01
Print, og klipp ut skjæreplanen
2
Trinn
Du er selvfølgelig velkommen til selv å tegne dine egne buede vanger, men hvis du vil være sikker på at resultatet blir eksakt det samme flotte som her, kan du laste ned skjæreplanen. Her kan du (gratis) laste ned og printe ut de 20 sidene i vanlig A4-format, og deretter klippe og teipe sammen arkene til to sammenhengende maler. I tillegg til skjæreplanen finner du også en oversikt du kan bruke for å holde kontroll på puslespillet.
Klipp til papirene, så tegningene passer sammen. Det er noen millimeters luft ut mot kantene på arkene du skal klippe av.
Teip sammen tegningen, slik at den til slutt danner en fullstendig mal som du kan skjære etter.
02
Skjær ut alle alle delene
3
Trinn
Bruk en bordsirkelsag for å lage riktig tykkelse og bredde på materialene, og skjær ut lamellene med en kapp-/gjærsag eller en gjærekasse. Merk at det er forskjell i lengde på sete- og rygglameller.
Hvis du velger å bruke skjæreplanen som mal, kan du også enkelt se hvor de freste sporene skal begynne og slutte, samt hvor du skal forbore. Et godt tips er at du begynner med å lage en mal i for eksempel en MDF- eller kryssfinérplate, som du senere kan bruke til å tegne etter.
Overfør strekene fra skjæreplanen til bordet eller platenmed en blyant, som vi har gjort her. Du kan også bare teipe planen fast rett på treet og skjære gjennom begge deler. Her begynner vi med å lage maler av en tynn plate.
Skjær ut malene, og avslutt med å gi dem en lett runde med fifinkornet slipepapir. Når de er ferdige, er du klar til å skjære ut de første vangene. Husk at du skal lage en mal til både setevangen (A) og ryggvangen (B), ettersom de er forskjellige.
Du kan også bruke skjæreplanen til å skjære ut beina (E) etter. Sørg for å holde papiret helt stille, så du unngår å tegne skjevt.
03
Fres og forbor
8
Trinn

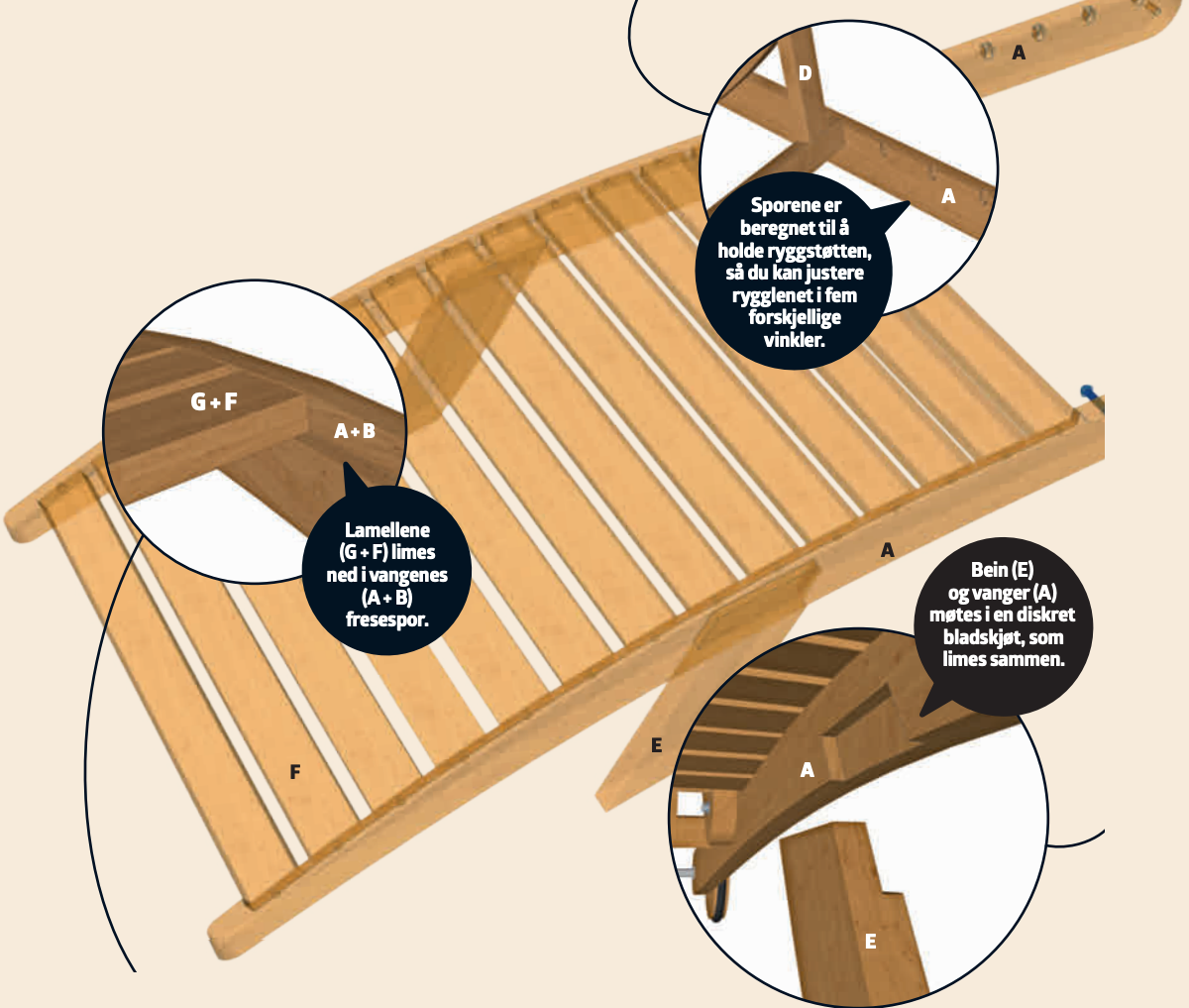

Når alle deler er skåret ut, begynner for alvor det store puslespillet. Som du kan se, er lamellene senket ned i sete- og ryggvangene (A + B), og festet og limt fast med plugger. Først skal du finne frem overfresen og frese et 10 mm dypt spor i alle de fire vangene. Det er også nå du skal lage beina (E) ved å stemme ut til en bladskjøt i toppen av dem begge. Til slutt skal du lage de fem sporene i hver setevange til ryggstøtten (A).
Fres spor i vangene
Fres sporet som vist på skjæreplanen. Når vangene er plassert på arbeidsbordet som her, skal sporet være 10 mm dypt og ha en bredde som matcher tykkelsen på lamellene, altså 19 mm. Du skal bruke et notfresestål, som kan frese en vinkelrett kant.
Fres spor i vangene
For å få et helt skarpt hjørne kommer du til å stemme ut rundingen med et stemjern. Sørg for at stemjernet er knivskarpt!
Stem ut til beina
Bruk kappsagen til å lage en rekke smale blad i treet, som du forsiktig kan slå av.
Stem ut til beina
Stem ut og rens opp til flatene blir glatte.
Stem ut til beina
Bruk beina som maler på vangene.
Stem ut til beina
Med et forstnerbor borer du fire hull innenfor markeringen du akkurat har laget. Rens opp med et stemjern.
Lag spor til ryggstøtten
Bor de første 12 mm brede hullene i vangene (A). Dybden er 10 mm.
Lag spor til ryggstøtten
Bor hull i forlengelsen av de første, og stem ut så du får et 12 mm bredt spor, som er 20 mm langt og 10 mm dypt.
04
Sett sammen delene
7
Trinn
Den viktigste visuelle detaljen i liggestolprosjektet er at lamellene plasseres med de nøyaktig samme avstandene. Første skritt er å forbore til pluggene i lamellene. Pluggene skal sitte akkurat midt i. Deretter skal du bruke en pluggmarkør til å lage merker i vangene der lamellene skal sitte. Når du har forboret i vangene, skal du sette sammen rygglenet og setet med lim og plugger, spenne delene sammen og vente på at limet tørker. Til slutt kan du sette sammen alle delene.
Forbor i lamellene
Bor et 30 mm dypt hull med en diameter på 8 mm midt i alle lamellene (G + F).
Marker på vangene
Sett en 8 mm pluggmarkør markør i en lamell (G + F).
Marker på vangene
Bruk lamellen (G + F) med pluggmarkøren til å merke opp på vangene (A + B), der du skal forbore. Lamellene plasseres i en fast avstand på 15 mm. Det er et godt tips å lage en rekke avstands-klosser på 15 mm.
Marker på vangene
Nå skal du forbore til pluggene i en dybde på 10 mm med et 8 mm bor i alle vanger (A + B). Resultatet blir best med en søylebormaskin.
Lim sammen lameller og vanger
Gi alle hullene i lamellene og vangene litt trelim til utendørs bruk, sett sammen delene og spenn dem sammen med spennebånd. Når du er ferdig med å lime både rygglene og sete, skal limet tørke i minst et døgn.
Monter ryggstøtten

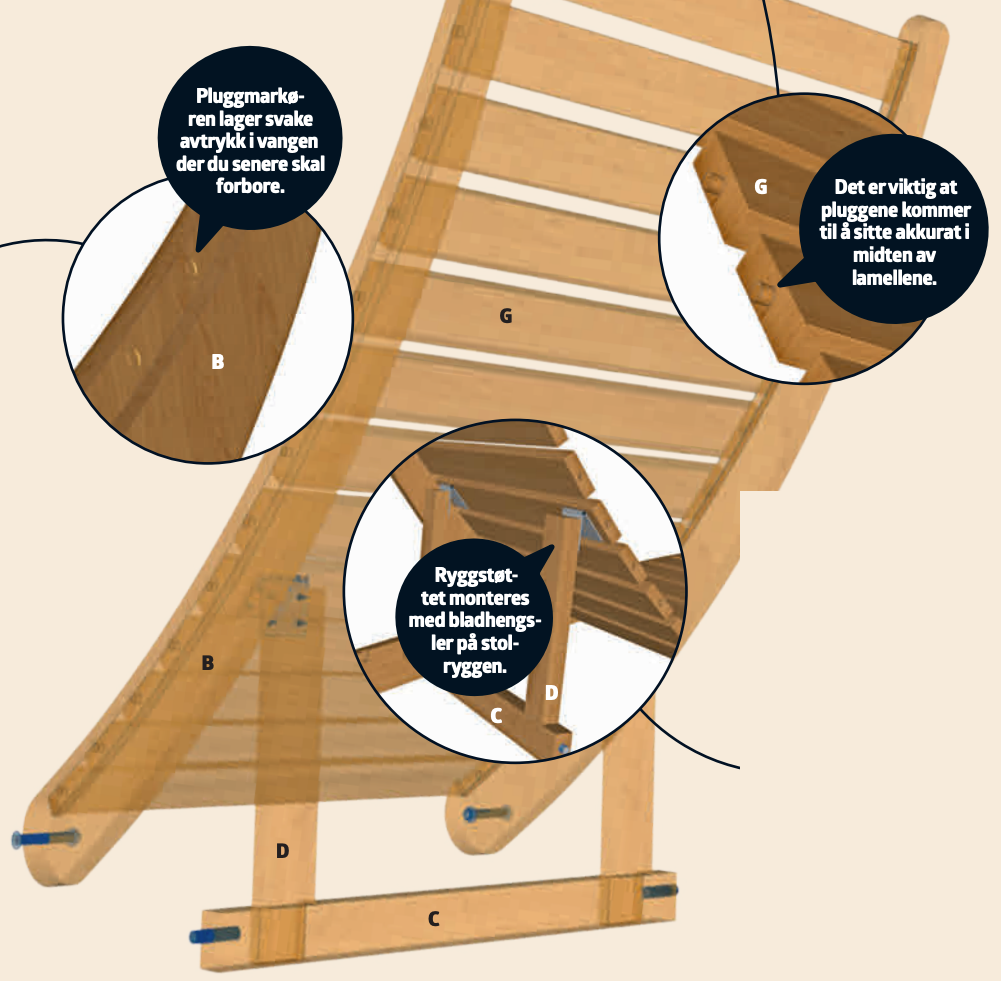

Sett sammen ryggstøtten, som bladskjøtes og limes på samme måte som beina. Lim, og skru en M10-bolt inn i begge sider av tverrstøtten (C).
Monter ryggstøtten
Sag hodet av bolten, og fil av kantene. Dermed passer bolten inn i sporene på vangen (A).
Materialer
27 mm bord:
- 2 setevanger (A), 176 x 19 cm
- 2 ryggvanger (B), 103 x 15,5 cm
- 1 tverrstøtte (C), 57,8 x 5 cm
- 2 ryggstøtter (D), 35,5 x 5 cm
- 2 bein (E), 35 x 10,5 cm
19 mm bord:
- 14 setelameller (F), 60 x 6 cm
- 13 rygglameller (G), 54 x 6 cm
Dessuten:
- 2 bladhengsler, 35 x 100 mm
- 2 låsemuttere, M10
- 2 bolter, M10
- Skiver, M10
- 50 plugger, Ø 8 x 40 mm
- Pluggmarkører, 8 mm
- Trelim til uten dørs bruk
- Olje eller maling
Spesialverktøy
- Overfres
- Kapp-/gjærsag
- Bordsirkelsag
- Søylebormaskin utendørs
Tidsforbruk
En dag + tørketid.
Pris
Under 1000 kroner (furu).
Vanskelighetsgrad
Selv om liggestolen består av mange deler, er den faktisk ganske enkelt oppbygget. Det vanskeligste er å sage ut de buede sete- og ryggvangene, samt å frese ut.
Tegning

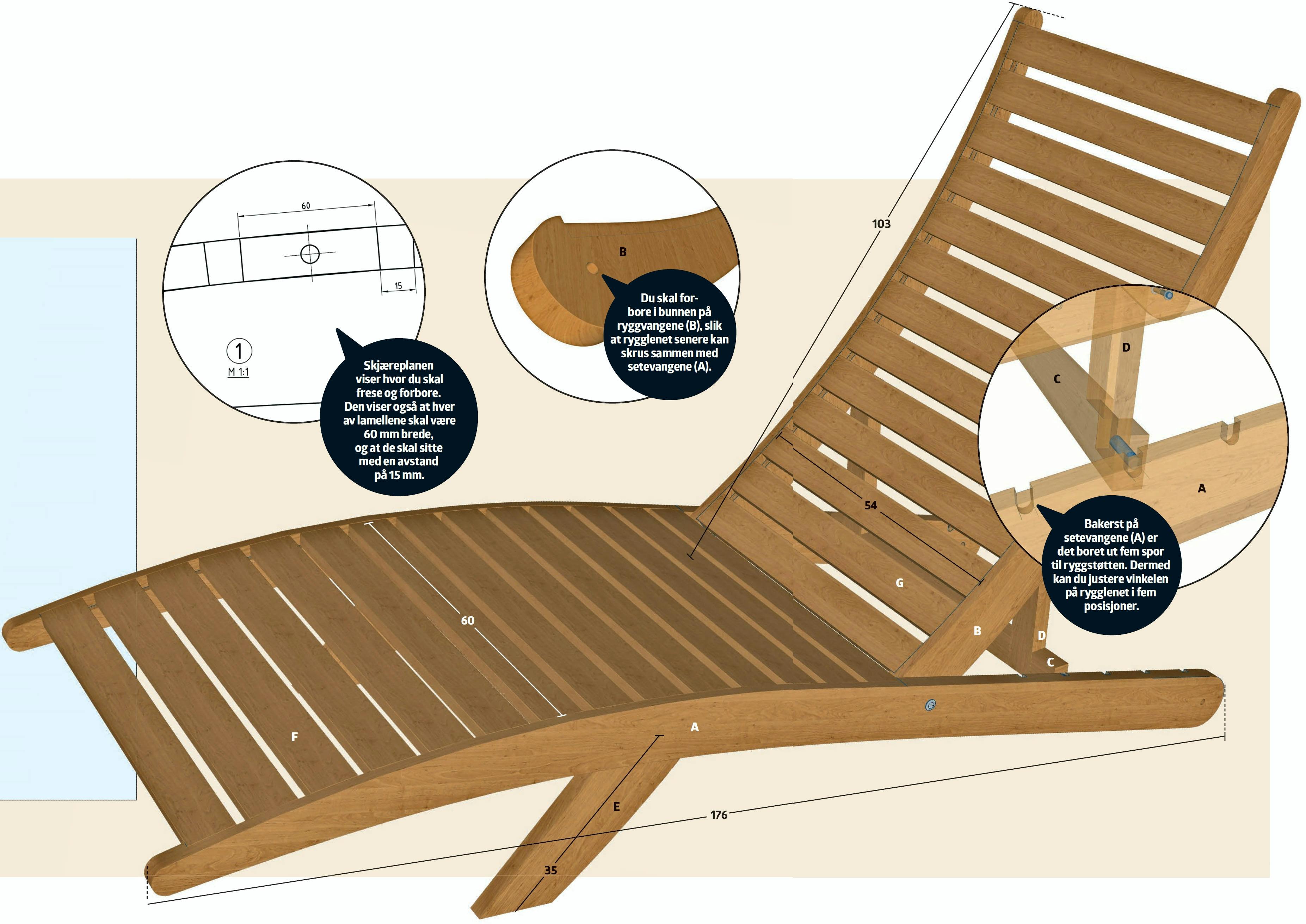

Skjæreplanen viser hvor du skal frese og forbore. Den viser også at hver av lamellene skal være 60 mm brede, og at de skal sitte med en avstand på 15 mm. Du skal forbore i bunnen på ryggvangene (B), slik at rygglenet senere kan skrus sammen med setevangene (A). Bakerst på setevangene (A) er det boret ut fem spor til ryggstøtten. Dermed kan du justere vinkelen på rygglenet i fem posisjoner.
