01

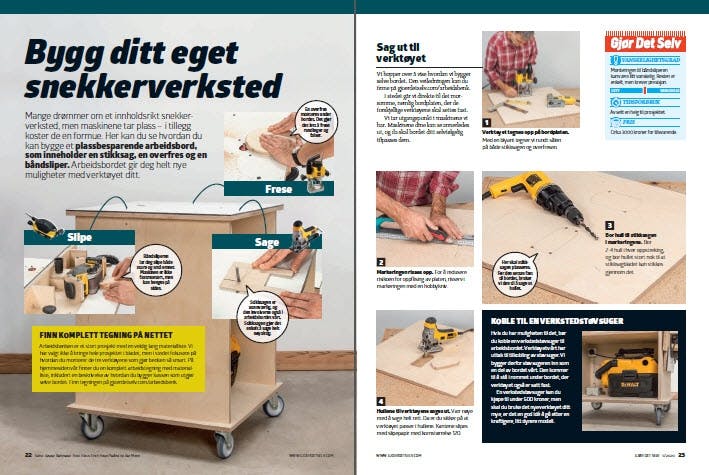

Sag ut til verktøyet
4
Trinn
Vi går direkte til det morsomme, nemlig bordplaten, der de forskjellige verktøyene skal settes fast.
Vi tar utgangspunkt i maskinene vi har. Maskinene dine kan se annerledes ut, og da skal bordet ditt selvfølgelig tilpasses dem.
Verktøyet tegnes opp på bordplaten. Med en blyant tegner vi rundt sålen på både stikksagen og overfresen.
Markeringen risses opp. For å redusere risikoen for oppflising av platen, risser vi markeringen med en hobbykniv.
Bor hull til stikksagen i markeringene. Bor 2-4 hull i hver oppstreking, og bor hullet stort nok til at stikksagbladet kan stikkes gjennom det.
Hullene til verktøyene sages ut. Vær nøye med å sage helt rett. Da er du sikker på at verktøyet passer i hullene. Kantene slipes med slipepapir med kornstørrelse 120.
02

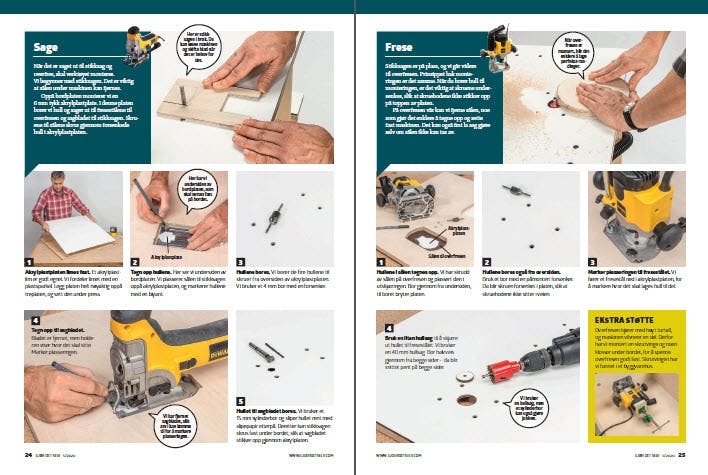

Sage
5
Trinn
Når det er saget ut til stikksag og overfres, skal verktøyet monteres. Vi begynner med stikksagen. Det er viktig at sålen under maskinen kan fjernes.
Oppå bordplaten monterer vi en 6 mm tykk akrylplastplate. I denne platen borer vi hull og sager ut til fresestålene til overfresen og sagbladet til stikksagen. Skruene til sålene skrus gjennom forsenkede hull i akrylplastplaten.
Akrylplastplaten limes fast. Et akrylplastlim er godt egnet. Vi fordeler limet med en plastsparkel. Legg platen helt nøyaktig oppå treplaten, og sett den under press.
Tegn opp hullene. Her ser vi undersiden av bordplaten. Vi plasserer sålen til stikksagen oppå akrylplastplaten, og markerer hullene med en blyant.
Hullene bores. Vi borer de fire hullene til skruer fra oversiden av akrylplastplaten. Vi bruker et 4 mm bor med en forsenker.
Tegn opp til sagbladet. Bladet er fjernet, men holderen viser hvor det skal sitte. Marker plasseringen.
Hullet til sagbladet bores. Vi bruker et 15 mm sylinderbor og sliper hullet rent med slipepapir etterpå. Deretter kan stikksagen skrus fast under bordet, slik at sagbladet stikker opp gjennom akrylplaten.
03
Frese
4
Trinn
Stikksagen er på plass, og vi går videre til overfresen. Prinsippet bak monteringen er det samme. Når du borer hull til monteringen, er det viktig at skruene under-senkes, slik at skruehodene ikke stikker opp på toppen av platen.
På overfresen vår kan vi fjerne sålen, noe som gjør det enklere å tegne opp og sette fast maskinen. Det kan også fint la seg gjøre selv om sålen ikke kan tas av.
Hullene i sålen tegnes opp. Vi har skrudd av sålen på overfresen og plassert den i utskjæringen. Bor gjennom fra undersiden, til boret bryter platen.
Hullene bores også fra oversiden. Bruk et bor med en påmontert forsenker. Da blir skruen forsenket i platen, slik at skruehodene ikke sitter i veien.
Marker plasseringen til fresestålet. Vi fører et fresestål ned i akrylplastplaten, for å markere hvor det skal lages hull til det.
Bruk en liten hullsag til å skjære ut hullet til fresestålet. Vi bruker en 40 mm hullsag. Bor halvveis gjennom fra begge sider - da blir snittet pent på begge sider.
04

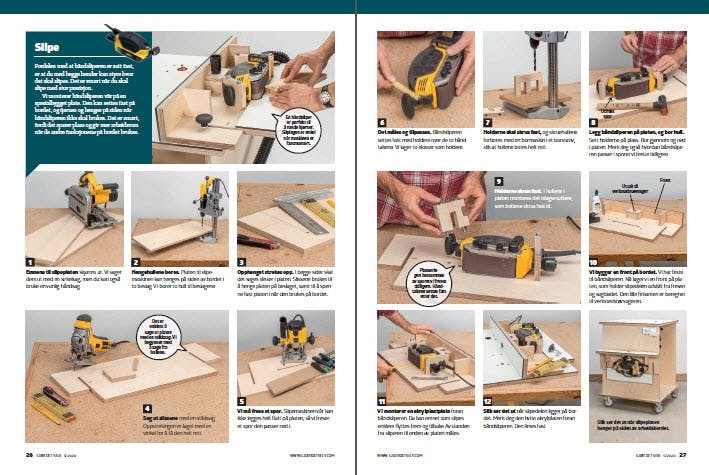

Slipe
13
Trinn
Fordelen med at båndsliperen er satt fast, er at du med begge hender kan styre hvor det skal slipes. Det er smart når du skal slipe med stor presisjon.
Vi monterer båndsliperen vår på en spesialbygget plate. Den kan settes fast på bordet, og fjernes og henges på siden når båndsliperen ikke skal brukes. Det er smart, fordi det sparer plass og gir mer arbeidsrom når de andre funksjonene på bordet brukes.
Emnene til slipeplaten skjæres ut. Vi sager dem ut med en sirkelsag, men du kan også bruke en vanlig håndsag.
Hengehullene bores. Platen til slipe maskinen kan henges på siden av bordet i to beslag. Vi borer to hull til beslagene.
Opphenget strekes opp. I begge sider skal det sages slisser i platen. Slissene brukes til å henge platen på beslaget, samt til å spen ne fast platen i når den brukes på bordet.
Sag ut slissene med en stikksag. Oppstrekingen er laget med en vinkel for å få den helt rett.
Vi må frese et spor. Slipemaskinen vår kan ikke legges helt flatt på platen, så vi freser et spor den passer ned i.
Det måles og tilpasses. Båndsliperen settes fast med holdere over de to hånd takene. Vi lager to klosser som holdere.
Holderne skal skrus fast, og skruehullene forbores med en bormaskin i et borstativ, slik at hullene bores helt rett.
Legg båndsliperen på platen, og bor hull. Sett holderne på plass. Bor gjennom og ned i platen. Merk deg også hvordan båndslipe ren passer i sporet vi freste tidligere.
Holderne skrus fast. I hullene i platen monteres det islagsmuttere, som boltene skrus fast til.
Vi bygger en front på bordet. Vi har feste til båndsliperen. Nå lager vi en front på pla ten, som holder slipedelen adskilt fra fresen og sagbladet. Den lille firkanten er beregnet til verkstedstøvsugeren.
Vi monterer en akrylplastplate foran båndsliperen. Da kan emnet som slipes enklere flyttes frem og tilbake. Avstanden fra sliperen til enden av platen måles.
Slik ser det ut når slipedelen ligger på bor det. Merk deg den hvite akrylplaten foran båndsliperen. Den limes fast.
Slik ser det ut når slipeplaten henger på siden av arbeidsbordet.
Materialer
18 mm kryssfinér
• 700 x 700 mm (1)
• 775 x 660 mm (2)
• 775 x 584 mm (3)
• 580 x 375 mm (4)
• 690 x 105 mm (5)
• 690 x 300 mm (6)
• 87 x 85 mm (7)
• 140 x 80 mm (8)
• 100 x 80 mm (9)
• 45 x 45 mm (10)
12 mm kryssfinér
• 80 x 80 mm (11)
• 80 x 20 mm (12)
• 60 x 43 mm (13)
• 95 x 60 mm (14)
• 71 x 43 mm (15)
6,5 mm kryssfinér
• 210 x 210 mm (16)
6 mm akrylplastplate
• 700 x 700 mm (17)
• 530 x 130 mm (18)
• 690 x 105 mm (19)
Dessuten:
• Islagsmuttere M8
• Maskinskruer 8 x 100, 8 x 55 mm
• Maskinskruer 4 x 20 mm
• Sponplateskruer, 4 x 40 mm
Tidsforbruk
Avsett en helg til prosjektet.
Pris
Cirka 3000 kroner for tilsvarende.
Vanskelighetsgrad
Monteringen til båndsliperen kan være litt vanskelig. Resten er enkelt, men krever presisjon.
Tegning
Tips & Triks
Magasinartikkel
Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
