Intro
Et byggesett uten trematerialer og kledning
Etter at du har kjøpt domebeslag hos VikingDome, må du ta en tur til et byggvarehus. Du må nemlig kjøpe trematerialene og fundamentene i tillegg, samt materialer til blant annet kledning, vinduer og dører.

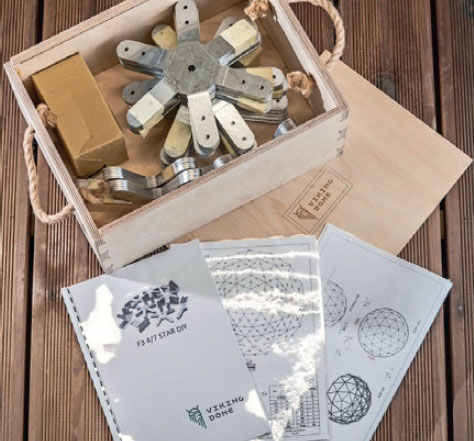

Dette fikk vi med

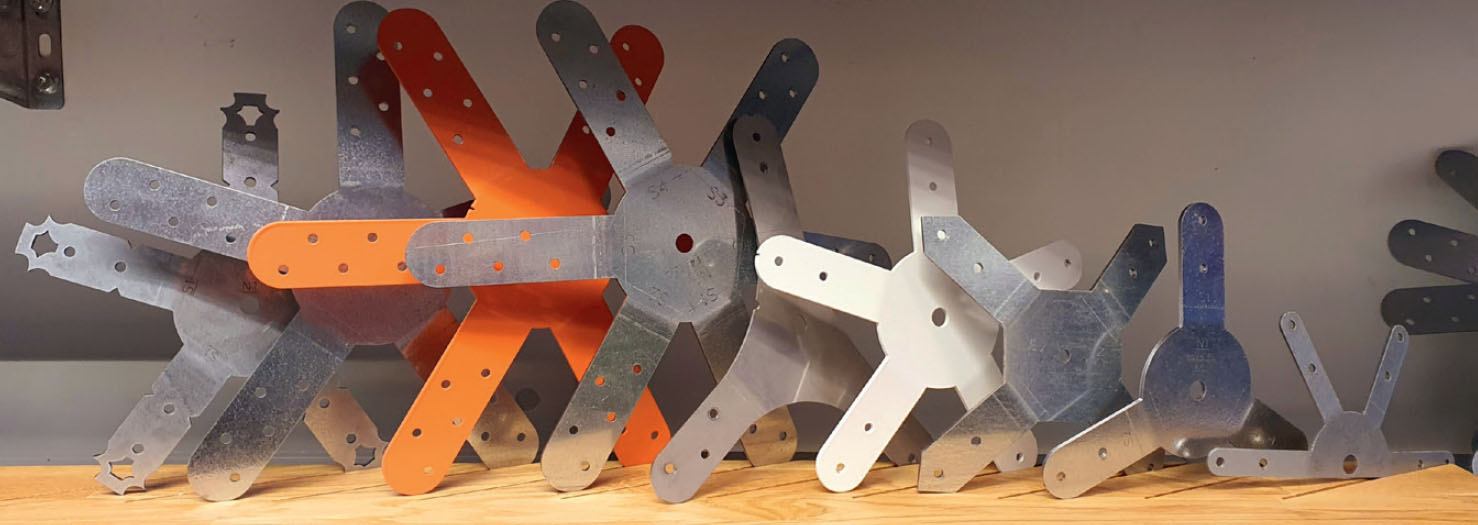

- To sett Star Pro-beslag i forsinket stål
- Monteringsskruer til stål og tre, 5 x 40 mm
- Skrubits
- Skjæreplan til trematerialer
- Arbeidstegninger
Veiledning
01
Fundamenteringen
4
Trinn
Et krav når domen skal settes opp, er at fundamentet er nøyaktig i vater.
Domen har 20 nedadvendte hjørner. Derfor støpes det ned 20 punktfundament som bærer hver sin hjørnestolpe. Hjørnestolpene skal stå slik at de deler en sirkel med en diameter på 11 meter i 20 like store felt, med like stor avstand.
Hjørnestolpene kappes til i samme slutthøyde, og de får en svill på oversiden som legges i fullstendig vater.
Domens vannrette bunnstykker festes etterpå til svillen, slik at sammenføyningene blir midt over stolpene.

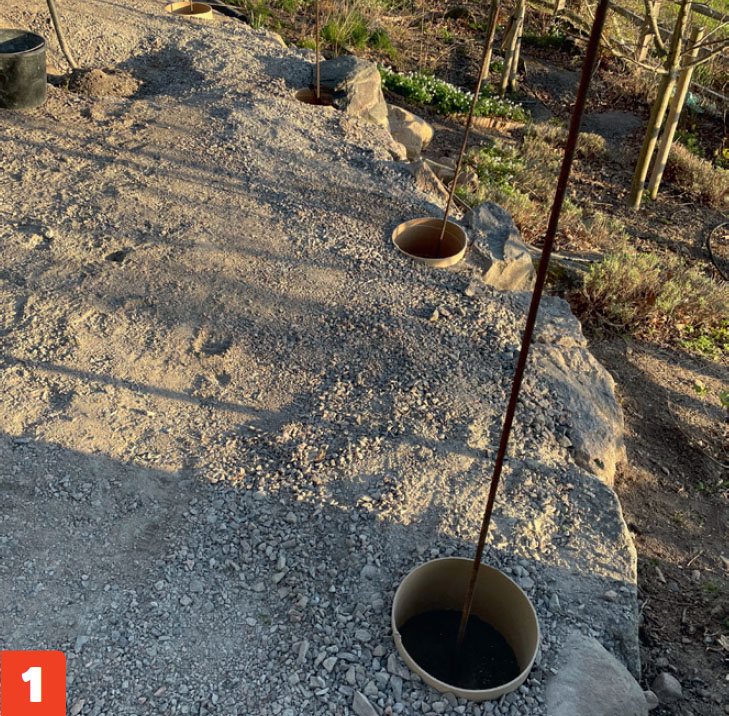

Begynn med å grave ut til punktfundament. Domen skal stå på 20 stolper. De skal stå med like stor avstand i en sirkel på 11 meter i diameter. Viktigheten av at du er nøye her, blir tydelig senere.

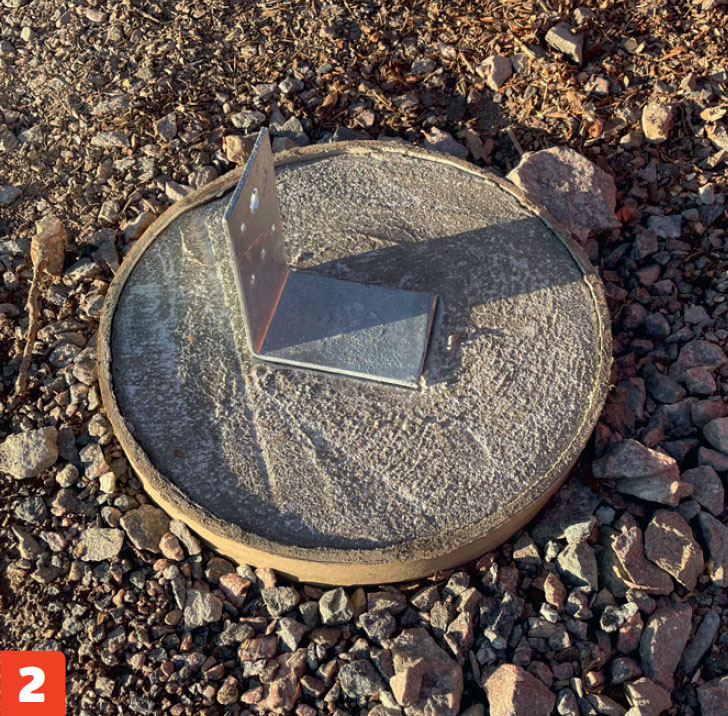

Støp fast stolpesko i fundamentene. Sørg for at alle skoene står slik at de peker inn mot sentrum av sirkelen. Da vil alle stolper stå likt. Stolpeskoene skal passe til 48 x 98 mm konstruksjonsvirke.

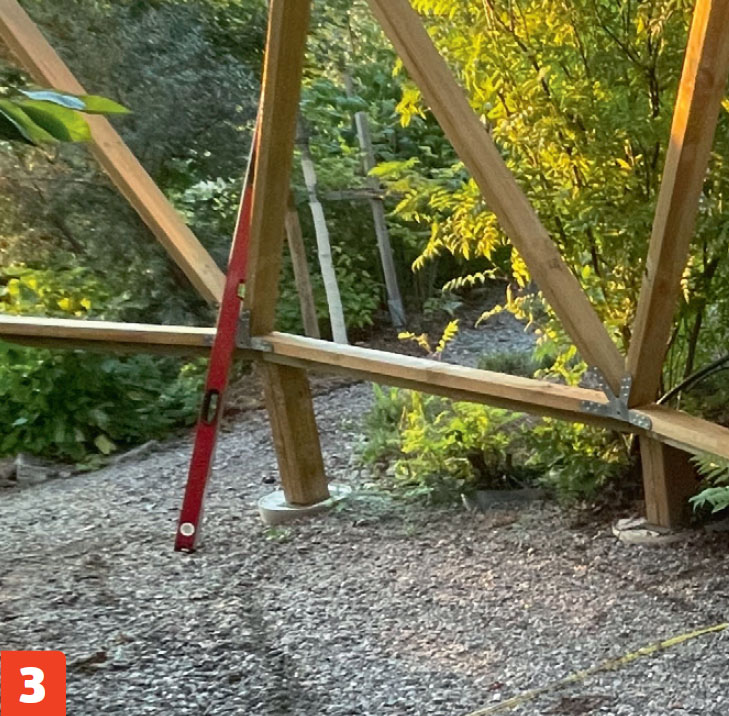

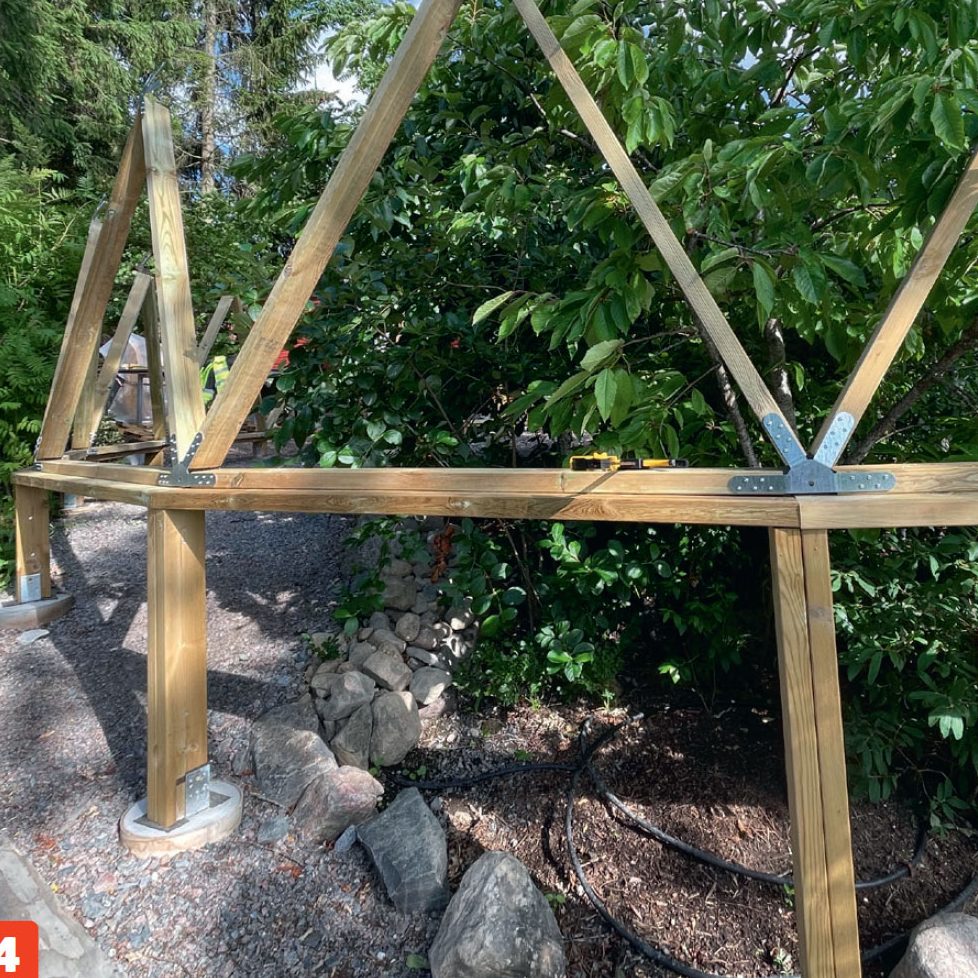

Monter stolper og bunnsvill. Domen skal stå på et plant underlag. Fordi underlaget er skrått, kapper vi en rekke stolper slik at vi kan montere en bunnsvill av impregnert 48 x 98 mm, som ligger helt i vater.

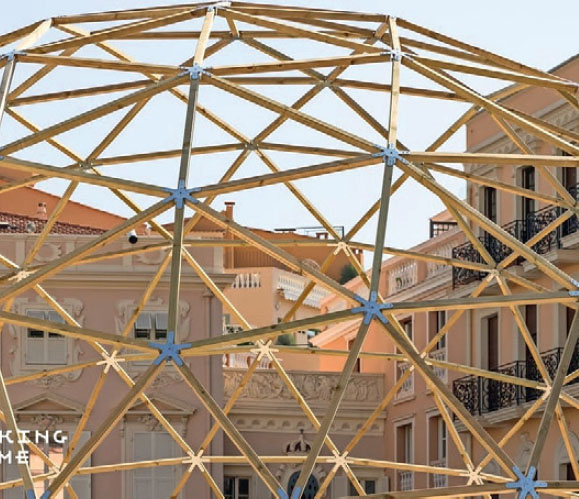

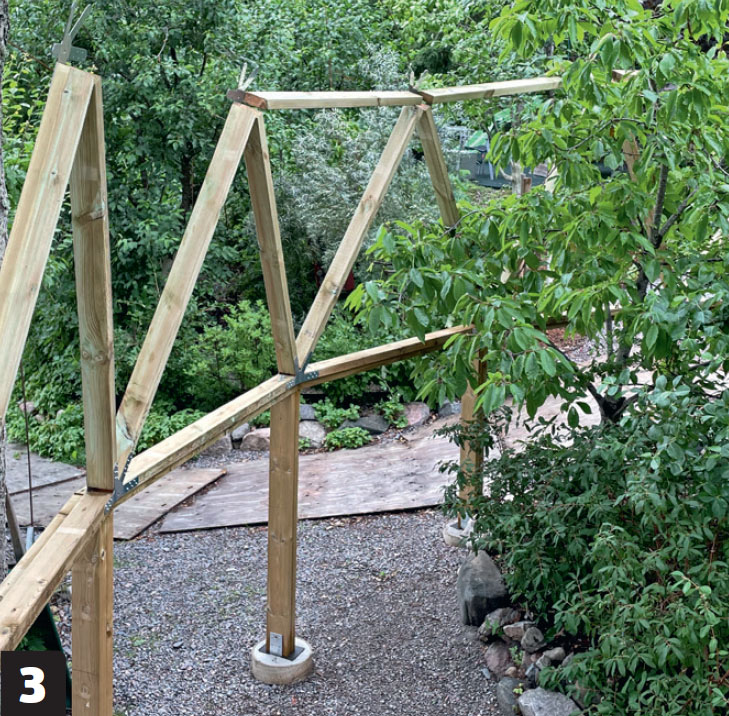

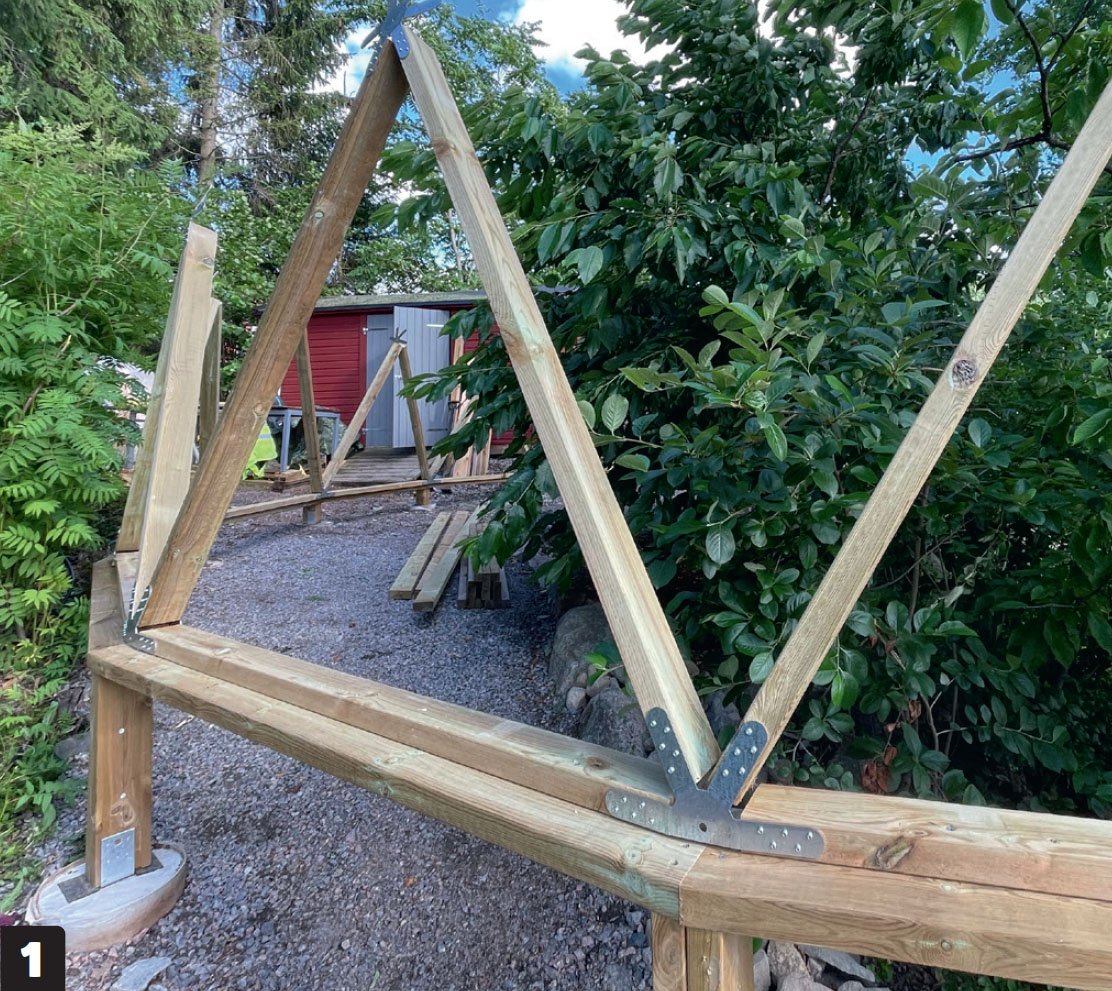

Begynn med de firetannede beslagene. Når bunnsvillen er lagt i vater og montert på stolpene, kan du begynne å bygge domen. Start med å lage alle de 20 firetannede sammenføyningene rett over stolpene, og skru fortløpende fast de vannrette elementene til bunnsvillen.
02
Skjelettet
6
Trinn
Skjelettet bygges opp fra bunnen i én arbeidsgang, som beveger seg rundt bunnsvillen, sammenføyning etter sammenføyning, slik at domen hele tiden har samme høyde overalt.
Det er 20 firetannede sammenføyninger i bunnen av domen. Det andre laget består kun av seks tannede sammenføyninger og lages raskt. Men allerede i tredje lag skal det lages både fem- og sekstannede sammenføyninger, så det må hele tiden følges med på arbeidstegningen. Jobben blir gradvis vanskeligere, i takt med at det skal brukes stillas og fallsikring.
Bygg i en sirkel. Det er viktig at du hele tiden bygger i en sirkel, slik at domen er cirka like høy overalt. Da er den mest stabil. Monter derfor alle bunnbeslag før du begynner å bygge neste lag. Beveg deg deretter rundt, sammenføyning etter sammenføyning.

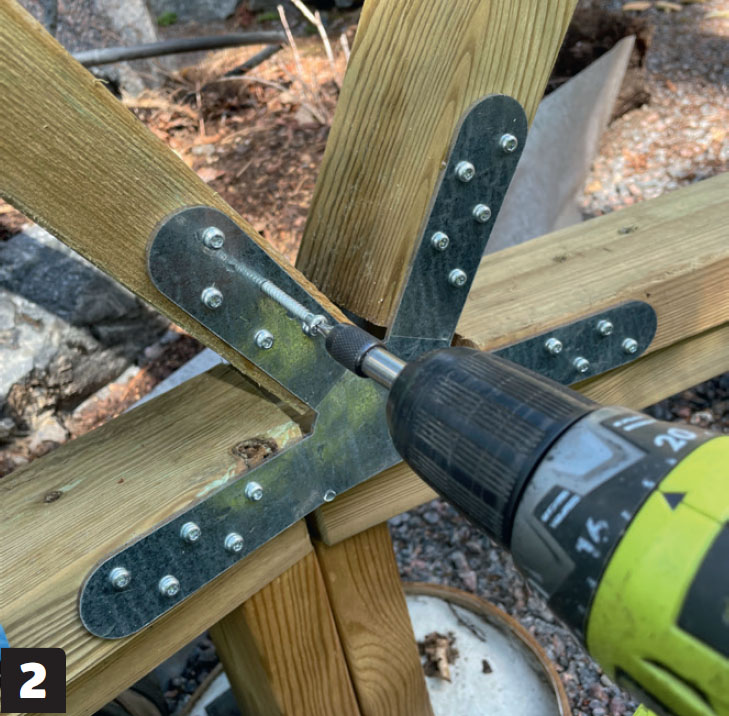

Bruk to beslag og alle hullene. Denne domen er stor. Derfor bruker vi beslag på begge sider av sammenføyningene. Alle skruehullene i beslagene brukes.
Avslutt det andre laget med vannrette stykker. Når du har kommet rundt, og det står trekanter langs hele kanten, er det tid for å montere det neste vannrette laget. Dette bygger du deretter videre på.

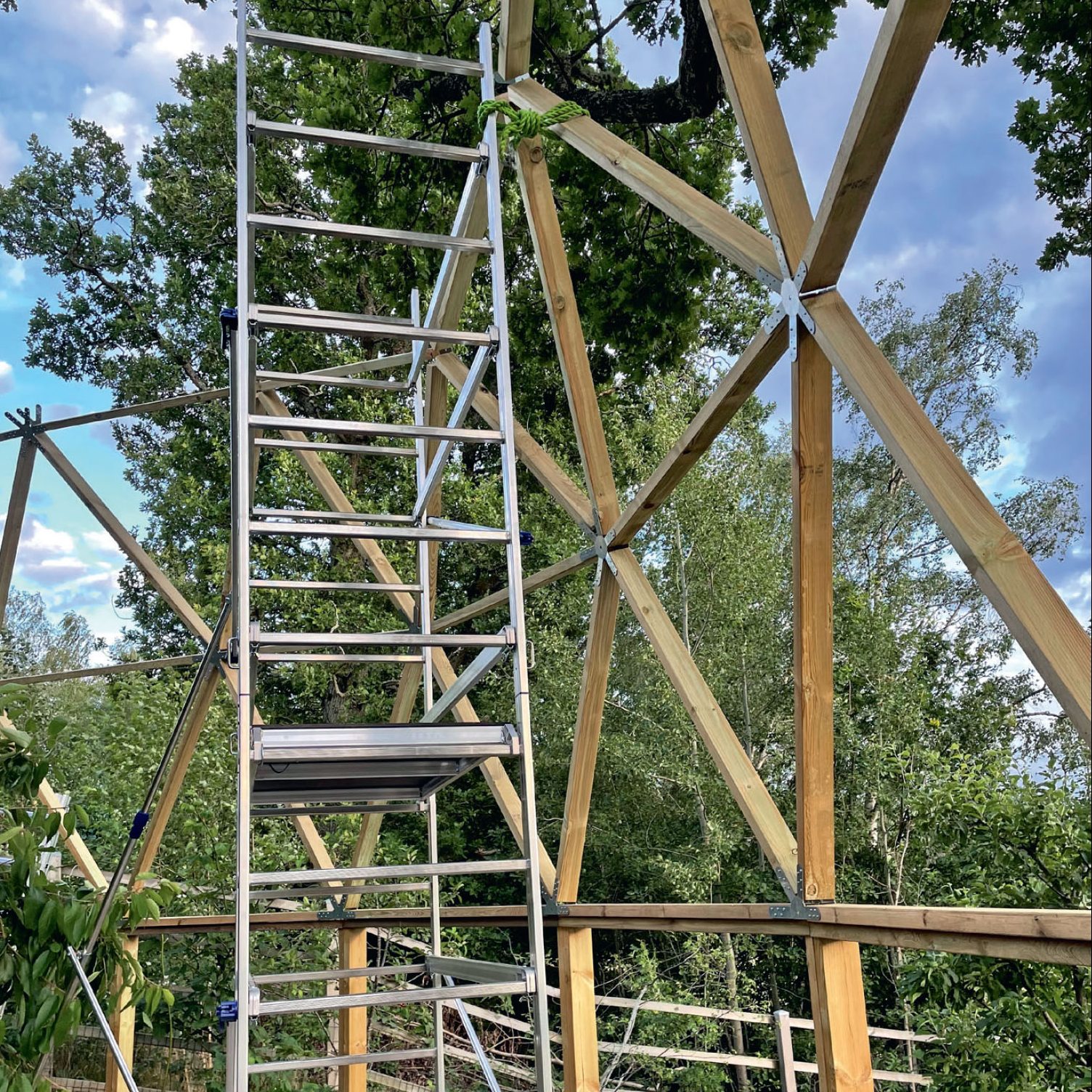

Fortsett etter planen. Nå skal du holde tungen rett i munnen, ettersom det tredje laget består av både fem- og sekstannede sammenføyninger. Følg tegningene slavisk, og husk at du må bruke stillas for å rekke opp.

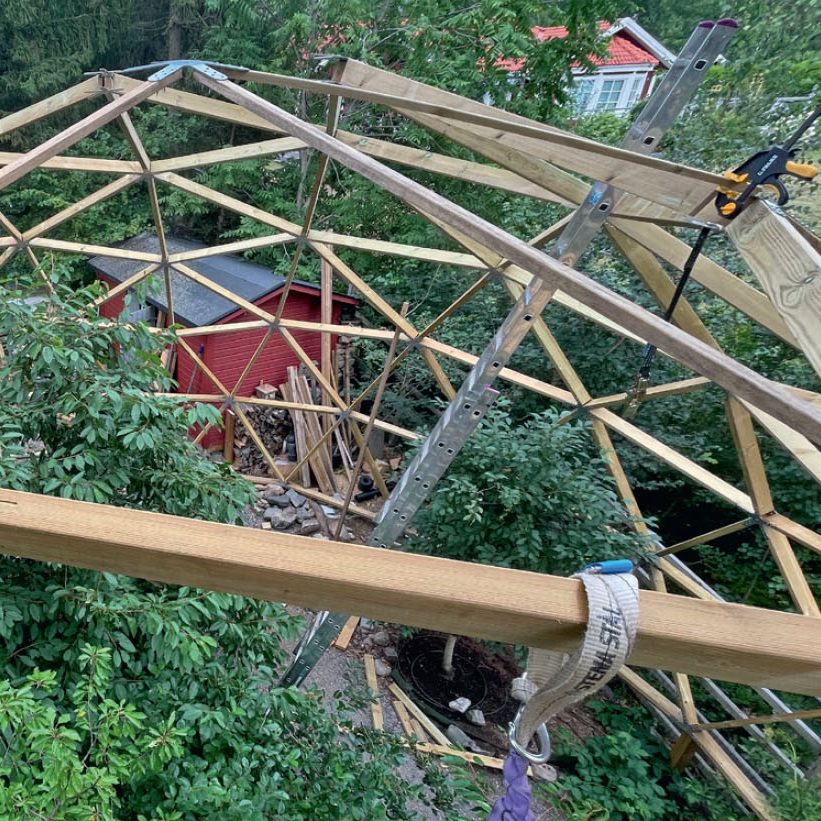

I toppen må du bruke støttepinner. Beslagene er bøyd i riktig vinkel fra fabrikken. Når du nærmer deg toppen, kan vekten av trebitene likevel begynne å bøye beslagene ut av vinkel. Derfor må du bruke noen støttepinner for å holde på de frittsvevende trestykkene.

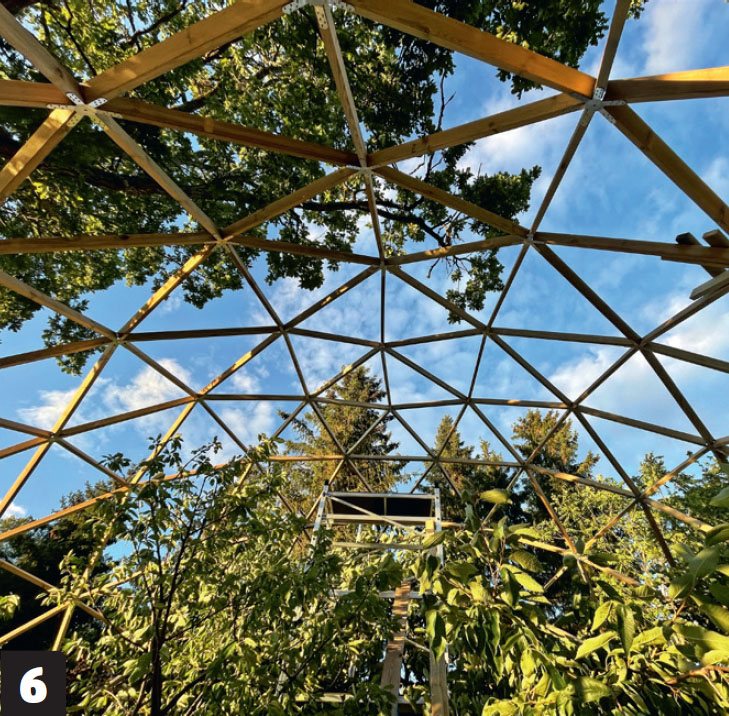

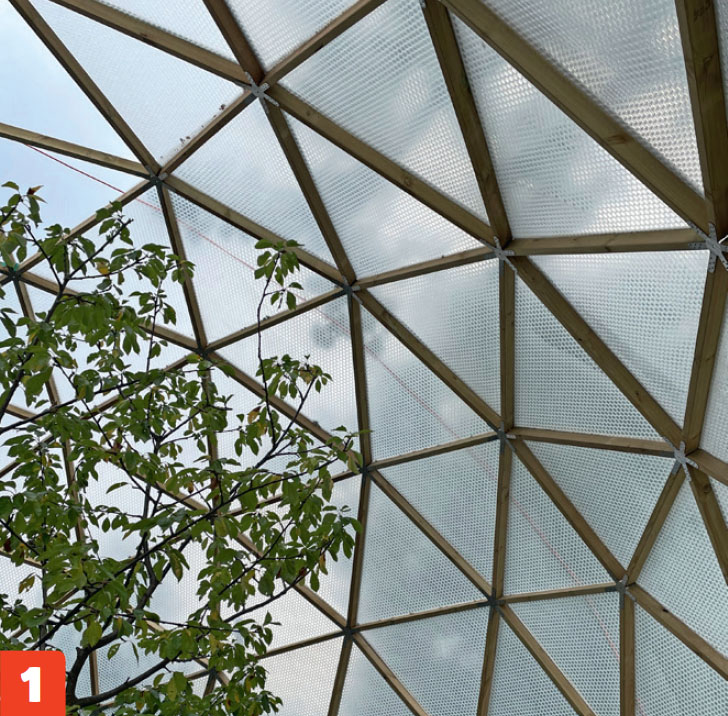

Toppen til slutt. De siste sammenføyningene danner den midterste femkanten i toppen. Når du setter i de siste skruene, får domen stor styrke, og det er klart for å begynne med kledningsarbeidet.
03
Kledningen
15
Trinn
Kledningen finner vi opp selv. Det betyr at vi lager den av en type robust bobleplast, som vi kjøper på store ruller.
Plasten skjæres i trekantede felter og sveises langs kantene, slik at det ikke kan slippe inn vann i boblene. Deretter monteres trekantene først med stifter gjennom et solid PVC-bånd, slik at stiftene ikke river seg gjennom plasten.
Etterpå festes plastkledningen ytterligere med trelister og glasslister, som skrus fast på skjelettet til domen.
Domen kles en trekant om gangen. Kledningen er laget av kraftig bobleplast, som gir en liten isolasjonseffekt til drivhuset. Materialet er dog fortrinnsvis valgt på grunn av den store styrken i plasten.

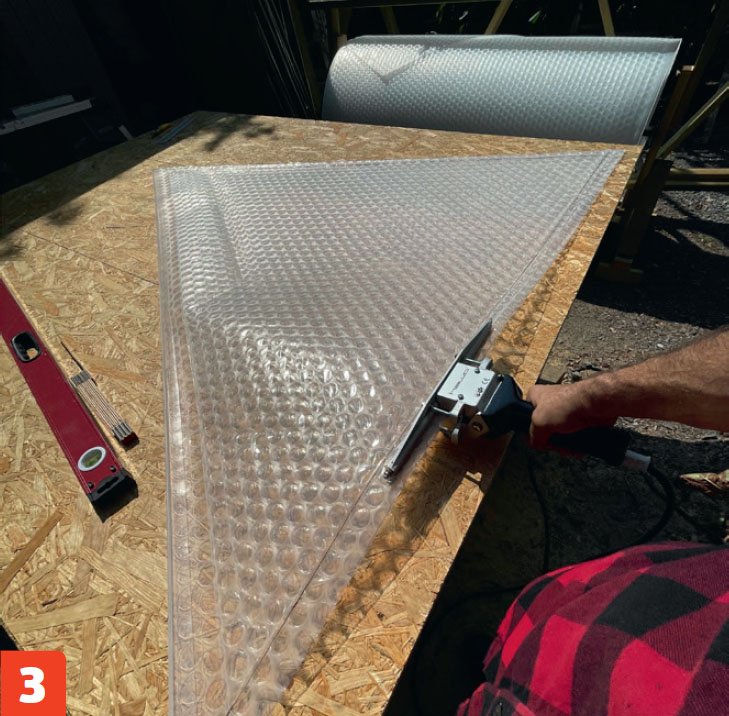

Plastfeltene skjæres til, slik at de passer nøyaktig i én bestemt trekantet ramme. Bobleplasten skjæres slik at den dekker hele profilen på 4,8 cm, som rammen er laget av.

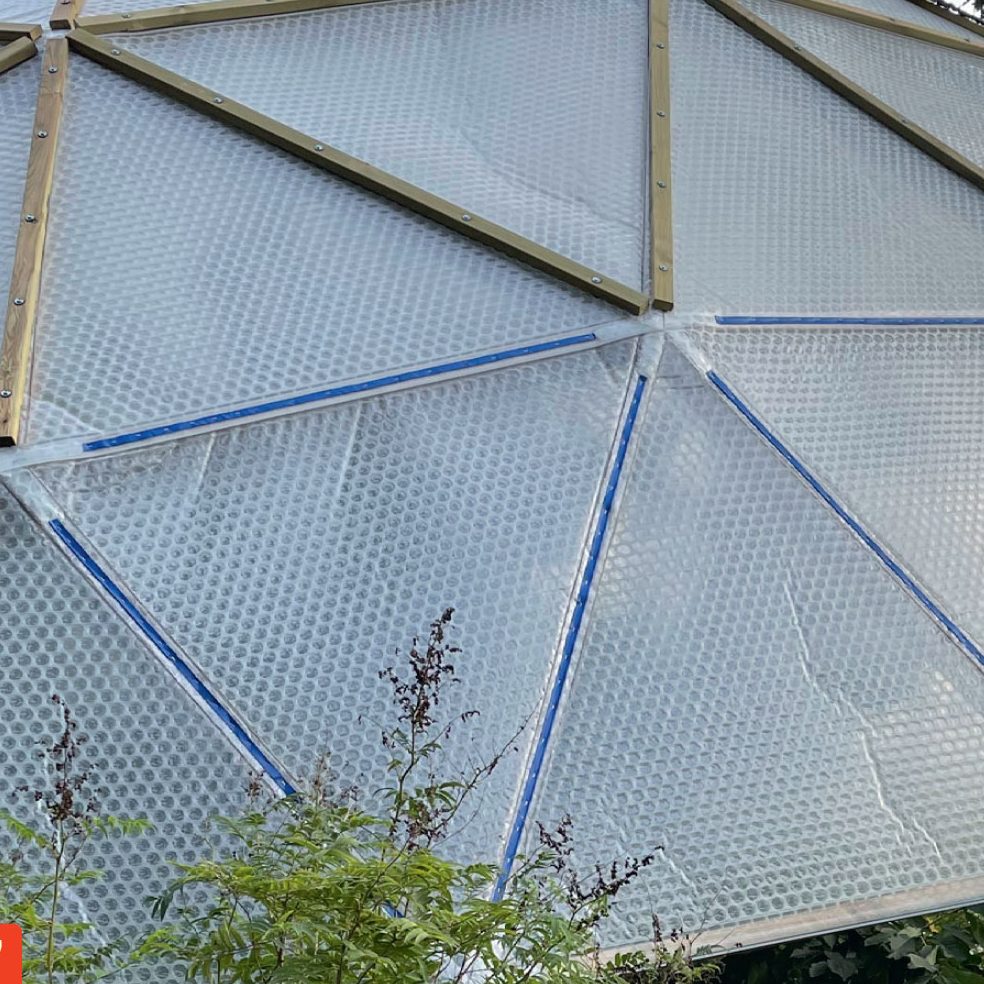

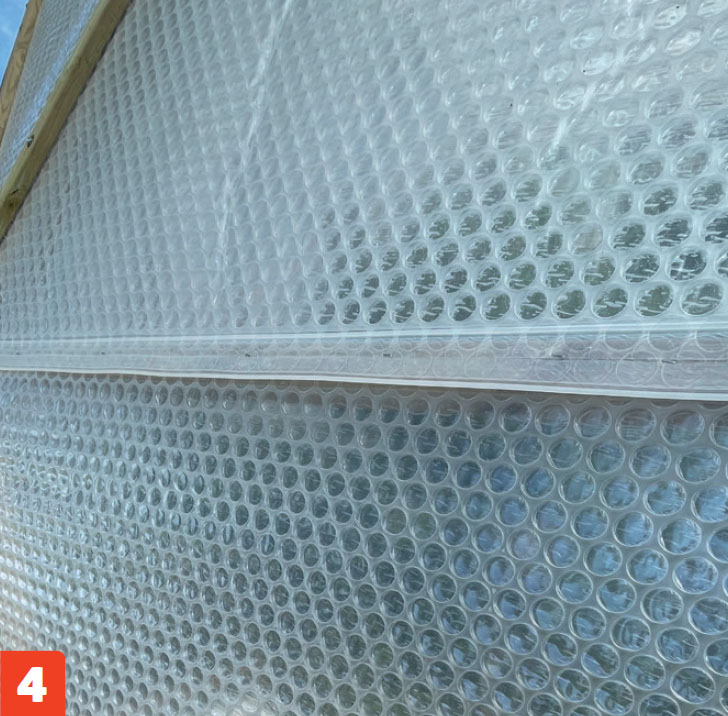

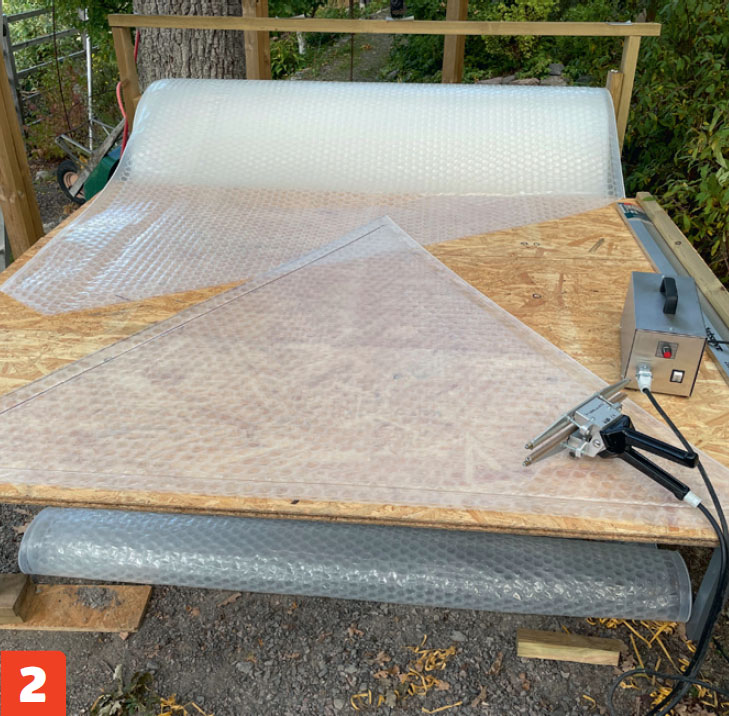

Plasten lukkes med en sveisesøm, slik at det ikke kan trenge inn vann i plastboblene. Sømmen lages 4,8 cm fra kanten av trekanten. Da kan det skrus og settes i stifter langs kanten.
Først festes plasten med stifter. I første omgang skal plaststykkene bare holdes fast, og det er ingen grunn til å gå amok med stifter. Bruk bare fire-fem stykker.

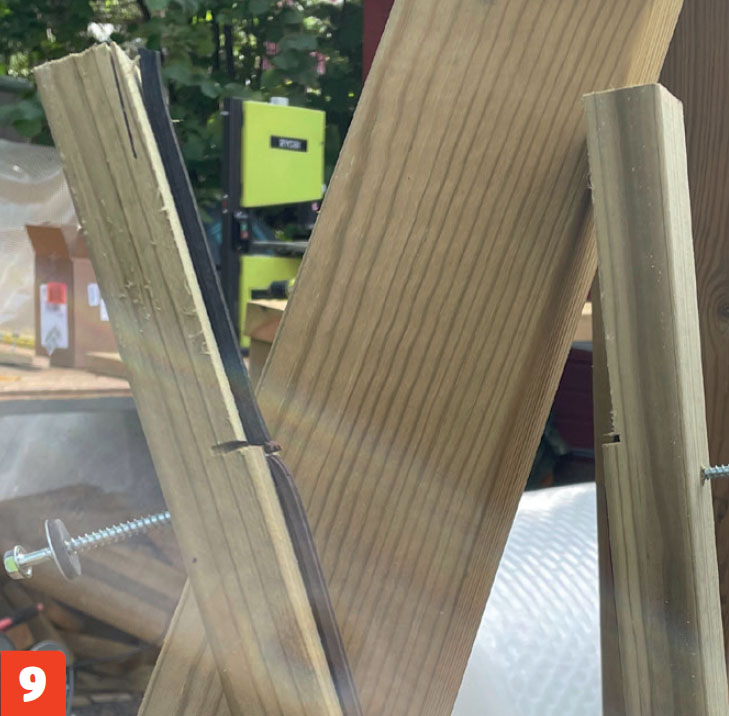

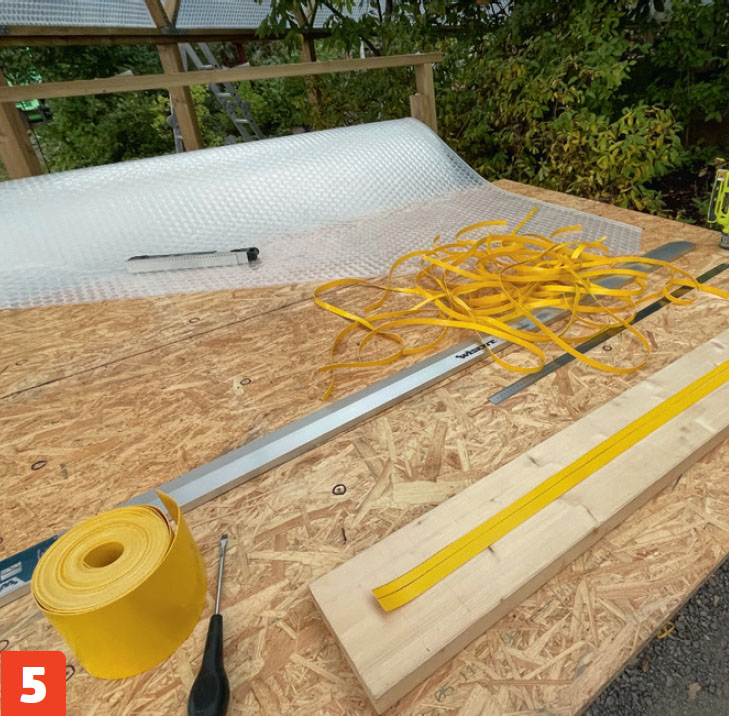

Sammenføyningene forsterkes. For å unngå at plasttrekantene river seg selv eller de tynne stiftene i stykker, skjæres det ut 1,5 cm brede PVC-forsterkninger i samme lengde som plastsammenføyningene.

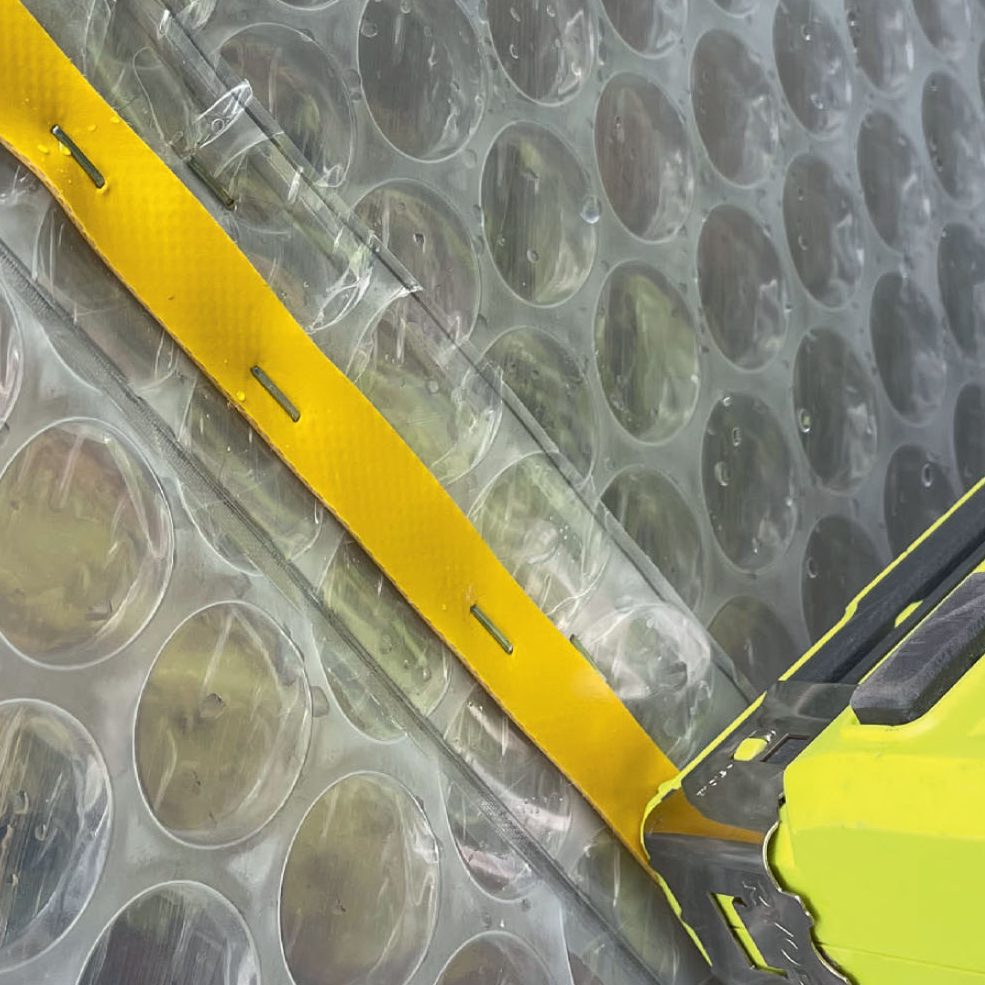

Forsterkningene legges oppå bobleplasten og settes fast med flere stifter. Forsterkningen hindrer skader på plasten ved å fordele trykket fra stiftene.
Ingen PVC på beslagene. Fordi det er skrudd beslag på begge sider av skjelettet, kan det ikke lages PVC-forsterkning over sammenføyningene. Metallbeslaget gjør at det ikke kan settes fast stifter der.

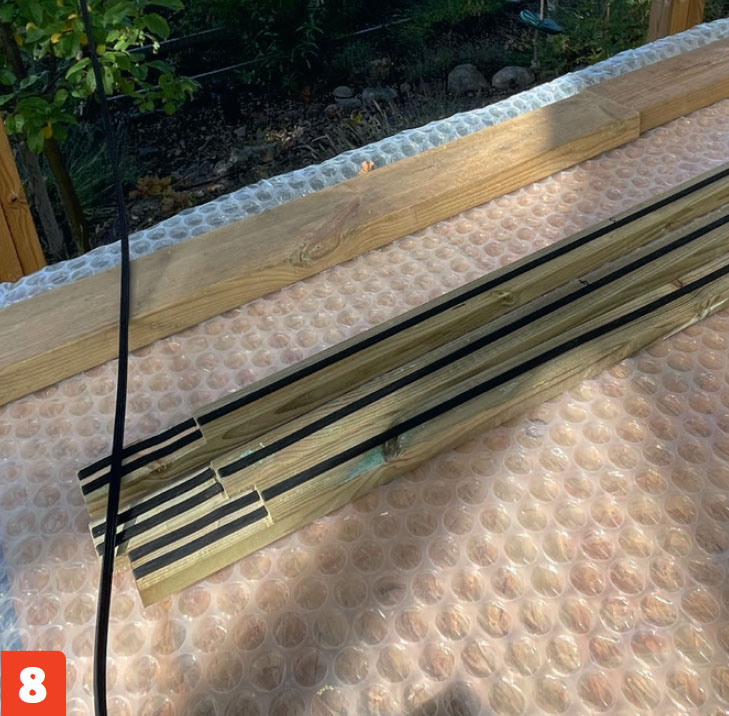

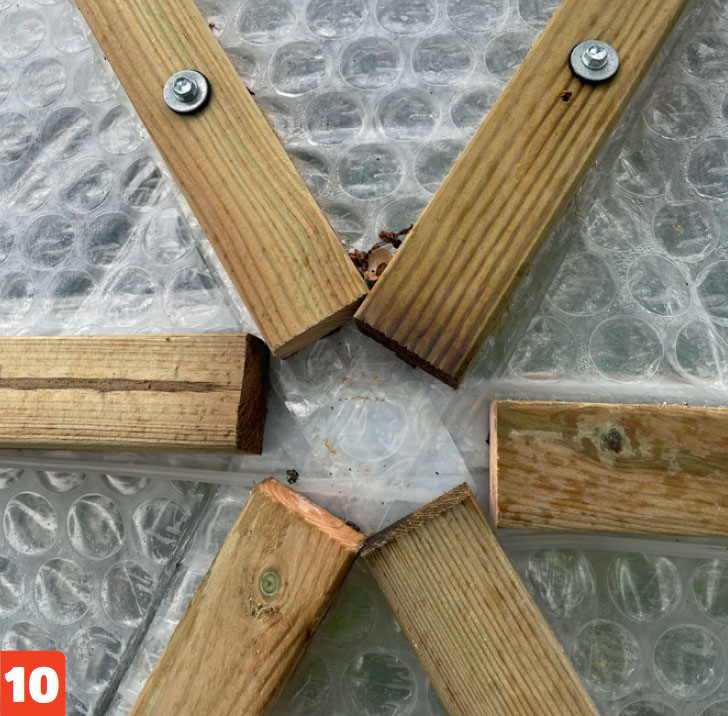

Avslutt med en list. Sammenføyningene avsluttes med en list oppå PVC-forsterkningen. Trelistene er 23 x 48 mm med et stykke EPMD-bånd på undersiden. Det tetter sammenføyningene ytterligere.
De ytterste 15 cm kappes til i endene. Profilen skal være 5 mm tynnere i enden, slik at det er plass til 5-6 lag bobleplast og et beslag under listen- avhengig av antallet trekanter som møtes i sammenføyningen.
Listene monteres oppå bobleplasten med fem takskruer, som skrus inn i skjelettet. De ytterste skruene settes så tett på beslagene som mulig. Sammenføyningene blir ikke helt tette, men tette nok til et drivhus.
Suksesskriteriet er stramme plastfelt. Når bobleplasten er fastspent, skal den sitte slik at den ikke blafrer i vinden eller vil henge under vekten av snø og vann.
Domens formål avhenger av innpakkingen

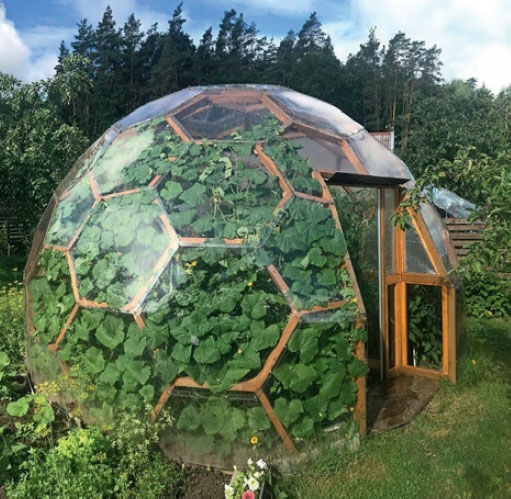

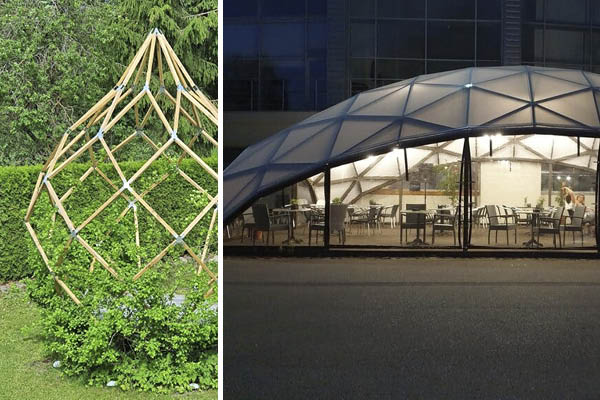

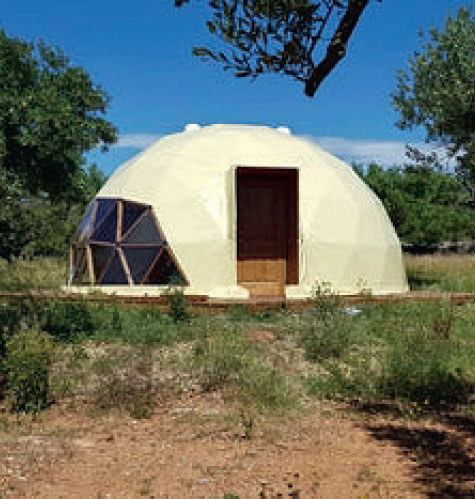

Funksjon, ønsker og fantasien bestemmer hvordan en dome avsluttes. Det finnes eksempler på domer som er brukt som komplekse pergolaer uten kledning, og isolerte domer som fungerer som avanserte igloer.
Materialer
Impregnert 48 x 98 mm
- Ca. 500 meter til skjelettet
Polydress SolaWrap (bobleplast)
- Ca. 240 m² til kledning
98 x 98 mm impregn. stolper
- 20 stk. à 15-150 cm
23 x 48 mm lekter
- Ca. 500 meter til forsterkningslister
EPDM-bånd
- Ca. 250 meter til forsterkningslister
4,5 x 70 mm skruer med EPDM-muffer
- Ca. 300 til forsterkningslister
PVC-bånd
- Ca. 250 meter
VikingDome Star Pro forsinket stål - byggesett
- Inkludert 182 assorterte beslag og 5000 skruer, 4,5 x 50 mm
Spesialverktøy
- 4,5 høyt meter rullestillas
- En plastsveiser
Tidsforbruk
En sommerferie.
Pris
Regn med å bruke opptil 200.000 kroner
Vanskelighetsgrad
Et vanskelig prosjekt, som krever både håndlag og mange timer.
Tegning
Vi bygger en dome med 20 hjørner - men du har et valg

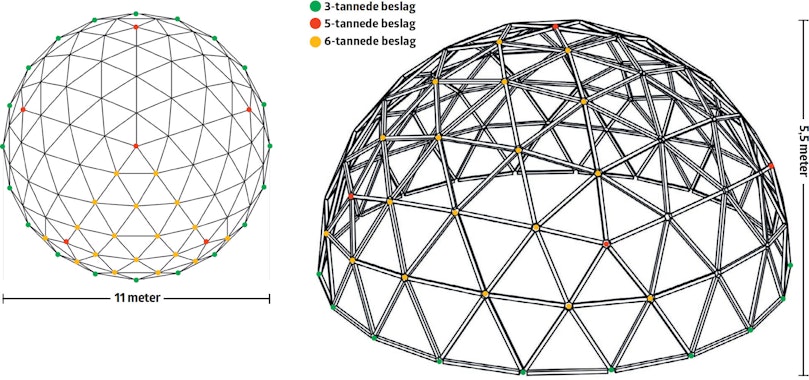

Det vi bygger her, er en geodetisk dome. På litt mer forståelig språk, er det en halvkuppeldome med 20 hjørner, som er satt sammen av en masse trekanter. Til sammen danner de en rekke fem- og sekskantede polygoner.
Sett ovenfra er det tydelig at formen til domen har utgangspunt i en femkant, satt sammen av fem like trekanter. Grunnleggende har domen fem like sider, som brer seg som en vifte fra de fem sidene i toppen.
Denne domen har dog 20 hjørner, ikke fem. Det skyldes at det er en 4V-dome vi bygger. V-en er en forkortelse for frekvens, og 4V betyr kort sagt at hver side av den øverste femkanten er delt opp i fire like felter. Slik blir fem hjørner til 20. Det betyr naturligvis at domen blir rundere, men samtidig blir det også et større byggeprosjekt med mange flere sammenføyninger. Kompleksiteten stiger, fordi antallet tre- og sekskanter også økes i takt med at frekvensen stiger.
VikingDome forhandler 2V-, 3V-, 4V-, 5V- og 6V-byggesett. Jo høyere frekvensen er, desto mer kompleks og dyrere blir domen. Men samtidig økes volumet, og domen blir sterkere for hver tre- og sekskant som føyes til halvkuppelen.
Video
Tips & Triks
Magasinartikkel

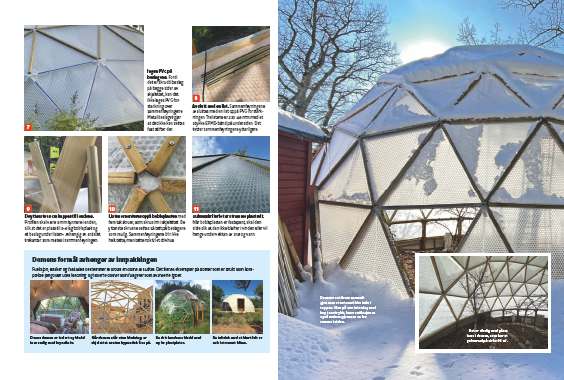

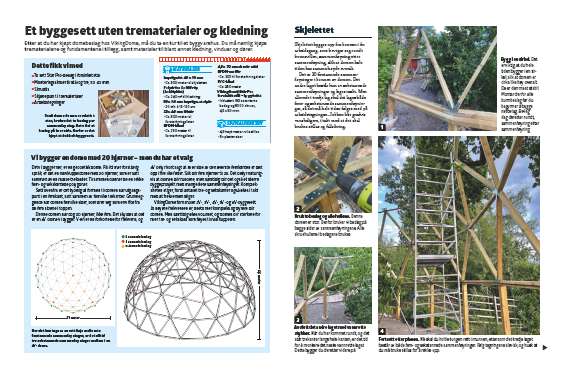

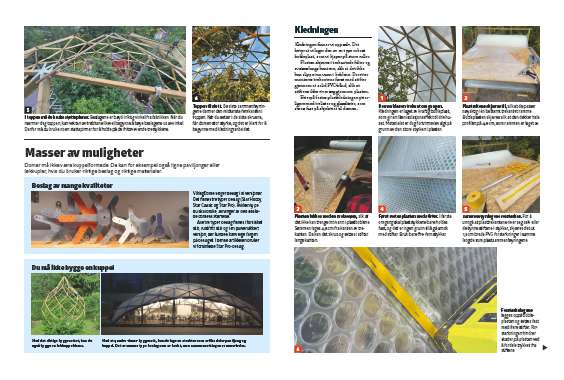

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
