Halfpipe
Denne rampen er laget på loftet av en kjempestor låve, der det er høyt under taket. Det er derfor mulig å lage halfpipe-rampen 2,5 meter høy enkelte steder. Mellom rampene fylles det opp med plater for å binde alt sammen. På kantene monteres det “rails”.
Veiledning
01
Rampens oppbygging
5
Trinn

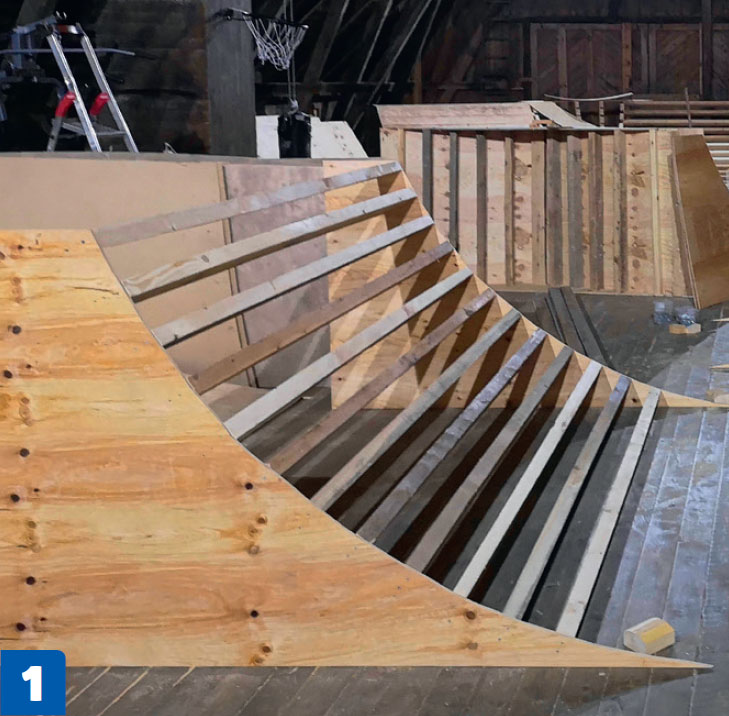

Rampen er bygget opp i moduler som kan skrus sammen. Vangene til hver modul lages av kryssfiner. Mellom vangene skrus det fast lekter med cirka 15 cm mellomrom. Det gir et stabilt underlag til platene som skal oppå.
Hjørnene på rampen lages ved å skjære ut tre vanger mellom de tilstøtende modulene. Her monteres platene direkte på vangene og ikke på lekter.
Platene til rampen skal være maksimalt 6 mm tykke, ellers kan de ikke bøyes i den formen de skal ha.
Lag en mal med riktig krumming, og skjær ut vangene av kryssfinér. På tegningen kan du se en skjæreplan med alle mål.

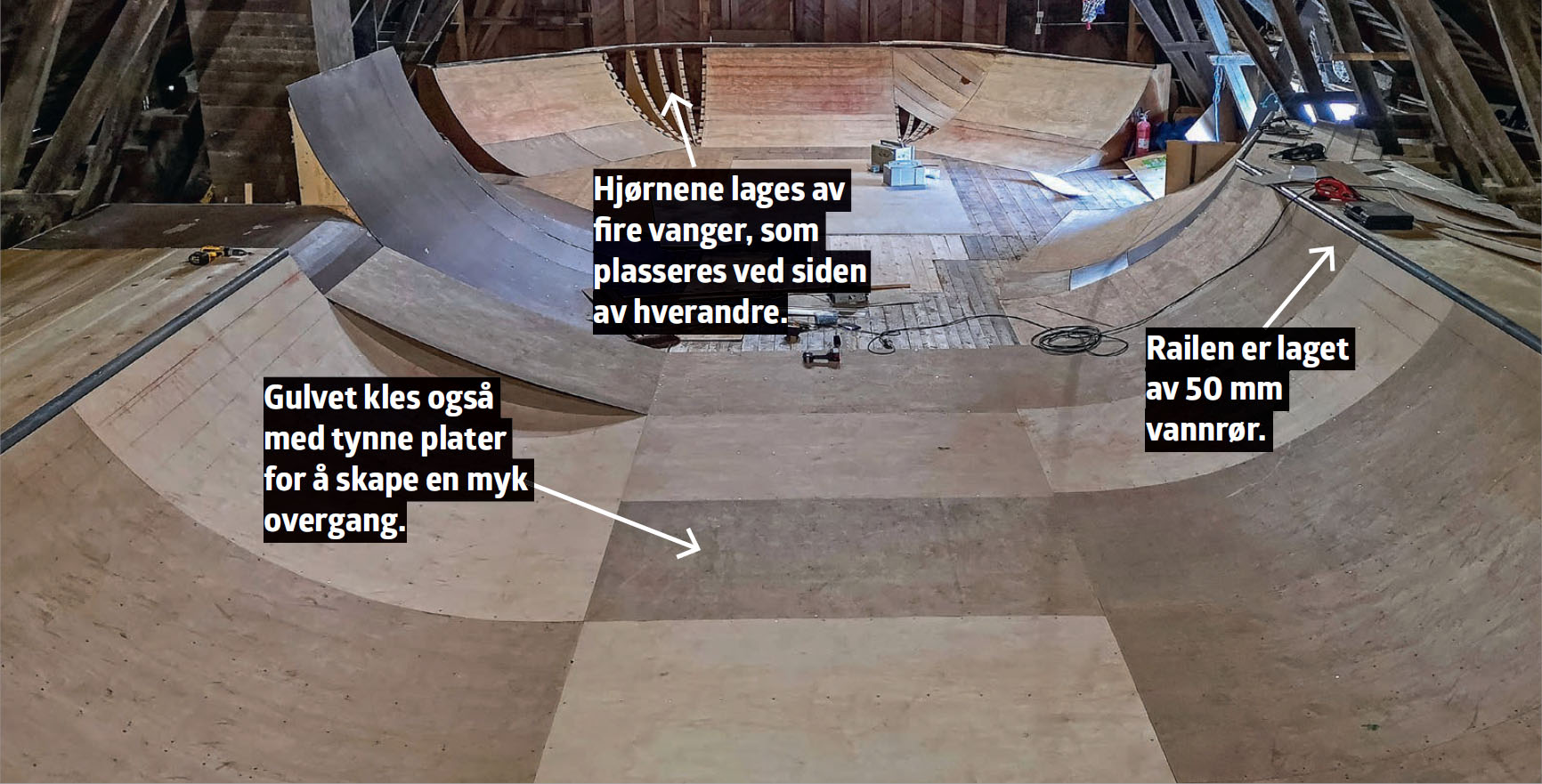

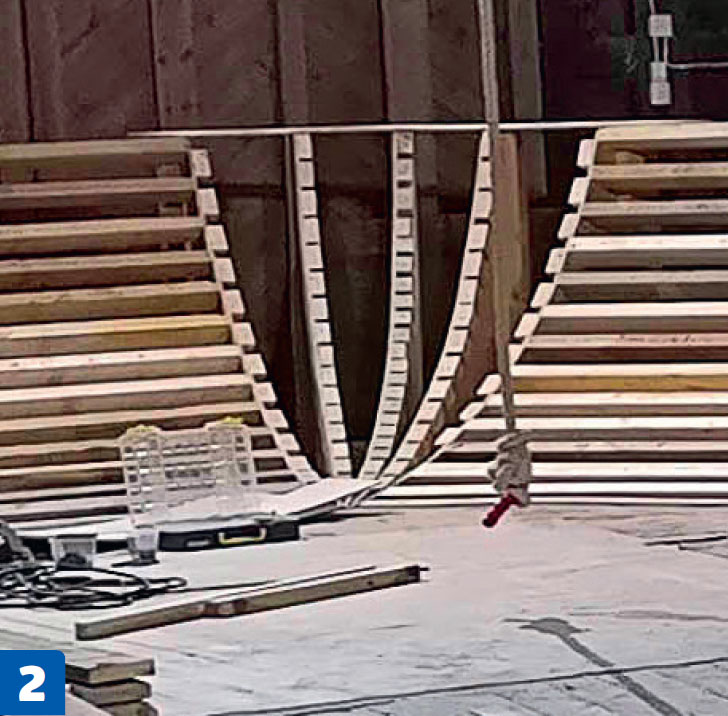

De myke hjørnene på rampen lages ved å sette tre vanger av kryssfinér ved siden av hverandre.

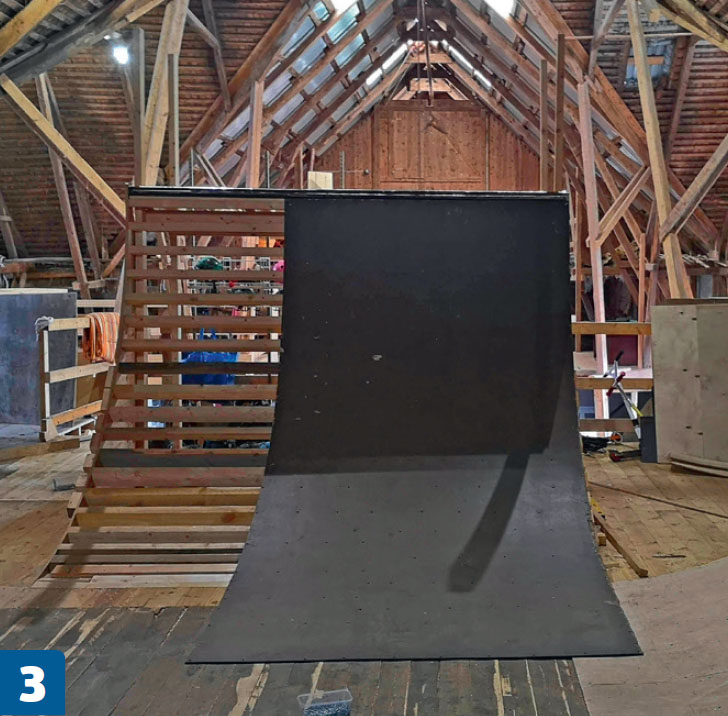

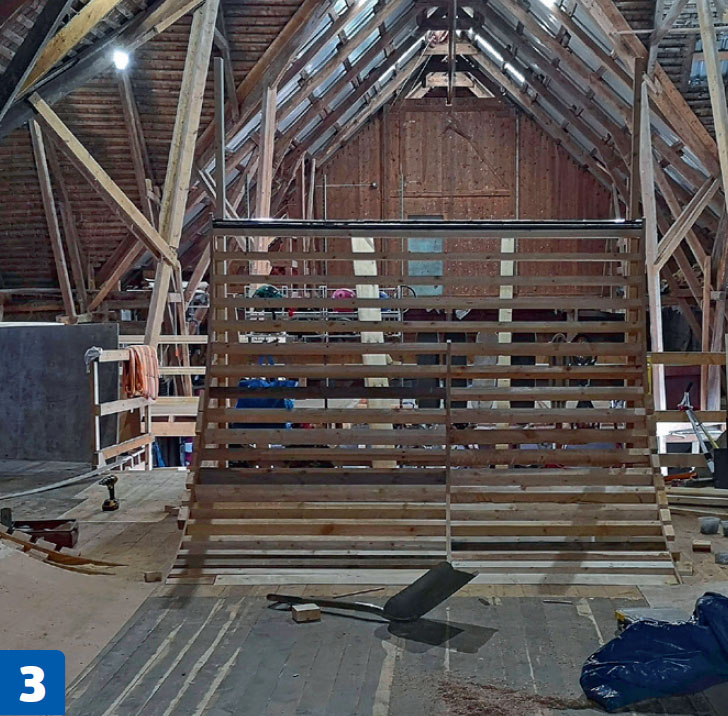

Du kan lage rampene ekstra høye. De lages av kryssfinér og lekter, og her skal kryssfinérvangene forsterkes ekstra med lektene.

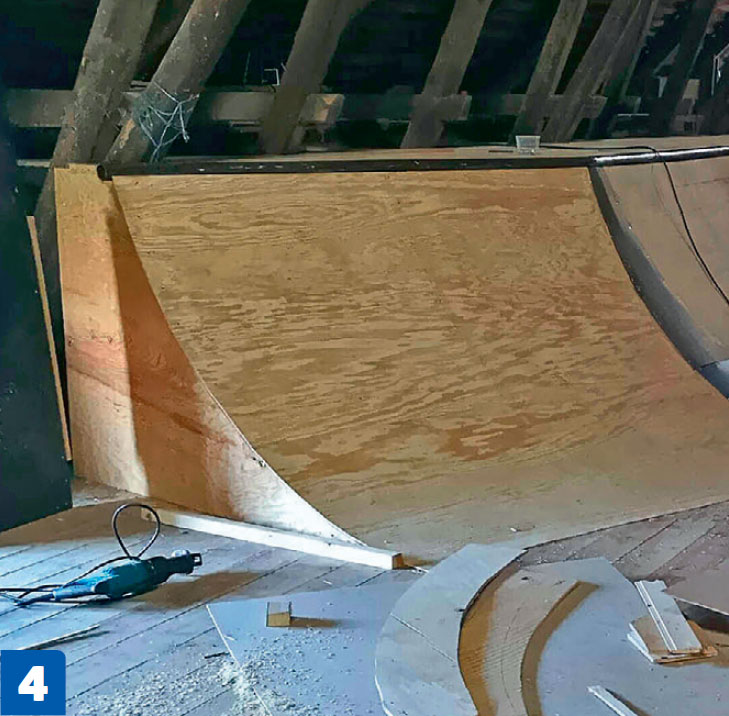

Den smale topplaten stikker litt utenfor sidevangene, slik at modulene kan tilpasses til hverandre.

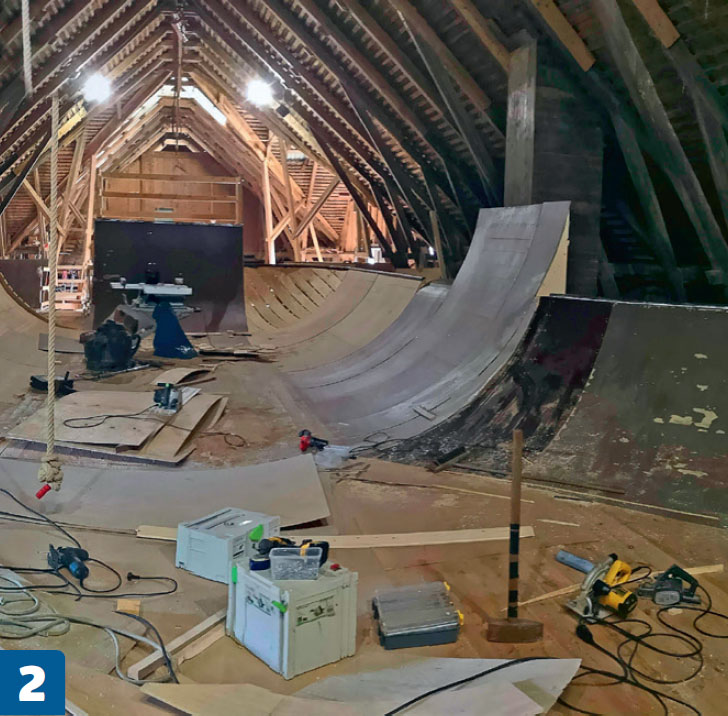

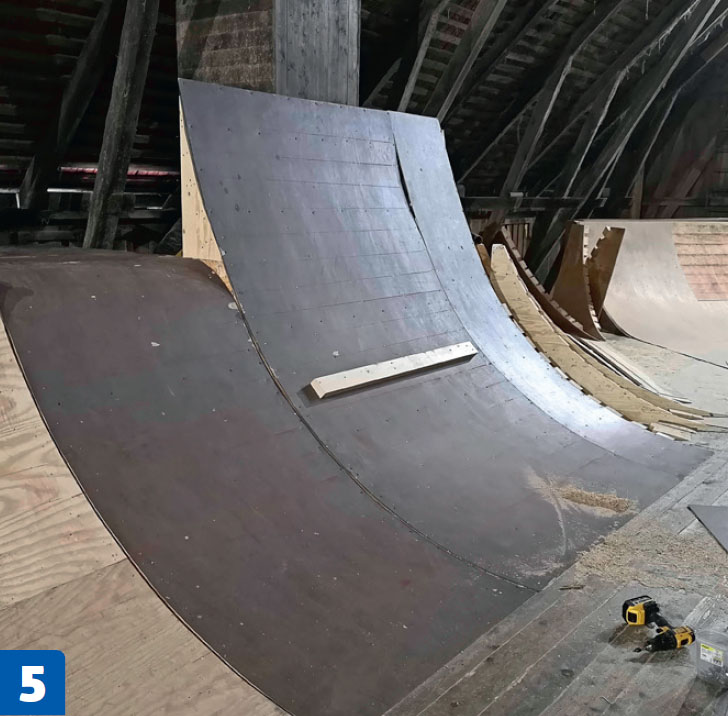

Rampene kan også kles med masonittplater, som har en hard og sterk overflate.
02
Forskjellige ramper med samme vanger
4
Trinn
Hvis du også bestemmer deg for å lage en hel skatepark, kan du enkelt lage et par av rampene enda høyere. Det gjøres ved å forhøye de små vangene.
Hvis rampen skal bue i endene, kan det også løses med den samme malen som brukes til de små vangene.
For å lage en myk bue, plasseres vangene tett. Etterpå skal det skrus på 6 mm kryssfinérstrimler på tvers for å stive opp konstruksjonen.

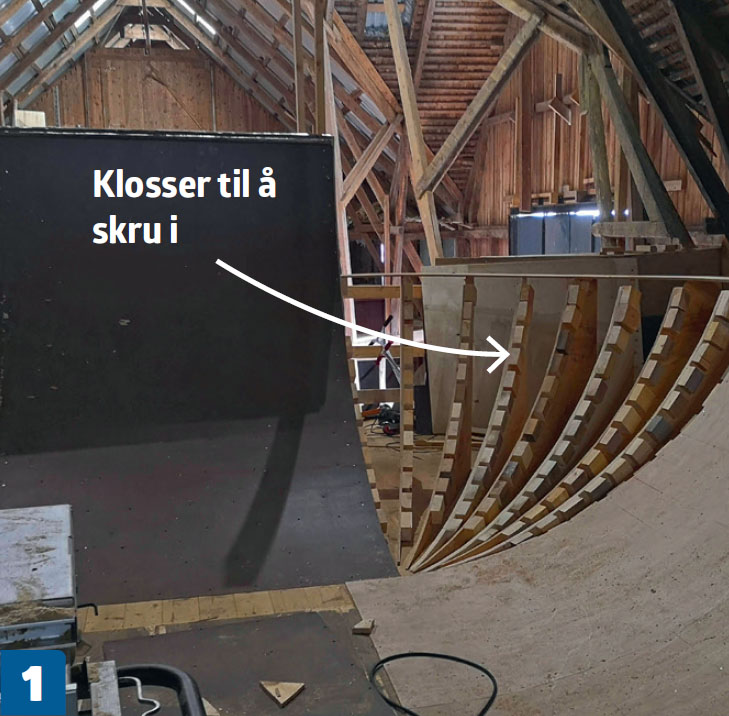

Skru klosser på siden av vangene som danner hjørnet. Det gir et godt underlag til skruene senere.
Kle først alle rampene, og fyll deretter opp med plater mellom rampene, slik at alt blir til en samlet enhet.
En sirkelsag eller en dykksag er uunnværlig når du skal lage mange nøyaktige, rette snitt. Sammenføyningene skal helst være helt tette.

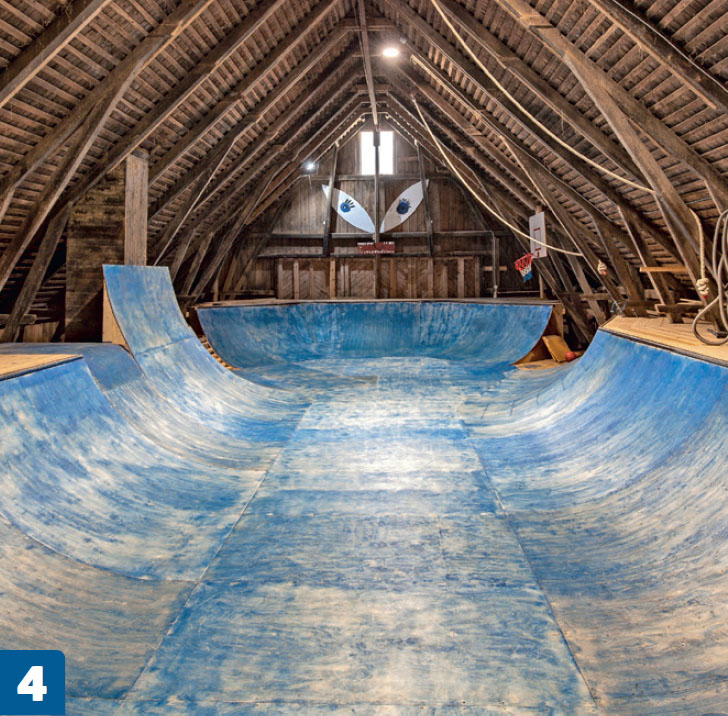

Den blå fargen skaper referanser til halfpipe -rampens opprinnelse, som var etterlatte og tørrlagte svømmebasseng.
Materialer
Til én modul:
- 2 plater 15 mm kryssfinér på 122 x 244 cm til vanger og topplate
- 14 stk. 48 x 98 mm konstruksjonsvirke på 2,4 meter til mellomstykker
- 2 plater 6 mm kryssfinér på 122 x 244 cm til kledning av rampen
- Skruer
Spesialverktøy
- Dykksag med føringsskinne
Tidsforbruk
1 modul tar 2-3 timer å lage.
Pris
Cirka 4000 kroner per modul.
Vanskelighetsgrad
Fordi rampen bygges i moduler, er prosjektet nokså enkelt.
Tegning

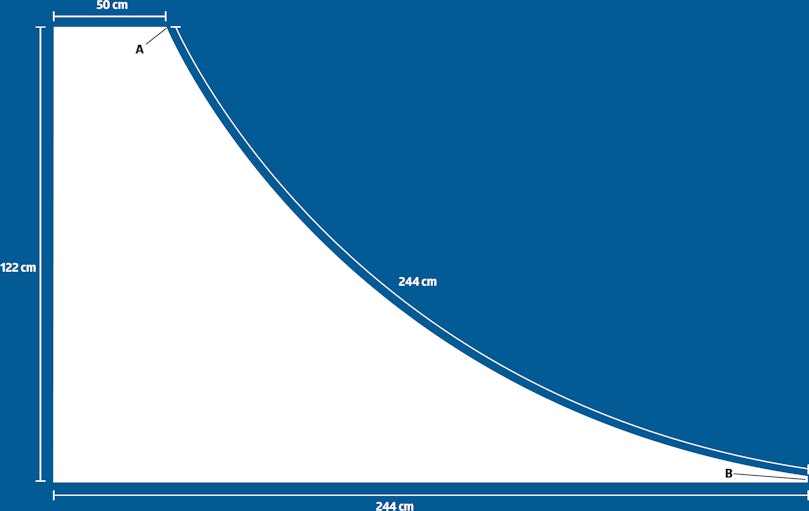

Skjæreplan til én modul
Vangene på modulene består av plater. Du kan bruke både OSB-plater og kryssfinér. Uansett hvilken plate du bruker, anbefaler vi at den er minst 15 mm tykk. Skjæreplanen passer med målet på en hel plate, slik at bunn, bakside og topp skal ikke skjæres ut - du skal faktisk bare skjære ut buen. Det gjøres enklest ved å sette en skrue i punkt A og B, kappe en list på 244 cm og deretter bøye den til endene treffer de to punktene. Når den første siden er skåret ut, kan den brukes som mal for resten.
Video
Magasinartikkel

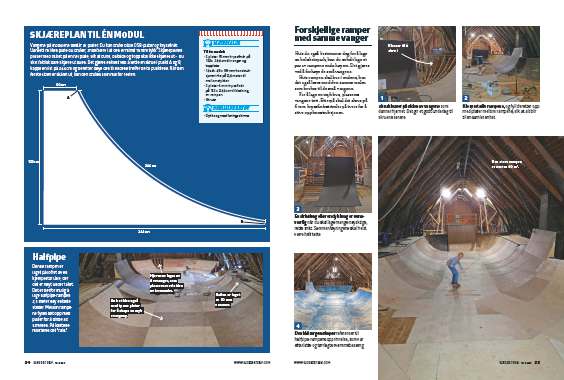

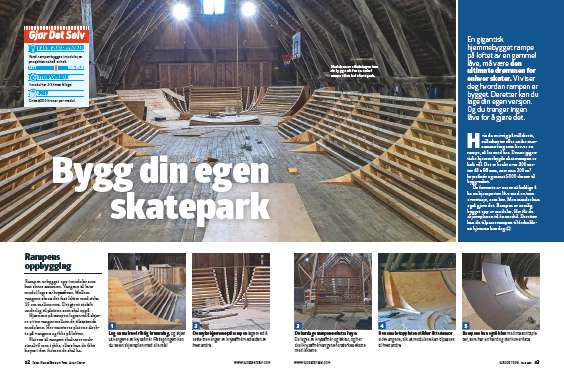

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
