Bilen - trinn for trinn
9
Trinn

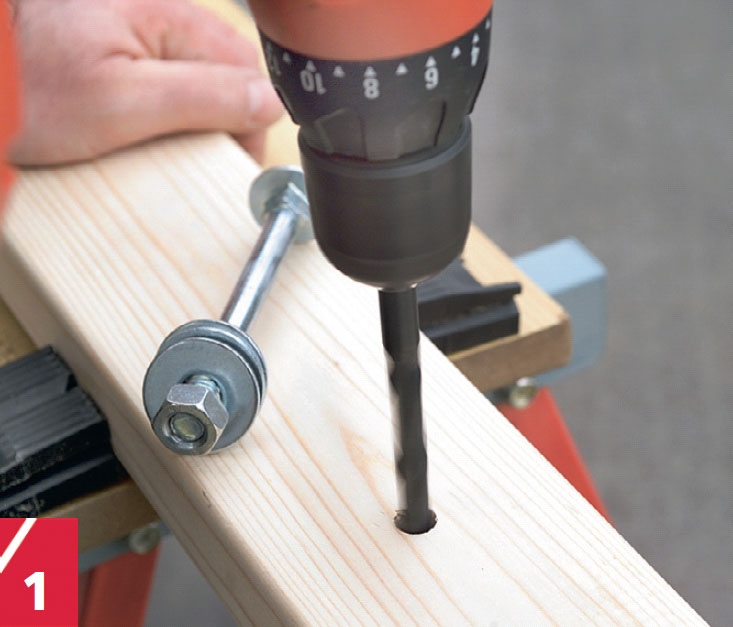

Bor hull i «mellomakslings»planken (A) - 20 cm fra enden - med et 11 mm bor. Bor også hull i den fremste akselstøtta (B) - midt på.

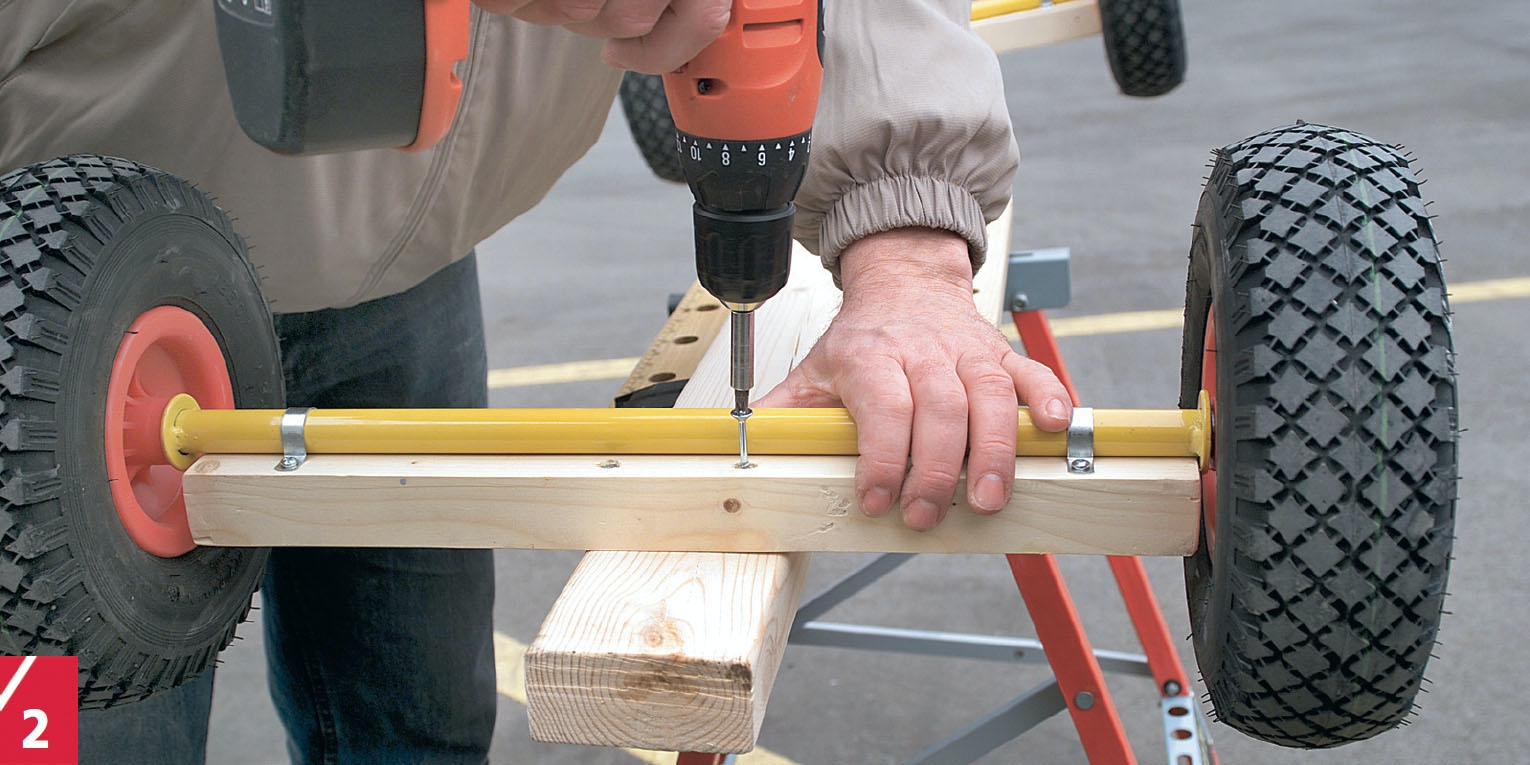

Fest begge hjulparene på akselstøttene (B) med skruer (4 x 50 mm). Bakerste akselstøtte monteres 10 cm inne på «mellomakslingen» med to 5 x 80 mm skruer, mens den fremste monteres med skrue og mutter. Legg to skiver mellom akselstøtta og planken (A) og ei skive mellom planken og mutrene. Spenn de to mutrene hver sin vei slik at de låser hverandre.

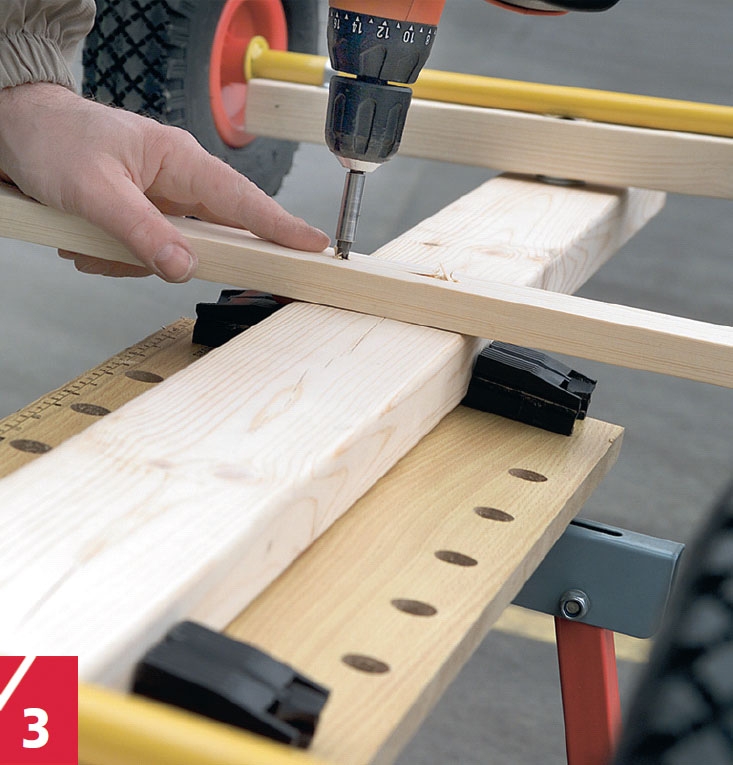

Bordene (C) som skal holde setet skrus på nedenfra - med to skruer (4 x 50 mm) i hver. Den ene 90 cm inne på planken (A), den andre like foran bakakslingen.

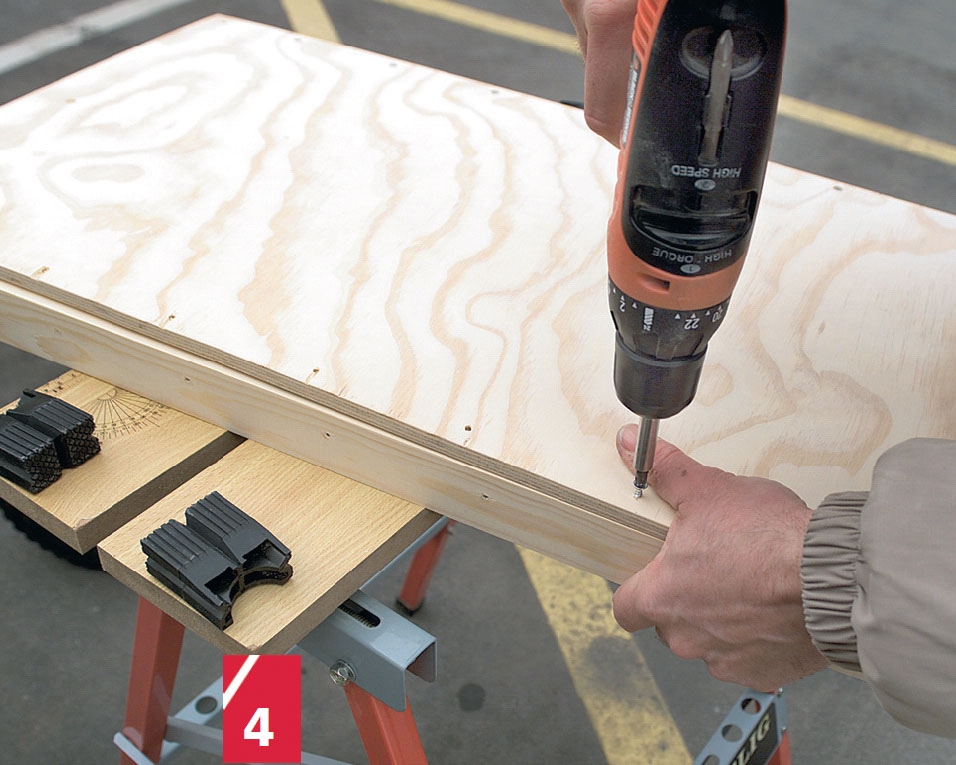

Bor opp på begge sidene i bunnen (H) med et 5 mm bor - 1 cm inne fra kanten og med 10 centimeters mellomrom. Montér deretter avstiverne (E) med skruer (4 x 30 mm).

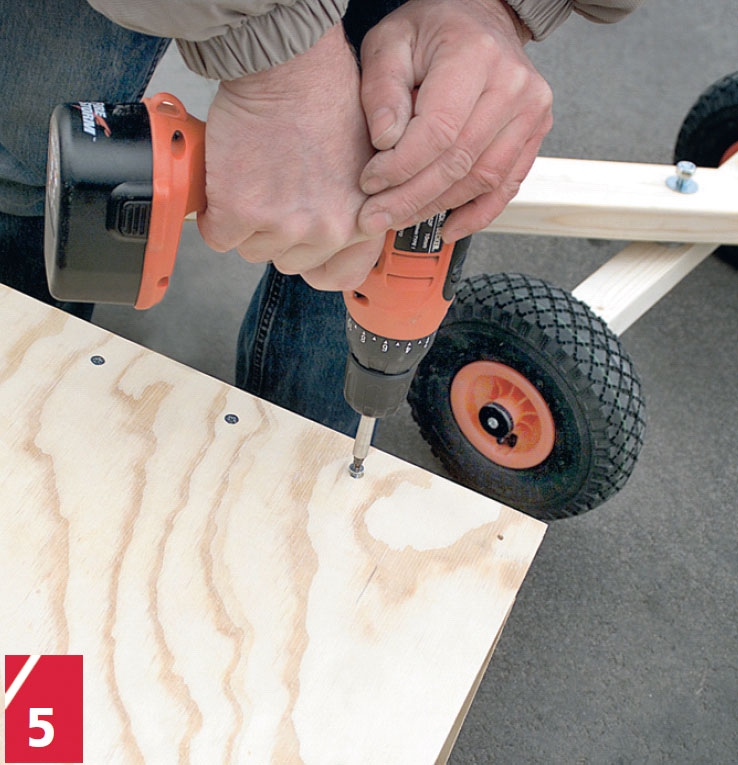

De trekantede sidene (K) skrus fast til bunnen med skruer (4 x 30 mm). Bor først - med 10 centimeters mellomrom.

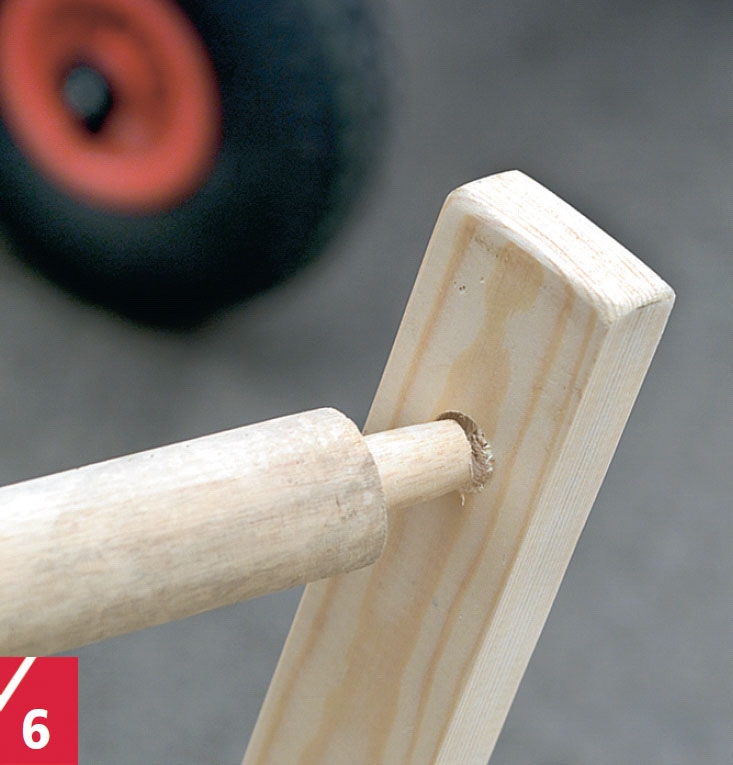

Bor et 16 mm hull - 5 cm fra den ene enden i hver av avstiverne (D) i rygg-lenet. Bor også 16 mm hull i endene på skyvestanga (G). Deretter monteres stang og avstivere med lim og treplugger.

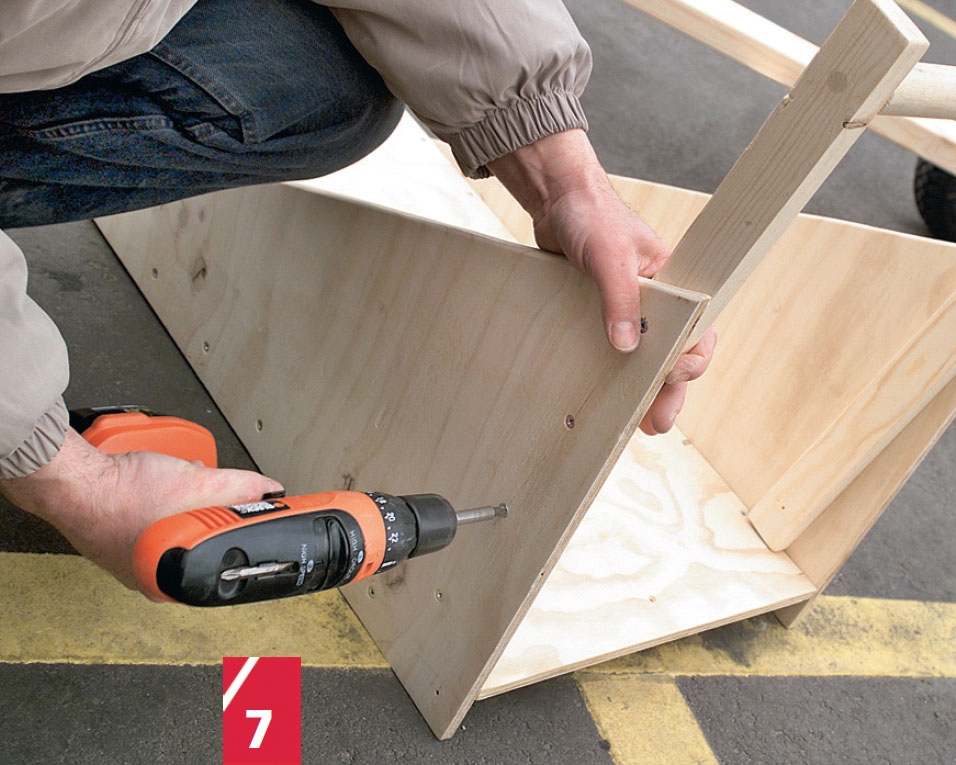

Avstiverne (D) i rygglenet monteres skrått på innsiden av de trekantede sidene (K) med skruer (4 x 30 mm). Bor først - med 10 centimeters mellomrom.

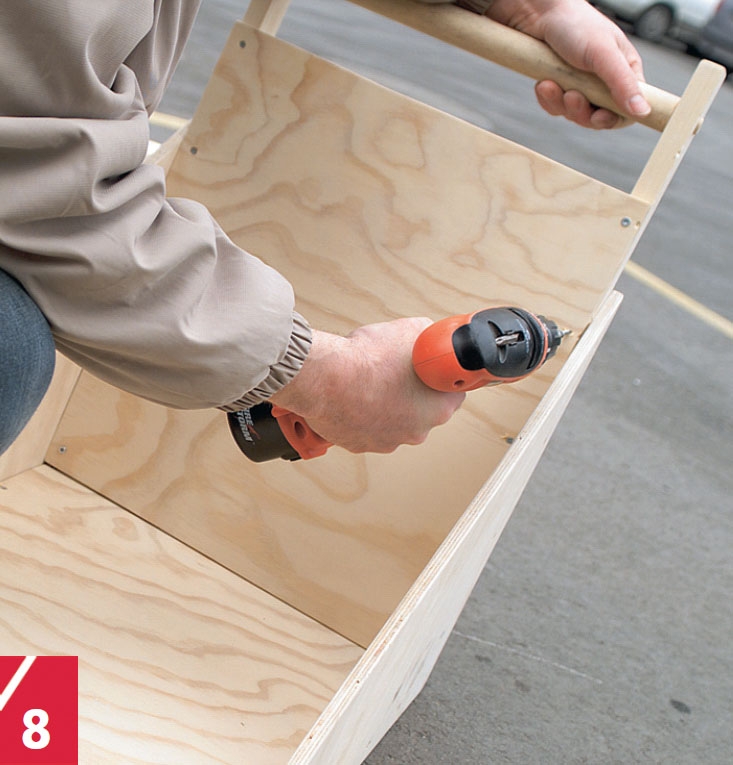

Monter rygglenet (J) med skruer (4 x 30 mm) som plasseres med 10 centimeters innbyrdes avstand.

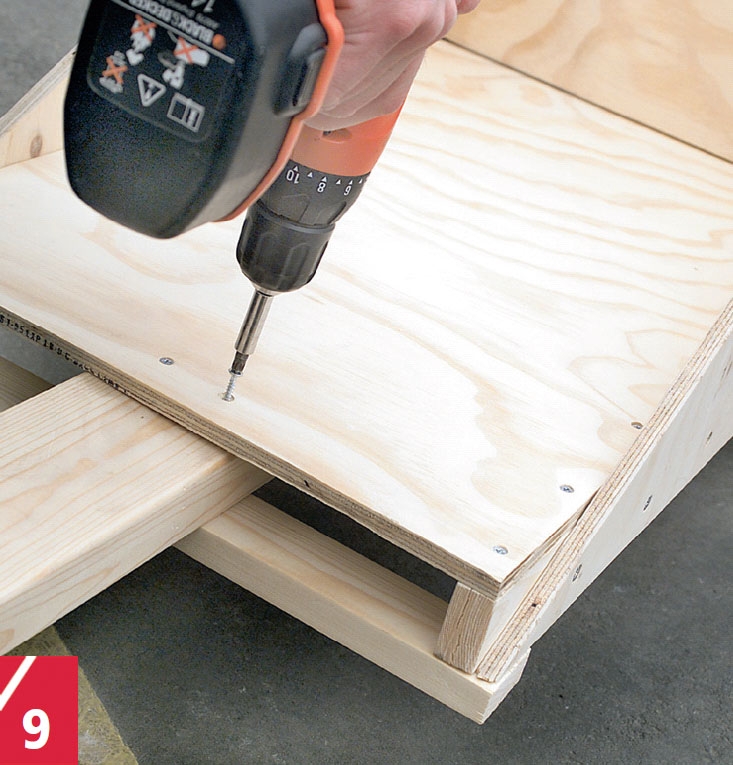

Fest setet (H) med skruer (4 x 30 mm). Av-stiverne (E) til bunnen skrus fast til monte-ringsbordene (C) nedenfra, snu bilen rundt, og skru så setet fast til planken (A). Til slutt monteres fotstøtta (F) med to skruer.
Materialer
45 x 95 mm høvlet furu (glattkant):
• 1 planke, «mellomaksling» (A), 160 cm
36 x 70 mm høvlet furu:
• 2 akselstøtter (B) á 46 cm
21 x 45 mm høvlet furu:
• 2 monteringsbord for sete(C) a 44 cm
• 2 avstivere til rygglene (D) á 60 cm
• 2 avstivere til bunn (E) á 80 cm
• 1 fotstøtte (F), 33 cm
36 mm rundstokk:
• 1 skyvestang (G), 37,8 cm
16 mm rundstokk:
• 2 treplugger á 6 cm
12 mm kryssfinér:
• 1 sete (H), 42 x 80 cm
• 1 rygg (J), 42 x 48 cm
• 1 plate på 45 x 80 cm – til to sider (K)
Dessuten:
• 1 stk. 10 x 120 mm skrue med 3 skiver og 2 muttere
• Vannfast lim, f.eks. PU-lim
• Skruer, 4 x 30 mm, 4 x 50 mm og 5 x 80 mm
• 2 Fester til styretau
• 10 mm nylontau, 2,5 m
• 1 hjulsett inkl. akslinger (630 mm) og monteringsbeslag (fås hos f.eks. Clas Ohlsen eller Biltema)
• Maling
Tidsforbruk
4 timer
Pris
Cirka 1200 kroner

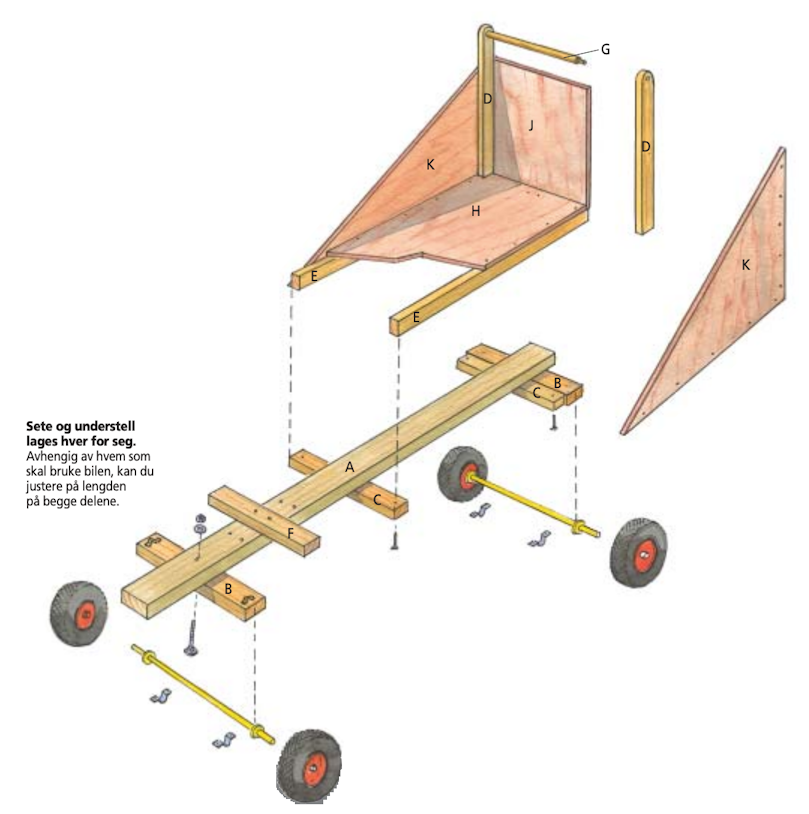

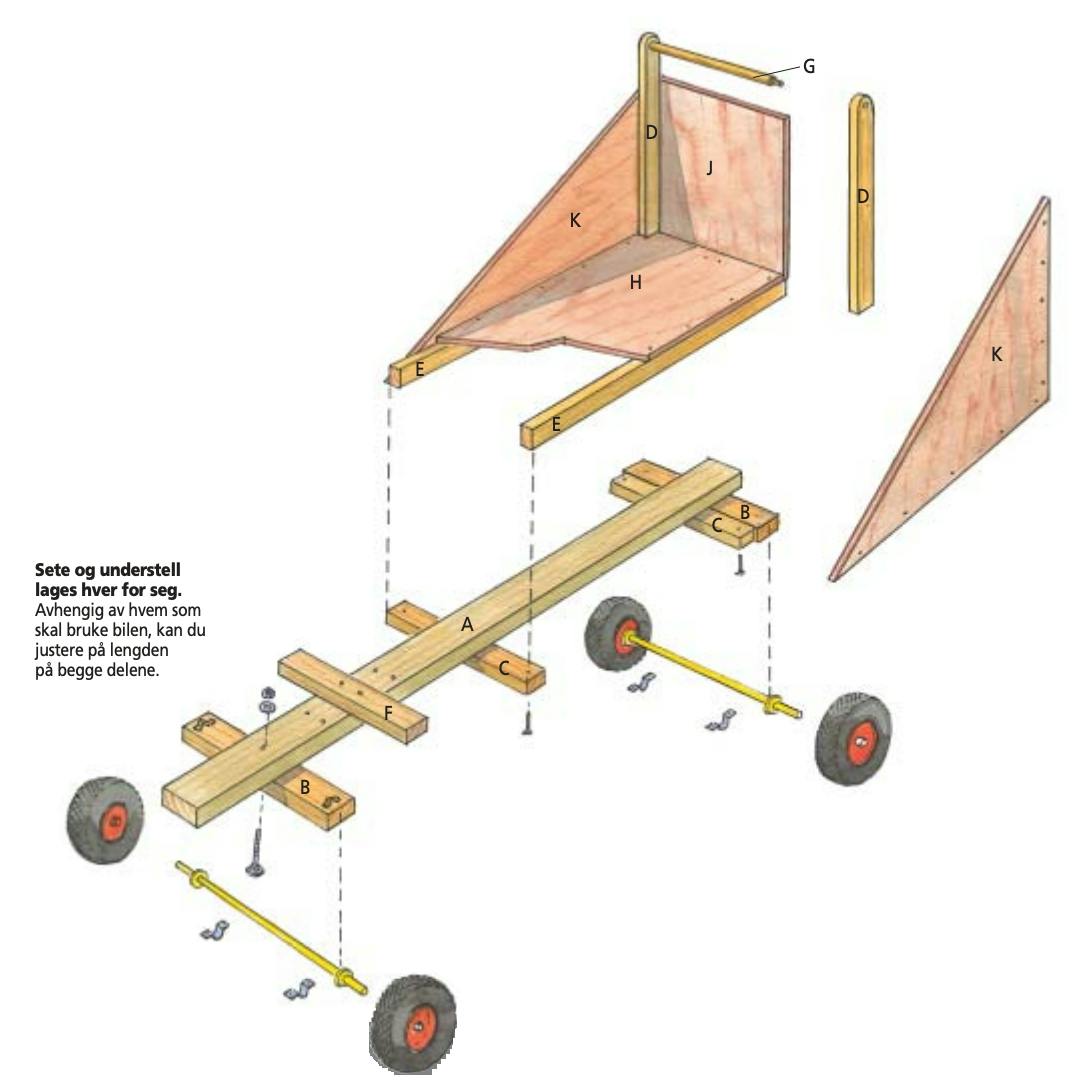

Tegning
Tips & Triks

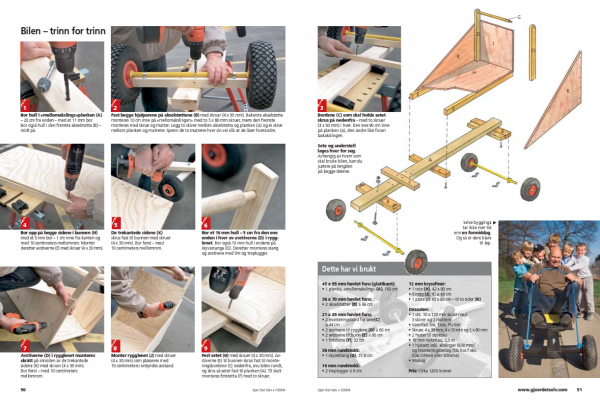

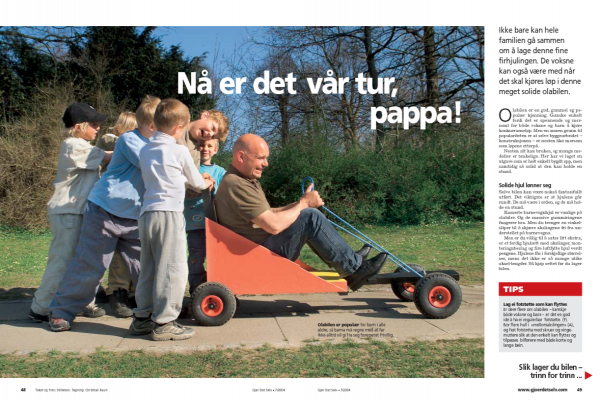

Magasinartikkel
