Veiledning
01
Bygg rammen av lister og bord
6
Trinn

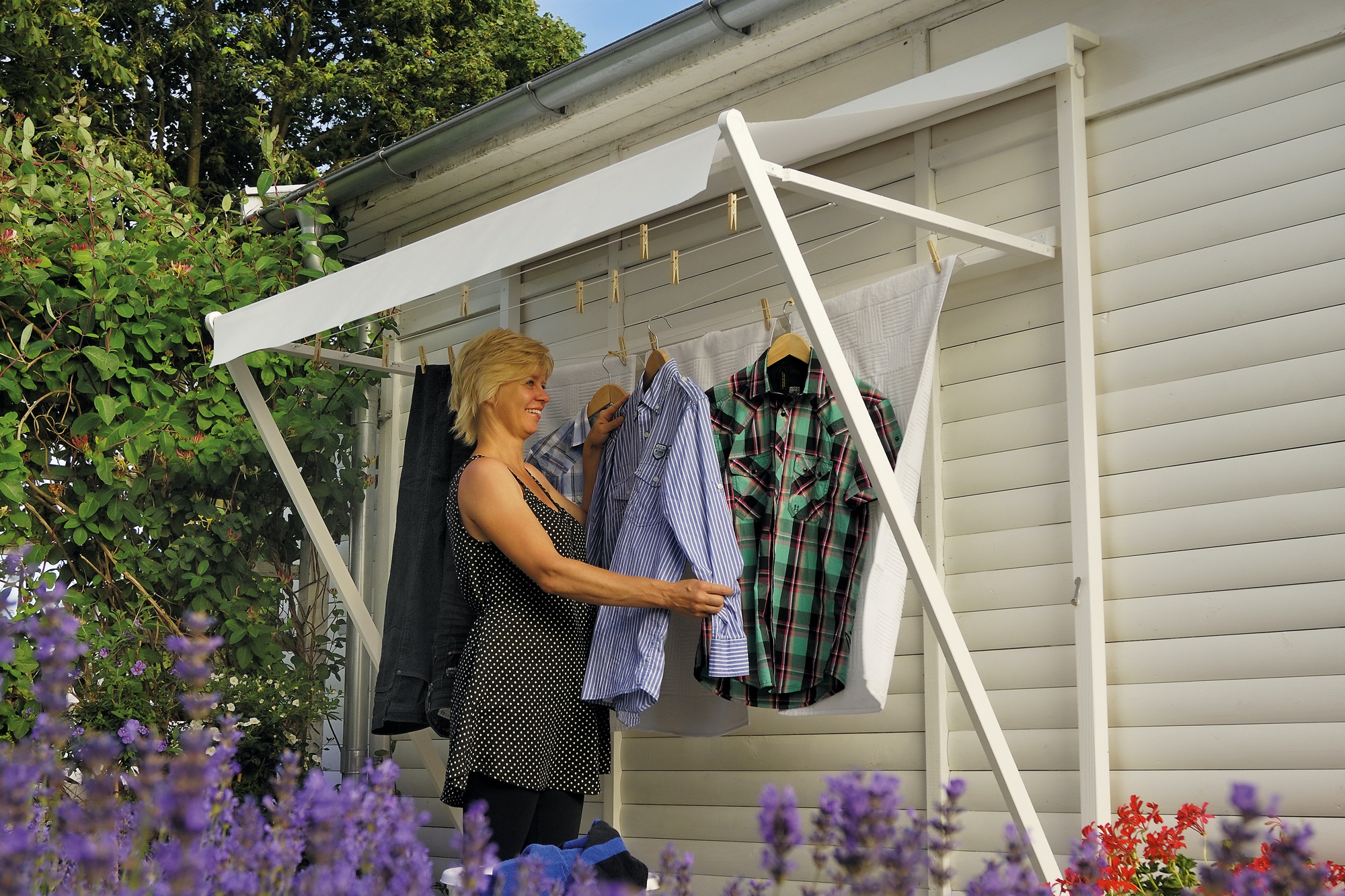

Selve tørkestativet er en ramme med tørkesnor på. For at den skal kunne klappes opp og ned, må den monteres på to vippearmer som skal kunne foldes sammen. Det krever store hull til bolter, så du trenger bor på 10 og 28 mm. Spadebor passer bra.
Et par tilpassede flatjern brukes som holdere for å holde stativet oppslått.

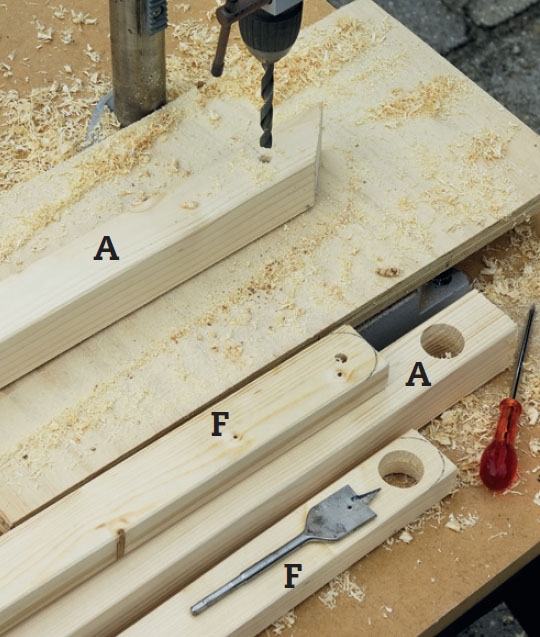

Bor hull i listene (A og F). Hullene til rundstok kene bores med et 28 mm bor, hullene til boltene med et 10 mm bor.

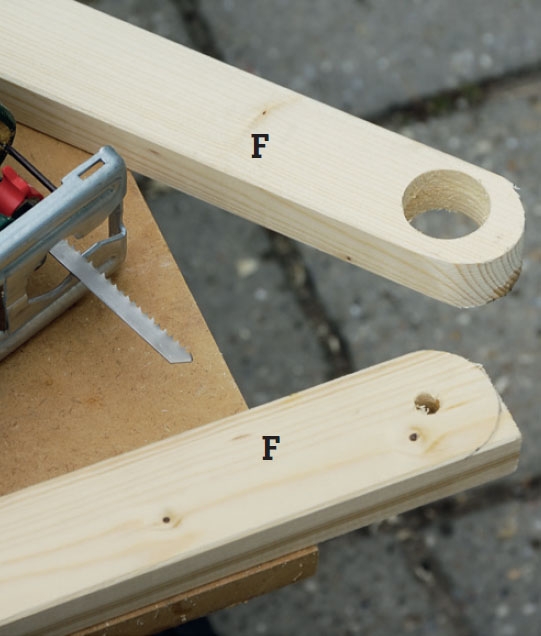

Sag ut sirklene på F med en stikksag. Du kan tegne dem opp med en passer, et lokk eller lignende med en diameter på 4,5 cm.

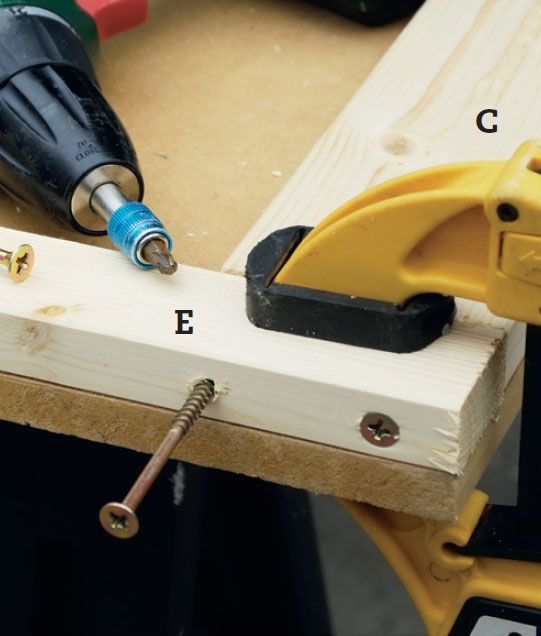

Sett sammen rammen. Listene C og E skrus sammen med 5 x 80 mm skruer. Sett dem sammen på en plate med vinkelrette hjørner.
Platen sikrer at skjøten blir C vinkelrett.

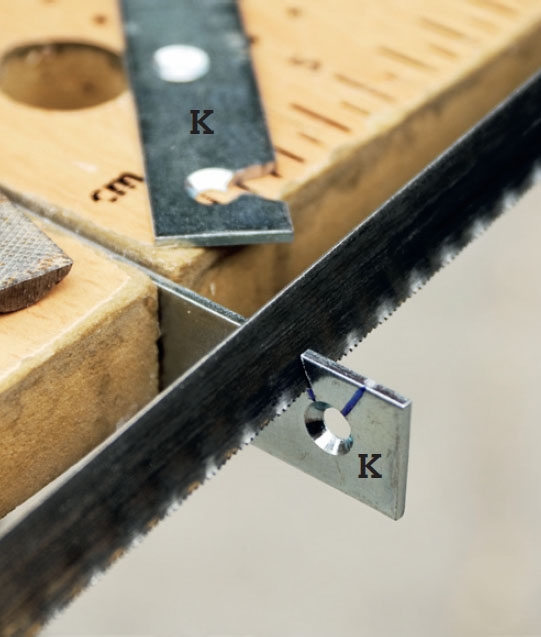

Skjær to snitt i flat-jernene (K). Det fremste hullet i hvert jern skal ha form som et nøkkelhull. Bruk en bauf l.
“Nøkkelhullet” skal kunne gripe rundt en skrue.

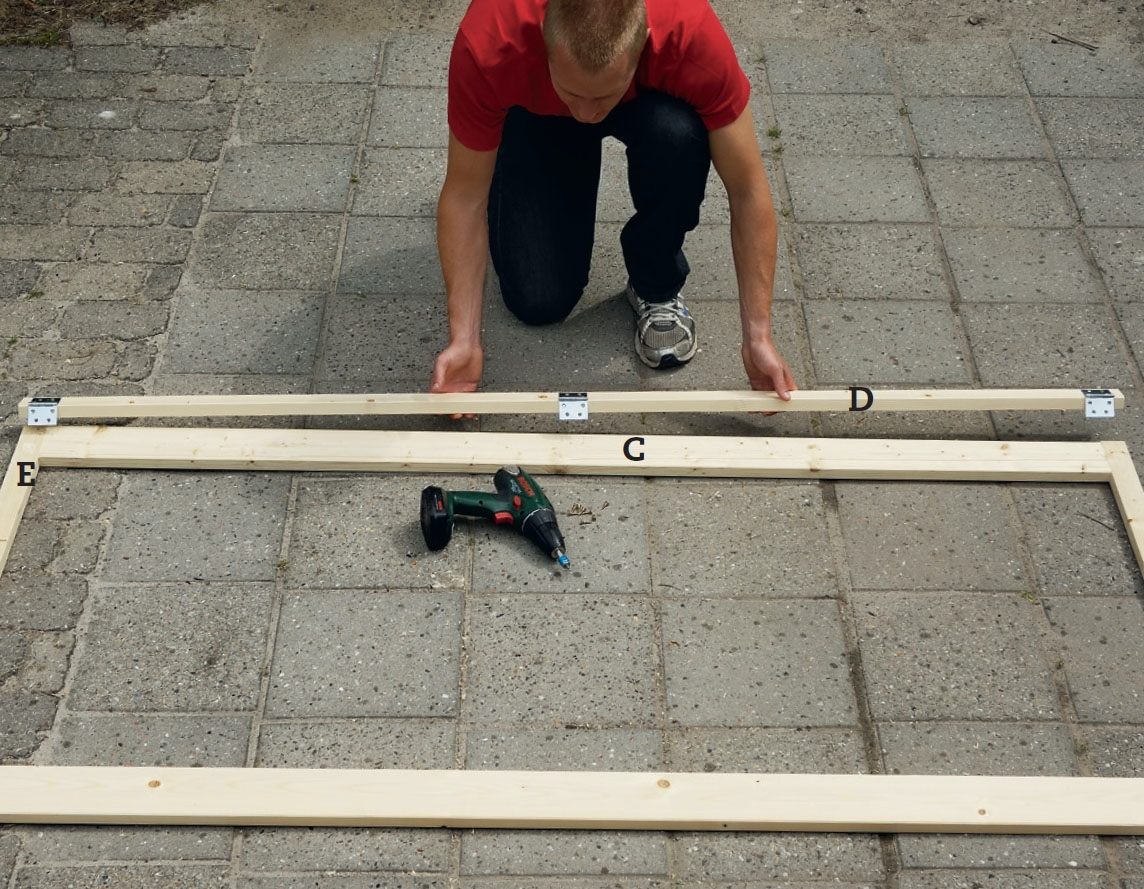

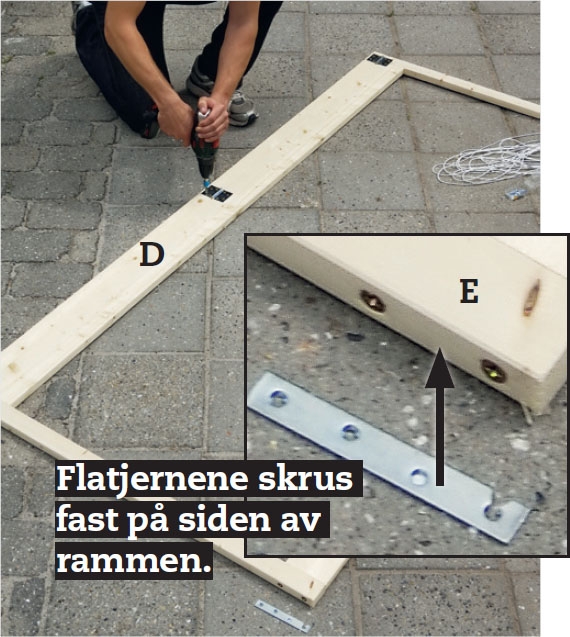

Skru hengselslisten (D) fast til rammen. Bruk tre hengsler og 3,5 x 20 mm skruer. Skru de to flatjernene fremst på rammestykkene (E).
02
Monter stativ og vippearmer
3
Trinn
Med fem øyeskruer i begge ender av rammen er det enkelt å spenne tørkesnoren.

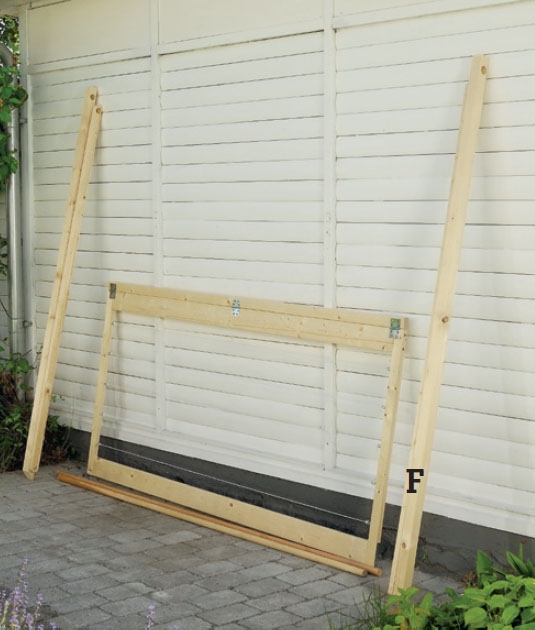

For at vippearmene skal kunne slås opp og ned, må skråstiverne (F) settes på rammen med 10 x 80 mm bolter og 10 mm låsemuttere. Husk å legge et par stoppskiver mellom skråstiverne og rammen slik at de glir lett.

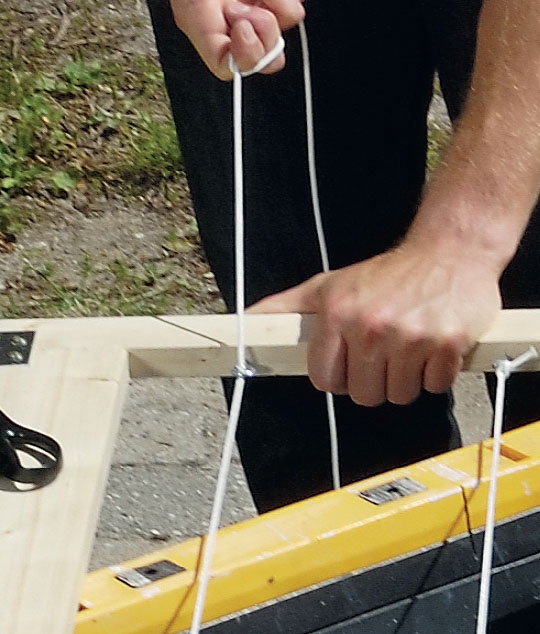

Spenn tørkesnorene på rammen. Det skal være fem øyeskruer innvendig i hver ende av rammen. Fest de fem tørkesnorene fra skrue til skrue.

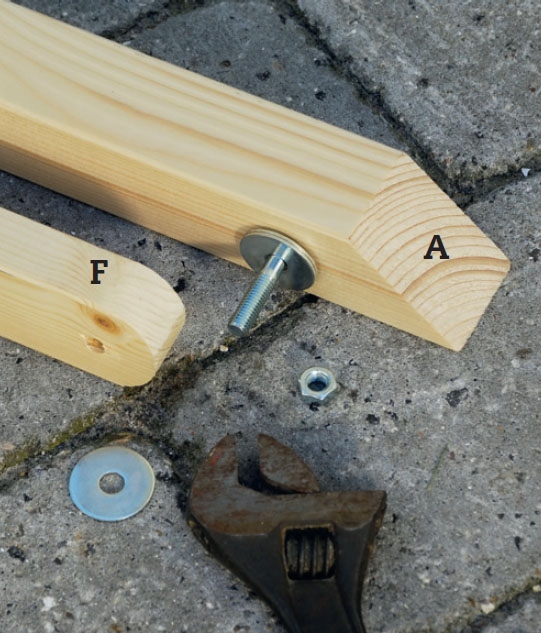

Sett sammen listene (A) og skråstiverne (F). De monteres som vist med bolter, stoppskiver og låsemuttere.
Legg et par stoppskiver mellom listene
03
Fest stativet på veggen
11
Trinn
Når du har valgt hvor stativet skal plasseres på veggen, skrur du det opp og sørger for at det sitter i vater.
Det skal skrus gjennom hengselslisten (D) og stiverne (F) inn i veggen.

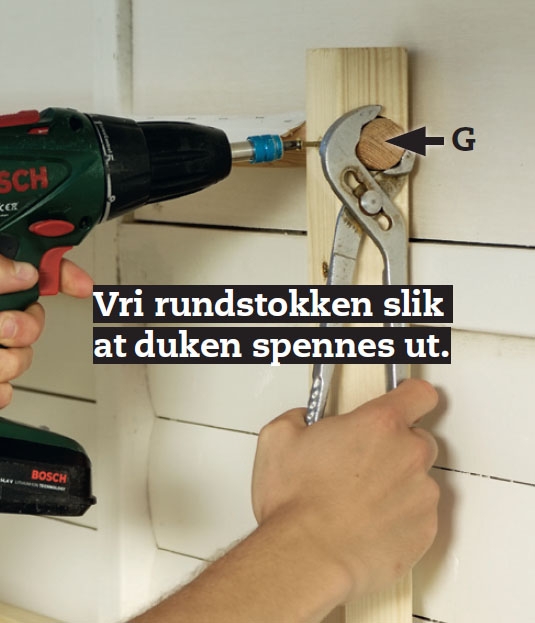

Markiseduken, som er påsydd en løpegang, festes til de to rundstokkene. Den bakerste rundstokken (G) skrus fast i veggen. Nå gjenstår bare små detaljer.
Skru hengselslisten (D) fast. Sørg for at den henger vannrett, og skru den fast med 5,0 x 60 mm skruer.

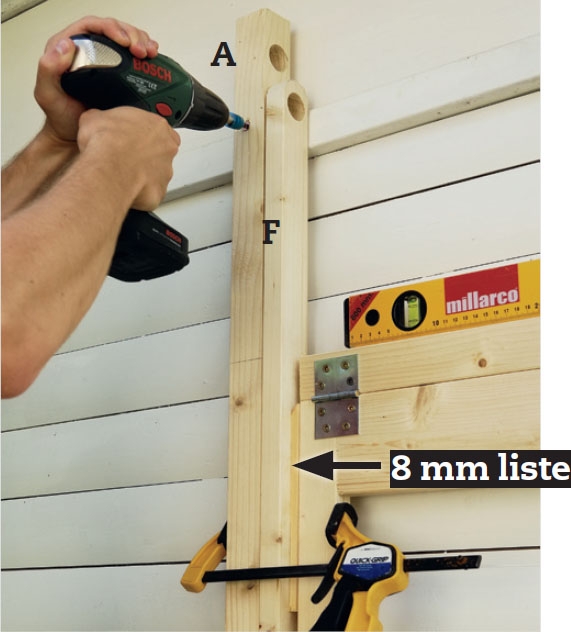

Spenn fast stiverne (F). Legg en 8 mm list mellom stivere og ramme slik at det blir litt ledig plass. Skruene til stiverne skal være 5,0 x 70 mm.

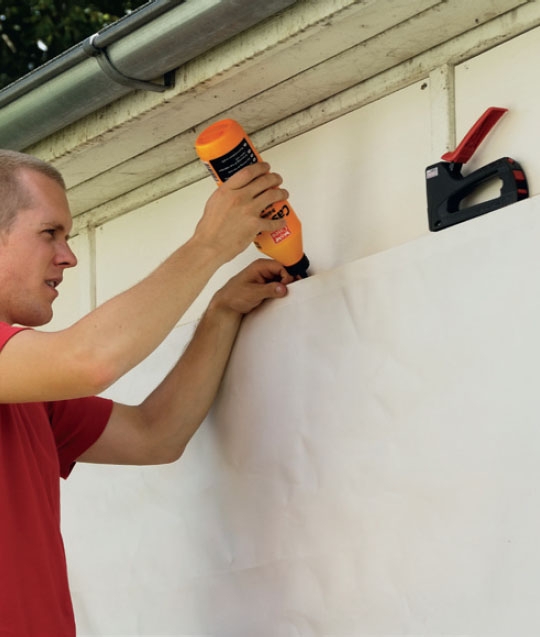

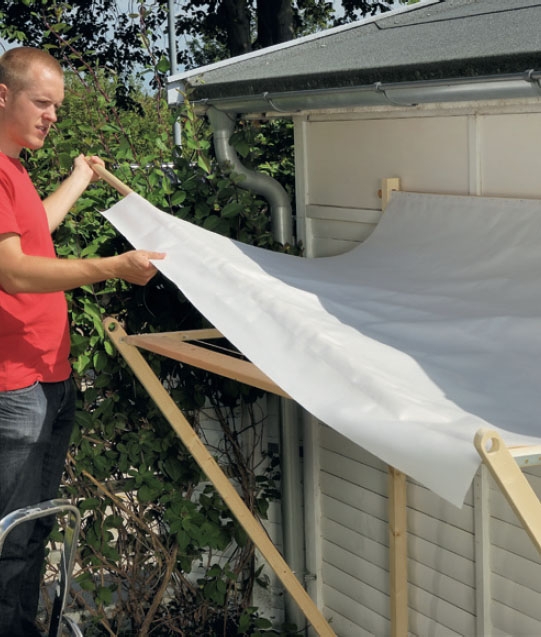

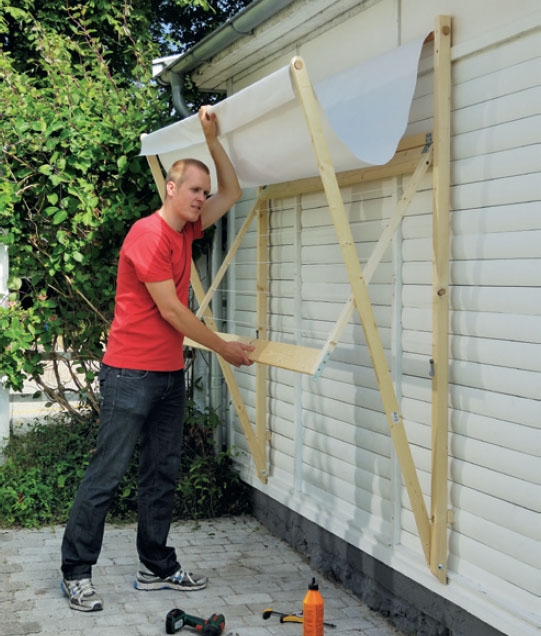

Sett fast markiseduken. Heft duken fast med et par stifter, slik at den ikke faller ned mens du smører på lim og limer den til rundstokken.

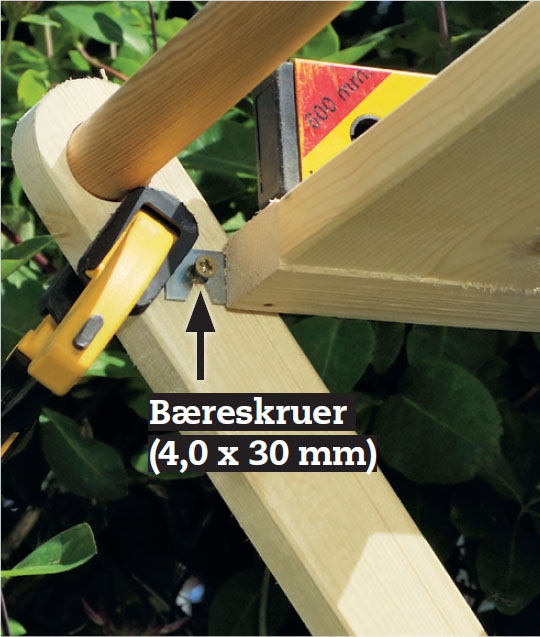

Sett bæreskruer i stiverne (F). Rammen må stå i vannrett posisjon og skruene skal passe inn i hakkene på flatjernene (K).
Legg den fremste rundstokken (H) på plass i markisen. Stikk rundstokken gjennom løpegangen i duken og stikk den så gjennom hullene i skråstiverne (F).

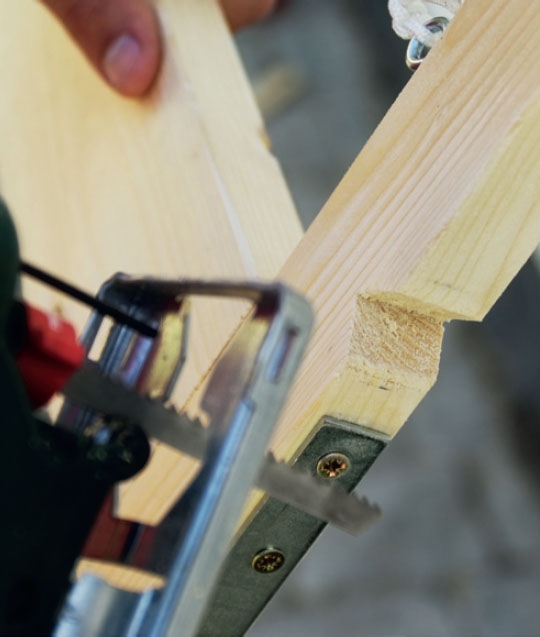

Sag et trekantet hakk i hver rammelist (E). De skal sikre at bæreskruene kan passere idet rammen slås ned.

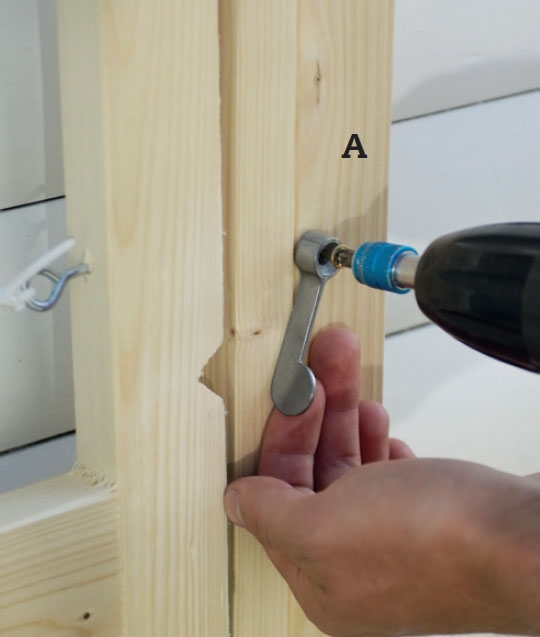

Skru på vriderne. De to vriderne skal sitte på hver sin list (A), slik at de holder på rammen når den er slått ned.

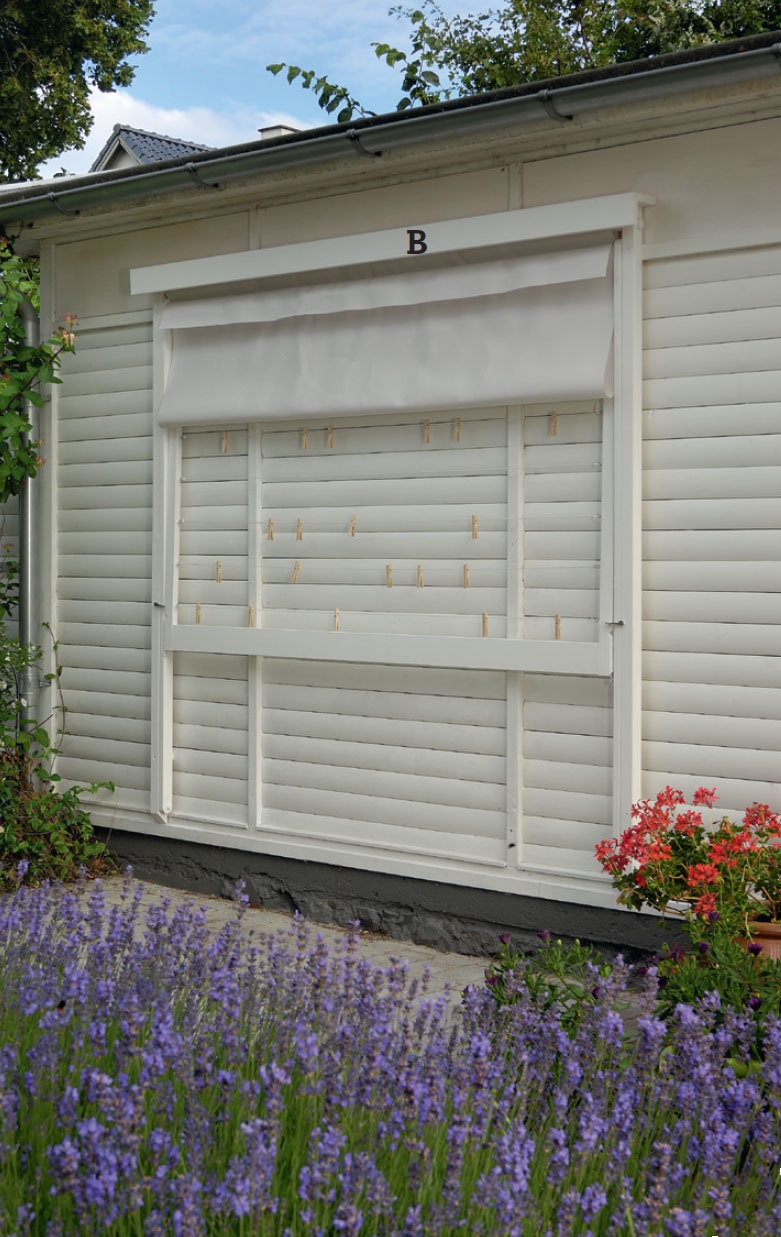

Sjekk at alt fungerer. Klapper den fint? I så fall kan du male og til slutt montere dekkbordene (B).
Materialer
48 x 48 mm furulister:
• 2 lister (A) à 200 cm
22 x 98 mm bord:
• 2 dekkbord (B) à 223 cm
• 2 rammebord (C) à 189 cm
21 x 48 mm furulister:
• 1 hengselslist (D), 198 cm
• 2 rammelister (E) à 92,5 cm
• 2 skråstivere (F) à 185,5 cm
28 mm rundstokk:
• 1 rundstokk (G), 218 cm
• 1 rundstokk (H), 203 cm
Dessuten:
• 1 markiseduk (J), 140 x 198 cm
• 2 flatjern (K) a 20 x 120 mm
• 2 stk. 10 x 80 mm bolter (L)
• 2 stk. 10 mm låsemuttere
• 6 stoppskiver med 10 mm hull
• Stifter
• PVA-lim
• 3 hengsler, 60 x 46 mm
• 10 stk. øyeskruer, 8 mm
• 10 meter tørkesnor
• Skruer: 3,5 x 20 mm, 4,0 x 30 mm, 4,0 x 40 mm, 5,0 x 60 mm, 5,0 x 70 mm, 5,0 x 80 mm
Tidsforbruk
Én dags tid.
Pris
Cirka 1000 kroner.
Vanskelighetsgrad
Et ganske enkelt og morsomt prosjekt som de fleste med litt erfaring kan klare.
