Intro
Veiledning
01
Terrassefundament
3
Trinn
Det bygges først en terrasse, slik at pergolaen får et gulv. Terrassen skal bygges oppå en gammel betongterrasse og gressplenen foran huset. Gulvbjelkene til terrassen klosses opp på betongterrassen. Der det tidligere var gressplen, lages det punktfundament som kan understøtte gulvkonstruksjonen.
Punktfundamentene er plastrør som fylles med betong og en stolpesko øverst. Gulvbjelkene legges med en senteravstand på 60 cm.

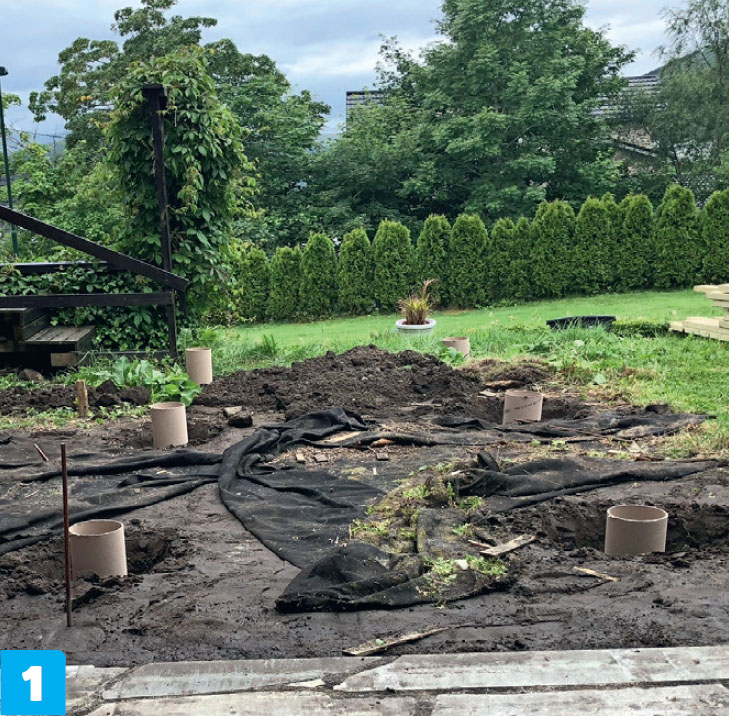

Det støpes punktfundament til stolper og terrasse. Fundamentene er plastrør som plasseres på frostfri grunn. De fylles med betong og får et stolpebeslag på toppen.

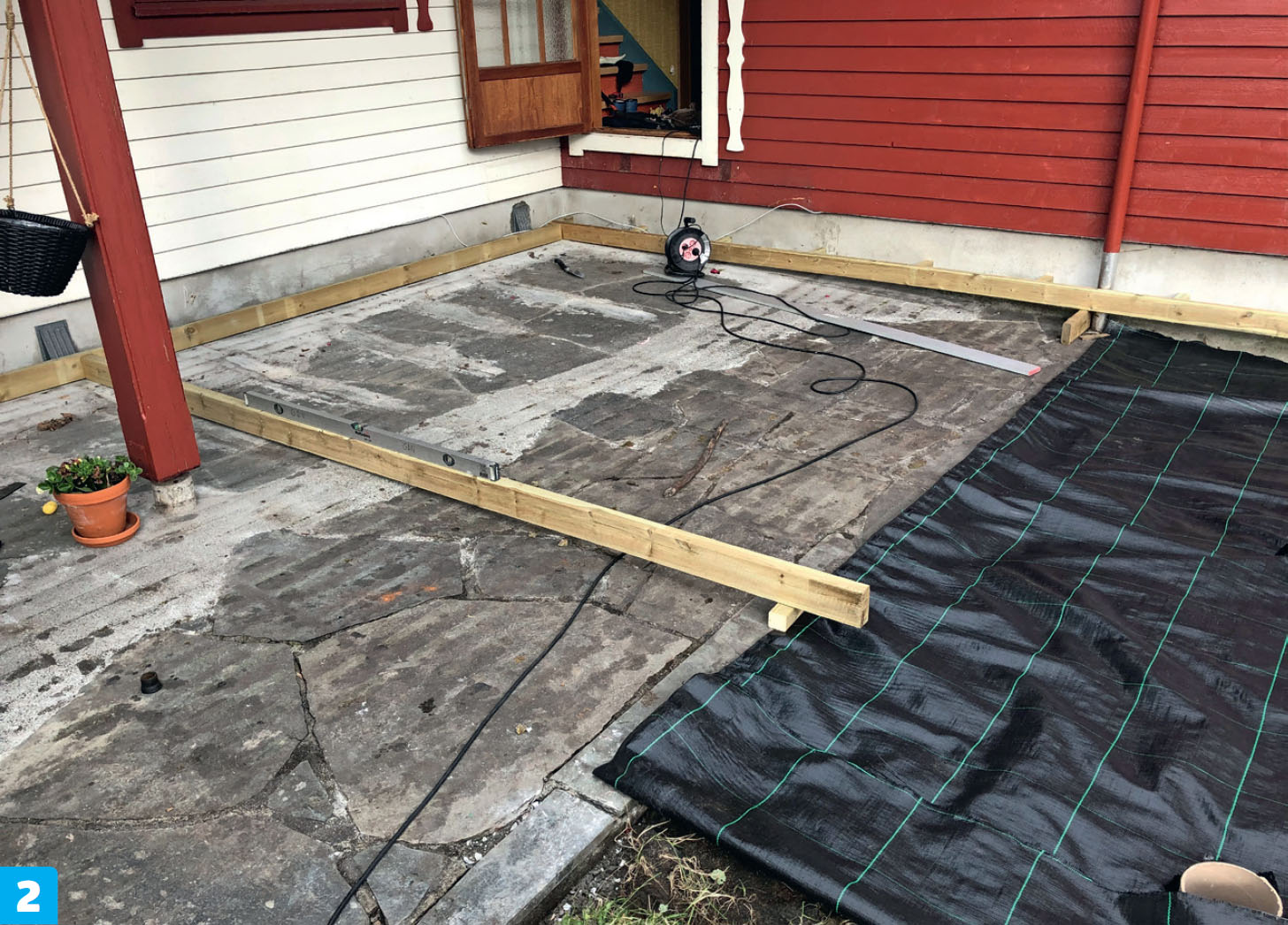

Terrassen skal bygges delvis oppå en gammel betongterrasse. Her klosses gulvbjelkene vannrett opp. Når alt er i vater og all understøtting i orden, legges alle gulvbjelkene til terrassegulvet med en senteravstand på 60 cm.

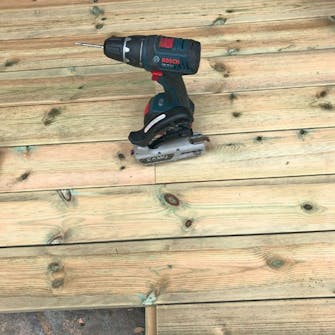

Terrassebordene legges når den underliggende konstruksjonen er ferdig. Bordene skrus fast med terrasseskruer i rette linjer ned i gulvbjelkene under. Sørg for at det blir en jevn avstand mellom bordene, her 5 mm.
02
Stolper og tak
9
Trinn
Pergolaen består av fire stolper. De plasseres i hvert sitt hjørne med like stor avstand mellom, slik at konstruksjonen blir kvadratisk. Øverst på stolpene festes toppsviller, som taket kan monteres til.
Taket har doble sperrer, som felles ned over toppsvillene. I endene skjæres sperrene til med buer, slik at de får et lettere uttrykk. Mellom sperrene monteres tverr gående stykker. Det gir taket en åpen konstruksjon som minner om stiger lagt ved siden av hverandre.
Bakveggen lukkes med en liggende kledning nederst og stående lister øverst.

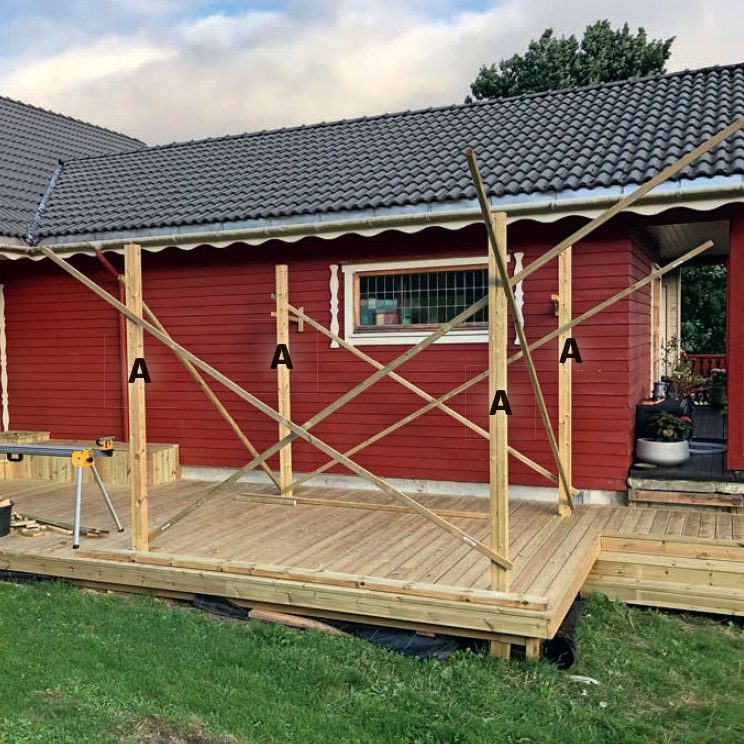

Monter fire stolper (A) i stolpesko i de støpte punktfundamentene. Stolpene holdes midlertidig med lekter. Da holder de seg på plass til toppsvillene er satt fast.

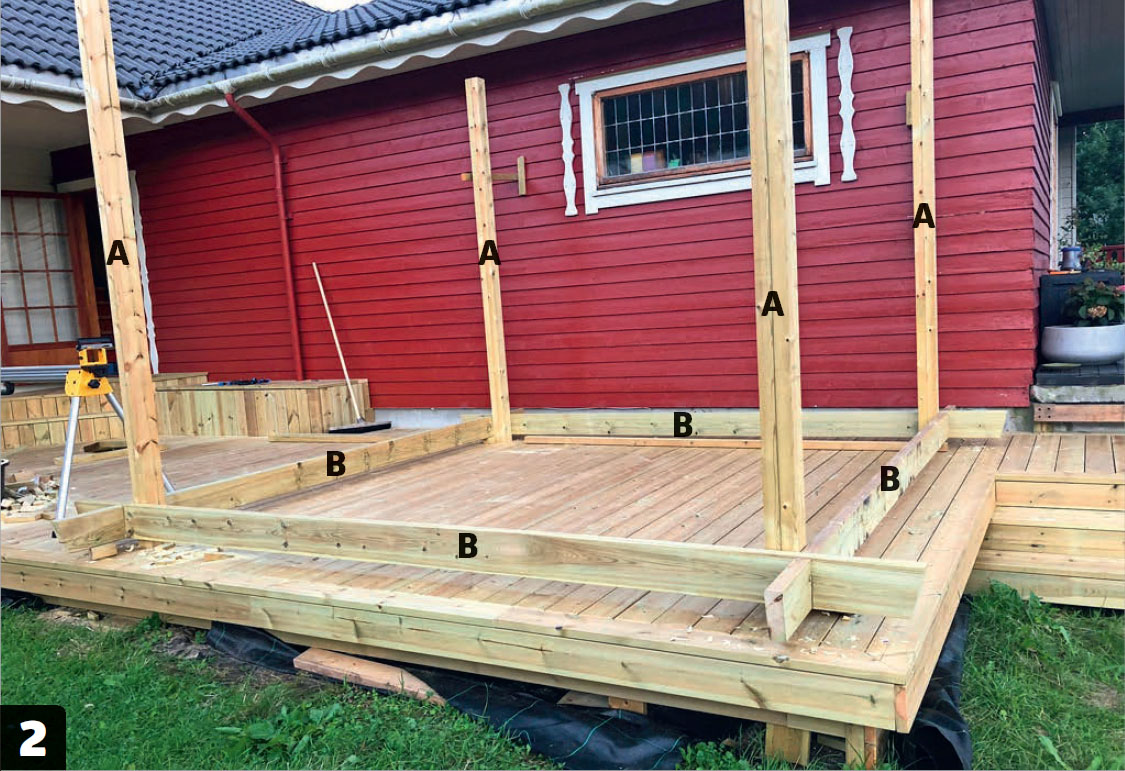

Kapp til toppsvillene (B), og legg dem i første omgang på terrassen rundt stolpene (A). Da er det enkelt å måle opp til de doble sperrene til taket. Toppsvillene felles inn i hverandre i hjørnene.

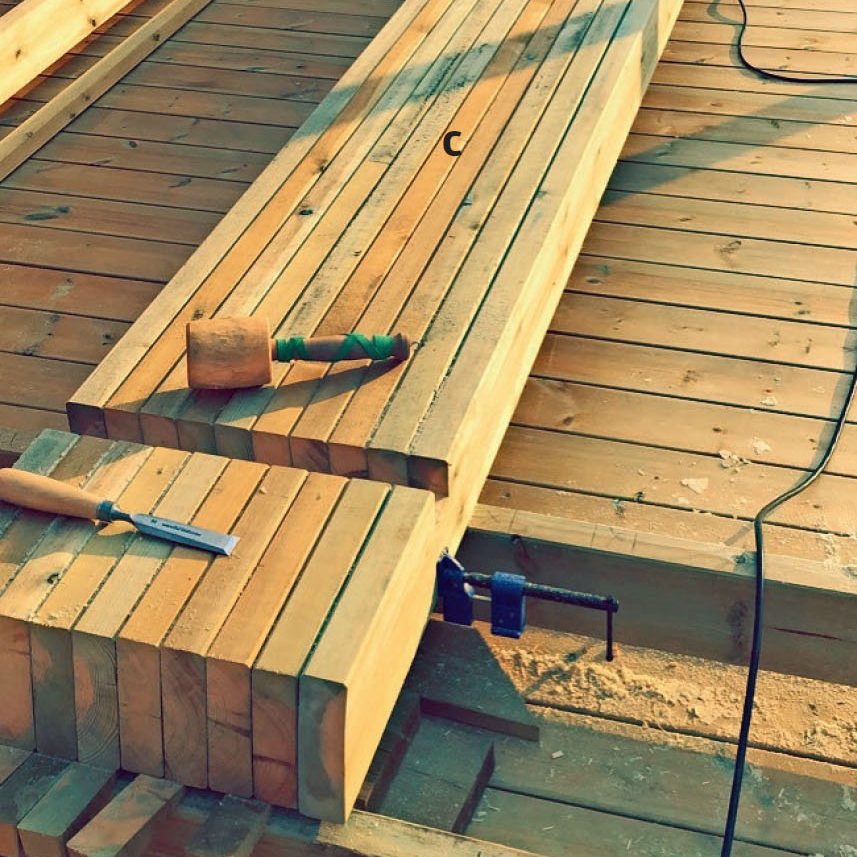

Lag hakk i sperrene (C), slik at de kan felles ned over toppsvillene. Her lages alle hakkene samtidig ved å spenne sperrene sammen, sage spor tett på hverandre med en sirkelsag og stemme ut hakkene.

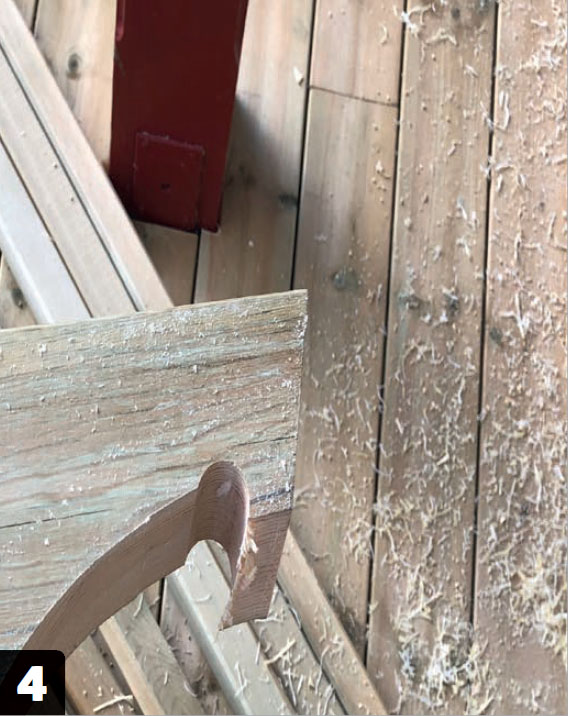

Sperrer (C) og sperreender (D) sages ut i endene, slik at de får en bue. Bruk en mal å tegne opp etter. Det sikrer at rundingene blir helt like. Snittene sages ut med en stikksag. Slip dem jevne etterpå.
Sjekk plasseringen av sperrer (C) og sperreender (D) på toppsvillene (B). Hakkene skal være store nok til at de kan felles ned i svillene. Hvis ikke, må du tilpasse. Når du er fornøyd, fjernes sperrer og sperreender.
Sett fast toppsvillene (B) øverst på stolpene med bolter, slik at taket på pergolaen sitter i ønsket høyde. Sørg for at toppsvillene sitter helt rett. Endene er også skåret til med samme runding som sperrene.

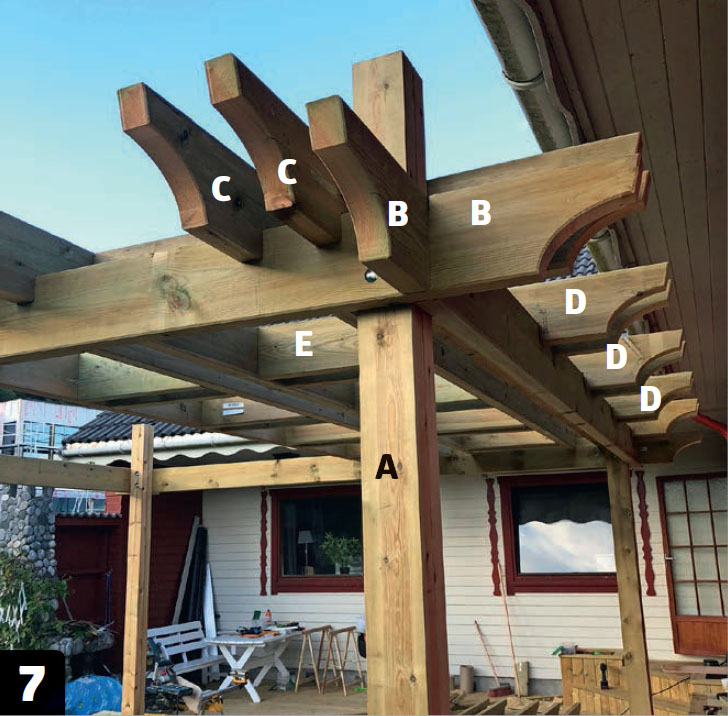

Monter sperrer (C) og sperreender (D) til toppsvillene (B). Legg dem ned over toppsvillene og juster avstanden slik at de doble sperrene og sperreendene sitter nøyaktig. Fest dem med lange skruer.

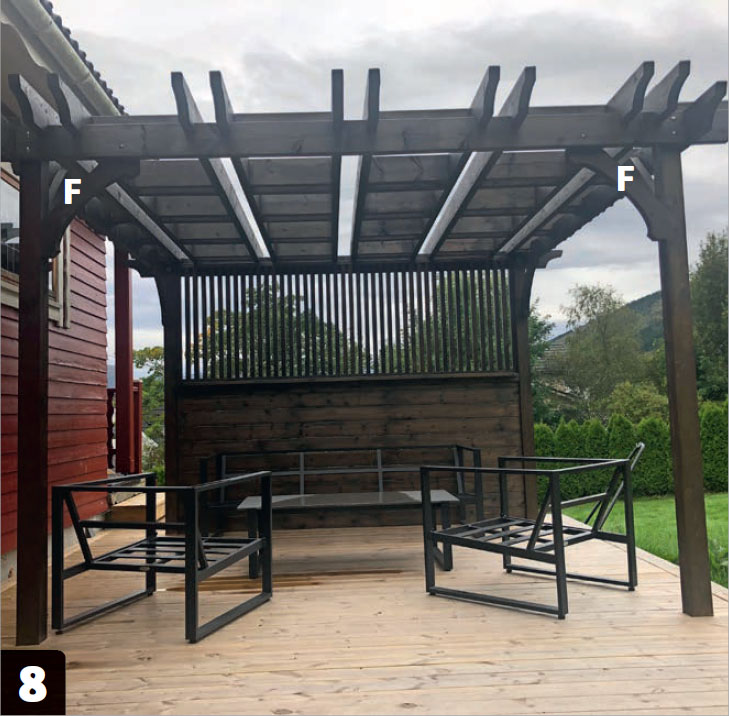

Pergolaen får en svart trebeskyttelse. Mal eventuelt materialene før de settes sammen. Her monteres også skråstivere (F) øverst på stolpene med bolter. De pynter opp, og gir ekstra styrke og stabilitet.

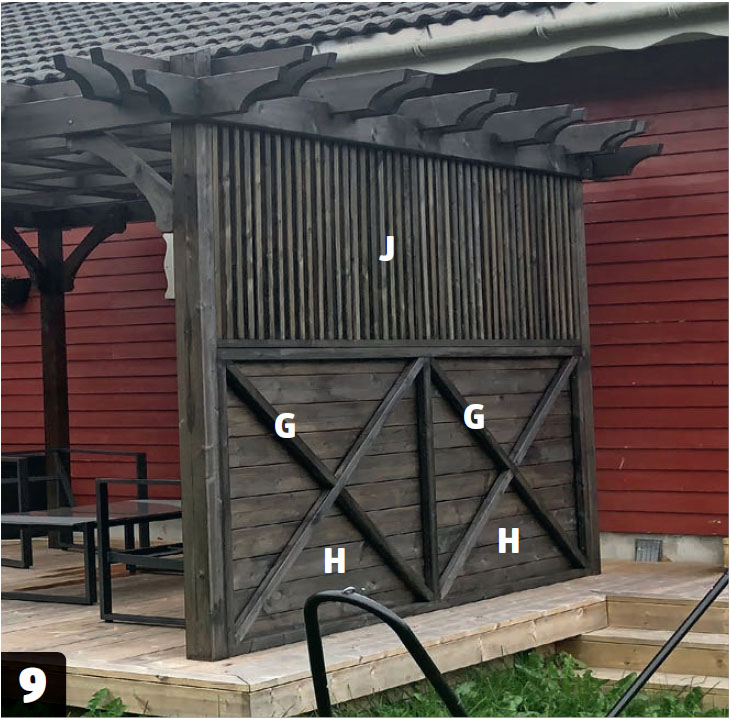

Den liggende bakkledningen (H) er satt fast til kryss (G) på den nederste delen av bakveggen. På den øverste delen er det satt opp stående lister (J) med avstand mellom. Det gjør det mulig å kikke ut.
Materialer
98 x 98 mm impregnert:
- 4 stolper (A) à 230 cm
48 x 148 mm impregnert:
- 4 toppsviller (B) à 354 cm
- 10 sperrer (C) à 354 cm
- 20 sperreender (D) à 29,5 cm
- 40 mellomstykker (E), 50 cm
- 6 skråstivere (F)
48 x 98 mm impregnert:
- 2 kryss til bakveggen (G)
22 x 98 mm bord:
- Liggende kledningsbord (H)
21 x 43 mm lister:
- Stående lister (J)
Dessuten:
- Plastrør
- Tørrbetong
- Stolpesko
- Bolter, 10 mm + muttere
- Skruer, 5 x 70 og 120 mm
- Trebeskyttelse, svart
Spesialverktøy
- Stemjern
Tidsforbruk
Cirka 2-3 uker.
Pris
Cirka 8000 kroner, uten terrassen.
Vanskelighetsgrad
Prosjektet krever nøyaktighet og presisjon for å få delene til å passe sammen.
Tegning

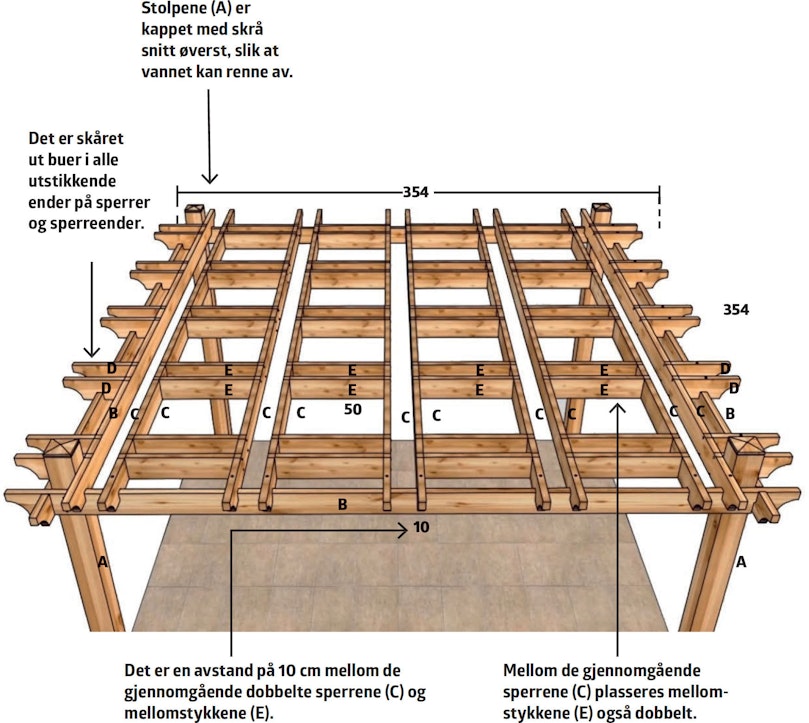

Slik er pergolaens tak bygget
De fleste pergolaer har et “åpent” tak med tverrgående sperrer. Her har pergolaen dobbelte sperrer, som minner om stiger når taket ses fra ovenfra, som på tegningen. Sperrene (C) i den ene retningen er gjennomgående, mens “sperrene” i den andre retningen er mellomstykker (E) og sperreender (D).
3D-modell
Video

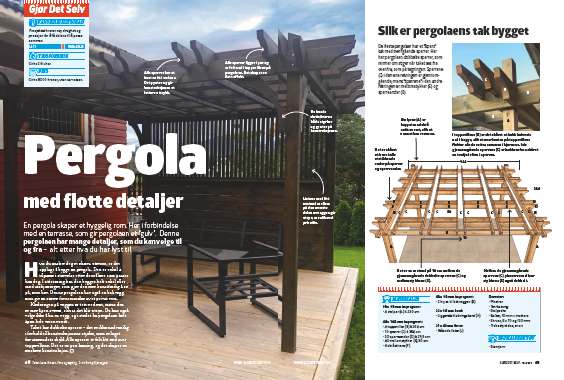

Magasinartikkel

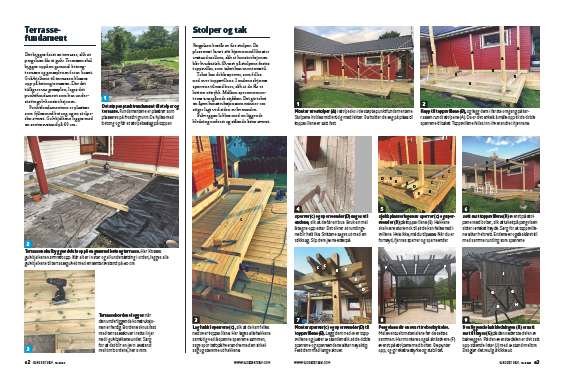

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
