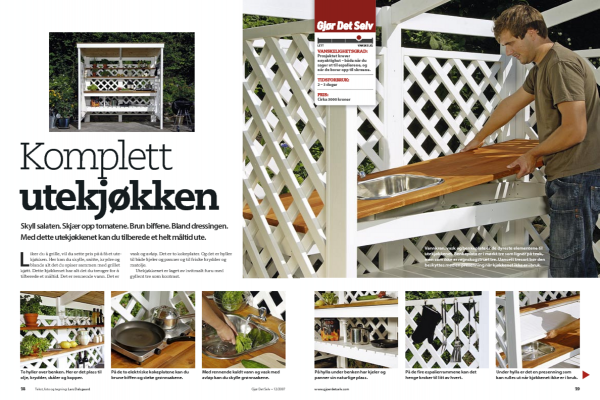

Intro
Veiledning
01

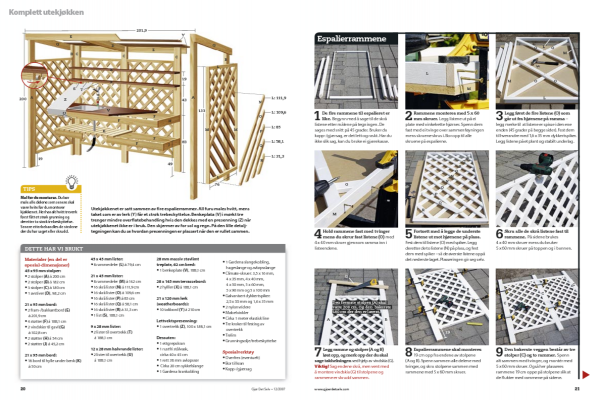

Espalierrammene
9
Trinn

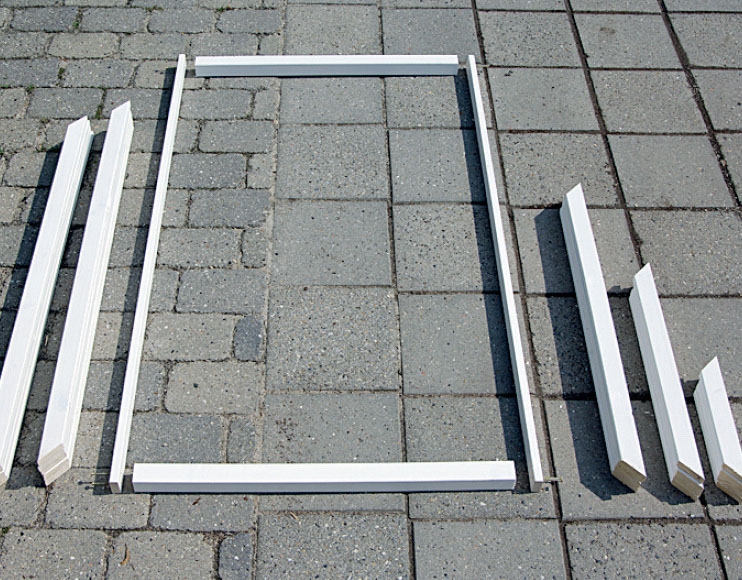

De fire rammene til espalieret er like. Begynn med å sage til de skrå listene etter målene på tegningen. De sages med snitt på 45 grader. Bruker du kapp-/gjærsag, er det lett og raskt. Har du ikke slik sag, kan du bruke ei gjærekasse.

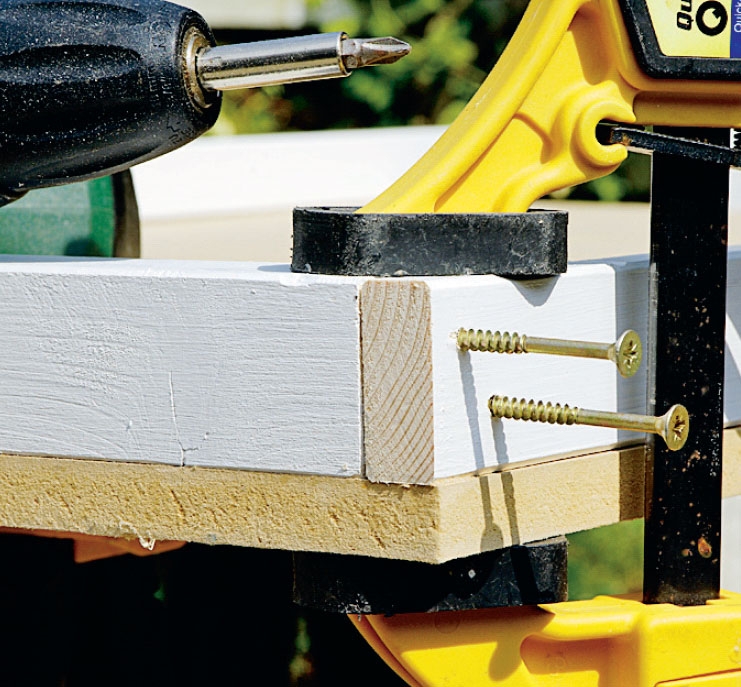

Rammene monteres med 5 x 60 mm skruer. Legg listene ut på ei plate med vinkelrette hjørner. Spenn dem fast med ei tvinge over sammenføyningen mens skruene skrus i. Bor opp til alle skruene på espalierne.

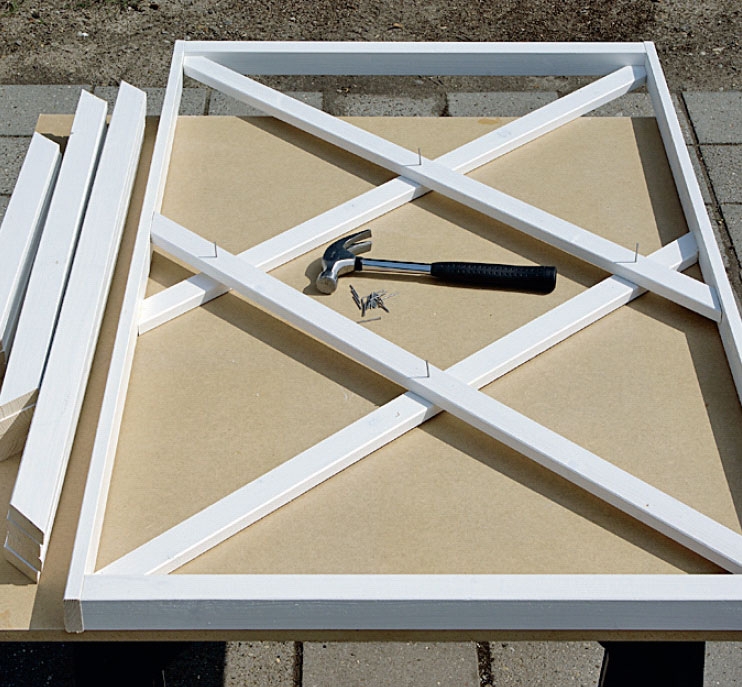

Legg først de fire listene (O) som går ut fra hjørnene på ramma - legg merke til at listene er spisse i den ene enden (45 grader på begge sider). Fest dem til hverandre med 1,6 x 35 mm dykkert spiker. Legg listene på et plant og stabilt underlag.

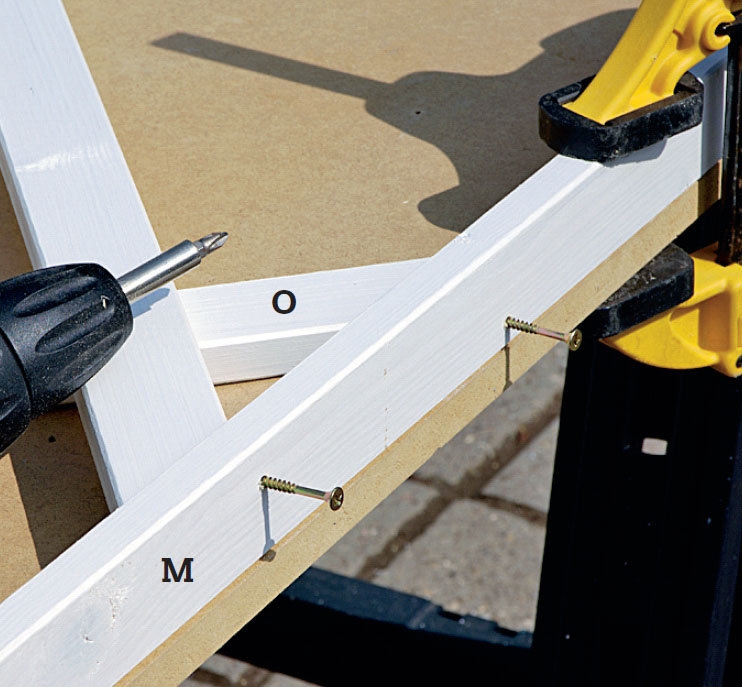

Hold rammene fast med tvinger mens du skrur fast listene (O) med 4 x 40 mm skruer gjennom ramma inn i listeendene.

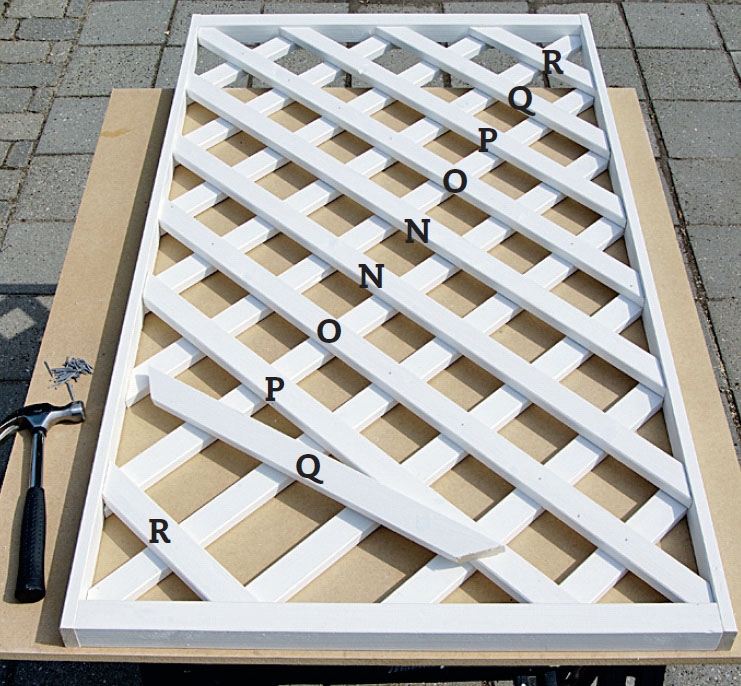

Fortsett med å legge de underste listene ut mot hjørnene på plass. Fest dem til listene (O) med spiker. Legg deretter de to listene (N) på plass, og fest dem med spiker - så de øverste listene oppå det nederste laget. Plasseringen gir seg selv.

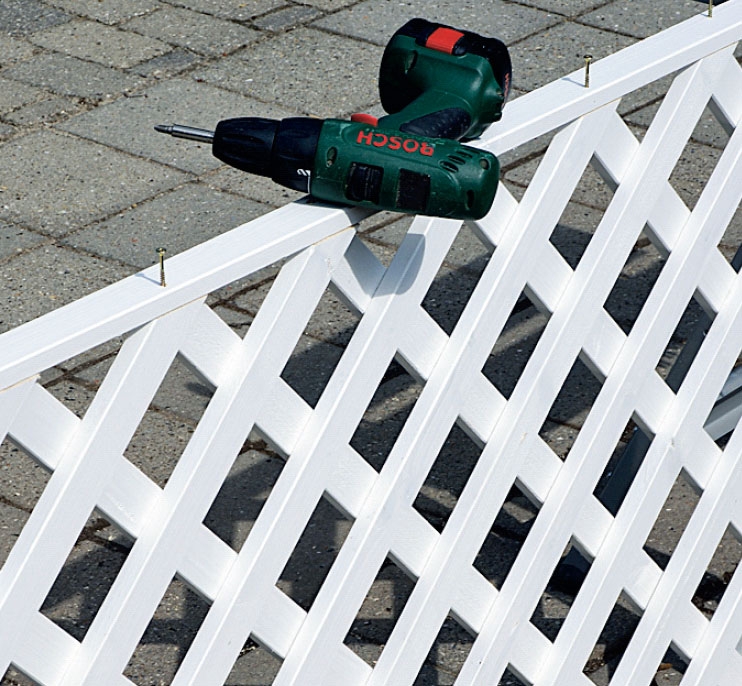

Skru alle de skrå listene fast til rammene. På sidene brukes 4 x 40 mm skruer mens du bruker 5 x 60 mm skruer på toppen og i bunnen.
Legg ramme og stolper (A og B) løst opp, og merk opp der du skal sage takhelningen ved hjelp av vindskia (G).
Viktig! Sag endene skrå, men vent med å montere vindskia (G) til stolpene og rammene er skrudd sammen.

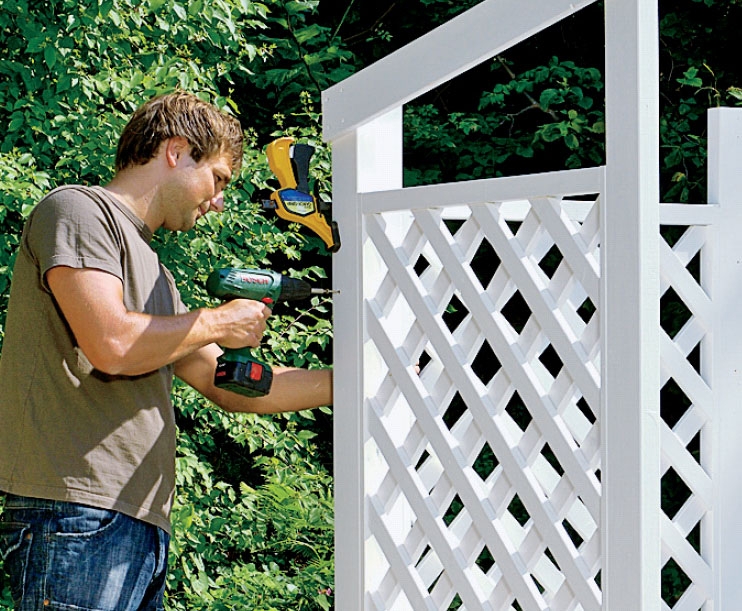

Espalierrammene skal monteres 19 cm opp fra endene av stolpene (A og B). Spenn sammen alle delene med tvinger, og skru stolpene sammen med rammene med 5 x 60 mm skruer.
02

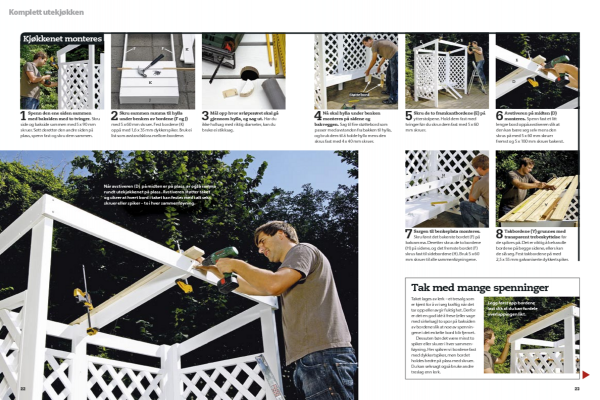

Kjøkkenet monteres
9
Trinn
Spenn den ene siden sammen med baksiden med to tvinger. Skru side og bakside sammen med 5 x 90 mm skruer. Sett deretter den andre siden på plass, spenn fast og skru dem sammen.

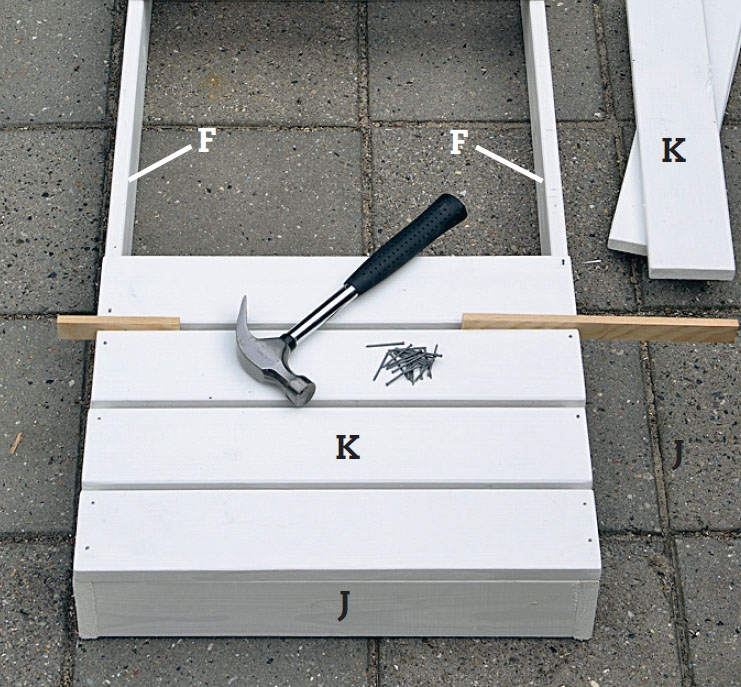

Skru sammen ramma til hylla under benken av bordene (F og J) med 5 x 60 mm skruer. Fest bordene (K) oppå med 1,6 x 35 mm dykkerspiker. Bruk ei list som avstandskloss mellom bordene.

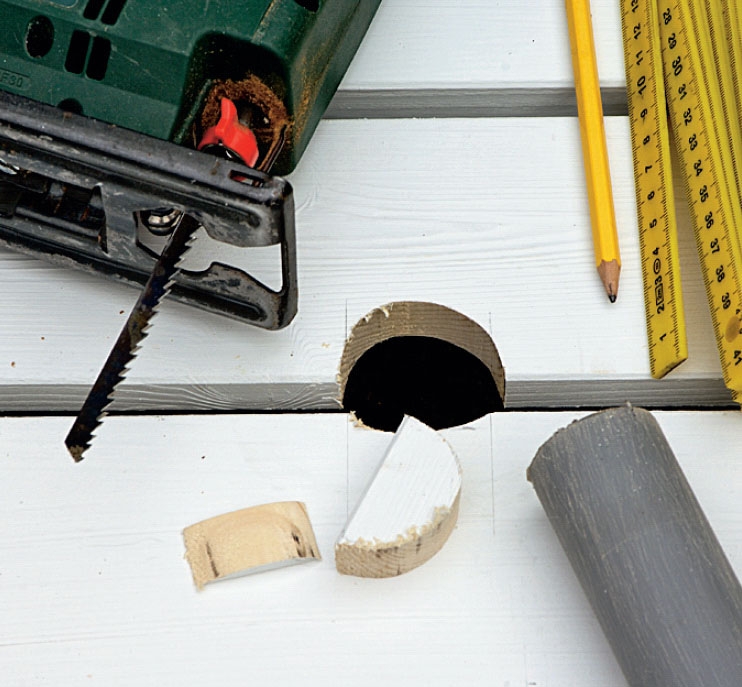

Mål opp hvor avløpsrøret skal gå gjennom hylla, og sag ut. Har du ikke hullsag med riktig diameter, kan du bruke ei stikksag.

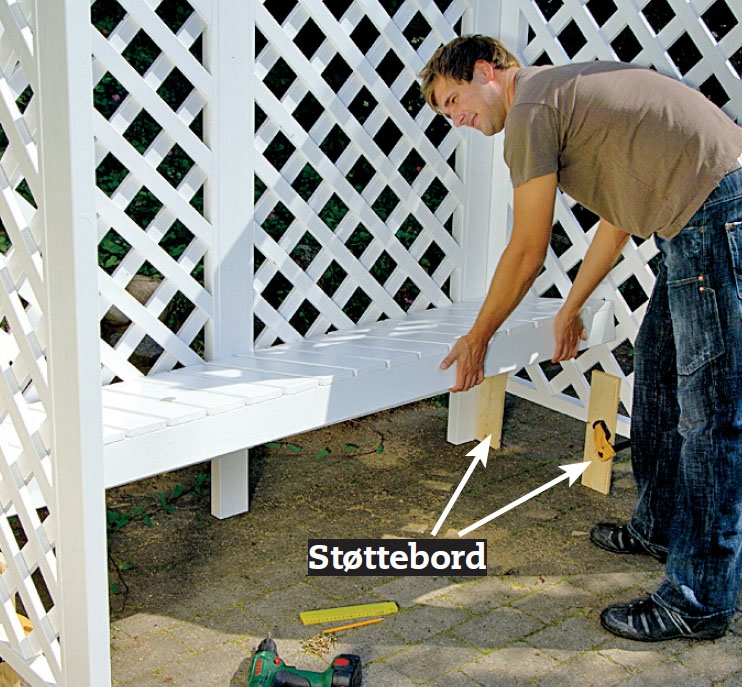

Nå skal hylla under benken monteres på sidene og bakveggen. Sag til fire støttebord som passer med avstanden fra bakken til hylla, og bruk dem til å holde hylla mens den skrus fast med 4 x 40 mm skruer.

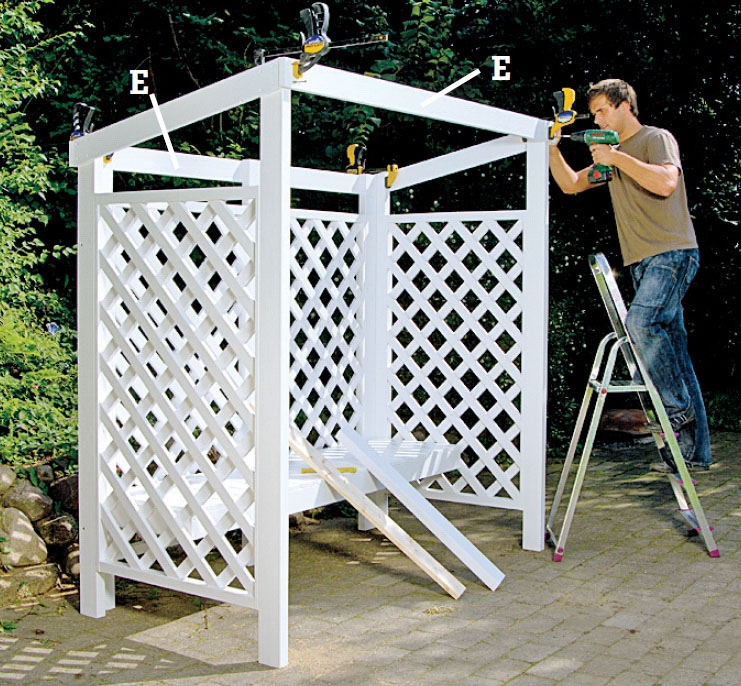

Skru de to framkantbordene (E) på ytterstolpene. Hold dem fast med tvinger før du skrur dem fast med 5 x 60 mm skruer.

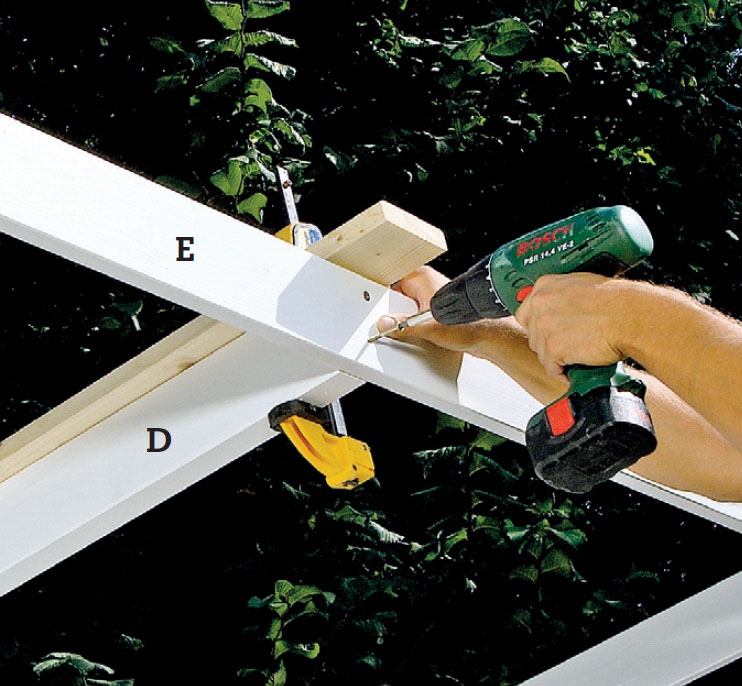

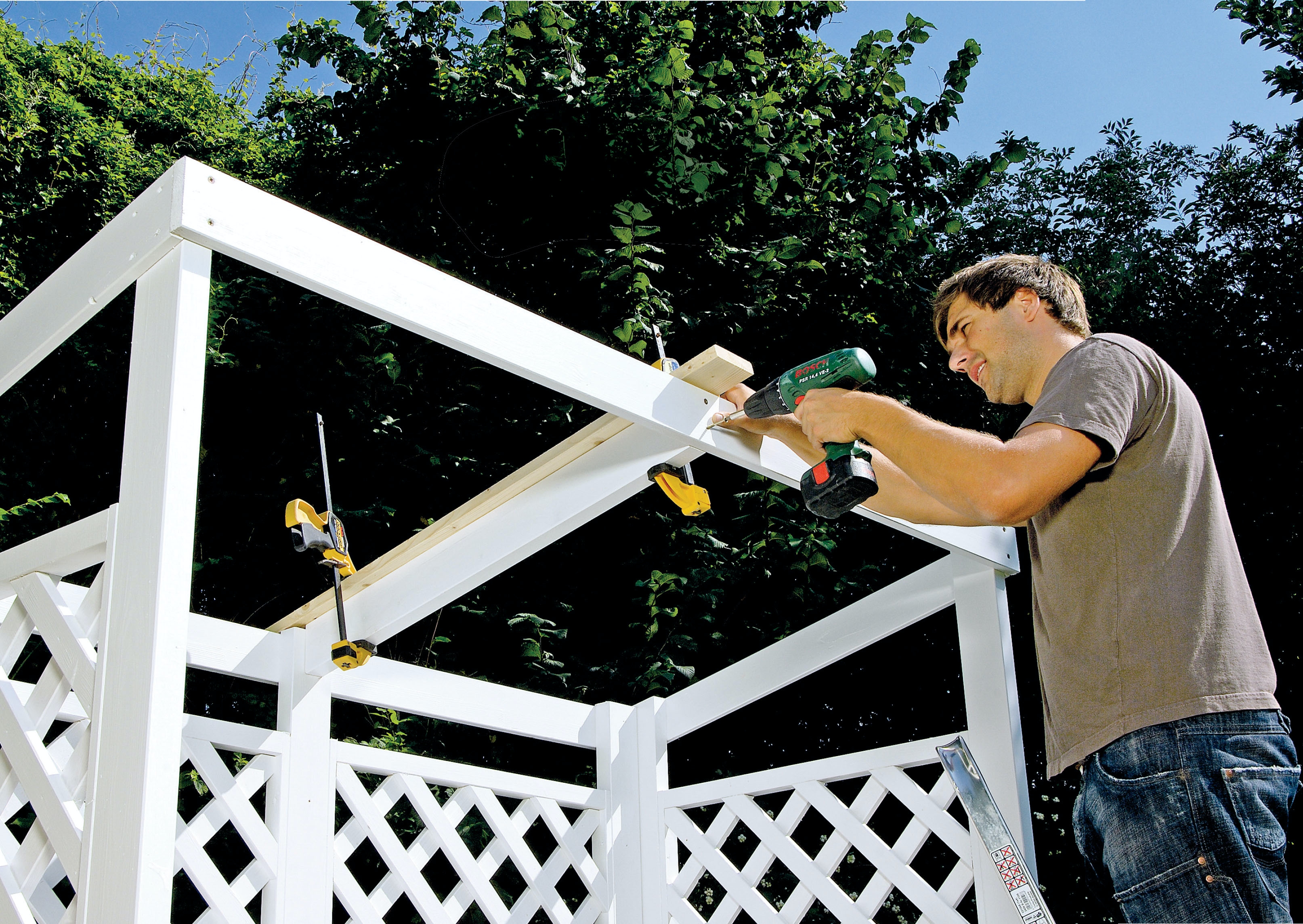

Avstiveren på midten (D) monteres. Spenn fast et litt lengre bord oppå avstiveren slik at den kan bære seg selv mens den skrus på med 5 x 60 mm skruer fremst og 5 x 100 mm skruer bakerst.

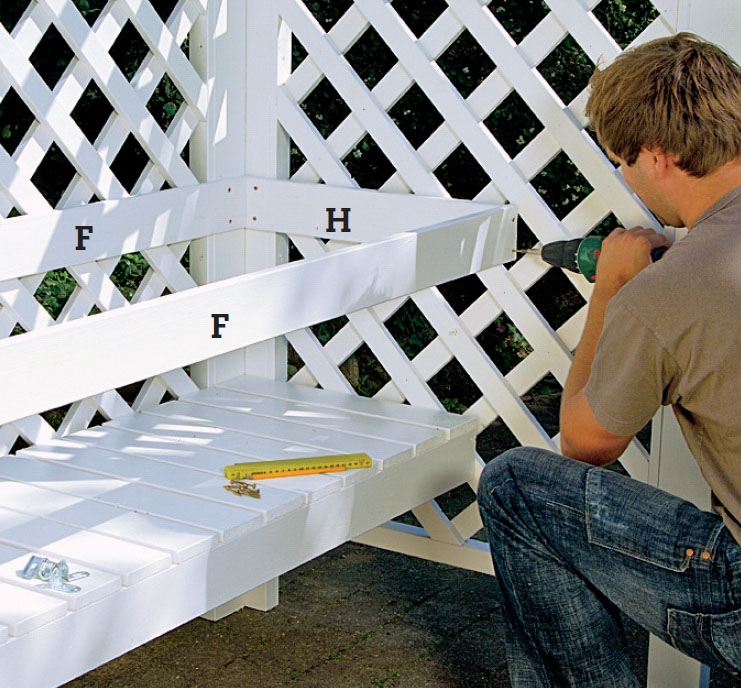

Sargen til benkeplata monteres. Skru først det bakerste bordet (F) på bakramma. Deretter skrus de to bordene (H) på sidene, og det fremste bordet (F) skrus fast til sidebordene (H). Bruk 5 x 60 mm skruer til alle sammenføyningene.

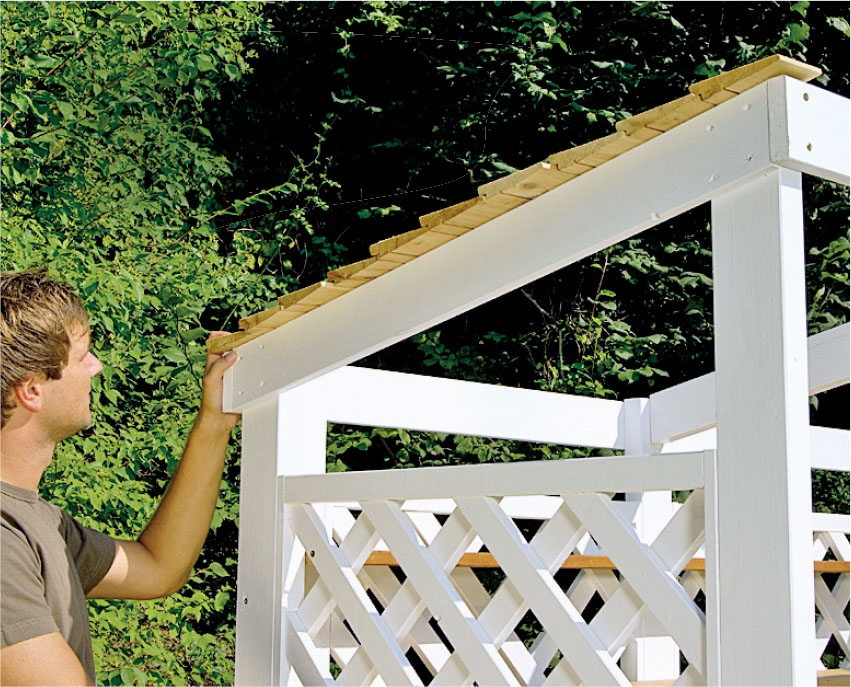

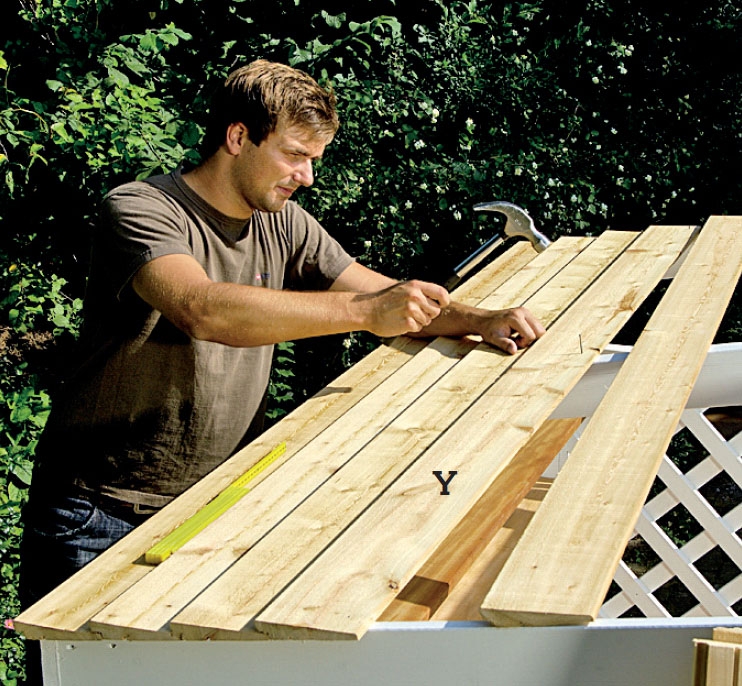

Takbordene (Y) grunnes med transparent trebeskyttelse før de spikres på. Det er viktig å behandle bordene på begge sidene, ellers kan de slå seg. Fest takbordene på med 2,5 x 55 mm galvaniserte dykkertspiker.
03

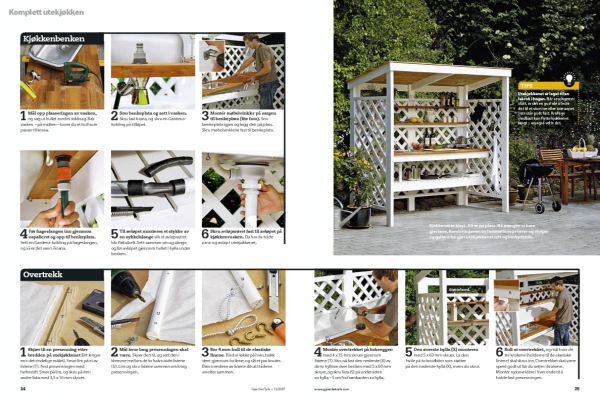

Kjøkkenbenken
6
Trinn

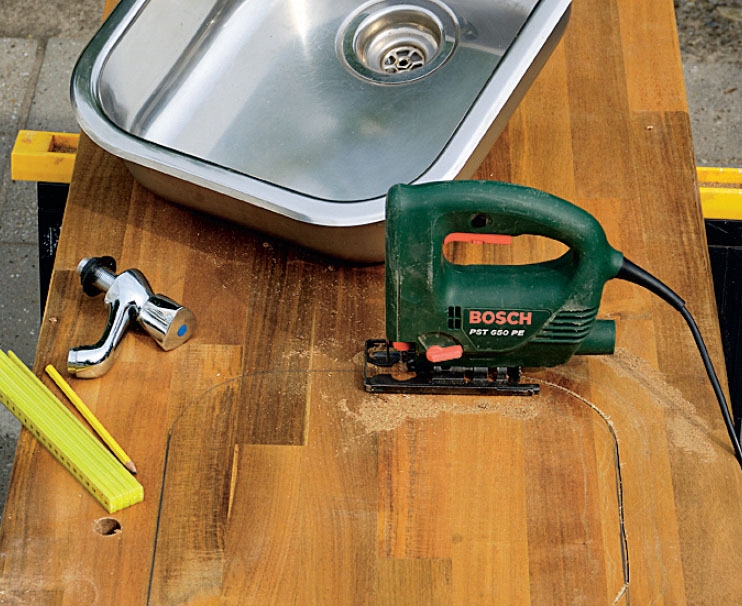

Mål opp plasseringen av vasken, og sag ut hullet med ei stikksag. Bak vasken - på midten - borer du et hull som passer til krana.

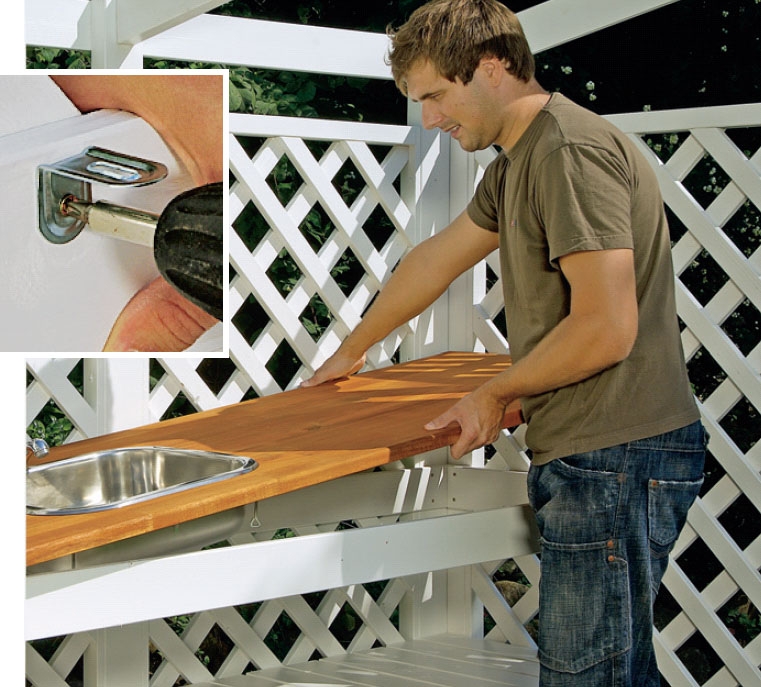

Montér møbelvinkler på sargen til benkeplata (lite foto). Snu benkeplata igjen og legg den på plass. Skru møbelvinklene fast til benkeplata.

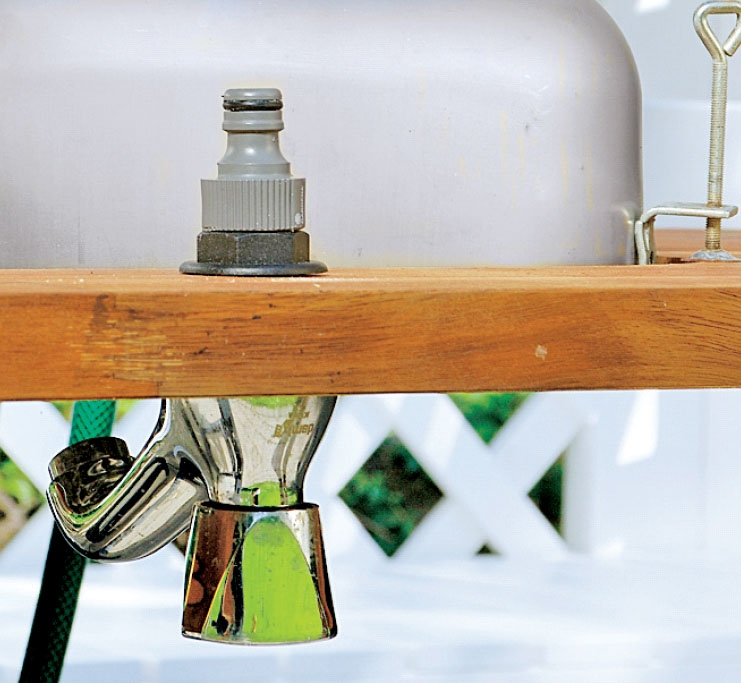

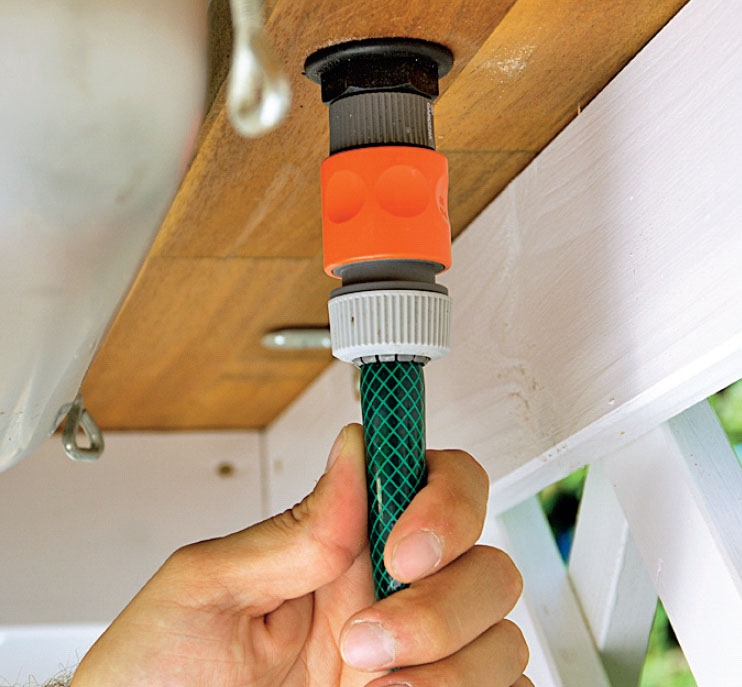

Før hageslangen inn gjennom espalieret og opp til benkeplata. Sett en Gardenakobling på hageslangen, og så er det vann i krana.

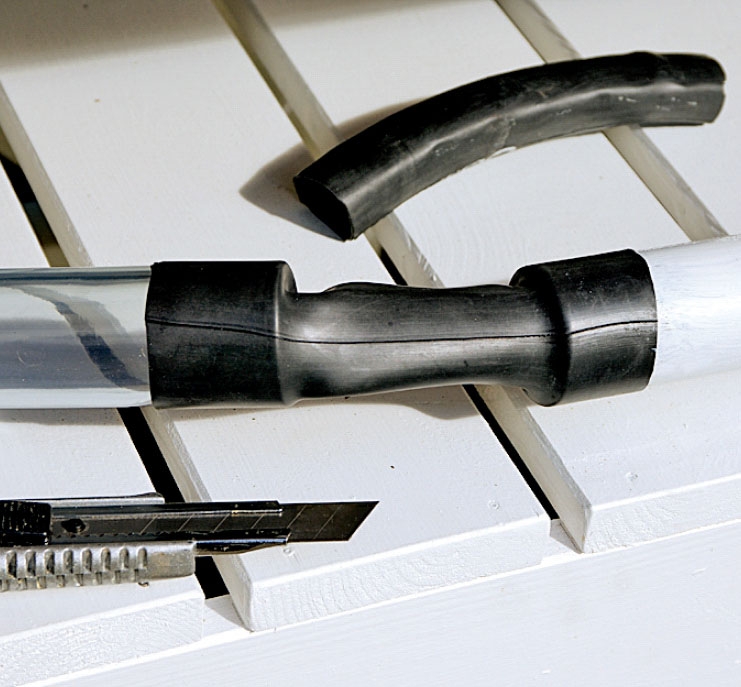

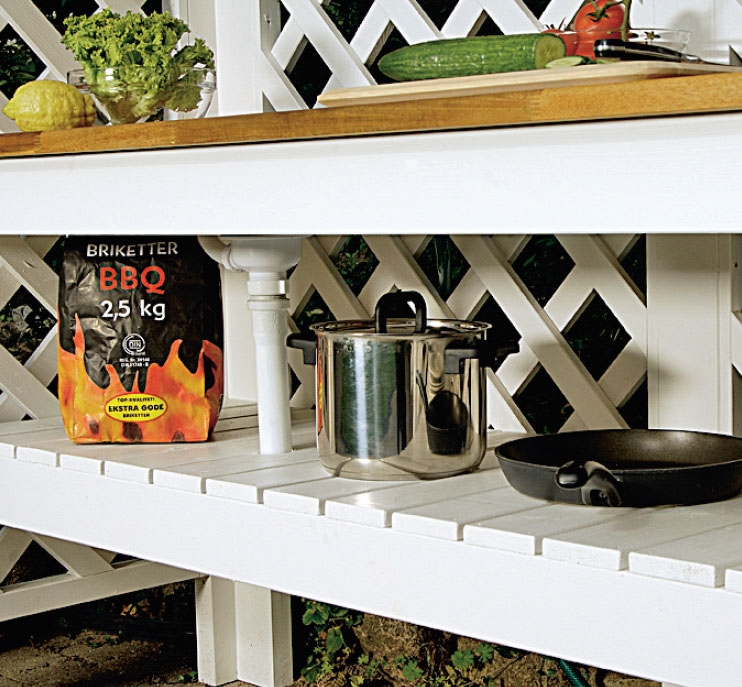

Til avløpet monteres et stykke av en sykkelslange slik at avløpsrøret blir fleksibelt. Sett sammen rør og slange, og før avløpet gjennom hullet i hylla under benken.
04
Overtrekk
7
Trinn

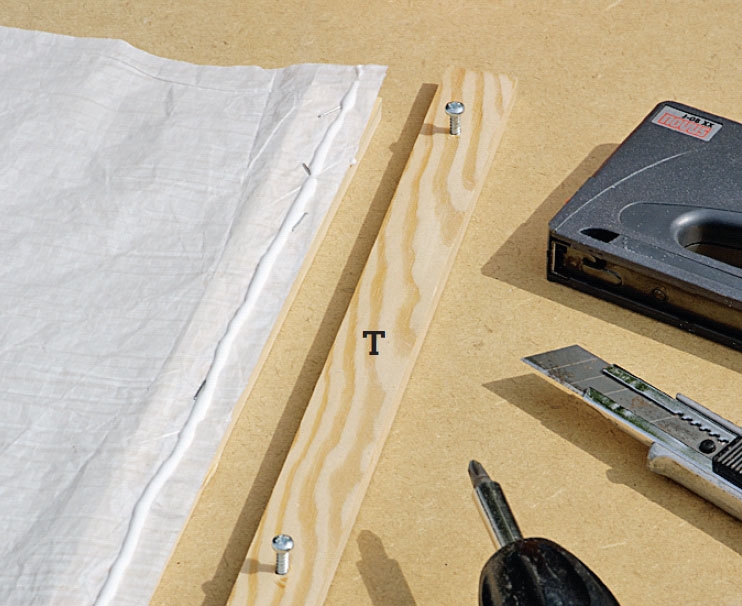

Skjær til en presenning etter bredden på utekjøkkenet (litt lengre enn det endelige målet). Smør lim på ei av listene (T). Fest presenningen med heftestift. Smør på lim, og skru på den andre lista med 3,5 x 16 mm skruer.

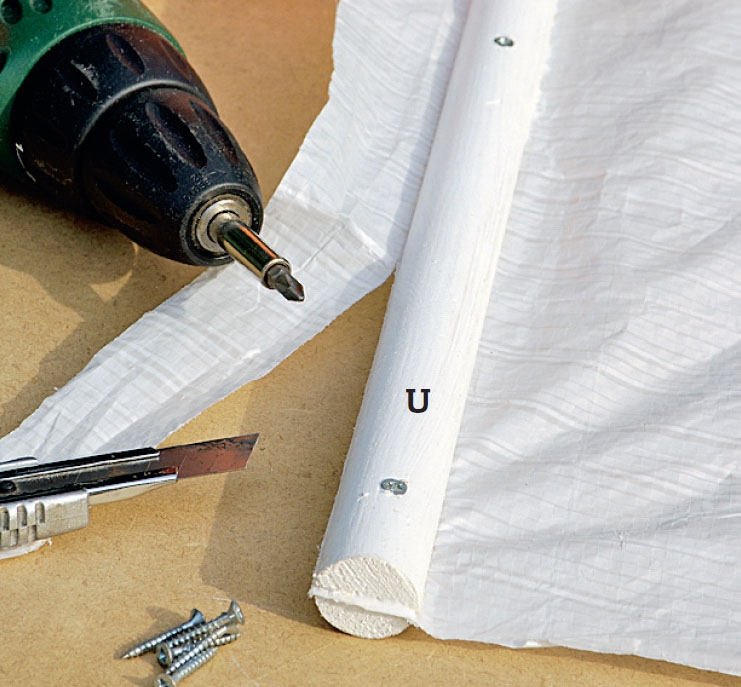

Mål hvor lang presenningen skal være. Skjær den til, og sett den i klemme mellom de to halvrunde listene (U). Lim og skru listene sammen omkring presenningen.

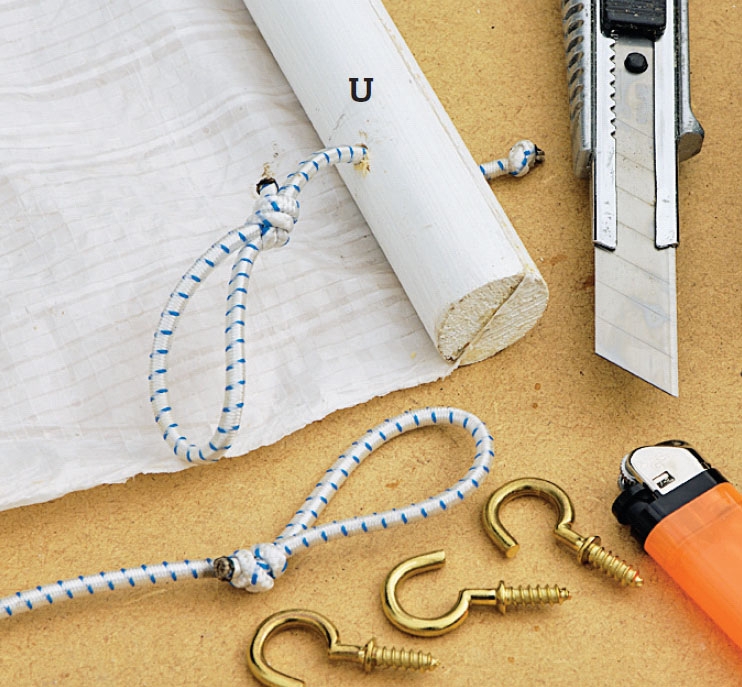

Bor 4 mm hull til de elastiske linene. Bind ei løkke på hver, trekk dem gjennom hullene, og slå et par knuter. Brenn endene av linene slik at trådene smelter sammen.

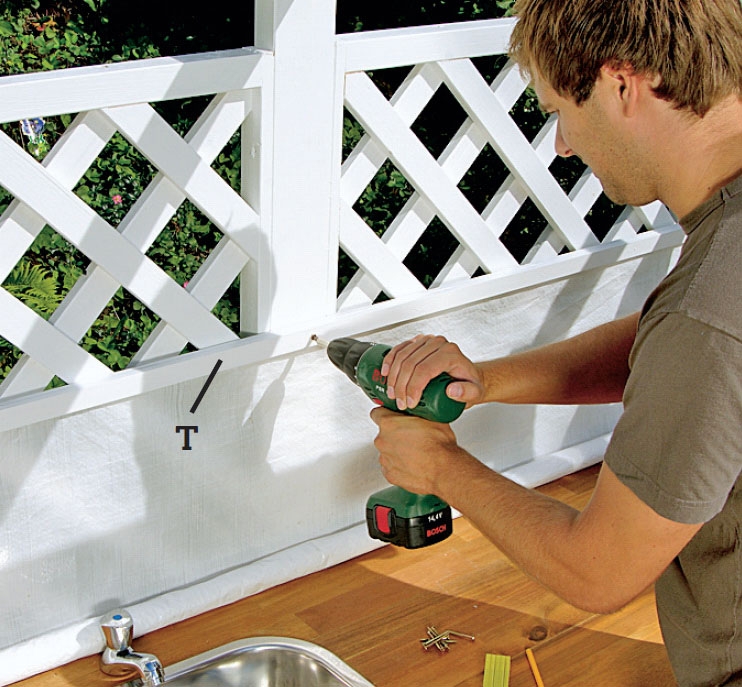

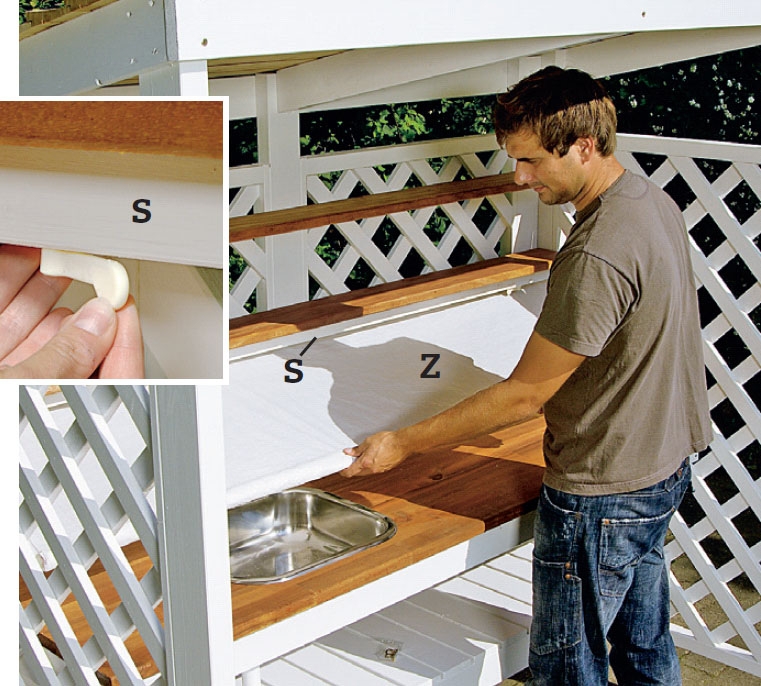

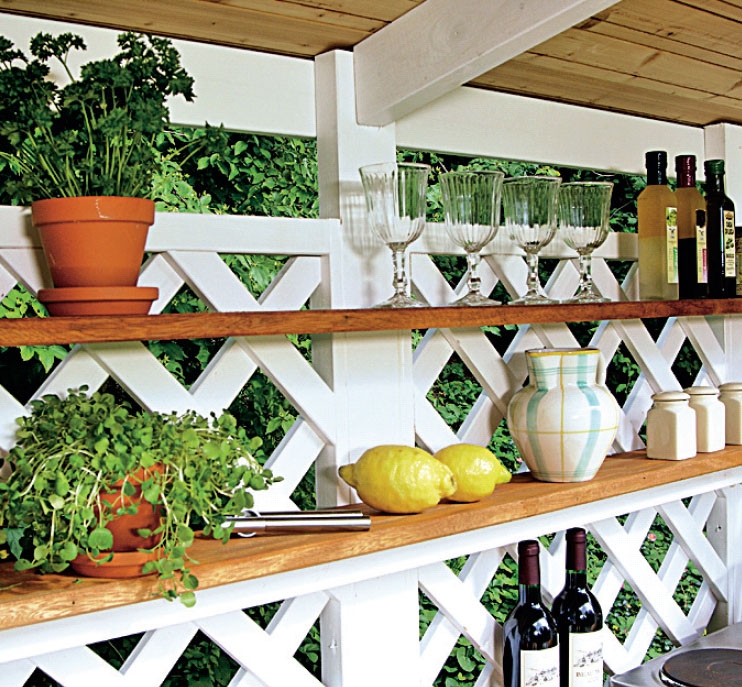

Montér overtrekket på bakveggen med 4 x 35 mm skruer gjennom listene (T). Skru så fast den nederste (X) av de to hyllene over benken med 5 x 60 mm skruer, og skru lista (S) på undersiden av hylla - 5 cm fra framkanten av hylla.

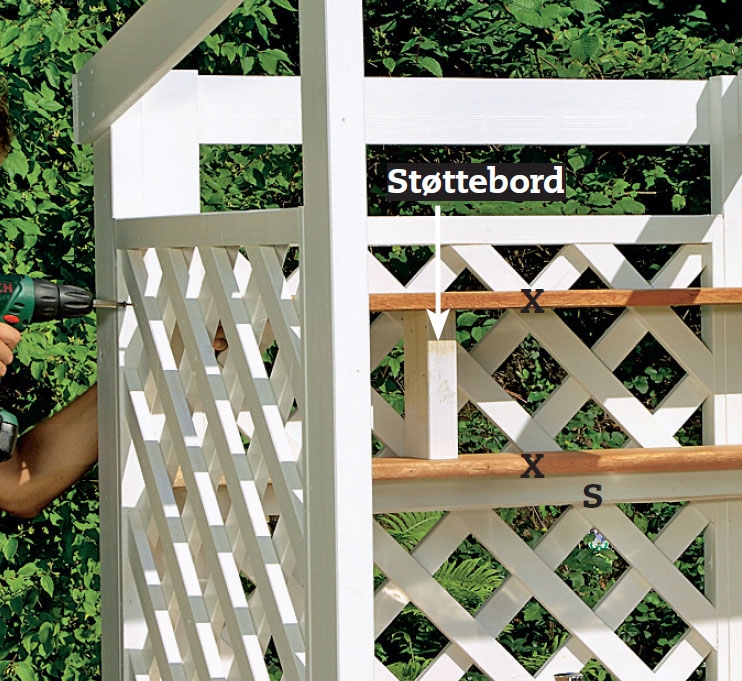

Den øverste hylla (X) monteres med 5 x 60 mm skruer. La den hvile på to bordbiter som støtter på den nederste hylla (X), mens du skrur.

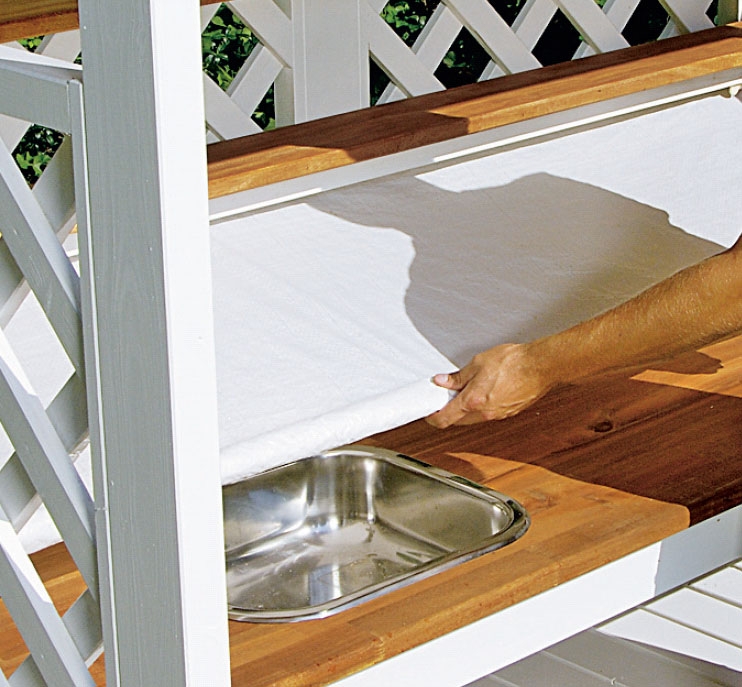

Rull ut overtrekket, og mål hvor de tre krokene (holderne til de elastiske linene) skal skrus inn. Overtrekket skal være spent godt ut før du setter i krokene. Montér nylonvridere i hver ende til å holde fast presenningen.
Materialer
45 x 95 mm stolper:
• 2 stolper (A) á 200 cm
• 2 stolper (B) á 182 cm
• 3 stolper (C) á 180 cm
• 1 avstiver (D), 98,2 cm
21 x 95 mm bord:
• 2 fram-/bakkantbord (E) á 201,9 cm
• 4 støtter (F) á 188,1 cm
• 2 vindskier til gavl (G) á 102,8 cm
• 2 støtter (H) á 54 cm
• 2 støtter (J) á 45,2 cm
21 x 95 mm bord:
• 18 bord til hylle under benk (K) á 50 cm
45 x 45 mm lister:
• 8 rammedeler (L) á 79,4 cm
21 x 45 mm lister:
• 8 rammedeler (M) á 142 cm
• 16 skrå lister (N) á 111,9 cm
• 16 skrå lister (O) á 109,6 cm
• 16 skrå lister (P) á 85 cm
• 16 skrå lister (Q) á 58,1 cm
• 16 skrå lister (R) á 31,3 cm
• 1 list (S), 188,1 cm
9 x 28 mm lister:
• 2 lister til overtrekk (T) á 188,1 cm
12 x 28 mm halvrunde lister:
• 2 lister til overtrekk (U) á 188,1 cm
28 mm massiv stavlimt treplate, 62 cm bred:
• 1 benkeplate (V), 188,1 cm
28 x 145 mm terrassebord:
• 2 hylller (X) á 188,1 cm 21 x 120 mm lerk (weatherboards):
• 10 takbord (Y) á 210 cm
Lettvektspresenning:
• 1 overtrekk (Z), 100 x 188,1 cm
Dessuten:
• 1 ettgrepskran
• 1 rustfri stålvask, cirka 40 x 45 cm
• 1 rett 38 mm avløpsrør
• Cirka 20 cm sykkelslange
• 1 Gardena krankobling
• 1 Gardena slangekobling, hageslange og avløpsslange
• Climate-skruer: 3,5 x 16 mm, 4 x 35 mm, 4 x 40 mm, 4 x 50 mm, 5 x 60 mm, 5 x 90 mm og 5 x 100 mm
• Galvanisert dykkertspiker: 2,5 x 55 mm og 1,6 x 35 mm
• 2 nylonvridere
• Møbelvinkler
• Cirka 1 meter elastisk line
• Tre kroker til festing av overtrekk
• Trelim
• Grunningsolje/trebeskyttelse
Spesialverktøy
• Overfres (eventuelt)
• Bor til kran
• Kapp-/gjærsag
Tidsforbruk
2 - 3 dager
Pris
Cirka 3000 kroner
Vanskelighetsgrad
Prosjektet krever nøyaktighet - både når du sager ut til espalierene, og når du borer opp til skruene.

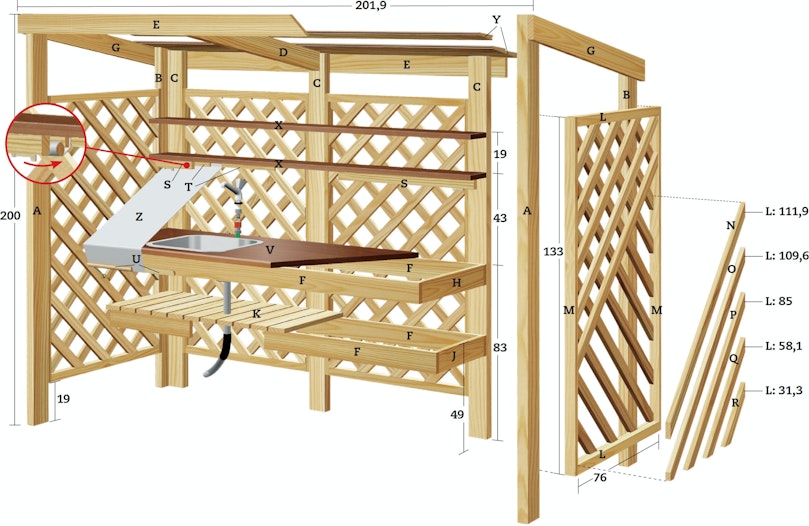

Tegning

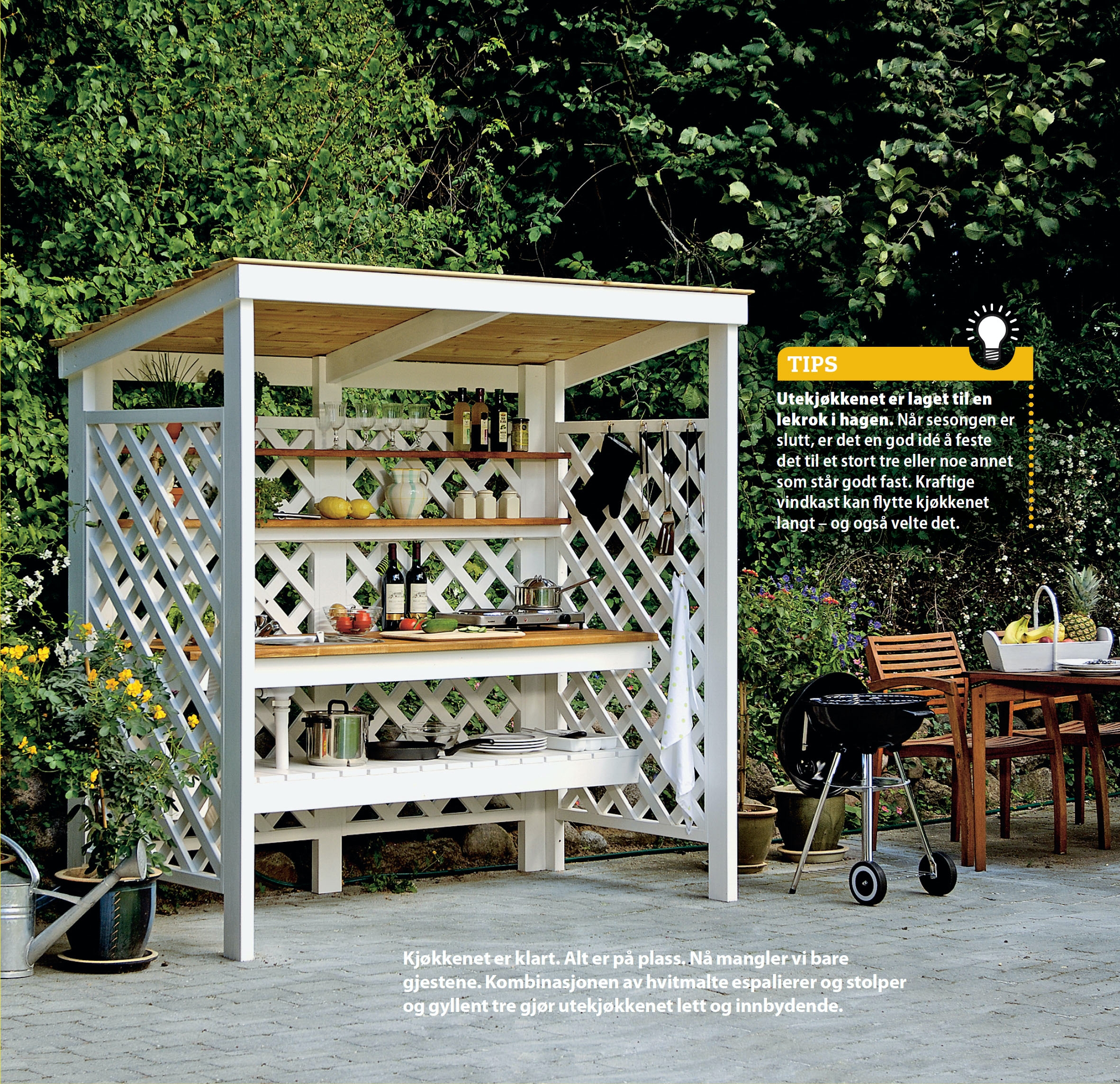

Utekjøkkenet er satt sammen av fire espalierrammer. All furu males hvitt, mens taket som er av lerk (Y) får et strøk trebeskyttelse. Benkeplata (V) i mørkt tre trenger mindre overflatebehandling hvis den dekkes med en presenning (Z) når utekjøkkenet ikke er i bruk. Den skjermer av for sol og regn. På den lille detaljtegningen kan du se hvordan presenningen er plassert når den er rullet sammen.
