Intro
Veiledning
01
Lag understellet først
5
Trinn

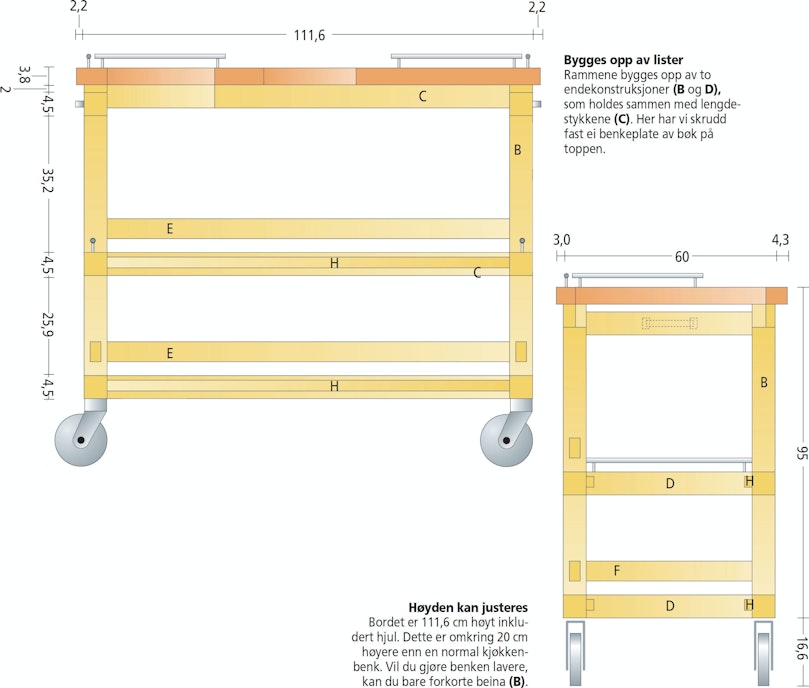

Understellet lages av to rammer av lister som innbyrdes festes til seks andre lister. Elementene kan monteres på flere forskjellige måter, og i tipsboksen på motsatt side kan du se to andre måter enn den vi viser her.

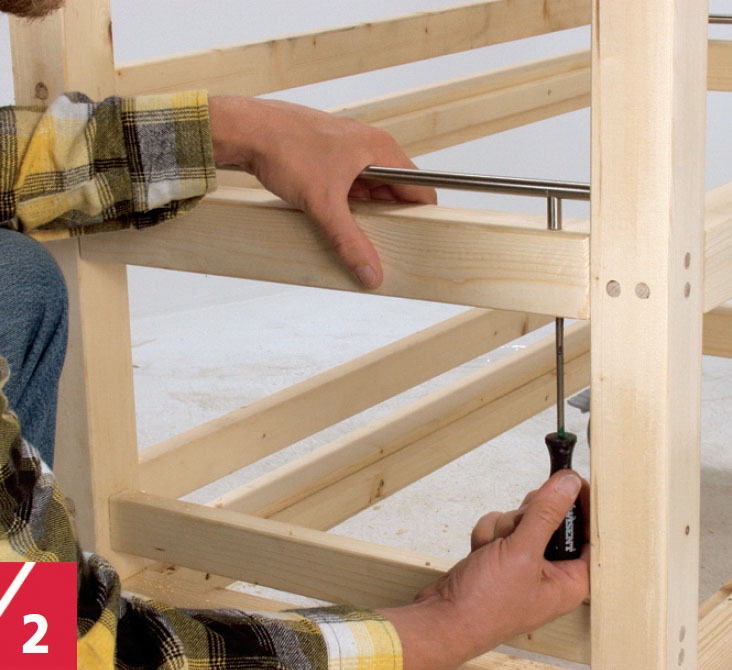

Møbelhåndtakene monteres med skruene som følger med. Er ikke skruene lange nok, kan de forsenkes dypt i benkeplata. Du trenger ikke å dekke hullene fordi de er på undersiden av plata.

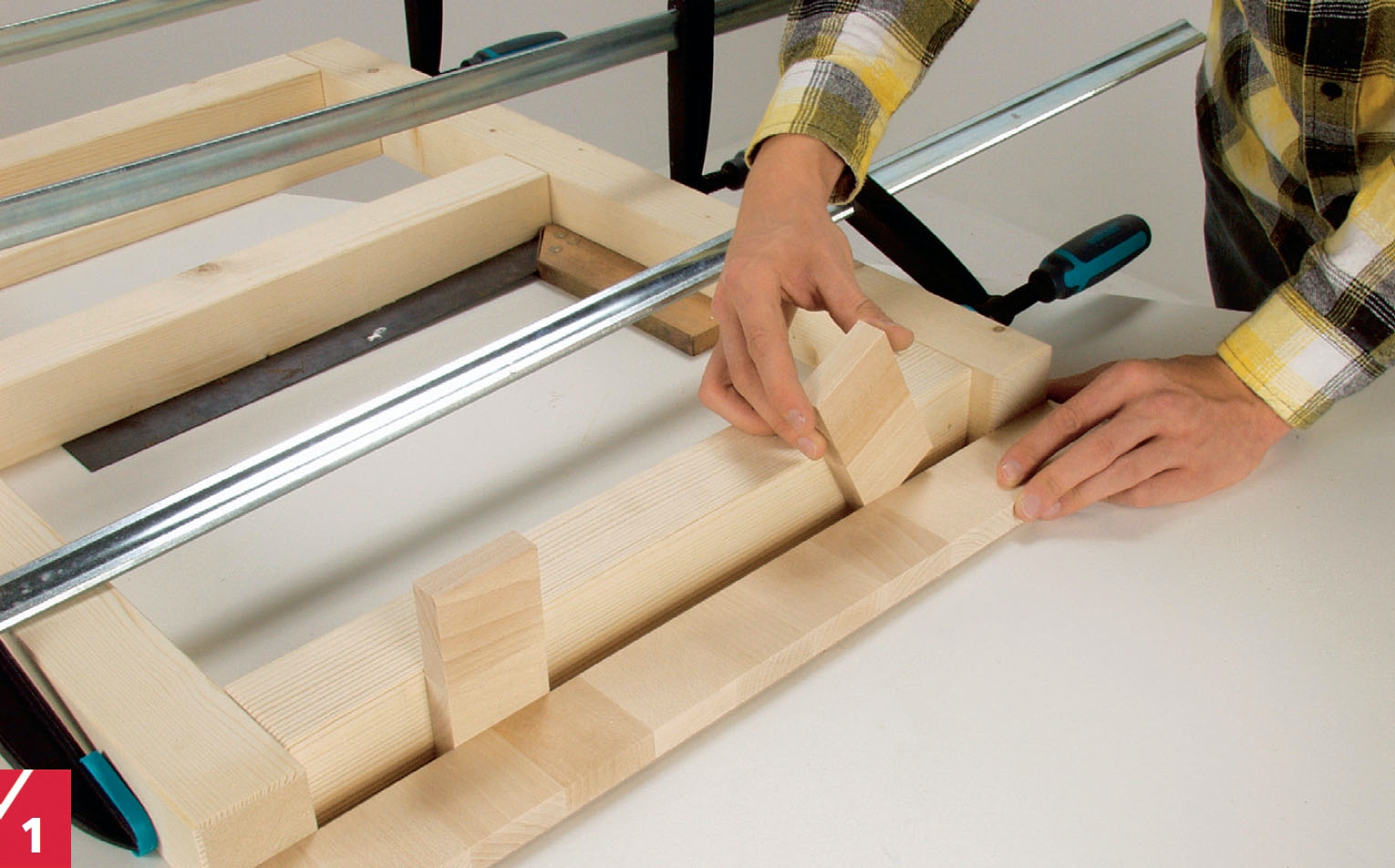

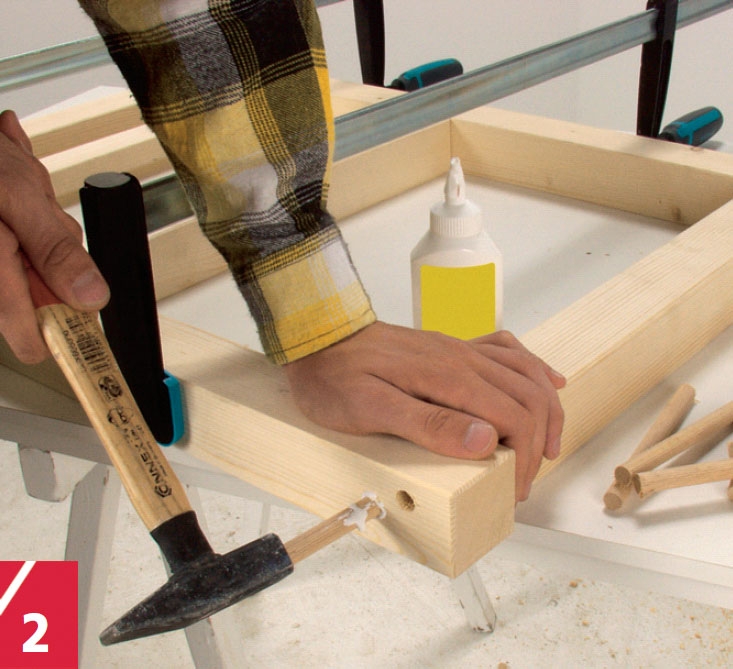

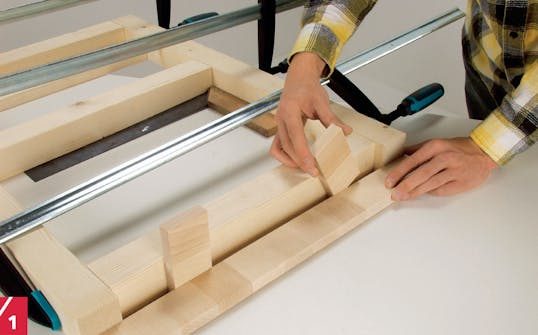

Sett bein (B) og tverrlister (D) i press med lim imellom. For bedre å kunne få tak på de håndtakene som senere skal settes på de to øverste tverrlistene, monteres disse to stykkene 2 cm fra overkanten av beina. (Se tegninga.) Bruk avstandsstykker.

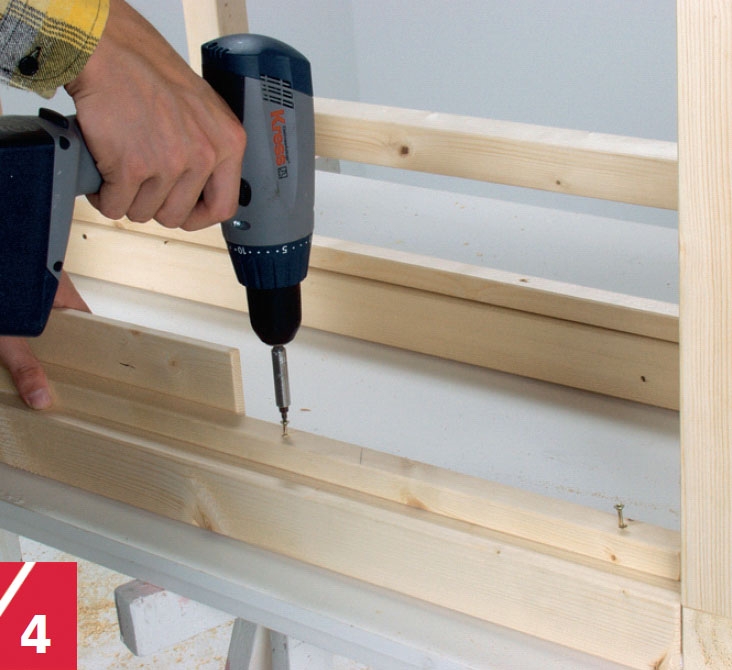

Skru fast hyllestøttene (H) på lengdestykkene (C) med 4 x 40 mm skruer. De skal plasseres slik at det er 11 mm fra overkanten av listene til overkanten på lengdestykket.
02

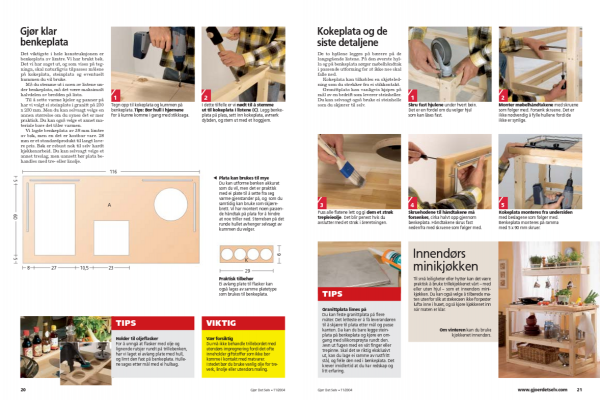

Gjør klar benkeplata
2
Trinn

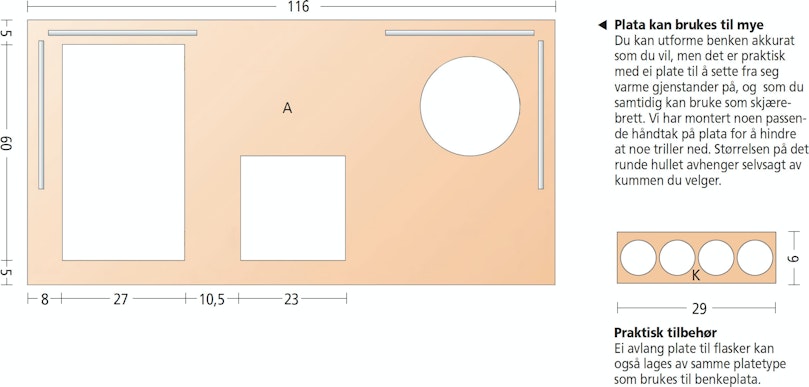

Det viktigste i hele konstruksjonen er benkeplata av limtre. Vi har brukt bøk. Det vi har saget ut, og som vises på tegninga, skal naturligvis tilpasses målene på kokeplata, steinplata og eventuelt kummen du vil bruke.

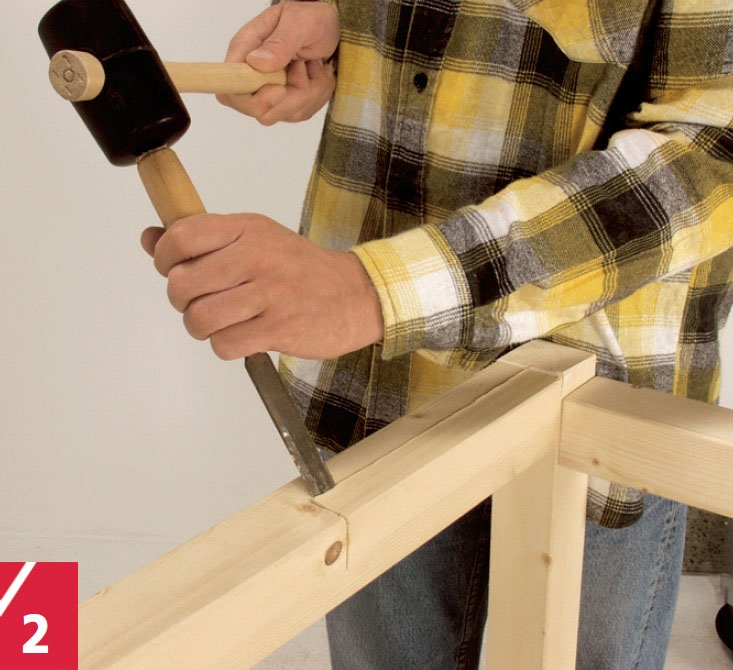

Må du stemme ut i noen av listene under benkeplata, må det være maksimalt halvdelen av bredden på lista.
Til å sette varme kjeler og panner på har vi valgt ei steinplate i granitt på 230 x 230 mm. Men du kan selvsagt velge en annen størrelse om du synes det er mer praktisk. Du kan også velge et annet materiale bare det tåler varmen.
Vi lagde benkeplata av 38 mm limtre av bøk, men en det er kostbar vare. 28 mm er et standardprodukt til langt lavere pris. Bøk er robust nok til selv hardt kjøkkenarbeid. Du kan selvsagt velge et annet treslag, men uansett bør plata behandles med tre- eller linolje.
Tegn opp til kokeplata og kummen på benkeplata.

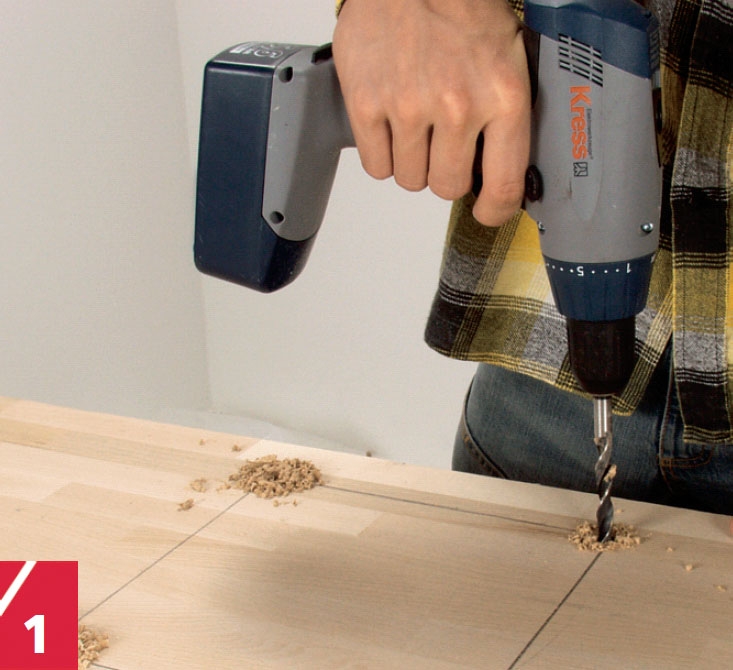

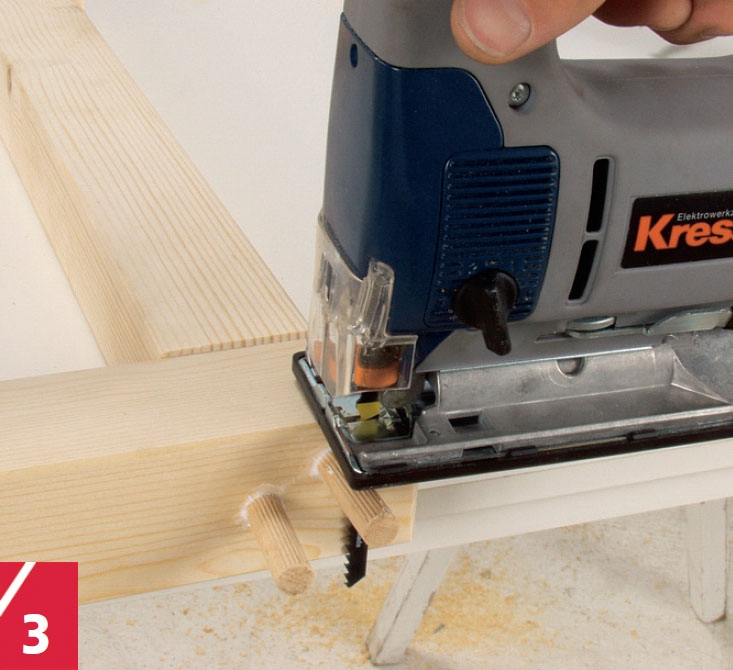

Tips: Bor hull i hjørnene for å kunne komme i gang med stikksaga.
03
Kokeplata og de siste detaljene
5
Trinn

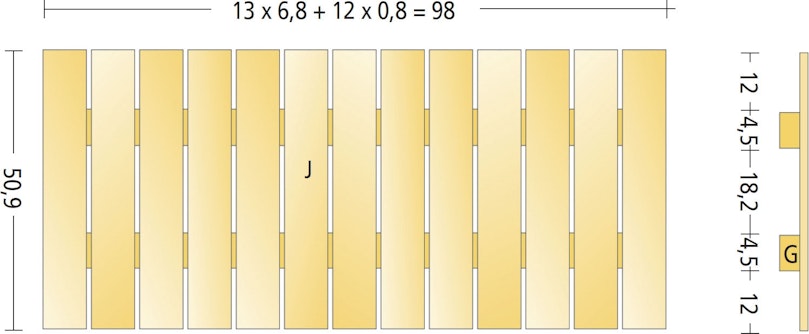

De to hyllene legges på bærere på de langsgående listene. På den øverste hylla og på benkeplata sørger møbelhåndtak i passende utforming for at ikke noe skal falle ned.
Kokeplata kan tilkobles en skjøteledning som du strekker fra ei stikkontakt.
Granittplata kan vanligvis kjøpes på mål av en bedrift som leverer steinheller. Du kan selvsagt også bruke ei steinhelle som du skjærer til selv.

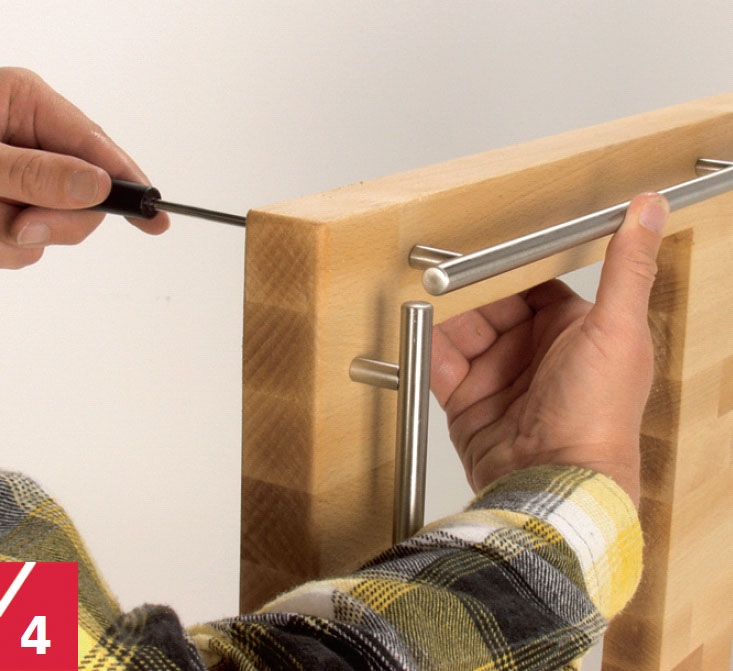

Monter møbelhåndtakene med skruene som følger med. Forsenk skruene. Det er ikke nødvendig å fylle hullene fordi de ikke er synlige.

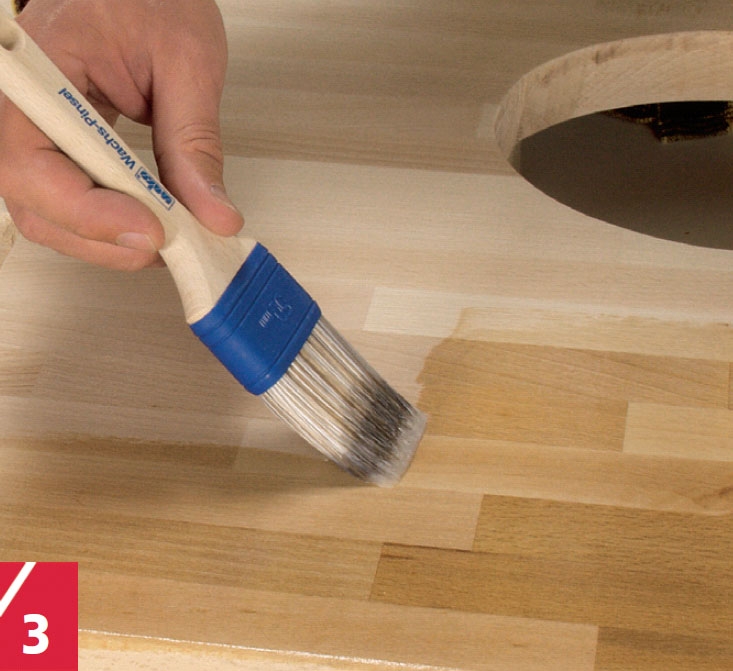

Puss alle flatene lett og gi dem et strøk trepleieolje. Det blir penest hvis du avslutter med et strøk i åreretningen.

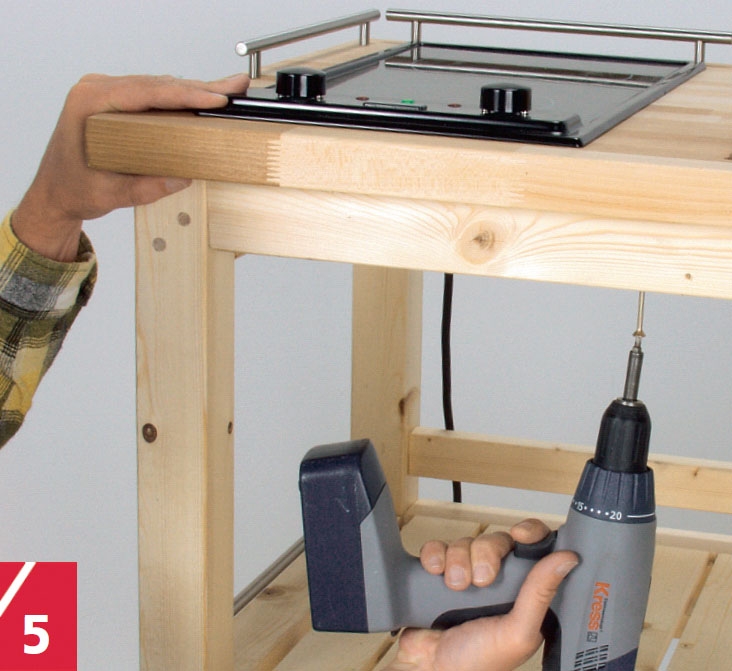

Skruehodene til håndtakene må forsenkes, cirka halvt opp gjennom benkeplata. Håndtakene skrus fast nedenfra med skruene som følger med.
Materialer
38 el. 28 mm benkeplate i bøk limtre:
• 1 plate (A), 116 x 70 cm
Av 68 x 68 mm glattkant:
• 4 bein (B) á 91,2 cm
• 6 lengdestykker (C) á 98 cm
• 6 tverrlister (D) á 50,9 cm
Av 33 x 45 mm glattkant:
• 2 lekter (E) á 98 cm
• 2 lekter (F) á 50,9 cm
• 4 lekter (G) á 98 cm til hyllene
Av 21 x 21 mm glattkant:
• 4 hyllestøtter (H) á 98 cm
Av 15 x 68 mm glattkant:
• 26 stk. á 50,9 cm til hyller (J)
Dessuten:
• 1 steinplate, 23 x 23 cm
• 1 kokeplate
• 1 plate til flasker (K) av 18 mm limtre, 9 x 29 cm
• Vannfast trelim, f.eks. PU-lim
• Trepleieolje

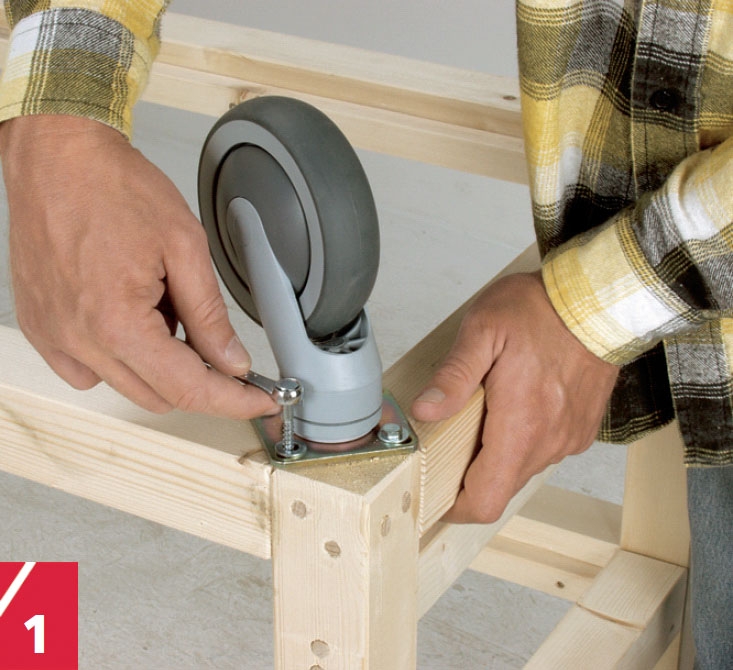

• 4 transporthjul med tilhørende skruer
• 2 møbelhåndtak med tilhørende skruer til sidene
• 4 møbelhåndtak på ca. 50 cm til benkeplata
• 1 knaggrekke
• 2 møbelhåndtak på ca. 43 cm til øverste hylle
• Ca. 1,5 m trepluggstang, 8 mm
• 4 x 40 og 5 x 90 mm skruer for utebruk
Pris
ca. 2000 kroner pluss kokeplate.
