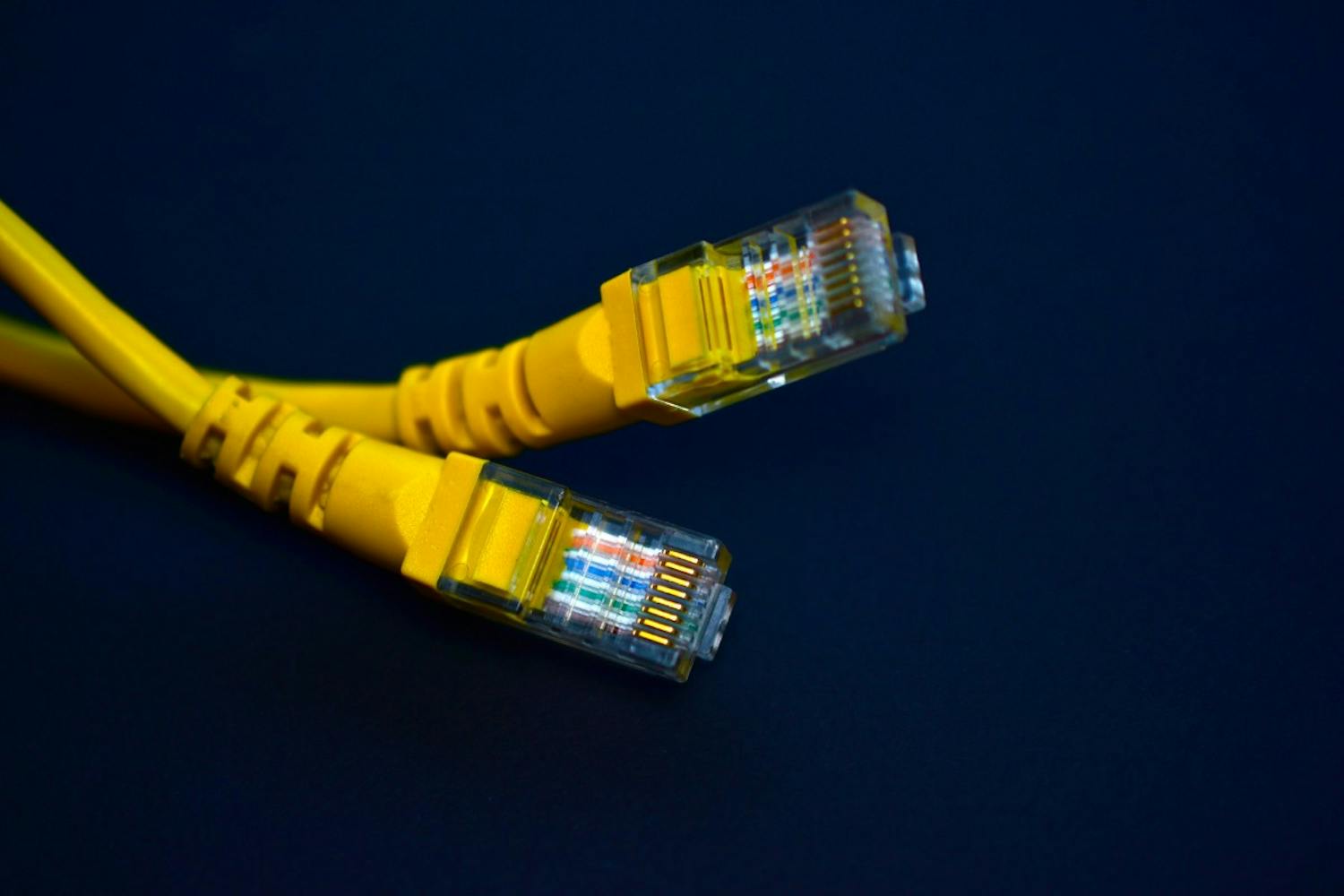

Monter rj45-stikk
7
Trinn
Når du skal lage et kablet nettverk, er det klart enklest å tilpasse en ferdig kabel, som allerede har stikk i begge ender. Cat6-patchkabler, som vi bruker i veiledningen, finnes i et hav av lengder, og en på 15 meter kan kjøpes flere steder til under 200 kroner.
Bor hull i veggen som passer til tykkelsen på kabelen (typisk 6-7 mm), klipp av det ene stikket, trekk kabelen fra ruteren til enheten den skal kobles til, klipp av overskytende kabel og monter deretter et nytt stikk i enden.

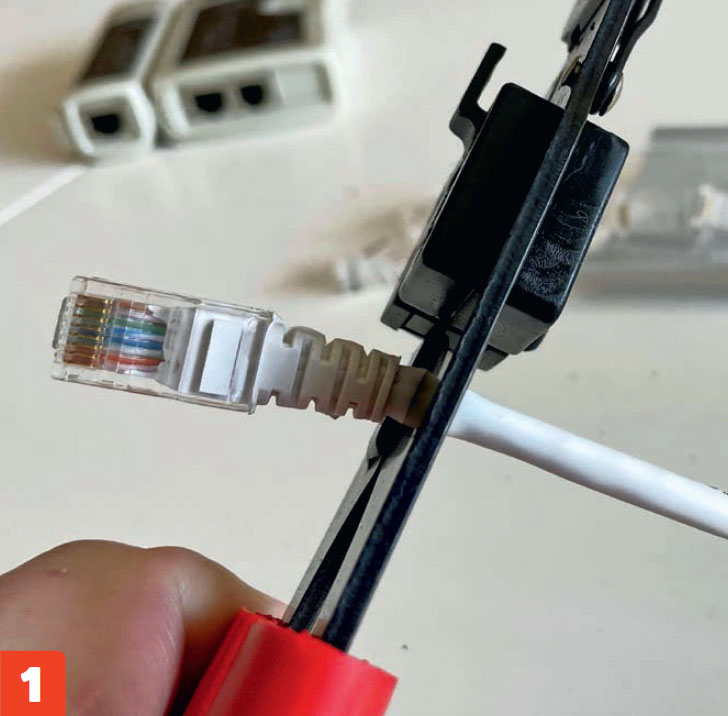

Klipp av stikket i en den ene enden av kabelen, og trekk kabelen mellom ruteren og enheten som skal kobles til.

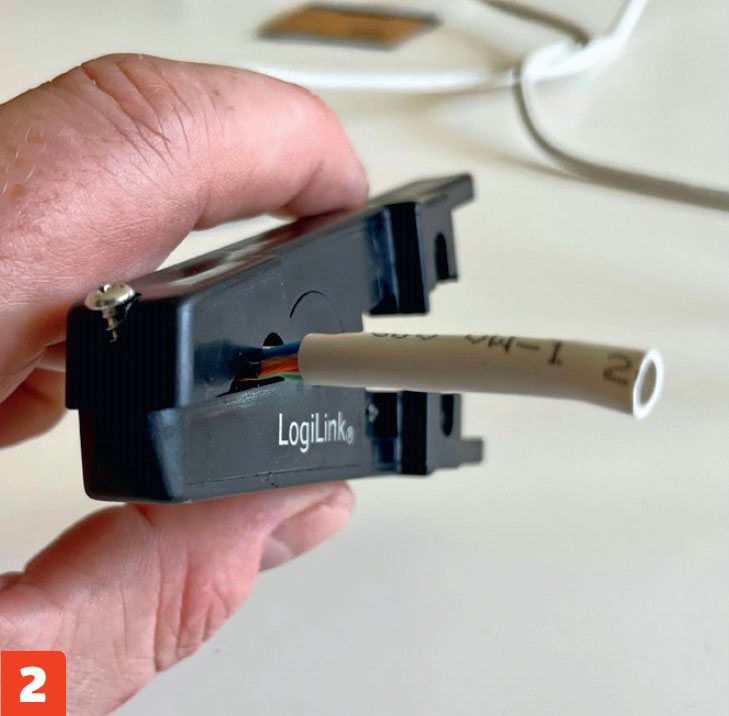

Avisoler omkring 3 cm av kabelen. Det gjøres enklest med en avisoleringstang til formålet, men du kan også bruke en kniv. Pass på at du ikke kommer til å skjære gjennom ledernes fargede isolasjon.

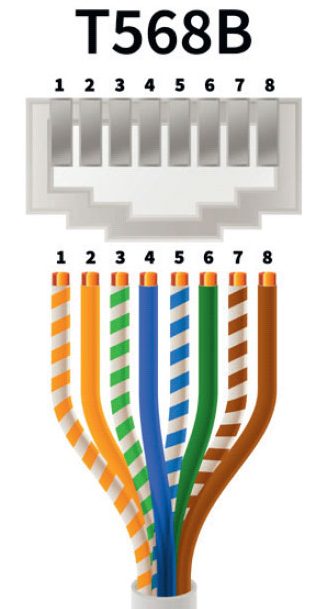

Legg lederne i riktig rekkefølge etter at du har tvinnet dem ut. Rekkefølgen skal være den samme som i stikket du nettopp har klippet av (typisk B-forbindelse).
Klipp over lederne i den lengden som passer til stikket du skal montere. Lengden kan variere litt, men normalt vil den være omkring 1 cm.

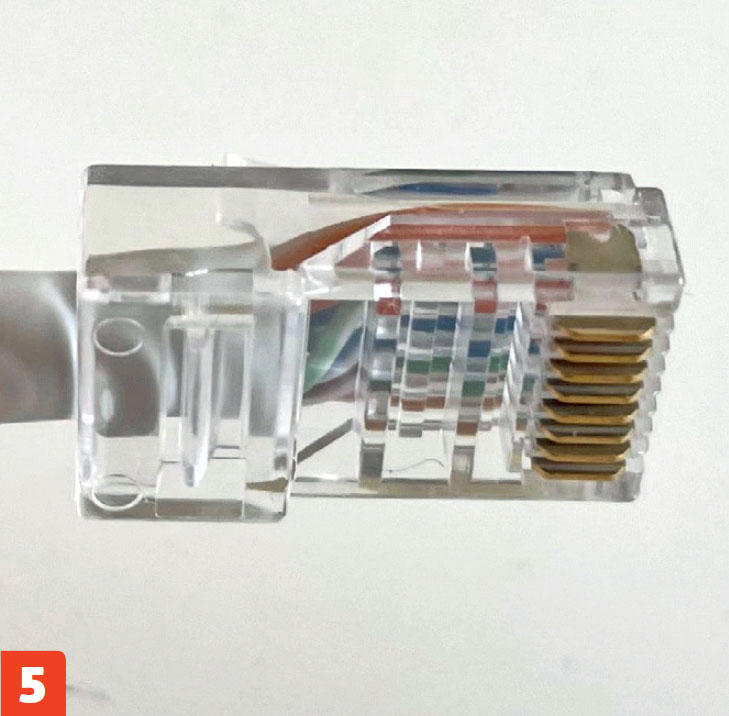

Før forsiktig de åtte lederne inn i stikket på deres respektive plasser. Sjekk at alle lederne ligger riktig inne i stikket. Når du først har klemt stikket med crimptangen, er det for sent å gjøre om.
De åtte lederne i kabelen skal ikke avisoleres. De små kobber-konnektorene har nemlig en spiss som skjærer gjennom isolasjonen når stikket klemmes med crimptangen.

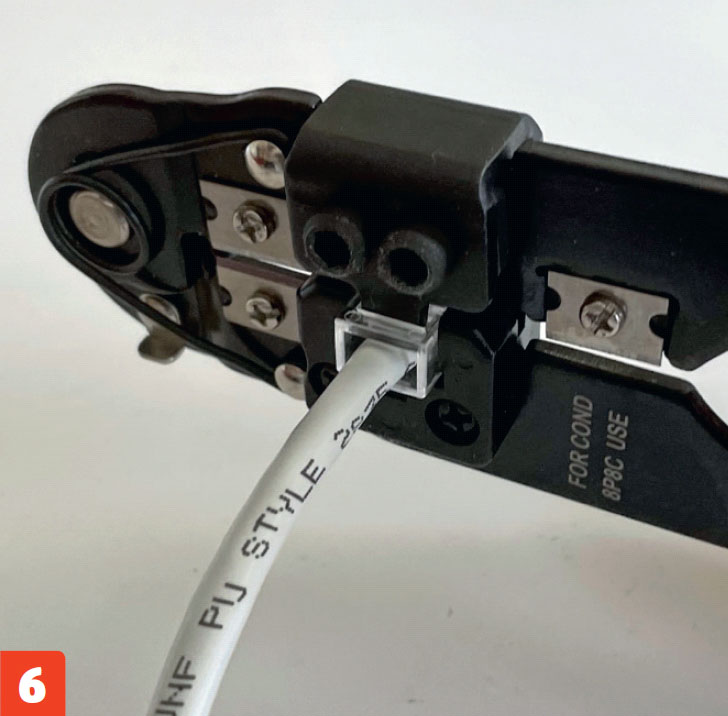

Klem stikket med crimptangen til du hører et svakt klikk. Dermed sitter hodet fast, og du kan slippe ledningen uten problemer.

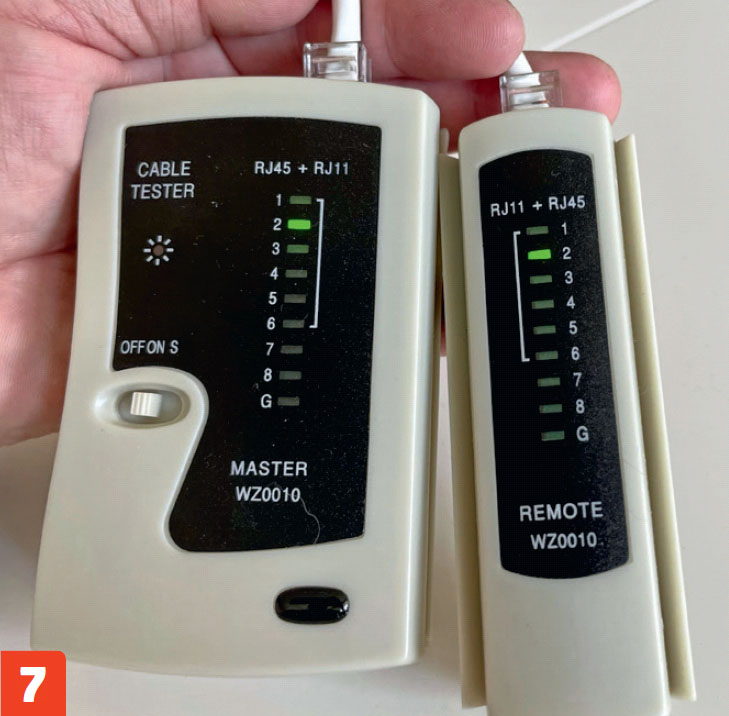

Test forbindelsen. Det kan du enten gjøre med en PC, eller du kan bruke en spesiell kabeltester som denne, som kan kjøpes for omkring 250 kroner.
02
Sett stikket i en koblingsboks
4
Trinn
Hvis du heller vil avslutte det kablede nettverket i en koblingsboks, er det også en mulighet. Det finnes flere løsninger, som alle fungerer på stort sett samme måte.
Her bruker vi en monteringsboks fra Actassi, men selve LexCom 125-kontakten som klikkes i er den samme som når du bruker en annen type boks. Vi monterer LexCom-kontakten i den ene enden av kabelen, mens vi beholder det opprinnelige stikket i den enden som skal i ruteren.

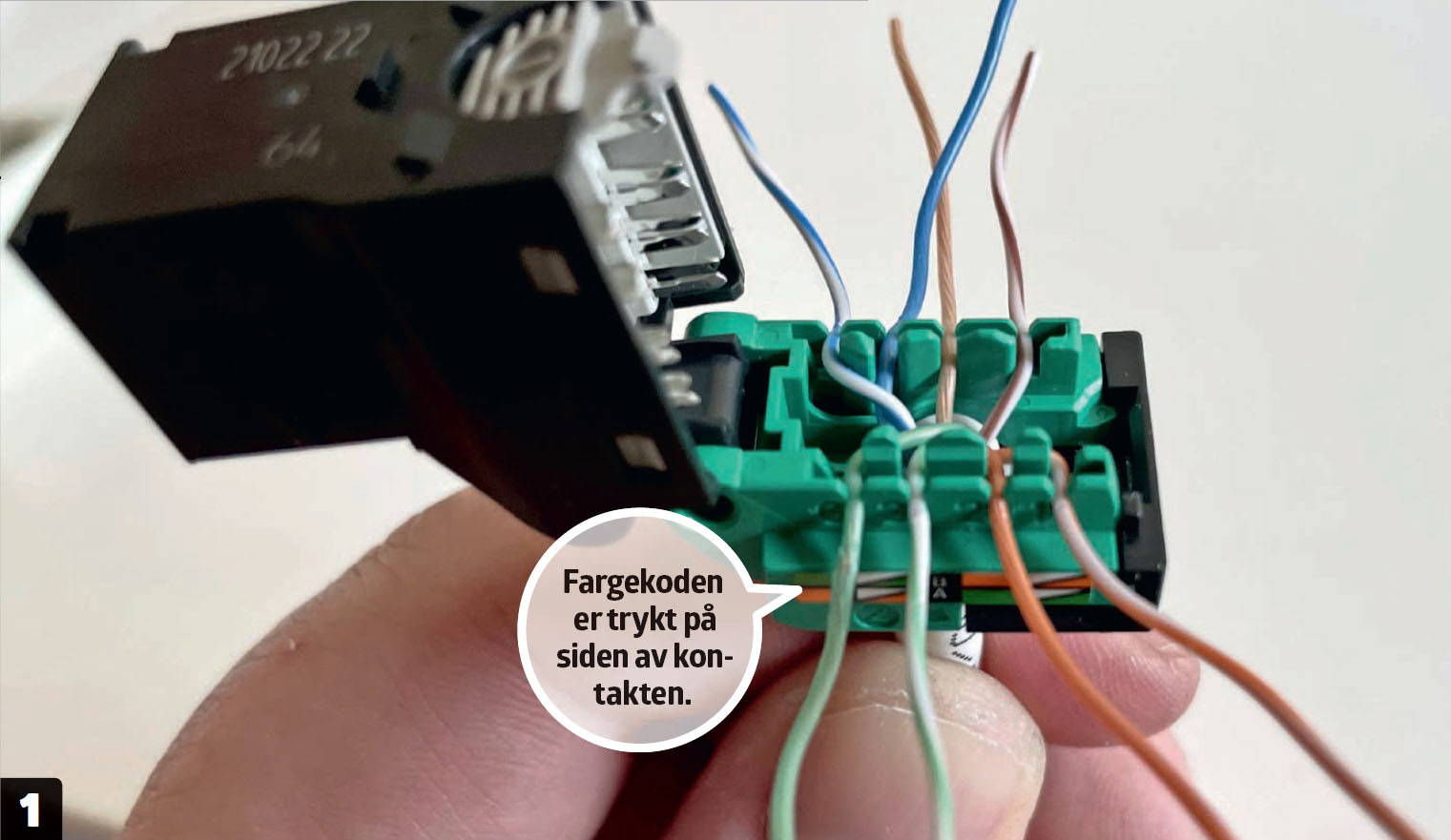

Kabelen føres inn gjennom kontaktens bakerste del, og de fargede lederne legges ut i sporene slik at de matcher fargene som er trykt på siden av kontakten.

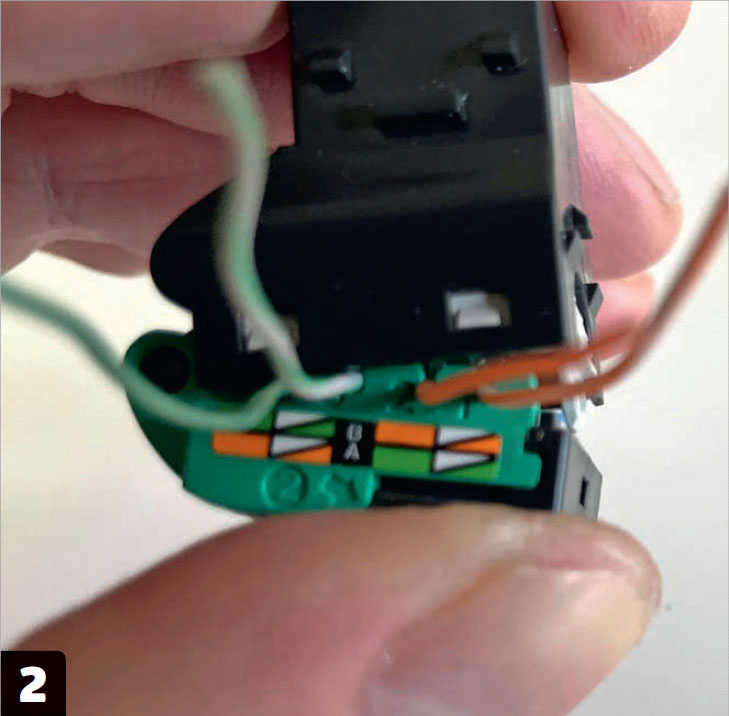

Sett sammen kontakten ved å klemme den bakerste delen tilbake på plass. Overskytende ledning klippes av med en avbitertang.

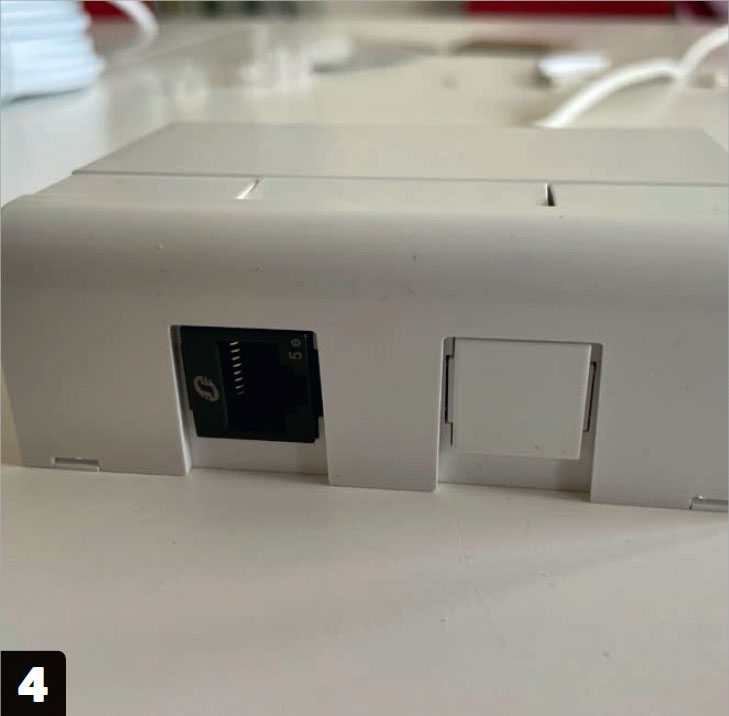

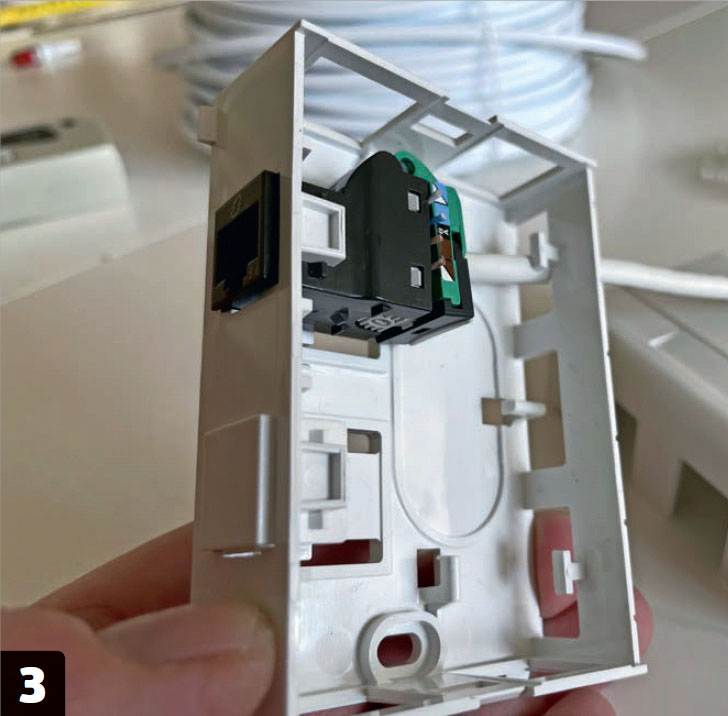

Klikk kontakten i monteringsboksen. De tomme hullene i boksen kan lukkes med blinddeksler. Det har ingen betydning for funksjonaliteten, men boksen blir penere.
Skru fast underlaget til boksen, og klikk på toppen. Dermed er kontakten klar til å bli testet.
Materialer
Til RJ45-stik
- Patchkabel, Cat6, 15 meter
- RJ45-stikk, Cat6
Til LexCom 125-stik
- Patchkabel, Cat6, 15 meter
- LexCom 125-stikk, Cat6
- Actassi-montasjeboks
- Actassi-blindpropp
Spesialverktøy
- Crimptang (kun til RJ45-stikk)
Tidsforbruk
Selve det å montere stikket kan gjøres på få minutter.
Pris
Begge løsninger koster hver omkring 600 kroner.
Vanskelighetsgrad
Dette er betydelig enklere enn du kanskje skulle tro.
Tips & Triks
Magasinartikkel

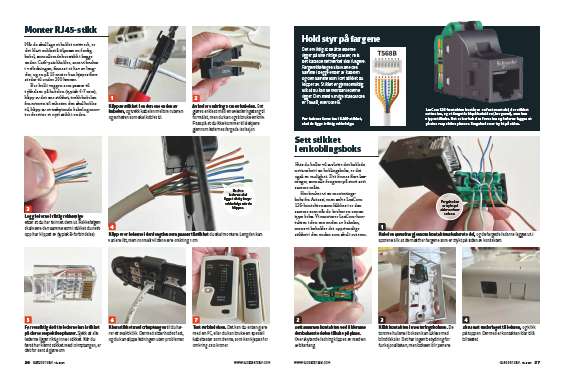

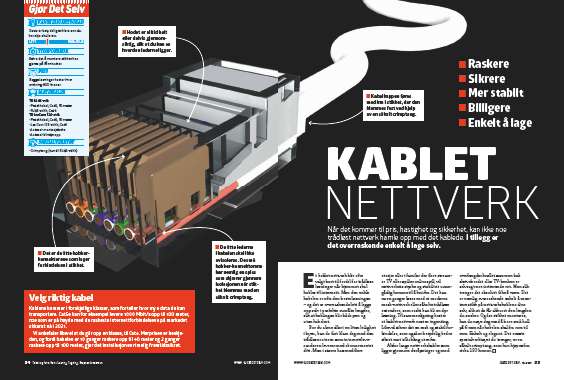

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
