Lær å lodde kobberrør

Du kan lage mange flotte ting av kobberrør. Småting som en lysestake kan godt limes sammen, men en håndkleholder eller et lite nattbord må loddes for å bli solid nok. Og som bonus får du samtidig trent deg i å lage tette sammenføyninger.

Vanskelighetsgrad
Tidsforbruk
2 timer
Pris
350 kroner

Intro

Småting i kobber (for eksempel en lysestake) kan fint limes sammen. Men til større ting, for eksempel en håndkleholder eller et lite nattbord, skal kobberdelene loddes sammen for å sikre at resultatet blir solid nok.

I denne artikkelen viser vi deg, med utførlige trinn for trinn-bilder og tekster, hvordan du lodder kobberrør.

Du får også en grundig beskrivelse av spesialverktøy du skal bruke når du jobber med kobberrør.

Det er snakk om relativt billige ting, der alt kan skaffes hos en forretning som selger rørdeler eller på internett.

I artikkelen får du også en oversikt over noen vanlige typer kobber-fittings. Fittings er en betegnelse for de delene du bruker til å skjøte sammen de rette rørstykkene.

De finnes i utallige former og størrelser, men med de åtte typene vi har plukket ut, kan du lage nesten alle former.

8 viktige fittings

Fittings til kobberrør finnes i utallige typer og størrelser, men med disse åtte kan du lage nesten alle former.

Den smale enden på fittings kalles for nippel. Den har samme dimensjon som resten av røret. Den brede enden, som røret passer inn i, kalles muffe. De fleste fittings fås i to utgaver: nippel/muffe og muffe/muffe.

De vanligste dimensjonene for rør og fittings går fra 10 til 28 mm. Til en lysestake er 15 mm passe, men vil du for eksempel lage et sofabord, skal du opp i 22 eller 28 mm. I 15 mm koster fittings fra ca 20-70 kroner.

Selve kobberrørene fås som myke rør på rull og harde rør i lengder. Gå etter de harde rørene.

Vinkel: 90 grader muffe/nippel og muffe/muffe

Bøy: 45 grader muffe/nippel og muffe/muffe.

Tee eller T-stykke.

Reduksjon: Nippel/muffe og muffe/muffe.

Endemuffe.

Veiledning

01
Begynn med å rense delene 5 Trinn

Hemmeligheten bak en sterk lodding er god forberedelse. Alle rør og bøyer skal være rene og frie for fett.

Selv om delene er nye og kommer direkte fra leverandøren, kan det være korrosjon i overflaten på kobberet.

Hvis metallet er voldsomt angrepet eller oksidert, kan det hindre loddemiddelet i å flyte, men selv hvis det bare er et tynt lag, kan det svekke loddingen.

Etter rengjøring påføres et såkalt flussmiddel, som hindrer at metallet oksiderer når det varmes opp.

1

Begynn med å slipe den ytterste delen av røret. Rull slipepapir stramt rundt røret, og trekk frem og tilbake 8-10 ganger. Hvis du ikke har slipepapir, kan smergellerret eller stålull også brukes.

2

Sjekk at overflaten er ru og helt fri for skitt. Selv små flekker, som de blyanten peker på, skal slipes vekk slik at metallet skinner blankt og gjenspeiler lyset.

3

Rens innsiden på den bøyen som skal loddes på røret, ved å trekke en liten stålbørste frem og tilbake noen ganger. Et stykke sammenrullet slipepapir kan også brukes.

4

Smør flussmiddel på yttersiden av røret med en pensel. Sørg for at det kommer på middel hele veien rundt.

5

Det skal være flussmiddel nok til å dekke begge overflater, så smør det også på innsiden av bøyen.

02
Lodd sammen 8 Trinn

Før du begynner å varme opp kobberdelene, er det en god idé å lage en prøvesammenføyning, slik at du er sikker på at alle deler passer sammen, og at alle vinkler vender riktig vei.

Når du er ferdig med loddingene og har renset vekk overflødige rester av flussmiddel, pusser du alle delene helt blanke med et pussemiddel som Brasso/Duraglit.

Hvis du vil slippe å pusse det jevnlig, kan du forsegle det nypussede kobberet ved å male det med en klar lakk.

1

Loddetinn flyter dit det er varmest. Derfor skal du kun varme der det skal loddes. På bildet er det litt overdrevet, men til gjengjeld er det enkelt å se hvor det skal varmes opp.

2

Det er to grunner til at du skal begynne med å varme nedenfra.
1: Varme stiger opp, og derfor er det mest effektivt å begynne lavt.
2: Hvis du begynner ovenfra, vil tinnet smelte og flyte ned dit det er kaldt, og det skal det ikke gjøre.

3

Mens du varmer opp nedenfra, prøver du å holde loddetinnet mot kobberet for å teste om det er varmt nok til at tinnet begynner å smelte, slik at det blir sugd inn i sammenføyningen.

4

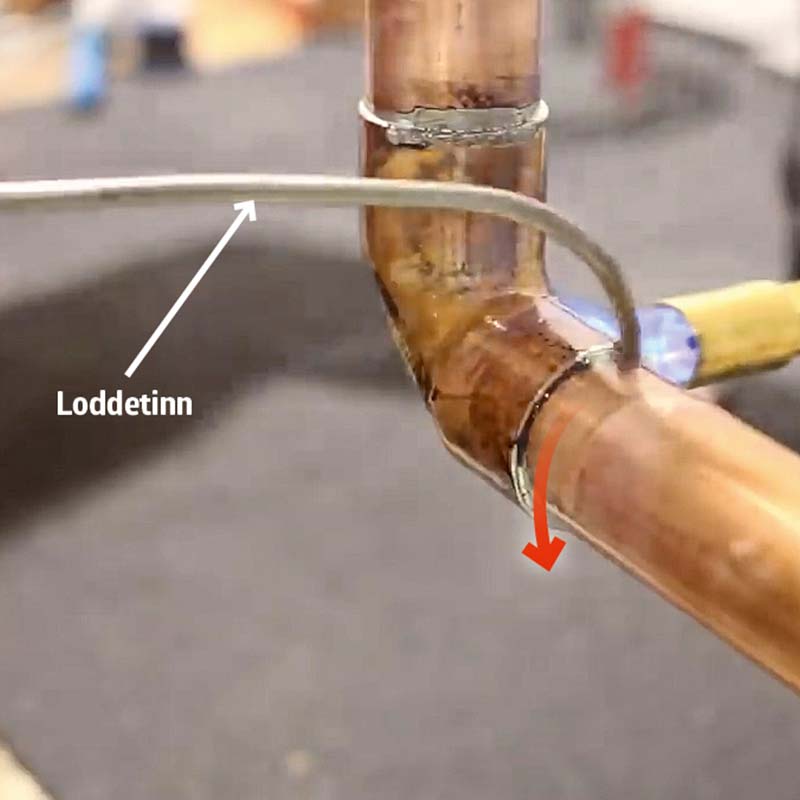

Når tinnet smelter og loddingen flyter, beveger du tinnet langs sammenføyningen og påfører litt om gangen. Vær forsiktig med ikke å bruke for mye tinn.

5

Ved å flytte varmen, kan du styre hvor du vil ha loddetinnet til å flyte. Sørg for å få tinn hele veien rundt, og avslutt på toppen.

6

Fjern brenneren, og sjekk loddingen rundt hele for å se om det er hull. Hvis det er hull, pensler du på flussmiddel igjen, varmer opp loddingen og påfører eventuelt mer loddetinn.

7

Fjern varmen, og vent et minutt eller to på at loddingen kjøler seg ned.

8

Fjern overskytende flussmiddel ved å vri en hardt oppvridd klut stramt rundt loddingen. Flussrester eller oksidlag kan også fjernes med stålull, slipepapir eller smergellerret.

Materialer

Spesialverktøy

Utover vanlig håndverktøy, får du bruk for litt forskjellig spesialverktøy når du jobber med kobberrør. Alt sammen fås hos en velassortert rørleggerforretning, eller i diverse butikker på nettet.

  • Rørskjærer (kobberrør er enkle å jobbe med, så med en liten rørskjærer til rundt 100 kroner kan du enkelt lage pene, rene snitt.)
  • Gassbrenner (det er mange typer brennere å velge mellom, men hvis du kun skal lage et enkelt prosjekt, kan du nøye deg med en billig modell til under 300 kroner.)
  • Gas (engangs gassbokser koster fra cirka 30 kroner.)
  • Stålbørste (en liten rund stålbørste til å rense innsiden av fittings før lodding fås til cirka 100 kroner.)
  • Flussmiddel/loddepasta
  • Loddetinn (til myklodding av rødmetall, som det heter når du lodder kobberrør, brukes et loddetinn med minimum 2 % sølv. )

Tidsforbruk

Den viste lysestaken kan lages på et par timer.

Pris

Cirka 500 kroner for den viste lysestaken.

Vanskelighetsgrad

Hvis du gjør deg flid med forarbeidet, er det ikke vanskelig.

Magasinartikkel

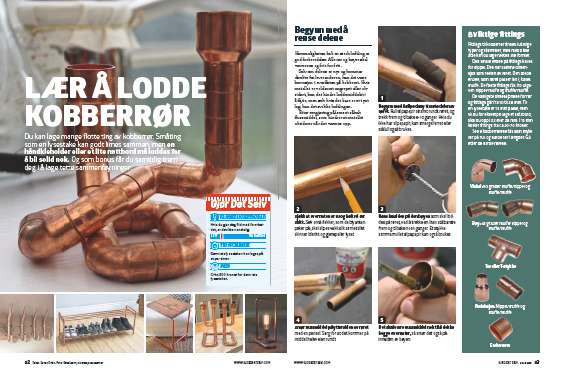

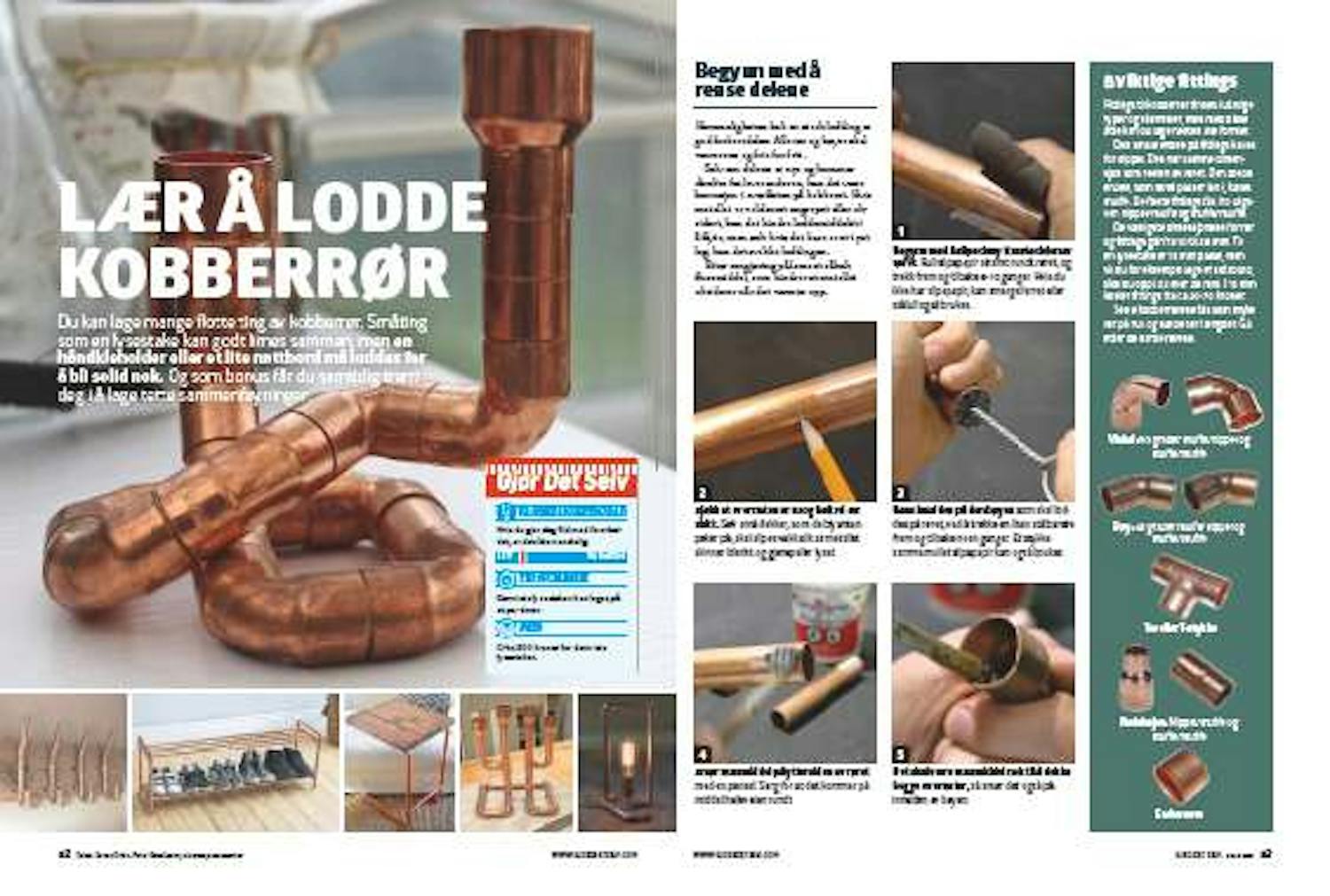

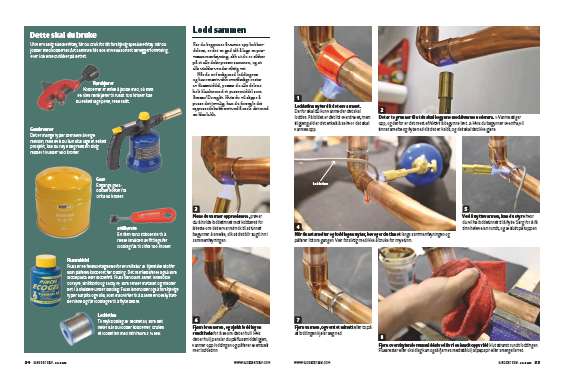

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
