Billig strøm med integrerte solceller i taket

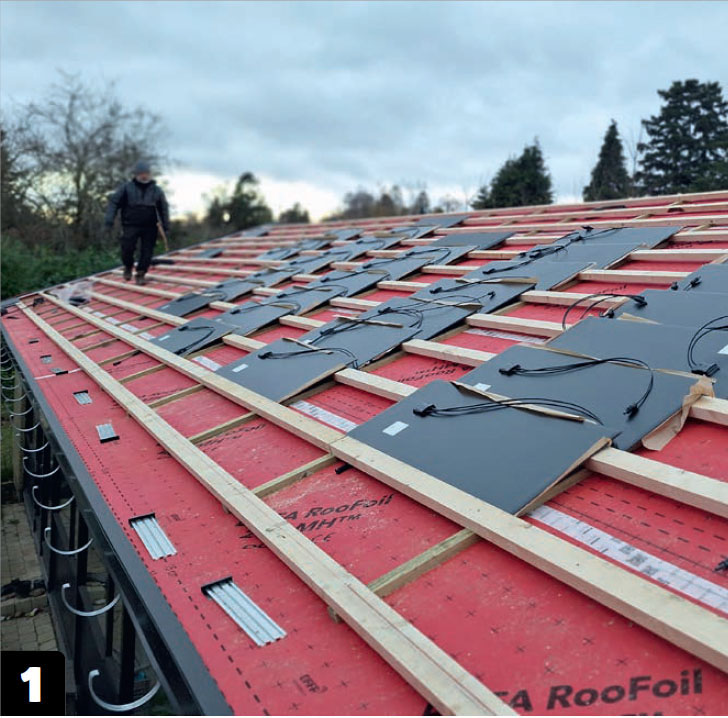

Undertaket skal være vanntett, med vannrette taklekter. Lekteavstanden skal være 38,5 cm (+/- 1). Nederste lekt plasseres slik at overkanten er 44,5 cm fra midten av takrennen.

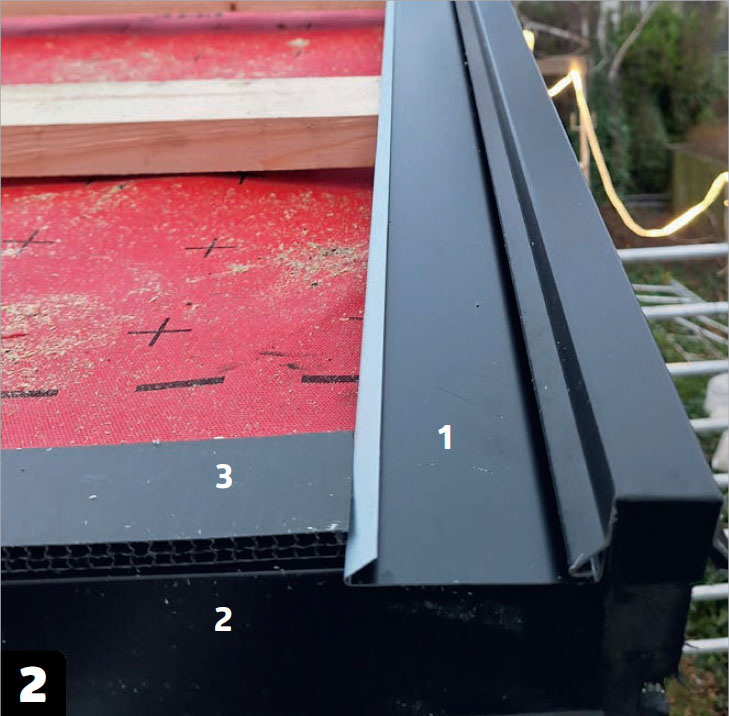

Systemet krever en kantrenne (1), takfotbeslag (2) og ventilasjonslist (3). Delene kjøpes sammen med takplatene, eller bestilles hos for eksempel en blikkenslager.

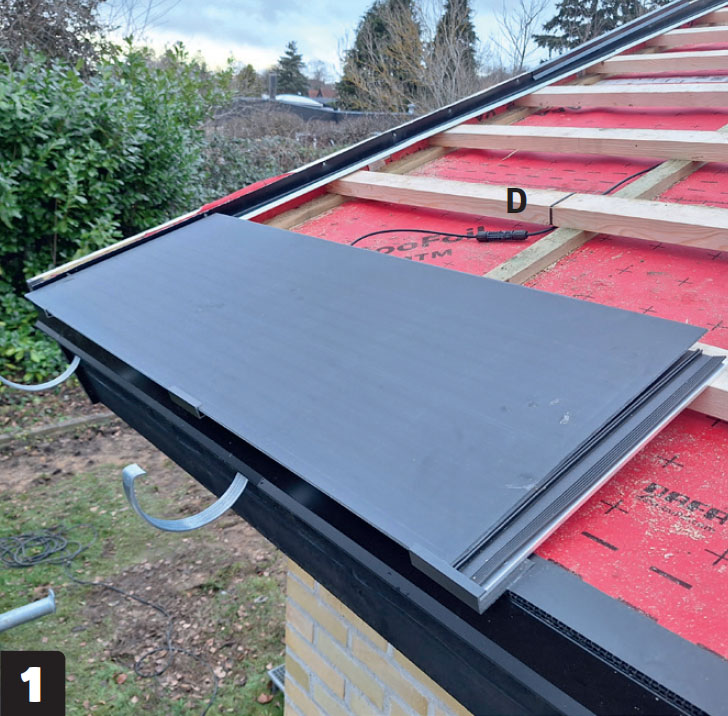

Start fra bunnen. Siden er underordnet. Det skal trekkes en kabel (D) fra inverteren til første plate via takmønet. Kabelen skal ikke kobles til inverteren, men sikres med teip fordi den blir strømførende.

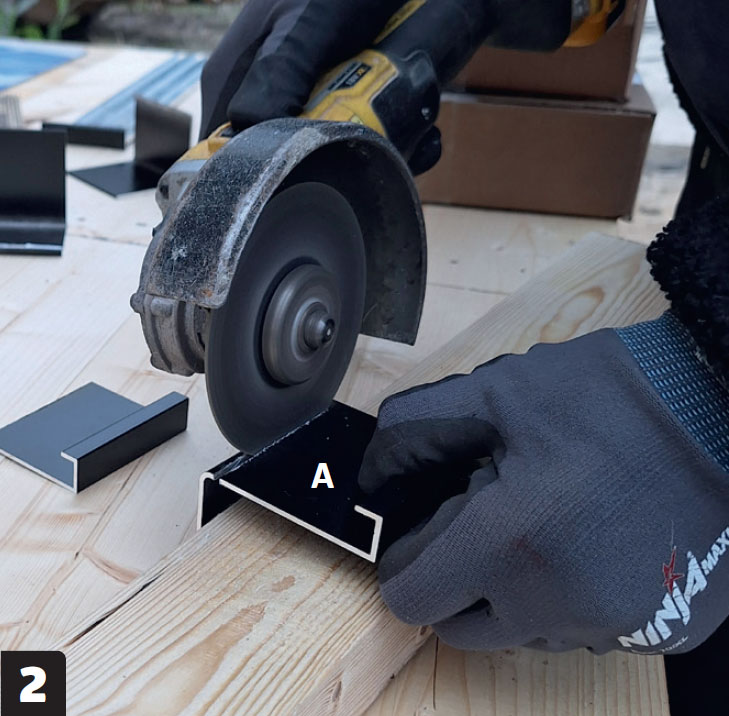

Takplatene monteres med T-beslag (A), som også kalles T-kroker. De hektes på lektene og bærer platene. Det er ingen lekter langs takfoten. Her skjæres derfor den store “kroken” av de nederste beslagene.

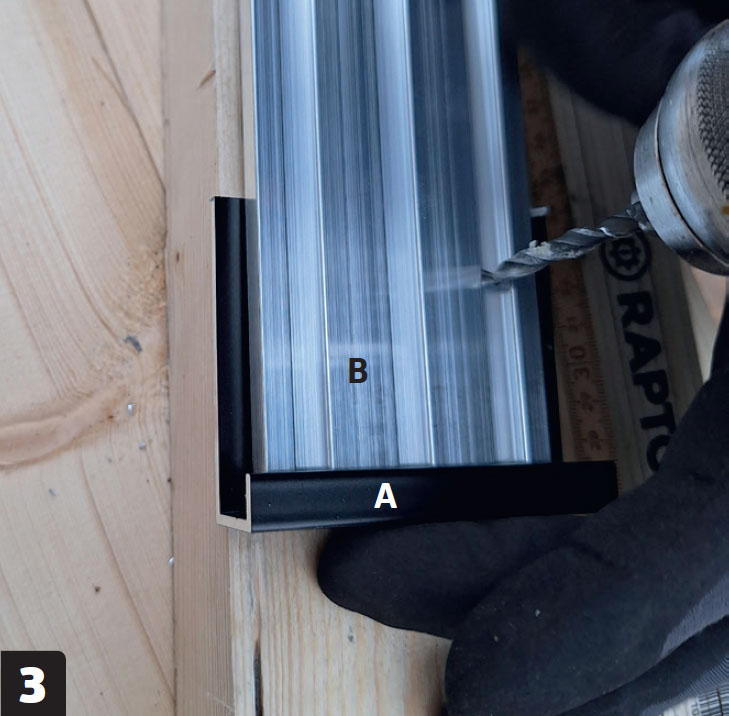

Forbor til skruer. I mangel på lekter langs takfoten skrus de nederste T-beslagene (A) på ventilasjonslisten. Legg skinner (B) og beslag sammen, og bor to Ø3 mm hull 1-2 cm fra toppen av T-beslagene.

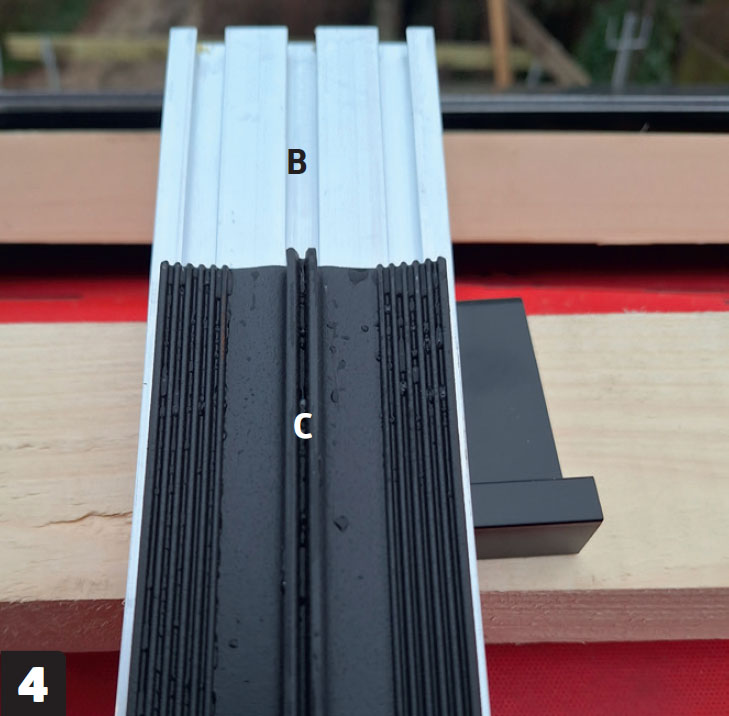

Legg gummilister (C) i skinnene (B). Skinnene sammenføyes med en gummiprofil. Profilen passer inn i den midtre utfresingen i skinnene. Hvis det er vanskelig å sette dem sammen, kan du bruke glattevæske.

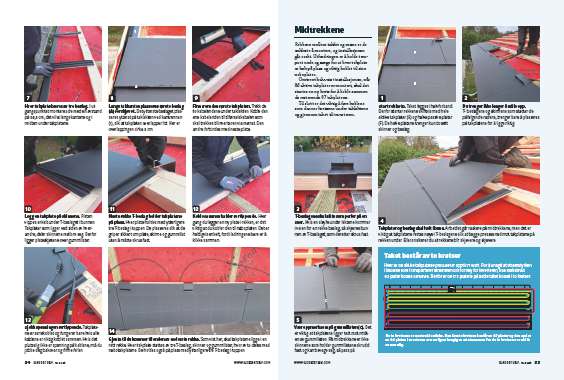

Skinnene skal ligge vinkelrett. Bruk en krittsnor til å slå en strek på langs av nederste lekt. Plasser streken 41 cm fra takflatens bunn. Bruk en vinkel til å plassere skinnen vinkelrett på lekten ved streken.

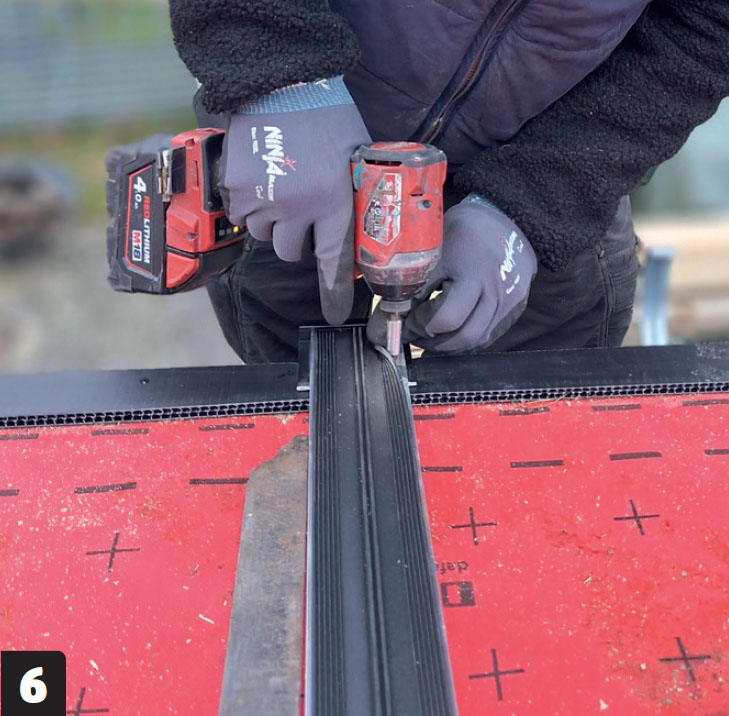

Skru fast skinne og T-beslag. Løft forsiktig gummilisten til side. Sett 4 x 40 mm skruer i de forborede hullene. Juster skinnen og T-beslaget igjen, og skru fast skruene uten å klemme ventilasjonslisten.

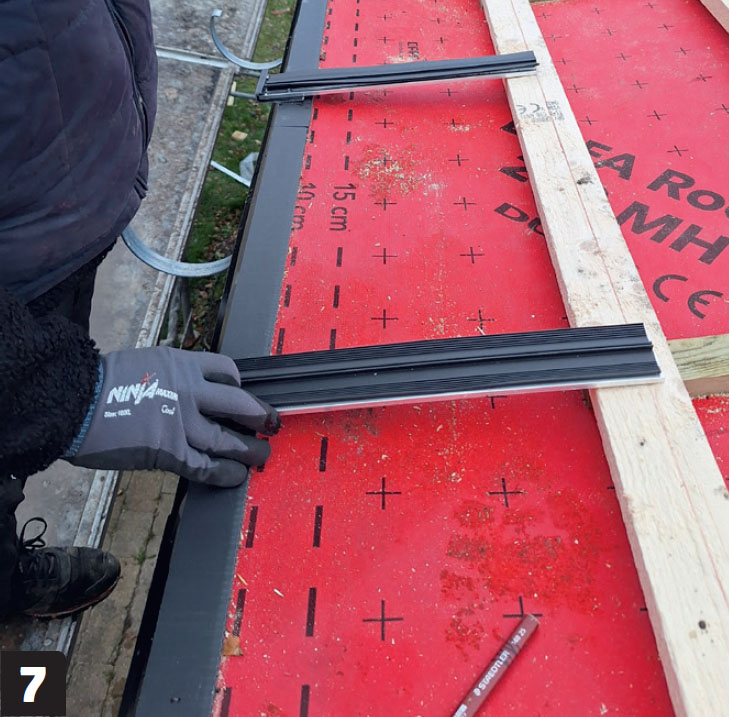

Hver takplate bæres av tre beslag. I utgangspunktet monteres de med en avstand på 58,5 cm, det vil si langs kantene og i midten under takplatene.

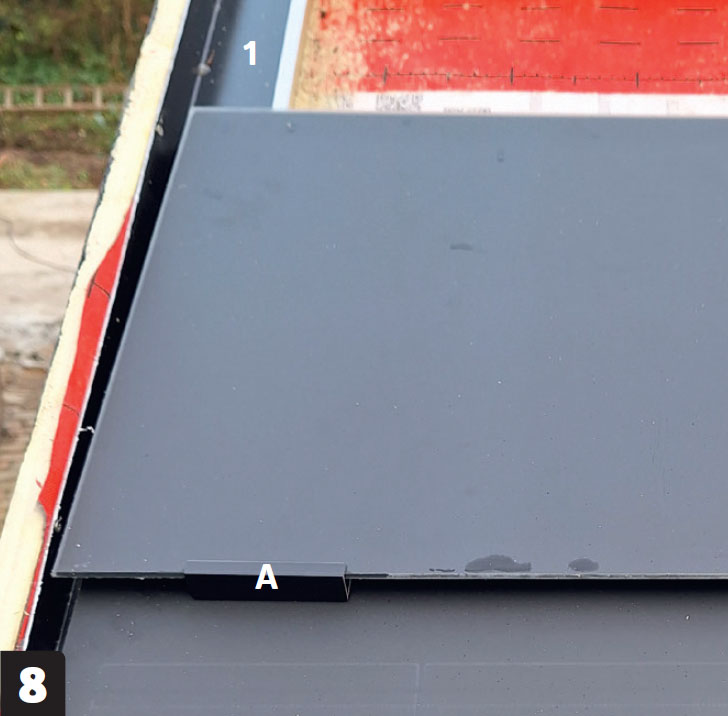

Langs takkanten plasseres første beslag (A) forskjøvet. Det ytterste beslaget plasseres ytterst på taklekten ved kantrennen (1), slik at takplaten overlapper litt. Her er overlappingen cirka 5 cm.

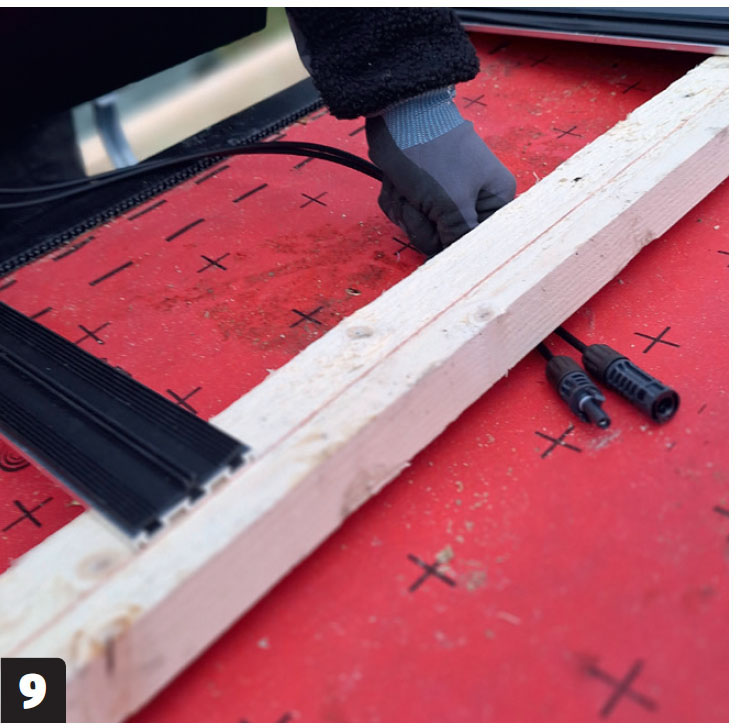

Finn frem den første takplaten. Trekk de to kabelendene under taklekten. Koble den ene kabelenden til tilførselskabelen som skal trekkes til inverteren via mønet. Den andre forbindes med neste plate.

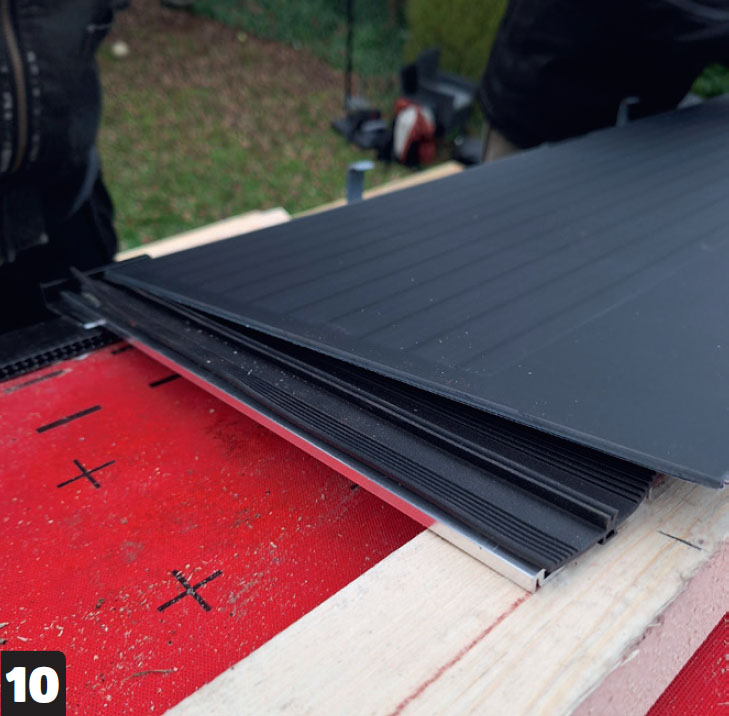

Legg en takplate på skinnene. Platen vippes enkelt under T-beslaget i bunnen. Takplater som ligger ved siden av hverandre, deler skinnene mellom seg. Derfor ligger plateskjøtene over gummilister.

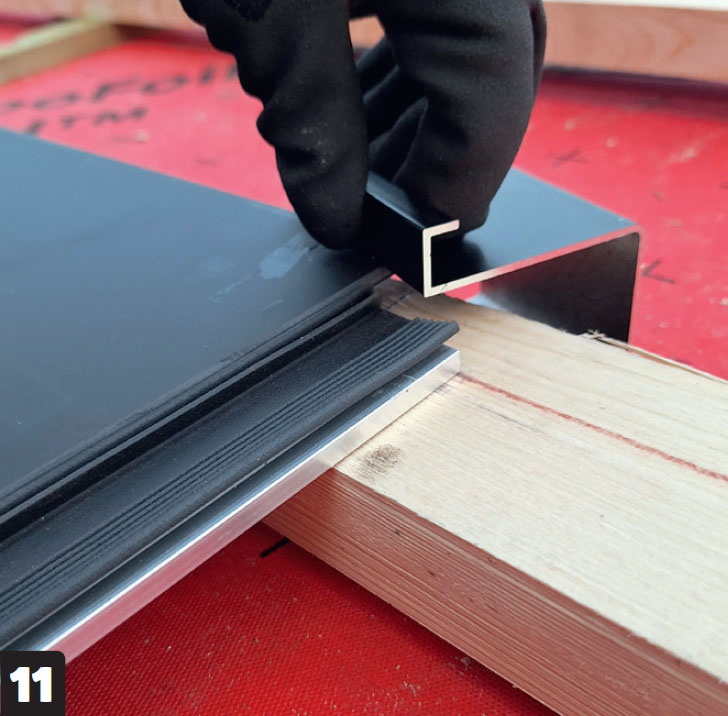

Neste rekke T-beslag holder takplatene på plass. Hver plate holdes med ytterligere tre T-beslag i toppen. De plasseres slik at de griper sikkert om plate, skinne og gummi list uten å måtte skrus fast.

Koble sammen kabler fortløpende. Hver gang du legger en ny plate i rekken, er det viktig at du kobler den til naboplaten. Det er heldigvis enkelt, fordi ledningene bare er å klikke sammen.

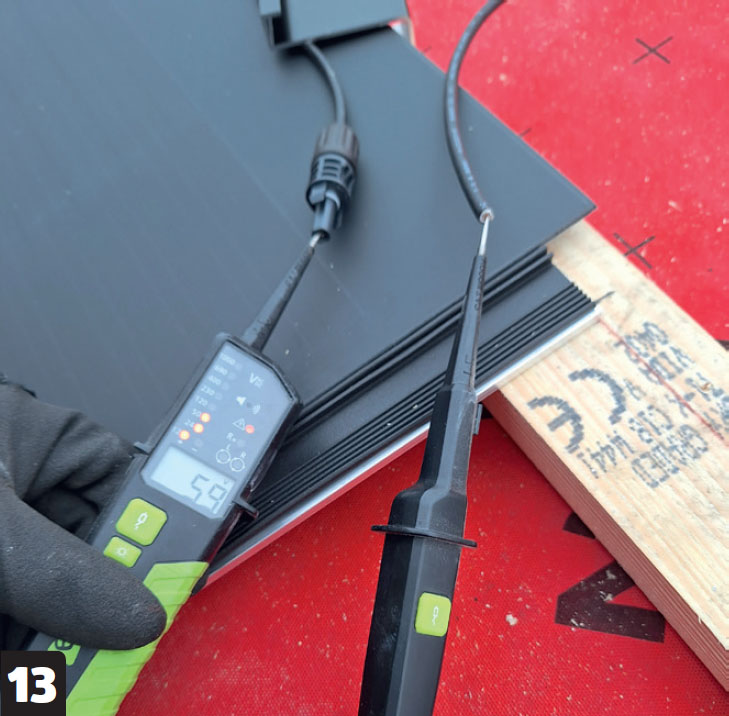

Sjekk spenningen fortløpende. Takplatene er seriekoblet og fungerer bare hvis alle kablene er riktig koblet sammen. Hvis det plutselig ikke er spenning på kablene, må du jobbe deg bakover og finne feilen.

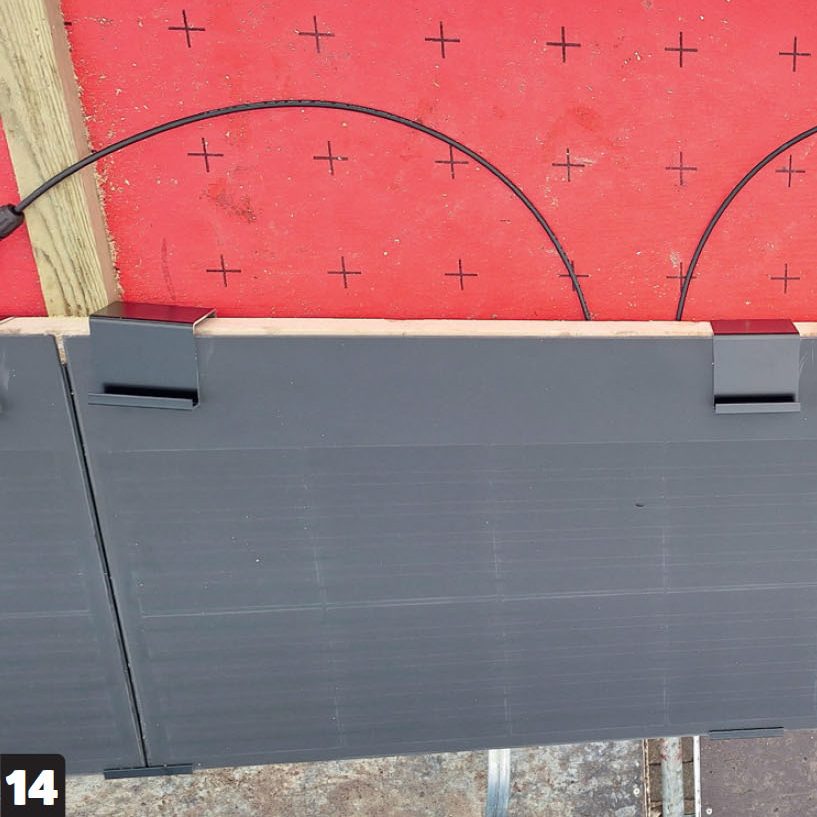

Gjenta til du kommer til enden av nederste rekke. Som vist her, skal takplatene ligge i en rett rekke. Hver takplate støttes av tre T-beslag, skinner og gummilister, hvorav to deles med nabotakplatene. De holdes også på plass med ytterligere tre T-beslag i toppen.

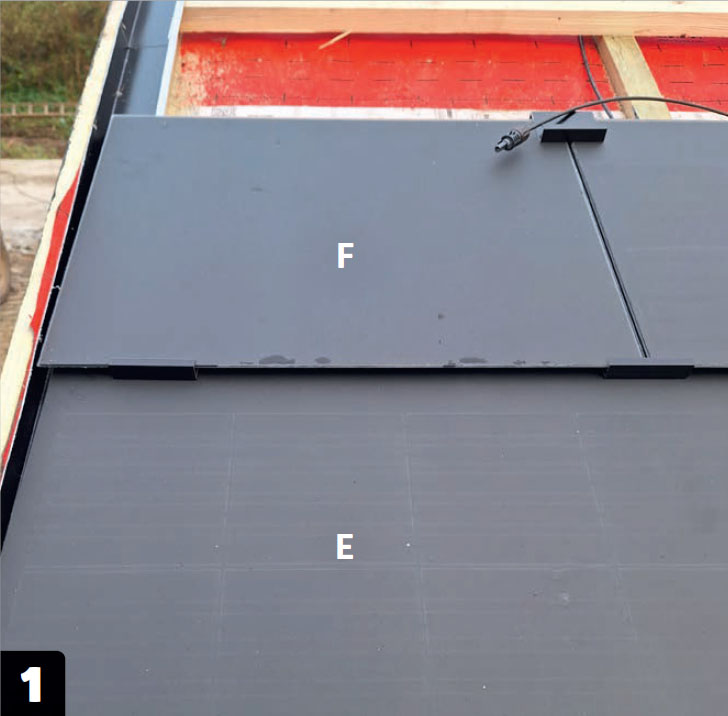

Start rekke to. Taket legges i halvforband. Derfor starter rekkene skiftvis med hele aktive takplater (E) og halve passive plater (F). De halve platene trenger kun to sett skinner og beslag.

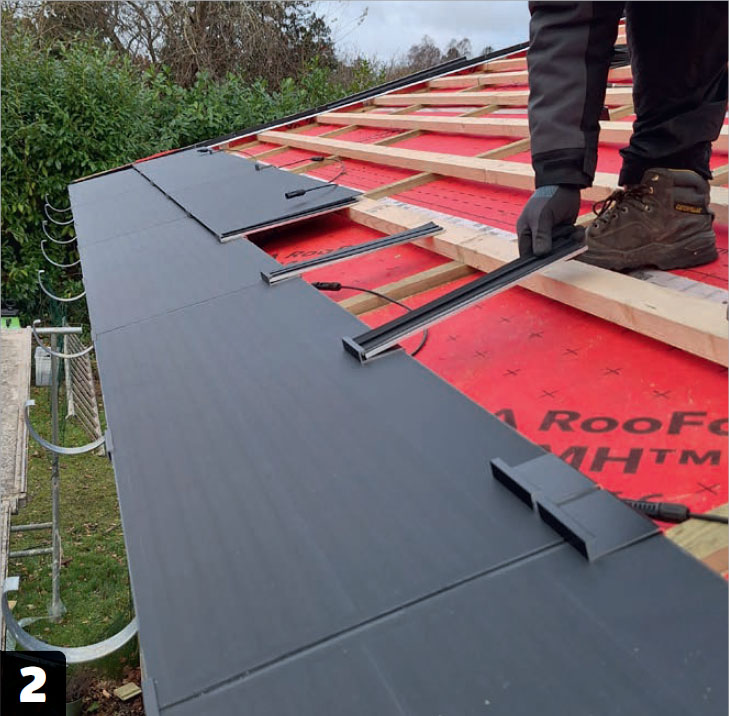

Du trenger ikke lenger å måle opp. T- beslagene og skinnene som støtter de påfølgende radene, trenger bare å plasseres på takplatene for å ligge riktig.

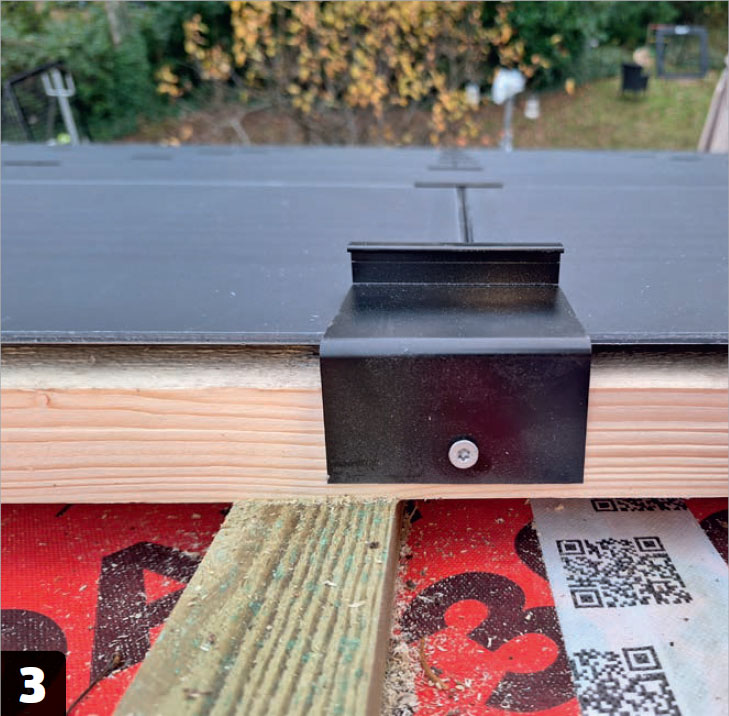

T-beslagene skal sitte som perler på en snor. Hvis en sløyfe under lektene kommer i veien for en rekke beslag, så skjæres bunnen av T-beslaget, som deretter skrus fast.

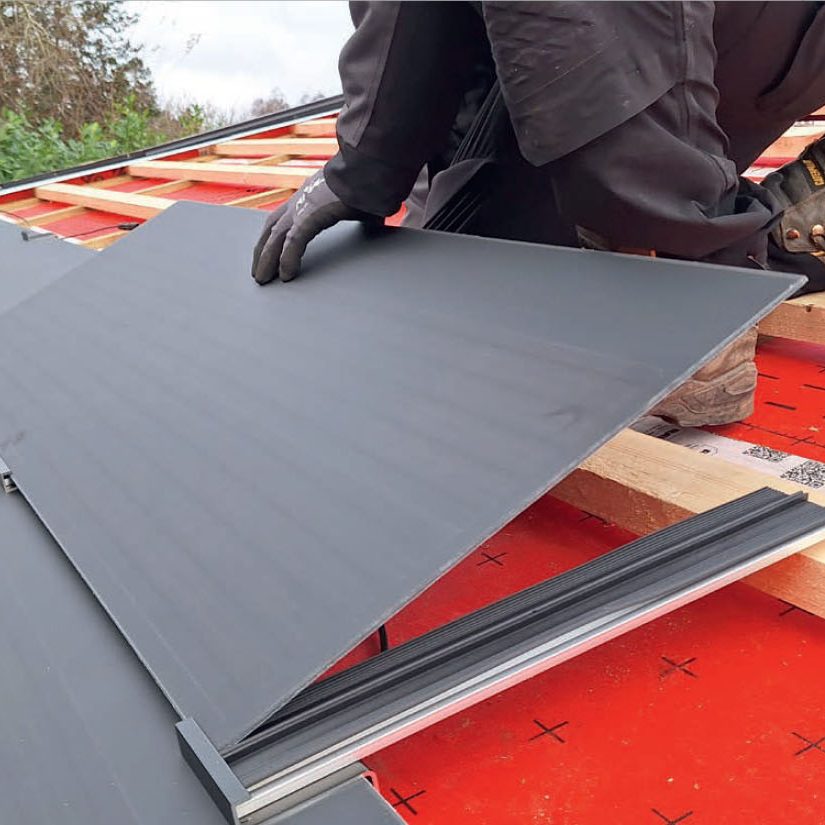

Takplater og beslag skal helt i bunn. Arbeidet går raskere på midtrekkene, men det er viktig at takplatene festes nøye i T-beslagene slik at begge presses ned mot takplatene på rekken under. Ellers risikerer du at rekkene blir skjevere og skjevere.

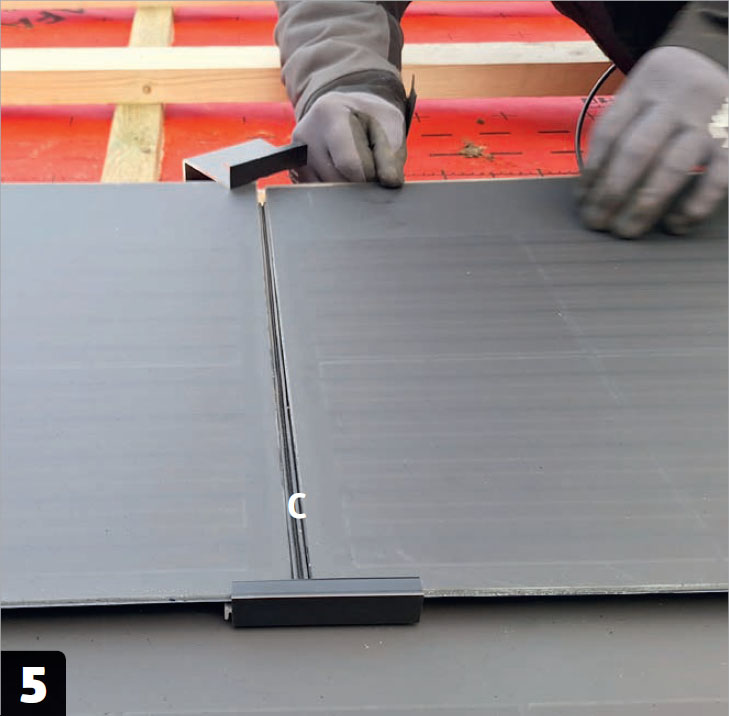

Vær oppmerksom på gummilisten (C). Det er viktig at takplatene ligger tett mot midten av gummilisten. På midtrekkene er ikke skinnene som holder gummilistene skrudd fast og kan bevege seg, så pass på.

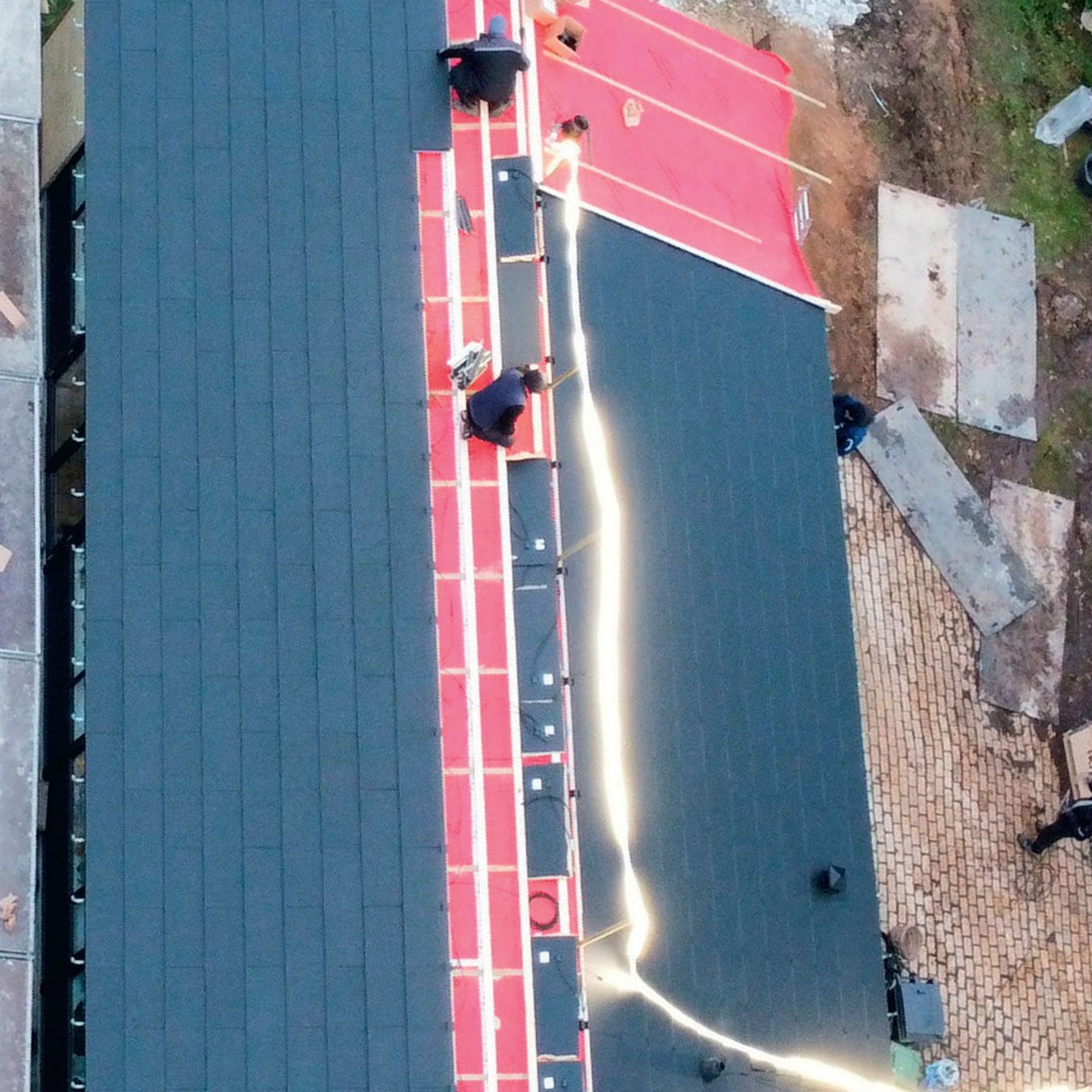

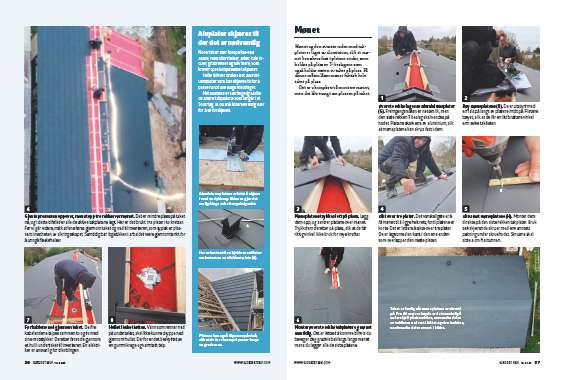

Gjenta prosessen oppover, men stopp tre rekker før mønet. Det er mindre plass på taket nå, og i dette tilfellet er alle de aktive takplatene lagt. Her er det brukt 175 plater i to kretser. Før vi går videre, må kablene føres gjennom taket og ned til inverteren, som typisk er plassert i nærheten av sikringsskapet. Samtidig bør logistikken i arbeidet være gjennomtenkt for å unngå flaskehalser.

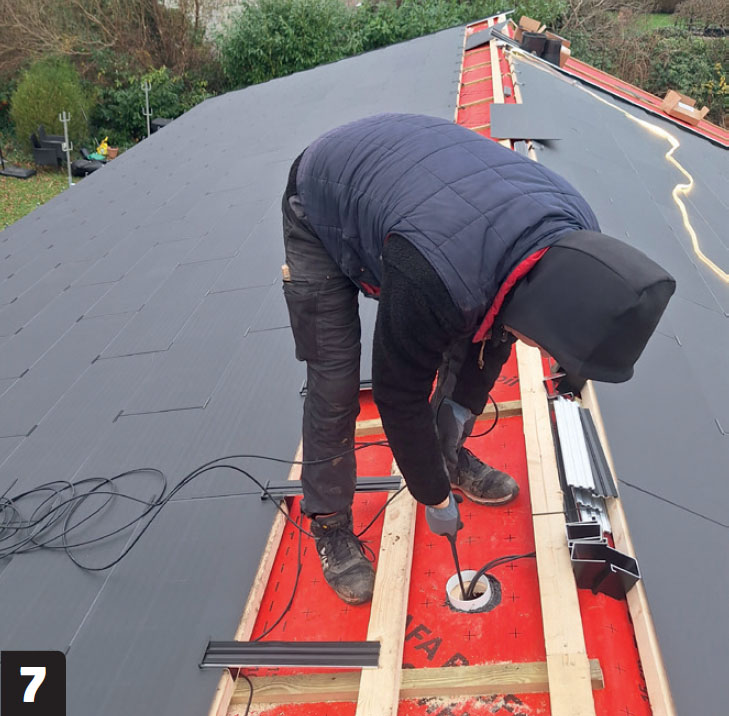

Før kablene ned gjennom taket. De fire kabelendene teipes sammen to og to med sine motstykker. Deretter føres de gjennom et hull i undertaket til inverteren. En elektriker er ansvarlig for tilkoblingen.

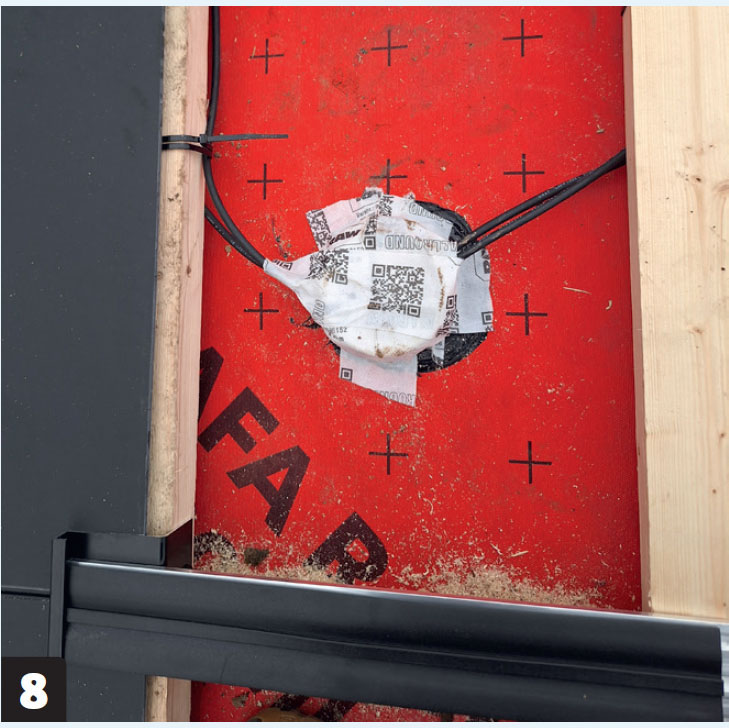

Hullet i taket tettes. Vann som renner ned på undertaket, skal ikke kunne dryppe ned gjennom hullet. Derfor er det beskyttet av en gummikrage og vanntett teip.

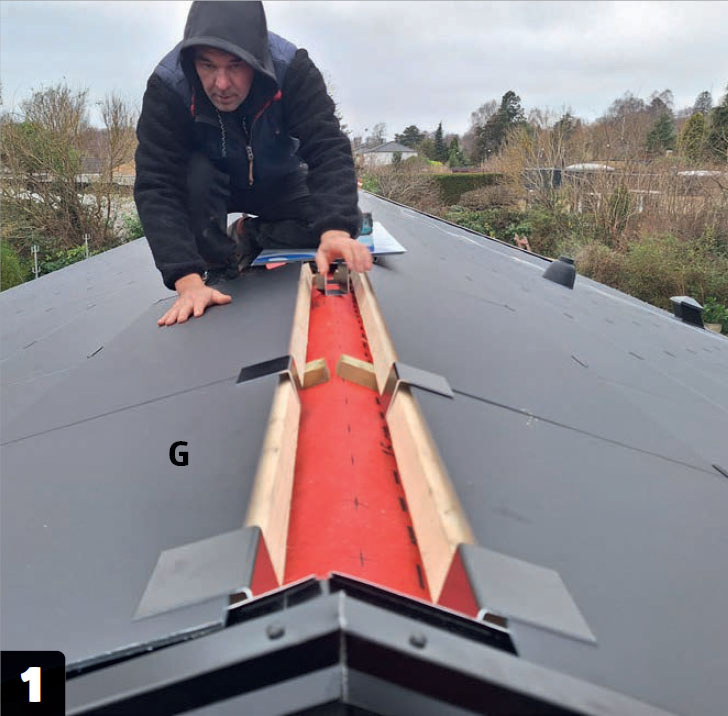

Øverste rekke lages av aluminiumsplater (G). Fremgangsmåten er nesten lik, men den siste rekken T-beslag skal vendes på hodet. Platene skal være av aluminium, slik at møneplatene kan skrus fast i dem.

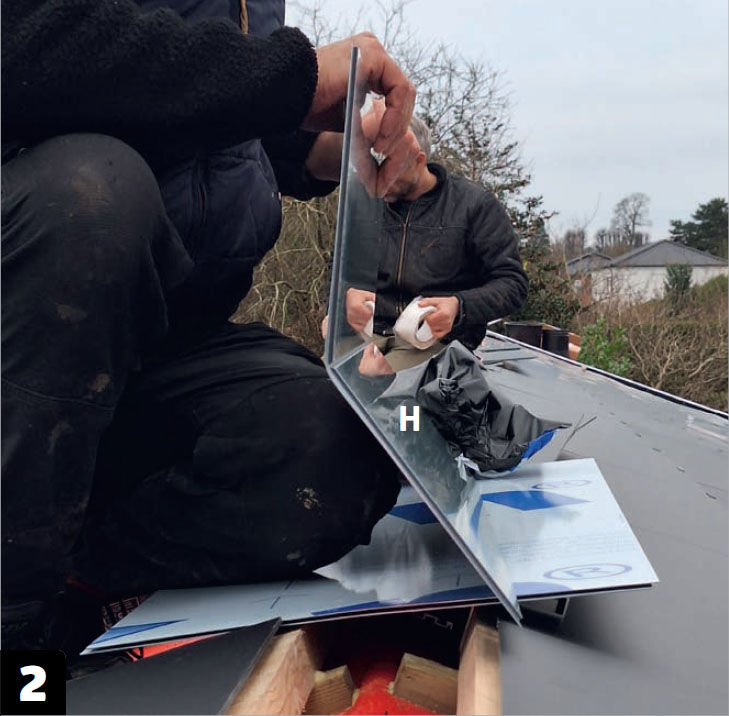

Bøy møneplatene (H). De er utstyrt med en fals på langs av platene midt på. Platene bøyes, slik at de får en litt brattere vinkel enn selve takflaten.

Møneplatene trykkes lett på plass. Legg dem opp, og sentrer platene over mønet. Trykk dem deretter på plass, slik at de får riktig vinkel. Ikke bruk for mye krefter.

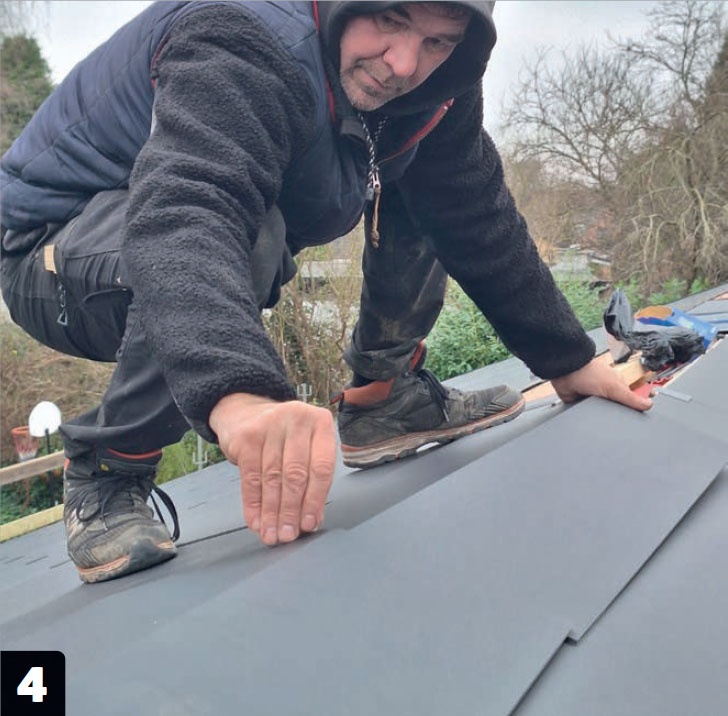

Sikt over tre plater. Det vanskeligste er å få mønet til å ligge helt rett, fordi platene er korte. Det er lettere å sikte over tre plater. De er laget med en kant i den ene enden som overlapper den neste platen.

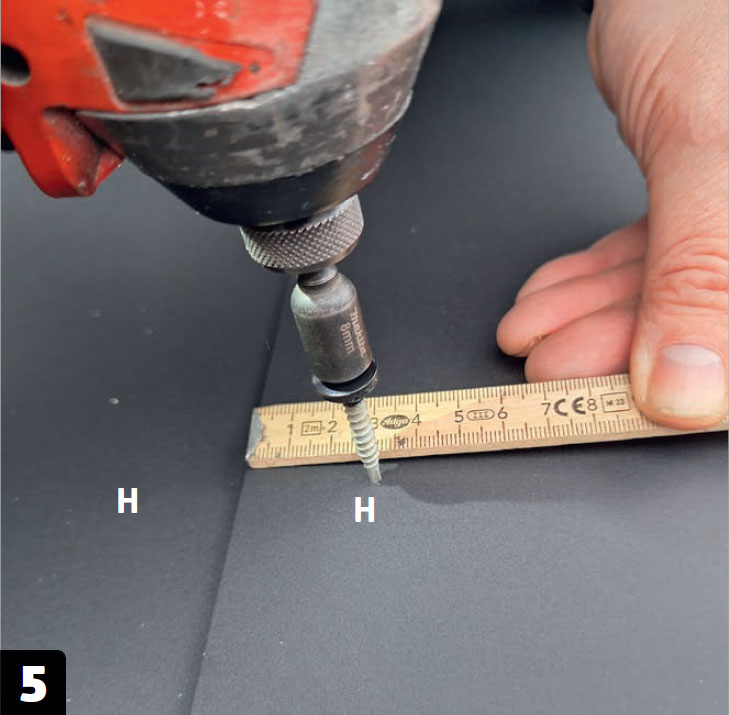

Skru fast møneplatene (H). Monter dem direkte på den siste rekken takplater. Bruk selvskjærende skruer med en vanntett pakning under skruehodet. Skruene skal sitte 3 cm fra bunnen.

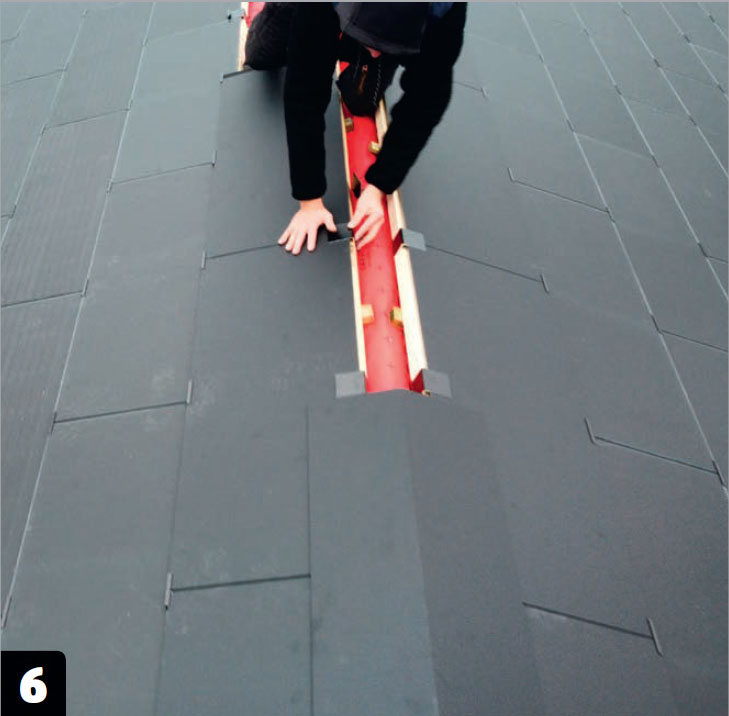

Monter øverste rekke takplater og mønet samtidig. Det er lettest å komme til hvis du beveger deg gradvis baklengs langs mønet mens du legger alle de siste platene.

Taket er ferdig når møneplatene er skrudd på. Fra 40 meters høyde er det vanskelig å se forskjell på den aktive, sørvendte delen av takflaten nederst i bildet og den inaktive, nordvendte delen øverst i bildet.
