Putekasse med skipsfuger

Denne kassen er laget av værbestandig lerk, der de fleste materialene er skåret ut på en bordsirkelsag. Du kan eventuelt få et byggvarehus eller et snekkerverksted til å skjære ut materialene for deg.

Vanskelighetsgrad
Tidsforbruk
1 helg
Pris
4000 kroner
Putekasse med skipsfuger

Putekassen sikrer at puter og tepper ligger tørt og sikkert.

Intro

Vi har valgt å bygge putekassen av værbestandig lerk, der de fleste materialene er skåret ut på en bordsirkelsag.

Har du ingen bordsirkelsag, kan du eventuelt få et byggvarehus eller et snekkerverksted til å skjære ut materialene for deg.

Flotte maritime fuger

For å gi putekassen et elegant utseende, fuges sammenføyninger og falser med en svart gulvfugemasse. Fugemassen bidrar også til å holde regnvannet ute.

I denne byggeveiledningen får du:

  • En komplett materialliste
  • En detaljert arbeidstegning
  • En grundig gjennomgang av alle prosesser

God arbeidslyst!

Veiledning

01
Lag rammen 3 Trinn

Først sages alle delene ut. Det enkleste er å bruke glatthøvlede materialer. Her det brukt lerk, men du kan for eksempel bruke furu også.

Rammen settes sammen med plugger og trelim. Hvis du vil være sikker på at pluggene sitter riktig, kan du med fordel benytte deg av et pluggsett med en jigg, som hjelper deg å plassere pluggene riktig.

1

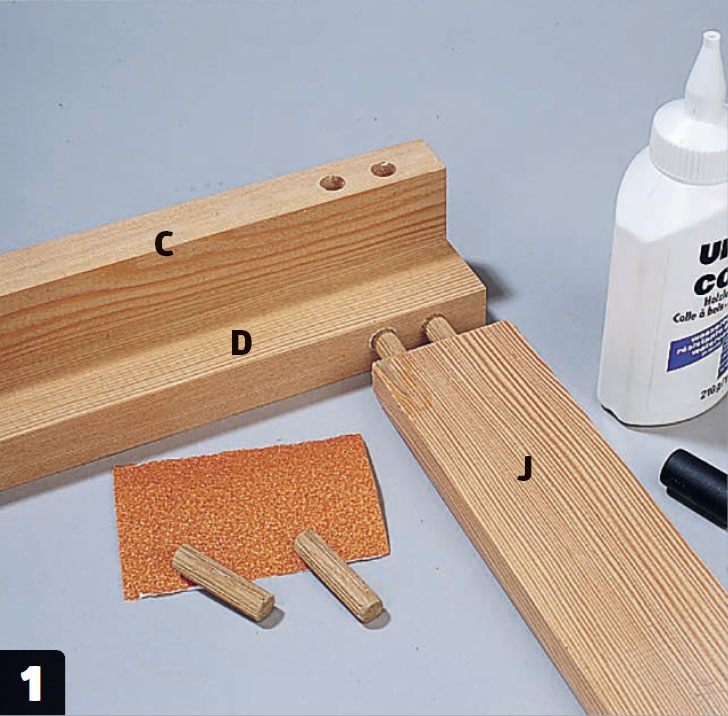

Rammen settes sammen med plugger og vannfast trelim. Bruk eventuelt et pluggsett med en jigg, slik at du er sikker på at pluggene havner akkurat der de skal.

2

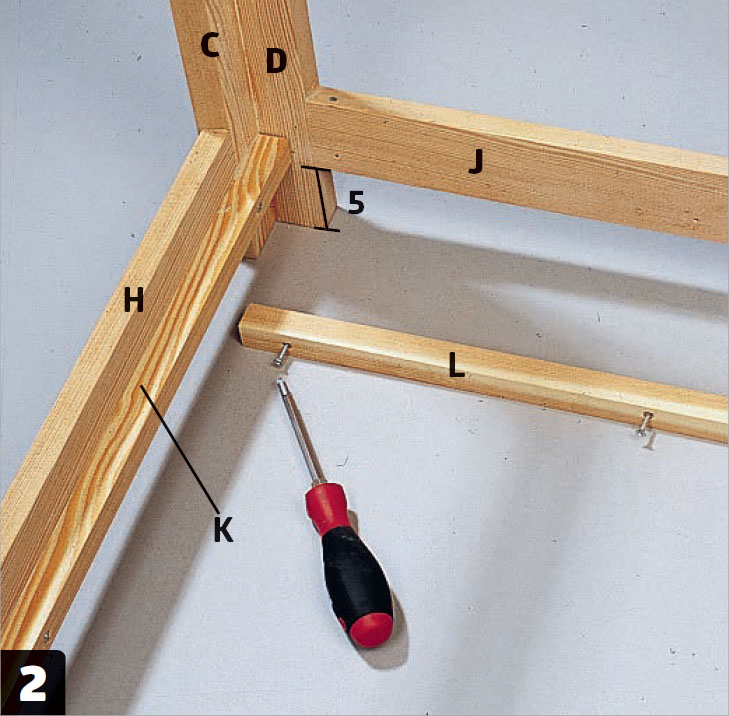

Bunnlistene (K og L) monteres med skruer (4 x 35 mm) i forborede hull. Underkanten av listene skal flukte med underkanten av rammen (H og J). Listene hjelper til med å holde sidene på plass.

3

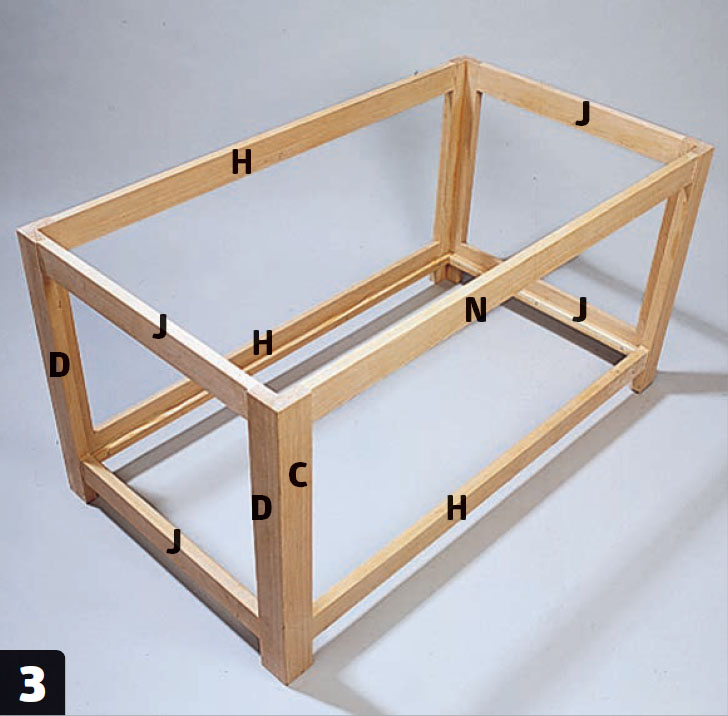

Den ferdige rammen kan nå behandles med trebeskyttelse - det bør den hvis den skal stå ute og du bygger i furu. Bygger du i en mer værbestandig tresort som lerk, er ikke behovet det samme.

02
Lag sidene 4 Trinn

Sidene lages av en kledning av panelbord (E og F) med en rett fals mellom bordene. Bordene limes fast på plater av kryssfinér. Falsen mellom bordene gir et 4 mm bredt og 3 mm dypt spor, der den svarte gulvfugemassen kan legges i.

Hvis du bygger i furu, bør du gi materialene litt trebeskyttelse - særlig hvis putekassen skal stå utendørs.

1

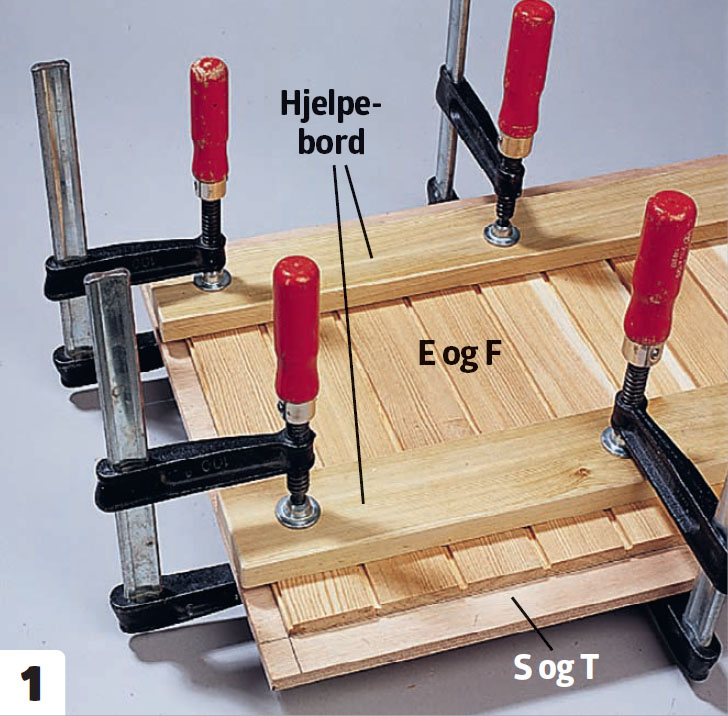

Kledningen (E og F) limes på sidene (S og T) med gulvfugemasse. Kledningen skal sitte sentrert på sidene. Mens fugemassen tørker, presses alt sammen med tvinger og hjelpebord.

2

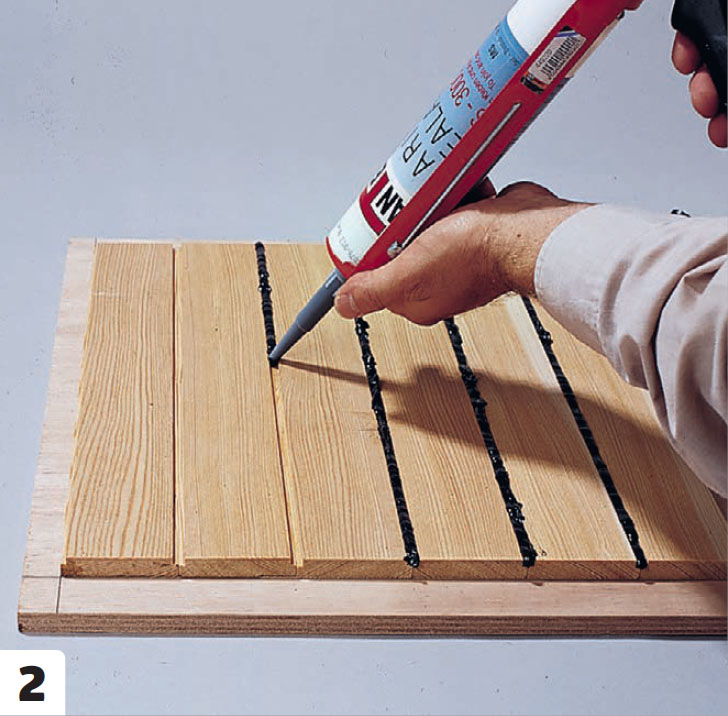

Falsene fuges med gulvfugemassen, når fugemassen mellom kledningen og kryssfinérsidene er tørr.

3

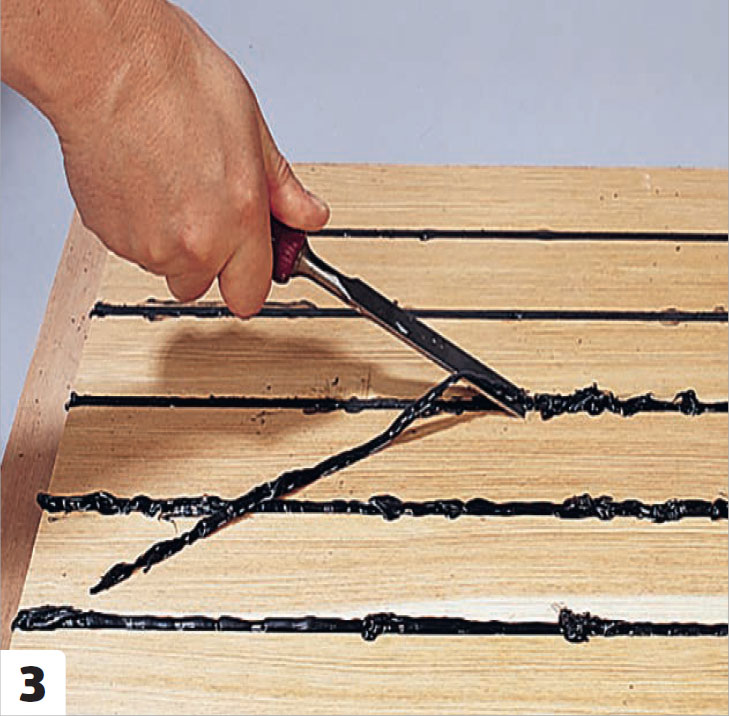

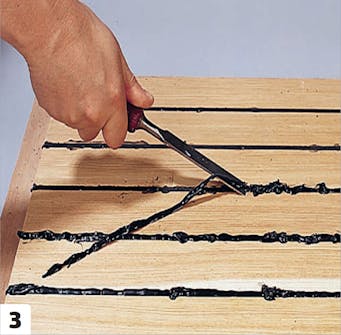

Overskytende fugemasse fjernes når den er tørr. Det gjøres enklest med et skarpt stemjern.

4

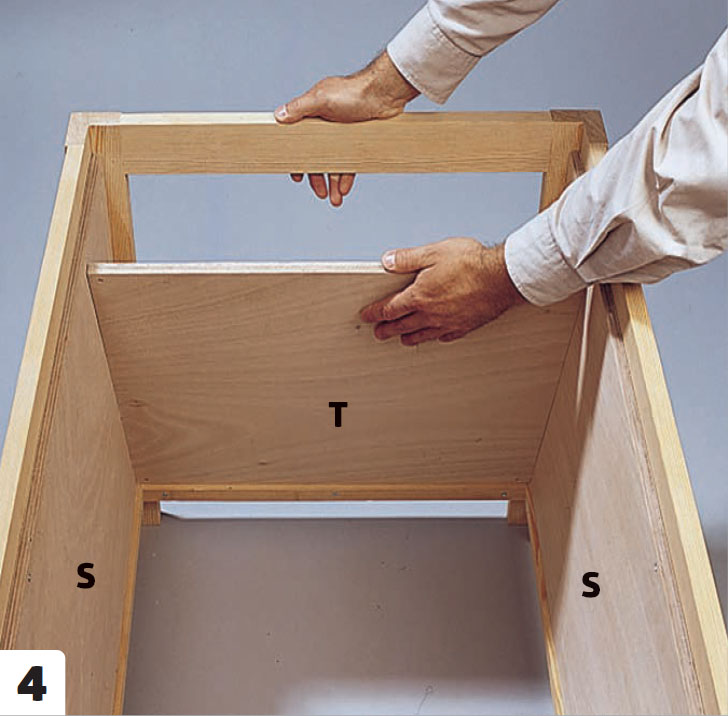

Sidene (S og T) monteres i rammen. Det gjøres med skruer (4 x 35 mm) gjennom forborede hull i alle fire hjørner av alle plater. De lange sidene (S) får en ekstra skrue på midten i toppen og bunnen.

03
Lag lokket 5 Trinn

I de to lange rammedelene til lokket (A) skal det freses et spor som er 9 mm dypt og 14 mm bredt. Her skal kryssfinérplaten til lokket (U) legges ned, slik at platen (G) med panelbordene kommer til å flukte med rammen.

I hjørneskjøtene og rundt panelbordene lages det en 4 mm bred utfresing med overfresen. Disse utfresingene fylles også med svart gulvfugemasse.

1

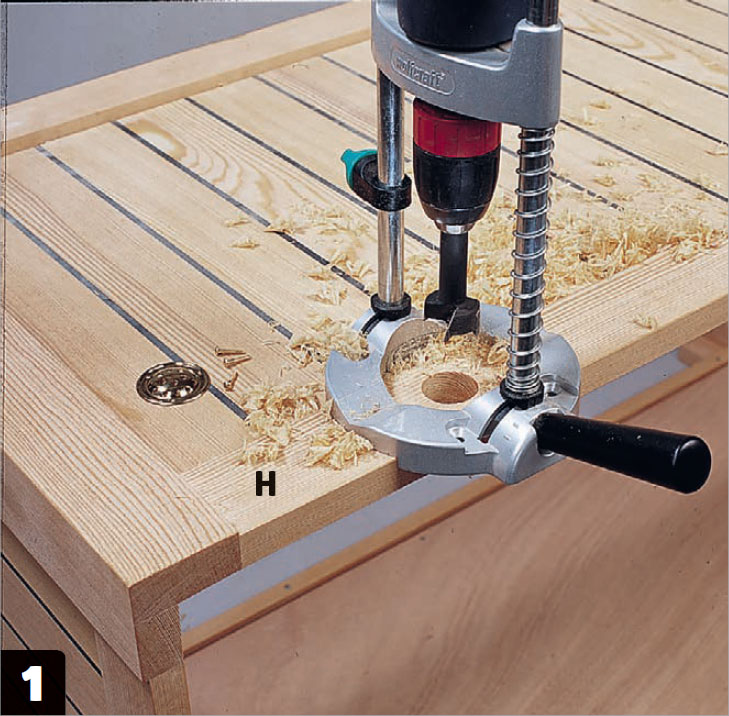

Monter ventilasjonsrister i toppen av sidene. Først borer vi et hull med et 25 mm sylinderbor. Fordi det kan være vanskelig å holde boret helt stille og rett, kan et borstativ være til god hjelp.

2

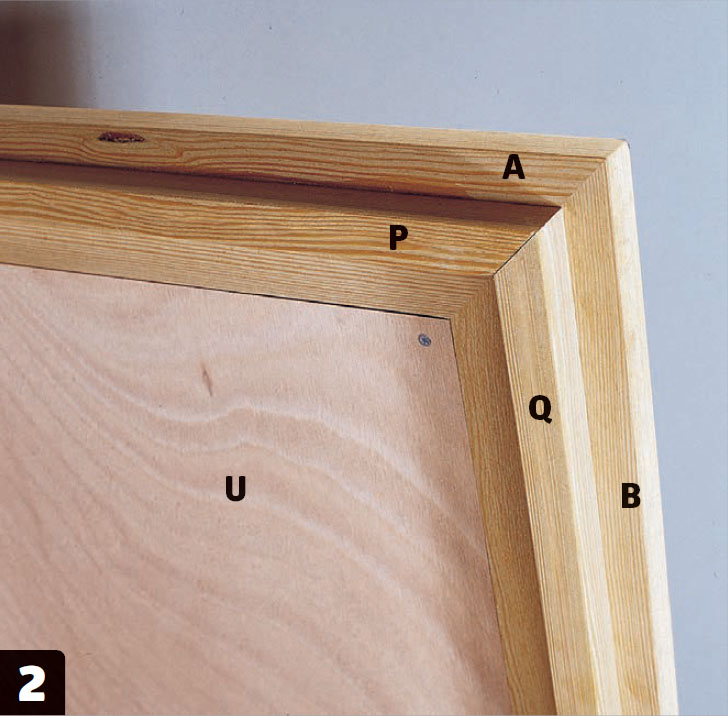

Kryssfinérplaten (U) legges ned i rammen (A og B) og monteres med lim og en skrue (3 x 20 mm) i hvert hjørne og på langsidene. Listene (P og Q) monteres med skruer (4 x 35 mm) - alt i forborede hull.

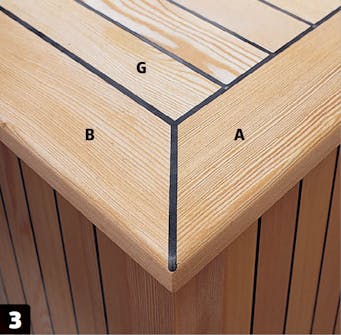

3

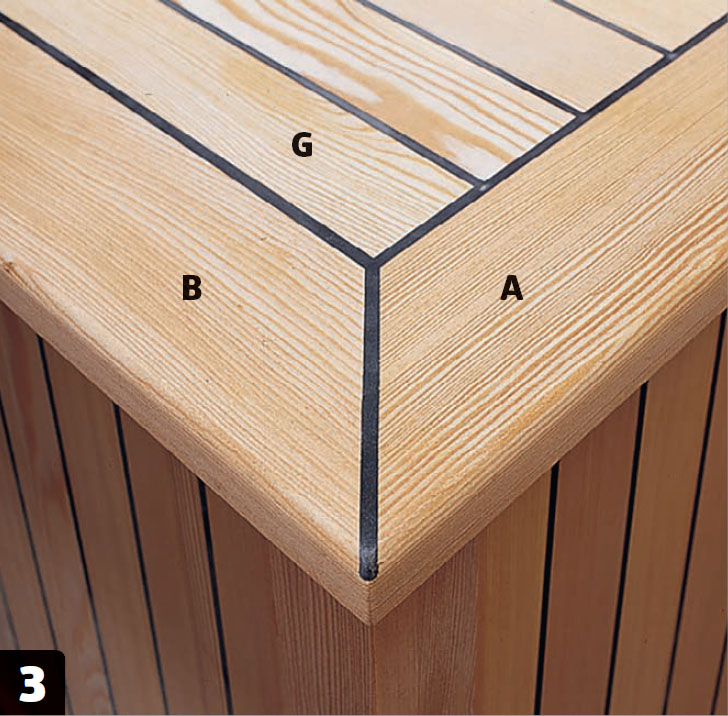

I hjørneskjøtene og rundt kledningen freses et spor på 4 mm, samme bredde som sporet mellom kledningsbordene, og sporene fuges med gulvfugemassen.

4

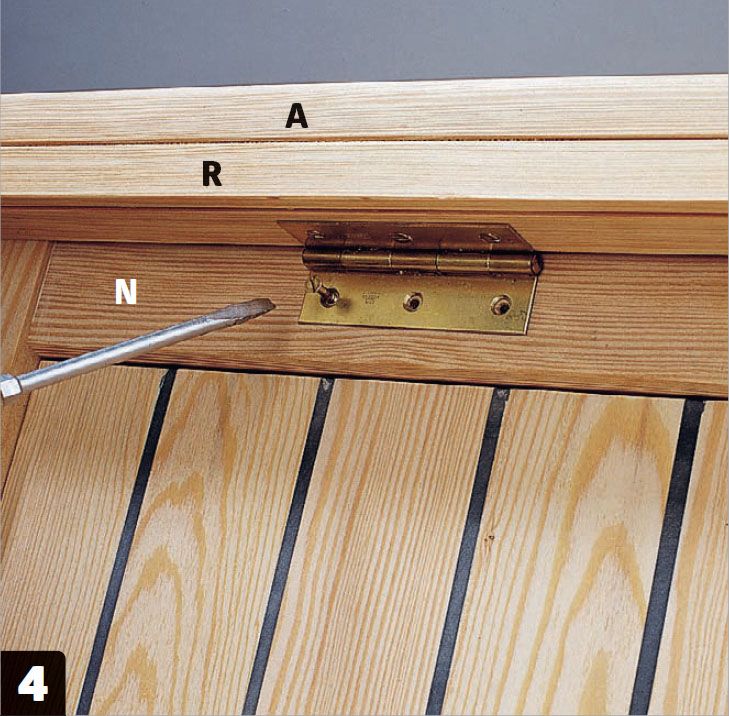

Hengslene monteres på baksiden. Bruk messingskruene, som følger med.

5

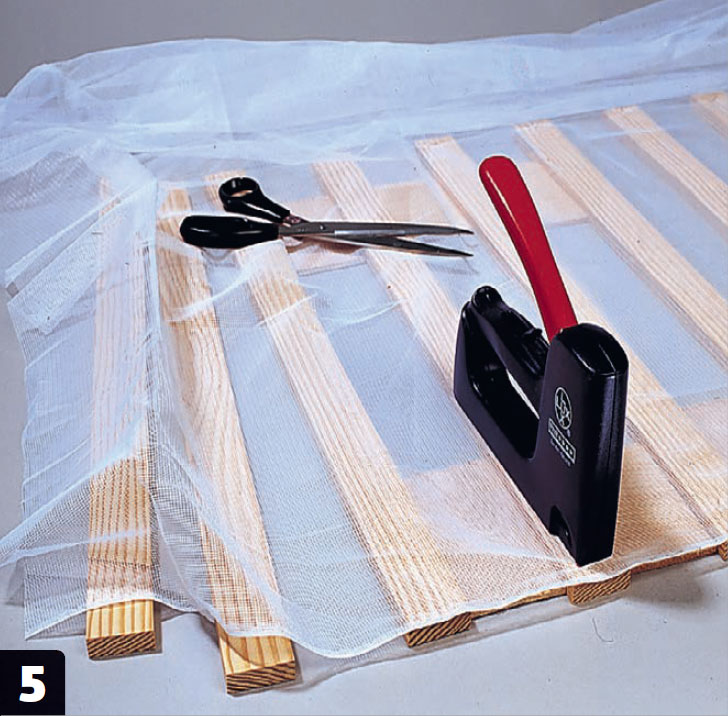

Lamellene (W) stiftes fast på insektnettet. Nettet bidrar til å sikre god luftsirkulasjon i putekassen. Lamellene legges i bunnen av kassen og nettet stiftes også fast til bunnlistene (K og L).

Materialer

21 x 91 mm

  • 2 rammedeler, lokk (A) à 136 cm
  • 2 rammedeler, lokk (B) à 76,9 cm

25 x 60 mm

  • 4 bein (C) à 65 cm
  • 4 bein (D) à 65 cm (skåret til 25 x 36 mm)
  • Rammedel (N), 113 cm (skåret til 25 x 56 mm)

12 mm panel med 4 mm rett fas

  • Kledning til front og bakside (E), bredde 113 cm og høyde 48,9 cm
  • Kledning til de to sidene (F), bredde 60 cm og høyde 48,9 cm
  • Kledning til lokket (G), 117,8 x 58,7 cm

21 x 56 mm

  • 3 rammedeler (H) à 113 cm
  • 4 rammedeler (J) à 55,2 cm

21 x 21 mm

  • 2 bunnlister (K) à 120 cm
  • 2 bunnlister (L) à 58,2 cm
  • Støttepinne (M), 83 cm
  • List til lokk (P), 130 cm
  • 2 lister til lokk (Q) à 67,6 cm

21 x 43 mm

  • List til lokk (R), 130 cm

12 mm kryssfinér

  • 2 sider (S) à 120 x 55,6 cm
  • 2 sider (T) à 60 x 55,6 cm
  • Lokk (U), 117,6 x 62,9 cm

15 x 33 mm

  • 11 lameller (W) à 60 cm

Dessuten

  • 4 gulvfugemassepatroner, svart, 300 ml
  • Treplugger
  • 4 ventilasjonsrister, Ø 40 mm, messing
  • 4 messinghengsler, 50 x 40 mm med skruer
  • Rustfrie stifter
  • Insektsnetting, 60 x 120 cm
  • Trelim, vannfast, D3
  • Rustfrie skruer, 3 x 20 mm, 4 x 35 mm
  • Trebeskyttelse
  • Sandpapir

Spesialverktøy

  • Stiftepistol
  • Overfres
  • Bordsirkelsag
  • Borstativ
  • Pluggsett med jigg

Tidsforbruk

En effektiv og kreativ helg.

Pris

Totalprisen er cirka 4000 kroner, hvis du sager ut materialene dine selv av lerk, som her.

Vanskelighetsgrad

Dette er et vanskelig prosjekt, fordi du må skjære materialene selv. Men får du ”hull på byllen” og skjønner hvordan tingene henger sammen, er det fullt mulig.

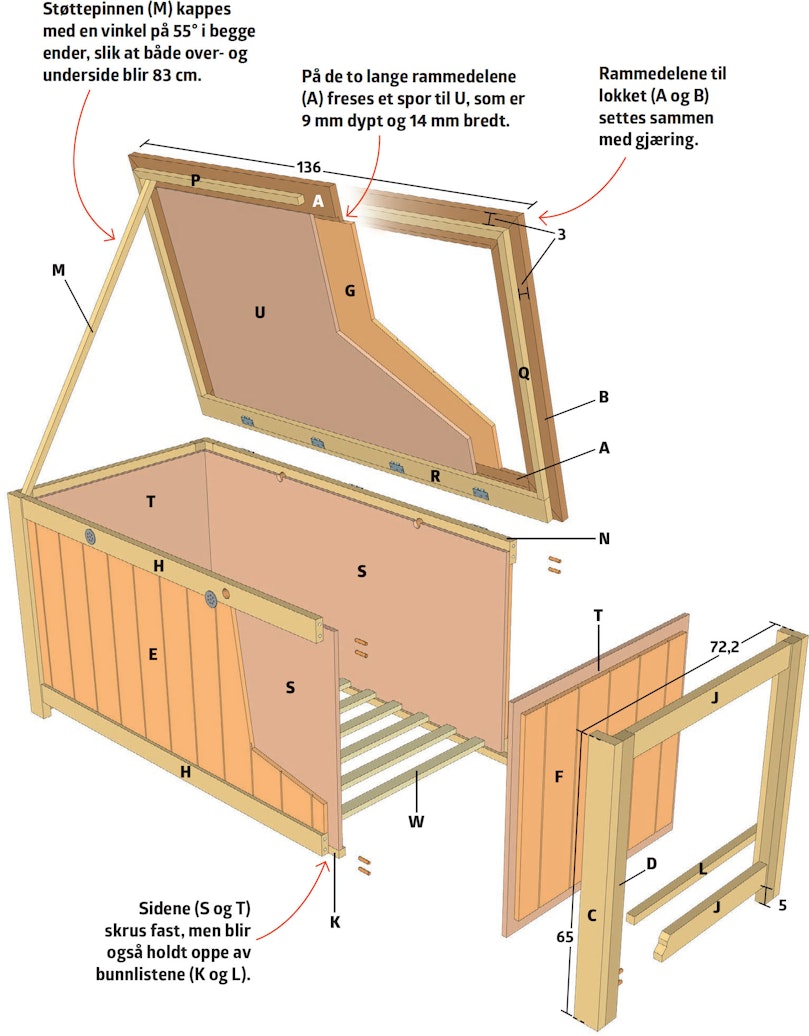

Tegning

Video

Slik bruker du overfresen

I denne videoen kan du se hvordan du stiller inn og bruker overfresen til å lage perfekt finish når du jobber med tre. Det finnes utallige forskjellige fresestål, slik at du kan lage alt fra flotte profilerte forkanter, til noter til skjulte plateskjøter og utfresinger til hengsler. Vi gjennomgår de forskjellige typene fresestål og viser hvordan du bruker dem.

Magasinartikkel

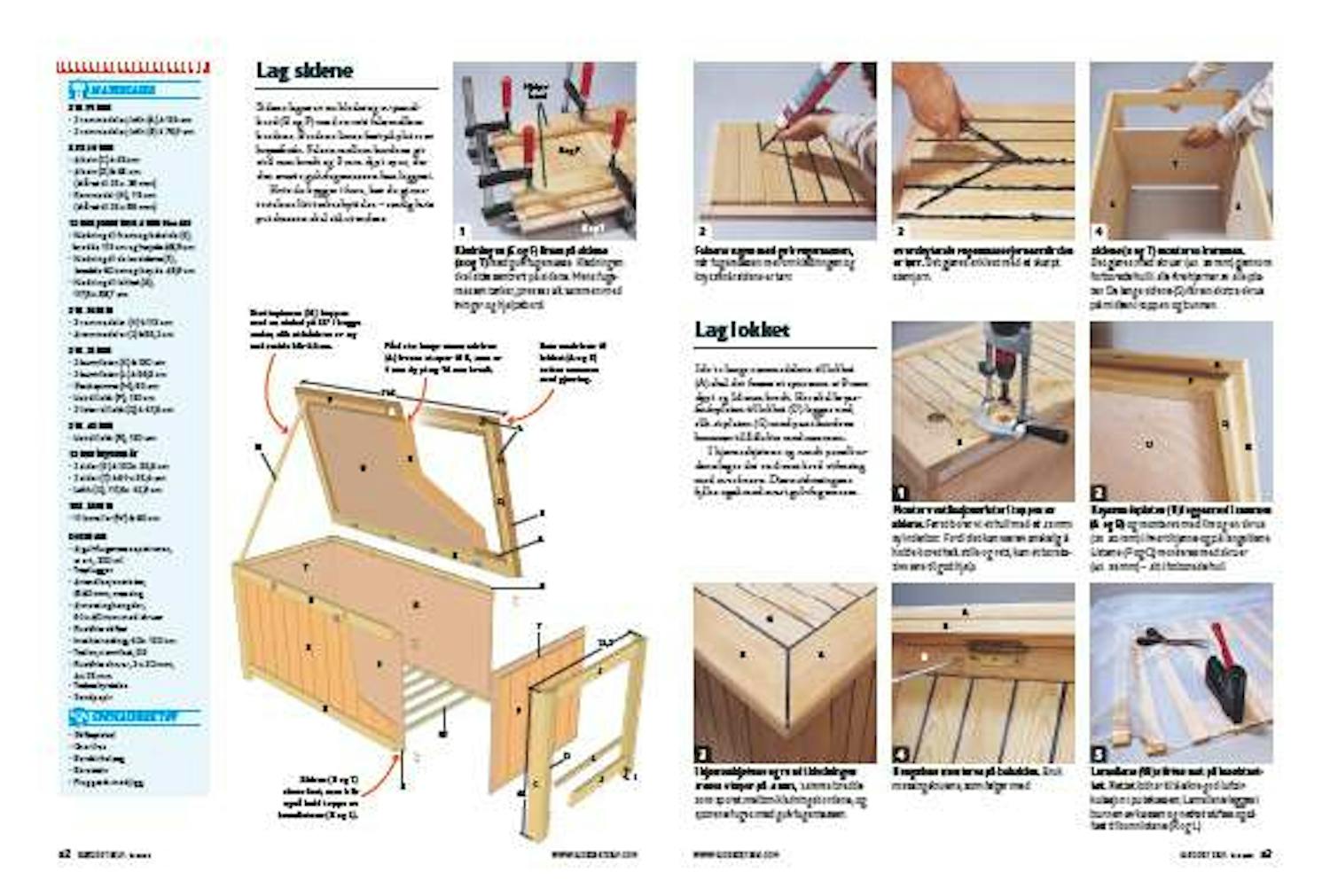

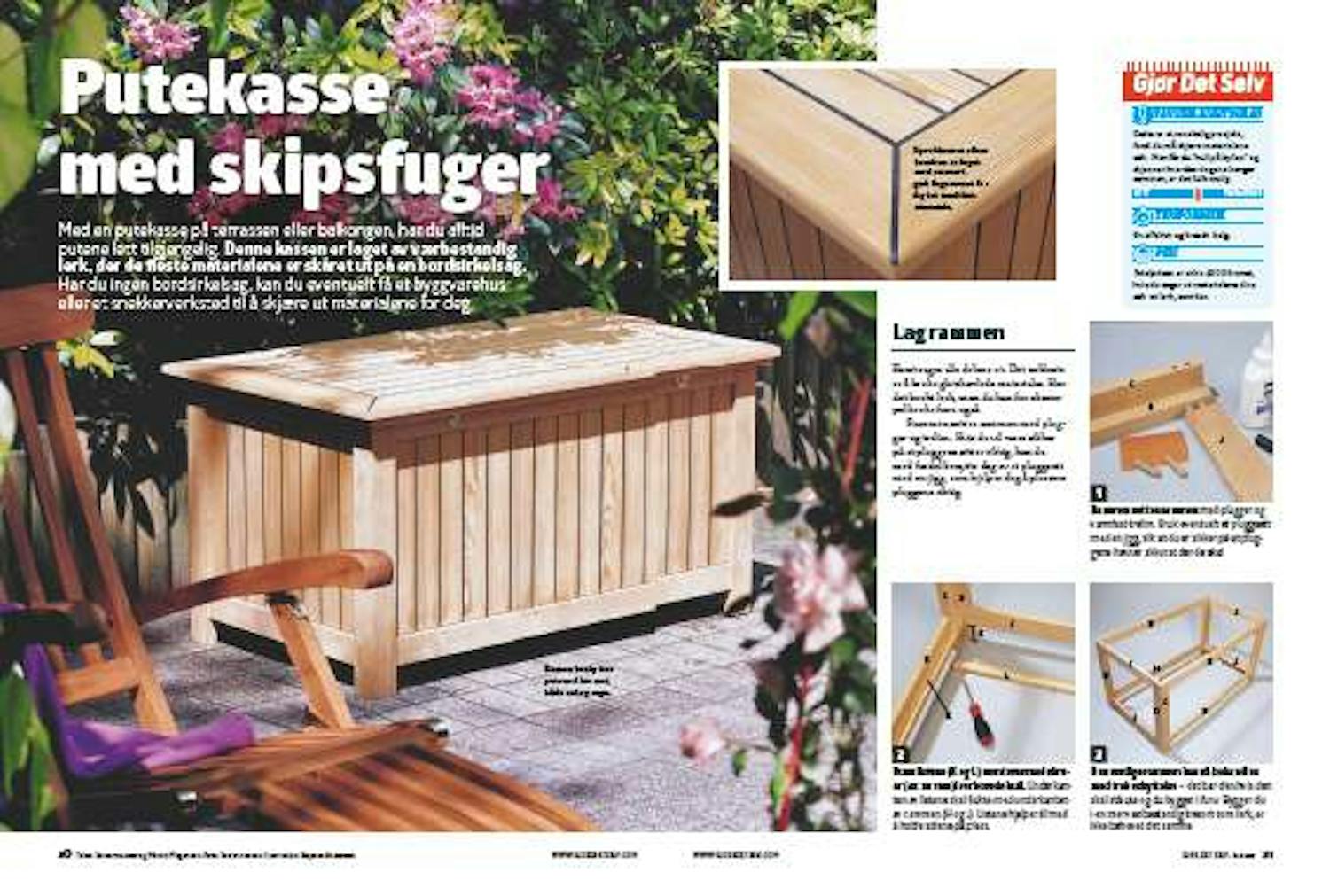

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
