Sagbukk med smarte detaljer

En gjennomtenkt konstruksjon av en sagkrakk gjør vedkappingen til en rask, effektiv og sikker affære. Her kan du se hvordan du bygger en sagbukk.

Stabil sagkrakk

Sagbrukk: En sagbrukk må stå ordentlig fast, og veden ligge godt. Det gjør den på denne krakken, som har seks bein i stedet for de vanlige fire.

Intro

Mange av de sagbukkene som finnes i butikken er bygget av spinkle materialer og virker ustabile.

Det har en av Gjør Det Selvs lesere, Henrik Bonde, blitt lei av. Han bruker mye tid på å felle trær, kappe stammene opp til kubber og til slutt kløyve dem til ved. Derfor har han tatt saken i egne hender og konstruert en sagbukk som er tung og stabil.

Stammen ligger sikkert i en renne mens du sager. Den avkappede vedkubben blir også liggende i rennen, slik at du kan vippe den rett ned i f.eks. ei trillebår.

Her gir han oppskriften på sagbukken sin videre.

I gjør det selv veiledningen får du en full materialliste, en tegning med mål over Henriks sagbukk og en veiledning til hvordan sagbukken bygges.

Veiledning

01
Sagbukk med smarte detaljer 4 Trinn

1

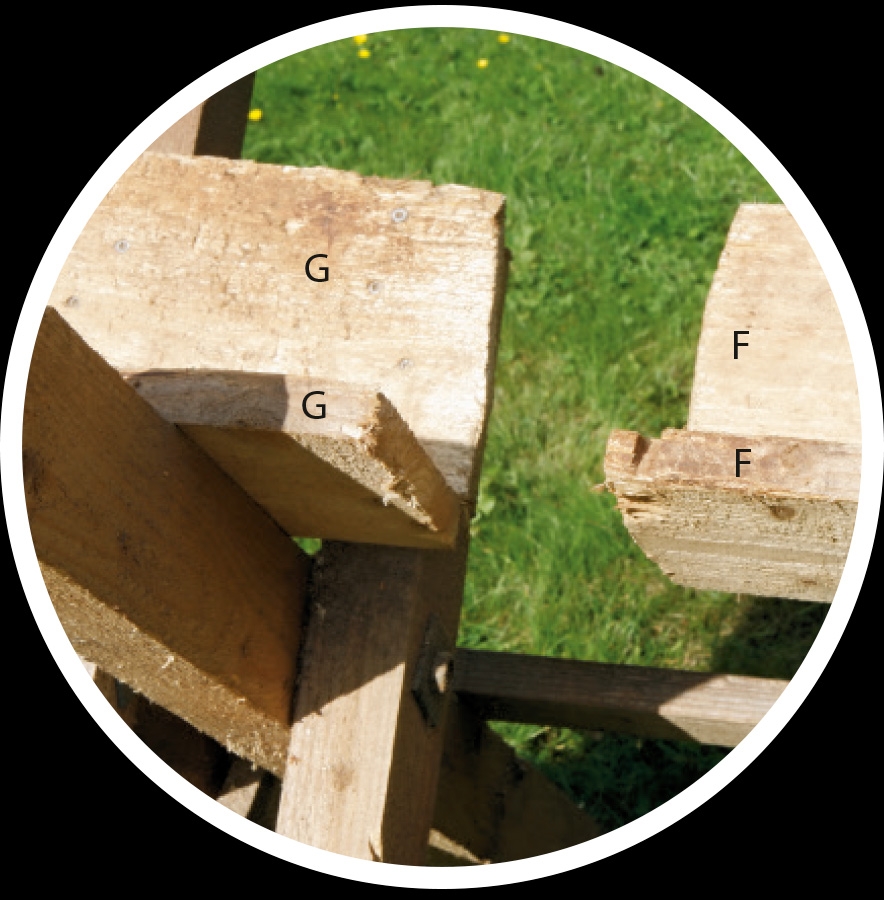

I den ene enden av rennen gir en åpning på 10 cm plass til at sverdet på sagen kan passere.

2

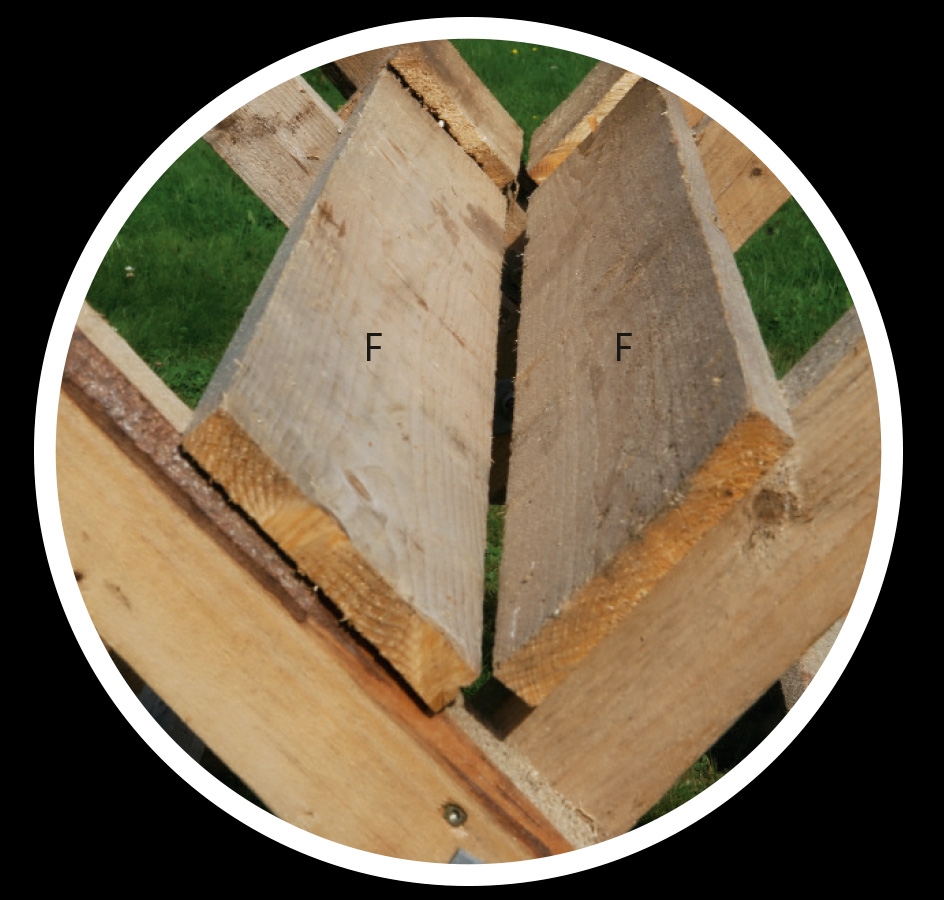

En renne av to brede planker (F), som er skrudd fast på beina, sørger for at trestammen alltid ligger sikkert.

3

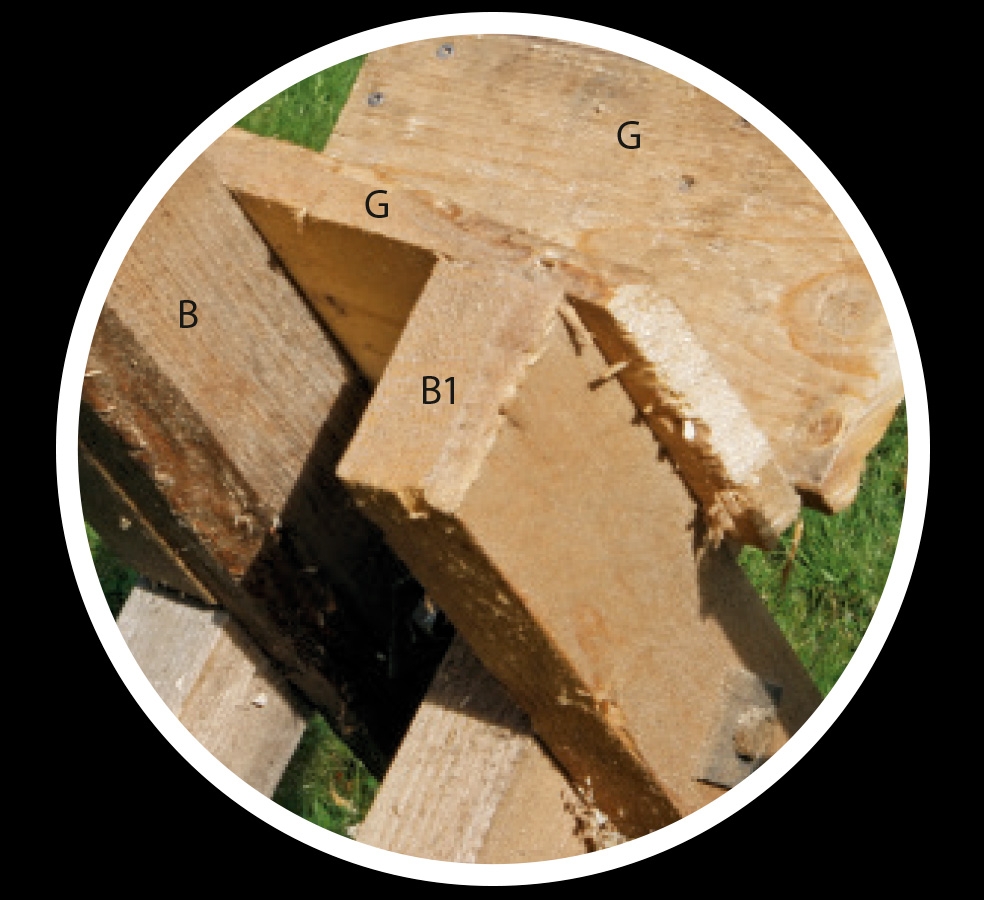

Toppen av det ene beinet (B1) er kappet av i plan med renneplanken (G). Det gir plass til motorsagens motor, slik at du kan komme til for å sage fra begge sider.

4

Vedkubben blir liggende i rennen, slik du enkelt kan dytte den ned i f.eks. trillebåren.

Materialer

48 x 98 mm furu:

  • 7 bein (A + B) à 115 cm
  • 1 bein (B1), 100 cm
  • 1 støtte (C), 35 cm

23 x 98 mm furu:

  • 2 stivere (D) à 150 cm
  • 2 stivere (E) à 55 cm

23 x 148 mm furu:

  • 2 rennebord (F) à 115 cm
  • 2 rennebord (G) à 25 cm

Dessuten:

  • Pu-lim 4 stk. 10 x 140 mm bolter med tilhørende muttere
  • 8 stk. 10 mm spennskiver
  • 5 x 80 mm syrefaste skruer

Tidsforbruk:

En halv dags tid

Pris:

Cirka 250 kroner

Vanskelighetsgrad:

Det er ingen vanskelige detaljer. Her henger alle med.

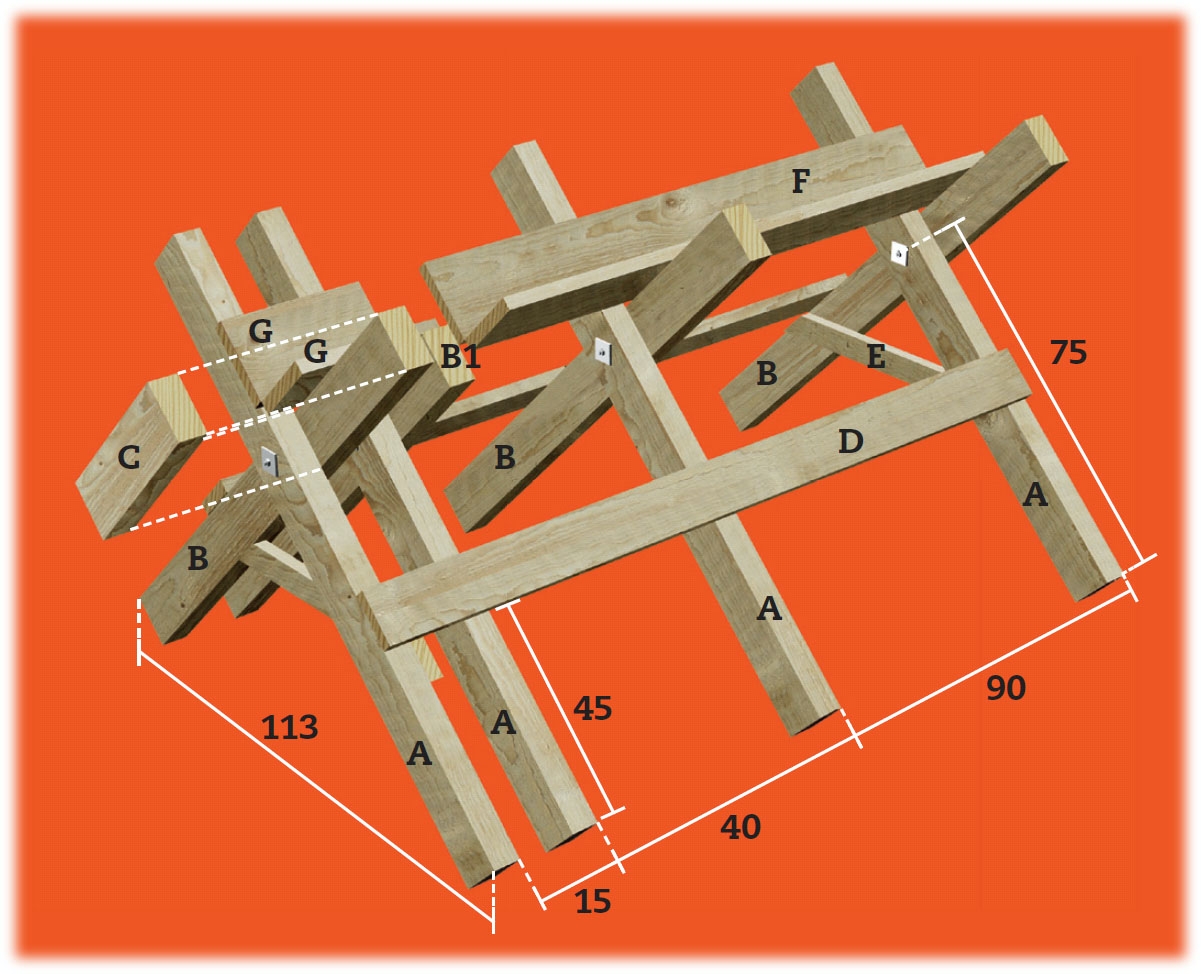

Tegning

Slik setter du sammen bukken:

  • De fire beinsettene settes sammen parvis av beinene (A og B). Bruk pu-lim og en bolt med mutter og en spennskive på begge sider.
  • Stiverne (E) skrus fast på de to beinsettene i hver ende.
  • Alle fire beinsett settes sammen og avstives med bord (D).
  • Støtten (C) skrus fast på beinet (B) i den ene enden.
  • Rennebord (F og G) settes på.

Video

Se video av hvordan du kan bygge en sagbukk.

Under kan du også se en video av hvordan du bygger en sagbukk. Den sagbukken vi bygger i videoen er ikke helt den samme som du finner i byggeveiledningen.

VERKTØY: Slik bruker du kapp-/gjærsagen

I denne videoen kan du se hvordan du stiller inn og bruker sagen, slik at du får full utnyttelse av den. Kappsagen er smart når du skal sage mange rette, korte snitt på tvers av bord og lekter. Du kan sage både rette, vinklede og tiltede snitt i blant annet tre, metall, fibersement og laminat – gjennomgående eller i akkurat den dybden du ønsker.

TIPS: Stoppkloss til kappsagen

Magasinartikkel

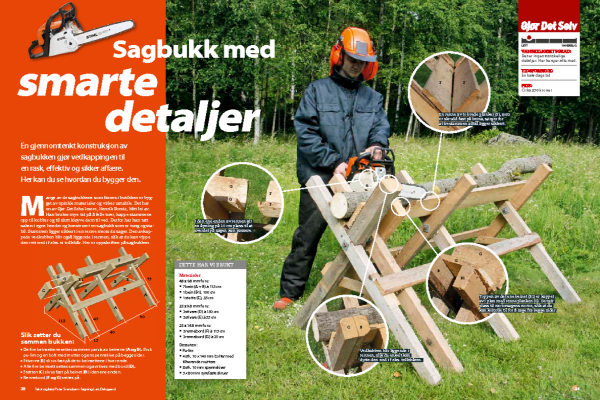

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
