Slik bygger du et smart gavldrivhus

Med sine 3,6 kvm er det plass til både planter og en hyggelig kopp kaffe i dette romslige galvdrivhuset. Bygg det for kun 4500 kroner.

Vanskelighetsgrad
Tidsforbruk
Et par helger
Pris
6000 kroner
Gavldrivhus: Slik bygger du et gavldrivhus

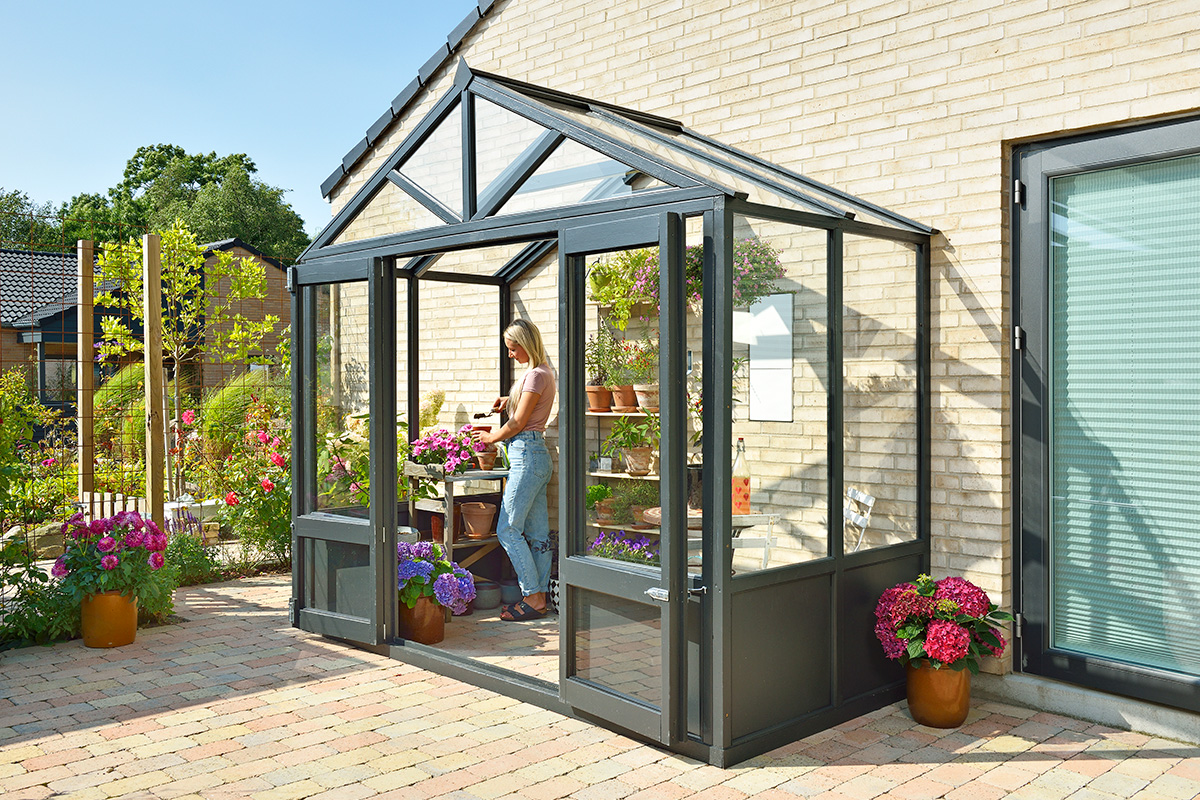

Med sine 3,6 kvm er drivhuset vesentlig mer romslig enn tradisjonelle drivhus mot gavlvegger.

Intro

I denne gjør det selv-veiledningen viser vi hvordan du bygger det flotte gavldrivhuset. Vi viser deg de viktigste detaljene, men galvdrivhuset forutsetter at du har noe gjør det selv-erfaring.

Du kan se hvordan du:

  • bygger siderammer og dørpartiet til gavldrivhuset
  • bygger gavltrekant og skjærer og bygger sperrene
  • bygger gavldrivhuset og setter fast glasset

God fornøyelse!

LES OGSÅ: Bygg et drivhus på veggen

Veiledning

01
Siderammer og dørparti 4 Trinn

De to siderammene og frontpartiet er bygget på samme måte, selv om front­ rammen er bredere. Dørene tilpasser du når frontrammen er satt sammen. Men vent med å sette dem fast til rammen til hele skjelettet til drivhuset er på plass.

Bygg gavldrivhus 1

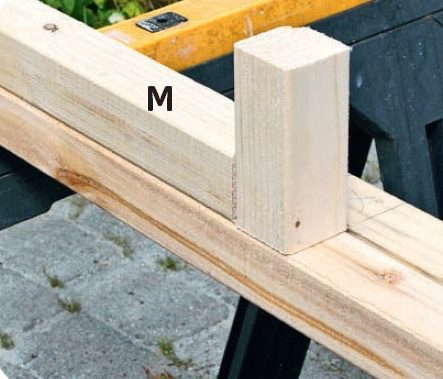

Kapp rammestykkene (M). Avstanden mellom de loddrette stolpene (F) er 61 cm, så det samme er lengden på rammedelene (M). Med dem på plass gir plasseringen av de vannrette rammedelene (E og J) seg selv.

Bygg gavldrivhus 2

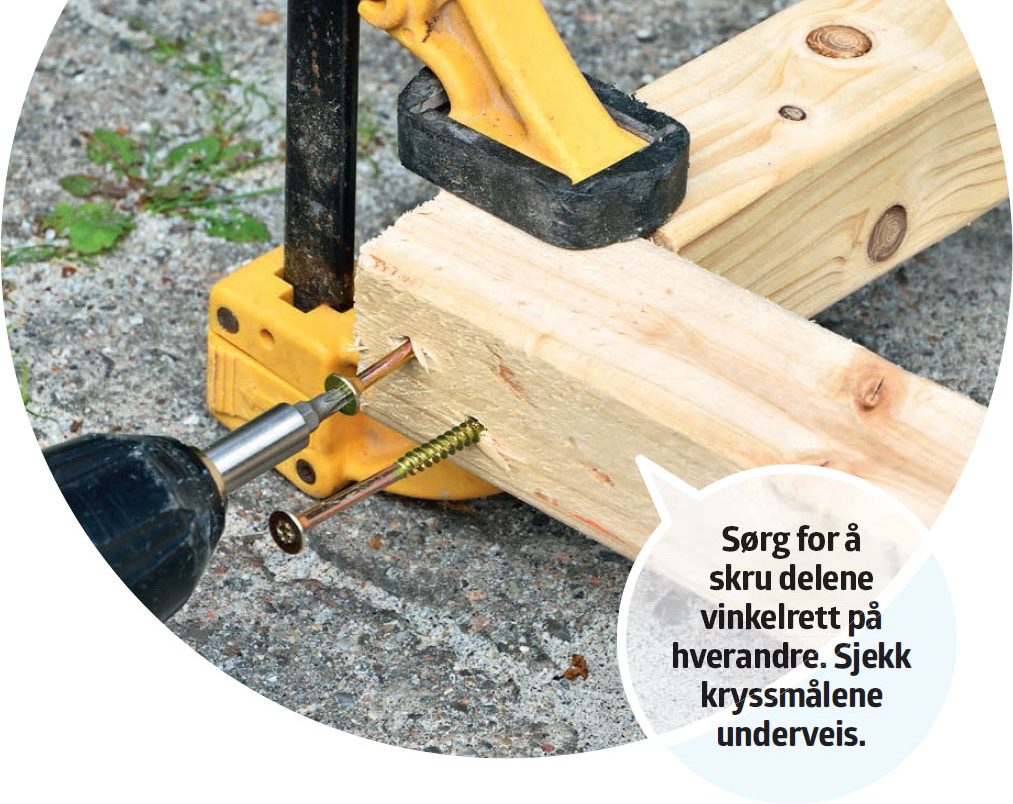

Hver sammenføyning får to skruer (5 x 80 mm). Forbor med et 5 mm bor. Hold delene sammen med en tvinge mens du skrur.

Bygg gavldrivhus 3

Bruk skråskruer i sammenføyningen mellom rammedelene (M) og den loddrette stenderen (F). Bruk 5 x 80 mm skruer.

Bygg gavldrivhus 4

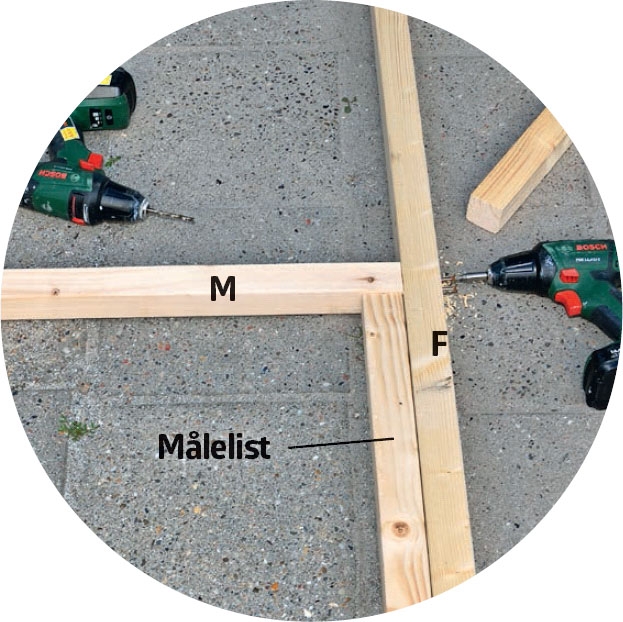

Skru de ytterste stenderne (F) sammen med rammedelene (M). En målelist sikrer at du får riktig plassering.

02
Frontrammen 2 Trinn

Frontrammen lager du på samme måte.Topp- og bunnlektene (E) er selvsagt lenger enn på siderammene for å lage plass til dørene i midten, men rammene lages ellers på samme måte.

Bygg gavldrivhus 1

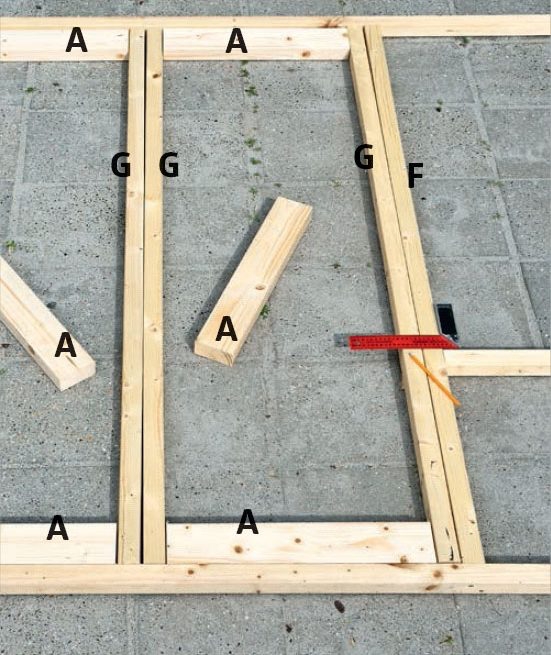

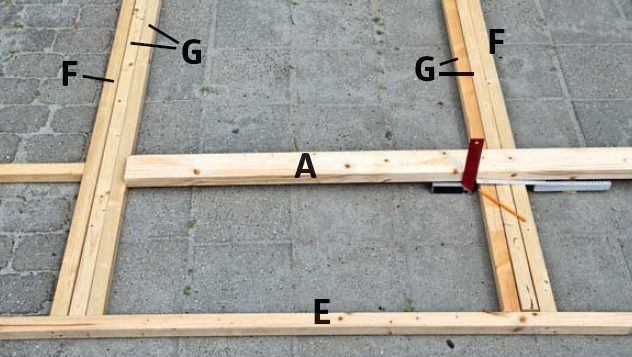

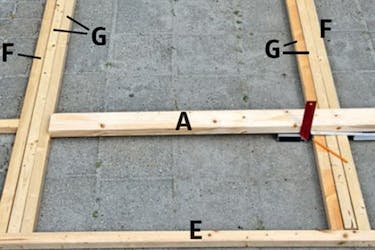

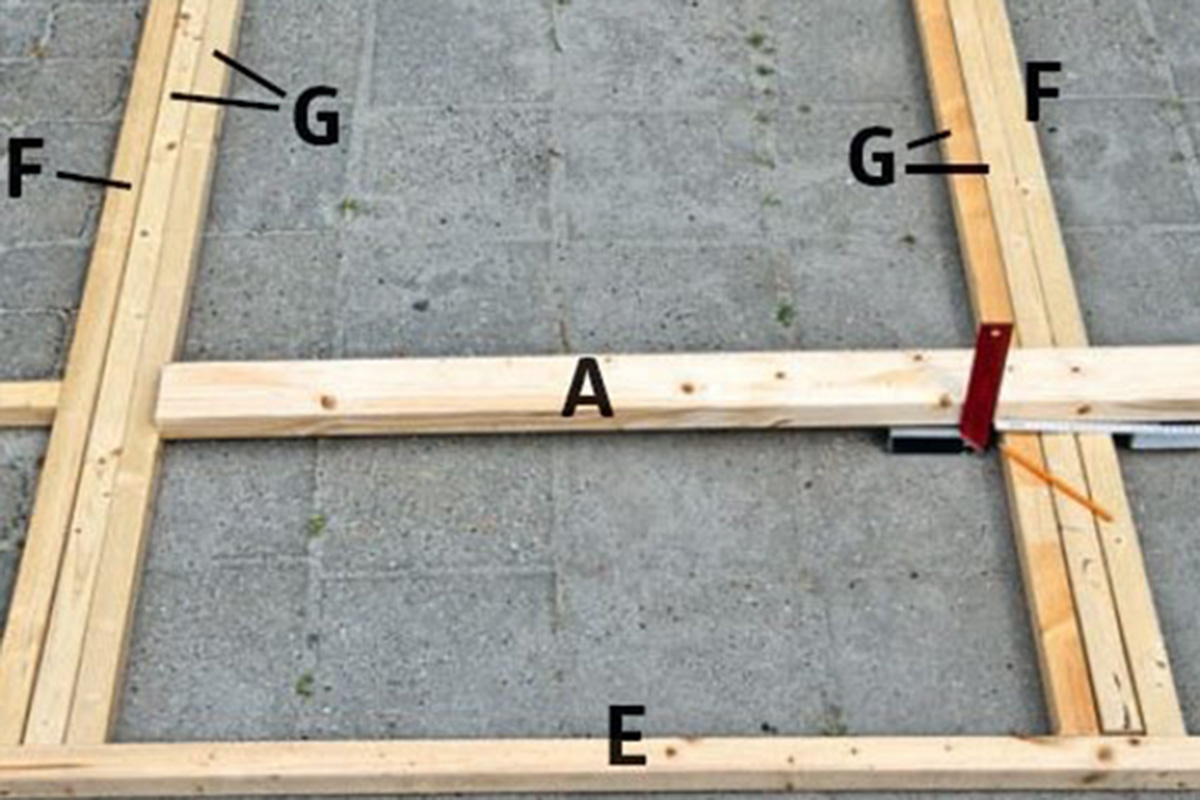

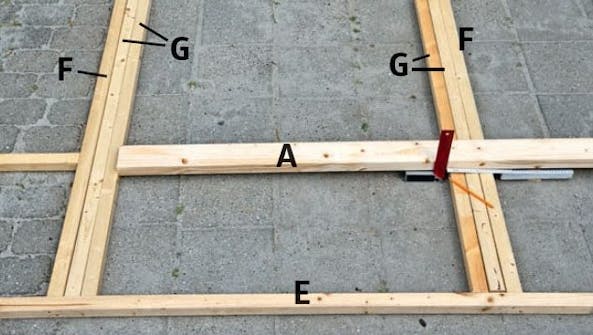

a. Sett sammen dørene. Legg de fire dørstolpene (G) i dørhullet i forrammen to og to som vist. Sprossene (A) tilpasser du ved å legge en 48 x 98 mm mellom de ytterste dør-stolpene (G). Trekk 1,5 cm fra målet, og kapp den.

Bygg gavldrivhus 2

b. Flytt delene på plass. Hver av sprossene (A) skal ligge mellom to av dørstolpene (G).

03
Gavltrekant og takstoler 7 Trinn

Begynn med å bygge gavltrekanten. Da kan du legge delene til takstolene på den etterpå, slik at du får de eksakt samme målene på delene.

Gavltrekanten ligger direkte på rammene, mens takstolene griper rammene ved hjelp av hakk, som vist på bildene.

Bygg gavldrivhus 1

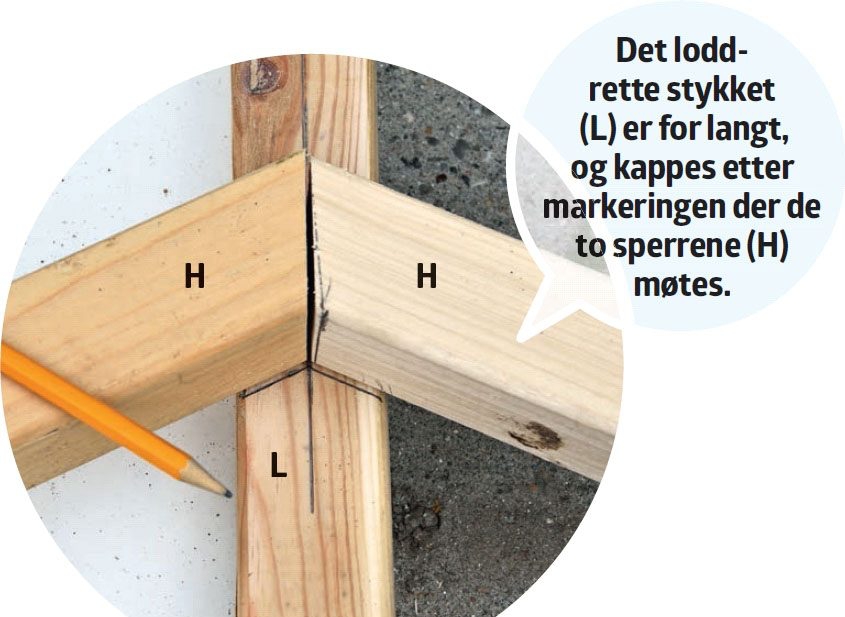

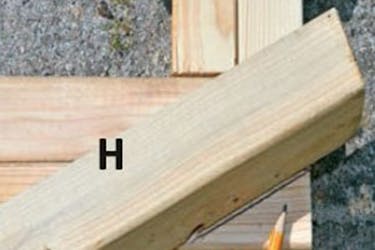

Kapp til de skrå sperrene (H). De skal møtes oppå den loddrette sprossen (L).

Bygg gavldrivhus 2

Kapp til de skrå sprossene (K). De skal sitte inn mot det loddrette stykket (L) og tilpasses i den andre enden opp mot de skrå sperredelene (H) og skrus fast.

Bygg gavldrivhus 3

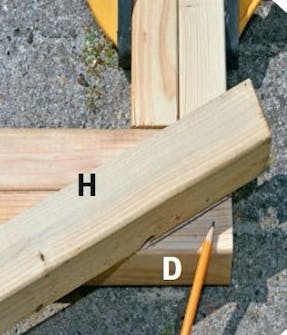

Kapp til sperrefoten (D) med skrå snitt etter sperredelene (H).

Bygg gavldrivhus 4

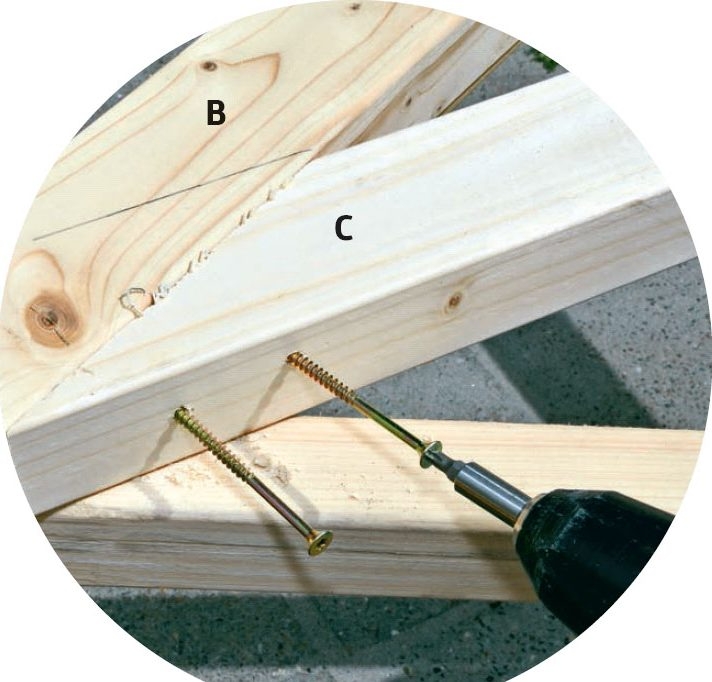

Skru sammen de to takstolene. Legg dem oppå gavlrammen, og følg formen til rammen. Det vannrette hanebåndet (C) kappes til i endene og skrus fast med to skruer i hver ende gjennom de skrå delene (B). I spissen, der de to skrå delene (B) møtes, skrur du inn to skruer på skrå, slik at delene forbindes.

Bygg gavldrivhus 5

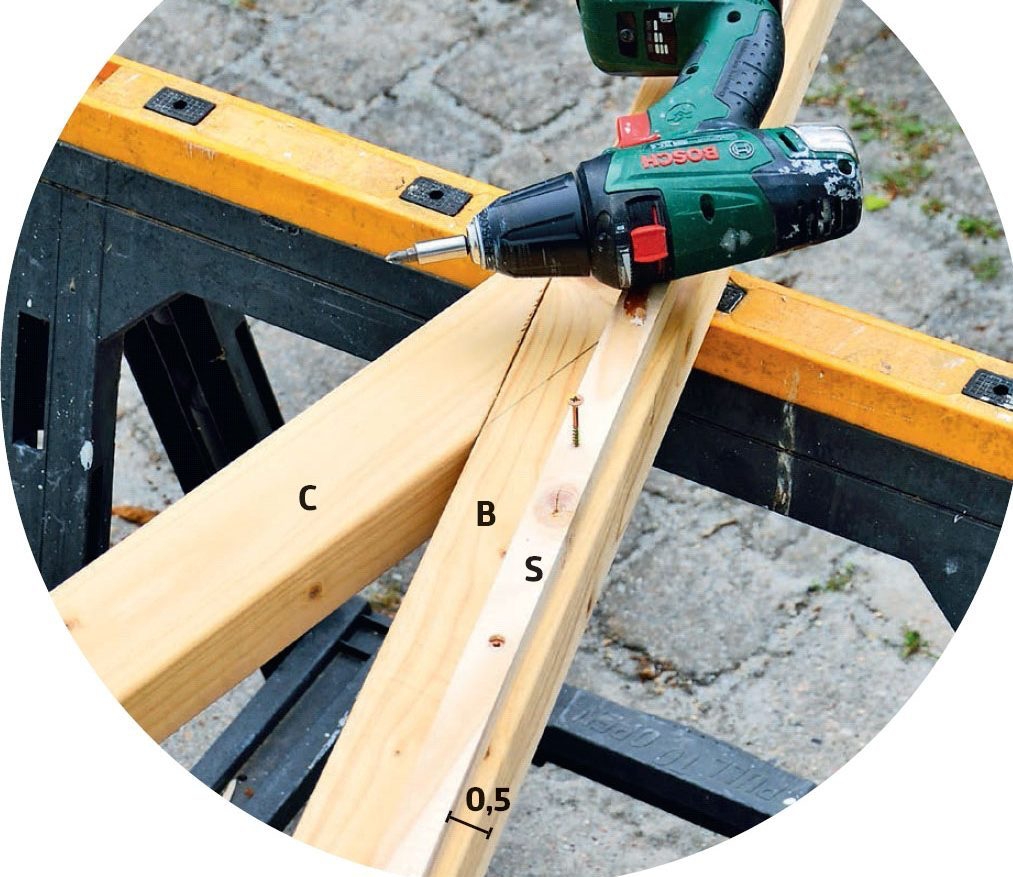

Skru på falslistene (S) 5 mm fra overkanten på takstolen (B).

Bygg gavldrivhus 6

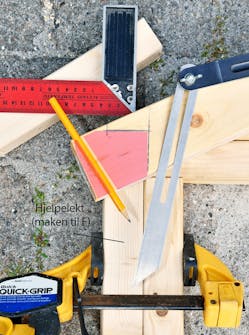

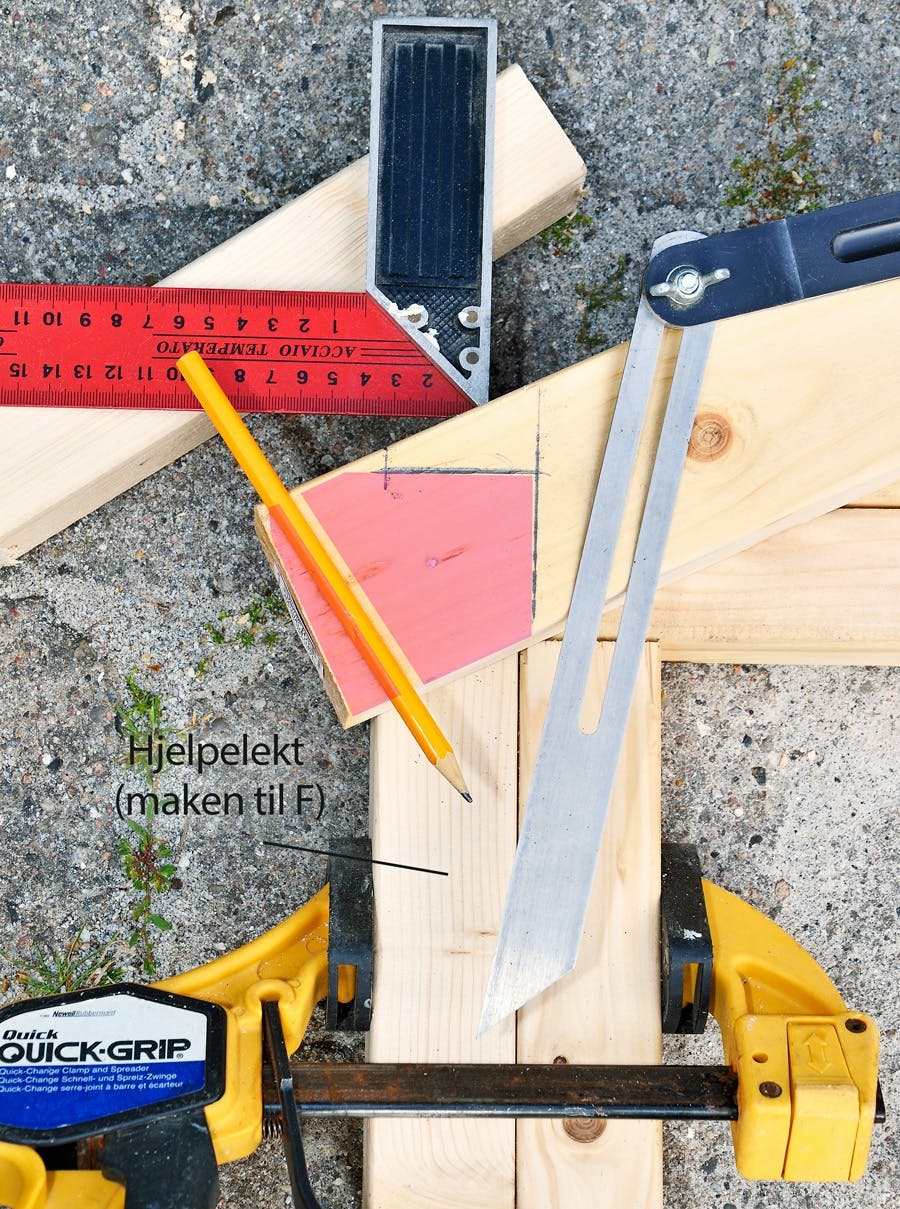

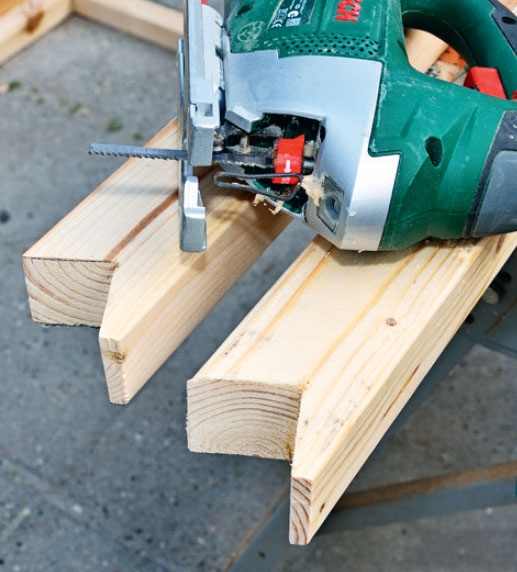

Legg takstoldelene oppå siderammen. Tegn opp, og skjær ut hakket slik at takstolen kan hvile på rammenes overligger (J).

Den skraverte delen skal sages vekk.

04

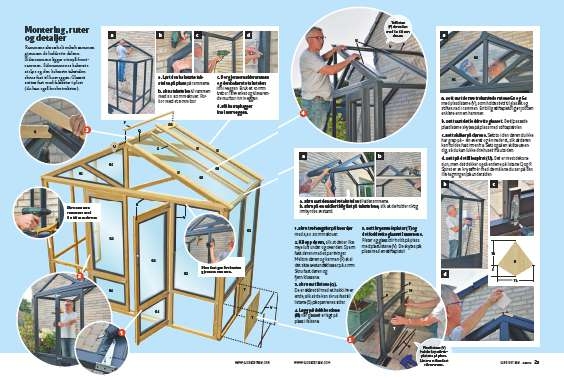

Montering, ruter og detaljer 16 Trinn

Rammene skrus helt enkelt sammen gjennom de loddrette delene. Siderammene ligger utenpå front­ rammen. Siderammenes bakerste stolpe og den bakerste takstolen skrus fast til husveggen. Glasset settes fast med falslister i plast (du kan også bruke trelister).

Bygg gavldrivhus 1

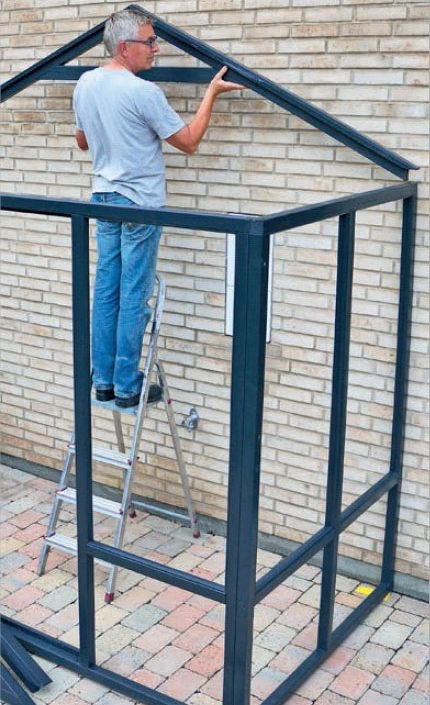

Løft den bakerste takstolen på plass på rammene.

Bygg gavldrivhus 2

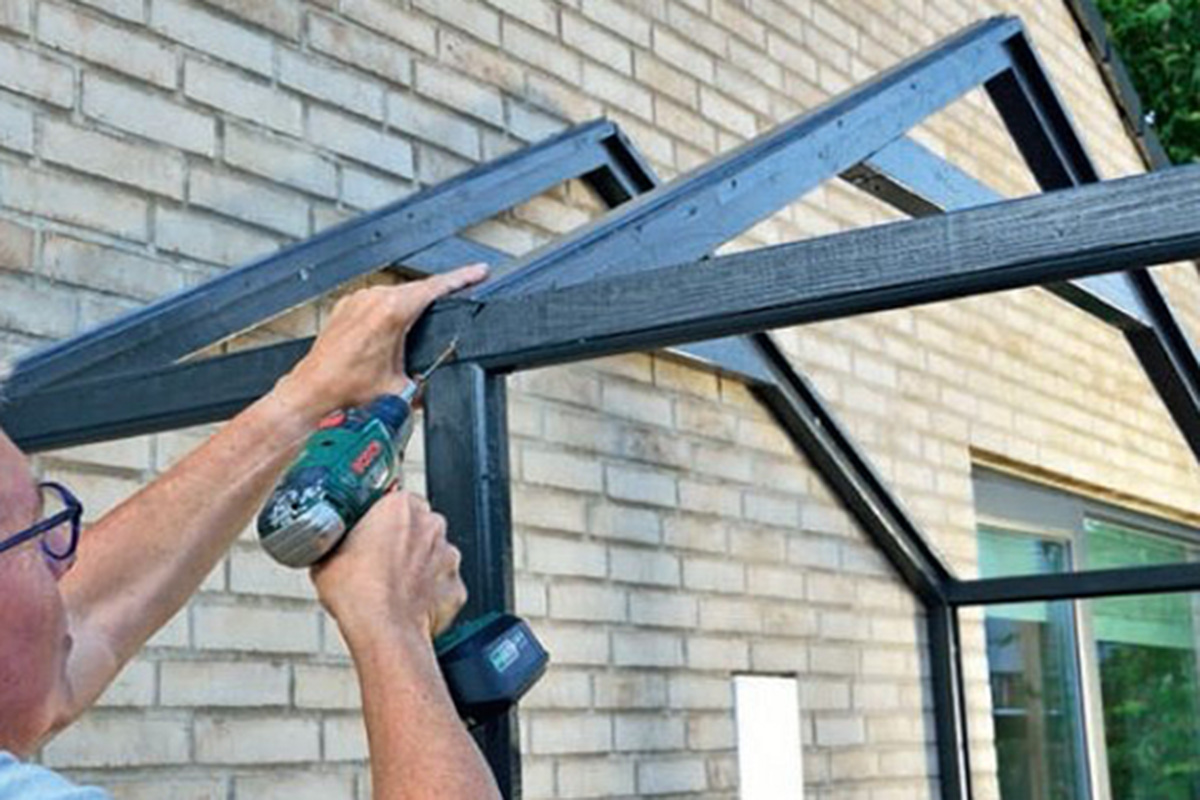

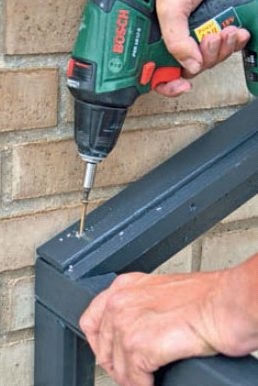

Skru takstolen til rammen med 5 x 80 mm skruer. Forbor med et 5 mm bor.

Bygg gavldrivhus 3

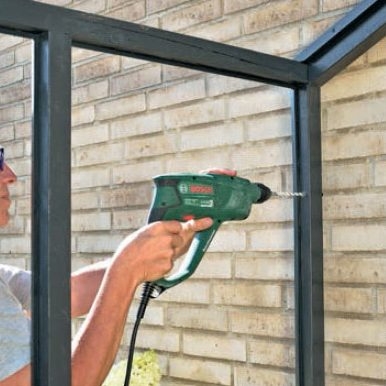

Bor gjennom siderammen og den bakerste takstolen inn i veggen. Bruk et 10 mm trebor i treverket og tilsvarende murbor inn i veggen.

Bygg gavldrivhus 4

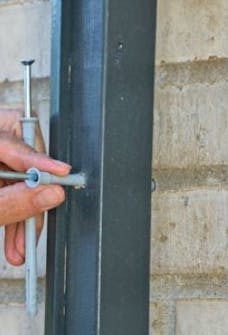

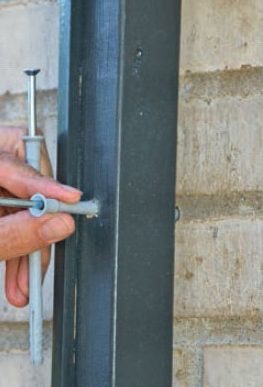

Slå karmplugger inn i murveggen.

Bygg gavldrivhus 5

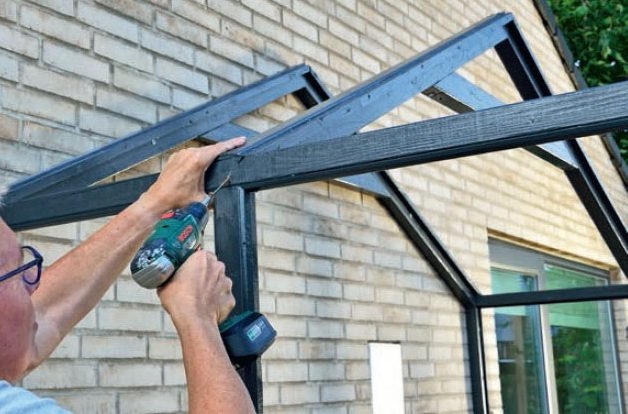

Skru fast den andre takstolen til siderammene.

Bygg gavldrivhus 6

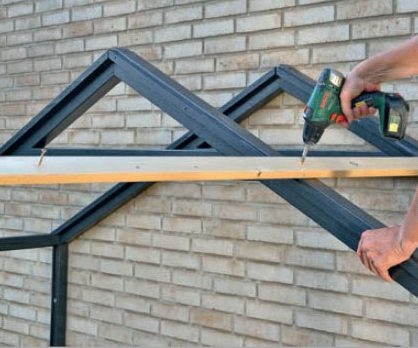

Skru på en midlertidig list på takstolene, slik at de holder riktig innbyrdes avstand.

Bygg gavldrivhus 7

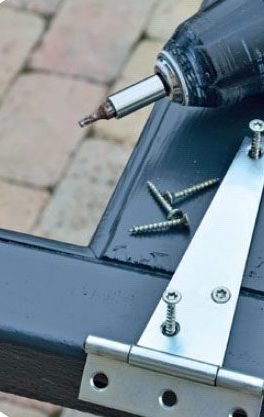

Skru tre hengsler på hver dør med 3,5 x 30 mm skruer.

Bygg gavldrivhus 8

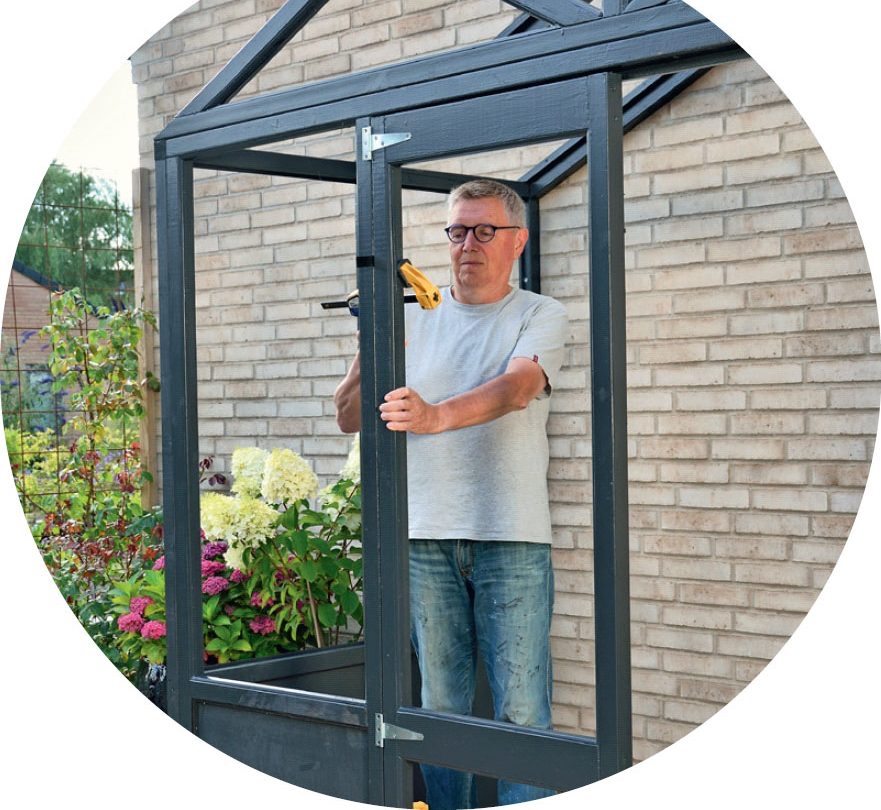

Kil opp døren, slik at det er like mye luft under og over den. Spenn fast døren med et par tvinger. Mellom døren og karmen (F) skal det sitte avstandsklosser på 2 mm. Skru fast døren og fjern klossene.

Bygg gavldrivhus 9

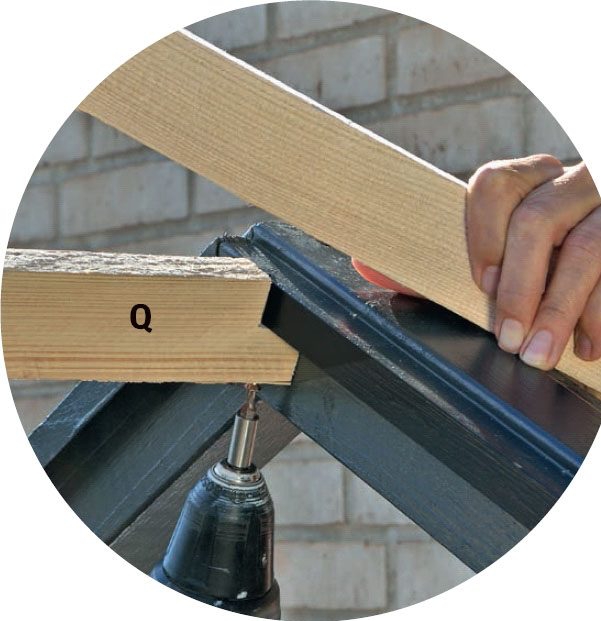

Skru fast listene (Q). De er skåret til med et hakk i hver ende, slik at de kan skrus fast til listene (S) på sperrenes sider.

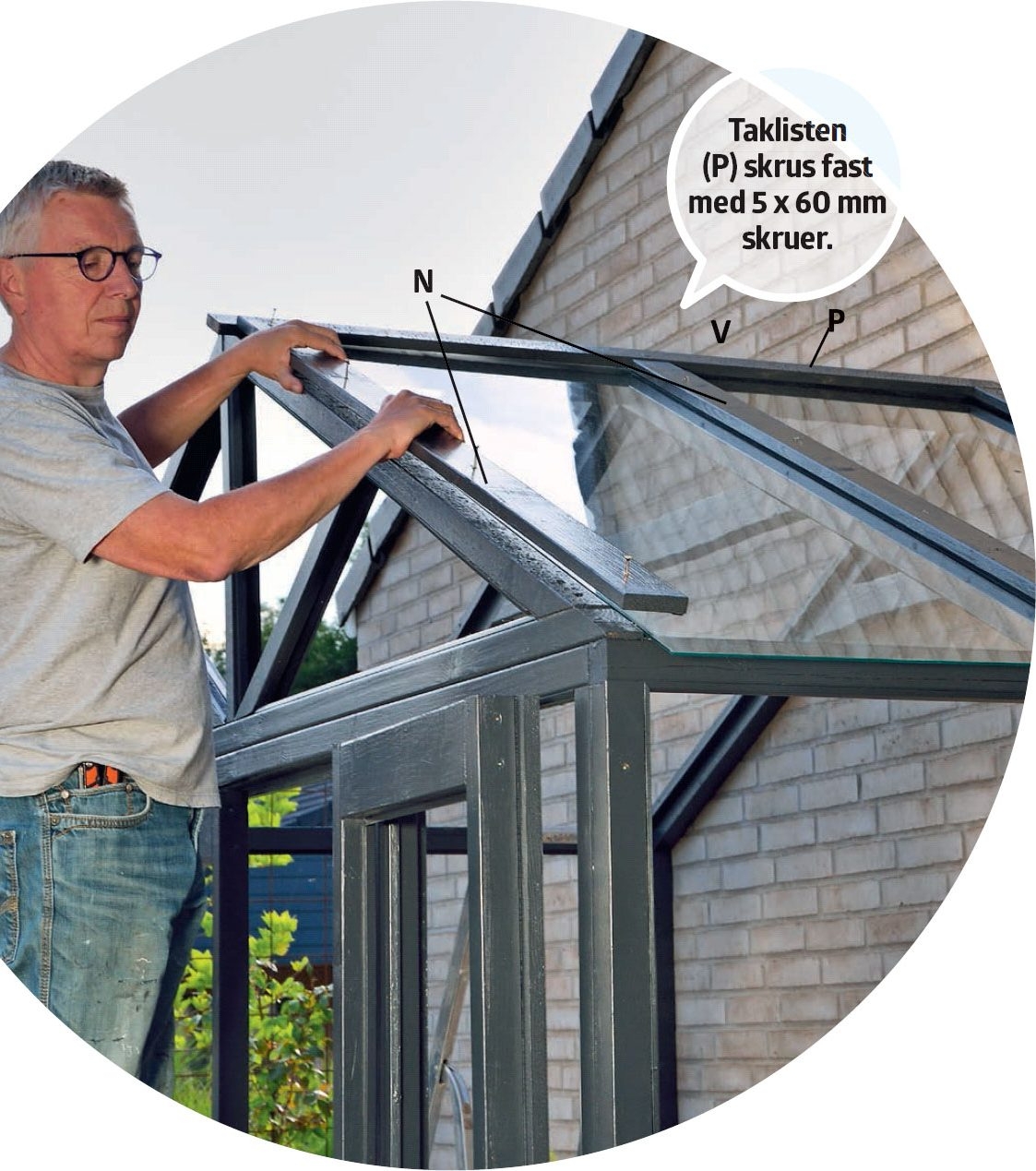

Bygg gavldrivhus 10

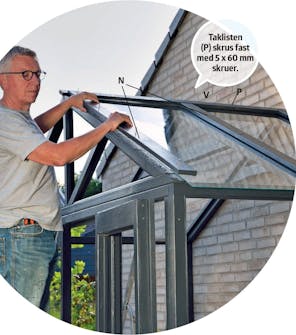

Legg på dekkbordene (N) når glasset er lagt på plass i falsene.

Bygg gavldrivhus 11

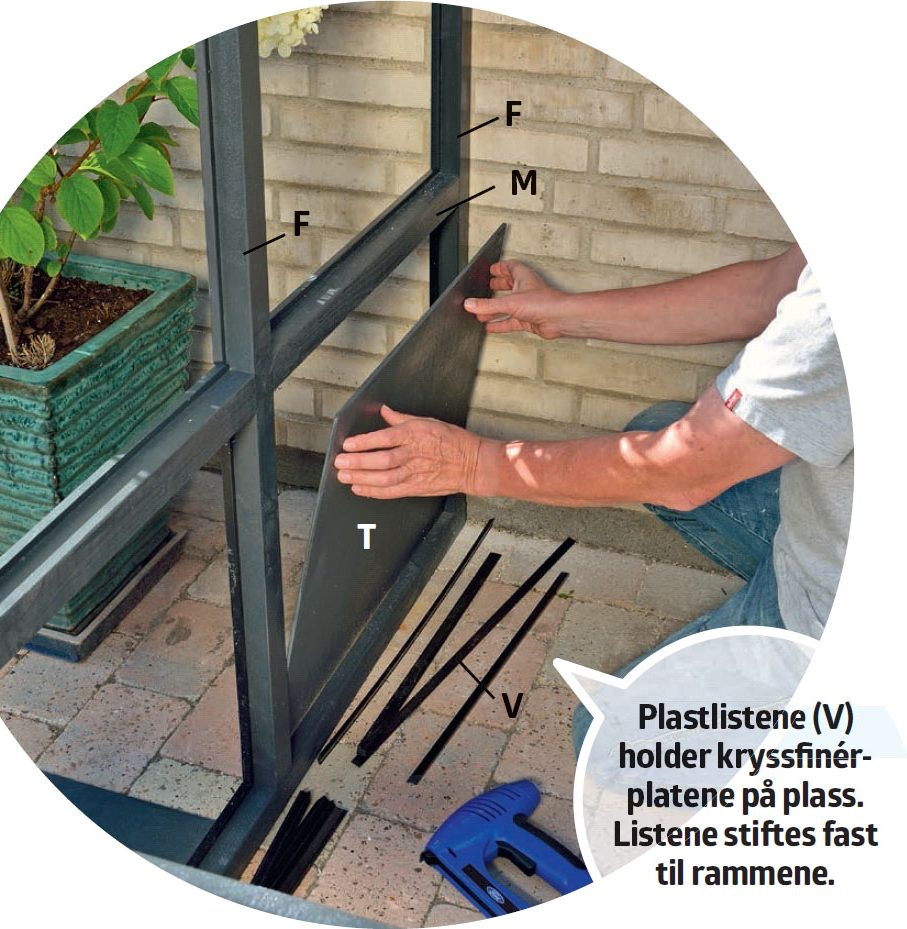

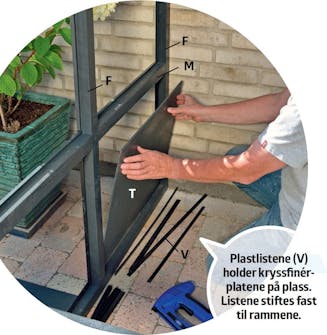

Sett kryssfinérplater (T) og det loddrette glasset i rammene. Plater og glass blir holdt på plass med plastlistene (V). De skytes på plass med en stiftepistol.

Bygg gavldrivhus 12

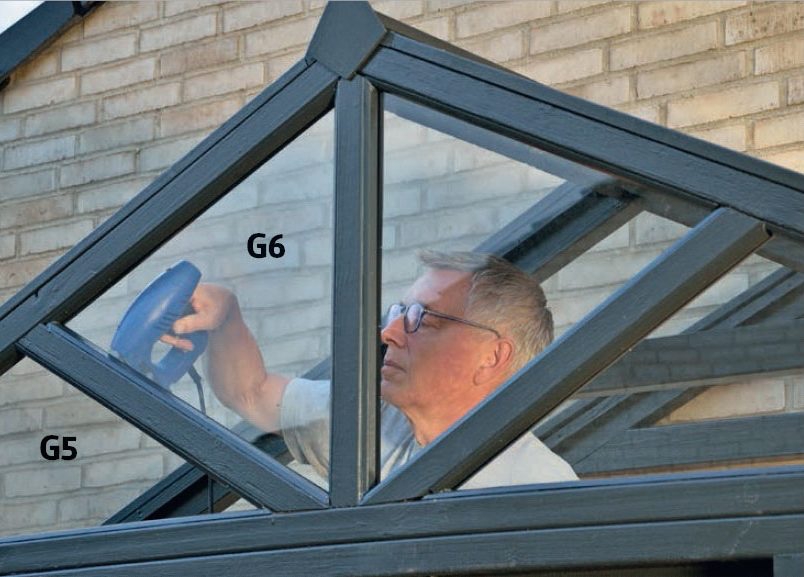

Sett fast de fire trekantede rutene G5 og G6 med plastlistene (V), som holdes tett til glasset og stiftes ned i rammen. En billig stiftepistol gjør jobben enklere enn en hammer.

Bygg gavldrivhus 13

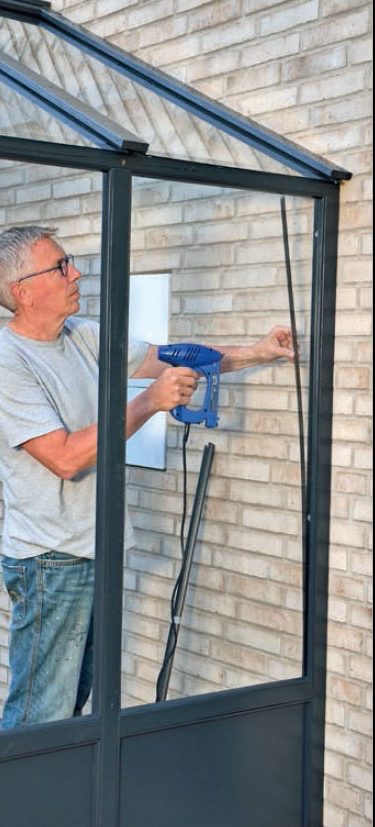

Sett fast det loddrette glasset. De tilpassede plastlistene skytes på plass med stiftepistolen.

Bygg gavldrivhus 14

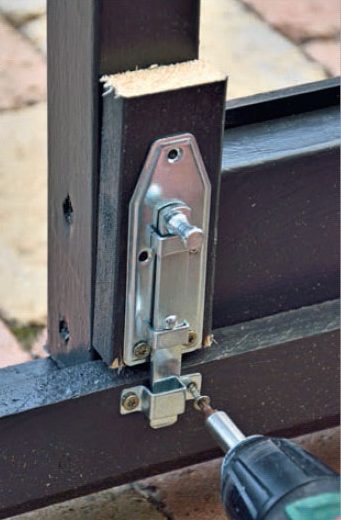

Sett skåter på dørene. Sett to i den døren du ikke har grep på - én øverst og én nederst, slik at døren kan holdes fast innenfra. Sett også en skåte utvendig, så du kan lukke drivhuset fra utsiden.

Bygg gavldrivhus 15

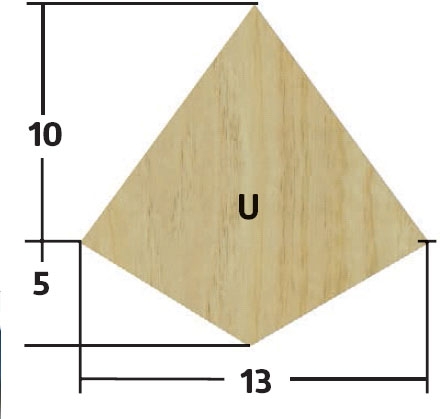

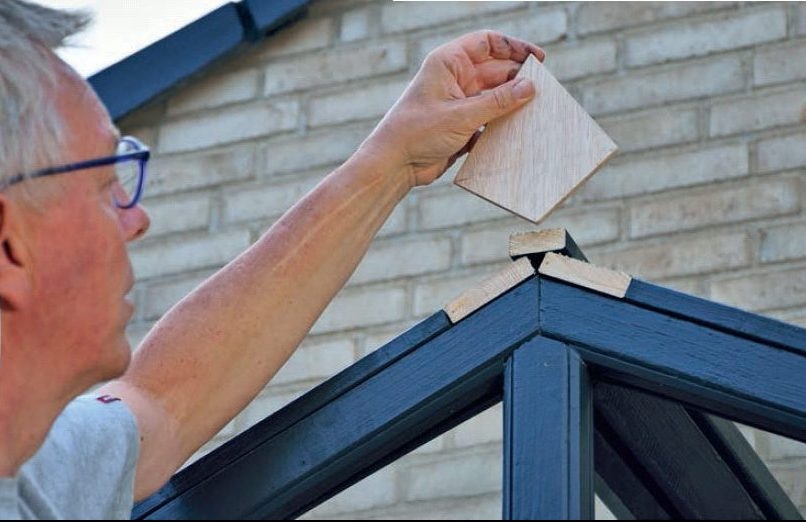

Sett på det lille spiret (U). Det er mest dekorasjon, men det dekker også endene på listene Q og P. Spiret er av kryssfinér med de målene du ser på den lille tegningen på undersiden.

Bygg gavldrivhus 16

Materialer

48 x 98 mm:

  • 6 sprosser til dører (A) à 54 cm

48 x 73 mm:

  • 4 sperrer (B) à 154 cm
  • 2 hanebånd (C) à 123 cm

48 x 48 mm:

  • 1 sperrefot (D) à 277,5 cm
  • 2 forrammedeler (E) à 268,5 cm
  • 10 stendere (F) à 180 cm
  • 4 dørstolper (G) à 179 cm
  • 2 sperredeler (H) à 154 cm
  • 4 siderammedeler (J) à 136,4 cm
  • 2 sprosser i taktrekant (K) à 73,5 cm
  • 1 loddrett sprosse i taktrekant (L) à 56 cm
  • 6 vannrette sprosser i rammer (M) à 61 cm

21 x 95 mm bord:

  • 6 dekkbord (N) à 148 cm
  • 2 dekkbord (N2) à 136,5 cm

20 x 45 mm lister:

  • 1 taklist (P) à 136,5 cm
  • 4 lister (Q) à 61,5 cm
  • 5 falslister ved dør (R): 2 à 140,5 cm, 2 à 184 cm og 1 à 179 cm

15 x 15 mm lister:

  • 8 falslister ved tak (S) à 150 cm

6 mm kryssfinér:

  • 6 plater til nederste fyllinger (T) à 51 x 61 cm 1 plate til spir (U) à 13 x 15 cm

10 x 15 mm plastlister:

  • I alt 130 meter lister (V) rekker til alle falser

Drivhusglass:

  • 4 glass (G1) til tak à 61 x 155 cm
  • 6 glass (G2) til sider à 61 x 123,5 cm
  • 2 glass (G3) til dør à 53,5 x 113,5 cm
  • 2 glass (G4) til dør à 53,5 x 36 cm
  • 2 glass (G5) til tak skåret av et stykke på 54 x 68 cm
  • 2 glass (G6) til tak skåret av et stykke på 22 x 105,7 cm

Dessuten:

  • 3,5 x 30 mm, 5 x 60 mm og 5 x 80 mm skruer • 1,6 x 35 mm galvaniserte dykkert
  • 3 skåter - 2 stormkroker
  • 6 hengsler- 1 dørgrep - Selvklebende fugebånd til glass - Trebeskyttelse

NB! Sett opp skjelettet og ta mål før du bestiller glassene til drivhuset.

Tidsforbruk

Sett av et par helger.

Pris

Cirka 6000 kroner.

Vanskelighetsgrad

Vi viser deg de viktigste detaljene, men jobben forutsetter at du har litt gjør det selv-erfaring.

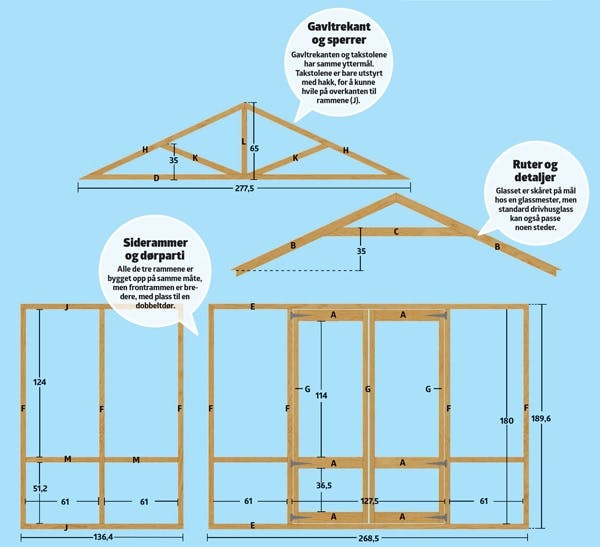

Tegning

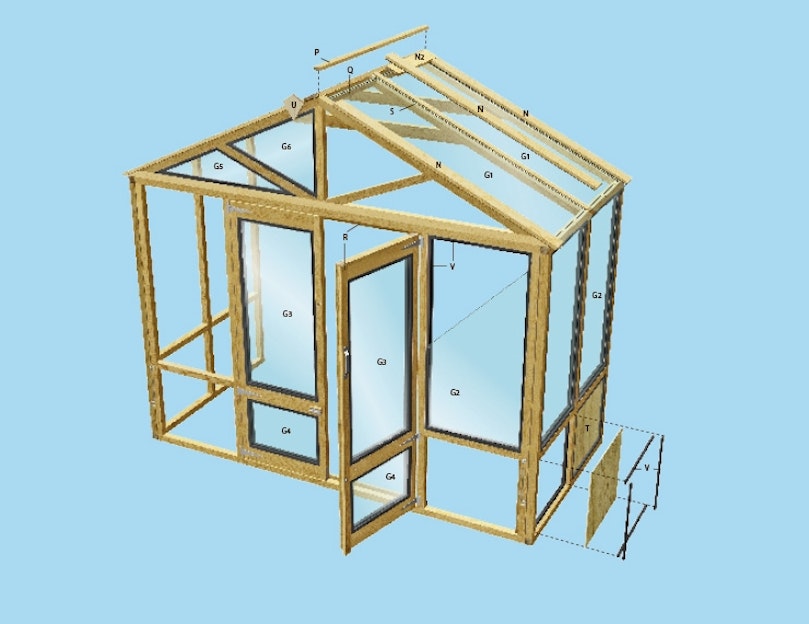

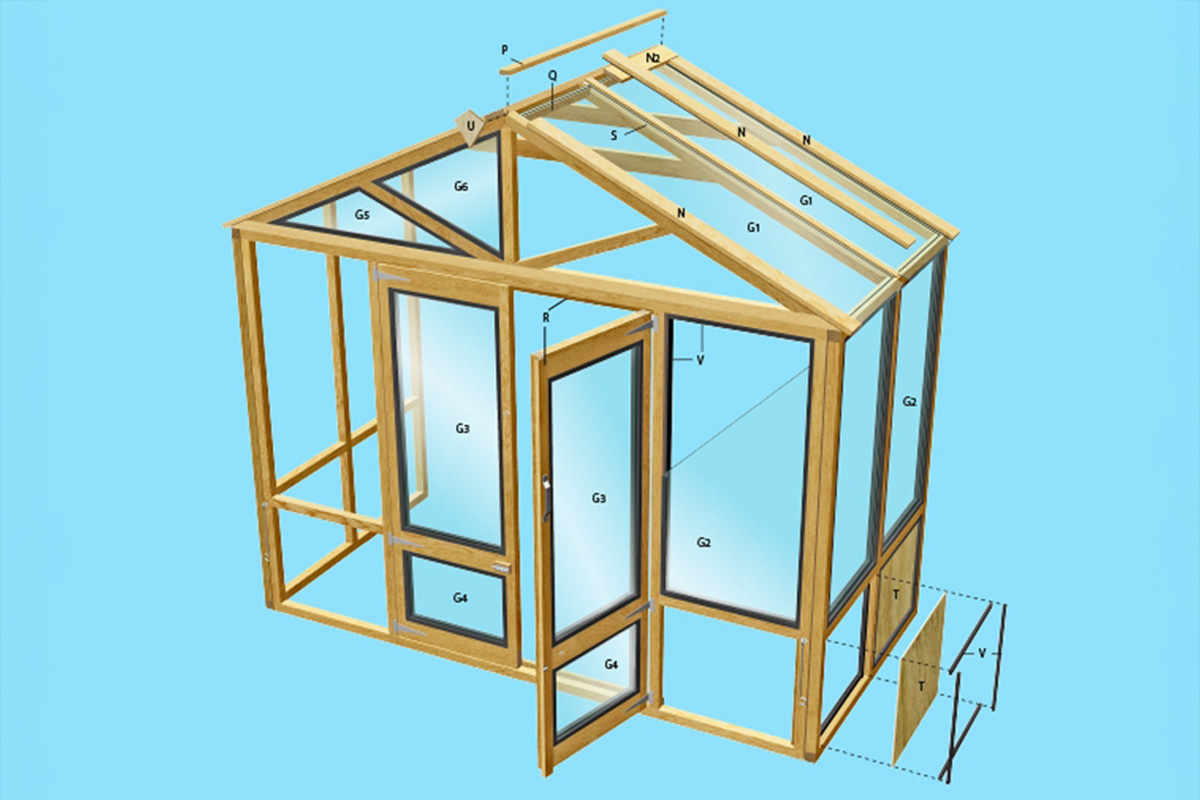

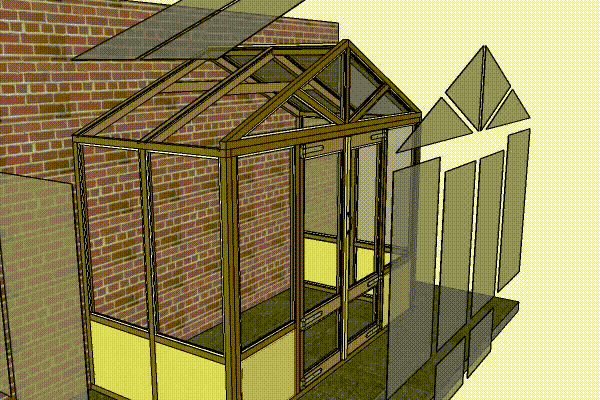

Drivhuset er laget av enkle elementer

To siderammer, en frontramme med dører, en gavltre kant og to sperrer. Så enkelt er dette romslige gavl drivhuset bygget opp. Glasset sitter fast med smarte plastlister, og alt kan kappes til og settes sammen med håndsag, stikksag og skrumaskin. Har du en kapp/gjærsag går det raskere, men spesialverktøy trenger du ikke.

Drivhuset er laget av enkle elementer

3D-modell

Bygg gavldrivhus
3D-modell

Gavldrivhus

Det lille drivhuset er festet til gavlveggen

Åpne 3D-modellen

Bygg gavldrivhus
3D-modell

Bygget av enkle elementer

To siderammer, en frontramme med dører, en gavltrekant og to sperrer.

Åpne 3D-modellen

Bygg gavldrivhus
3D-modell

Montering, ruter og detaljer

Rammen er satt fast gjennom de loddrette delene og husveggen, og glasset er klart til montering.

Åpne 3D-modellen

Video

VERKTØY: Slik bruker du kapp-/gjærsagen

I denne videoen kan du se hvordan du stiller inn og bruker sagen, slik at du får full utnyttelse av den. Kappsagen er smart når du skal sage mange rette, korte snitt på tvers av bord og lekter. Du kan sage både rette, vinklede og tiltede snitt i blant annet tre, metall, fibersement og laminat – gjennomgående eller i akkurat den dybden du ønsker.

TEKNIKK: Skjæring av glass

En glasskjærer fikser jobben

TIPS: Beskytt ruten under transport

VERKTØY: Slik bruker du dykkertpistolen

I denne videoen lærer du om dykkertpistolens funksjoner og innstillingsmuligheter. Pistolen er til stor hjelp ved en lang rekke oppgaver, der du gjerne vil spikre raskt og med en hånd ledig til å holde på emnet, for eksempel ved montering av fotlister, karmlister, taklister, spikerslag og panel.

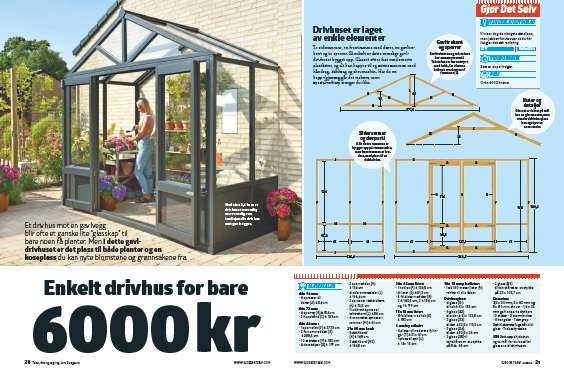

Magasinartikkel

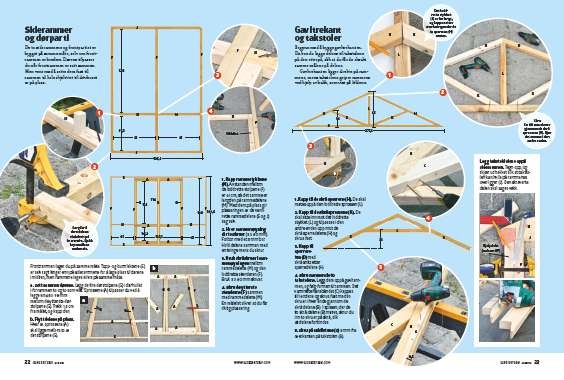

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
