Oppbryting av det gamle betonggulvet
5
Trinn
Å bryte opp et betonggulv er hardt arbeid. Selv med en god, kraftig meiselhammer tar det flere dager å komme gjennom de cirka 100 kvadratmeterne vi bryter opp her.
Sørg for å bruke hørselsvern, vernebriller, støvmaske og vernesko. Og tett dørene godt ut mot resten av huset, for arbeidet støver!

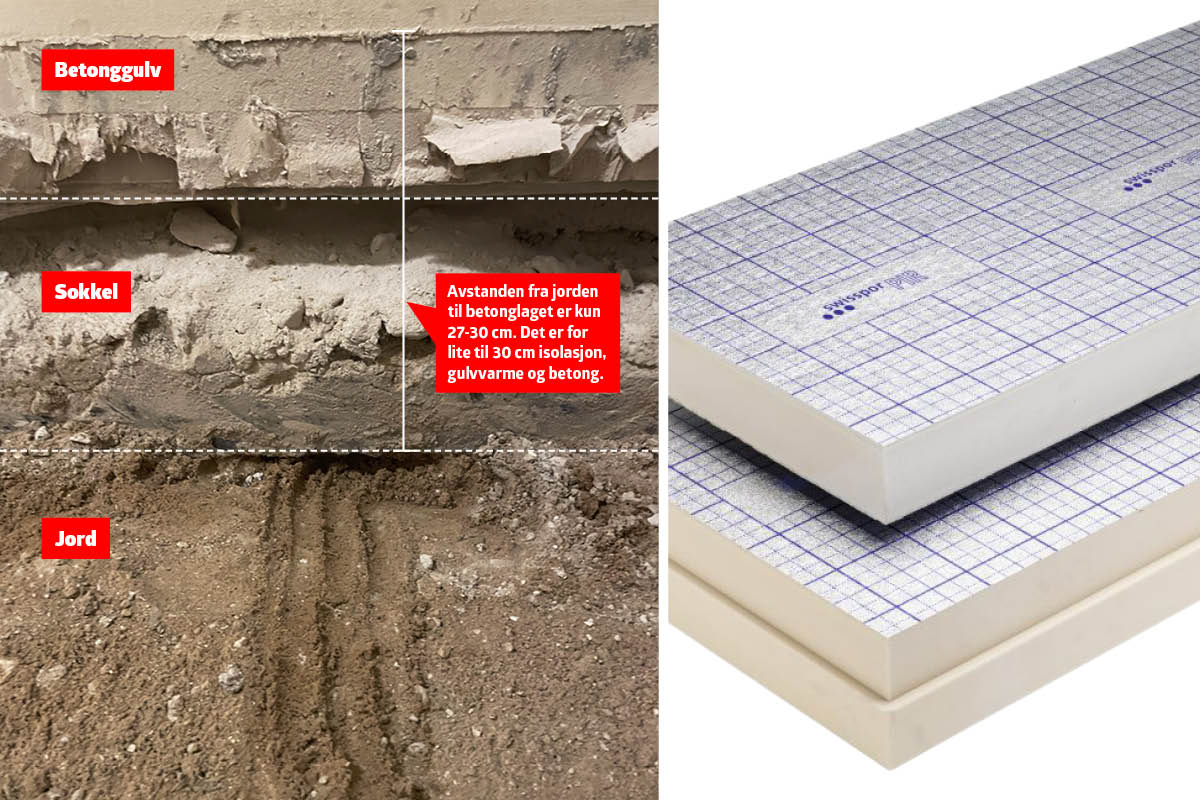

Da dette huset ble bygget på 1960-tallet, var det ikke så viktig med isolasjon, spesielt ikke i underetasjen. Så når vi bryter opp gulvet finner vi bare et lag med sand under betongdekket.
En meiselhammer er veien frem når et gammelt betonggulv skal brytes opp. Den kan leies, kjøpes eller eventuelt kjøpes brukt og selges igjen. Husk hørselsvern, briller og støvmaske!

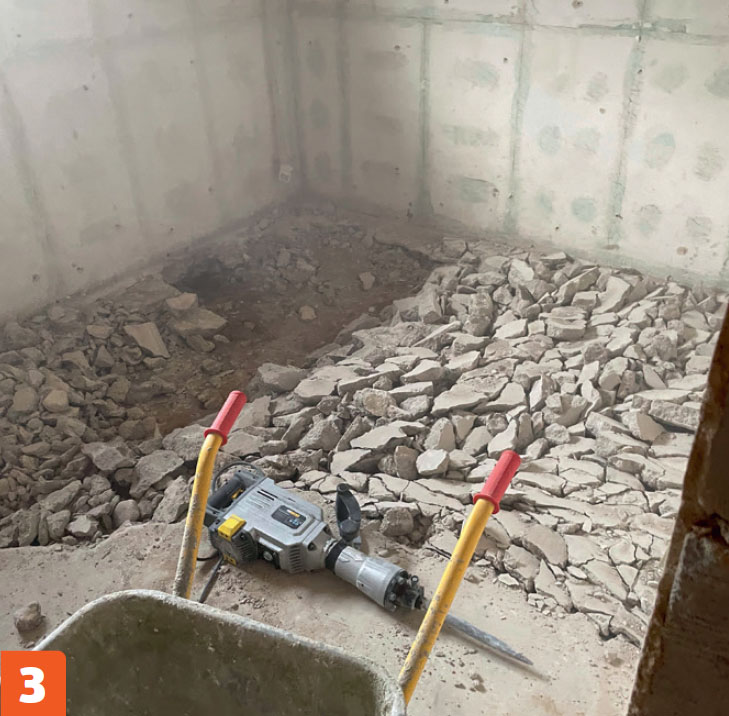

Jordskjelv? Hele gulvet brytes i stykker med meiselhammeren. Herfra er det «bare» å ta en spade og få alt ut i en container. Dette er den tyngste delen av jobben, og det kan være lurt å vurdere hjelpemidler som transportbånd og minidumper for å lette byrden. Begge deler kan leies.
Vi skal helt ned til grunnen. Når betongbitene fjernes, er vi nede i det jord- og sandlaget betongen opprinnelig ble lagt på. Merk deg fraværet av isolasjonsmateriale.
Gamle rør til vann og avløp er skjult under gulvet. Ofte vil de etter 50-60 år ha begynt å vise tegn på tæring.

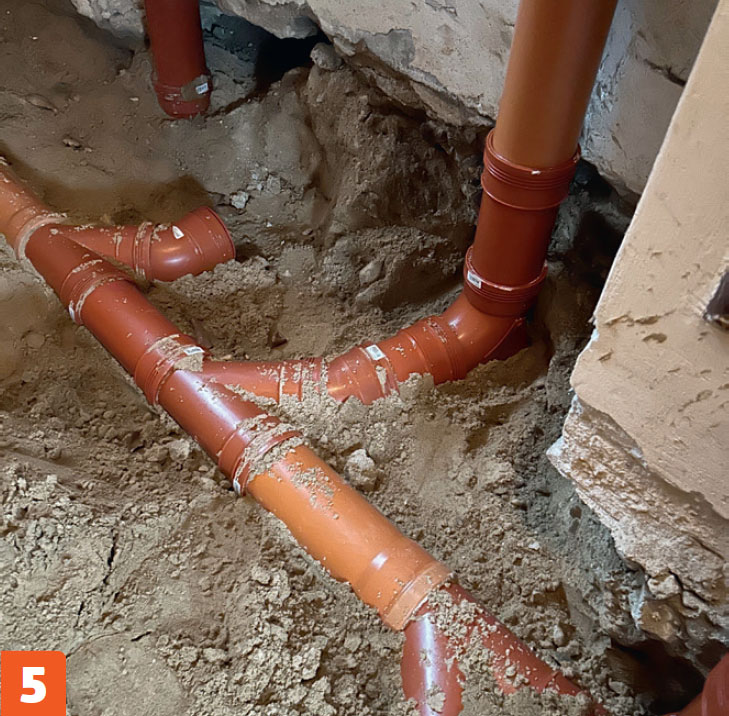

Vi skifter til nye rør. Det er en forholdsvis liten investering, og det skal gjøres nå, mens vi har muligheten. Vi ringer derfor etter en rørlegger som fikser jobben for oss.
Dette skal du vite om pir-isolasjon
PIR (polyisocyanurat) er en skumplastisolasjon som ligner på PUR (polyuretan), som er det materialet som ofte brukes til isolasjon under et betonggulv. Men mens PUR-isolasjon har en varmeledningsevne (lambdaverdi) på cirka 0,037 W/mK, har PIR-isolasjonen vi bruker her en verdi på 0,22 W/mK.
Det betyr at den isolerer rundt 40 prosent bedre enn en tradisjonell polyuretanplate eller mineralullsplate, som har omtrent samme varmeledningsevne. Jo lavere varmeledningsevne, desto mindre varme kan slippe ut gjennom platen, så jo lavere verdi, desto bedre isolerer produktet.
- PIR-isolasjon er mer effektiv enn PUR- eller mineralullsisolasjon.
- PIR-isolasjon kan legges i tynnere lag, men oppnår samme isolasjonsevne som andre materialer.
- PIR-isolasjon er, som PUR-isolasjon, meget fuktbestandig.
- PIR-isolasjon er dyrere enn PUR-isolasjon (til gjengjeld skal du bruke mindre av det).
- PIR-isolasjon er veldig tett. Det stiller derfor store krav til riktig utførelse for å unngå fuktproblemer.
02
Isolering av gulvet
5
Trinn
For å sikre at vi ikke får problemer med oppstigende fukt fra grunnen, legger vi isolasjonsplatene oppå en fukt- og radonbestandig plastmembran.
Selv om det er sandbunn og dermed lav risiko for grunnfukt, er isolasjonssjiktet mindre enn 300 mm tykt, så det er ikke garantert at det er kapillærbrytende i seg selv. Samtidig stenger den tykke membranen for eventuell radon.

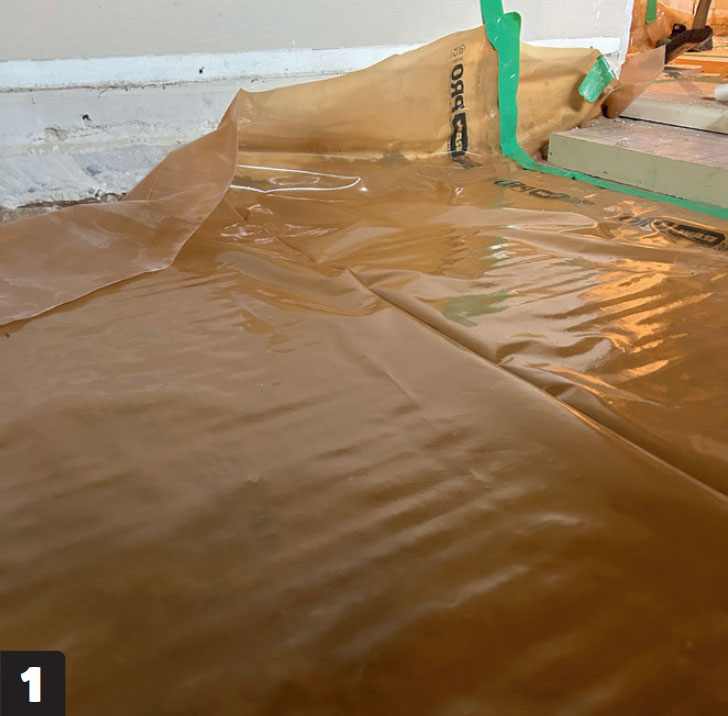

En fukt- og radonsperre legges ut på et avrettet lag av grus. Det sikrer at vi har et kapillærbrytende lag til tross for den relativt tynne isolasjonen.
Isolasjonen legges i to lag. Vi forskyver sammføyningene i de to lagene, slik at de ikke ligger rett over hverandre.

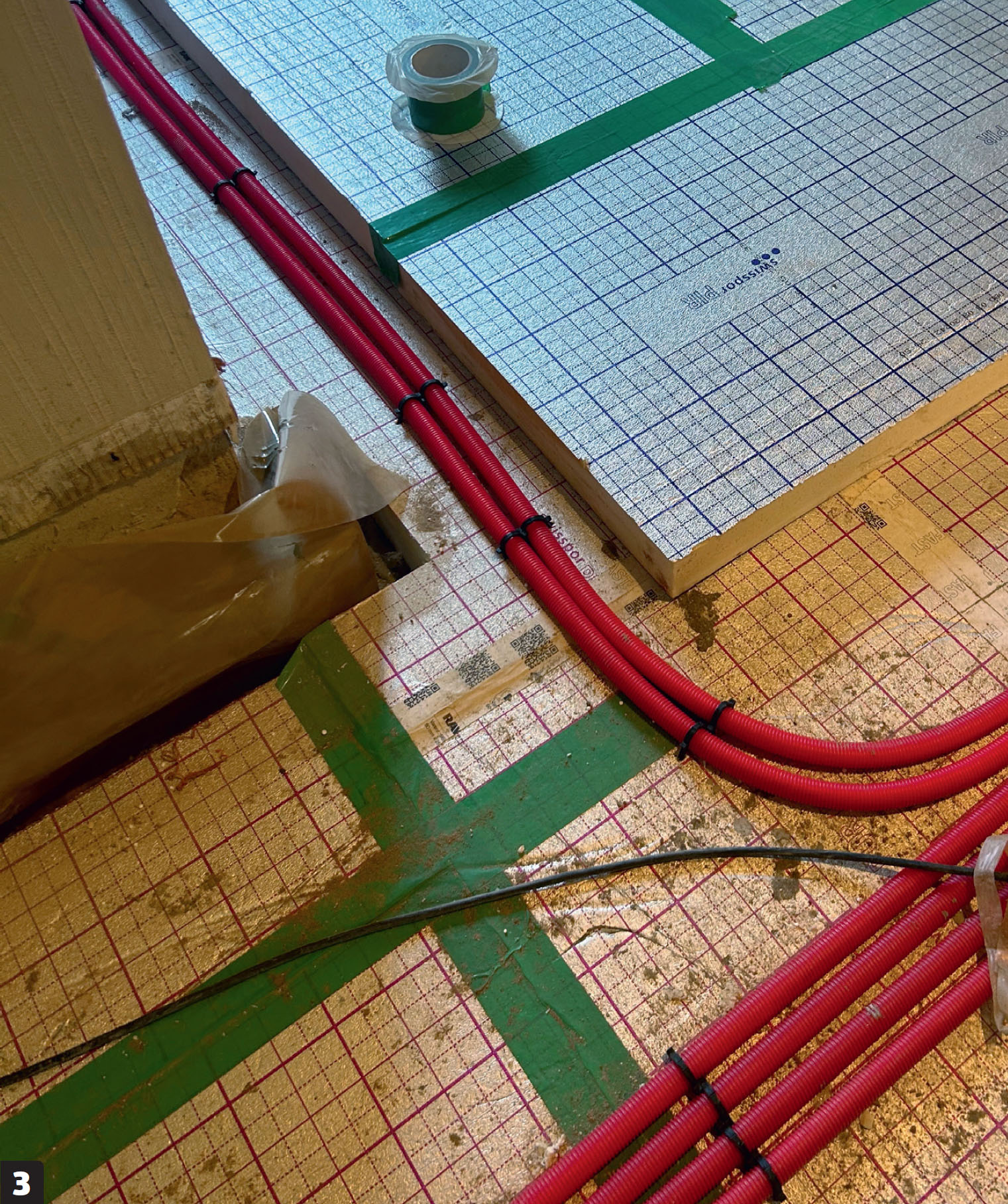

Vannrørene fører vi mellom de to lagene. Rørene blir dermed beskyttet av isolasjonen, og kommer heller ikke til å være i veien når det skal legges gulvvarme oppå isolasjonen.

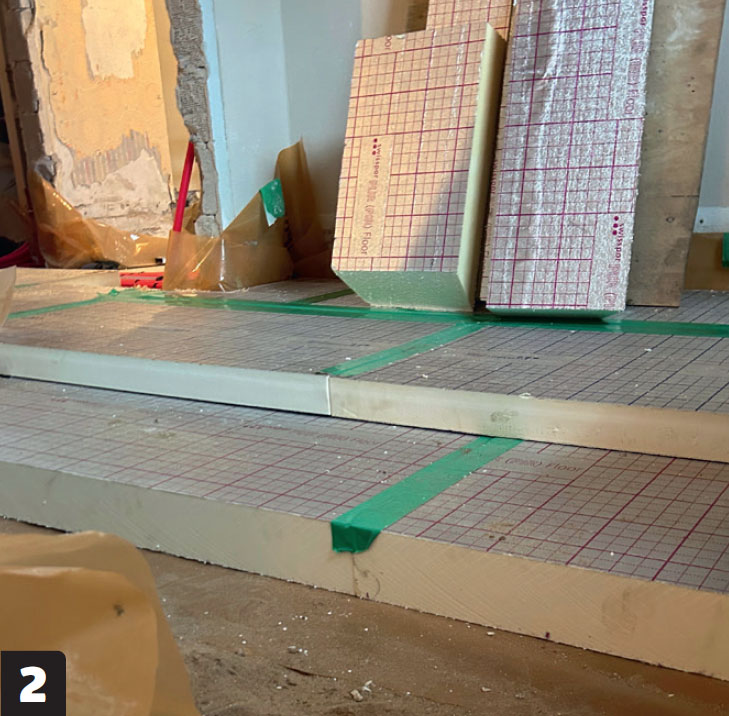

Isolasjonsplatene legges ut. Platene ligger i to overlappende lag med henholdsvis 5 og 10 cm tykkelse. Vi teiper alle sammenføyninger med dampsperreteip.

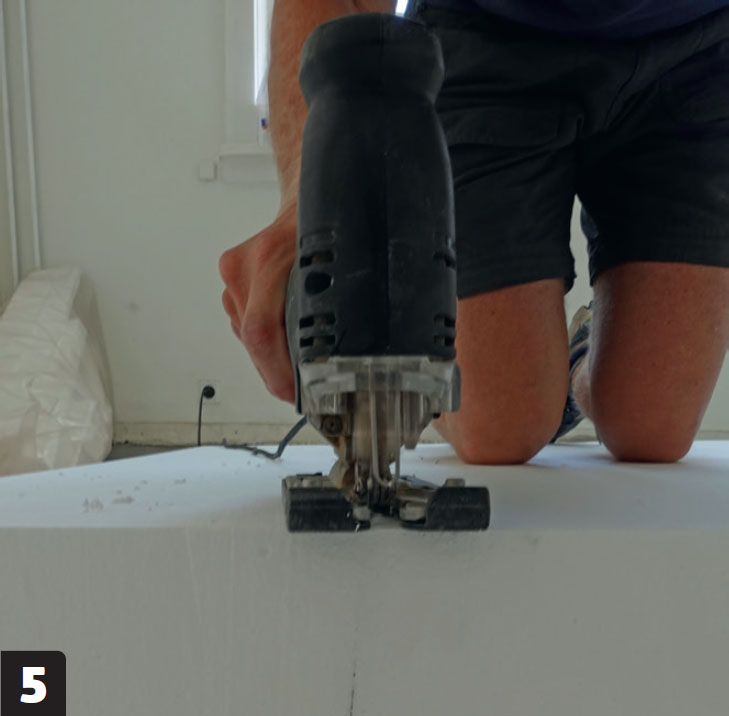

Isolasjonen kan enkelt deles og tilpasses med en stikksag med spesialblad eller med en varmetrådskjærer.
03
Utlegging av gulvvarmeslanger
4
Trinn
Nå er det på tide å legge ut gulvvarmen. Uansett hva du har isolert med, er fremgangsmåten herfra den samme.
Først skal det legges armeringsnett over hele gulvet. Her legges det på spesielle plastskinner som hever nettet og sørger for at det havner midt i betonglaget som skal støpes senere.
Når armeringen er på plass, skal varmeslangene legges ut og festes. Slangene legges i flere kretser når området er så stort som det er her. En krets bør ikke være mer enn 100 meter lang.

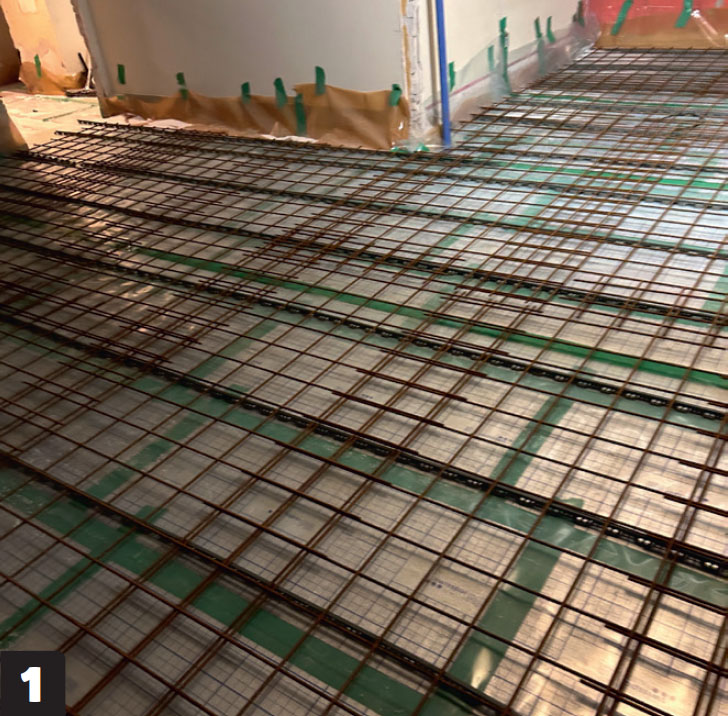

Armeringsnettet heves fra gulvet. Det finnes flere løsninger, her brukes plastskinner. Armeringsnettet bør være 6 eller 8 mm tykt og kan kuttes med boltesaks eller kappes med vinkelsliper.

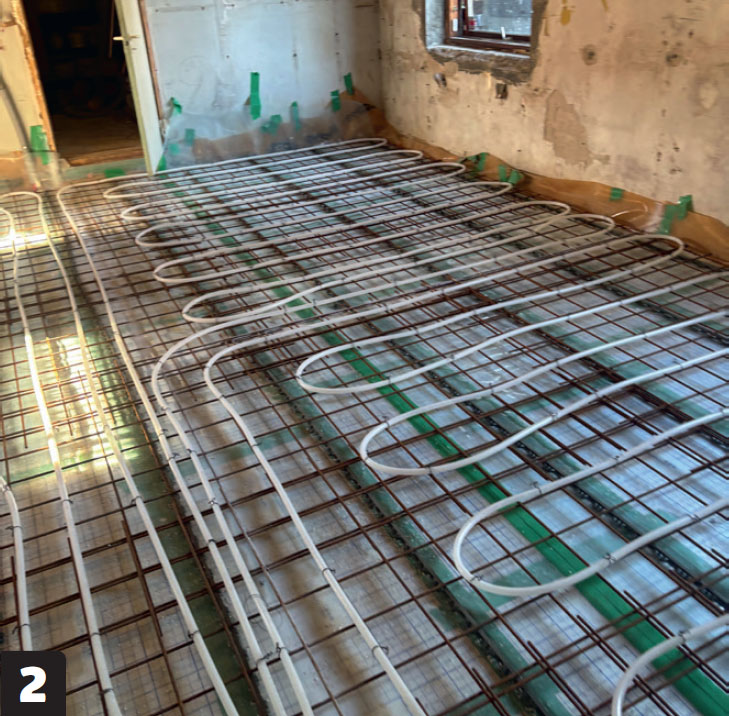

Varmeslanger bindes til nettet. De 16 mm tykke PEX-rørene (gulvvarmeslanger) føres i buer med 25-30 cm avstand og bindes fast til armeringsnettet med strips eller ståltråd.

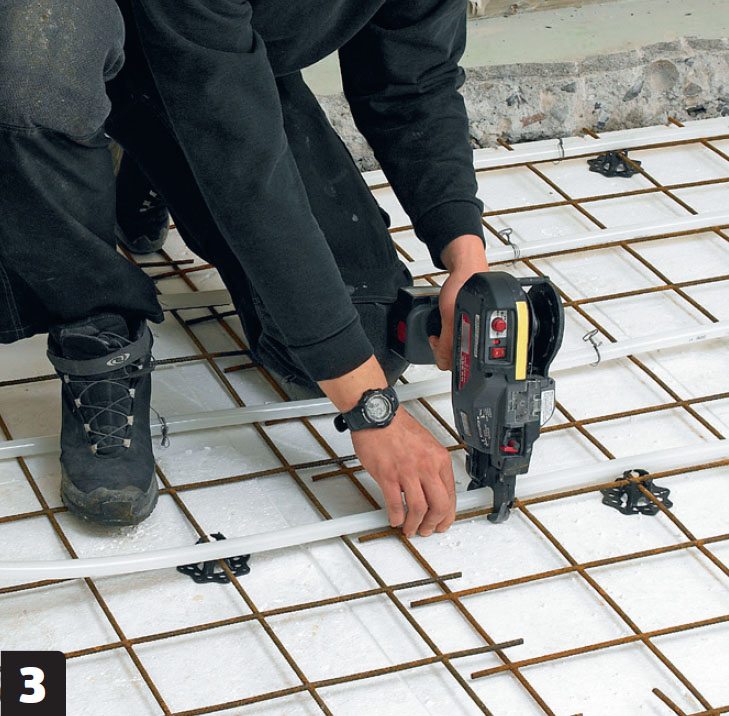

Lynrask binder. Hvis du har behov for å feste veldig mange meter PEX-rør til armeringsnett, kan du vurdere å leie en bindemaskin. Det gjør jobben rask og enkel.

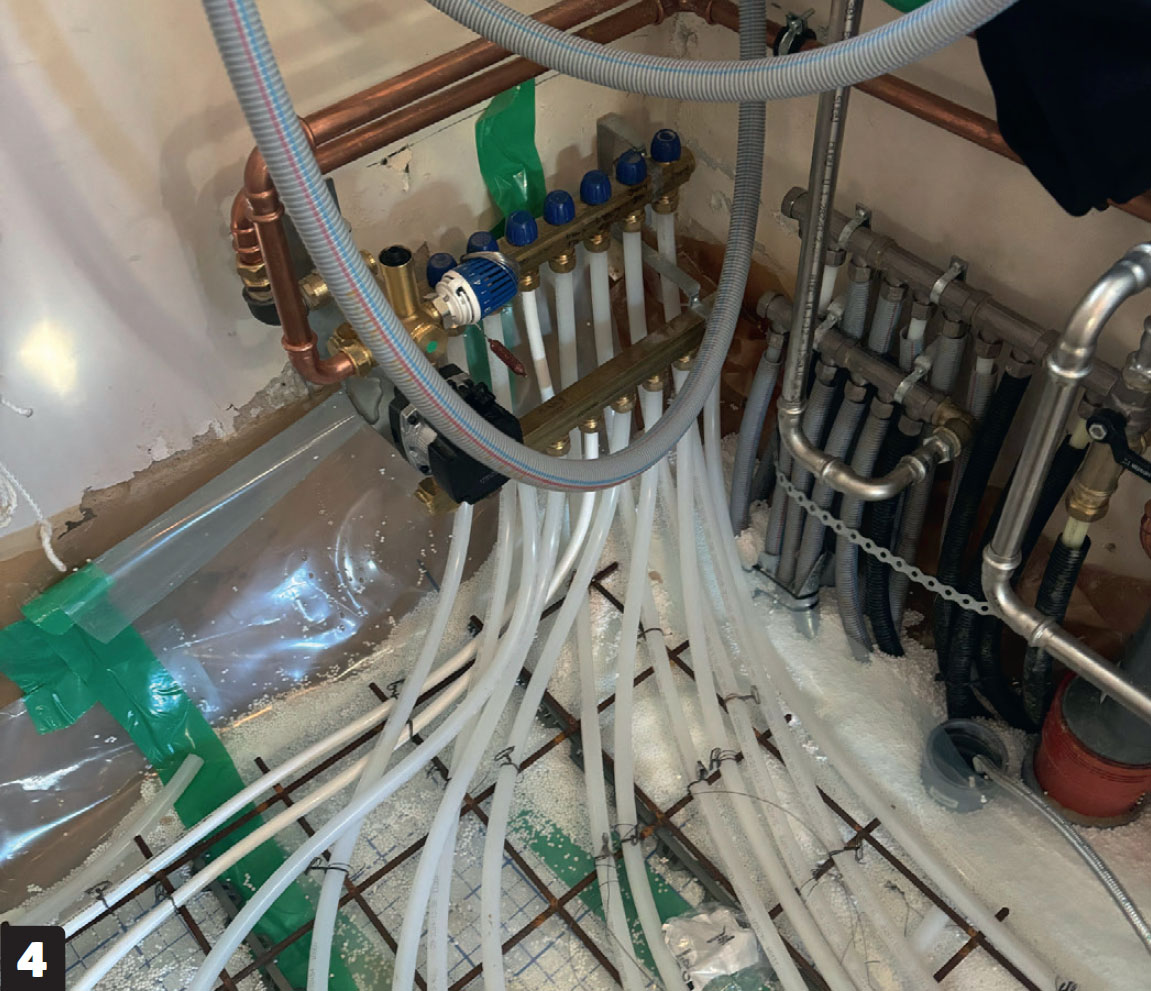

Flere kretser. Det store gulvarealet er delt inn i flere kretser som alle ender i fordelerrør i selve gulvvarmesystemet i fyrrommet. Selve tilkoblingen overlates til en rørlegger.
Dette skal du vite om gulvvarmeslanger
Varmtvannet til gulvvarmen føres i PEX-rør. PEX står for Polyethylene Crosslinked (tverrbundet polyetylen) og er en spesielt sterk og varmebestandig plasttype som egner seg svært godt til varmtvann i slanger som skal legges i buer.
Det er viktig å velge PEX-rør med en oksygensperre (diffusjonssperre), som hindrer oksygen i å trenge inn i systemet og forårsake korrosjon i metalldelene i gulvvarmesystemet.
- PEX-rør fås i flere dimensjoner. Standarddimensjonene for gulvvarme til boliger er 16 og 20 mm.
- PEX-rør føres i såkalte tomrør (fleksible plastrør) når de skal gjennom vegger eller andre hull.
- PEX-rør legges typisk i buer med 20-30 cm avstand. Gjerne litt tettere ved store vinduspartier.
- PEX-rørene bør ikke være mer enn 100 meter lange, så større rom deles opp i kretser. I tillegg er det som regel lurt å ha en krets som bare dekker ett rom, slik at temperaturen kan reguleres rom for rom.
04
Støping av nytt betonggulv
5
Trinn
Det skal støpes cirka 10 cm betong oppå gulvvarmeslangene. Det krever mye betong, spesielt når man skal dekke 100 kvadratmeter på denne måten.
Vi fikk derfor betongen levert ferdigblandet, og vi bestilte levering med pumpe slik at vi kunne få betongen pumpet inn fra betongblanderen og gjennom et vindu.
Det trengs flere personer til å lede betongen på plass med asfaltraker og «juttere», for betongen begynner å stivne så snart den kommer ut av kanonen.

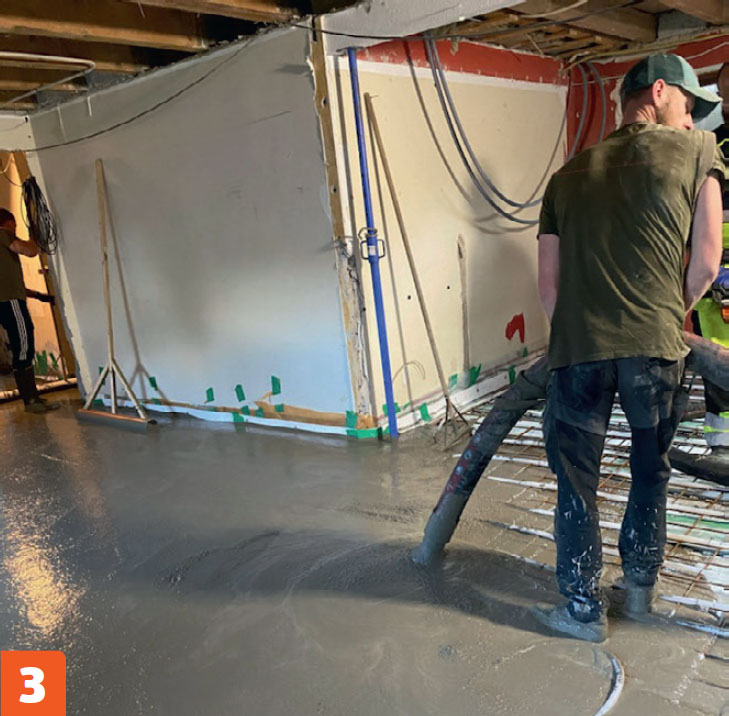

Betongen er ankommet. Den pumpes inn gjennom et vindu i huset, og det går fort. Betongen er flytende, men må hjelpes rundt i de mange rommene.
Kantsikring. En tynn polystyrenplate langs alle vegger sikrer at betongen kan gi seg litt uten at det går utover veggene.

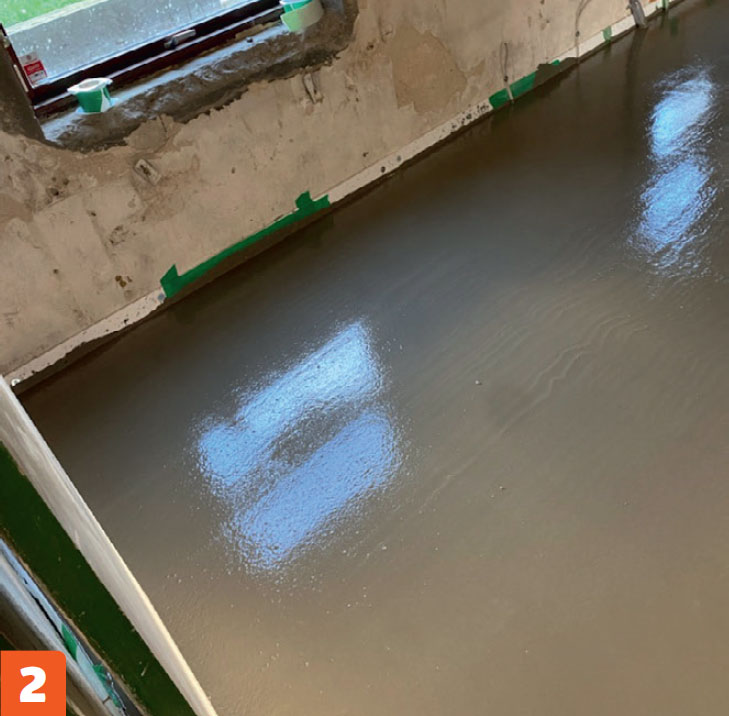

Nivået stiger. Det er viktig å ha målemerker på veggene eller en rotasjons laser satt opp, slik at man kan følge betongtykkelsen og stanse betongpumpen når det er nok.
Riktige redskaper hjelper. Øverst en asfaltrake til å fordele betongen med. Nederst en «jutter», laget av et plastrør limt på en rive. Den brukes til å vibrere betongen ved presse med små, vibrerende bevegelser.

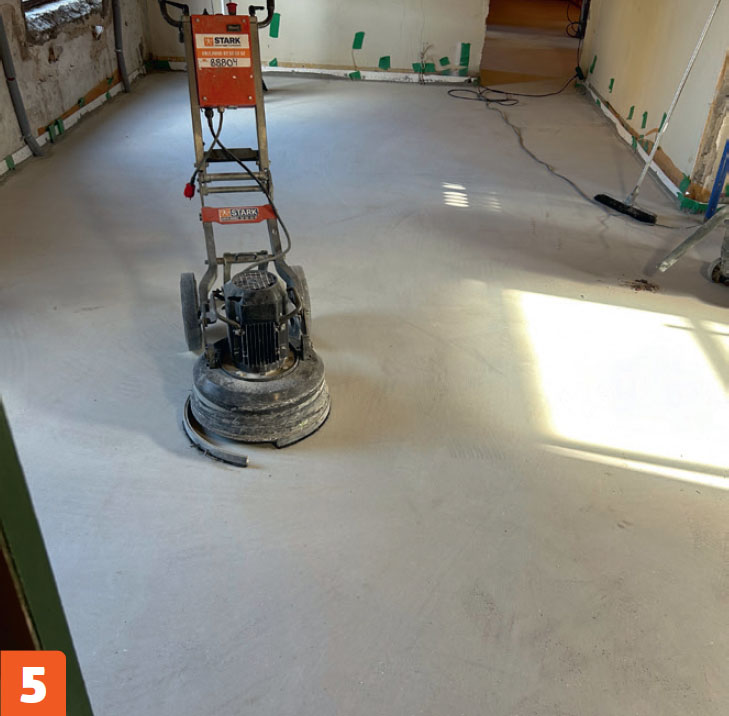

Sliping avslutter prosjektet. Når betongen er tørr, men ikke herdet, slipes den ru overflaten helt glatt med en gulvslipemaskin med diamantskive. Det fjerner ujevnheter og sikrer god vedheft for flislimet.
Dette skal du vite om betong
Betong kan kjøpes ferdigblandet, levert med betongblander. Det gjør vi her fordi arealet er stort og fordi det er det desidert enkleste. Det sikrer også at betongen har riktig styrke, for ferdigbetong kommer i spesielle styrkemål.
For både store og små arealer kan du velge å blande betongen selv. I så fall er det best å lage en veldig fast betong som er lettere å jobbe med, og som du kan lage i mindre porsjoner, rom for rom. Du bør imidlertid vite at en frittfallsblander som du kan blande betong i, rommer mellom 85 og 140 liter. For å legge et lag på bare 10 cm i et lite rom på 10 kvadratmeter trenger du 1000 liter, eller 7-12 blandinger som skal flyttes inn i huset. En stor trillebår med mørtel rommer rundt 100 liter (hvis du klarer å balansere så mye), så regn litt på jobben før du velger metode.
- Betong kan med fordel leveres med pumpe, som kan rekke langt inn til huset ditt. Husk å bestille levering helt inn i huset, ellers får du det travelt med trillebåren!
- Betong bestilles i den mengden du skal bruke. Vær nøye med beregningen, for du må betale for å levere over skytende betong tilbake.
- Betong som pumpes ut har bra fart, så sørg for tydelige merker og mål, slik at du kan se når du har fått pumpet inn nok.
Materialer
- Isolasjon
- Fukt-og radonsperre
- Armeringsnett
- Gulvvarmeslanger
- Betong
Spesialverktøy
- Asfaltrake
- «Jutter», (hjemmelaget)
- Gulvslipemaskin
Tidsforbruk
Flere uker på full tid (100 kvm).
Pris
Cirka 250.000 kroner for 100 kvm.
Vanskelighetsgrad
Det er en stor fordel hvis du har en del byggeerfaring før du kaster deg over et prosjekt som dette.

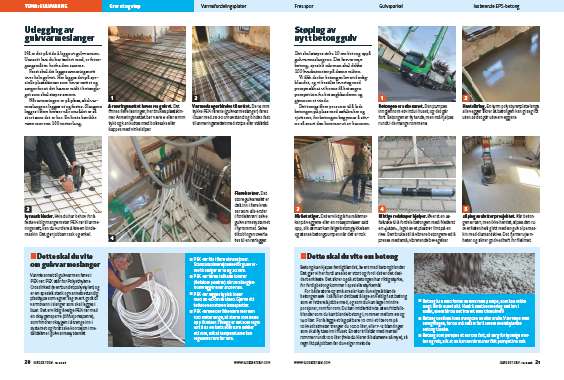

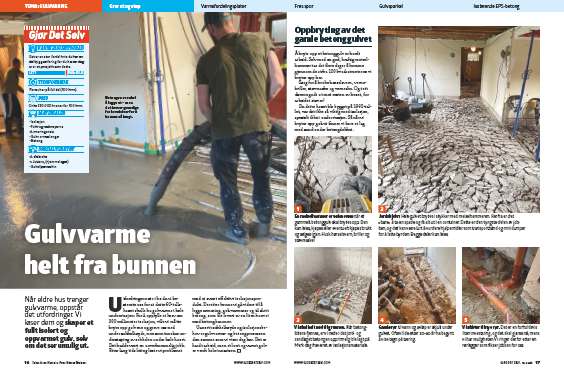

Magasinartikkel
