Oversikt
Materialliste
98 x 98 mm stolper (impr.):
- 2 stolper (A) à 193 cm
- 2 bunnbjelker (B) à 150 cm
- 4 skråstivere (C) à 116,5 cm
- 1 mønebjelke (D), 195 cm
- 2 skråstivere (E) à 50 cm
- 2 tverrbjelker (F) à 120 cm
48 x 148 mm (impr.):
- 2 tverrstivere (G) à 150 cm (til benkeseter)
- 2 tverrstivere (H) à 60 cm (til bordplate)
48 x 98 mm (impr.):
- 2 skråstivere (J) à 71 cm (til understøtting av bord)
- 10 sperrer (P) à 115 cm
- 4 tverrstivere (Q) à 38 cm (til benkeseter)
28 x 120 mm terrassebord:
- 3 tverrgående bord (K) à 60 cm (til understøtting)
- 6 bord (L) à 180 cm (til bordplate)
- 4 bord (M) à 180 cm (til benkeseter)
73 x 73 mm (impr.):
- 2 toppsviller (N) à 195 cm
- 4 forsterkende biter (R) à 131 cm (til understøtting av benkeseter)
Kryssfinérplate, 15 mm (122 x 244 cm):
- 2 plater (S) à 195 cm lange
22 x 123 cm bord:
- 4 vindskier (T) à 115 cm
Dessuten:
- Takbelegg
- Taklim
- Pappspiker
- Takfotbeslag
- Vindskibeslag
- Bolter, Ø 10 mm
- Div. utendørsskruer
Tidsforbruk
Cirka 2-3 dager.
Pris
Cirka 7500 kroner.
Vanskelighetsgrad
Hakkene i bjelker, stolper og sperrer skal lages med stor presisjon for å få et godt og solid resultat. Er du nøye med det, er resten enkelt.
Arbeidstegning
Oversikt over fremgangsmåten
Fremgangsmåte
01
Stolper med skråstivere
6
Trinn
I begge sider av de to stolpene er det montert skråstivere i hakk. Dette forsterker konstruksjonen mye.

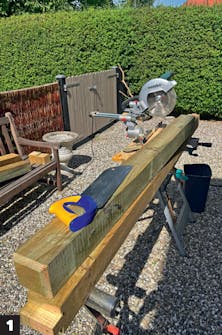

Stolpene (A) kappes til slik at de får riktig lengde. Her er det 193 cm.

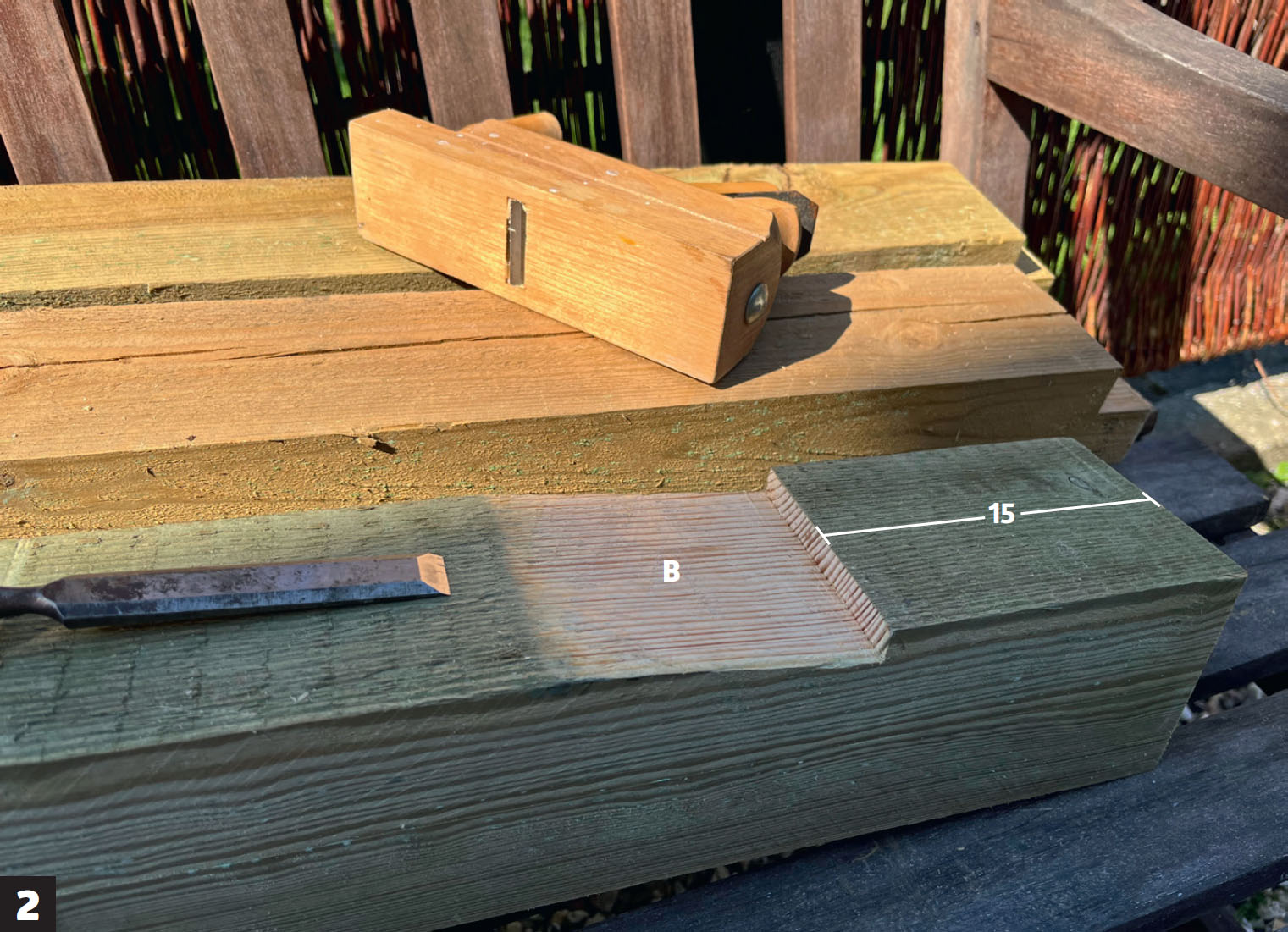

Det lages et hakk i hver side av bunnbjelken (B), som skråstiverne skal plasseres i. Stolpen i midten skal nemlig støttes av to skråstivere. Sag et snitt der hakket skal være, og fjern treverket med for eksempel et skarpt stemjern og en høvel.

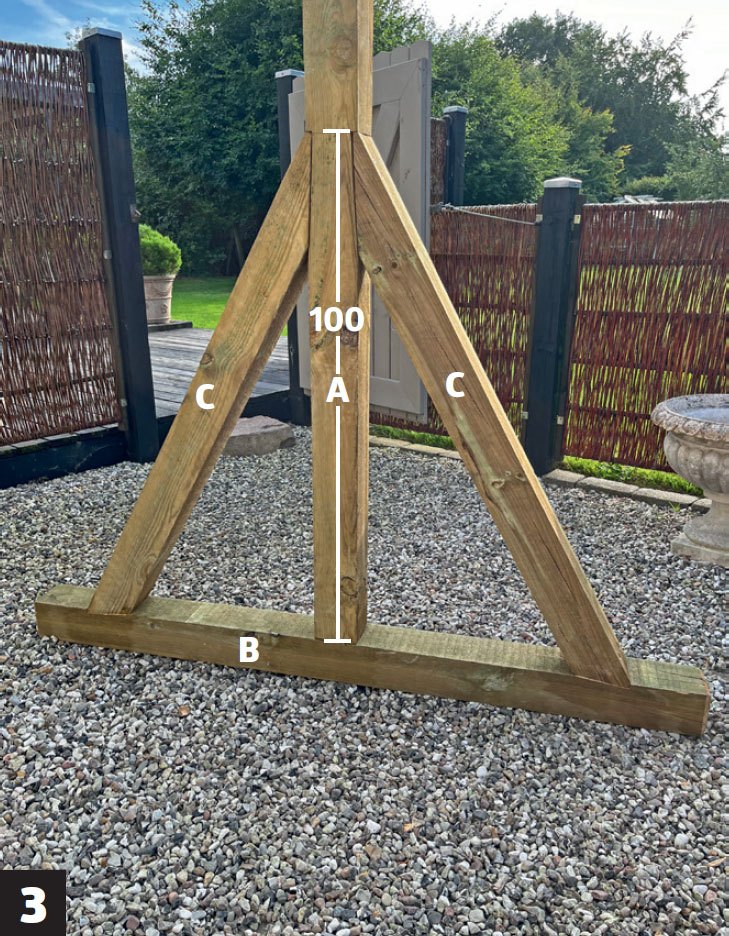

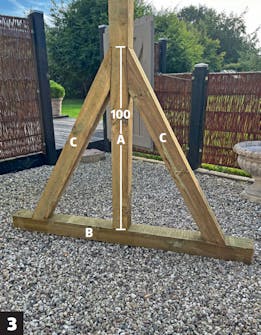

Skråstiverne (C) kappes til slik at de treffer den loddrette stolpen (A) i ca. 100 cm høyde.

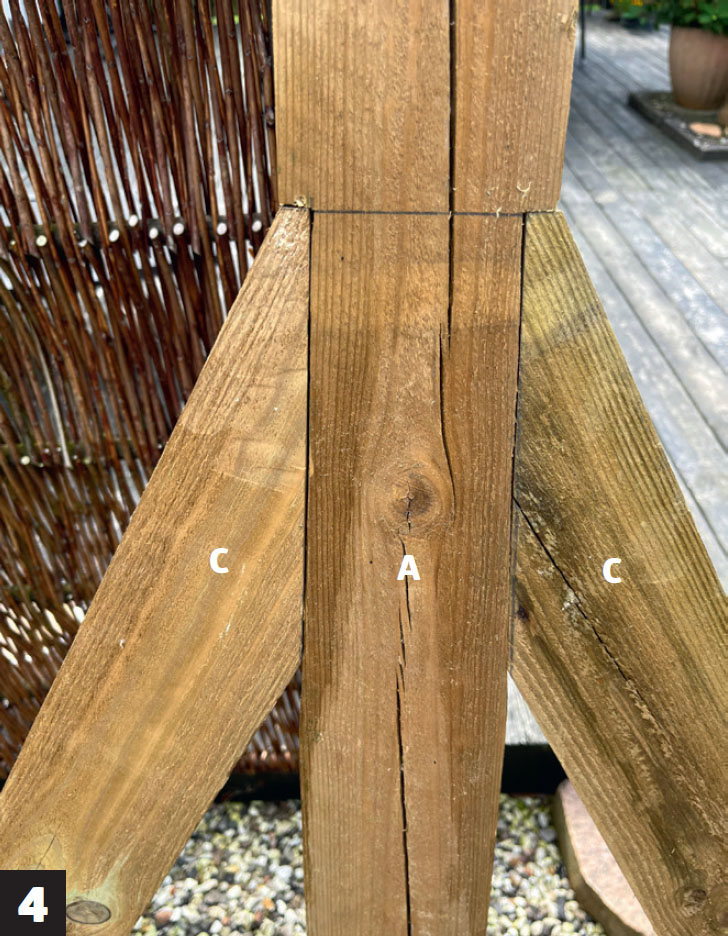

Midt på stolpen (A) lages også to hakk til skråstiverne (C). Det forsterker konstruksjonen veldig når skråstiverne blir felt inn i både stolpen (A) og bunnbjelken (B).

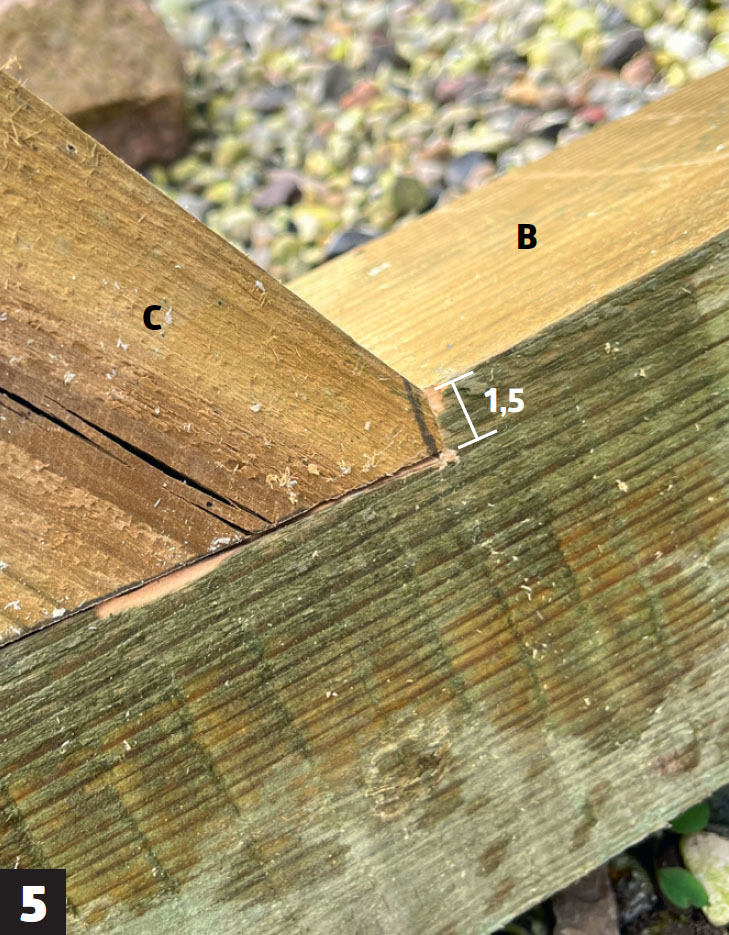

Hakkene er 1,5 cm dype - både i bunnbjelken (B) og stolpen (A).

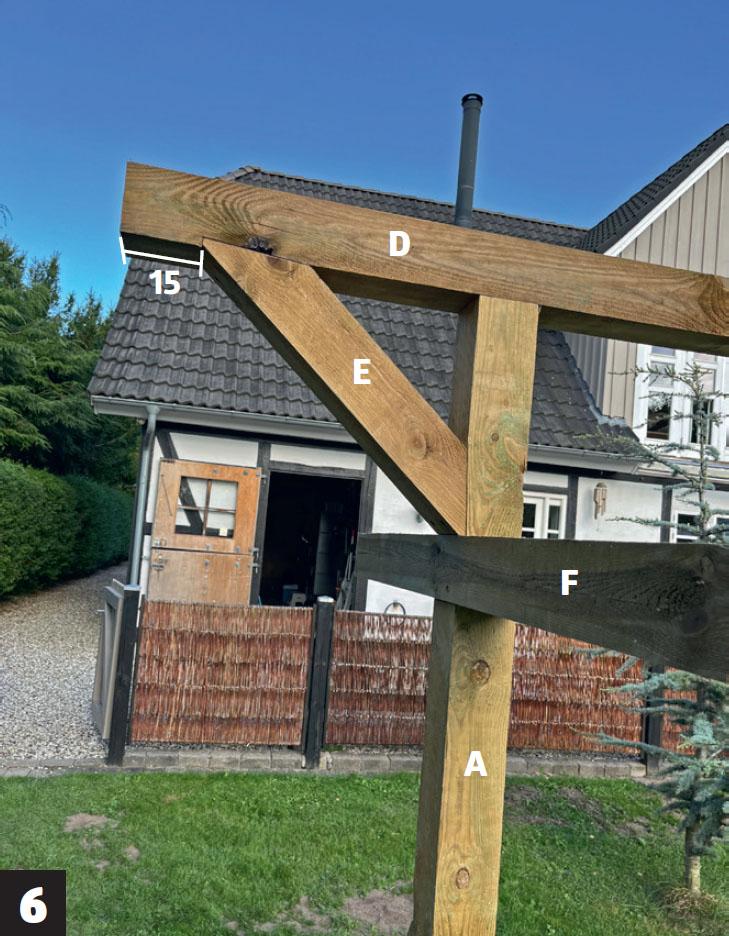

Oppå stolpene (A) legges en mønebjelke (D). Når bjelken er satt fast mellom stolpene, stabiliserer det konstruksjonen. I hver ende av mønebjelken lages det hakk på samme måte som i stolpe og bunnbjelke til en skråstiver (E). Rett under skråstiveren felles det inn en tverrbjelke (F). Den skal holde de to toppsvillene (N) som taksperrene ligger an på.
02
Bord, benk og takkonstruksjon
5
Trinn
Taket består av sperrer som det er lagt en kryssfinerplate med takbelegg oppå. Sittebenkene er godt understøttet så de ikke bøyer seg, og de er montert slik at de kan slås opp.

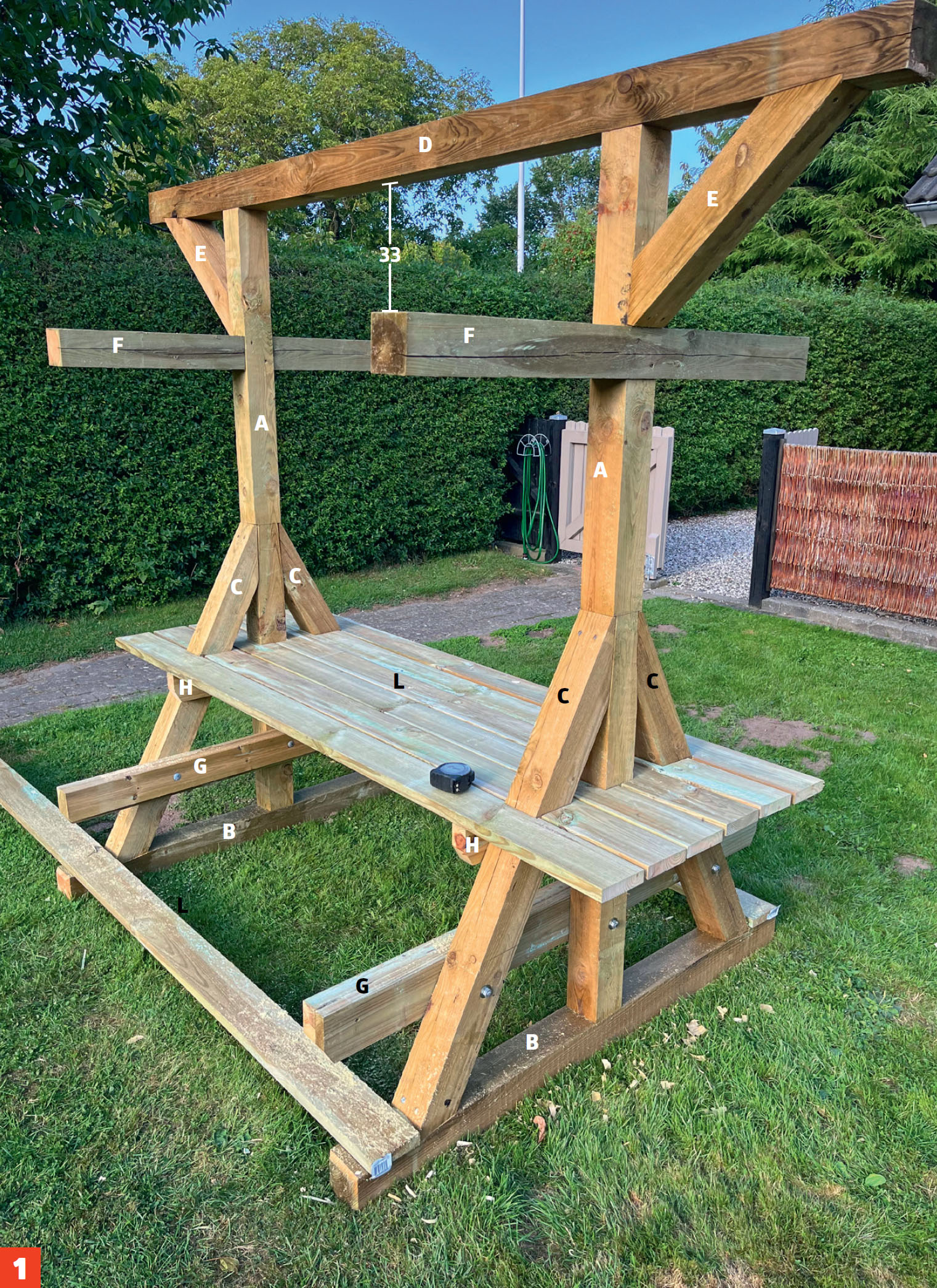

Monter to tverrrstivere på innsiden av stolpene - en lang tverrstiver (G) nederst til benkene og en kortere (H) 30 cm over til bordplaten av terrassebord (L). Tverrstiverne boltes fast til de kraftige skråstiverne (C) og stolpene (A).

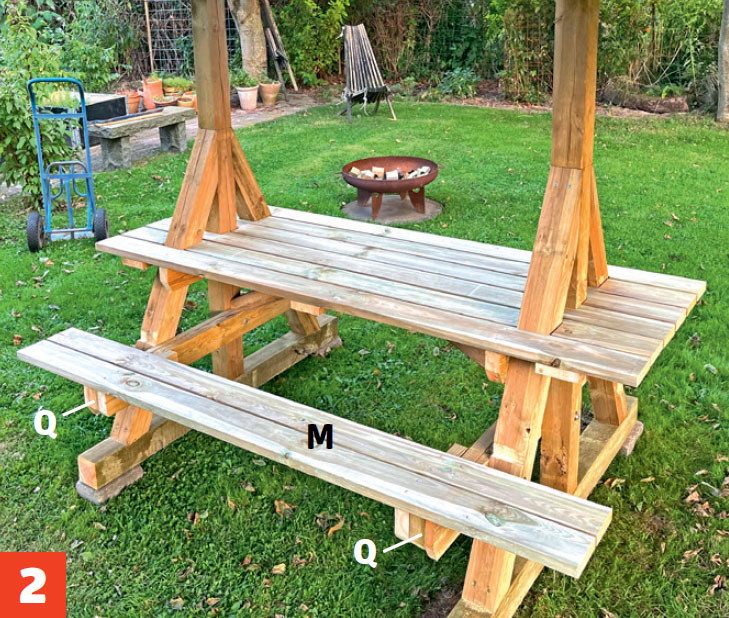

Benken lages av terrassebord (M), to bord til hver benk. Terrassebordene festes til to ekstra tverrstivere (Q), som monteres til (G) med bolter. Dermed kan benkene slås opp ved utsikt til regn eller når de ikke skal brukes på en stund.

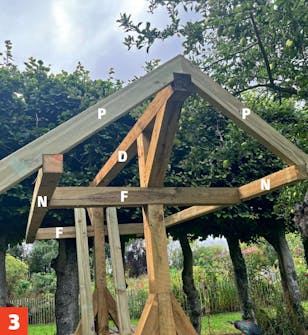

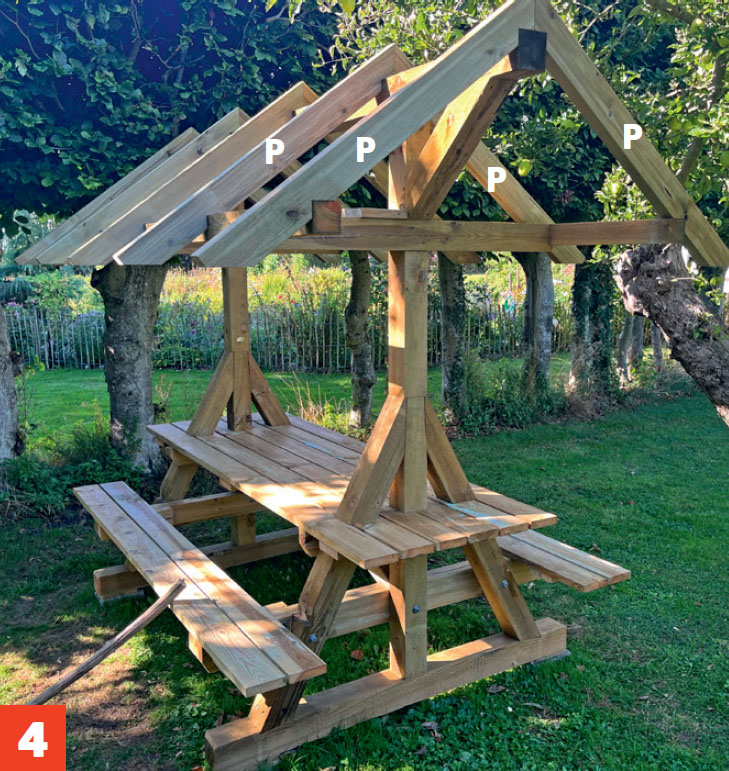

Sperrene (P) til taket festes til mønebjelken (D) og de to toppsvillene (N), som er felt inn endene på de to tverrbjelkene (F). Det er laget salhakk i sperrene (P) både nede og oppe.
Alle sperrene (P) er montert, så nå kan kryssfinérplaten (S) legges på taket.

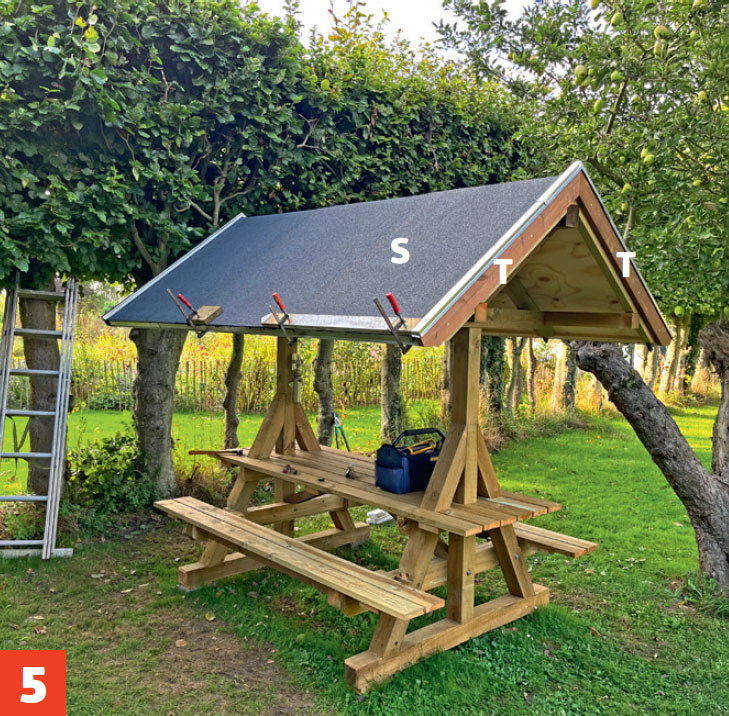

Legg takbelegg oppå kryssfinérplaten (S) etter at det er lagt på et takfotbeslag. Vindskier (T) settes opp i begge ender av taket, og oppå vindskiene monteres vindskibeslag. Da blir overgangen mellom taket og vindskiene dekket helt.

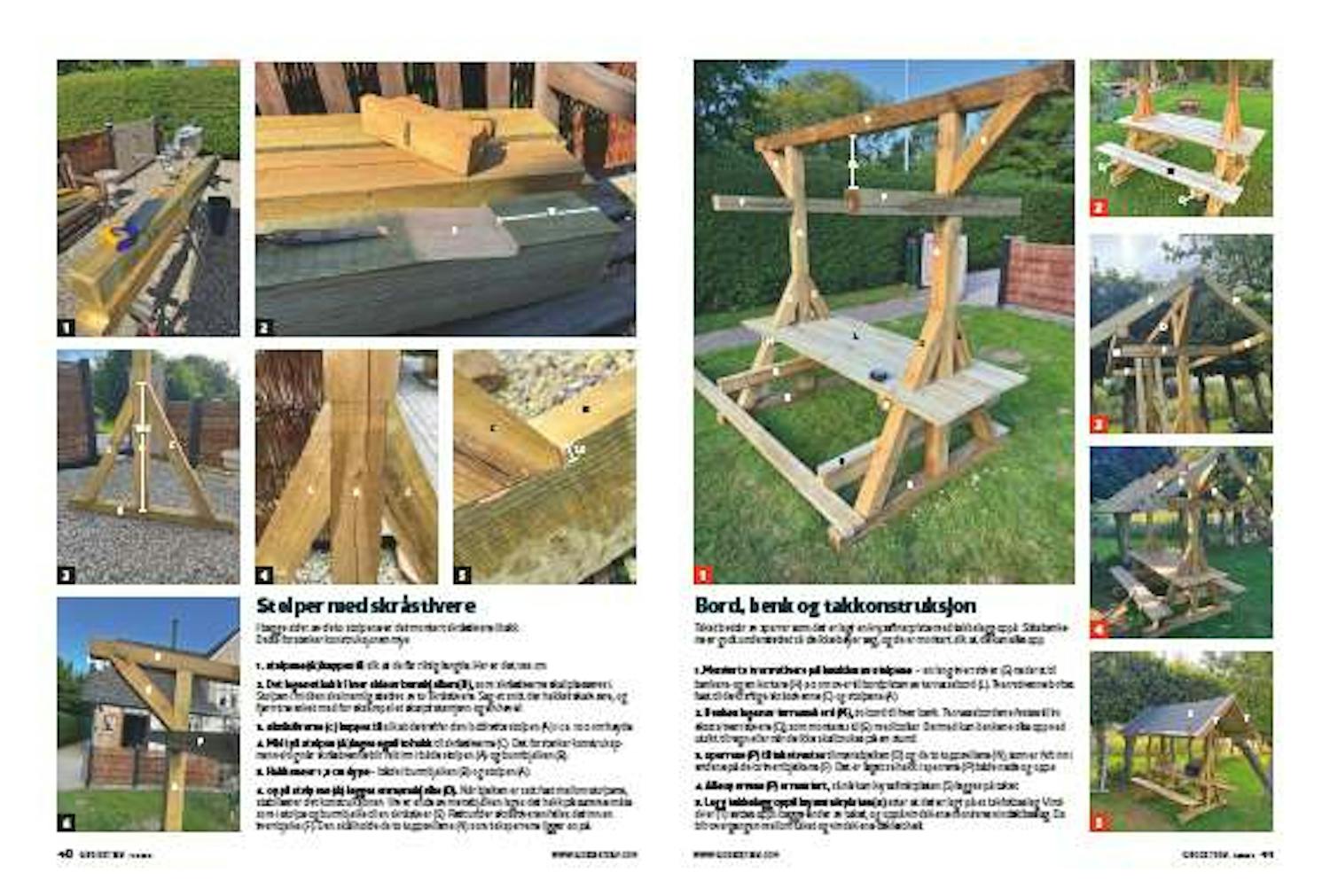

PDF
