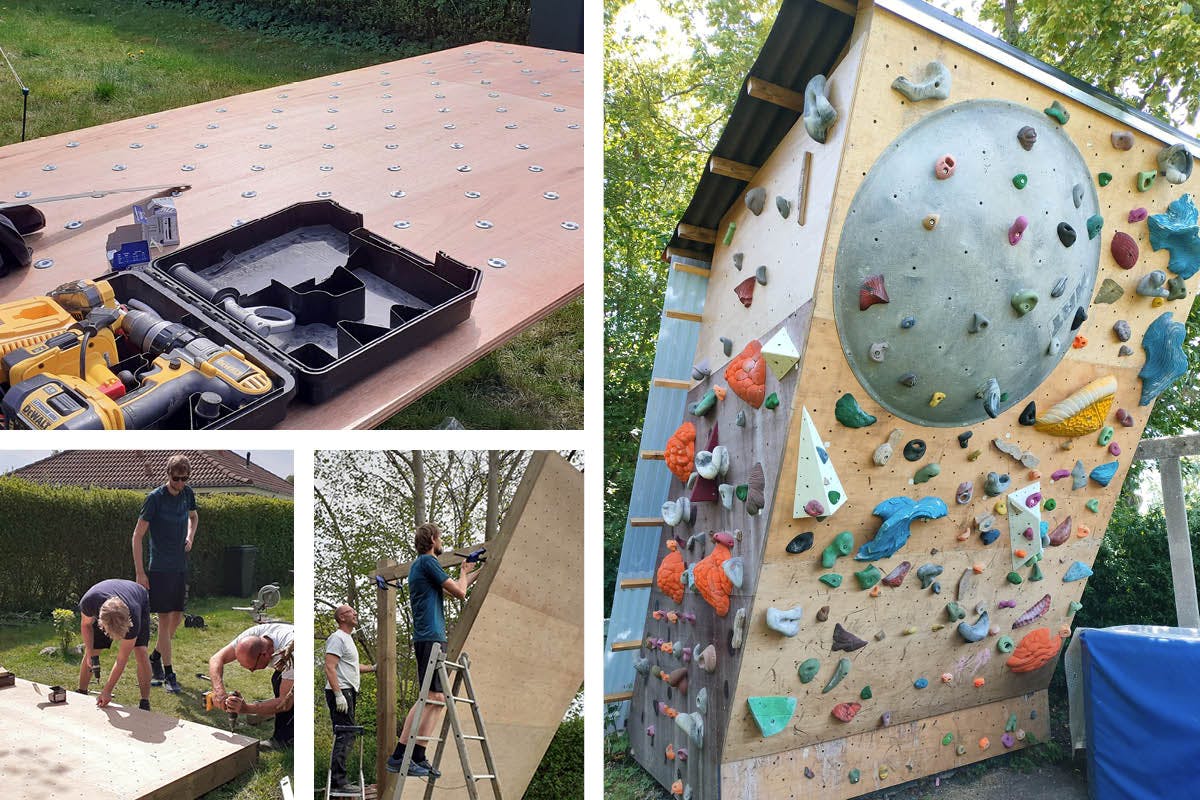

Bygg og støp fast skjelettet
4
Trinn
Nøkkelen til prosjektet er to lange 20 x 20 cm store trestolper som er støpt ned i bakken for å holde klatreveggen oppe.
Stolpene står imidlertid ikke alene. De støttes av to korte stolper som er forankret i betong og forbundet med skråstivere som hindrer de lange stolpene i å velte.

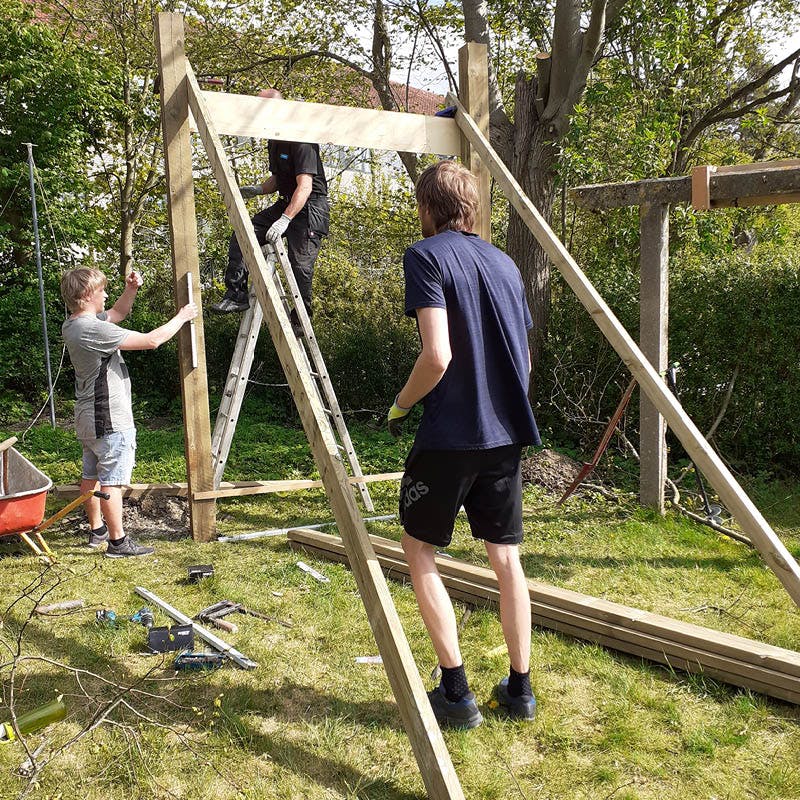

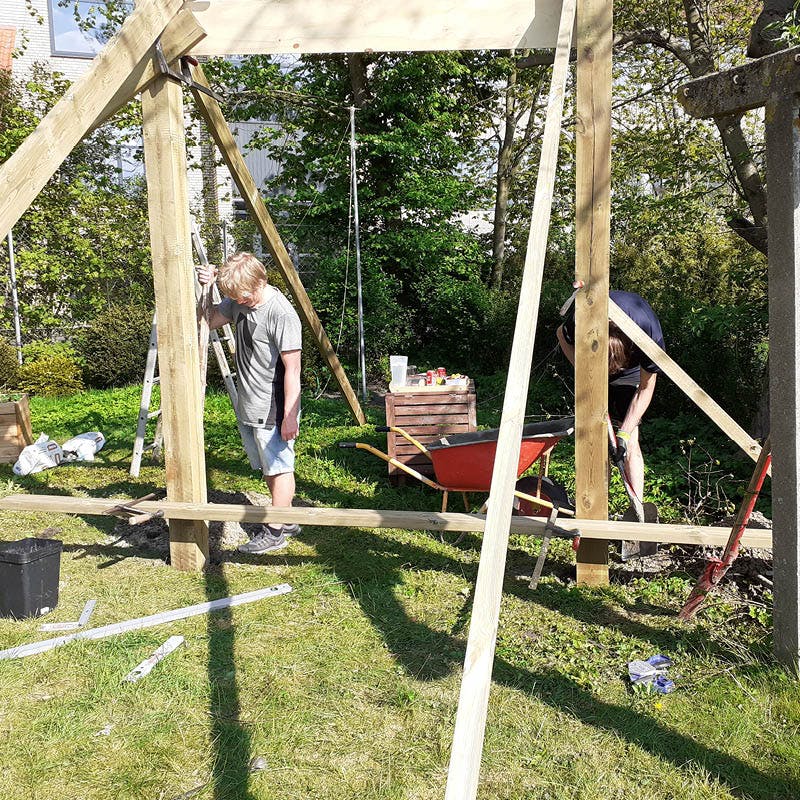

Den første oppgaven er å plassere de to lange stolpene (A) i hvert sitt dype hull og deretter få dem i lodd. Stolpene er tunge og vanskelige å håndtere. Derfor blir de først satt i lodd og deretter midlertidig forbundet med både en topp- og en bunnbjelke, slik at de tvinges til å være parallelle. Når begge stolpene står loddrett i begge retninger, holdes de på plass med to lange, midlertidige skråstivere.
De lange stolpene (A) er støpt fast med tørrbetong. Her er betongen blandet i en trillebår og deretter tømt i hullene. Betongen kan imidlertid også helles tørr i hullene og fuktes etterpå.
Betongen er stampet i hullene, slik at den pakker seg fint og jevnt rundt stolpene.

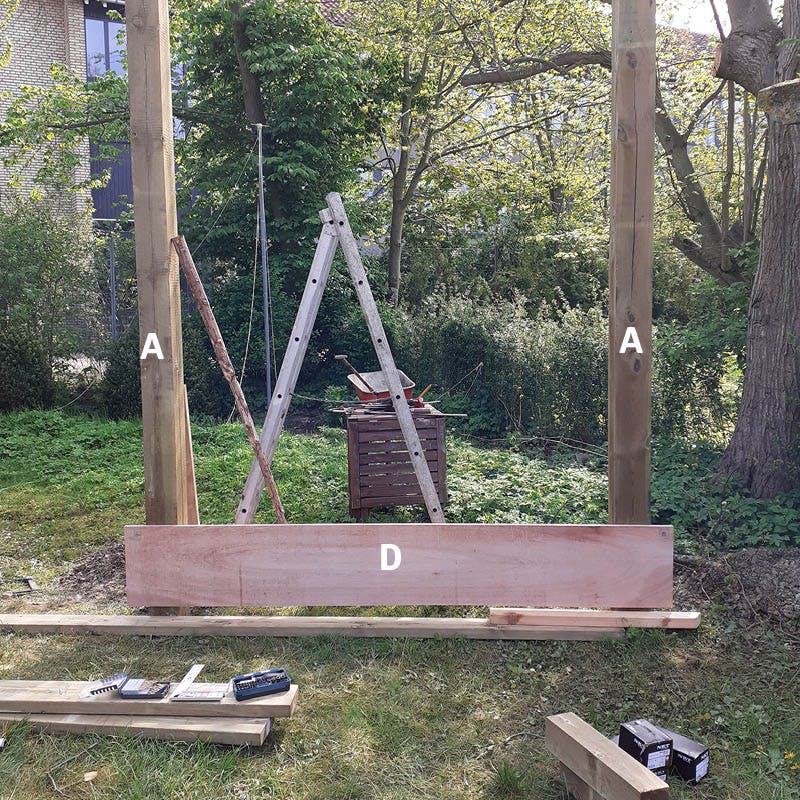

Etter herding er trematerialene som har vært brukt til å avstive og støtte konstruksjonen, blitt erstattet av en 60 cm bred stripe kryssfinér. Den er montert midlertidig på forsiden av de lange stolpene (A), 10 cm fra bunnen, der bunnplaten (D) skal monteres senere. De korte stolpene (B) monteres 210 cm bak de lange med samme fremgangsmåte.
02
Bygg og monter den skrå klatreveggen
6
Trinn
Den skrå klatreflaten er laget av kryssfinér på en ramme av solid konstruksjonsvirke. Rammen og platene settes sammen før den monteres på stolpeskjelettet, og boltes deretter fast i bunnen av det.
Klatreflaten kan deretter roteres opp ved å bruke boltene som en aksling og spennes fast til skjelettet.

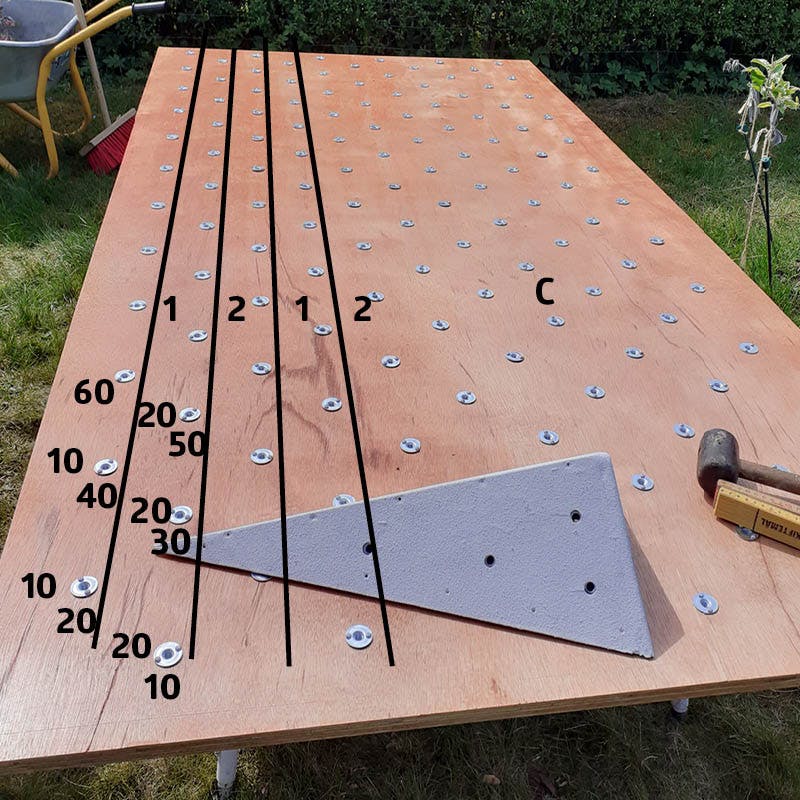

Alle front- og sideplater (C) er boret ut og utstyrt med Ø 10 mm klomuttere i et mønster av to forskjøvede rekker (1 og 2), som gjentas over hele platen.
Platene skrus fast til en rektangulær ramme, med forsiden av klomutterne på baksiden av rammen. Da trekkes ikke mutterne ut når de belastes under klatringen.

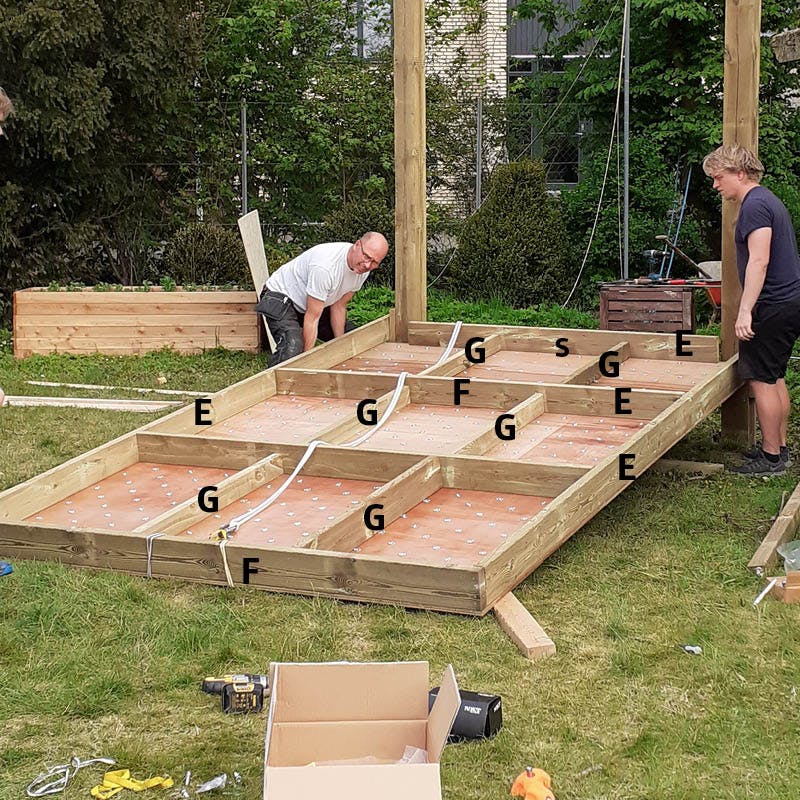

Frontplaten monteres på et skjelett av seks lengder 48 x 148 mm (E, F og S) samt de seks tverrstiverne (G) av 48 x 98 mm. Alt er skruddd sammen med 4,5 x 80 mm skruer. Rammen er bygget fra toppen og ned.

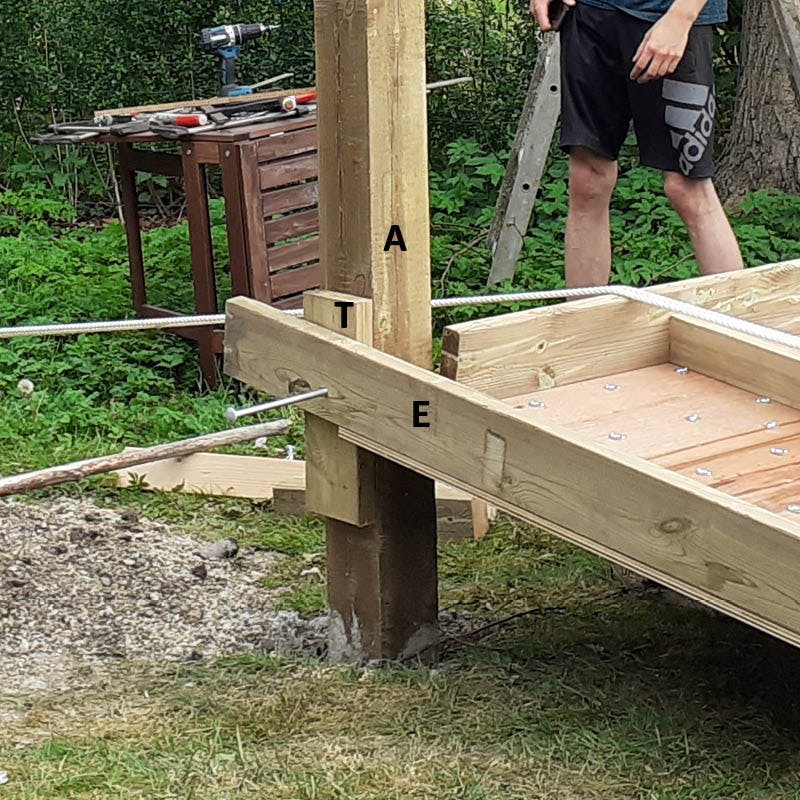

Rammen monteres på de to lange stolpene (A) med et avstandsstykke (T) mellom med 40 cm lange M10-bolter. Boltene forbinder stolpene med de lange rammedelene (E) i bunnen av rammen.

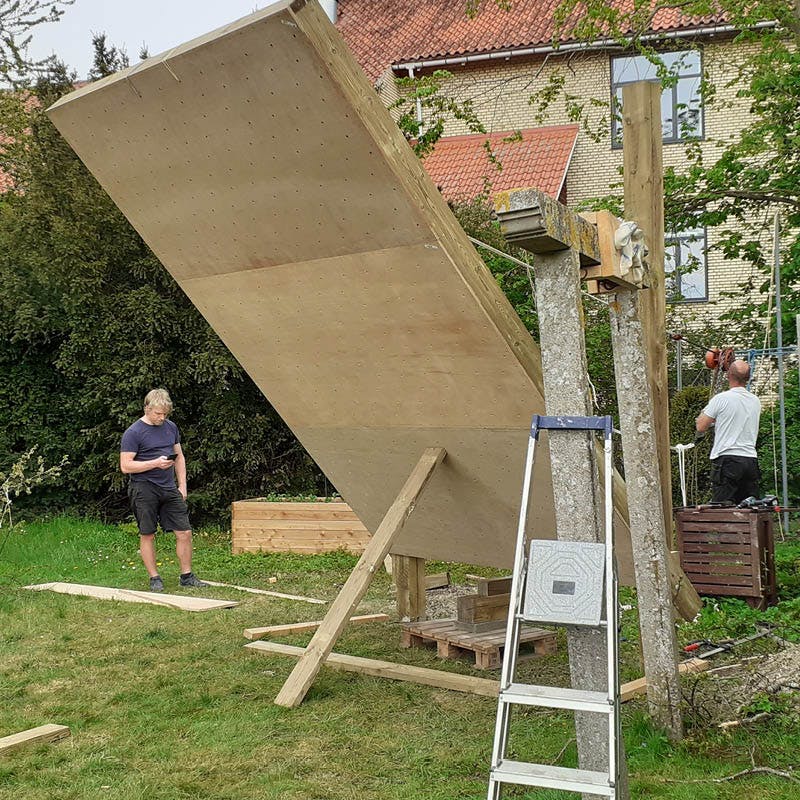

Nå kan rammen med platene heises opp ved hjelp av et tau, eller den kan løftes opp med håndkraft. Uansett bør den støttes på veien opp.

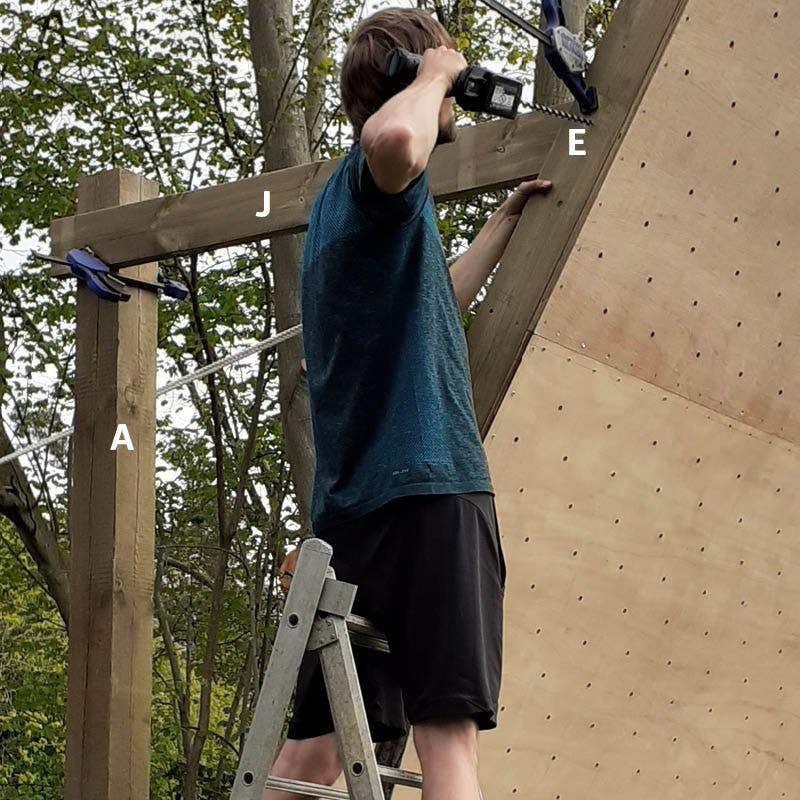

De lange rammestykkene (E) forbindes til de lange stolpene (A) ytterligere to ganger i hver side med de korte og lange tverrstiverne (H og J) som mellomledd. Også her er det brukt 40 cm lange M10 bolter.
Materialer
Skjelett og skråvegg
20 x 20 cm stolper
- 2 lange stolper (A) à 4,2 m
- 2 korte stolper (B) à 1,65 m
18 mm kryssfinér
- 3 frontplater (C) à 1,22 x 2,45 m
- 1 bunnplate (D), 0,6 x 2,45 m
48 x 148 mm konstruksjonsvirke
- 2 lange rammestykker (E) à 4 m
- 3 korte rammestykker (F) à 2,45 m
- 1 bunnrammestykke (S), 1,85 m
- 2 lange tverrstivere (H) à 2 m
- 2 korte tverrstivere (J) à 1,45 m
- 2 sperrer (R) à 3,85 m
- 1 kort rammestykke (S), 1,8 m
- 4 avstandsstykker (T) à 40 cm
48 x 98 mm konstruksjonsvirke
- 6 tverrstivere (G) à 1,2 m
Tak og gavler
18 mm kryssfinér
- 6 sideplater (K) à 1,22 x 2,35 m
48 x 148 mm konstruksjonsvirke
- 5 takbjelker (L) à 3 m
48 x 48 mm lekter
- 9 taklekter (M) à 3 m
Dessuten
- Tørrbetong
- Trebeskyttelse
- 3 x 2,5 og 4,5 x 80 mm skruer
- M10 x 400 mm bolter
- M10-spennskiver til tre
- M10-muttere
- 1200 M10-klomuttere
- 6 bitumenplater (N) à 95 x 200 cm
- 3 trapesplater (P) à 109 x 364 cm
Tidsforbruk
3-4 dager.
Pris

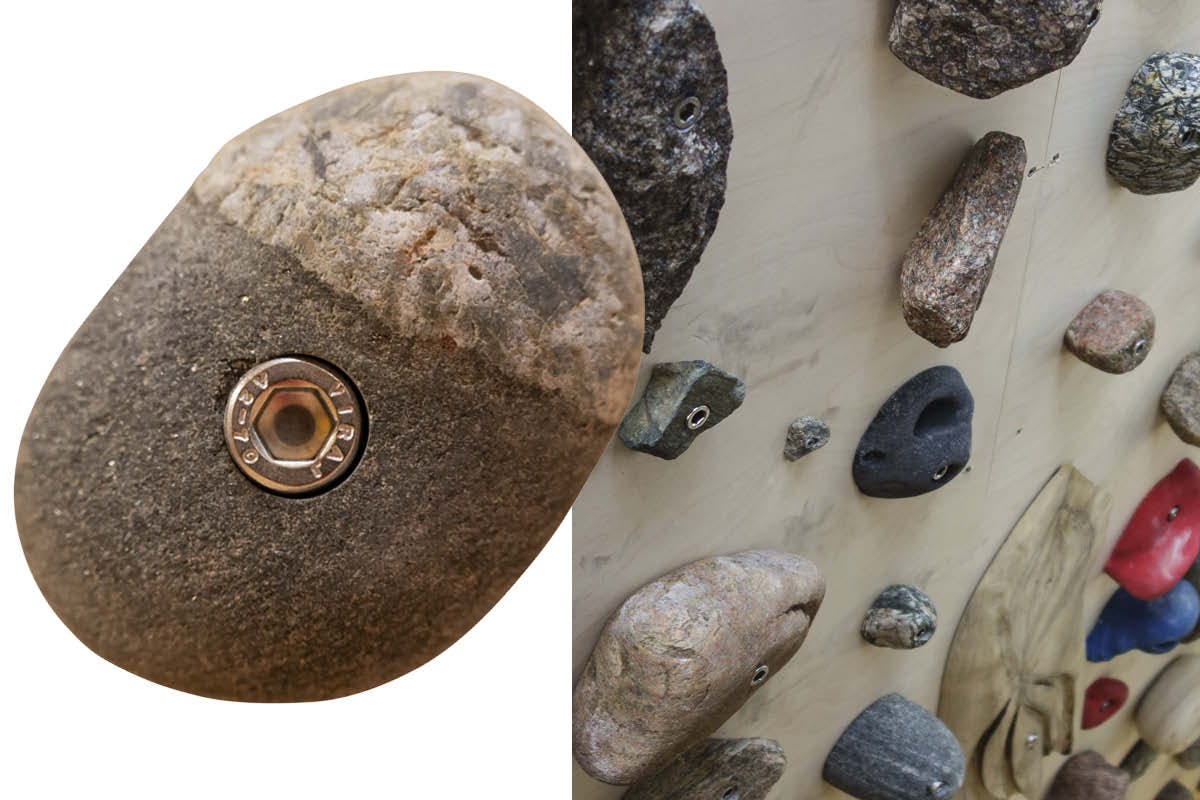

Regn med inntil 35.000 kroner totalt. Skjelettet og skråveggen koster cirka 15.000 kroner. Det samme gjør taket og endeveggene. I tillegg kommer utgifter til klatregrep.
Vanskelighetsgrad
Alle elementene er store, tunge og uformelige, og de skal både forankres godt og monteres riktig.
Tegning
Video

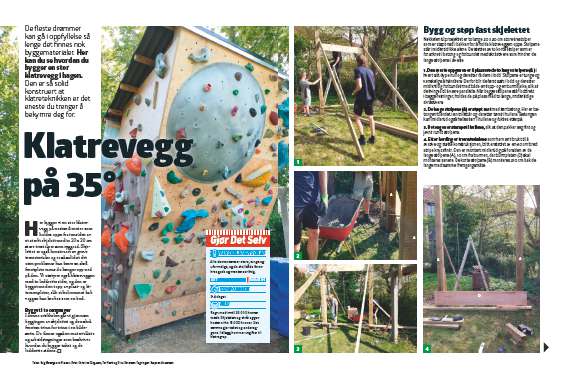

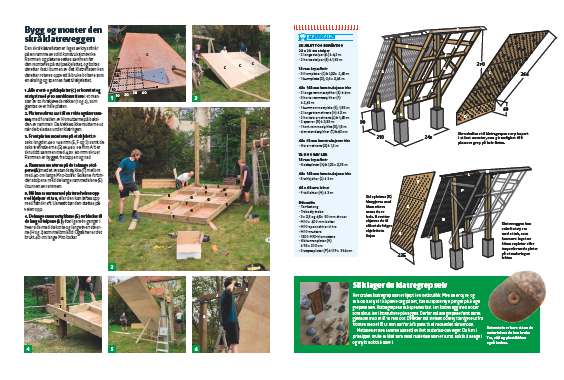

Magasinartikkel
