Slik bygger du en ekstra lang sagskinne
7
Trinn
En helt enkel utgave av styreskinnen får du ved å lime en 2-3 cm høy strimmel mdf på en 22 cm bred mdf-plate. Når limet er tørt, kjører du sagen langs den smale strimmelen, så er skinnen klar.
Her gjør vi litt ekstra ut av det, og bygger en skinne som er 285 cm lang. Det krever at vi limer to plater sammen i forlengelsen av hverandre, og gevinsten er at vi kan dele de 244 cm lange standardplatene på langs med ett langt snitt.

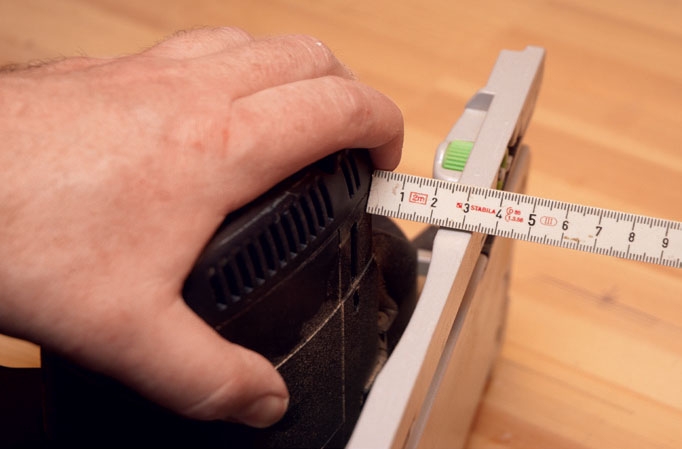

Mål høyden fra sålen til eventuelle utspring på sagen. Støttelisten skal være så høy som mulig, men ikke høyere enn at alle utspring går klar når sagen er dykket helt ned. Vi måler 3,2 cm, og lager listen 3 cm.

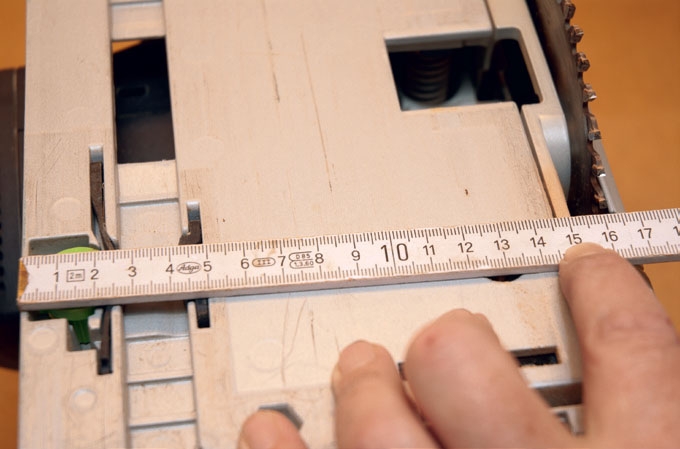

Mål deretter sålens bredde - ikke hele sålen, men fra kanten til innsiden av bladet. På sagen her er det 16 cm. På målet ditt legger du til 6 cm. Da har du plass både til støttelisten (B) og bunnplaten (A).

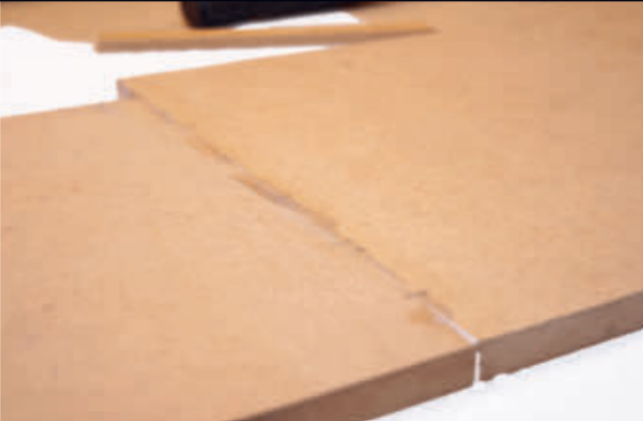

Vi limer plater med den ønskede bredden sammen i forlengelsen av hverandre, slik at de danner en 285 cm lang plate. De limes sammen kant mot kant, med støtte av runde eller flate plugger.

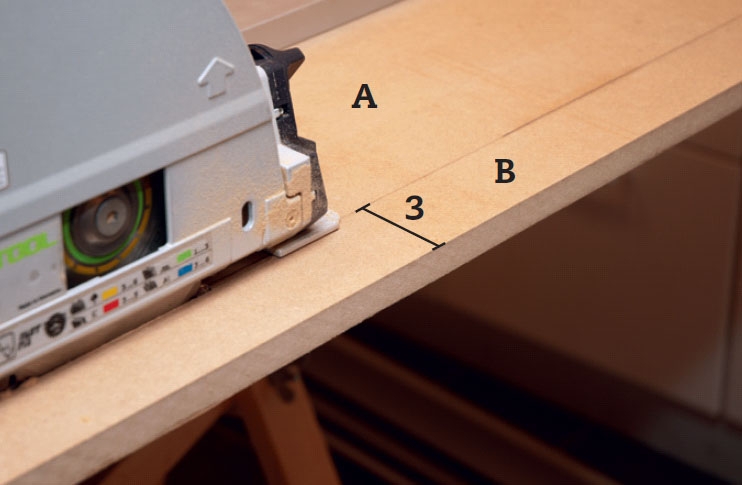

Den smale støttelisten (B) sages av platen når limet er tørt. Strek først opp nøyaktig, og bruk et vater eller et helt rett bord å styre etter.

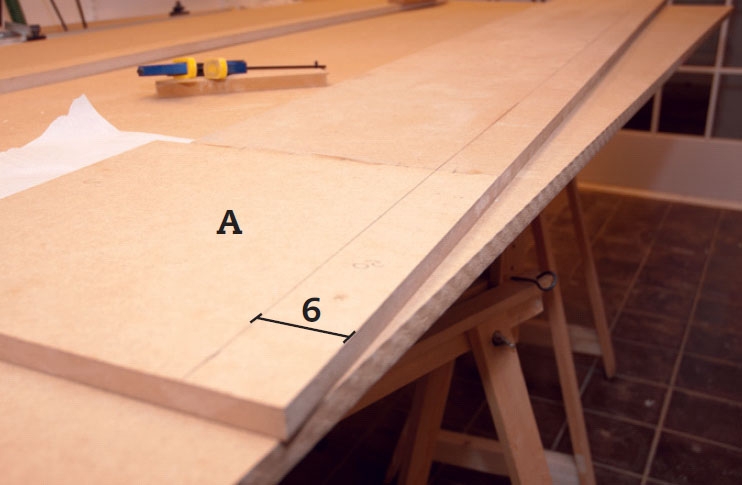

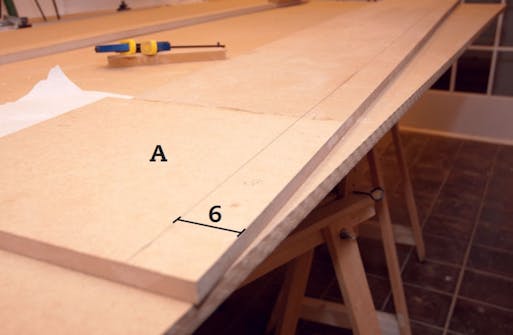

På bunnplaten (A) tegnes en helt rett strek 6 cm inn fra snittet. Her skal støttelisten (B) festes. Det skal være 16 cm igjen til sagens såle på den andre siden.

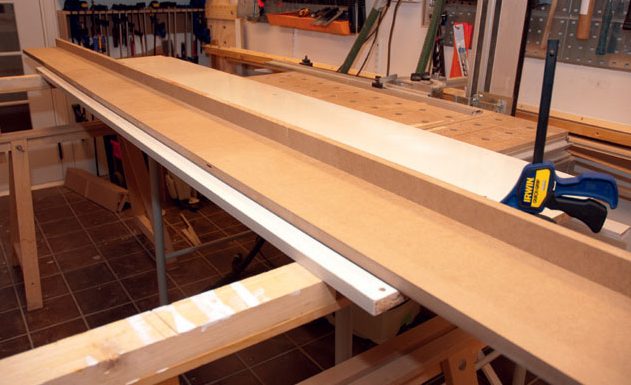

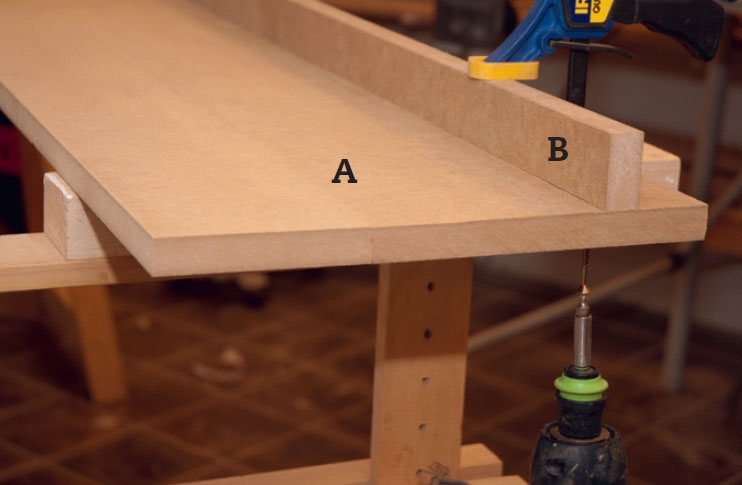

Støttelisten (B) festes på bunnplaten (A) med lim og skruer. Snu listen, slik at skjøtene ikke er over hverandre. Forbor og undersenk skruene fra baksiden.

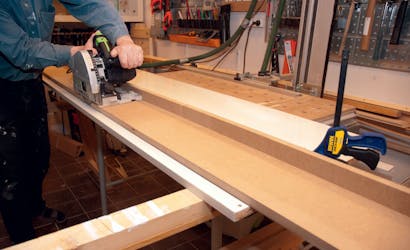

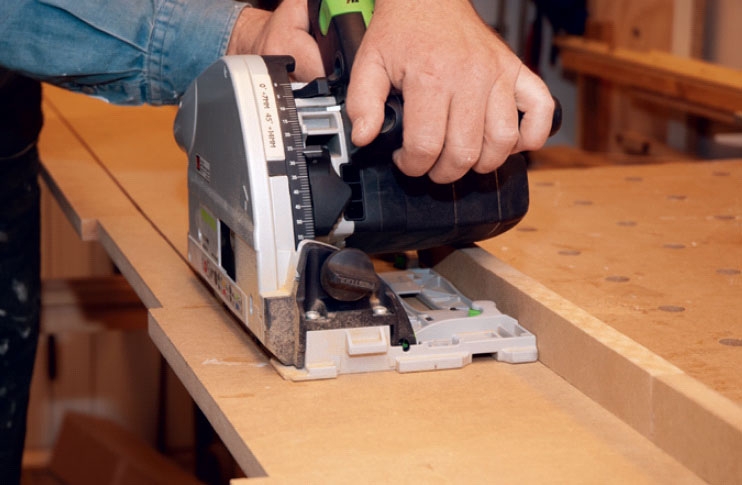

Sag den sammensatte styreskinnen til i kanten når limet er tørt. Sagen holder du tett inn mot støttelisten. Da har du full kontroll på snittet.
Materialer
19 mm mdf-plate, minst 26 cm bred:
To stykker, som er cirka 26 cm brede og tilsammen 285 cm lange. Når de er skjøtt i forlengelsen av hverandre, deles de i:
- Bunnplaten (A), 285 x 22 cm
- Støttelisten (B), 285 x 3 cm
Alle bredder tilpasses sagen. Kanten sages til sist.
Dessuten:
- Flatplugger
- Snekkerlim
Tidsforbruk
1 time, pluss tørketid.
Pris
Under en femtilapp.
Vanskelighetsgrad
Raskt og enkelt. Du skal bare sikre at støttelisten sitter rett. En lang utgave krever at du skjøter med plugger.
Tegning

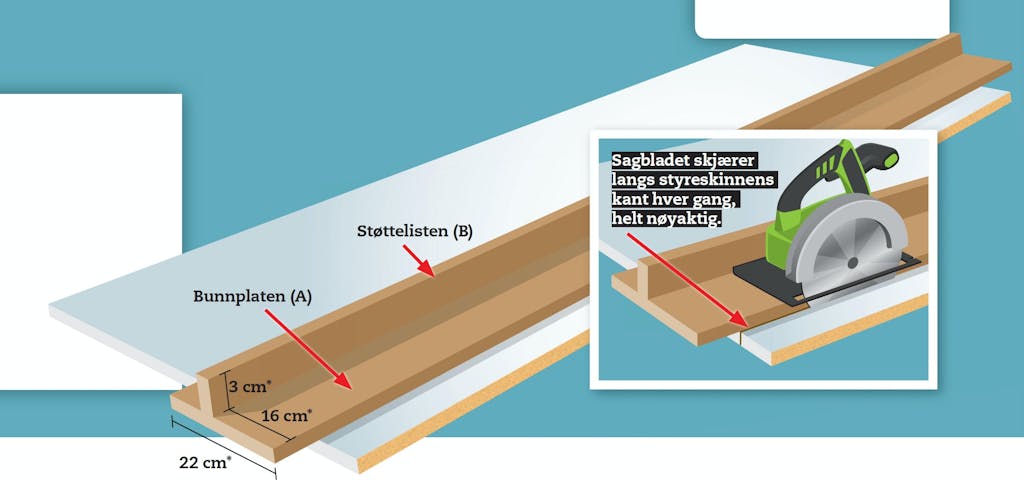

Slik passer sag og skinne sammen
Det geniale med styreskinnen, er at sagen selv sager ut kanten ved å følge skinnens støttelist – derfor vil sagen sage langs den samme kanten igjen og igjen, når du lar den følge støttelisten.

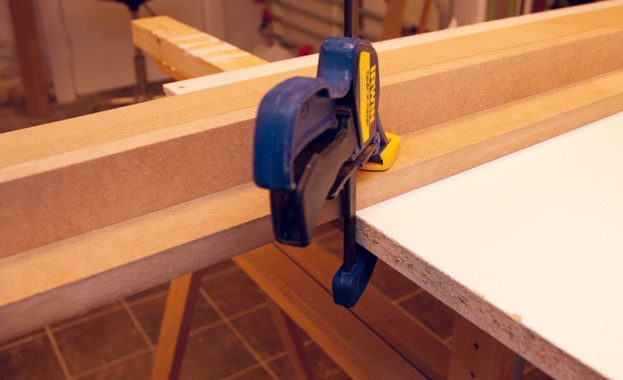

Skinnen består av bunnplaten, som sagen kjører på, pluss en støttelist i den ene siden som sagen føres langs. Skinnen er 40 cm lenger enn en standardplate på 244 cm, så du har full kontroll på sagen fra start til slutt. Du lager den i første omgang litt for bred, og når du til slutt kjører sagen opp langs støttelisten, sager den kanten av bunnplaten. Etterpå kan du legge skinnen på en ny plate, feste den med et par tvinger og kjøre sagen gjennom til et helt rett snitt, og snittet vil alltid følge skinnens kant.
Støttelisten settes på høykant, slik at sagen kommer til å kjøre inntil en helt glatt flate. Listen gjør også hele skinnen litt stivere.
