Skjær ut delene og sett dem sammen
4
Trinn
Skjær ut alle delene i deres riktige lengder og bredder. Her skjærer vi dem ut av en 18 mm stavlimt eikeplate, og bruker en bordsirkelsag til formålet. Du kan også fint bruke en sirkelsag med føringsskinne.
Sørg for å lage alle de forskjellige innhakkene og skråsnittene før du limer gavlene (B + A, B + F), bunnstykket (D) og tverrstiverne (C).

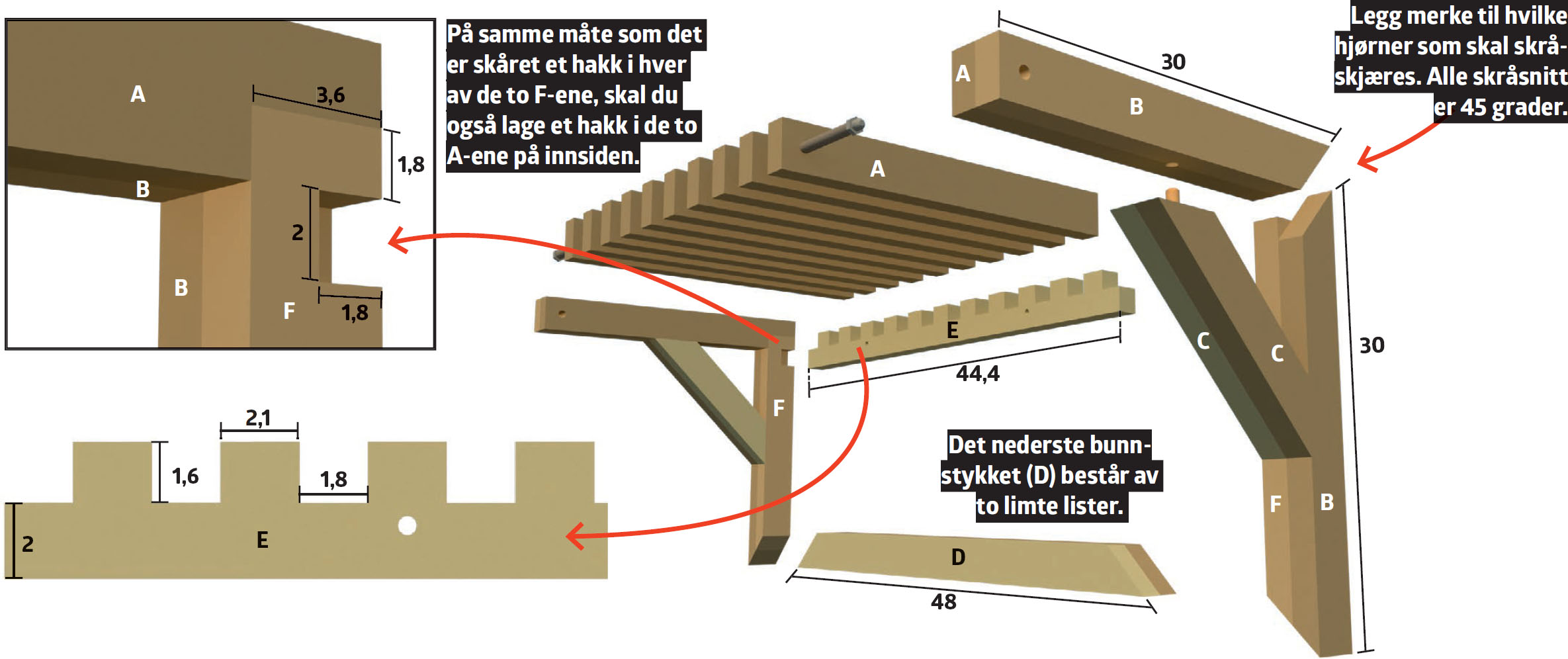

Se for øvrig godt på tegningen, slik at du er sikker på at alle skråsnittene vender riktig vei.

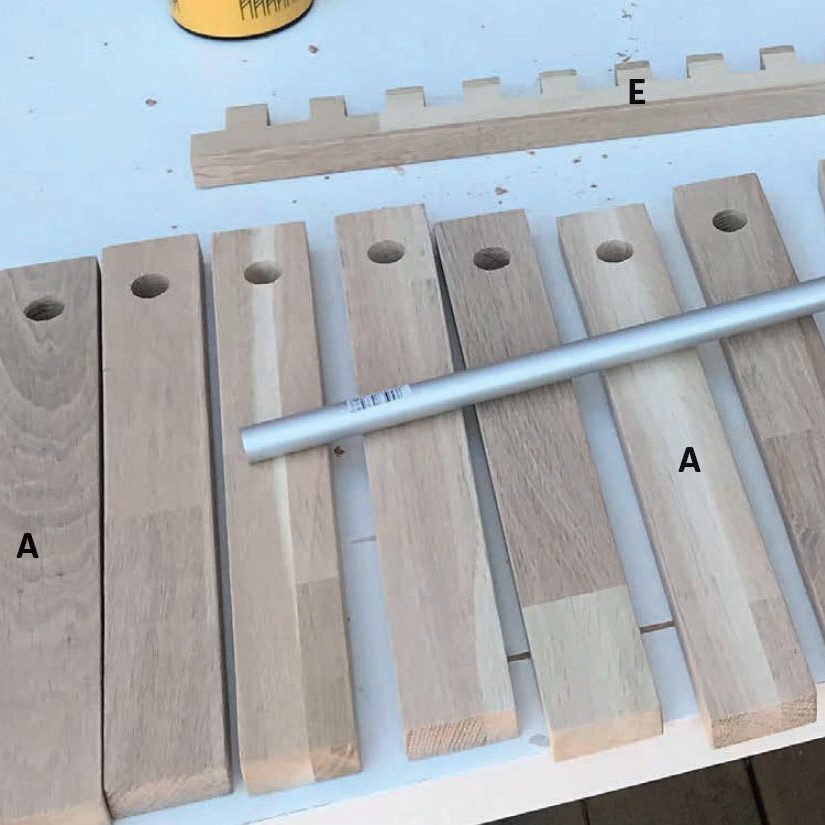

Skjær ut delene. Bor et 8 mm hull gjennom hyllelister (A) og de to vannrette endelistene (B) (synes ikke på bildet). Hullene bores i midten av listene med en senteravstand til enden på 18 mm. Lag også fingerstykket (E).

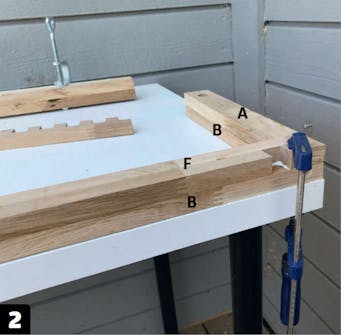

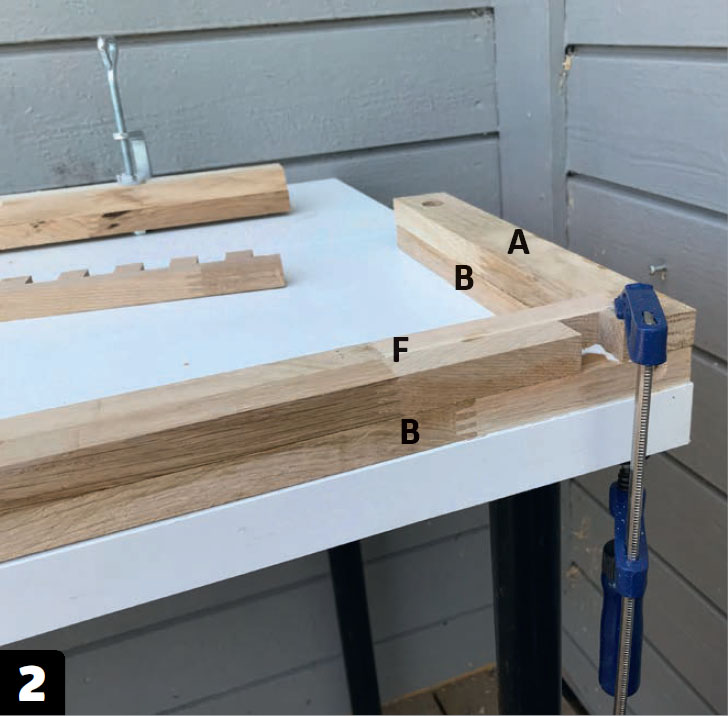

Lim sammen gavlene (B + A og B + F). Se godt på tegningen, og sørg for at alle hakk og sammenføyninger kommer til å vende riktig vei.

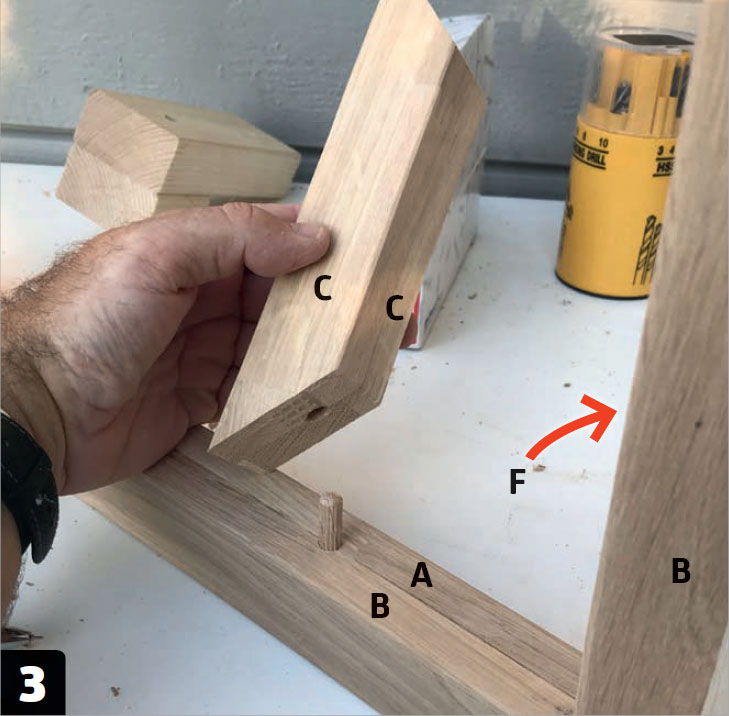

Lim og skru fast tverrstiverne (C). Stiverne består av to deler som er limt sammen. De monteres med plugger i de vannrette gavlene (B + A), mens de i de loddrette (B + F) skal ha en passende skrue.

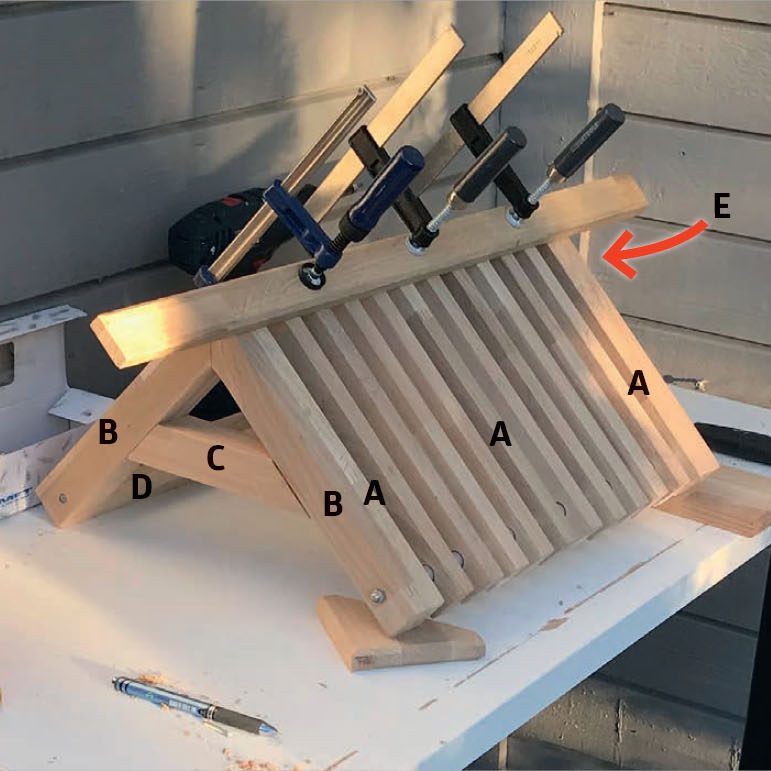

Sett sammen hattehyllen ved å lime fast hyllelistene (A) i tappene på fingerstykket (E). Fingerstykket er her skjult bak den lange listen, som brukes til å holde sammen konstruksjonen. Kjør stålrøret gjennom hyllelistene, og skru fast gjengestangen i stålrøret med mutterne. Hold hattehyllen midlertidig sammen mens limet herder.
Slik lager du fingerskjøter
For å lage fingerstykket (E) bakerst, der hyllelistene (A) skal limes fast, skal du lage fingerskjøter. De kan du lage med en listesag og et skarpt, smalt stemjern.

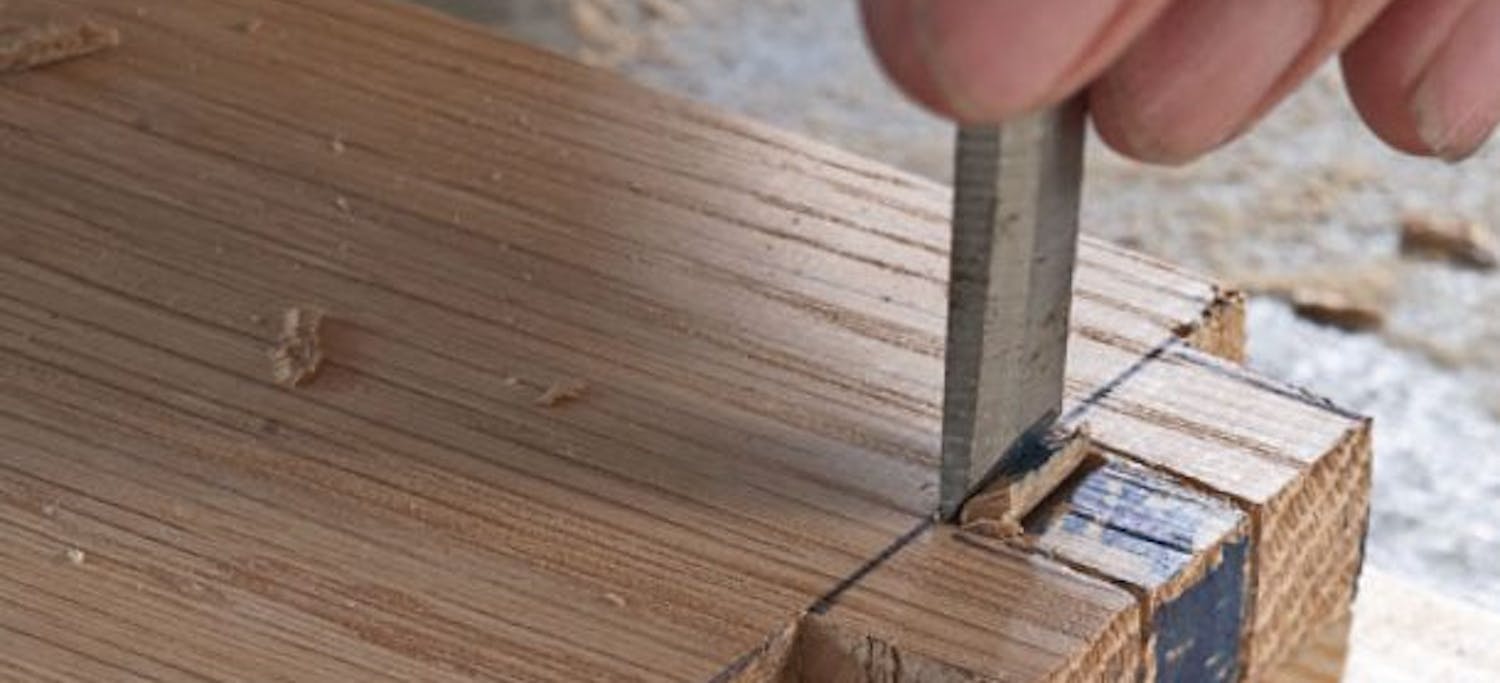

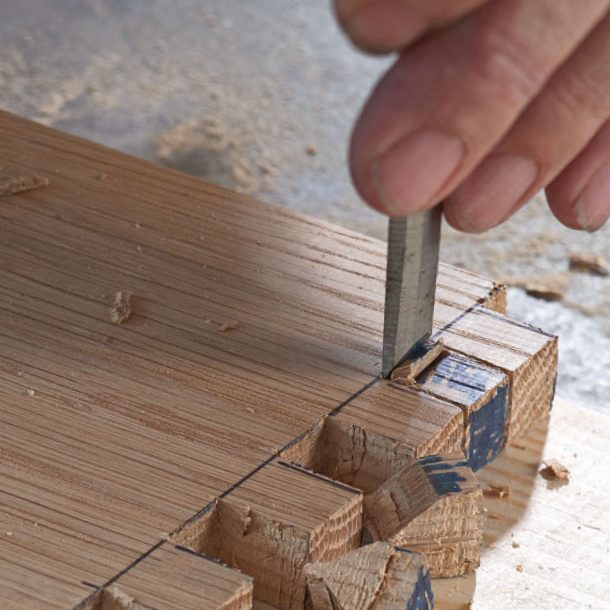

Begynn med å streke opp hvor brede og dype tappene skal være, sag kantene (sørg for at de blir helt rette), og avslutt med å stemme bunnen plan med et skarpt stemjern.
Du kan også lage fingerskjøtene ved hjelp av en kapp-/gjærsag eller en overfres.
Materialer
18 x 36 mm lister
(skjæres ut av en 18 mm eikeplate):
- 12 hyllelister (A) à 30 cm
- 4 endelister (B) à 30 cm
- 4 tverrstivere (C) à 20 cm
- 2 bunnstykker (D) à 48 cm
- 1 fingerstykke (E), 44,4 cm
- 2 innerstykker (F) à 28 cm
Dessuten:
- 8 mm stålrør, 6 mm gjengestang, 6 mm muttere, plugger, skruer, og lim.
Tidsforbruk
En ettermiddag, pluss tørketider.
Pris
Cirka 750 kroner
Vanskelighetsgrad
Alle listene har samme dimensjon. Når du har skåret dem til, er de enkle å sette sammen.
