Hviler på vegg og gulv
5
Trinn
Selv om benken under trappen ser veldig detaljert ut, så er konstruksjonen ganske enkel. Selve skjelettet, som skuffer, vinhylle og pute hviler på, er laget av MDF. Konstruksjonen er festet til veggen ved hjelp av to veggsviller (A og B) i to forskjellige størrelser, som var til overs fra et tidligere prosjekt. I tillegg blir benken båret av støttende romdelere (F og F1), som hviler på gulvet.

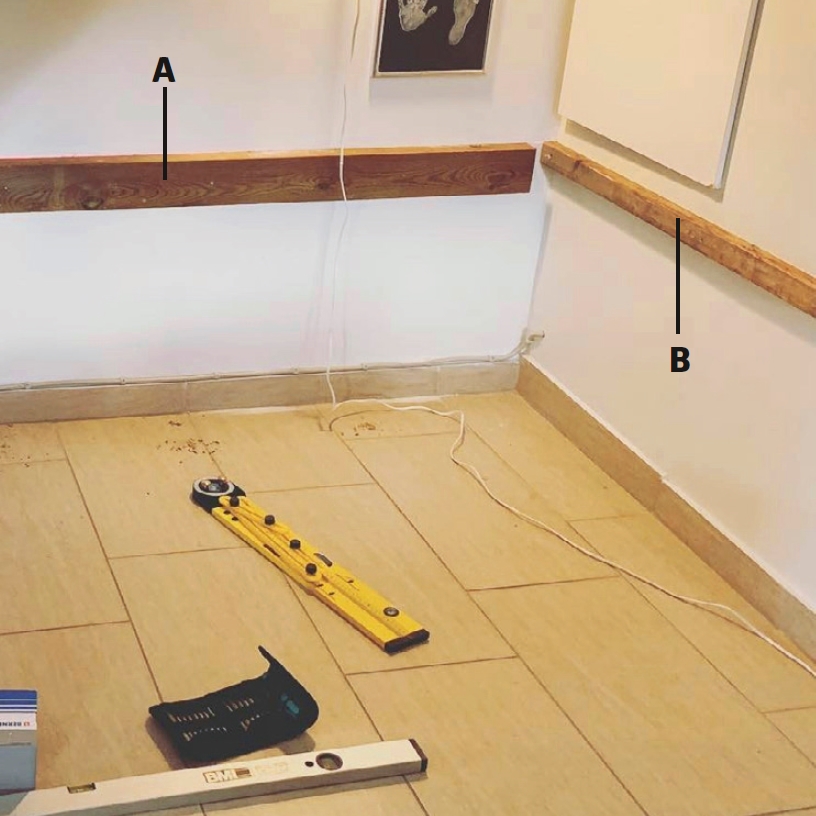

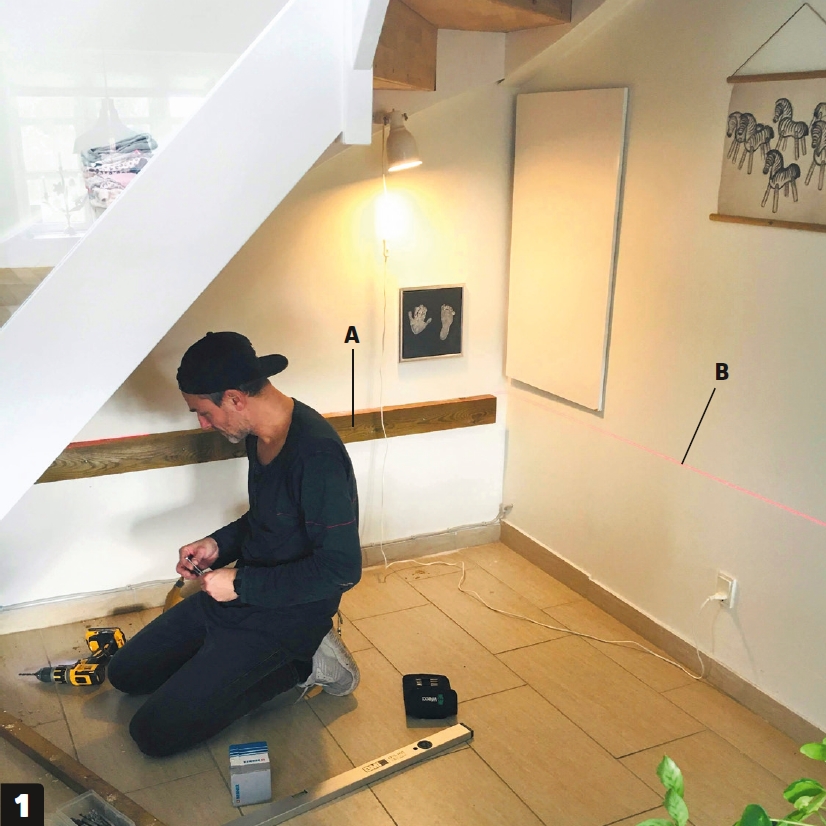

Benken under trappen bæres av to veggsviller (A og B). De er laget av henholdsvis 48 x 98 mm (A) og 48 x 48 mm (B). Svillene festes i samme høyde på veggen ved hjelp av et laservater.
Veggsvillene er spent fast på murveggen med karmskruer. Fordi veggene er av murstein, er det mulig å montere veggsvillene med henholdsvis 5 og 3 stk. 8 x 70 mm karmskruer direkte i steinene bak.

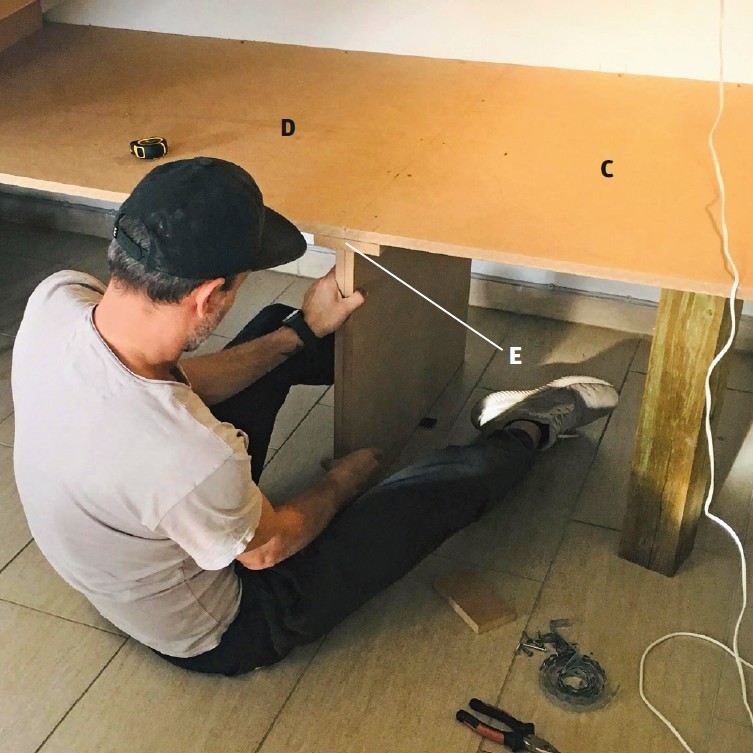

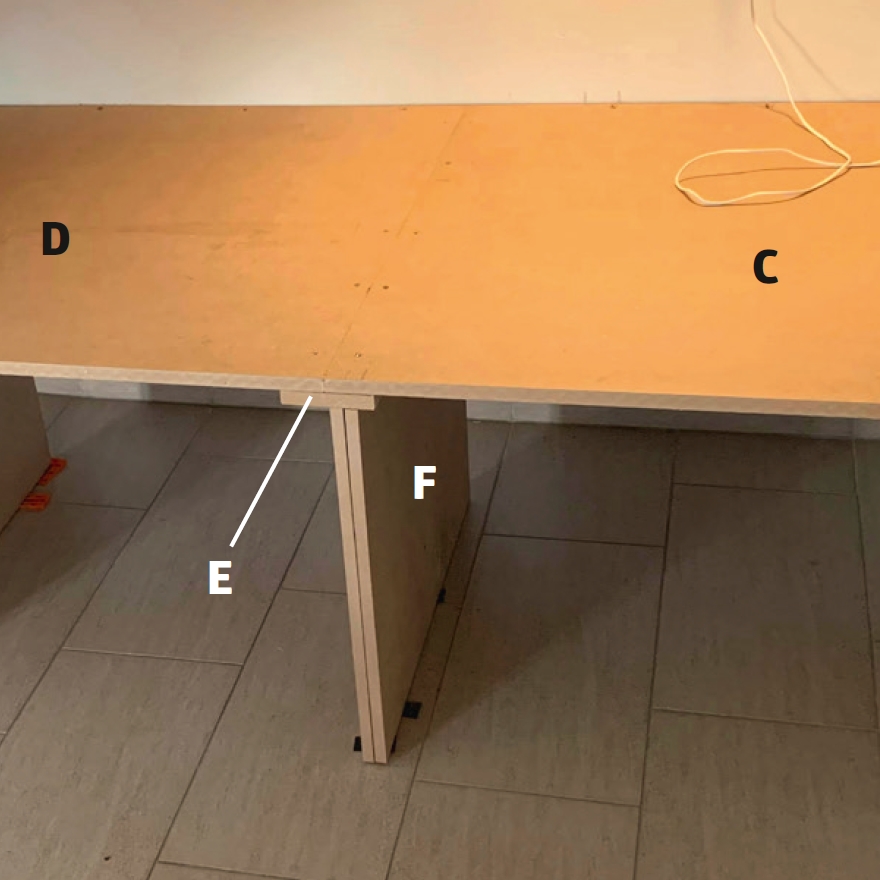

Sitteflaten er laget av to plater (C og D). Platene er satt sammen ved hjelp av et lite MDF-platestykke (E) på undersiden. Hele sitteflaten hviler på veggsvillene, mens sammenføyningen er støttet under den lille MDF-platen av to romdelere (F1) i MDF.
Det er ytterligere to støttende romdelere. Akkurat som under sammenføyningen (E) blir sitteflaten støttet loddrett i sidene med romdelere (F) av MDF. Romdelerne er kilt opp, så de står i spenn mot gulvet og sitteflaten er plan.

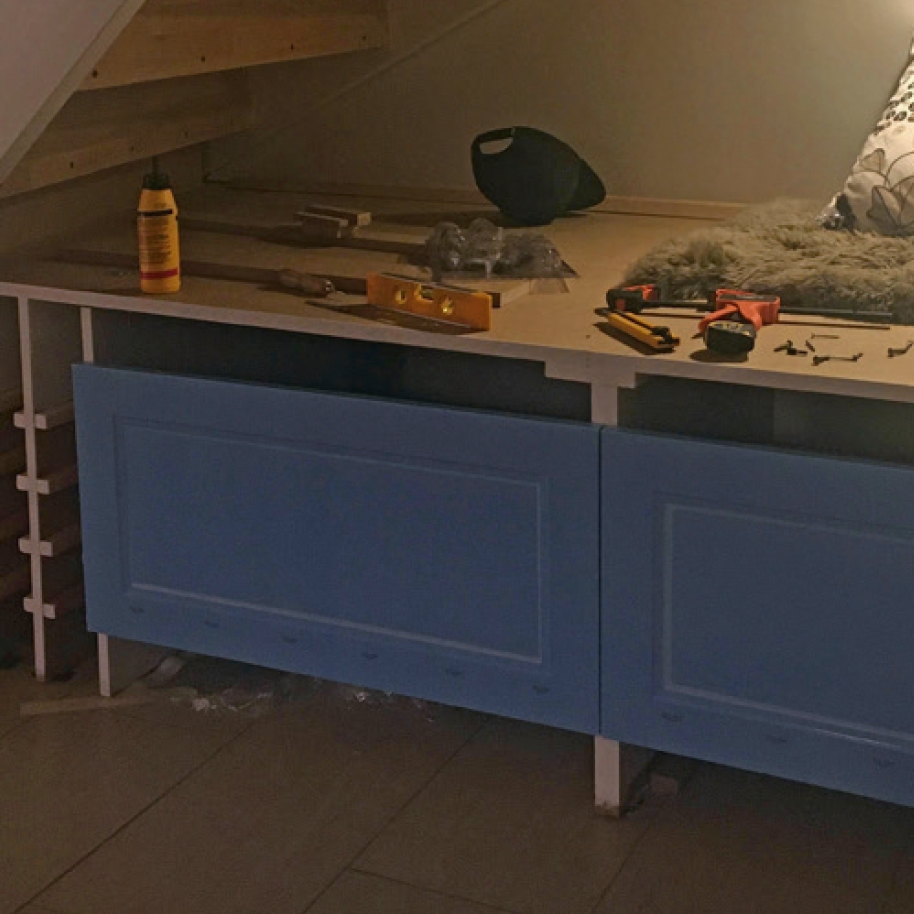

Skuffene avstiver. Det er montert to skuffer i møbelet. Skuffenes oppheng er spent på sidene av romdelerne (F og F1), og skuffene hjelper til med å stive opp konstruksjonen.
Materialer
48 x 98 mm
- Veggsvill (A), 250 cm
48 x 48 mm
*Veggsvill (B), 105 cm
21 mm MDF-plate
- Setestykke (C), 105 x 135 cm
- Setestykke (D), 105 x 175 cm
- Støtteplate (E), 10 x 85 cm
- 2 romdelere (F1) à 64,9 x 85 cm
- 6 romdelere (F) à 67 x 85 cm
- Romdeler (G), 65 x 85 cm
- Romdeler (H), 60 x 85 cm
- Pyntelist (J), 10 x 325 cm
- Pyntelist (K), 15 x 325 cm
- 68 flaskeholdere (L) à 2,1 x 2,1 x 85 cm
Dessuten
- 2 skuffer, 80 x 120 cm
- 2 skuffefronter

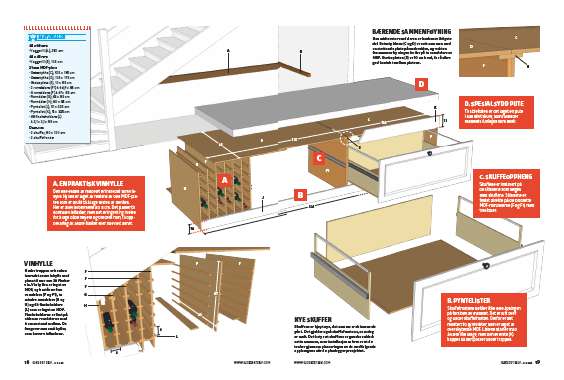

Tegning
A. EN PRAKTISK VINHYLLE Den ene enden av møbelet er innredet som vinhylle. Hyllen er laget av restene av den MDF-platen som er brukt til å lage resten av benken. Her er alle vinrommene 8 x 8 cm. Det passer til normale vinflasker, men det er ingenting i veien for å lage både høyere og bredere rom, til oppbevaring av andre flasker eller noe helt annet.
B. PYNTELISTER Skuffefrontene dekker ikke hele åpningen på forsiden av møbelet. Det er luft over og under skuffefronten. Derfor er det montert to pyntelister, som er laget av overskytende MDF. Listene starter med å være like lange, men den øverste (K) kappes så den passer under trappen.
C. SKUFFEOPPHENG Skuffene er installert på de skinnene som selges med skuffene. Skinnene er festet direkte på de loddrette MDF-romdelerne (F og F1) med treskruer.
D. SPESIALSYDD PUTE Til sitteflaten er det laget en pute i halvstivt skum, som fullender møbelets funksjon som benk.
Vinhylle
Under trappen er benken innredet som vinhylle med plass til mer enn 30 flasker vin. Vinhyllen er laget av MDF, og består av fem romdelere (F og F1), to mindre romdelere (G og H) og 68 flaskeholdere (L) som er laget av MDF. Flaskeholderne er limt på siden av romdelerne med 8 cm avstand mellom. De fungerer som små hyller, som bærer vinflaskene.
Bærende sammenføyning
Den midterste romdeleren er benkens viktigste del. Setestykkene (C og D) er satt sammen med en støttende plate på undersiden, og vekten fra sammenføyningen hviler på to romdelere av MDF. Støtteplaten (E) er 10 cm bred, for å sikre god kontakt mellom platene.
