Intro
Veiledning
01
Slik lager du tavlen
4
Trinn

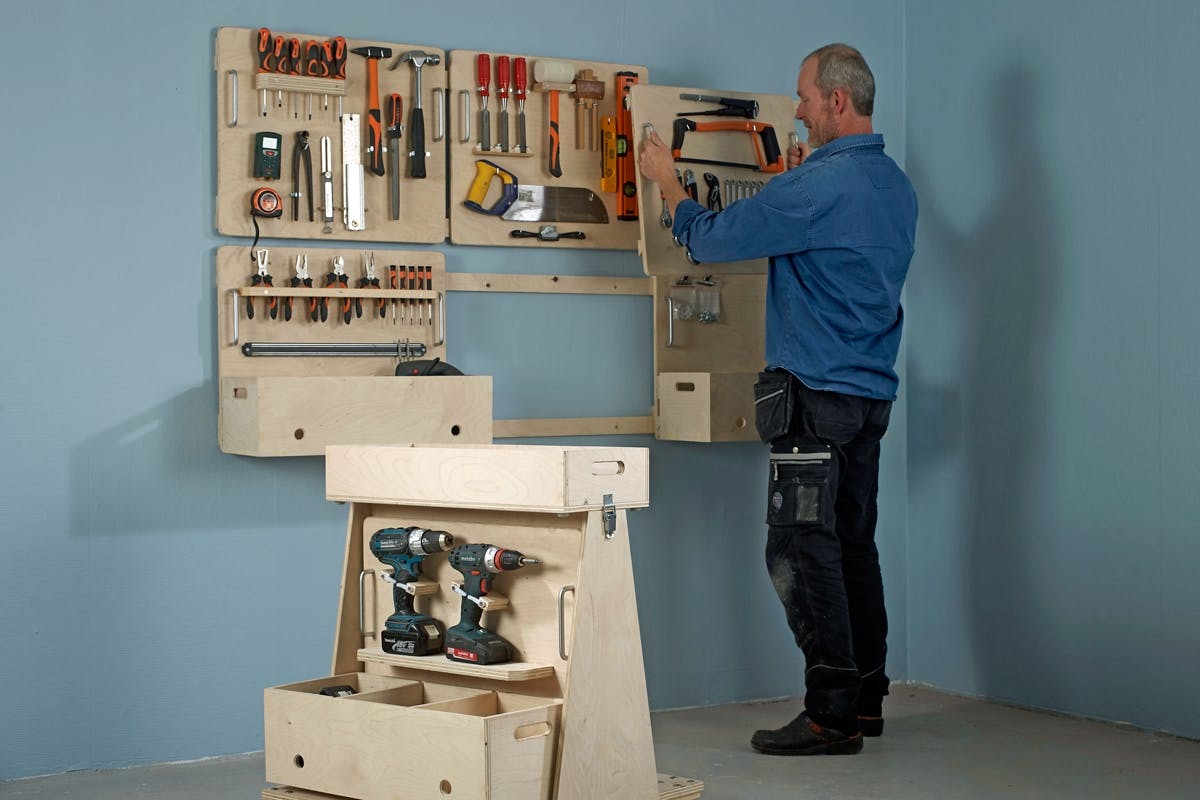

Denne verktøytavlen har seks moduler - du kan fritt endre antall og format, slik at det passer til din vegg og ditt verktøy. De lages av 15 mm bjørkefinérplater med graninnlegg, som koster mindre enn ren bjørkefinér. Modulene har håndtak, slik at de er lette å løfte av opphenget. Opphenget er lister med skrå kanter, det som på engelsk kalles “french cleats”, franske klammer. Lager du ikke en vogn, kan du nøye deg med en list til å holde tavlen loddrett nederst, men ved transport er det fint å ha hold på tavlen oppe og nede.

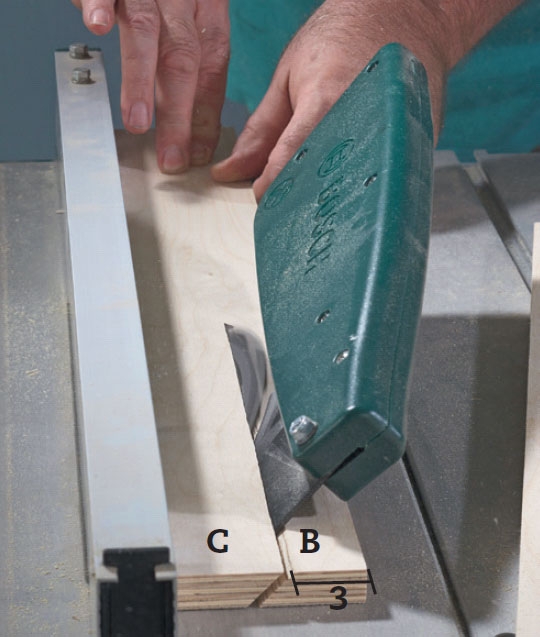

Opphengslistene (B og C) skjæres ut av 15 mm finér. 9 cm brede strimler deles på langs med et 45 graders snitt. Dette er enklest med en bordsirkelsag.

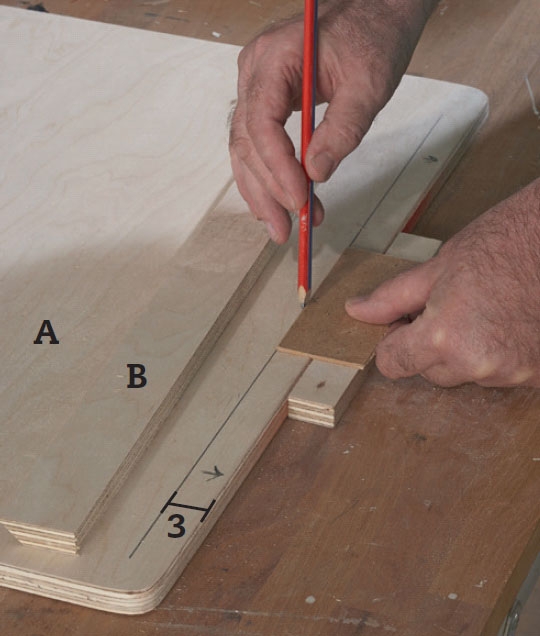

Vi måler opp til opphengslistene (B) på tavlene (A) med en mal (X). Den er laget av en finérkloss og en bit hard masonitt. Det går fort og blir helt nøyaktig.

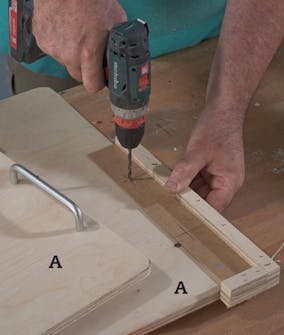

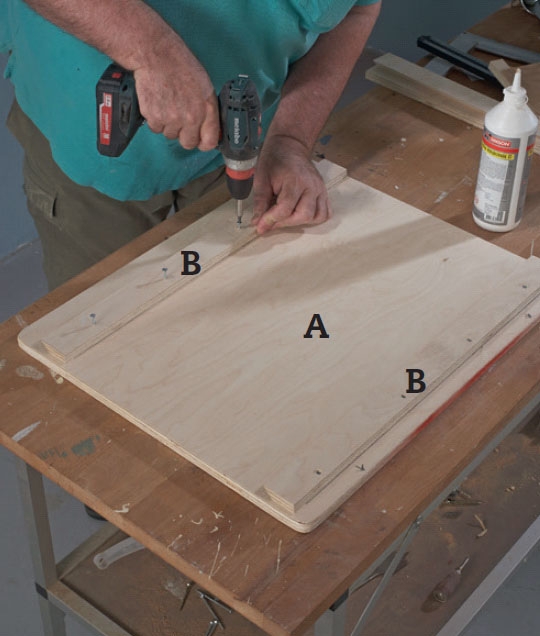

Bærelistene (B) settes fast med lim og 3,5 x 25 mm skruer. Den spisse kanten vender ned på baksiden av tavlen, slik at den kan gripe listene (C), som du skal sette opp på veggen.
Tavlene utstyres med et bæregrep i hver side. Igjen er det en god ide å lage en mal, som hullene til grepene bores gjennom, slik at du raskt får satt alle grepene likt.
02
Slik lager du kassene
4
Trinn
De seks verktøytavlene supplerer vi med tre kasser til de tingene det ikke er så enkelt å henge opp - ekstra batterier, ladere, borsett osv. Kassene integreres helt med tavlen - de hektes på de tre nederste tavlene med samme teknikk som tavlene henger på veggen med. På samme måte kan de også hektes på vognen. Kassene lages av 12 mm finér, og i hver ende freser vi store grep. Til å holde styr på småting - og for å bevare muligheten til å romme større ting - får de skillevegger som kan skyves ned i 14 mm utfreste spor.

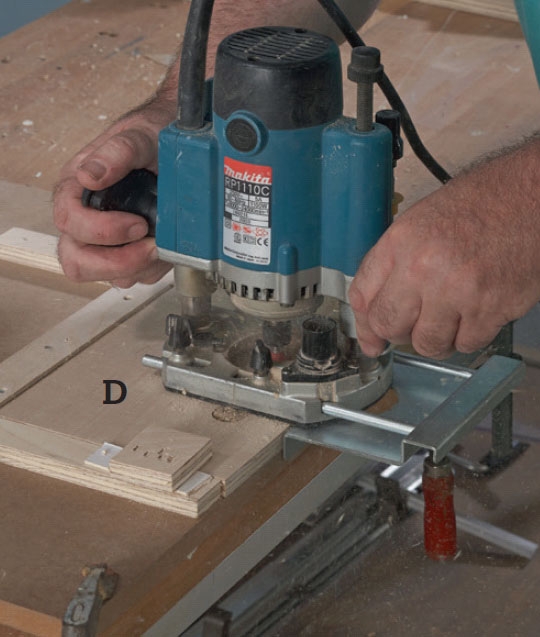

Grepene i kassenes endestykker (D) freses med et 22 mm notfresestål. Fordi vi skal frese seks grep, lønner det seg å lage en fresemal. Det gjør også at grepene blir helt like.

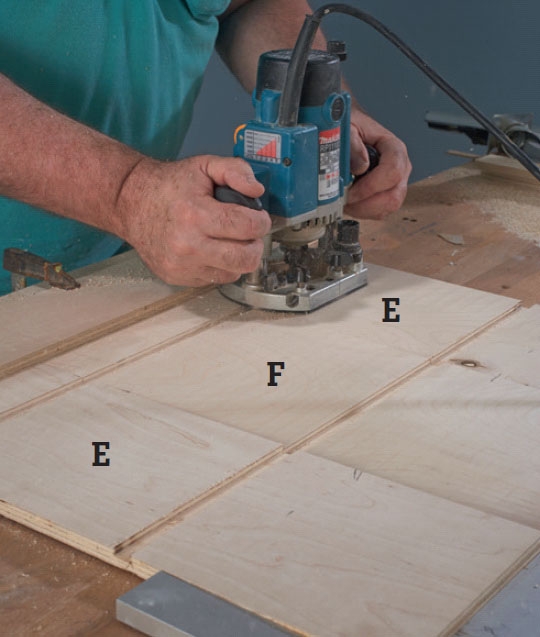

Sporene til skillerom (G) freses i bunnen (F) og sidene (E) samtidig. Spenn bunnen og sidene tett sammen, og fres de 6 mm dype sporene med et 14 mm notfresestål.
TIPS: Du legger sporene der du selv ønsker å kunne dele kassen.

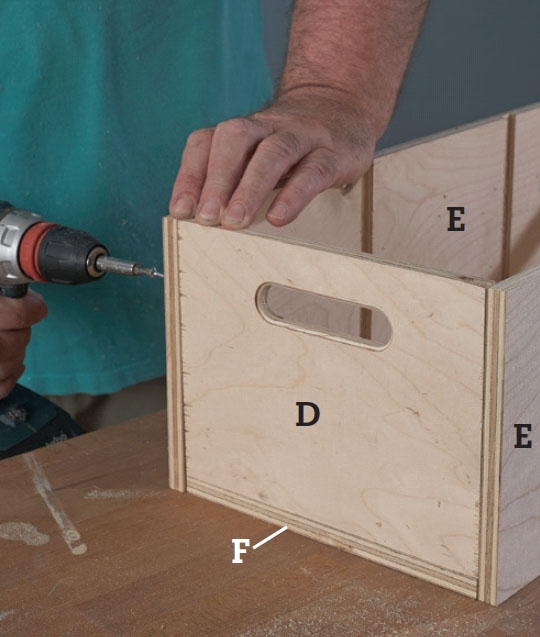

Kassen settes sammen med lim og skruer. Forbor med et 3 mm bor, og bruk undersenker, så hodene skruene ikke stritter. Skjul evt. skruene med plastisk tre.
TIPS: Spenn sammen delene med en tvinge før du skrur.

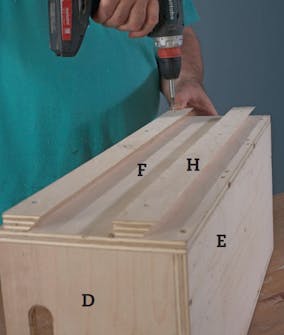

Bærelistene (H) skrus og limes fast på kassens bakside, og de motsvarende vegglistene (J) settes på tavlene (A). Bruk 3,5 x 25 mm skruer. Listene til oppheng skjæres med skrå kant på samme vis som på tavlene.
03
Slik lager du vognen
4
Trinn

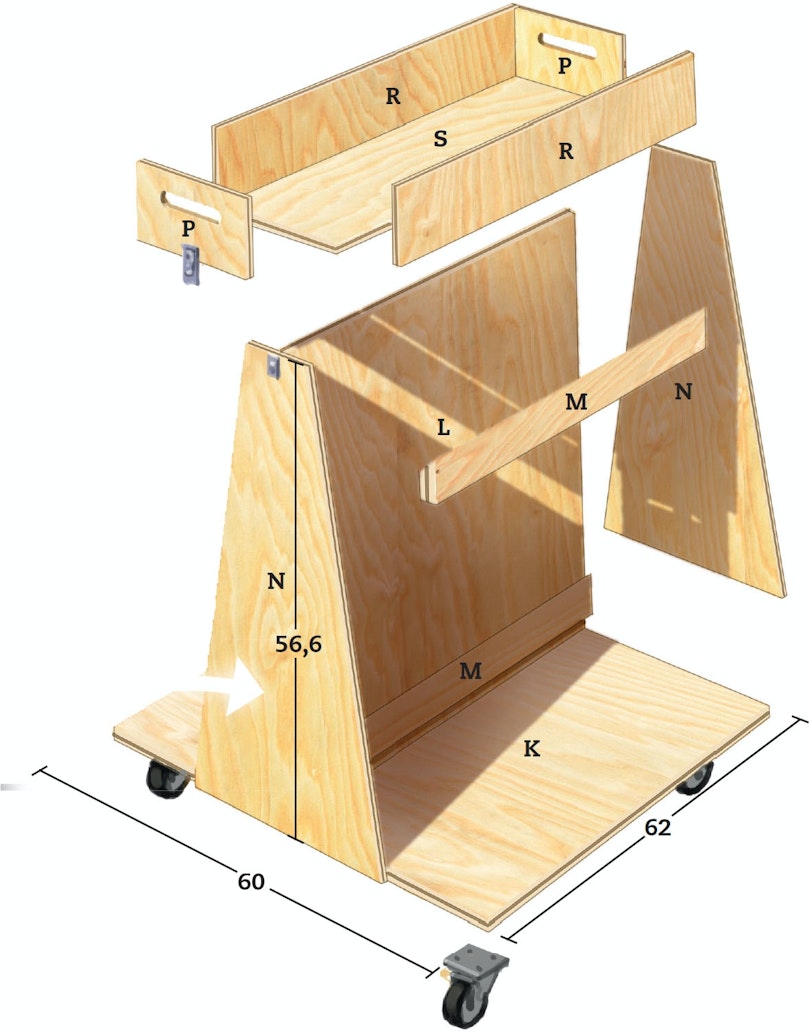

Vognen lager vi av 15 mm finér - den samme typen vi brukte til tavlene. Vognen består av en bunnplate med store transporthjul og en vegg med plass til to av de små tavlene. De hektes på lister med skrå overkant som på veggen, og vognens vegglister settes med samme avstand som de på veggen. Veggen står midt på bunnplaten, slik at kassene akkurat henger innenfor bunnplaten. De to endegavlene stiver opp konstruksjonen, og de skrå snittene gjør det lett å rekke inn til grepene på tavlene.

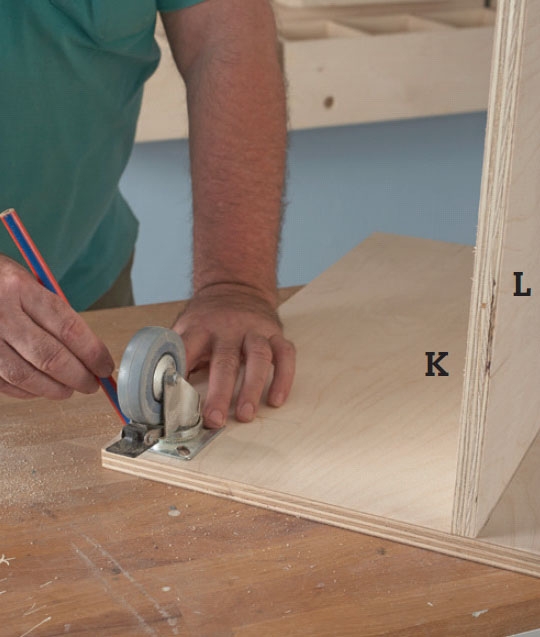

Sett fast veggen (L) på bunnen (K), og mål opp til hjulene. Veggen settes fast med lim og 4 x 40 mm skruer. Vi venter med å sette fast hjulene til vognen er ferdig, men vi måler opp til dem nå, da det er enkelt å bore hull til boltene.

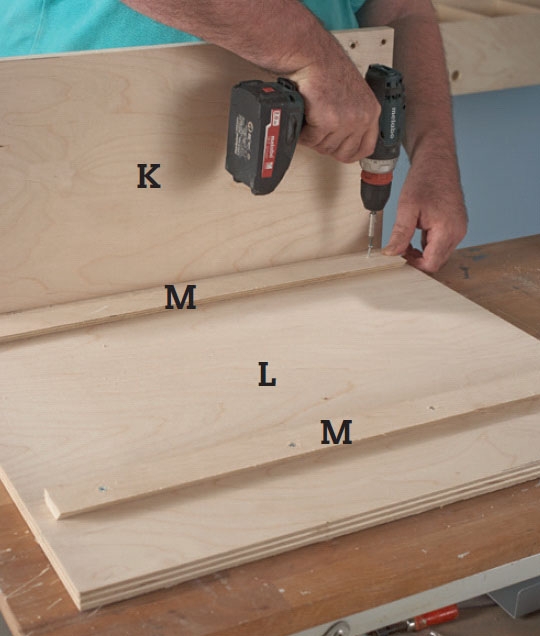

Vegglistene (M) settes fast på veggen (L) med 3 x 2,5 mm skruer og lim. Den nederste settes så tett mot vognbunnen at tavlene kan hektes av og på uten å støte mot kassen på vognen, og den øverste rettes opp etter den.

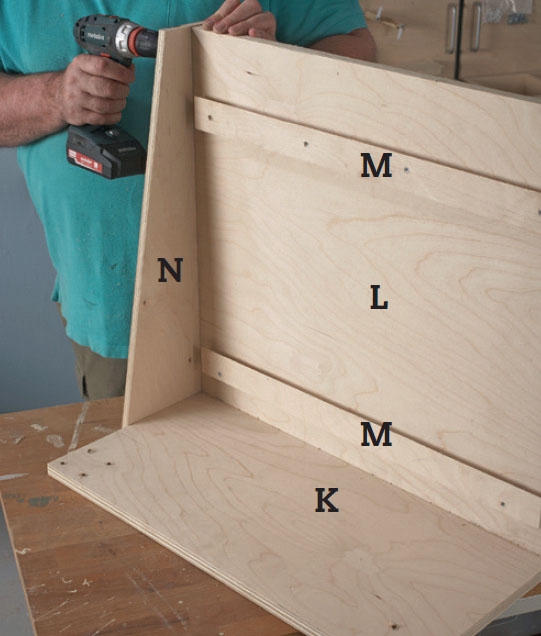

Sett fast gavlene (N) med lim og 3,5 x 25 mm skruer. Sørg for at veggen står vinkelrett på bunnen, og at gavlene flukter med undersiden av bunnen og veggens overkant. Skru fast hjulene med 6 x 25 mm bolter og låsemuttere.

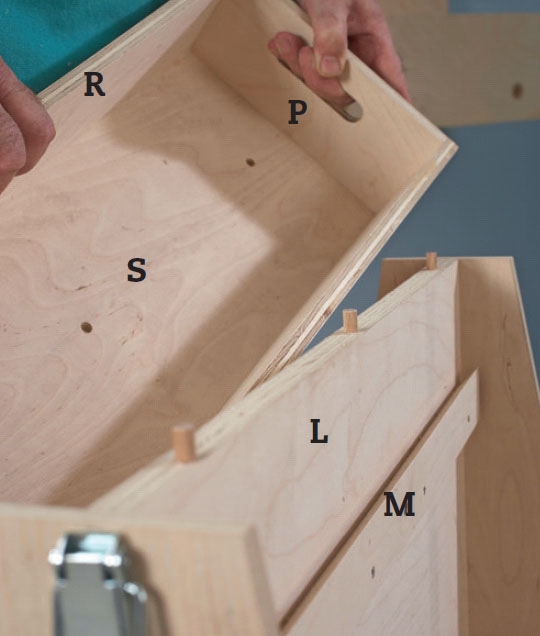

Vognkassen monteres og hektes på vognen. Kassen holdes nede med to beslag. For å styre den på plass, setter vi tre 8 mm plugger i overkanten av veggen. Sett kassen på plass, og bor tvers gjennom bunnen ned i kanten.
Materialer
6 tavler
15 mm birk med granindlæg
• 6 tavler (A) a 50 x 60 mm
• 12 ophængslister (B) a 59 cm
• 4 væglister (C) a 183 cm
Bærelister (B) og væglister (C) skæres ud af 9 cm brede strimler, som flækkes på langs med 45 graders snit.
Desuden
• 12 bøjlegreb, 128 mm høje
• Snedkerlim, 3,5 x 25 mm skruer og skruer og plugs til ophæng i væg.
3 kasser med skillerum
12 mm birk med granindlæg
• 6 endestykker (D) a 16,8 x 20 cm
• 6 sider (E) a 18 x 60 cm
• 3 bunde (F) a 20 x 60 cm
• 6 skillerum (G) a 17,4 x 21 cm
15 mm birk med granindlæg
• 6 bærelister (H) a 59 cm
• 6 væglister (J) a 59 cm
H og J skæres ud af 7 cm brede strimler, ellers som ved tavlerne.
• Lim og skruer
Transportvogn med kasse
15 mm birk med granindlæg
• 1 bund (K), 60 x 62 cm
• 1 væg (L), 55 x 62 cm
• 4 væglister (M) a 59 cm. Skæres af 9 cm brede strimler som ved tavlerne.
12 mm birk med granindlæg
• 2 gavle (N) a 30 x 56,6 cm
• 2 endestykker (P) a 10 x 17,6 cm
• 2 sider (R) a 10 x 64,4 cm
• 1 bund (S), 20 x 64,4 cm
Desuden
• 2 faste hjul, Ø 75 mm
• 2 drejehjul m. bremse, Ø 75 mm
• 16 bræddebolte, 6 x 25 mm
• 16 låsemøtrikker, 6 mm
• 2 kasselukkebeslag
• Lim, skruer og dyvler
Tidsforbruk
3-4 dager.
Pris
Cirka 2000 kroner med denne finértypen. Kan gjøres billigere med mdf- eller sponplater.
Vanskelighetsgrad
En enkel oppgave, som krever bra verktøy. Opphengslistene skal sitte helt nøyaktig.
Tegning
Den mobile verktøytavlen

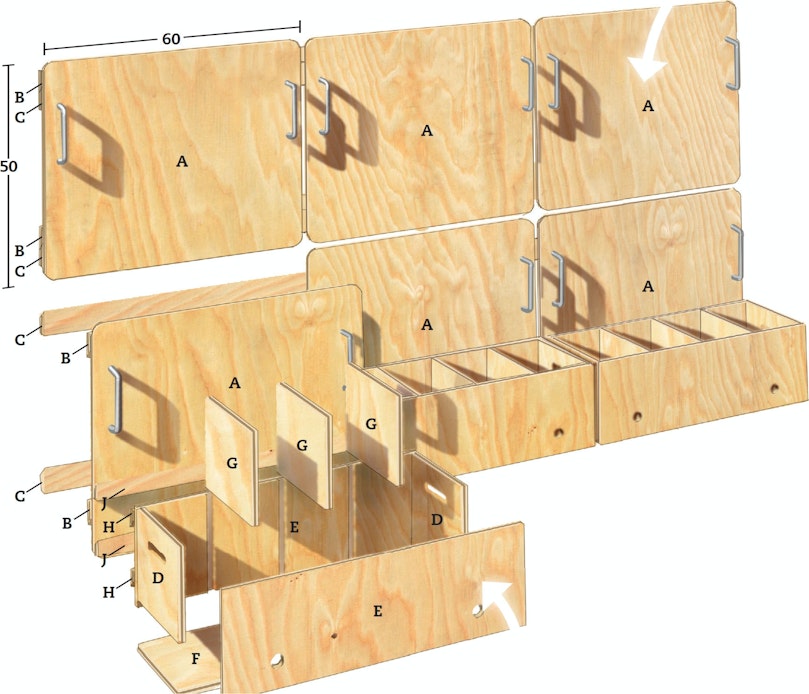

Verktøytavlen består av seks mindre tavler, som hektes på veggen ved hjelp av lister med skrå kanter. Samme systemet brukes både på de enkle trekassene og vognen som tavler og kasser kan flyttes rundt på - en vogn du ikke nødvendigvis trenger å lage, for å få glede av de mobile tavlene.
Tavlene henges opp ved at bærelistene (B) skyves ned over vegglistene (C), slik at de to skrå kantene griper fatt i hverandre. Det skal være minst 2 cm mellom øverste og nederste rekke, fordi det krever en 1,5 cm glippe å løfte den nederste tavlen løs.

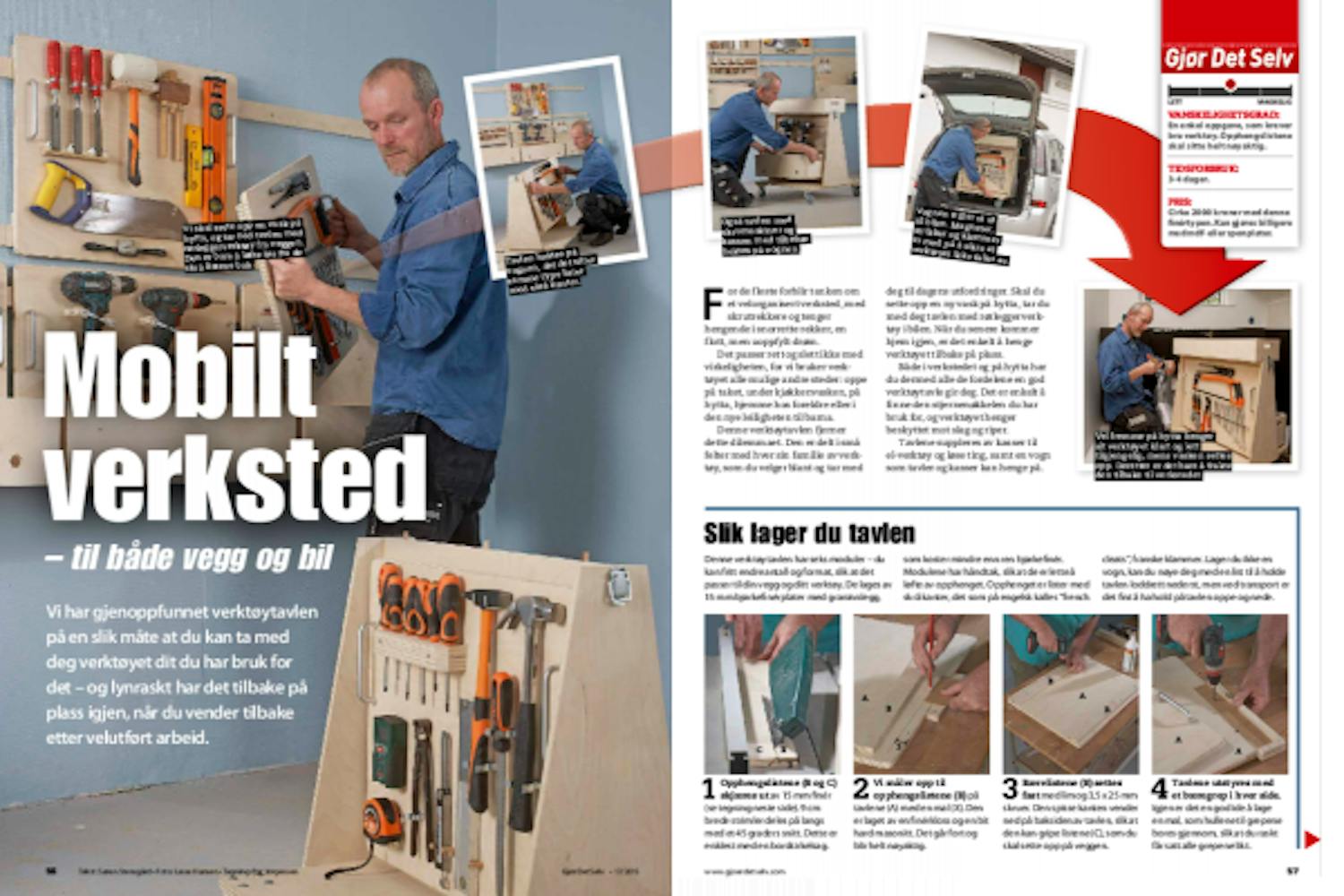

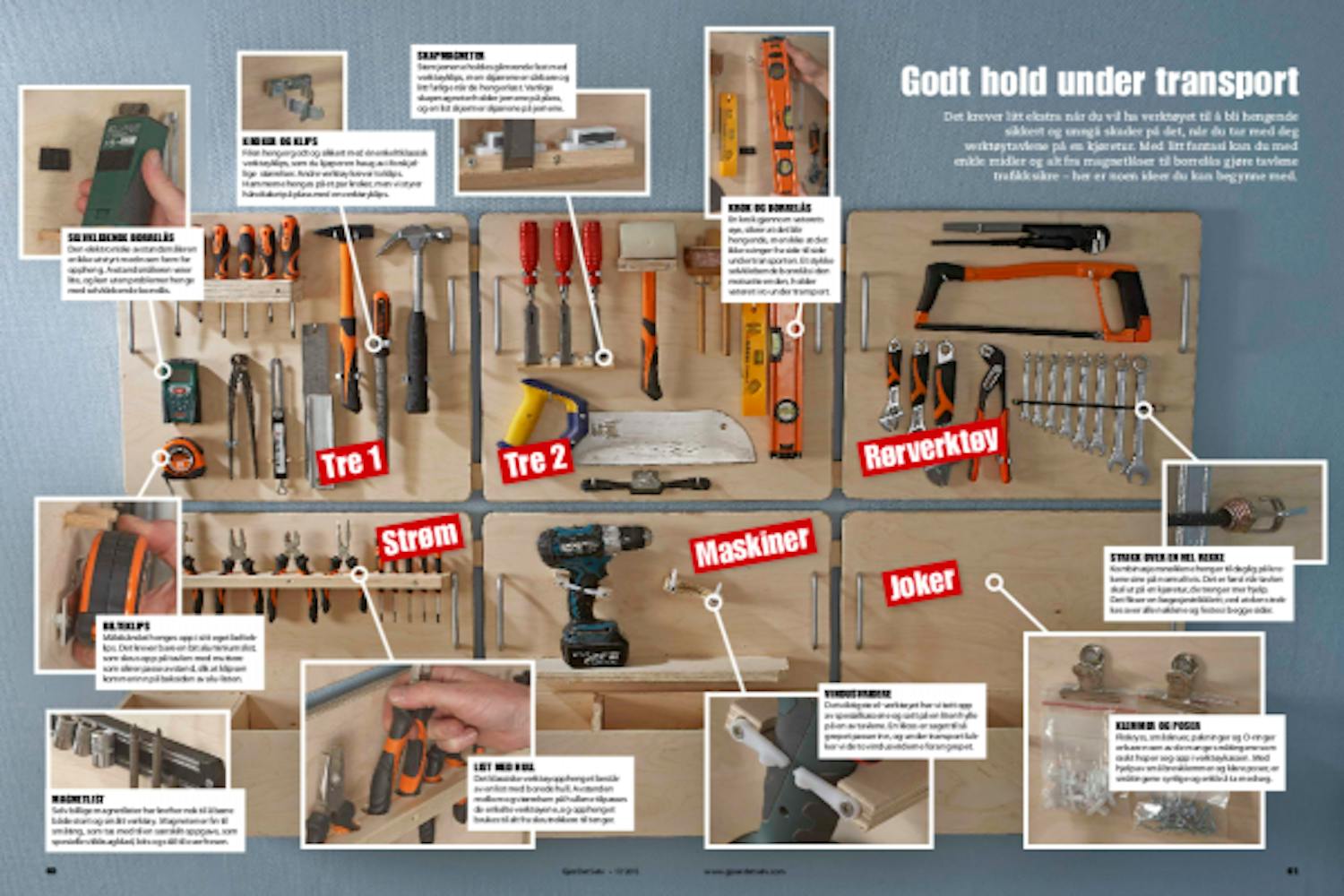

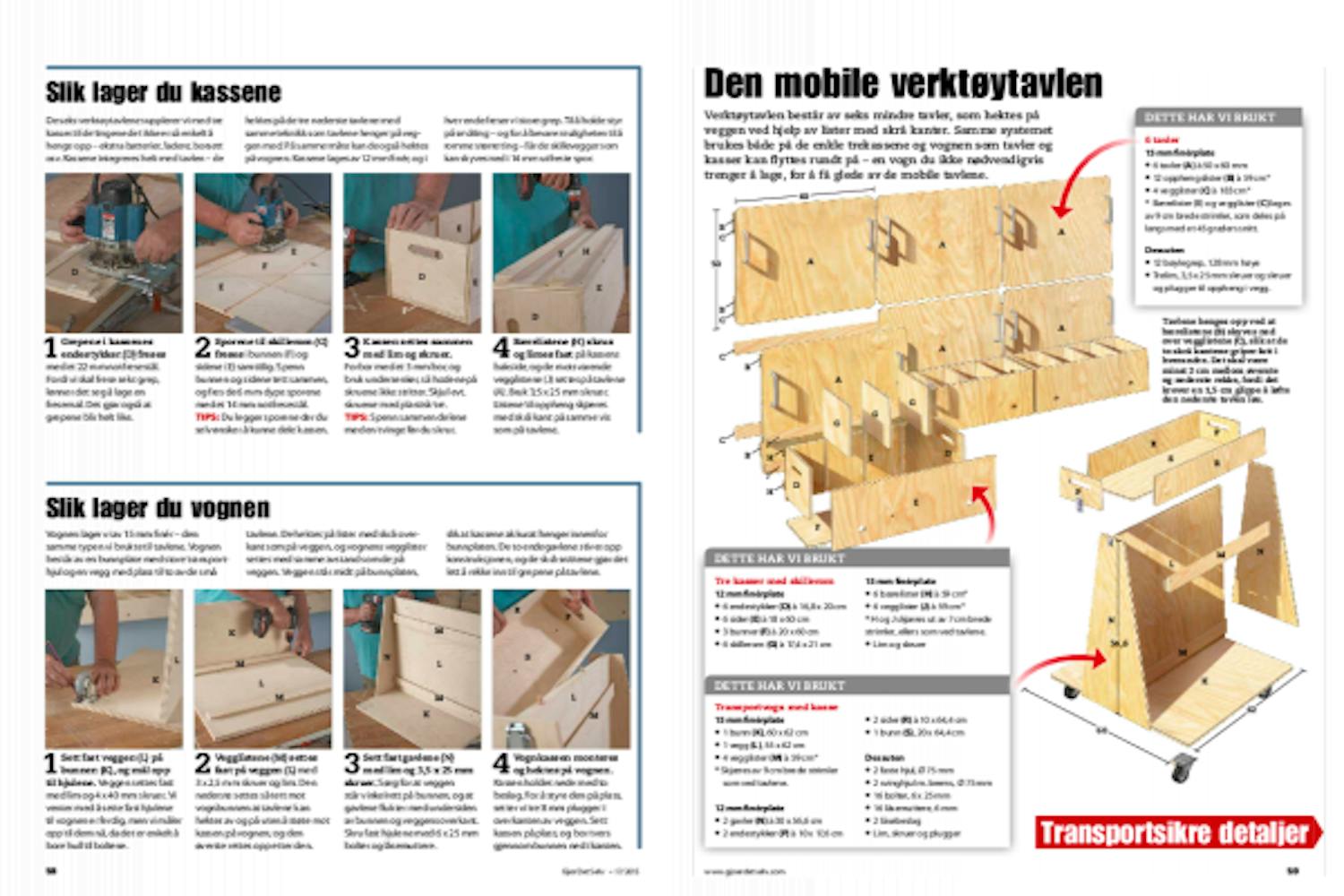

Magasinartikkel
