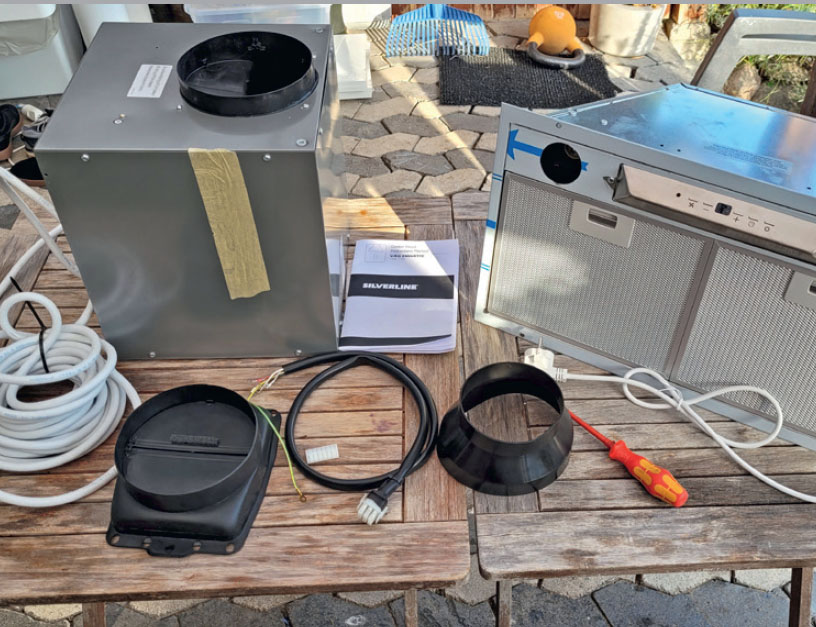

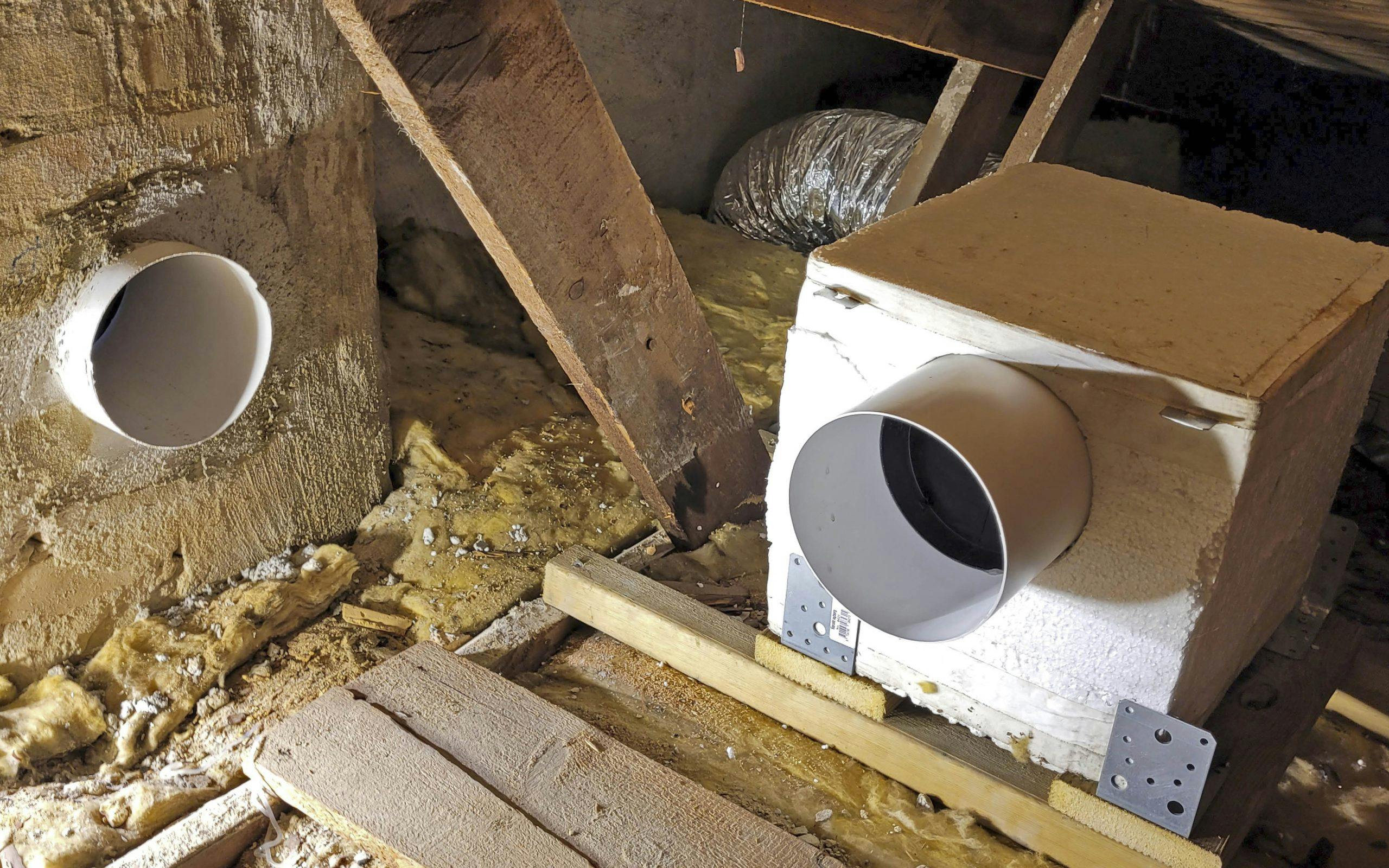

Flytt støy fra ventilatoren opp på loftet

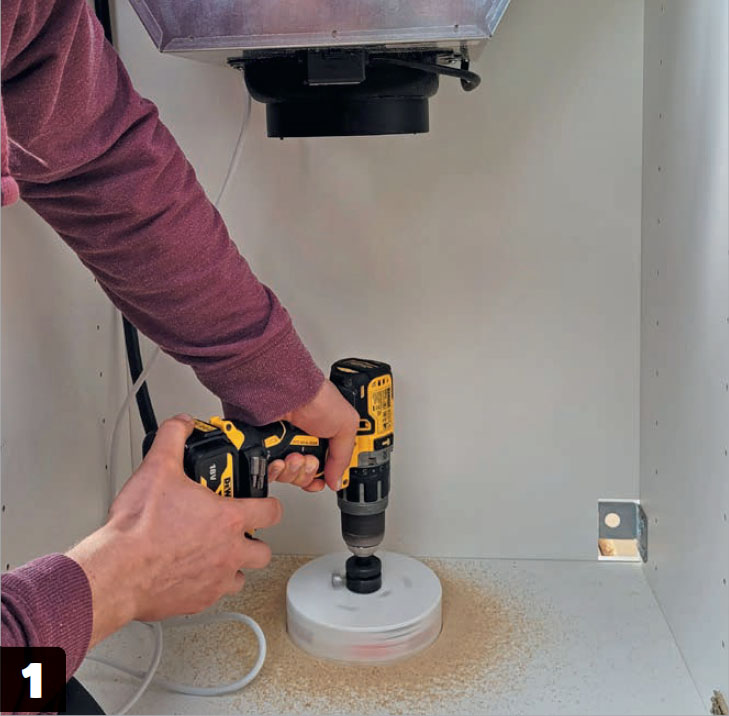

Lag hull til et Ø125 mm avtrekksrør. Vend skapet på hodet. Bruk et lodd på en snor som henges fra ventilatorhetten, eller mål deg frem til hvor avtrekksrøret skal gjennom skapet. Bor deretter et Ø127 mm hull.

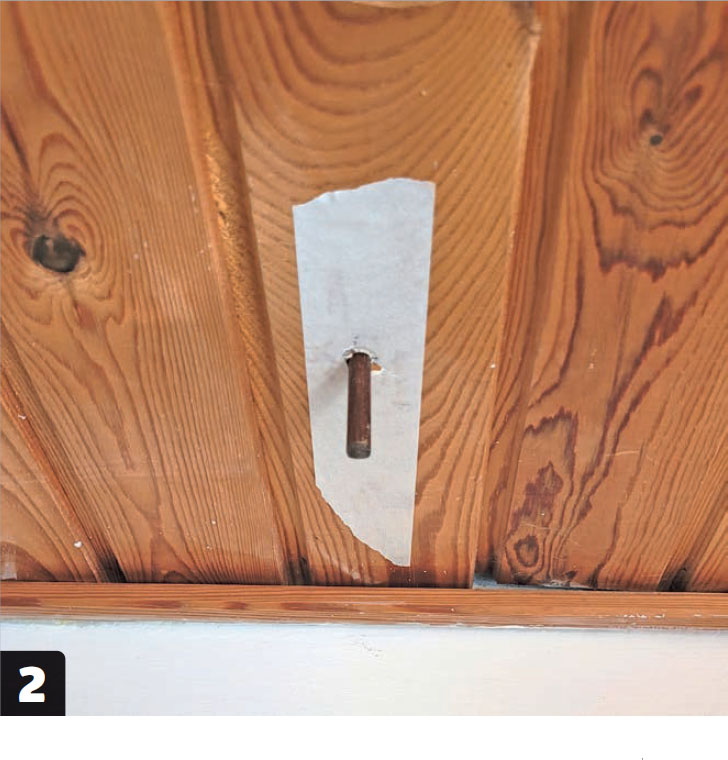

Lag et lite hull. Mål deg frem til hvor avtrekksrøret skal gjennom etasjeskillet. Bor et 8-10 mm hull, og stikk opp en pinne. Finn pinnen på oversiden, fjern isolasjon og eventuelle skjulte kabler rundt den.

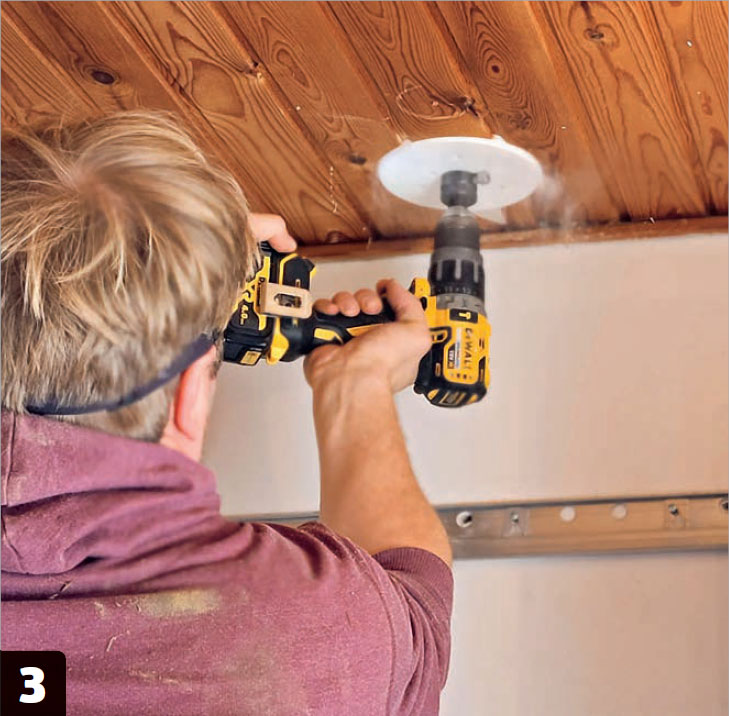

Bor hull i etasjeskillet. Begynn nedenfra, og bor først gjennom takkledningen og pusslaget over med en Ø127 mm hullsag. Tøm sagen, og bor deretter opp gjennom bordlaget over der igjen.

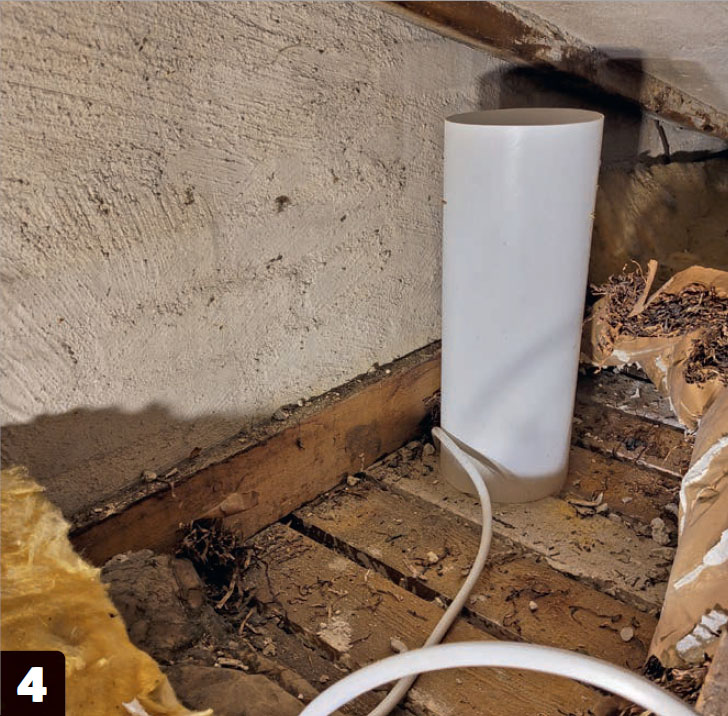

Trekk et Ø125 mm avtrekksrør gjennom taket. Lengden skal passe med avstanden fra ventilatoren til toppen av isolasjonen, pluss 20 cm. Trekk røret så langt opp som taket tillater. Styrekabelen trekkes ned.

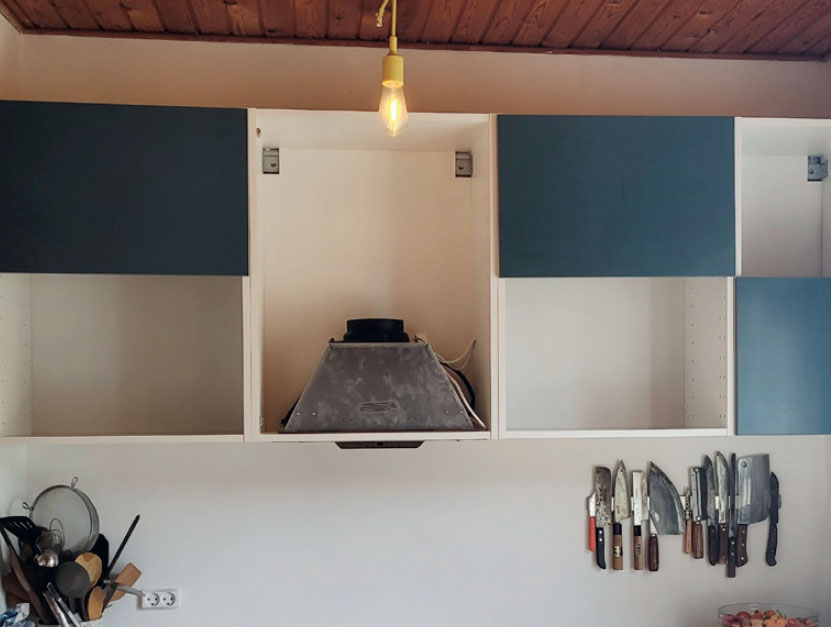

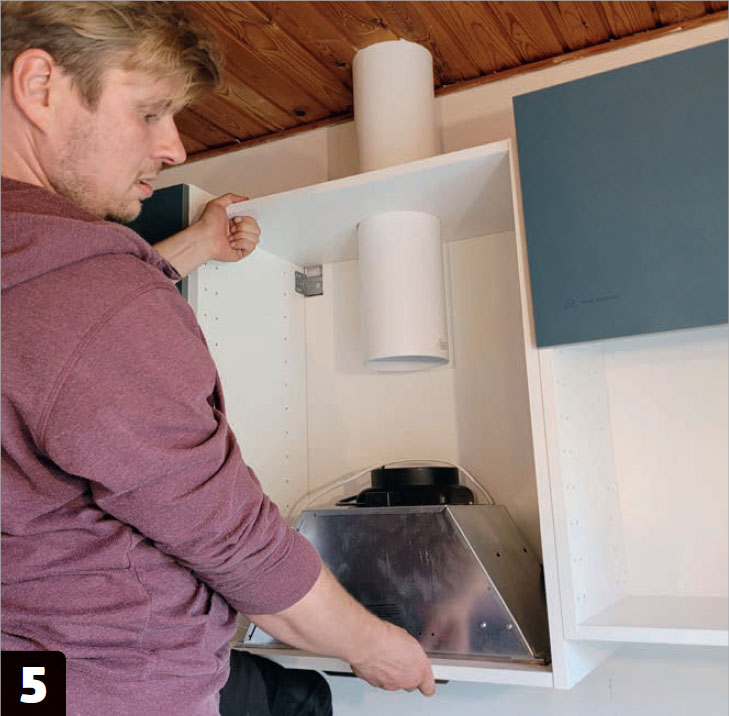

Sett opp ventilatorskapet. Press først skapet inn på avtrekksrøret, og skru det fast. Deretter kan du trekke avtrekksrøret over stussen på ventilatorhetten og eventuelt feste det ytterligere.

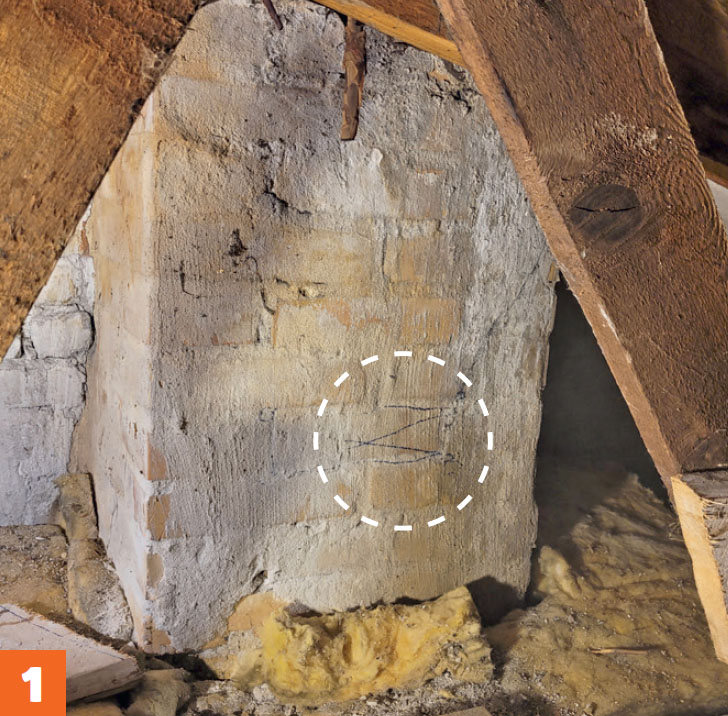

Velg hvor utblåsingen skal være. Det skal installeres et Ø125 mm avtrekksrør i pipa. Derfor må det fjernes en stein. Plukk ut en stein der midten er lavere enn motorens utblåsing, slik at du får litt fall.

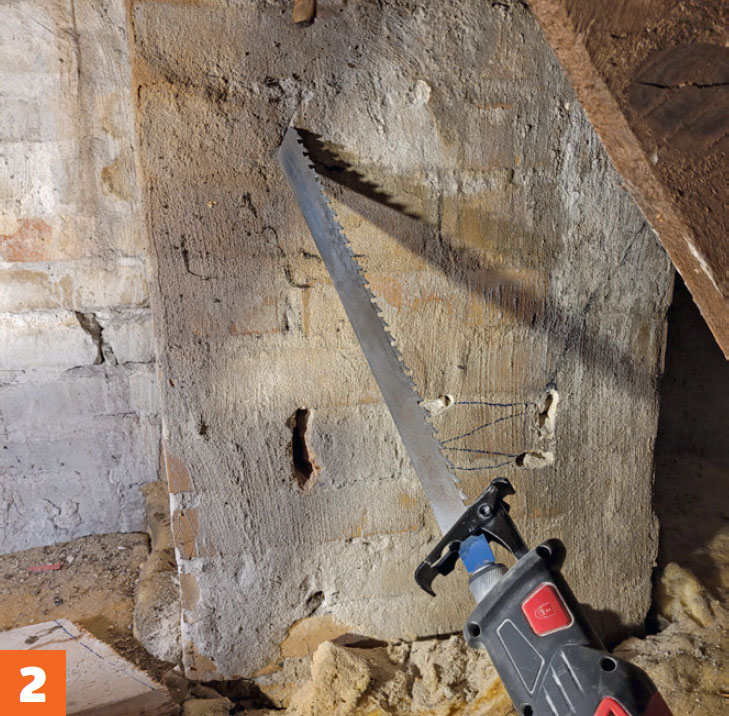

Fjern fugene rundt steinen. Bruk et sagblad for mur i en bajonettsag, og bruk det til å skjære løs den steinen du har plukket ut.

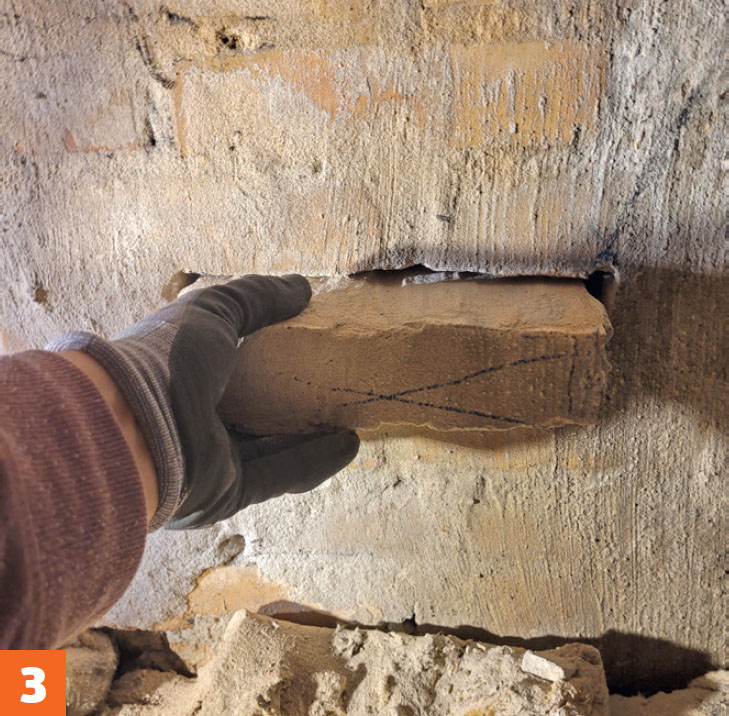

Fjern forsiktig steinen. Du skal ta vare på steinen, fordi du får bruk for deler av den når hullet skal tettes igjen.

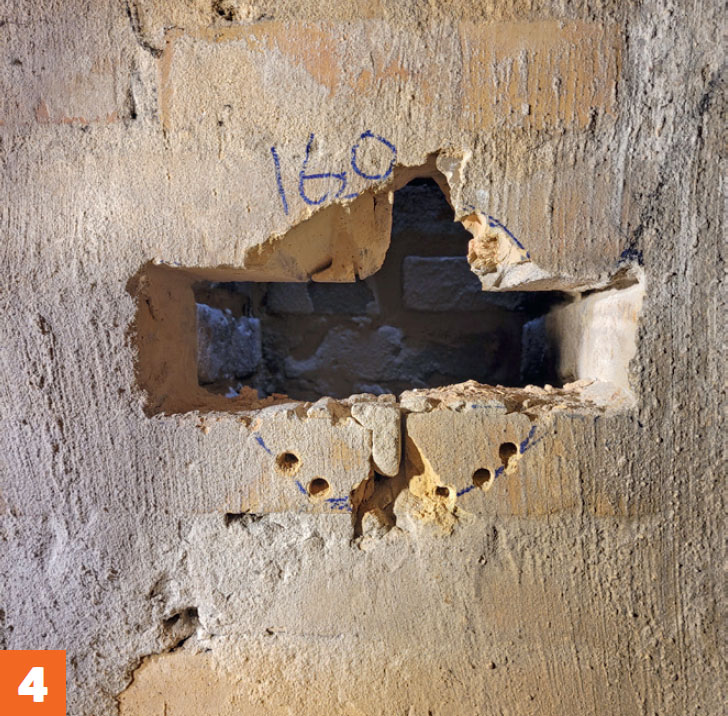

Lag plass til et Ø125 mm rør. Tegn en sirkel med en litt større omkrets, her Ø160 mm, på murverket rundt steinen du har fjernet. Bor hull langs kanten, og fjern deretter nok av murverket til at røret passer.

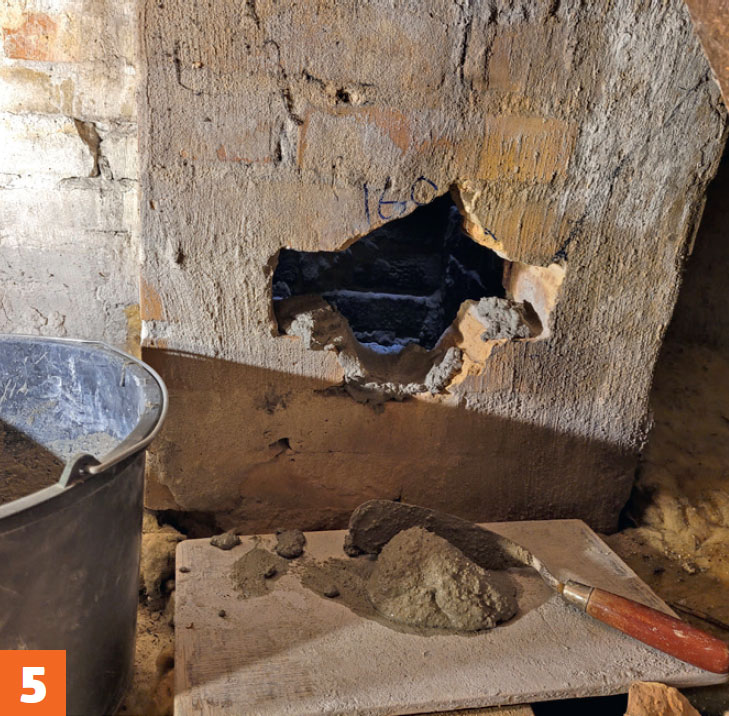

Gjør klart til å tette hullet igjen. Det skal nå mures fast et Ø125 mm rør i hullet. Støvsug hullet i pipa, og fukt deretter murverket. Etterpå kan du fordele en god porsjon mørtel på flatene.

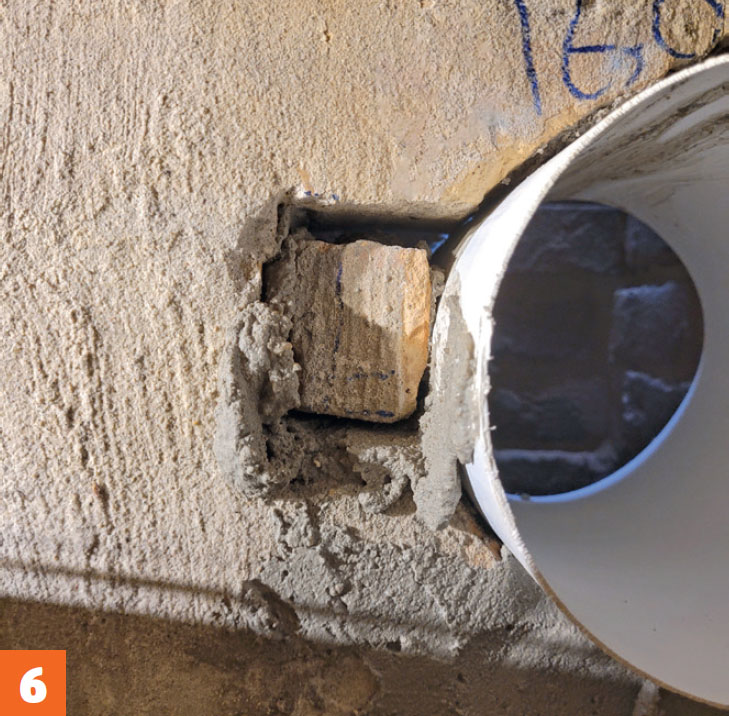

Lukk hullet med mørtel og stein. Sett først fast et Ø125 mm plastrør i pipa, og fyll tomrommet rundt med mørtel og biter av den steinen du fjernet først. Sørg for å presse inn rikelig med mørtel.

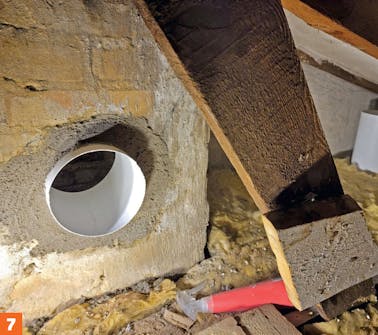

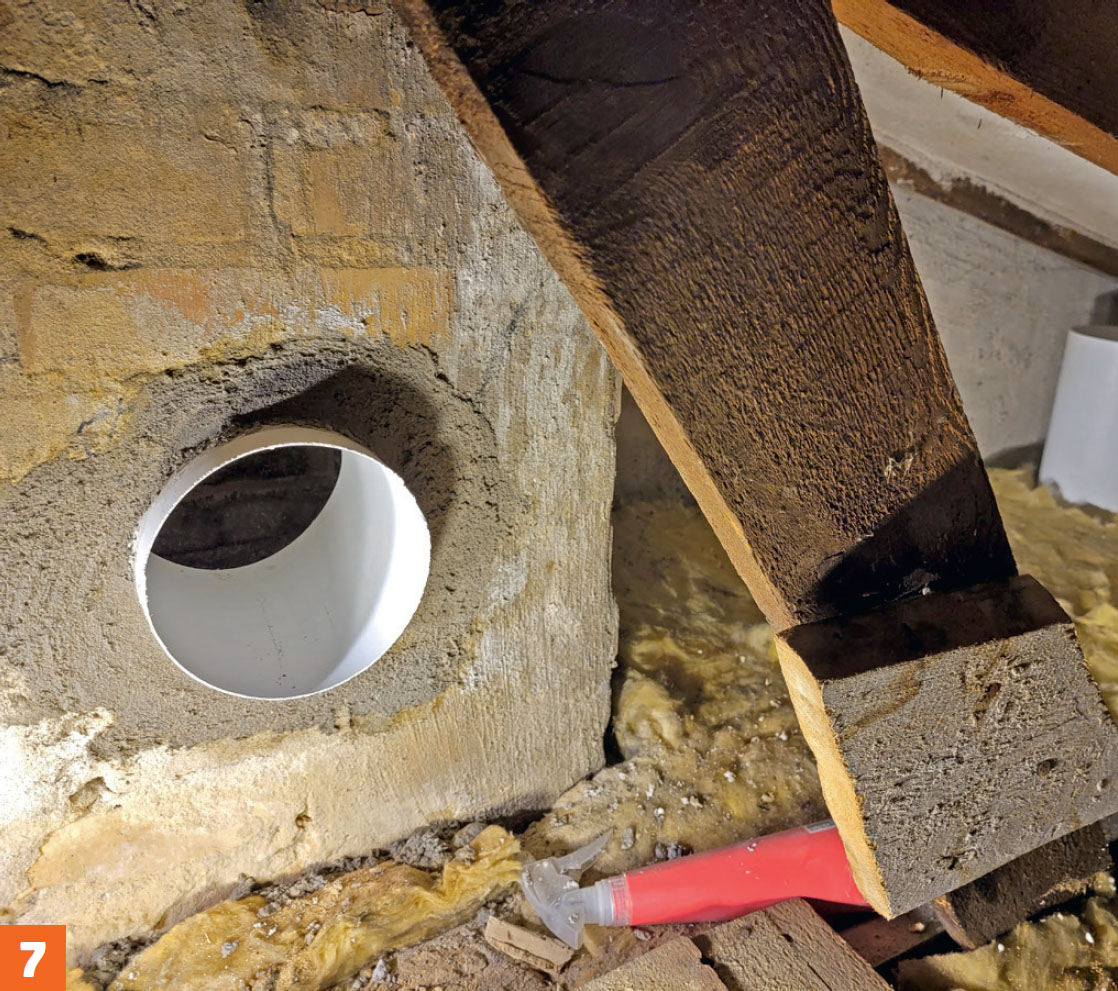

Børst mørtelen med en våt murerkost. Når plastrøret sitter godt og solid fast i pipa, skal mørtelen glattes ut. Det gjør du med en våt stivhåret murerkost. Vær nøye med at overflaten blir helt lukket. Hvis mørtelen slipper og ikke sitter tett rundt røret, må du påføre mer.

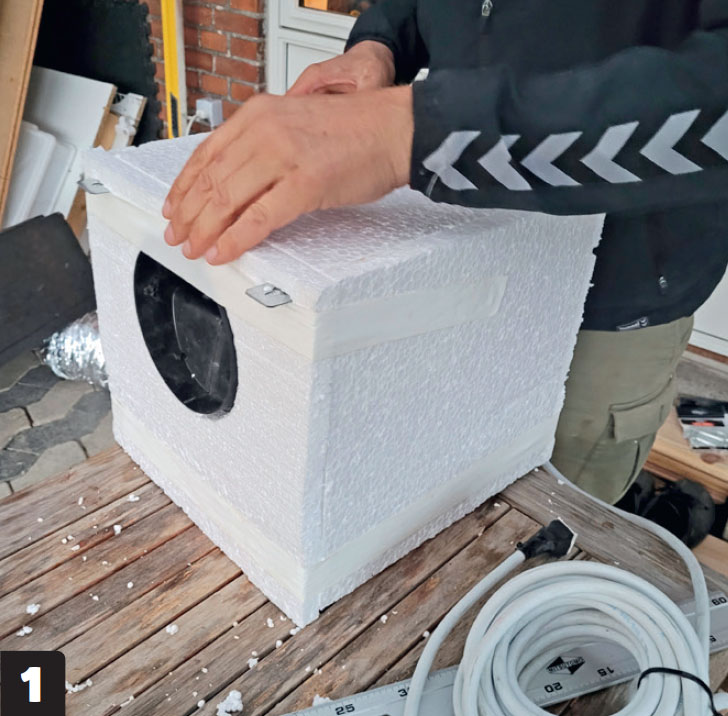

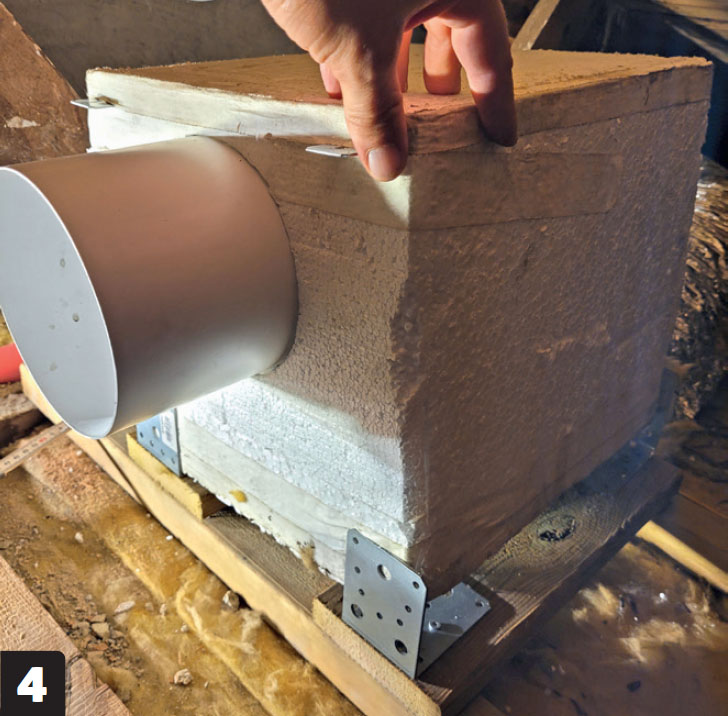

Isoler motoren. Fordi motoren skal stå på den kalde siden av loftsisolasjonen, skal kabinettet isoleres for å unngå kondens. Her har vi brukt isopor, som er limt på med monteringslim.

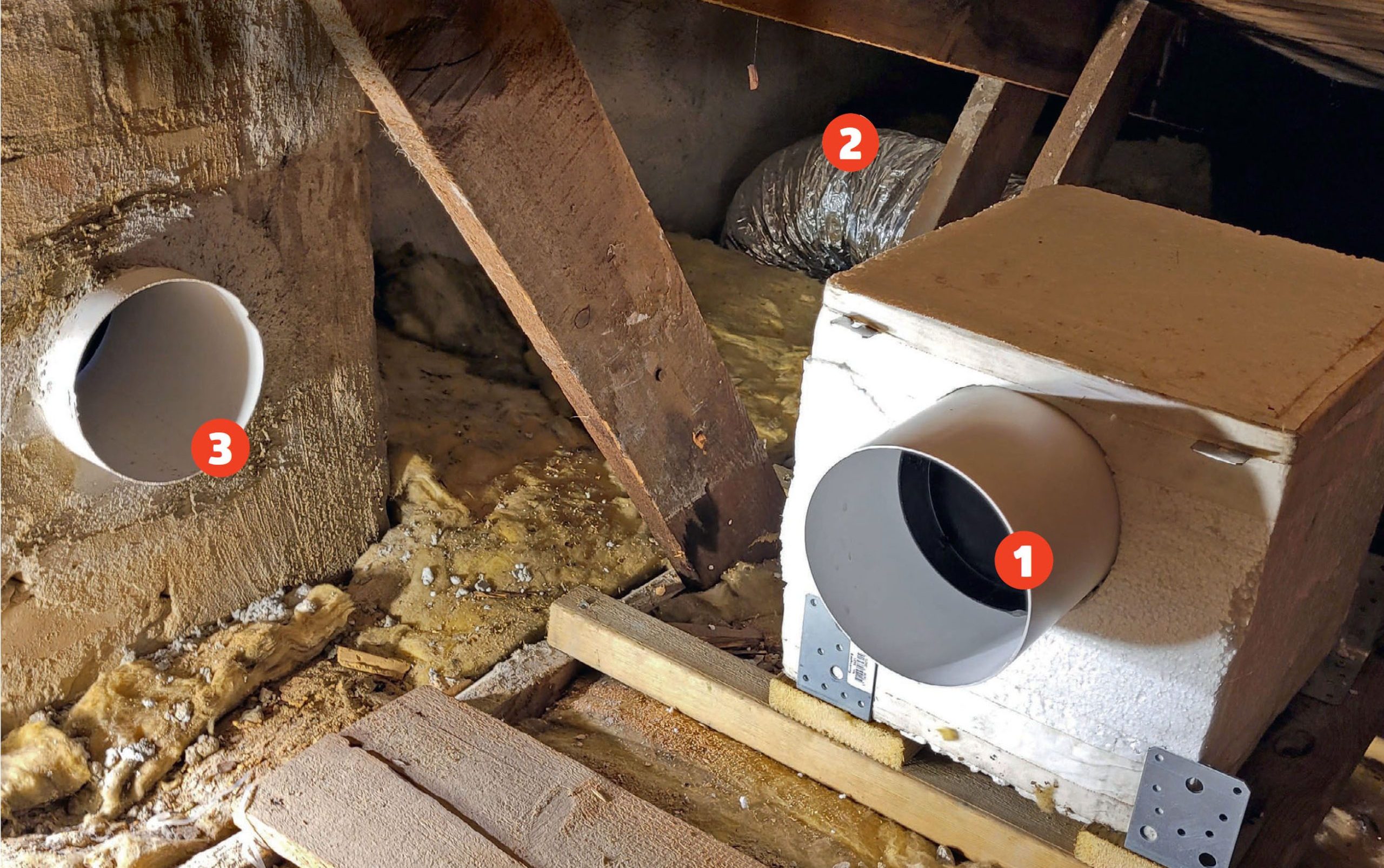

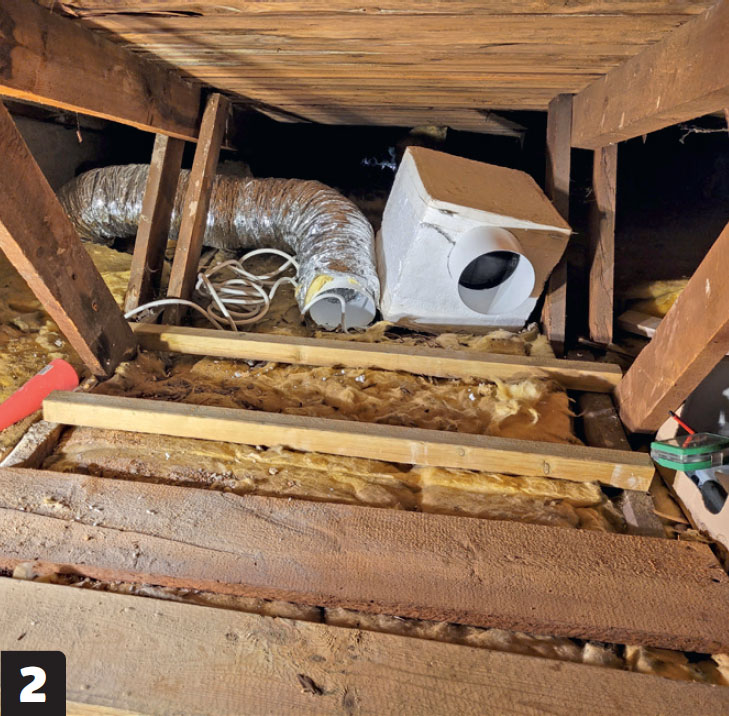

Velg en smart plassering til motoren. Her lager vi en plattform på tvers av sperrene. Der er den lett tilgjengelig, den får litt fall ut mot pipa og er i nærheten av både avtrekket fra ventilatoren og utblåsingen i pipa.

Lag en plattform. Motoren skal stå på en plattform som er bygget av noen restematerialer. Plattformen er vinklet litt med fall mot pipa, slik at eventuell kondens renner vekk fra kjøkkenet.

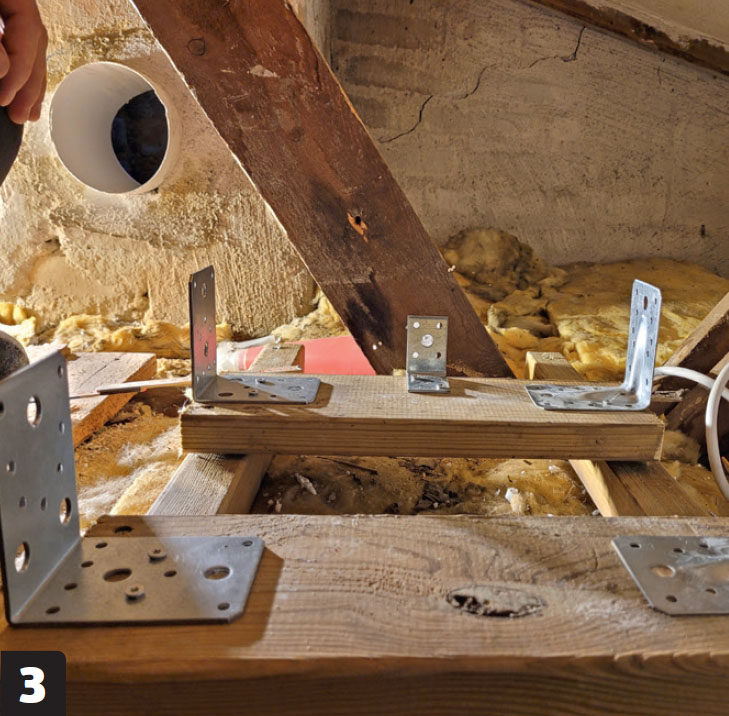

Hold fast motoren med vinkler. Lag en ramme av vinkler som sitter så tett at du presser dem litt inn i isoporen når du trykker motoren på plass. Da kan du unnlate skruer og minimere støyende vibrasjoner.

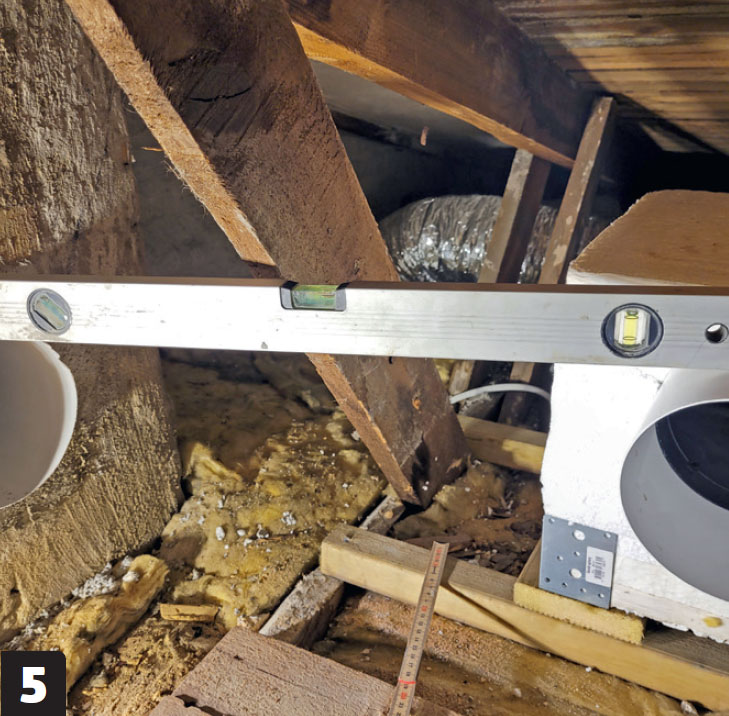

Sjekk fallet før du forbinder rør og motor. Før du ferdiggjør arbeidet og forbinder avtrekk, motor og utblåsning med det isolerte fleksirøret, skal du forsikre deg om at det er fall fra motoren mot pipa.

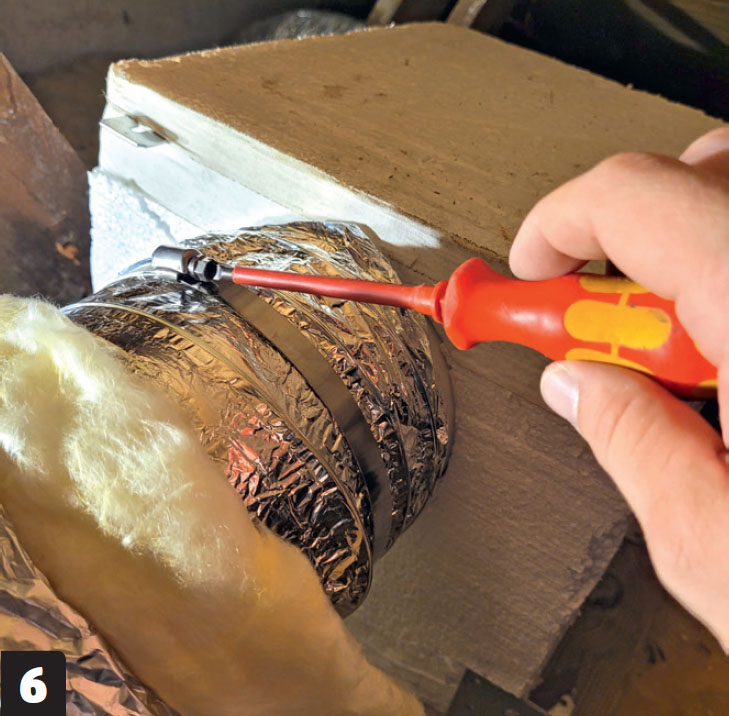

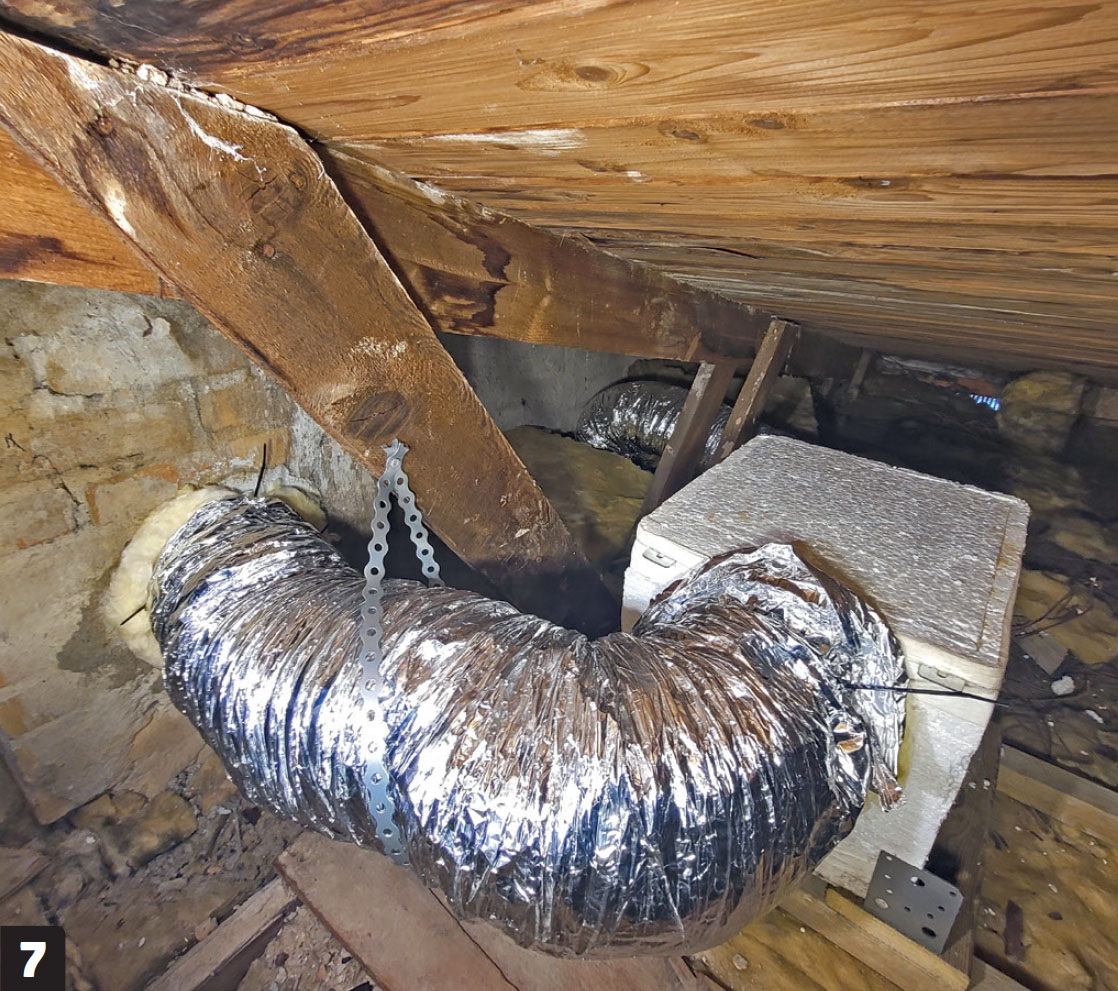

Forbind med fleksirør. Fleksirøret består av to lag foliebelagt metalltråd med mineral ull mellom. Trekk det innerste laget forsiktig over de forskjellige plastrørene, og spenn dem fast med metallspennebånd.

Fest det ytre folielaget. Trekk mineralull og folielag nummer to over plastrørene, og fest dem med vanlige plast strips. Hvis det er nødvendig, kan du, som her, henge opp fleksirøret med patentbånd.
