Intro
Veiledning
01

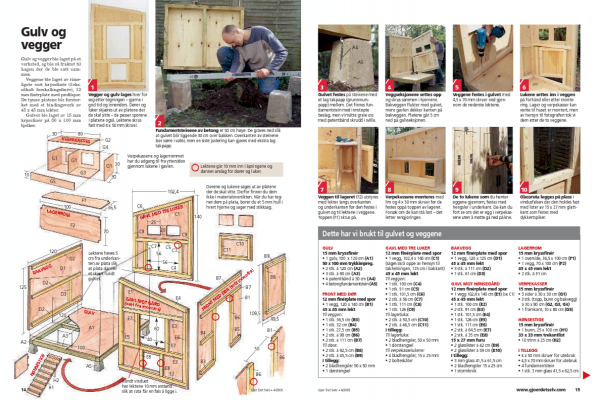

Gulv og vegger
10
Trinn
Gulv og vegger ble laget på et verksted, og ble så fraktet til hagen der de ble satt sammen.
Veggene ble laget av rimeligste sort kryssfinér (f.eks. såkalt forskallingsfinér), 12 mm finérplate med profilspor. De tynne platene ble forsterket med et bindingsverk av 45 x 45 mm lekter.
Gulvet ble laget av 15 mm kryssfinér på 50 x 100 mm bjelker.

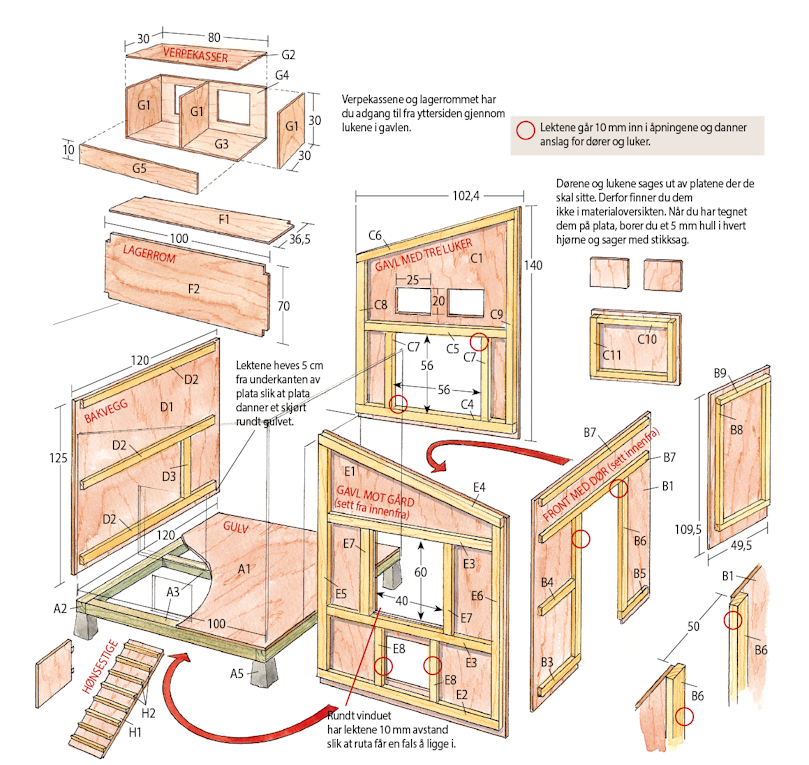

Vegger og gulv lages hver for seg etter tegningen - gjerne i god tid og innendørs. Dører og luker skjæres ut av platene der de skal sitte - da passer sporene i platene også. Lektene skrus fast med 4 x 50 mm skruer.
Fundamentsteinene av betong er 50 cm høye. De graves ned slik at gulvet blir liggende 30 cm over bakken. Overkanten av steinene bør være i vater, men en siste justering kan gjøres med ekstra lag takpapp.
Gulvet festes på steinene med et lag takpapp (grunnmurs-papp) mellom. Det finnes fun-damentstein med innstøpte beslag, men vi måtte greie oss med patentbånd skrudd i svilla.
Veggseksjonene settes opp og skrus sammen i hjørnene. Bakveggen flukter med gulvet, mens gavlen dekker kanten på bakveggen. Platene går 5 cm ned på gulvseksjonen.
Lukene settes inn i veggen på forhånd eller etter montering. Lager og verpekasser kan vente til huset er montert, men av hensyn til fotografen tok vi dem etter de to veggene.
Veggen til lageret (F2) utstyres med lekter langs overkanten og underkanten før den festes i gulvet og til lektene i veggene. Toppen (F1) skrus på.
Verpekassene monteres med lim og 4 x 50 mm skruer før de festes oppå toppen av lageret. Forsøk om de kan stå løst - det letter rengjøringen.
De to lukene som du henter eggene gjennom, festes med hengsler i underkant. Da kan du fort se om det er egg i verpekassene uten å møtte gå ned på kne.
02

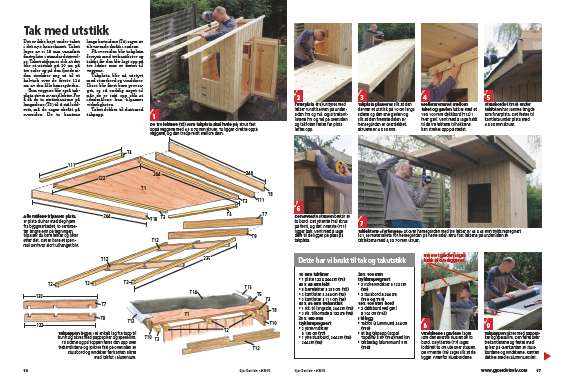

Tak med utstikk
9
Trinn

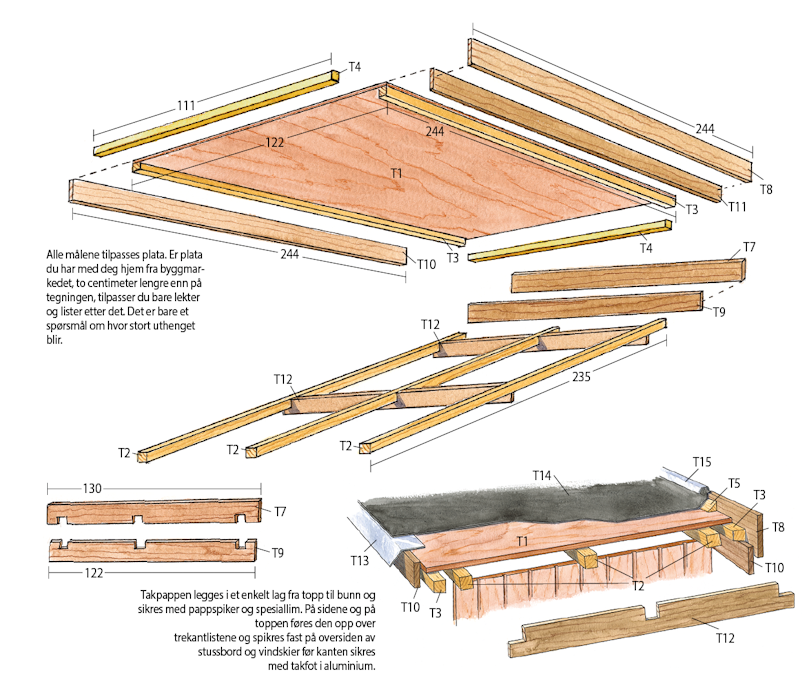

Det er ikke høyt under taket i det nye hønsehuset. Taket lages av ei 15 mm vannfast finérplate i standardstørrelse. Taket utformes slik at det blir et utstikk på 10 cm på tre sider og på den fjerde siden strekker seg ut til et halvtak over de første 114 cm av den lille hønsegården.
Som veggene blir også takplata stivet av med lekter. For å få de to støttekantene på langsidene (T3) til å stå loddrett, må de sages skrått på oversiden. De to kantene langs kortsidene (T4) sages av tilsvarende skrått i endene.
På oversiden blir takplata forsynt med trekantlister og takfot før den blir lagt opp på tre lekter som er festet til veggene.
Takplata blir så utstyrt med stussbord og vindskier. Disse blir først bare grovsaget, og så endelig saget til når de er satt opp slik at idealmålene kan tilpasses virkeligheten.
Taket dekkes til slutt med takpapp.
De tre lektene (T2) som takplata skal hvile på, skrus fast oppå veggene med 4,5 x 70 mm skruer. To ligger direkte oppå veggene, og den tredje midt mellom dem.
Finérplata (T1) utstyres med lekter rundt kanten på undersiden (T3 og T4). Også trekantlistene (T5 og T6) på oversiden og takfoten festes før plata løftes opp.
Takplata plasseres slik at den danner et utstikk på 10 cm langs sidene og den ene gavlen og slik at den fremste delen av hønsegården er overdekket. Skruene er 4 x 50 mm.
Mellomrommet mellom taket og gavlen lukkes med et 19 x 100 mm dekkbord (T12) i hver gavl. Vent med å sage hakk til de tre lektene til hakkene kan strekes opp på stedet.
Stussbordet (T10) under takfoten har samme lengde som finérplata. Det festes til kantlista under plata med 4 x 50 mm skruer.
Den øverste stussen består av to bord. Det ytterste (T8) skrus på først, og det innerste (T11) ligger bak. Vent med å sage dem til de ligger på plass på takplata.
Taklektene «forlenges» ut over hønsegården med tre lekter av 45 x 45 mm trykkimpregnert (G1, se materiallista for hønsegården på neste side). Skru fast lektene på undersiden av taklektene med 4,5 x 70 mm skruer.
Vindskiene i gavlene lages som den øverste stussen av to bord. De ytterste (T7) sages loddrett to cm ute over stussen. De innerste (T9) sages slik at de ligger innenfor stussbordene.
03

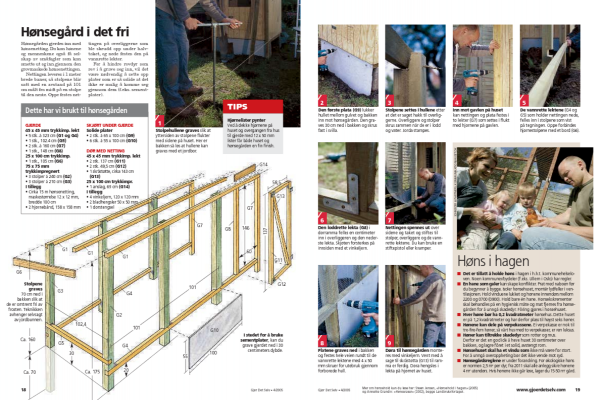

Hønsegård i det fri
9
Trinn
Hønsegården gjerdes inn med hønsenetting. Da kan hønene og menneskene også få selskap av småfugler som kan smette ut og inn gjennom den grovmaskede hønsenettingen.
Nettingen leveres i 1 meter brede baner, så stolpene blir satt med en avstand på 101 cm målt fra midt på en stolpe til den neste. Oppe festes nettingen på overliggerne som ble skrudd opp under halvtaket, og nede festes den på vannrette lekter.
For å hindre rovdyr som rev i å grave seg inn, vil det være nødvendig å sette opp plater som er så solide at det ikke er mulig å komme seg gjennom dem (f.eks. sementplater).
Stolpehullene graves slik at yttersiden av stolpene flukter med sidene på huset. Her er bakken så løs at hullene kan graves med et jordbor.
Den første plata (G9) lukker hullet mellom gulvet og bakken inn mot hønsegården. Den graves 30 cm ned i bakken og skrus fast i svilla.

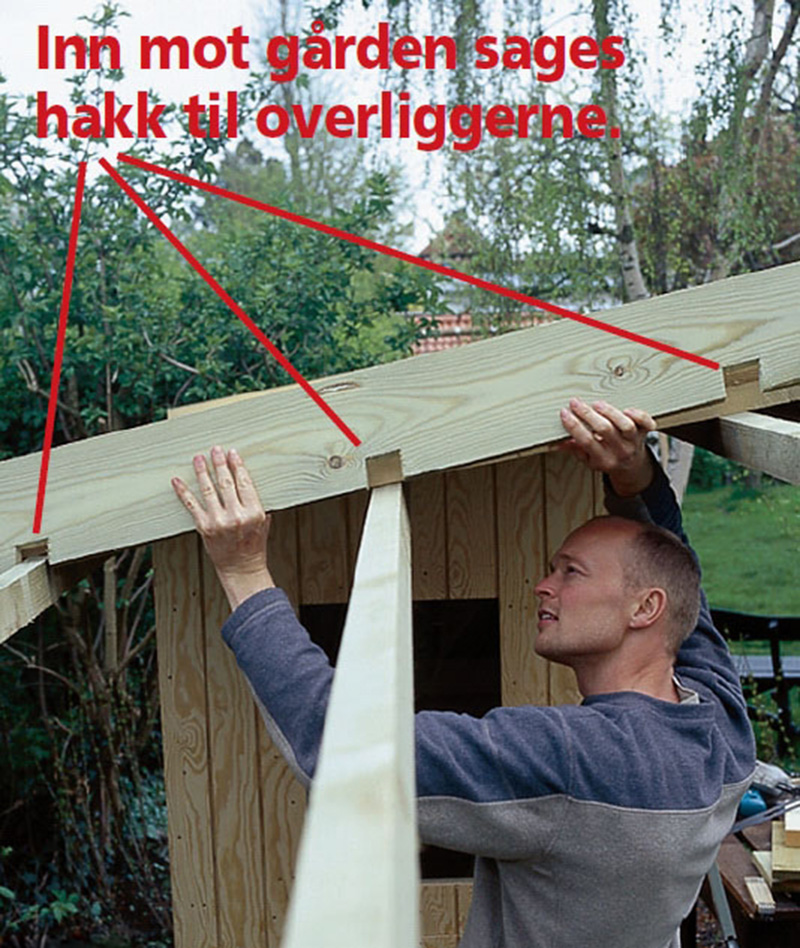

Stolpene settes i hullene etter at det er saget hakk til overliggerne. Overliggere og stolper skrus sammen når de er i lodd og vater. Jorda stampes.
Inn mot gavlen på huset kan nettingen og plata festes i to lekter (G7) som settes i flukt med hjørnene på gavlen.
De vannrette lektene (G4 og G5) som holder nettingen nede, felles inn i stolpene som vist på tegningen. Oppe forbindes hjørnestolpene med et bord (G6).
Den loddrette lekta (G8) i dørramma felles en centimeter inn i overliggeren og den nederste lekta. Skjøten forsterkes på innsiden med et vinkeljern.
Nettingen spennes ut over sidene og taket og stiftes til stolper, overliggere og de vannrette lektene. Du kan bruke en stiftepistol eller kramper.
Platene graves ned i bakken og festes hele veien rundt til de vannrette lektene med 4 x 50 mm skruer for utebruk gjennom forborede hull.
Materialer
GULV
15 mm kryssfinér
• 1 gulv, 100 x 120 cm (A1)
50 x 100 mm trykkimpreg.
• 2 stk. á 120 cm (A2)
• 3 stk. á 90 cm (A3)
I tillegg:
• 4 patentbånd á 30 cm (A4)
• 4 betongfundamentstein (A5)
FRONT MED DØR
12 mm finérplate med spor
• 1 vegg, 120 x 140 cm (B1)
45 x 45 mm lekt
Til veggen:
• 1 stk. 36,5 cm (B3)
• 1 stk. 32 cm (B4)
• 1 stk. 27,5 cm (B5)
• 2 stk. á 98 cm (B6)
• 2 stk. á 111 cm (B7)
Til døra:
• 2 stk. á 92,5 cm (B8)
• 2 stk. á 45,5 cm (B9)
I tillegg:
• 2 bladhengsler 50 x 50 mm
• 1 dørstengsel
GAVL MED TRE LUKER
12 mm finérplate med spor
• 1 vegg, 102,4 x 140 cm (C1) (sages skrå oppe av hensyn til takhelningen, 125 cm i bakkant)
45 x 45 mm lekt
Til veggen:
• 1 stk. 100 cm (C4)
• 1 stk. 91 cm (C5)
• 1 stk. 101,5 cm (C6)
• 2 stk. á 56 cm (C7)
• 1 stk. 111 cm (C8)
• 1 stk. 126 (C9)
Til lagerluka:
• 2 stk. á 50,5 cm (C10)
• 2 stk. á 46,5 cm (C11)
I tillegg:
Til lagerluka:
• 2 bladhengsler, 50 x 50 mm
• 1 dørstengsel
Til verpekasselukene:
• 4 bladhengsler, 15 x 25 mm
• 2 bolteskåter
BAKVEGG
12 mm finérplate med spor
• 1 vegg, 120 x 125 cm (D1)
45 x 45 mm lekt
• 3 stk. á 111 cm (D2)
• 1 stk. 61 cm (D3)
GAVL MOT HØNSEGÅRD
12 mm finérplate med spor
• 1 vegg 102,4 x 140 cm (E1) (se C1)
45 x 45 mm lekt
• 1 stk. 100 cm (E2)
• 2 stk. 91 cm (E3)
• 1 stk. 101,5 cm (E4)
• 1 stk. 126 cm (E5)
• 1 stk. 111 cm (E6)
• 2 stk. á 64,5 cm (E7)
• 2 stk. á 35 cm (E8)
15 x 27 mm furu
• 2 glasslister á 42 cm (E9)
• 2 glasslister á 59 cm (E10)
I tillegg:
• 3 mm glass 41,5 x 61,5 cm
• 2 bladhengsler 15 x 25 cm
• 1 stormkrok
LAGERROM
15 mm kryssfinér
• 1 overside, 36,5 x 100 cm (F1)
• 1 vegg, 70 x 100 cm (F2)
45 x 45 mm lekt
• 2 stk. á 91 cm
VERPEKASSER
15 mm kryssfinér
• 3 sider á 30 x 30 cm (G1)
• 3 stk. (topp, bunn og bakvegg) á 30 x 80 cm (G2, G3, G4)
• 1 framkant, 10 x 80 cm (G5)
HØNSESTIGE
15 mm kryssfinér
• 1 bunn, 25 x 100 cm (H1)
33 x 33 mm trekantlist
• 10 trinn á 25 cm (H2)
I TILLEGG
• 4 x 50 mm skruer for utebruk
• 4,5 x 70 mm skruer for utebruk
• 4 fundamentstein
• 1 stk. 3 mm glass 41,5 x 62,5 cm
TAK OG TAKUTSTIKK
15 mm takfinér
• 1 plate 122 x 244 cm (T1)
45 x 45 mm lekt
• 3 bærelekter á 235 cm (T2)
• 2 kantlister á 244 cm (T3)
• 2 kantlister á 111 cm (T4)
43 x 43 mm trekantlist
• 1 stk. til langside, 244 cm (T5)
• 2 stk. til kortside á 122 cm (T6)
25 x 150 mm trykkimpregnert
• 2 ytre vindskier á 130 cm (T7)
• 1 ytre stussbord, 244 cm (T8) 244 cm (T8)
25 x 100 mm trykkimpregnert
• 2 indre vindskier á 122 cm (T9)
• 2 stussbord á 244 cm (T10 og T11)
19 x 100 mm bord
• 2 dekkbord ved gavl á 102 cm (T12)
I tillegg
• Takfot (aluminium) 244 cm (T13)
• Et lag takpapp (Icopal Topsafe) 3 m2 (T14) med lim
• takbeslag (aluminium) 5 m (T15)
GJERDE
45 x 45 mm trykkimp. lekt
• 5 stk. á 323 cm (G1 og G4)
• 1 stk., 102.4 cm (G5)
• 2 stk. á 160 cm (G7)
• 1 stk., 148 cm (G8)
25 x 100 cm trykkimp.
• 1 stk., 105 cm (G6)
75 x 75 mm trykkimpregnert
• 3 stolper á 240 cm (G2)
• 3 stolper á 210 cm (G3)
I tillegg
• Cirka 15 m hønsenetting, maskestørrelse 12 x 12 mm, bredde 100 cm
• 2 hjørnebånd, 158 x 158 mm
SKJØRT UNDER GJERDE
Solide plater
• 2 stk. á 65 x 100 cm (G9)
• 6 stk. á 55 x 100 cm (G10)
DØR MED NETTING
45 x 45 mm trykkimp. lekt
• 2 stk. 137 cm (G11)
• 2 stk. 49,5 cm (G12)
• 1 skråstøtte, cirka 143 cm (G13)
25 x 100 cm trykkimpr.
• 1 anslag, 69 cm (G14)
I tillegg
• 4 vinkeljern, 120 x 120 mm
• 2 bladhengsler 50 x 50 mm
• 1 dørstengsel
Tidsforbruk
1 uke
Pris
17.000 kroner
