8-kantet lysthus med åpne sider – del 1

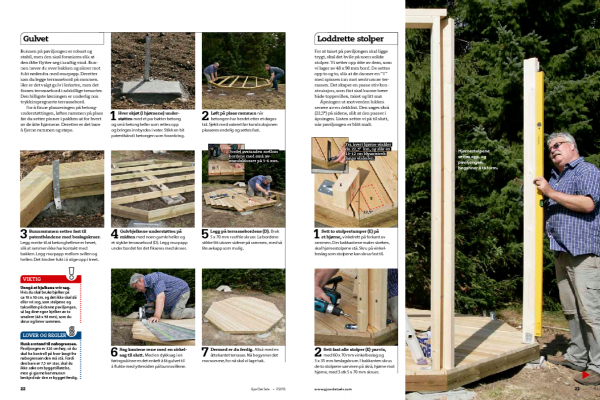

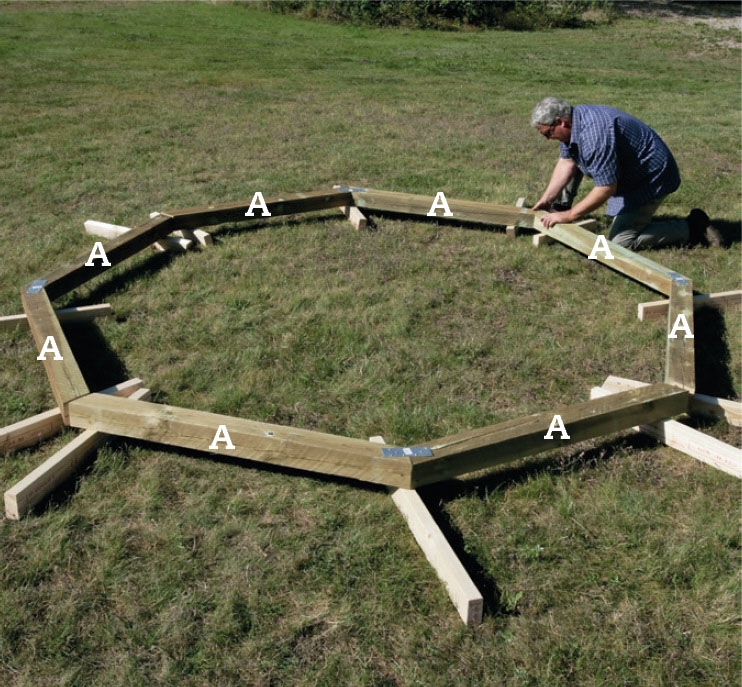

Legg ut svillene (A) på bakken, og kloss dem opp, slik at de ligger så rett som mulig før du begynner å skru sammen delene.

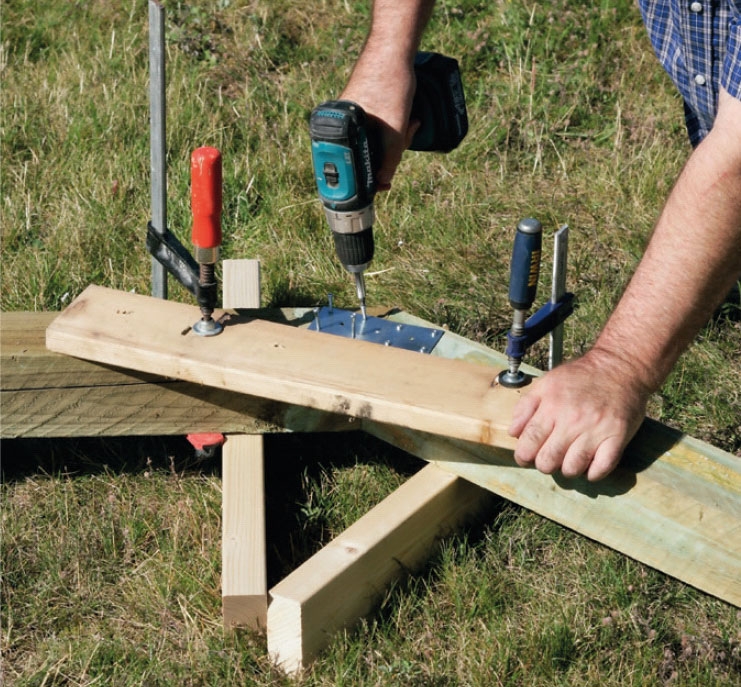

Press hver skjøt tett sammen, og fikser dem med et bord og et par skrutvinger. Spikerplaten monteres midt over skjøten og settes fast med beslagskruer (5 x 35 mm). Skru skrått inn i skjøtene fra siden med 5 x 100 mm skruer.

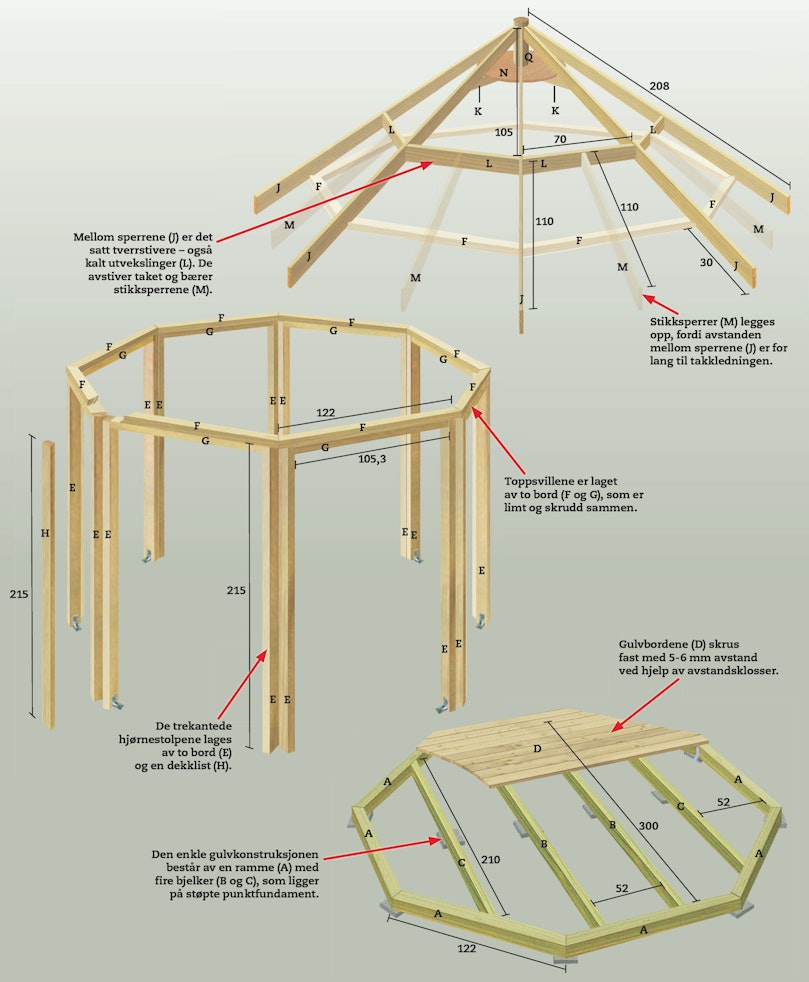

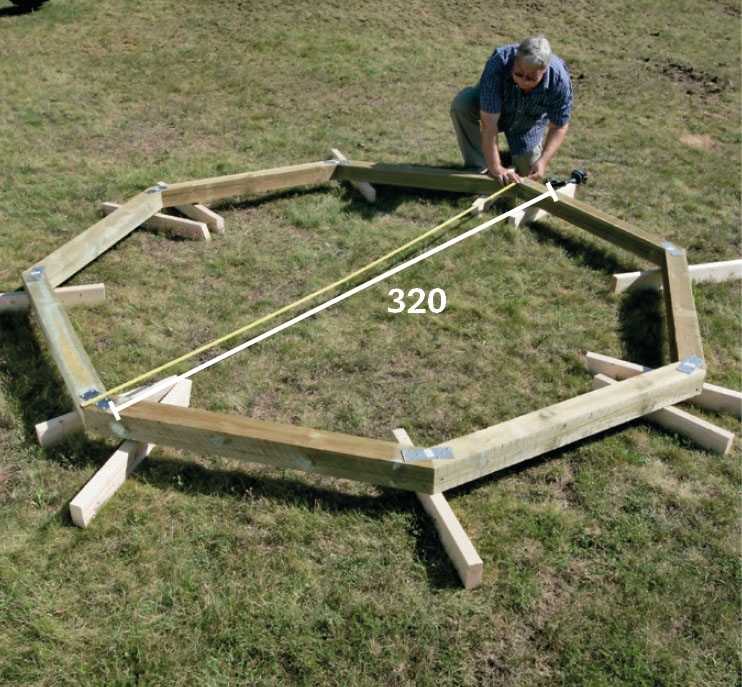

Sjekk at åttekanten er nøyaktig konstruert ved å måle rett over fra ytterpunkt til ytterpunkt. Målet skal være 320 cm. Snu rammen med beslagene ned, og merk opp til de fire gulvbjelkene (B og C) med cirka 52 cm avstand.

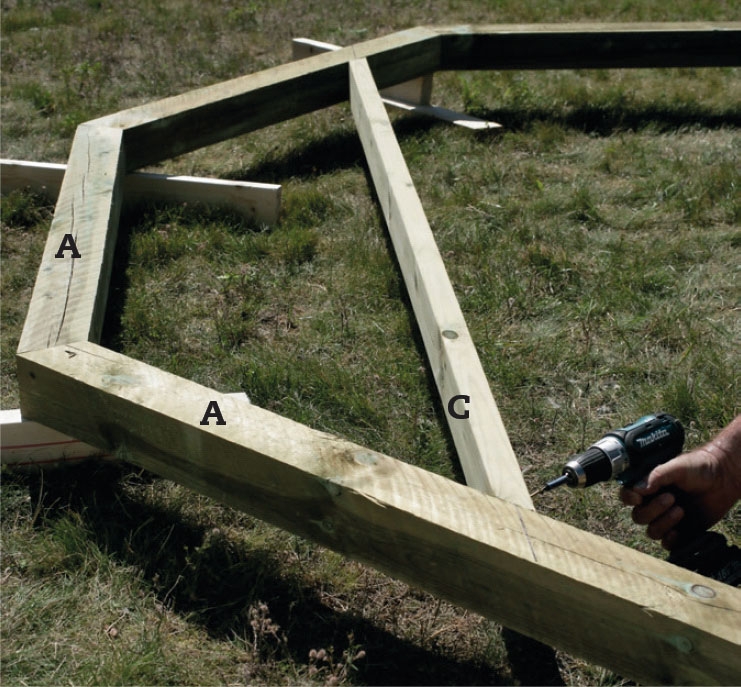

Skru først de to ytterste bjelkene (C) fast til rammen. Merk dem opp i endene etter rammen, og kapp dem til før du skrur dem fast, skrått inn i rammen med 5 x 100 mm rustfrie skruer.

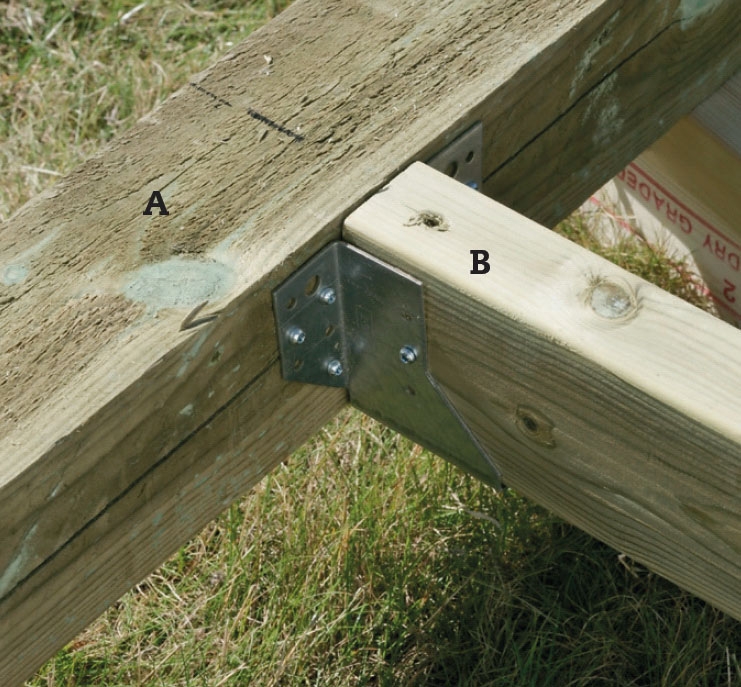

De to midterste bjelkene (B) settes fast med bjelkesko som skrus fast med 5 x 35 mm beslagskruer. Sjekk at bjelkene flukter med oversiden av rammen.

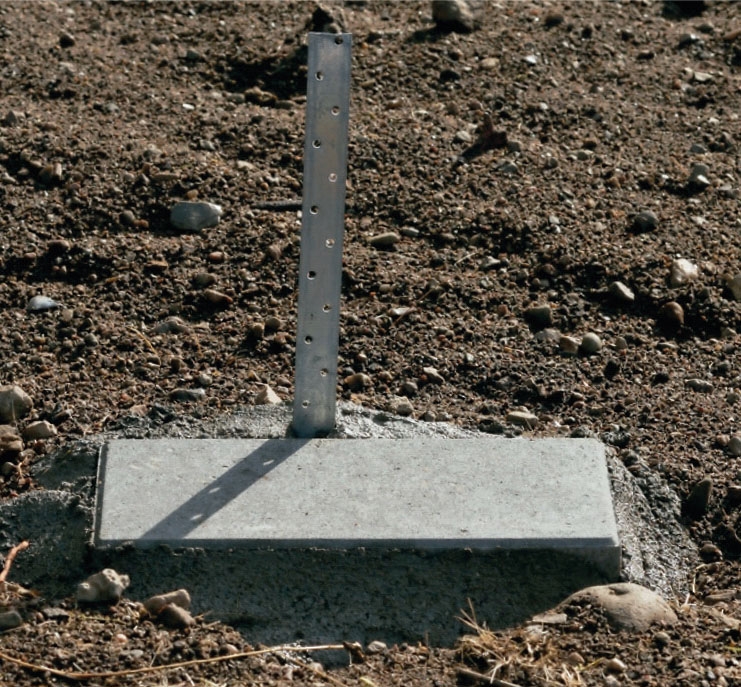

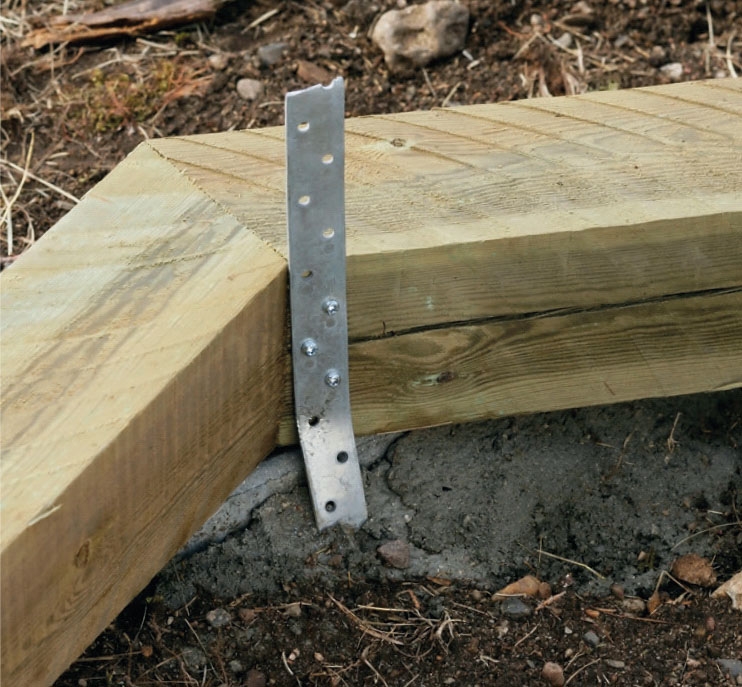

Hver skjøt (i hjørnene) understøttes med et par bøtter betong og små betongheller som rettes opp og bringes innbyrdes i vater. Stikk en bit patentbånd i betongen som forankring.

Løft på plass rammen når betongen har herdet etter et døgns tid. Sjekk med vateret før konstruksjonen plasseres endelig og settes fast.

Bunnrammen settes fast til patentbåndene med beslagskruer. Legg merke til at betonghellene er hevet, slik at rammen ikke har kontakt med bakken. Legg murpapp mellom svillen og hellen. Det hindrer fukt i å stige opp i treet.

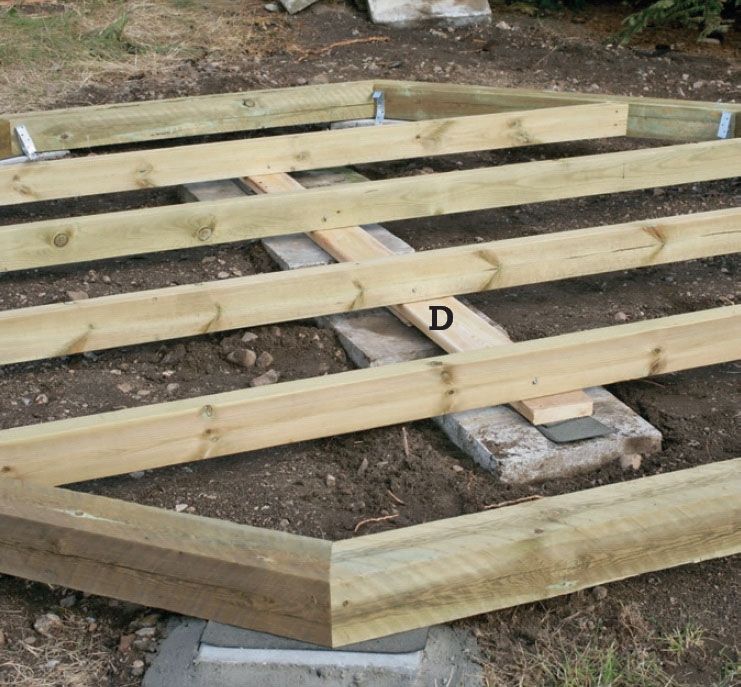

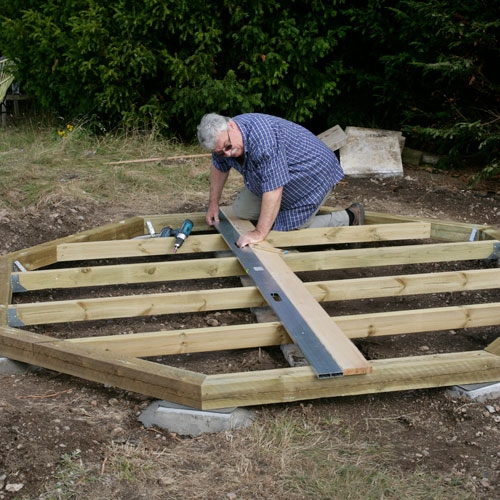

Gulvbjelkene understøttes på midten med noen gamle heller og et stykke terrassebord (D). Legg murpapp under bordet før det fikseres med skruer.

Legg på terrassebordene (D). Bruk 5 x 70 mm rustfrie skruer. La bordene stikke litt utover sidene på rammen, med så lite avkapp som mulig.

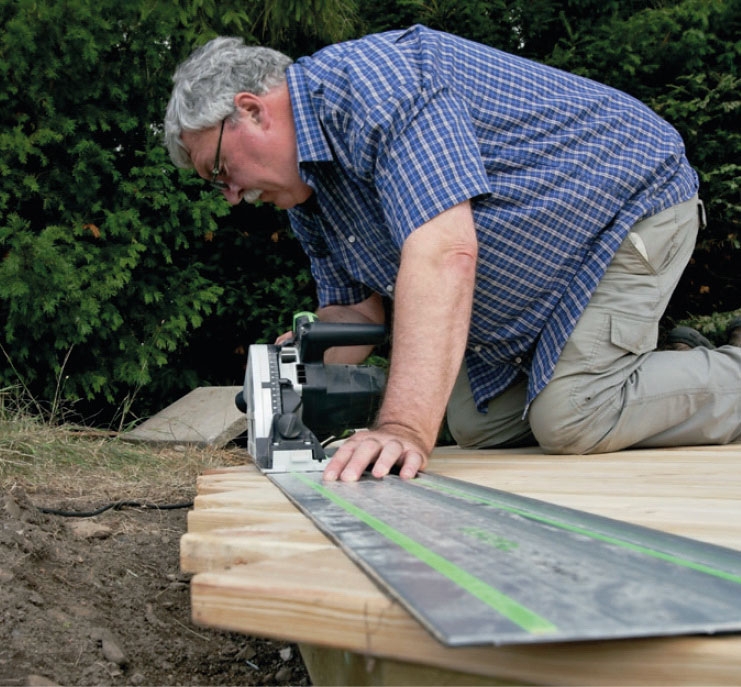

Sag kantene rene med en sirkelsag til slutt. Med en dykksag i en føringsskinne er det enkelt å få gulvet til å flukte med yttersiden på bunnsvillene.

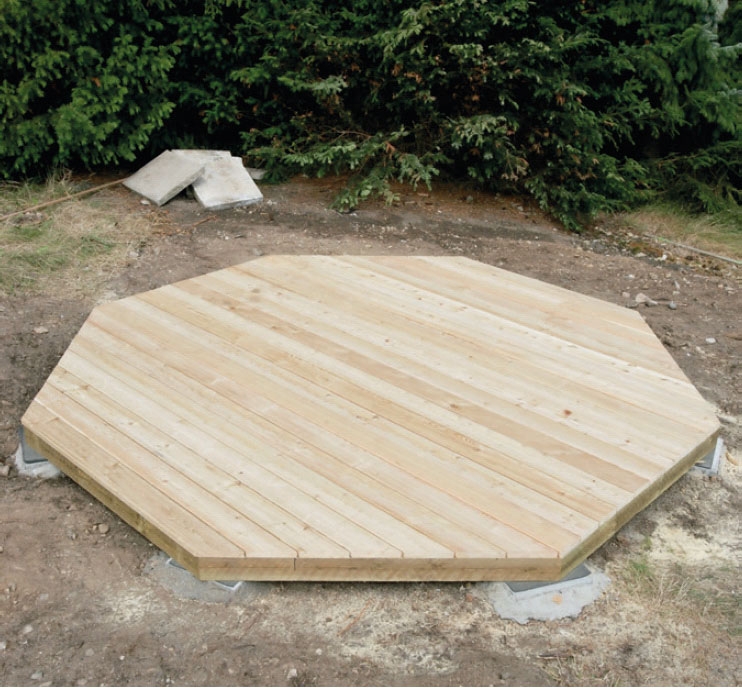

Dermed er du ferdig. Altså med en åttekantet terrasse. Nå begynner det morsomme, for nå skal vi lage tak.

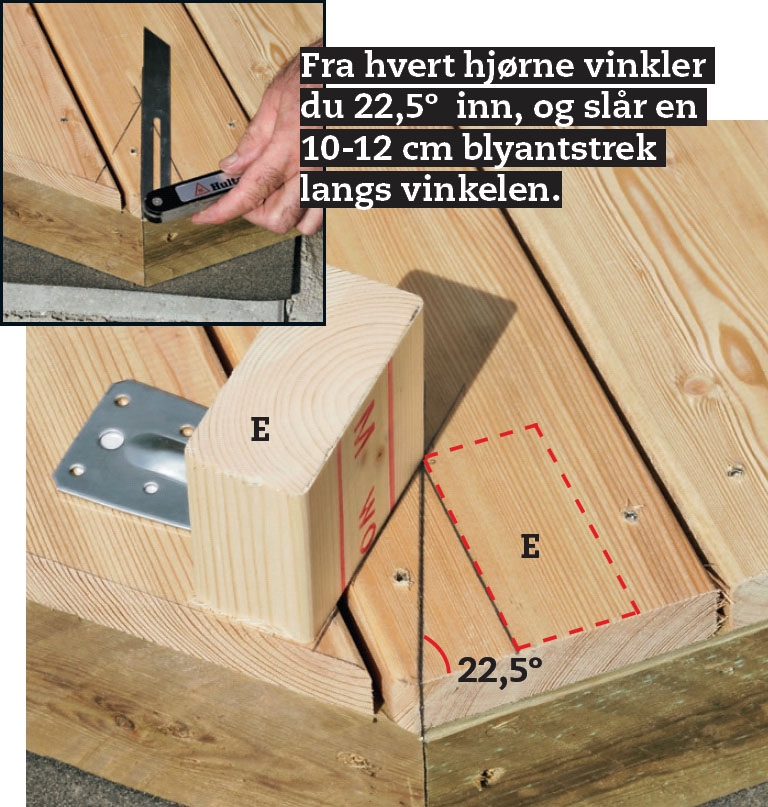

Sett to stolpestumper (E) på et hjørne, vinkelrett på forkant av rammen. Der bakkantene møter streken, skal hjørnestolpene stå. Skru på vinkelbeslag som stolpene kan skrus fast til.

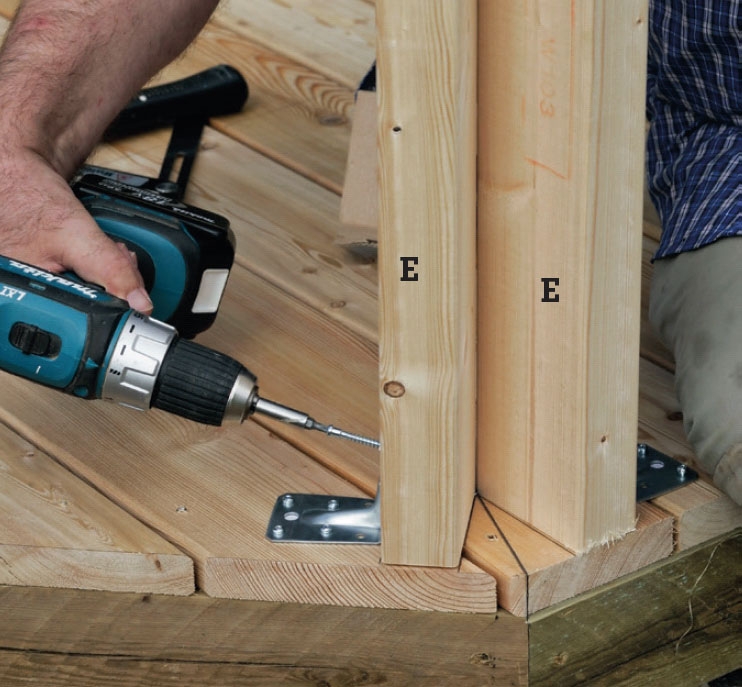

Sett fast alle stolper (E) parvis, med 60 x 70 mm vinkelbeslag og 5 x 35 mm beslagskruer. I bakkanten skrus de to stolpene sammen på skrå, hjørne mot hjørne, med 3 stk 5 x 70 mm skruer.

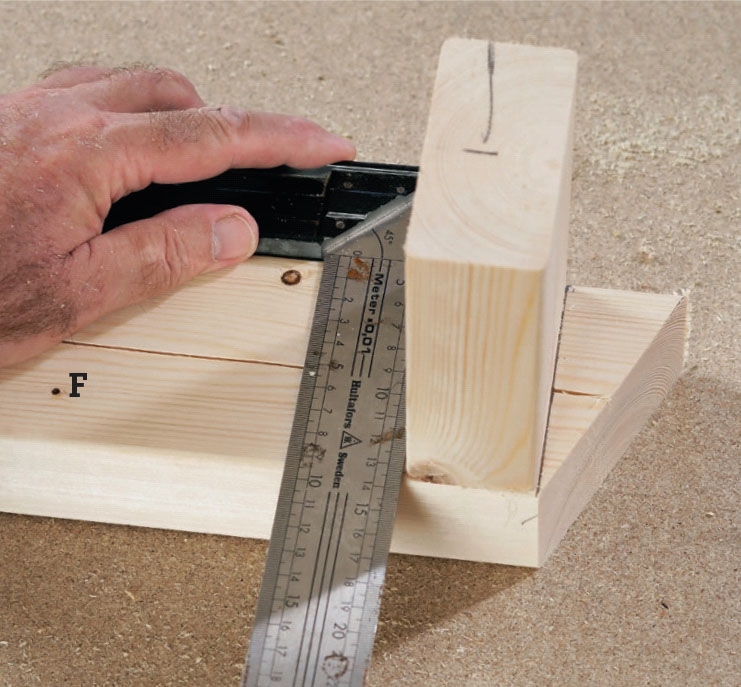

Kapp de øverste åtte bordene (F) med et 22,5º skrått snitt i endene. Strek opp i begge ender etter en bordbit. Da får du lengden på den korte planken (G) som skal mellom stolpene. Her ble det 105 cm. Lag også åtte stykker av dem.

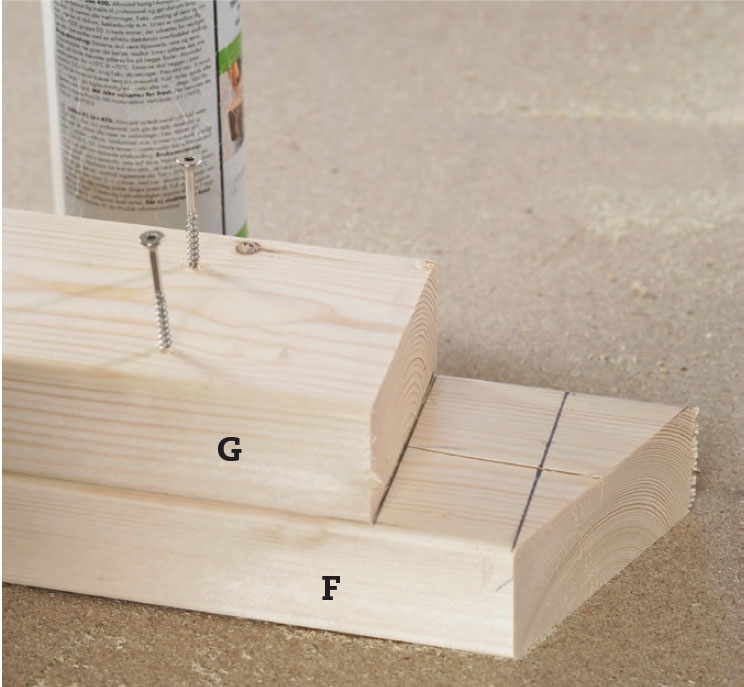

Sett sammen de to stykkene med vannfast trelim og 5 x 70 mm skruer. Fikser først med et par skruer i hver ende, og snu alt rundt. Skru inn resten fra oversiden, der skruene ikke er synlige når toppsvillene er lagt opp.

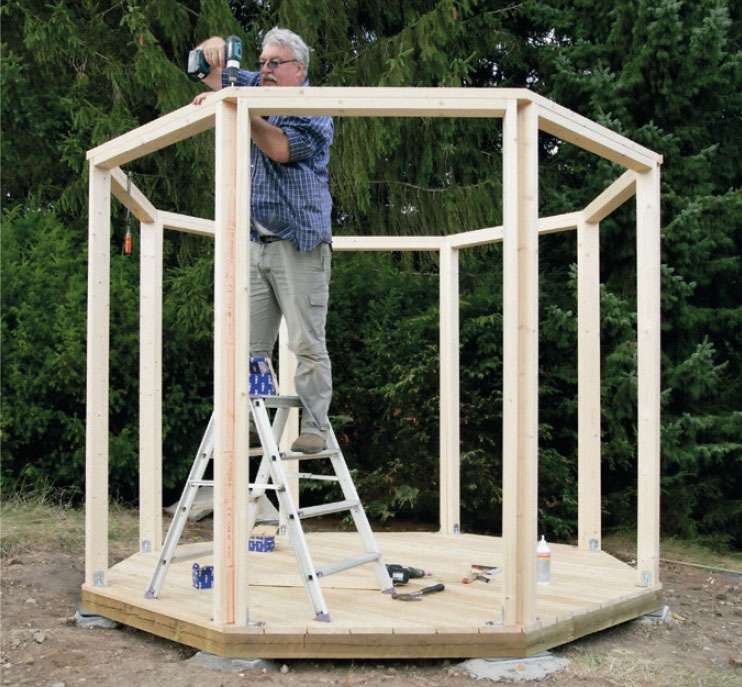

Legg opp toppsvillene, og skru dem fast til stolpene fra oversiden. Når toppsvillene er kappet nøyaktig og lagt opp, danner de en likesidet åttekant, og de loddrette stolpene vil stå nøyaktig i lodd.

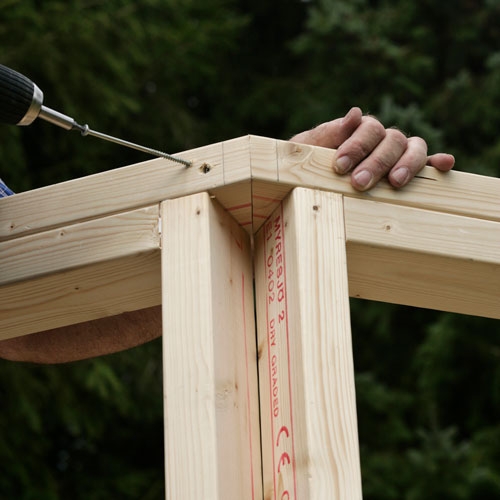

Skru sammen toppsvillene i hjørnene. Skjøtene presses helt tett sammen og fikseres med to 5 x 100 mm skråskruer, én fra hver side.

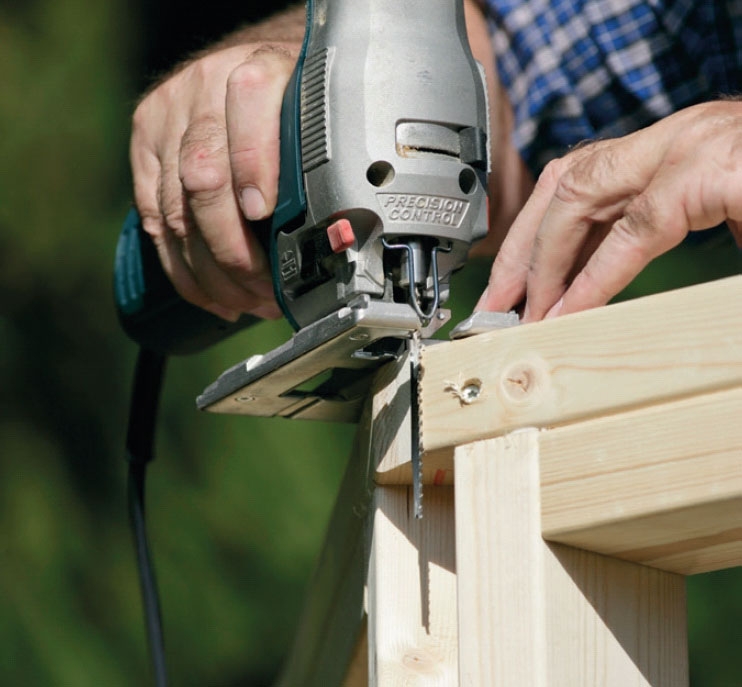

Sag av spissene på hjørnene. For at sperrene senere skal kunne legges tett mot toppsvillen, må den ytterste spissen sages av, slik at du får en plan anleggsflate.

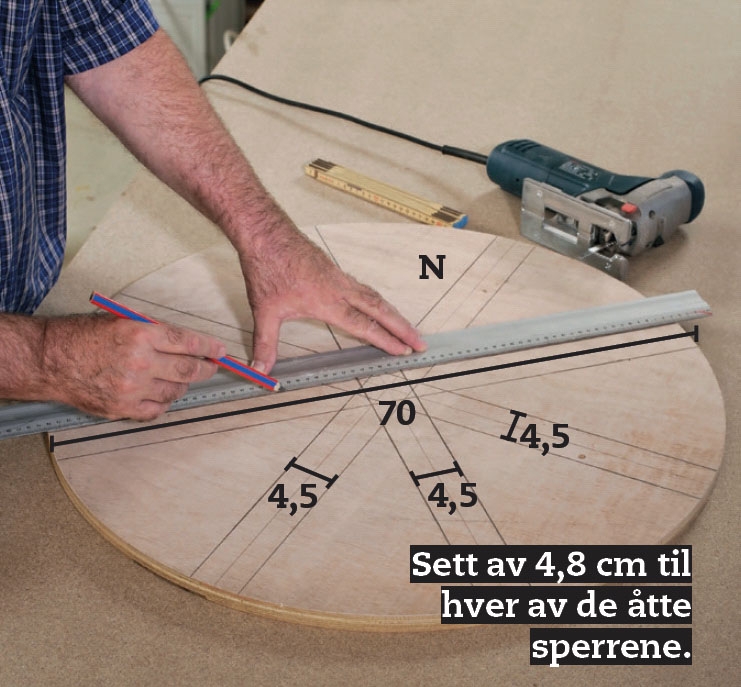

Lag en rund skive (N) (topplaten) med 70 cm i diameter av 22 mm kryssfinér, og del den opp i åtte like store biter. Sperrenes plassering strekes opp fra sentrum og ut til kanten på platen.

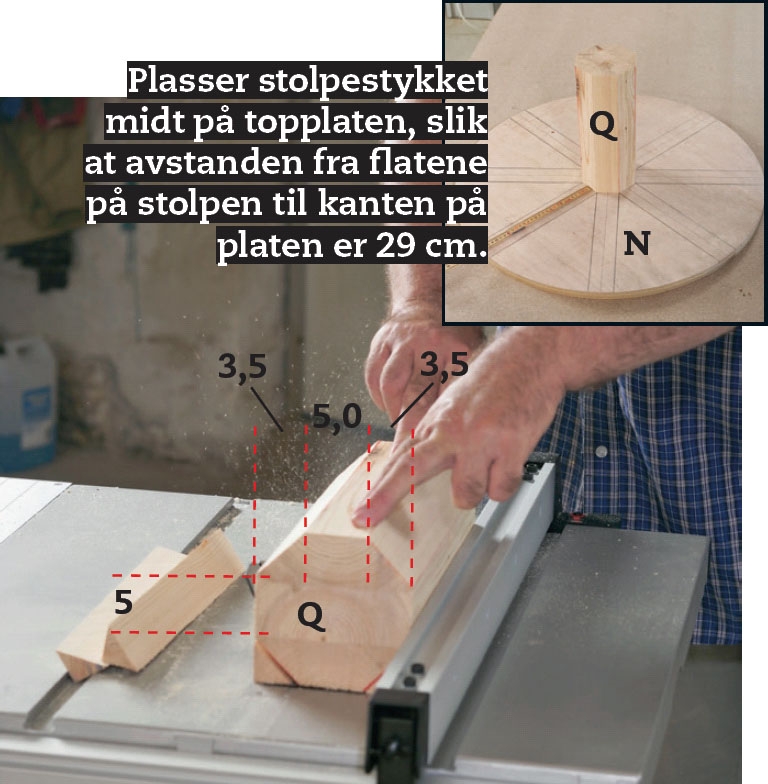

Sag hjørnene av en 12 x 12 cm tykk stolpe (Q), som er 30 cm lang. Merk opp 3,5 cm fra hvert hjørne, og sag av hjørnene etter strekene. Da får alle de åtte flatene 5 cm bredde, som passer sperrene.

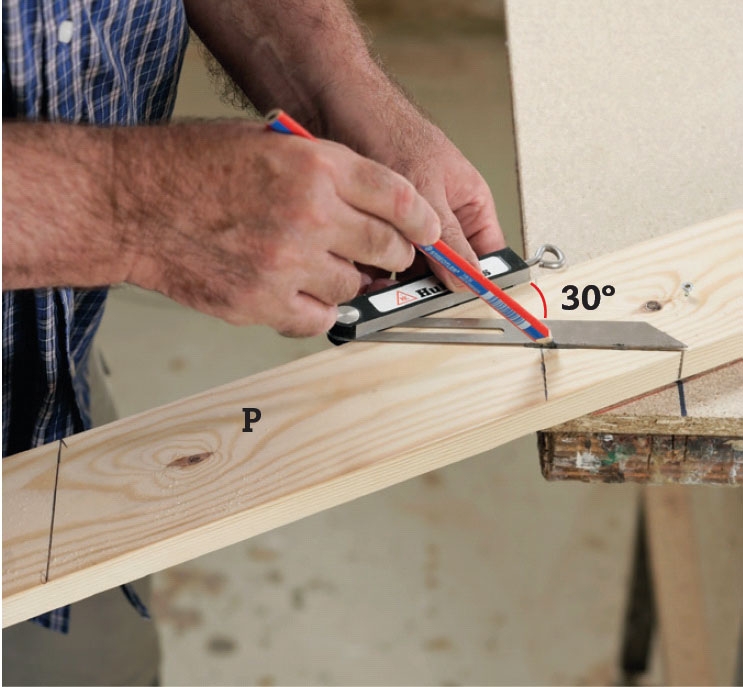

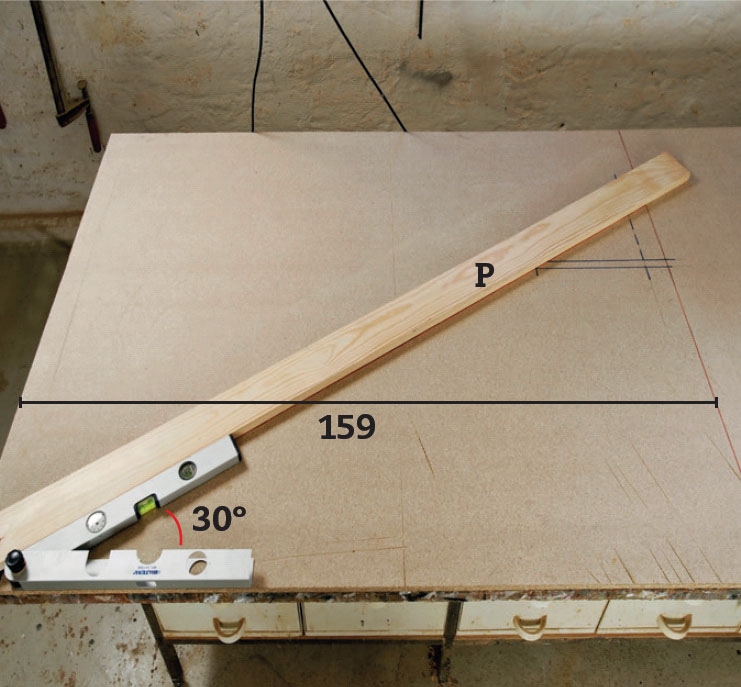

Begynn med å lage en mal av en hel sponplate. Mål først 159 cm inn fra den ene siden, og merk opp midten av paviljongen. Legg et bord (P) fra nederste hjørne mot midten i en 30° vinkel. La bordet stikke 30 cm utenfor platen.

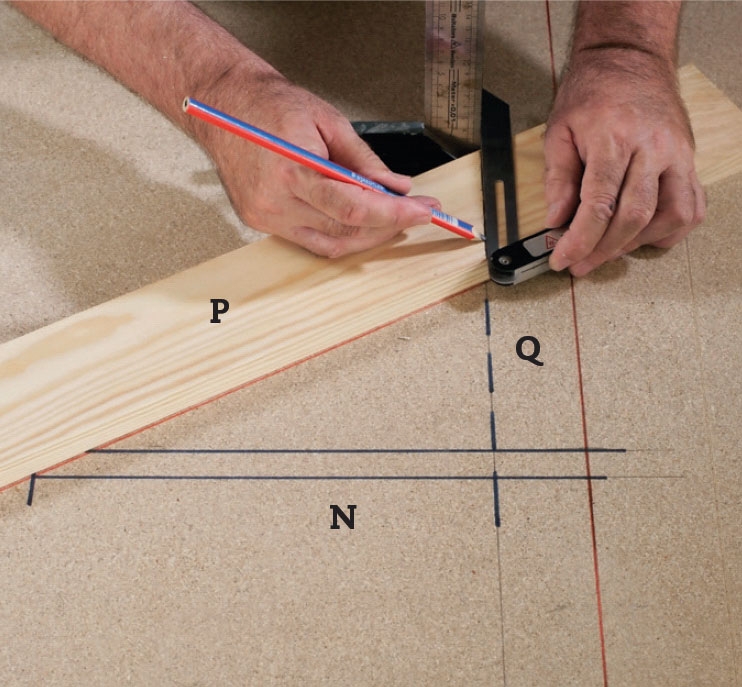

Tegn inn toppstykket (Q) og topplaten (N) på malplaten. Strek opp hvor bordet (P) møter toppstykket (Q). Merk hvordan P ligger i forhold til N.

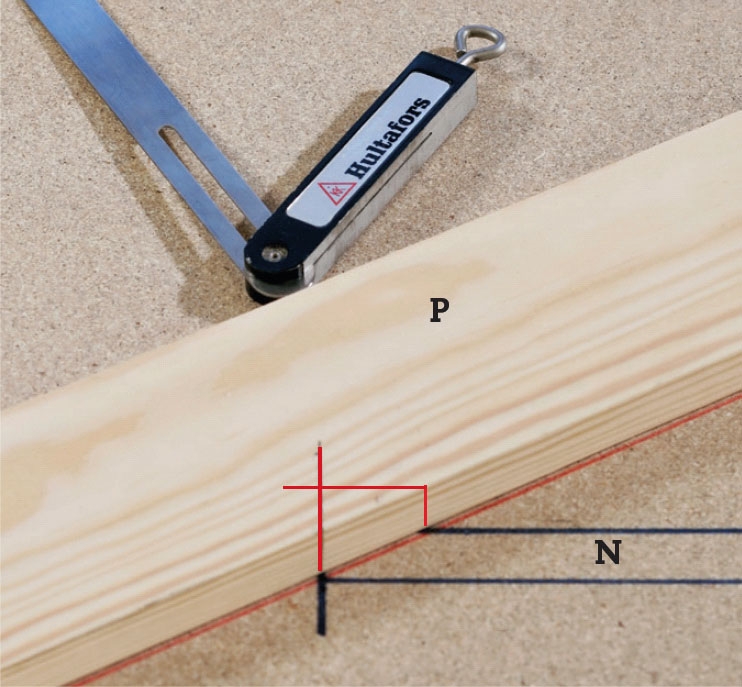

Merk av til et hakk i bordet (P), der det møter topplaten (N). Dette kalles salhakk. Det lages enkelt med en håndsag.

Strek også opp et hakk der sperren møter toppsvillen (F). Det er i det ytterste hjørnet av sponplaten. Hakket må høyst være 1/3 av sperrens bredde. Sages også ut med håndsagen.

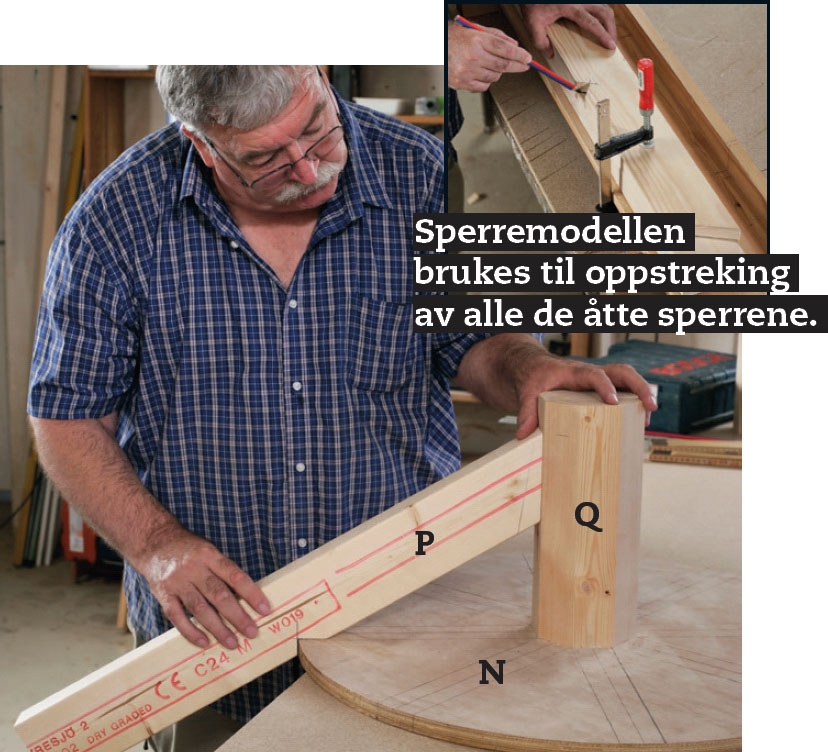

Sjekk om sperremodellen (P) passer når hakkene er saget ut. Deretter kan du streke opp alle åtte sperrer etter modellen, og sage dem ut.

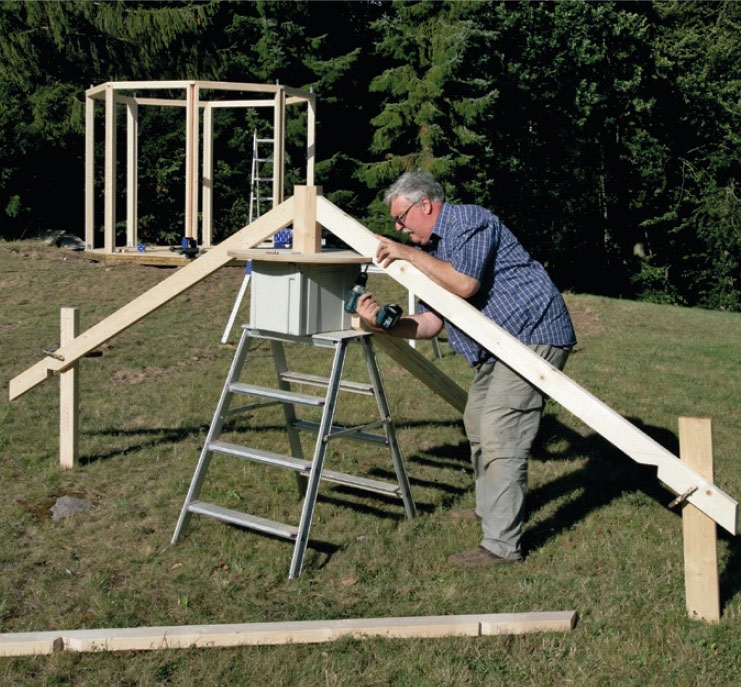

Topplaten (N) med stolpen (Q) klosses opp til en behagelig arbeidshøyde, der sperrene (J) er løftet opp fra bakken. Allier deg med en hjelper, eller kloss opp sperrene mens de settes fast til stolpen og topplaten.

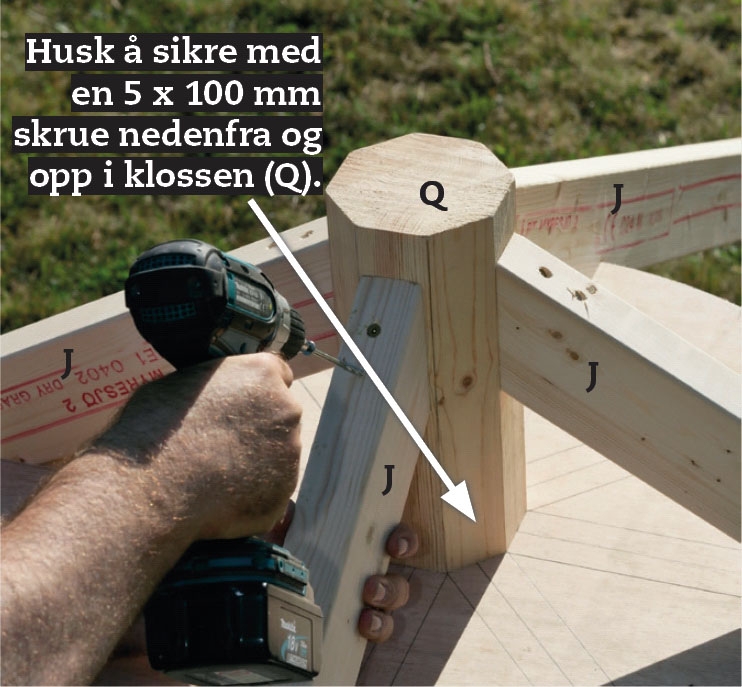

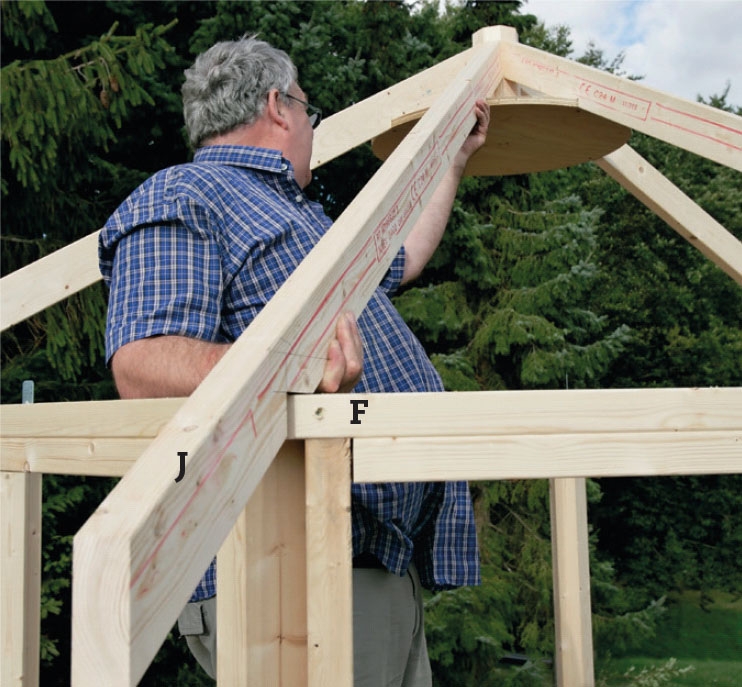

Skru fast sperrene (J) akkurat midt på stolpens (Q) anleggsflater med to stk 5 x 120 mm skruer. Konstruksjonen løftes på plass, og alle sperrene skrus fast til toppsvillen (F og G) med et vinkelbeslag på hver side.

Sett fast de resterende sperrene med skruer i toppen og vinkelbeslag ved toppsvillen (F og G). Legg merke til at sperreendene i utstikket står loddrett, det betyr at de er kappet 30° som i toppen.

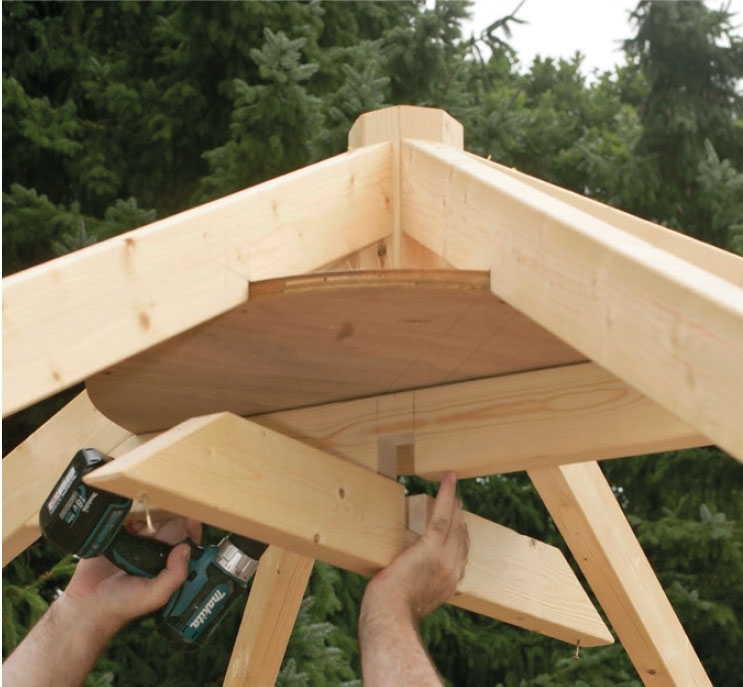

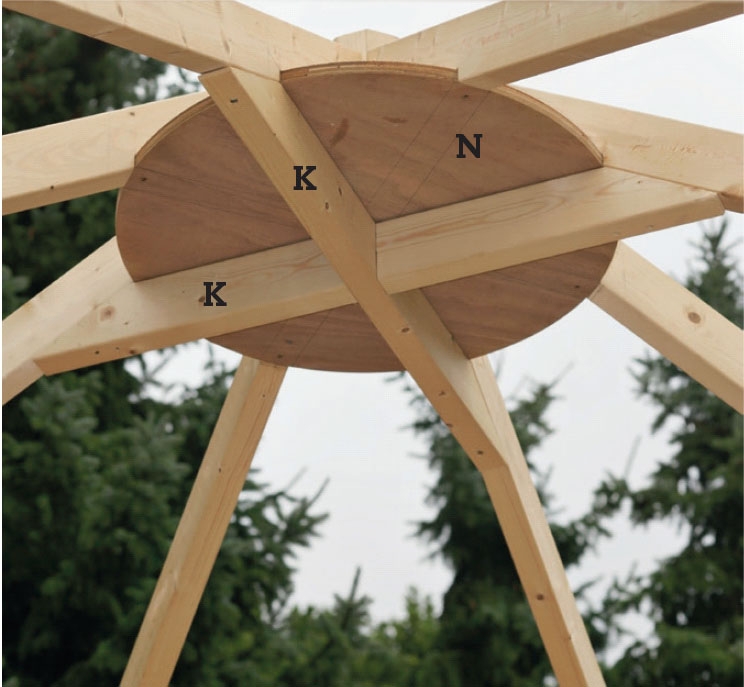

Lag et kryss (K) av bord, som en juletrefot. Krysset er streket opp etter sperrene. Skru det fast med to 5 x 100 mm skruer i hver skjøt, samt én enkelt skrue opp i stolpen (Q), gjennom topplaten (N).

Krysset lages med en hakk i hakk sammenføyning. Det er to identiske utskjæringer midt i bordet med samme bredde som tykkelsen (4,8 cm), og halvparten så dype som bredden (4,9 cm).

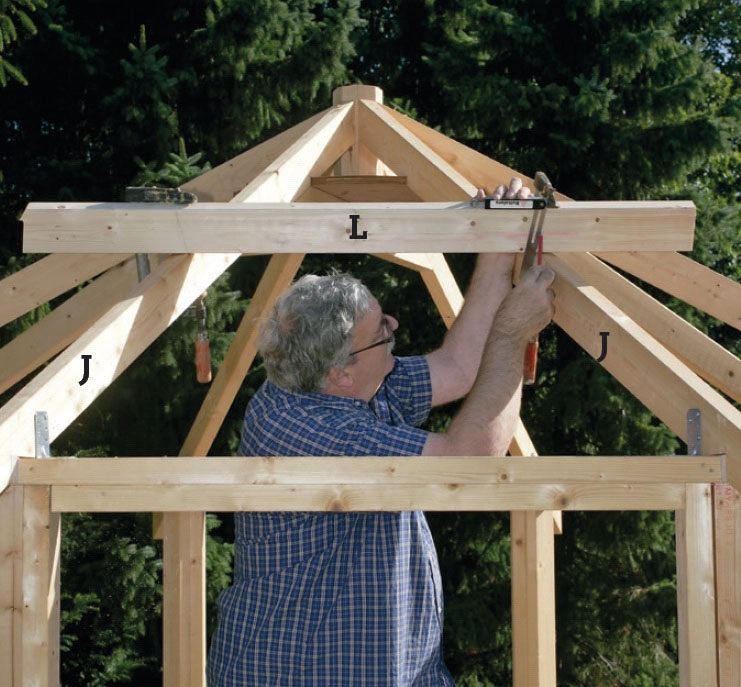

Mål 105 cm ned fra midtstolpen (Q), og avsett en tydelig oppmerking på oversiden av samtlige sperrer (J). Fikser et plankestykke med tvinger oppå sperrene i flukt med oppmerkingene.

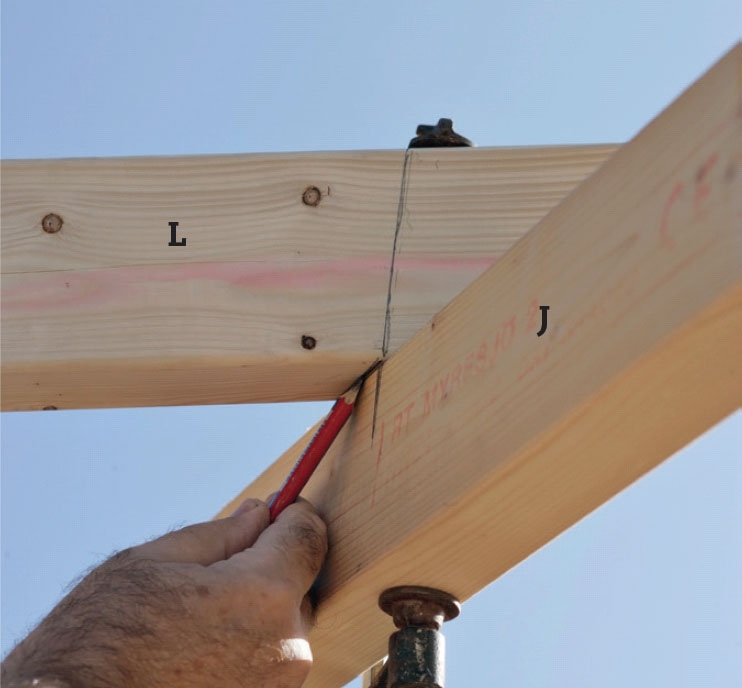

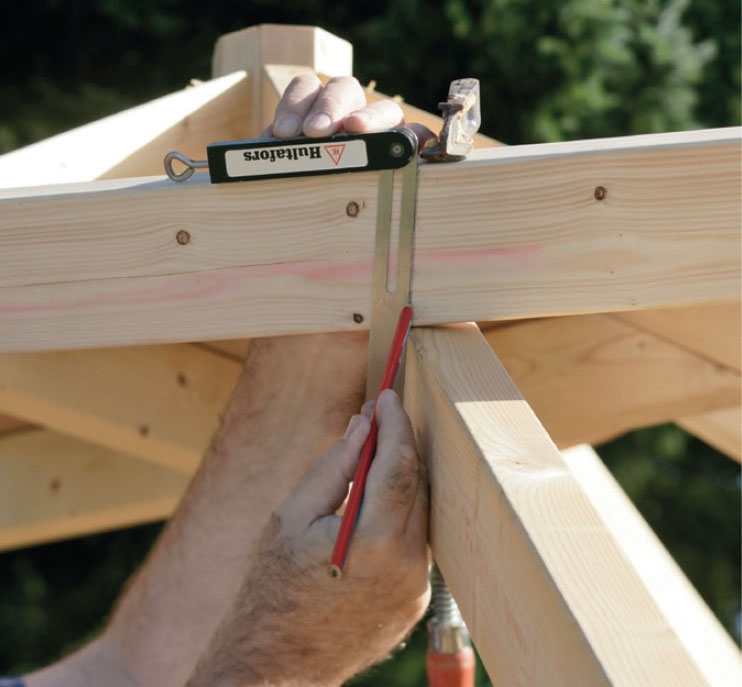

Strek opp den minimale vinkelen, som sperren heller i forhold til utvekslingen. Dette gjør du ved å holde en vinkel som vist, og streke opp med en tømrerblyant på siden av utvekslingen. Gjenta dette i den andre siden.

Strek opp tilspissingsvinkelen på undersiden av utvekslingen, likt i begge ender. Kapp de åtte utvekslingene (L) med en kapp-/gjærsag. Finjuster eventuelt vinklene litt, hvis utvekslingen ikke ligger nøyaktig mot sperrene.

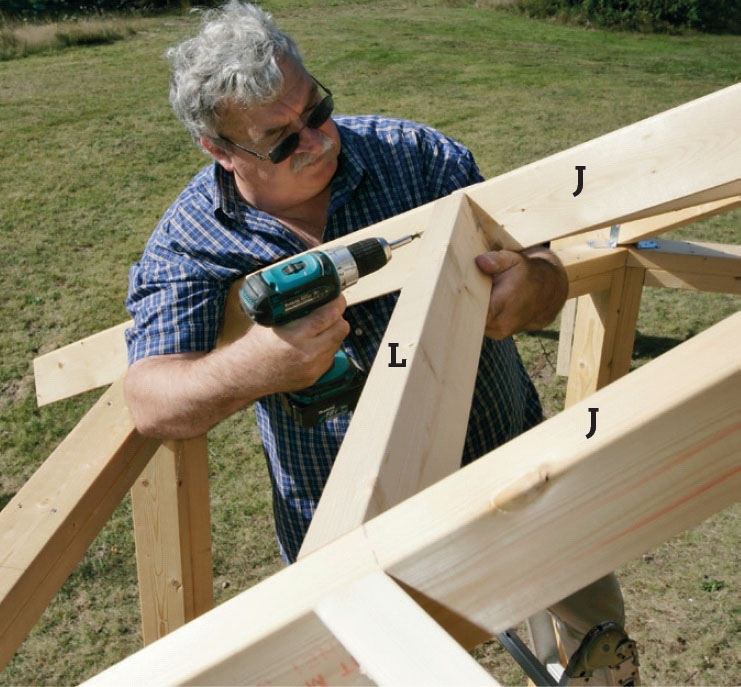

Press på plass utvekslingene (L), og skru dem fast med to stk 5 x 100 mm skråstilte skruer i begge sider.

VIKTIG! Overkant på utvekslingen skal ligge i plan med overkant av sperrene.

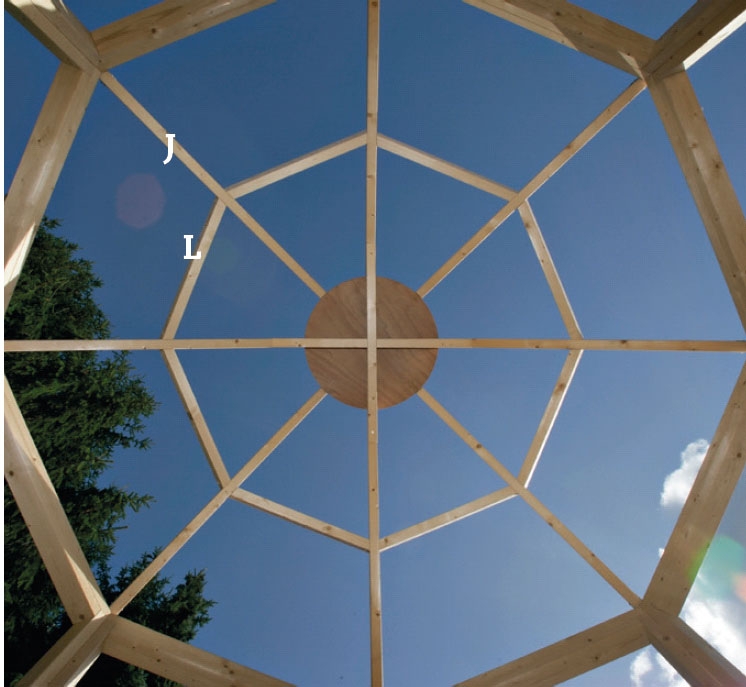

Det blir flott! Samtlige åtte utvekslinger er tilpasset og satt fast. De ligger parallelt med toppsvillene, de er 70 cm lange og de halverer hvert av trekantfeltene.

Les fortsettelsen i del 2
