Intro
Veiledning
01
Finn riktig plassering
3
Trinn
Når du skal plassere et skjul, er det en god idé å rette det inn etter omgivelsene. Ligger det tett på huset, bør de to bygningene stå parallelt eller vinkelrett på hverandre. Skal skjulet stå ved en hekk, blir det fint om det følger hekken.
Dette skjulet skal stå på en steinterrasse. Derfor er det naturlig å orientere det etter belegningen, slik at det ikke ser ut som det står skjevt. Ligger steinene pent, er det ikke nødvendig å ta opp alle sammen når du bygger.

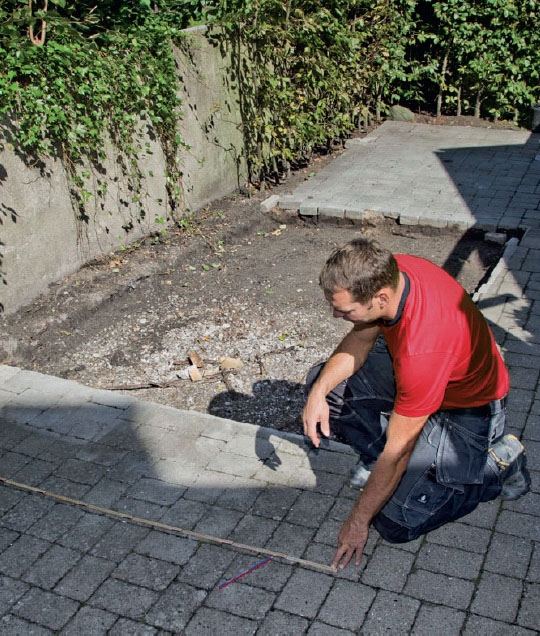

Begynn med å finne en riktig plassering for skjulet, og rett det inn etter omgivelsene. Her setter vi skjulet slik at det følger den eksisterende belegningen.

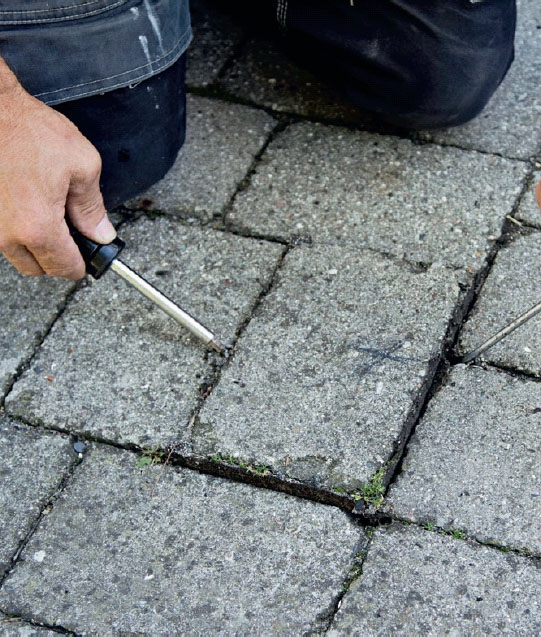

Ta opp belegningsstein der stolpene skal graves ned. Du trenger ikke å ta opp flere enn nødvendig; da får du både plane og rene omgivelser å jobbe på.
02
Først skal alle stolpene reises
3
Trinn

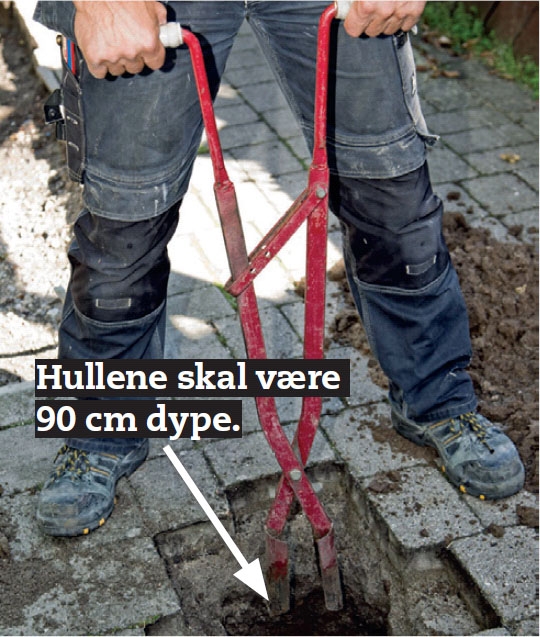

Stolpene skal ned 90 cm, som er frostfri dybde her. Men de trenger ikke å bli støpt fast.
Lag en målsatt arbeidstegning før du starter, slik at du kan tilpasse stolpeavstanden etter hva du vil ha i skjulet.
Her har vi for eksempel satt to av stolpene med 62 cm avstand, slik at det akkurat kan ligge en benkeplate under vinduet. To av de andre stolpene står med en avstand på 100 cm, slik at det er plass til en dør mellom dem.

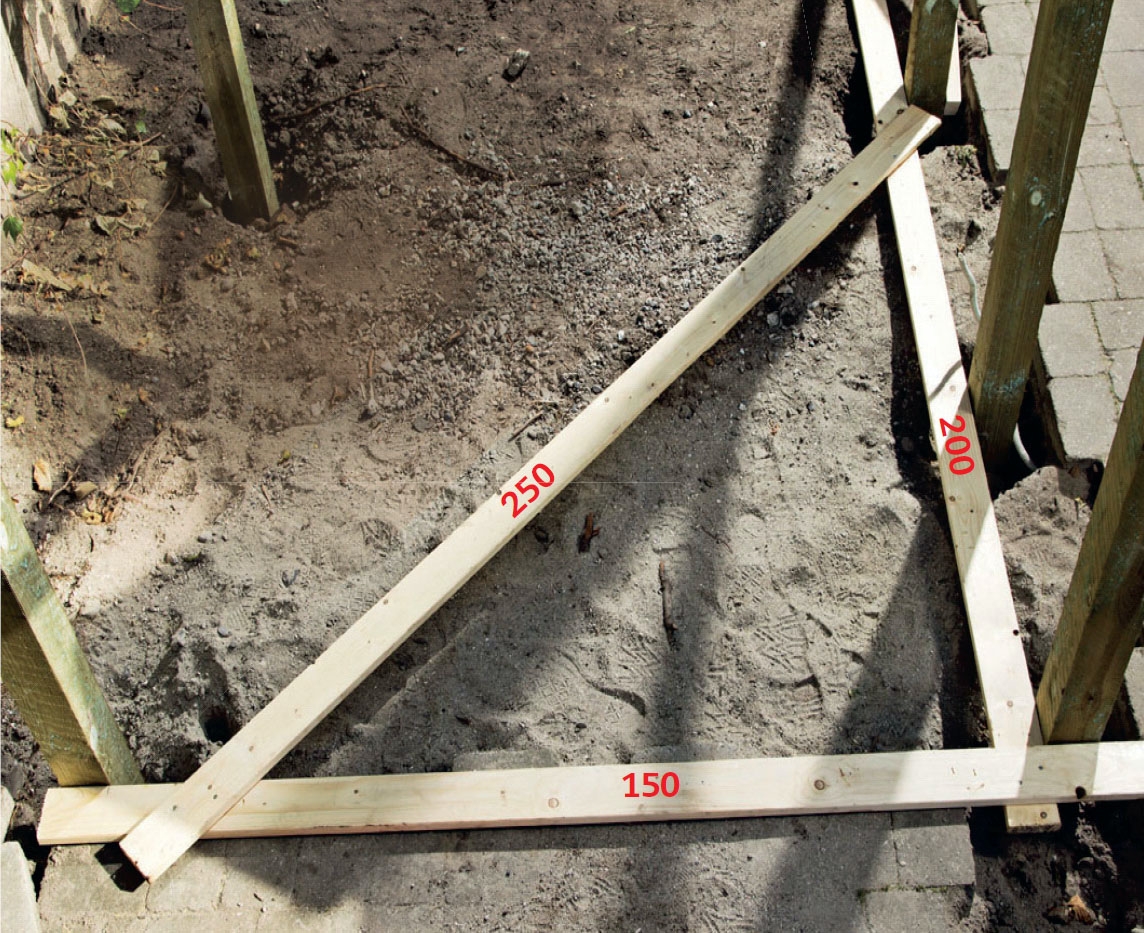

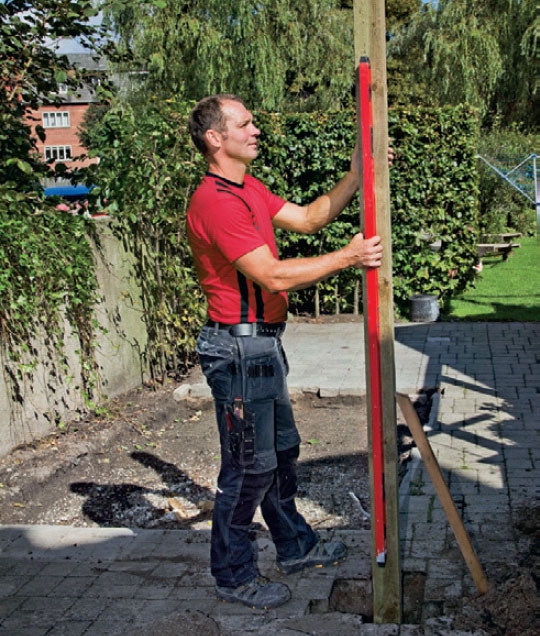

Reis den første stolpen, og stamp godt rundt den til den står fullstendig i lodd. Du trenger ikke å avstive når du er 90 cm i bakken, selv om du ikke støper. Sett deretter på neste hjørnestolpe på samme vegg.

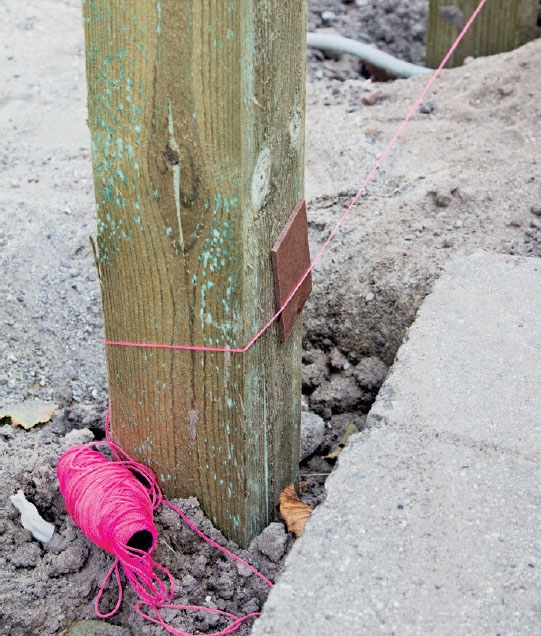

Spenn ut en snor mellom stolpene, og legg en avstandskloss (3 mm) bak snoren, slik at den kommer litt ut fra stolpen. Sett de neste stolpene etter snoren, og sørg for å holde 3 mm avstand.
03
Toppsvillen settes opp
4
Trinn
Toppsvillen legges i utskjæringer i toppen av stolpene. For å finne svillens nøyaktige plassering, skal du sette den opp midlertidig, og streke opp på alle stolpene der hakkene skal være. Legg svillen løst oppå skrutvinger, som du har satt på de ytterste stolpene. Rett inn med hjelp av et vater før du streker opp.

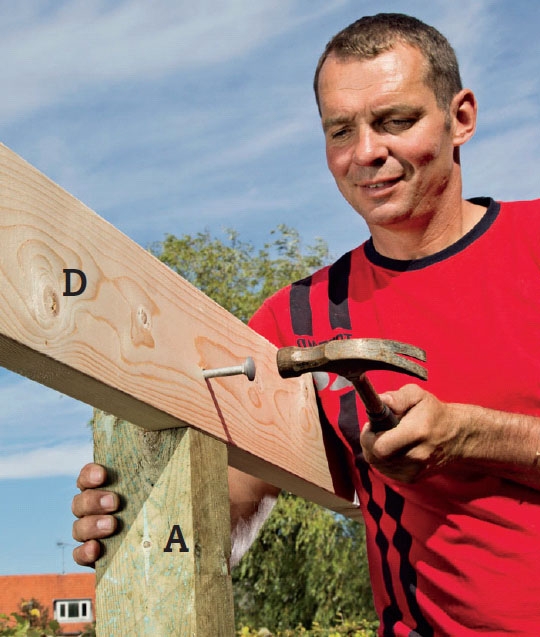

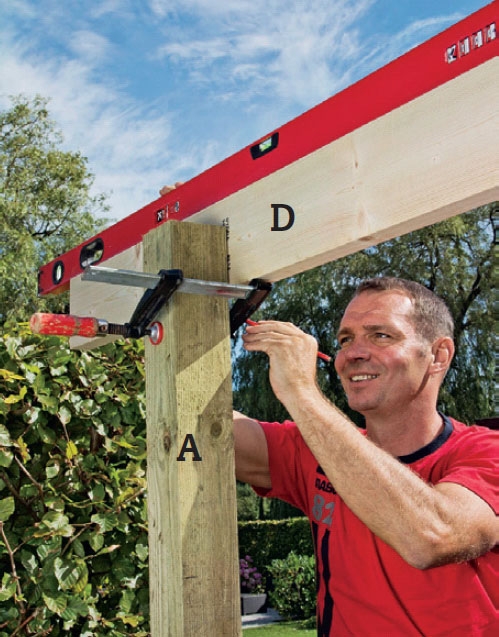

Sett fast toppsvillen (D) på de fremste stolpene (A) med skrutvinger, slik at du kan se hvor høyt den skal sitte. Sett tvingen under bjelken i stedet for å spenne den fast. Da er det enklere å justere høyden.

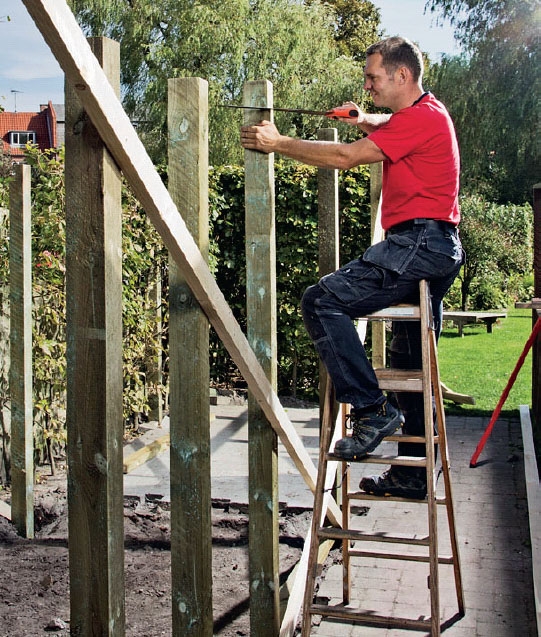

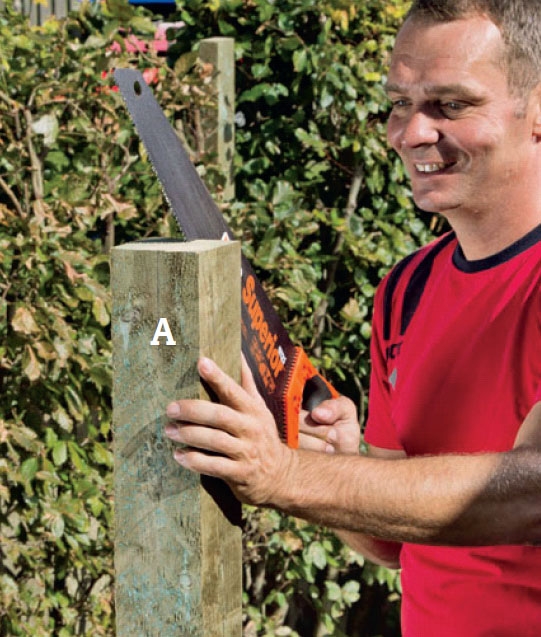

Sag hakk i stolpene til toppsvillen når du har merket opp etter den bjelken du satte opp midlertidig med skrutvingene rett før.
Hakkene skal være mindre enn du tror. Sag dem cirka 2,5 cm lavere enn svillens høyde, slik at taket ikke ligger på. Her sages det et hakk i stolpen på 48 x 120 mm.
04
Tilpass sperrene og skru dem på
2
Trinn

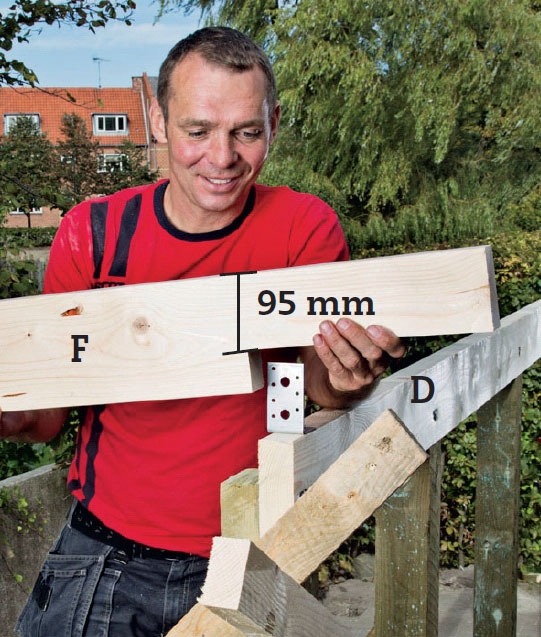

Sperrene er 148 mm høye, det samme som toppsvillen. Men for at gesimsene, og vindskiene, ikke skal bli for høye, skal du skjære ned sperreendene slik at de blir 95 mm høye. Det har betydning for høyden på vindskiene; det ser nemlig ikke pent ut at vindskiene er mer enn ett enkelt bord høyt, når bygningen ikke er større enn denne.

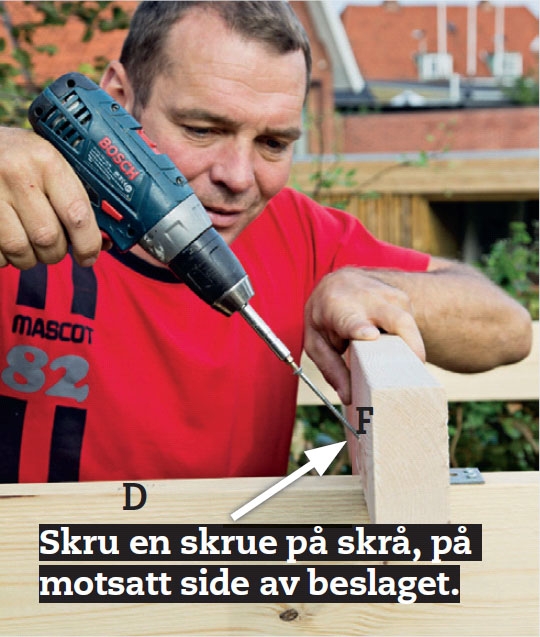

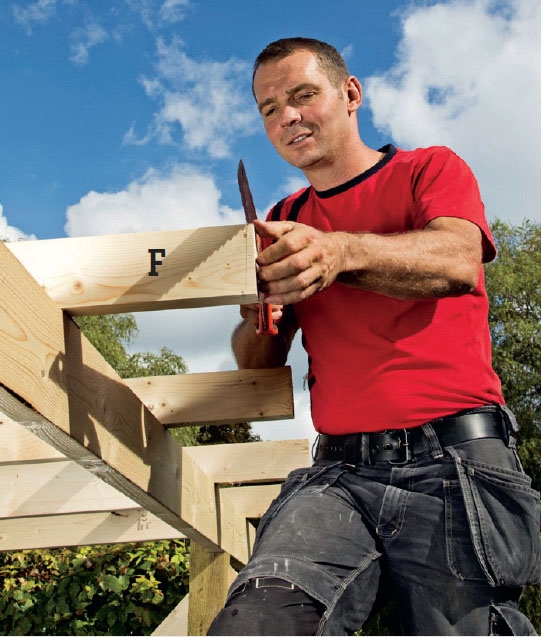

Skjær til begge ender på sperrene (F) der de stikker utenfor svillen (D). Da kan du klare deg med ett enkelt vindskibord hele veien rundt.
05
Bunnsvill og musesperre
3
Trinn

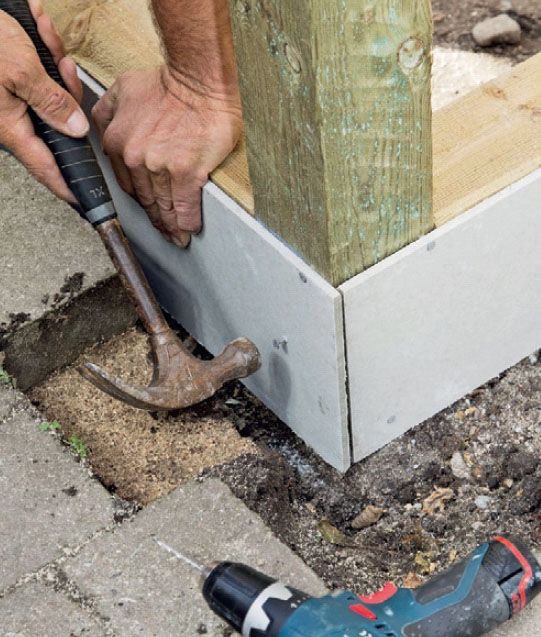

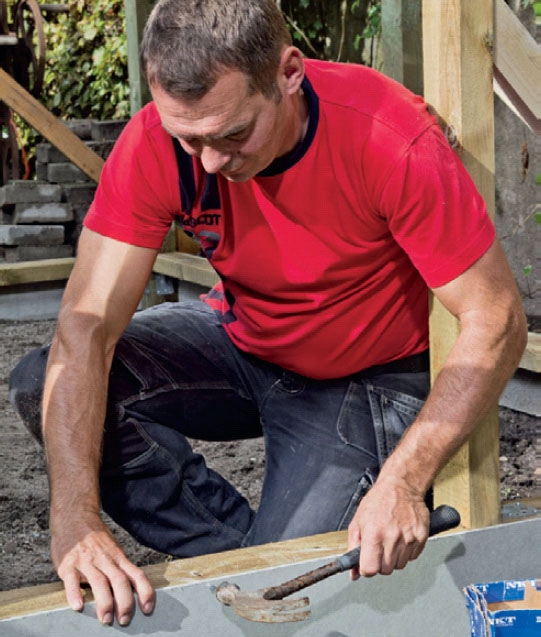

Mellom stolpene skrus det en bunnsvill (E) av 48 x 98 mm impregnert konstruksjons-virke, som festes med vinkelbeslag. Svillen skal ligge på bakkenivå, og også holde fast musesperren. Den består av 30 cm høye plater av fibersement, som graves ned og spikres fast til bunnsvillen med pappspiker.

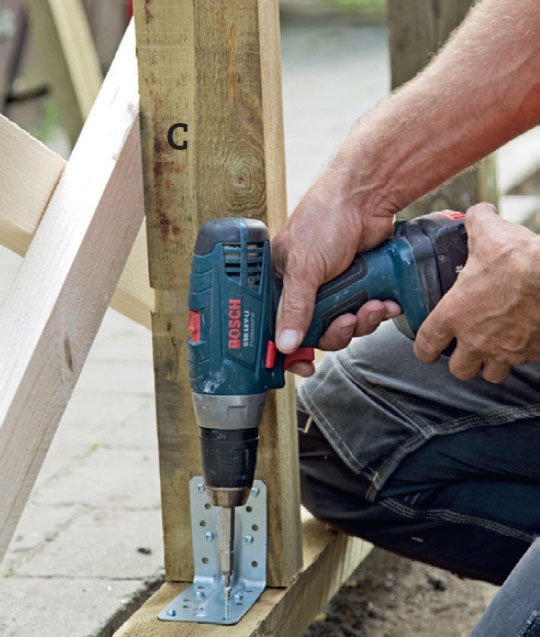

Sett opp ekstra stolper (C) av 48 x 98 mm bjelker på bunnsvillen (E) der spennet er for stort. Fest dem med vinkelbeslag.
Så skal musesperren på. Sag platene i riktige lengder. Hvis platene passer til høyden du skal ha, kappes de bare i lengden.
06
Strekkbånd i sider og tak
2
Trinn

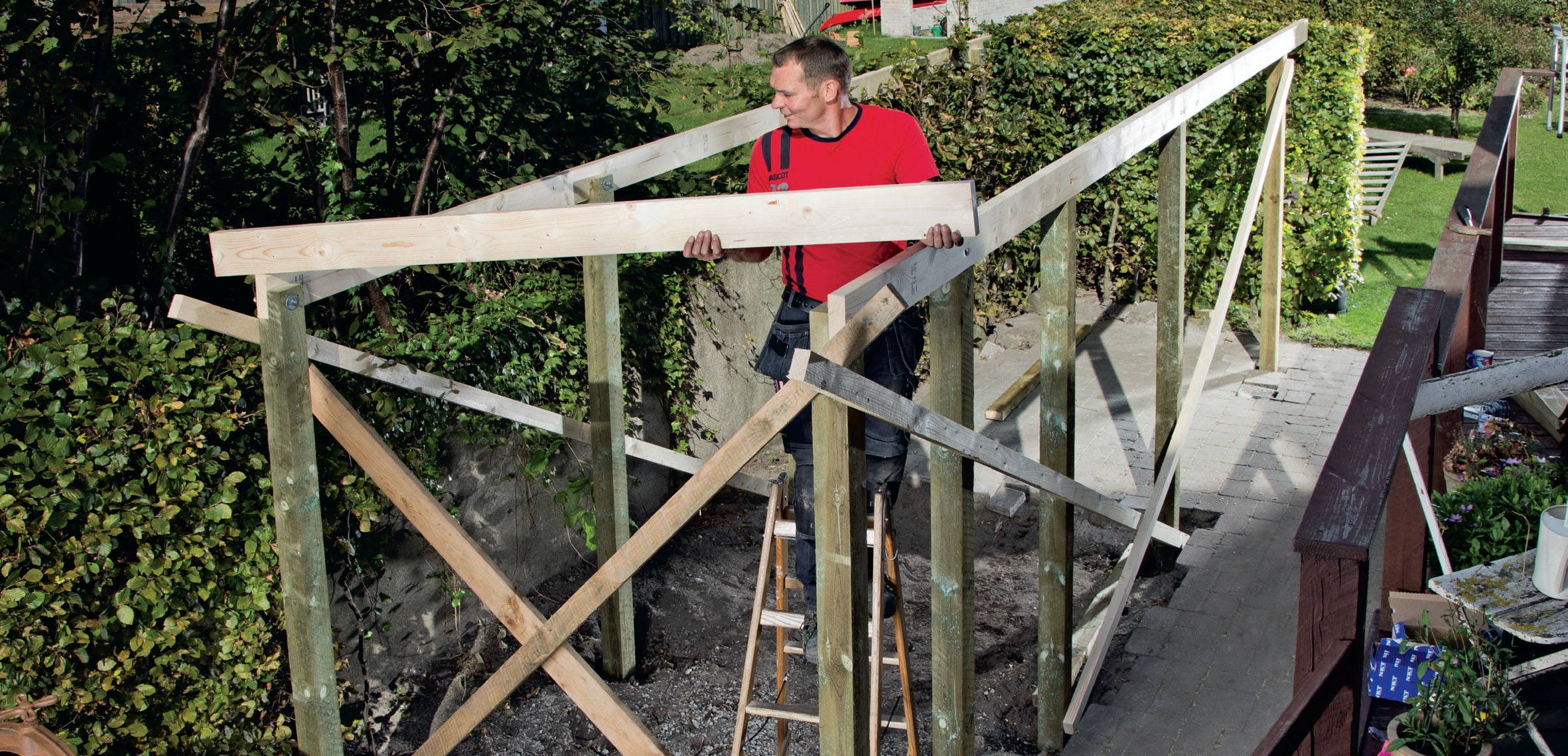

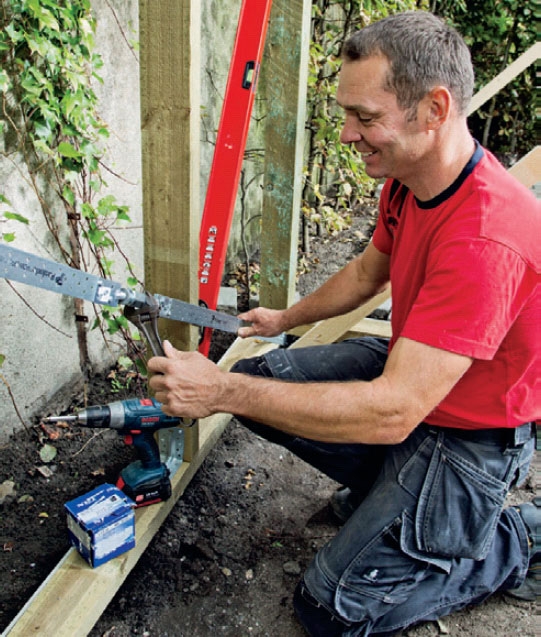

Skjulet skal stabiliseres i sidene og i taket, slik at det ikke vrir seg eller blir blåst over ende i hard vind. Kjøp ferdige vindavstivningssett i et byggvarehus, og monter etter anvisningene.

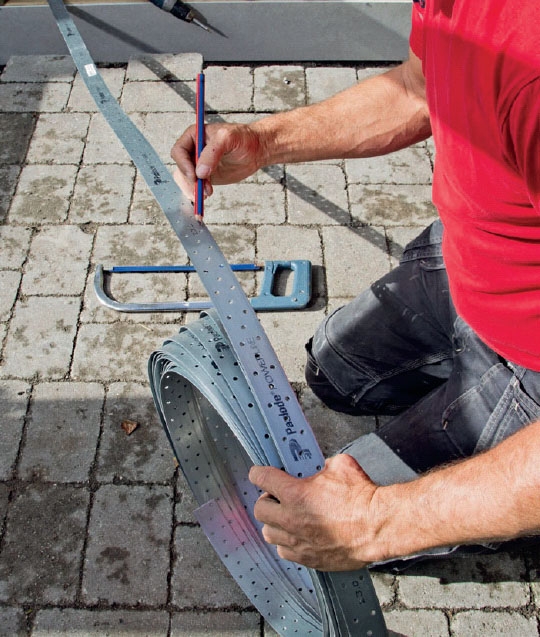

Mål opp strekkbåndene, og sag dem til med en baufil. Lag dem heller litt for lange enn litt for korte.
07
Sperrer og taklekter
3
Trinn

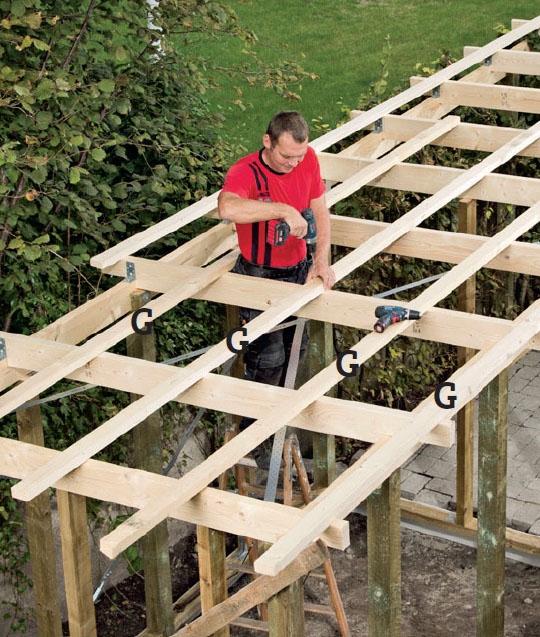

Når sperrene er på plass og all vindavstiving er montert, skal du legge taket. Kapp til sperrene (F) i riktig lengde, og skru på taklektene (G) slik at de ligger med den avstanden som anbefales for det du skal ha som takkledning. I dette tilfellet legges lektene med snaue 50 cm avstand.

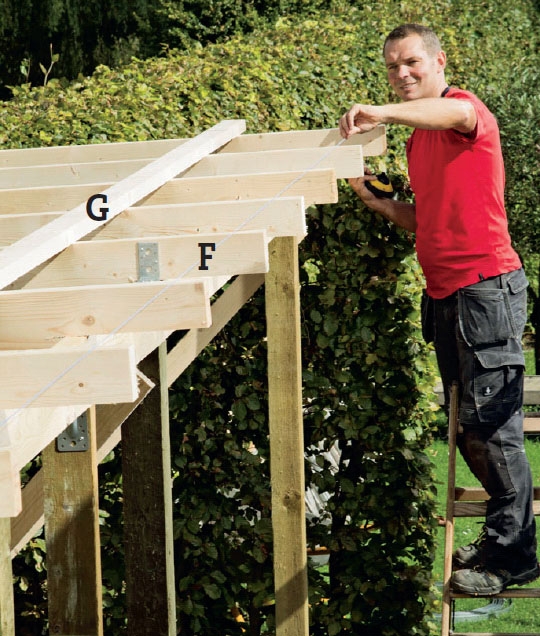

Marker med en krittsnor på sperrene (F) hvor stort takutstikket skal være. Her skal det være to bords bredde, pluss luft, i alt 23 cm.
Kapp sperrene etter streken, slik at de blir akkurat like lange. Ujevne lengder blir stygt fra undersiden.
08
Sterk fasadekledning
4
Trinn
Vi har valgt å bruke trykkimpregnert liggende kledning som fasadebord på skjulet. Kledningen er 19 mm tykk. Den er utstyrt med fjær og not, og av en bedre kvalitet enn mange vanlige kledningstyper du ellers finner i byggvarehusene.

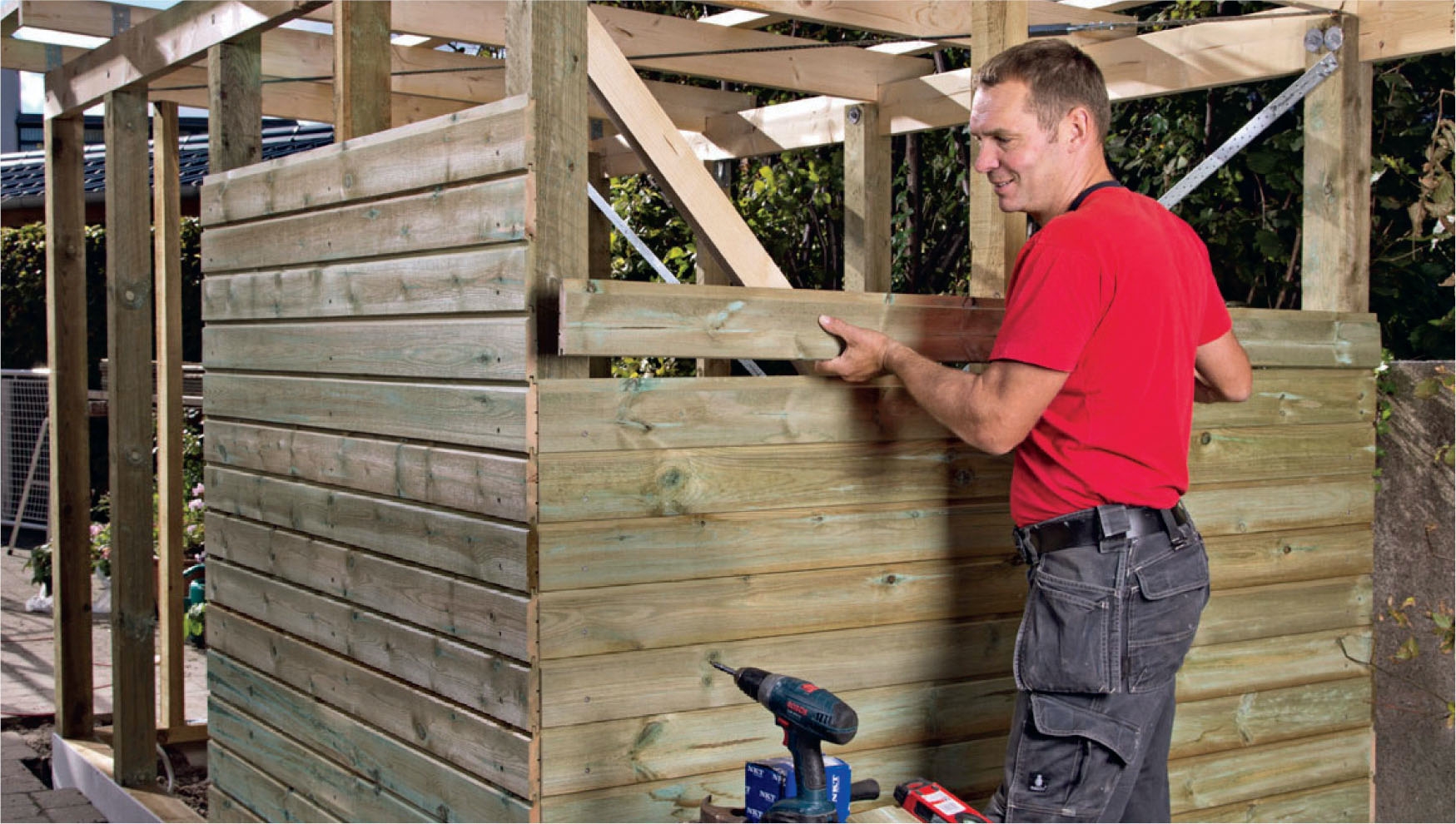

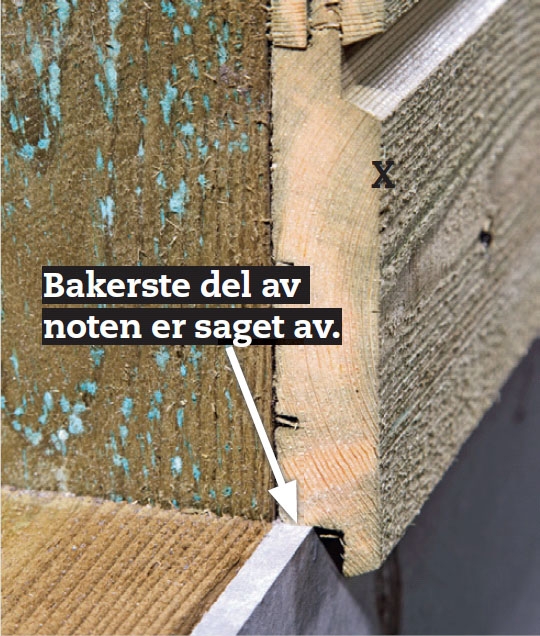

Skru på kledningen (X). Først skal du f erne den bakerste delen av noten på det nederste bordet, slik at det kan gå ned over musesperreplatene og danne en vannese.

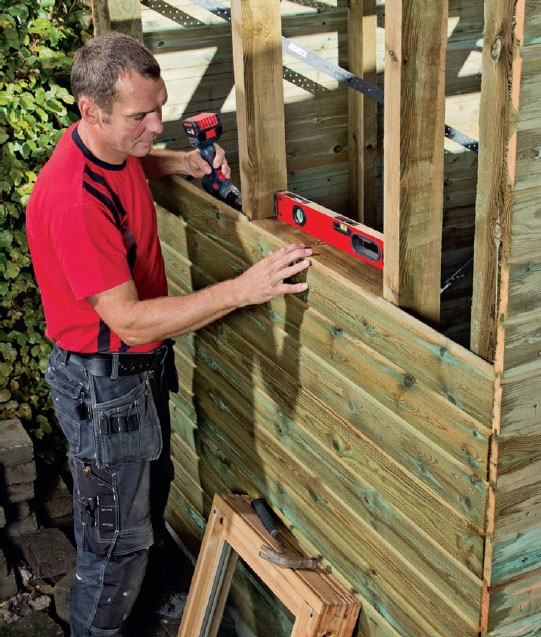

Fortsett med å skru på bord, og kontroller fortløpende med vateret at de ligger vannrett. Når du kommer dit vinduet skal være, monterer du en vannrett losholt av en bit fra en 48 x 98 mm stolpe.

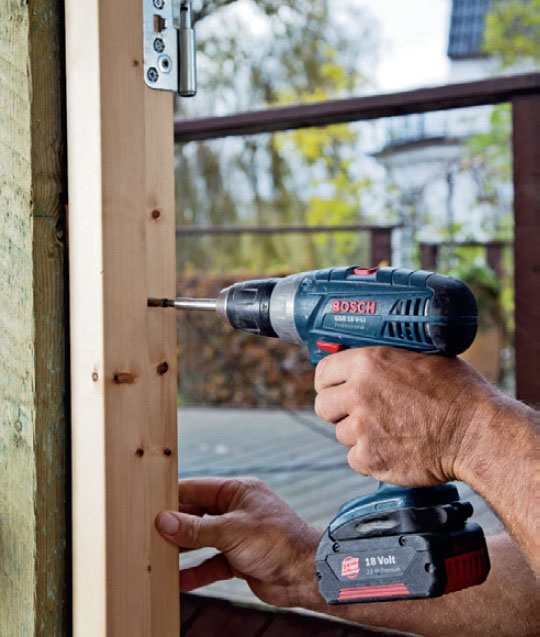

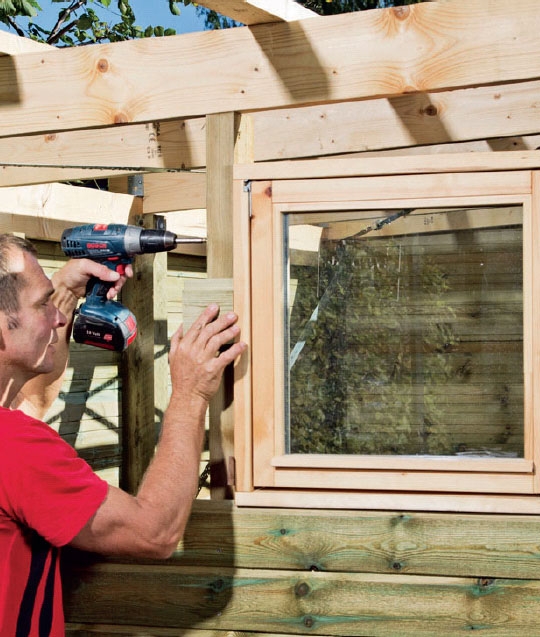

Skru fast vinduet fra motsatt side av stolpen, slik at du ikke får synlige skruer i vinduet. Bruk 5 x 100 mm skruer - det er greit ettersom vinduet ikke er så stort.
09
Ståltaket legges raskt
8
Trinn
Takplatene av stål er bestilt i nøyaktige mål. De trenger derfor ikke sages til. Det sparer deg dels for arbeid, dels har det den fordelen at platenes overflatebehandling ikke ødelegges. Derfor motstår de bedre korrosjon og rust.

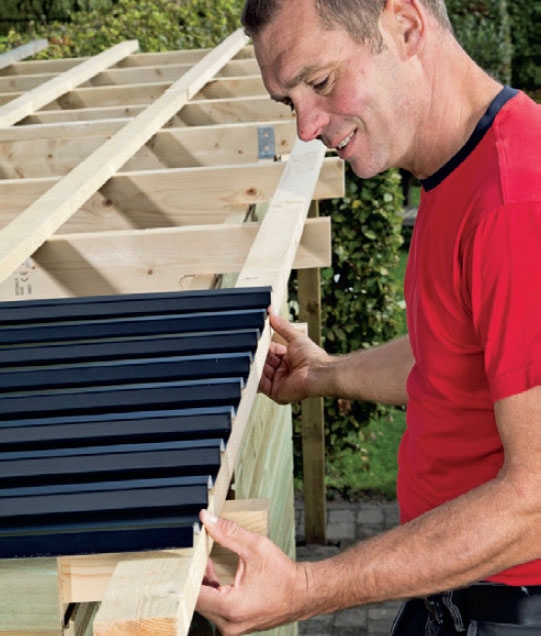

Merk opp på taklektene (G) hvor taket skal slutte. Legg opp en plate, og hold den fast med en tvinge mens du streker opp på lektene.
Sjekk utstikkene. Legg opp den første platen slik at den flukter med fronten, og se om utstikket passer i begge ender og sider.

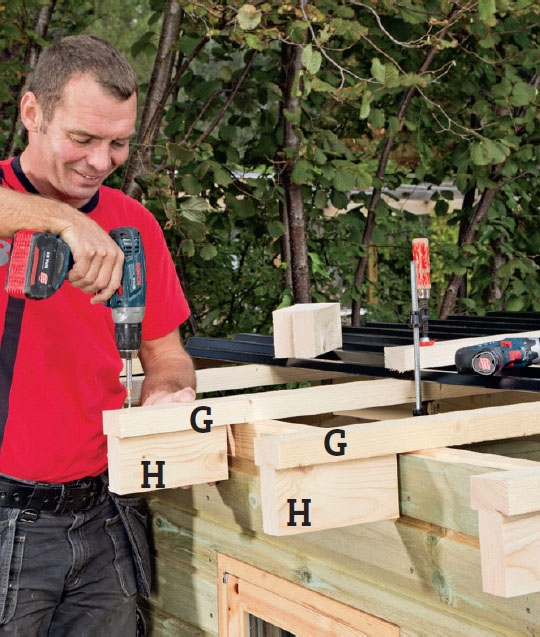

Skru på bjelkebiter (H) på taklektene (G) i begge sider, slik at du får lik høyde på utstikket hele veien rundt. Disse klossene er 230 x 95 mm.

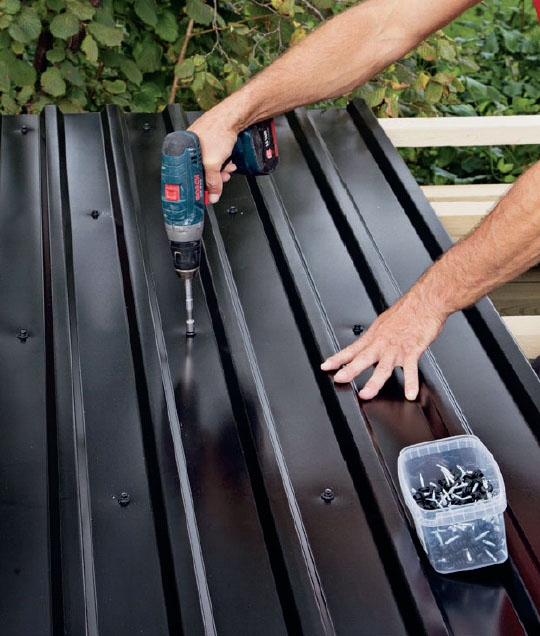

Skru på takplatene med de skruene som følger med. De er selvborende, så du trenger ikke å forbore. Plasser skruene i bunnen av bølgene. Bruk moment på skrumaskinen, slik at skruen ikke presses ned i platen.

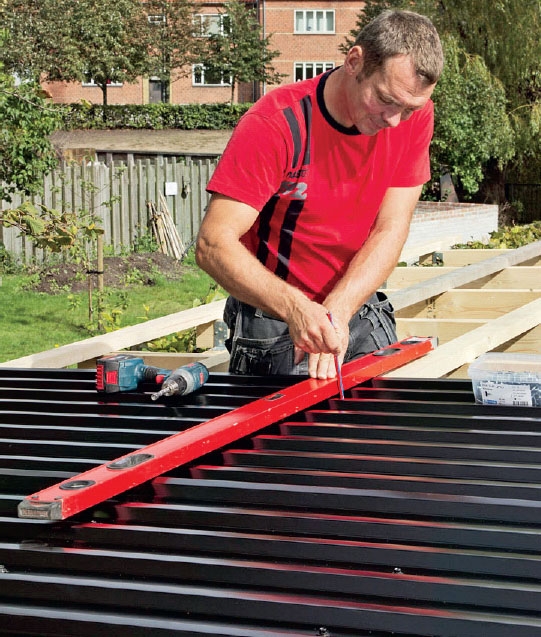

Sett streker på platene, slik at du ikke kommer til å skru ved siden av en lekt - og slik at skruene sitter helt rett.
Skru fast platene i annenhver bølge, men forskjøvet fra lekt til lekt.
Viktig! Skru fast skruene i bølgedalen, slik at platene ikke trekkes skjeve.

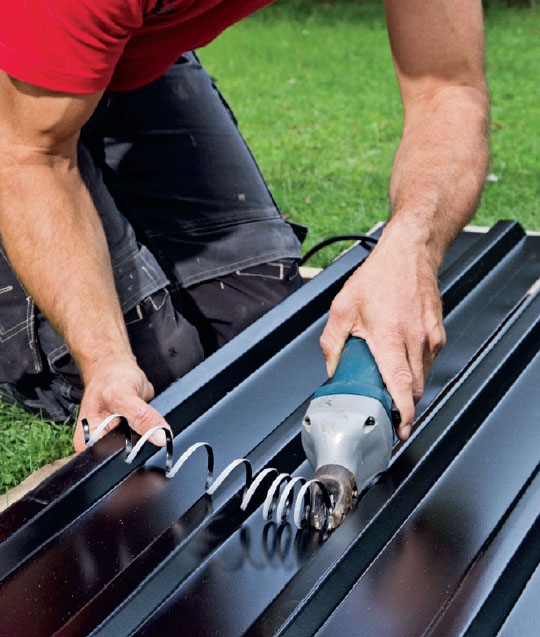

Er du nødt til å skjære til den siste platen på langs, skal du helst bruke en spesiell skjæremaskin - her klarer du ikke å sage pent med en stikksag. Skjær nederst på kanten av en bølge.
10
Vindskibord og beslag
5
Trinn
Når takplatene er på plass, skal du stenge for regnet med vindskibord hele veien rundt. Start med å skru sidebordene inn i taklektene og gesimsklossene (H). La bordene stikke ut på baksiden. Skru deretter på fronten inn i sidebordenes endetre, og avslutt med baksiden. Sag av alle bordene som stikker utenfor. Dermed har du en flott kant hele veien rundt. Oppå vindskibordene skrur du på et beslag, som beskytter vindskibordene mot regn.

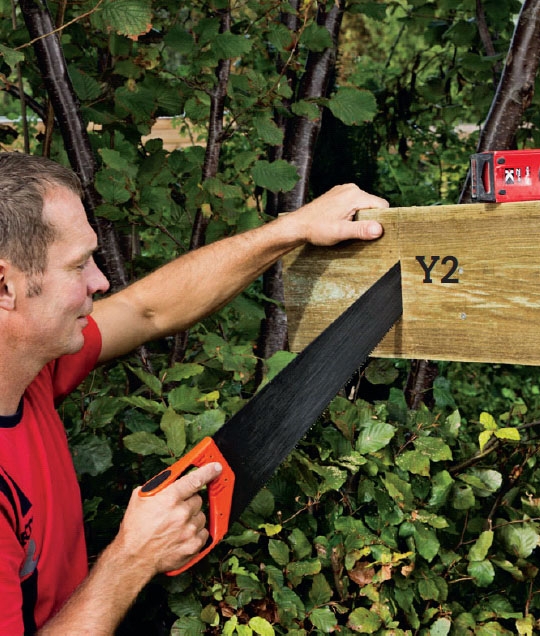

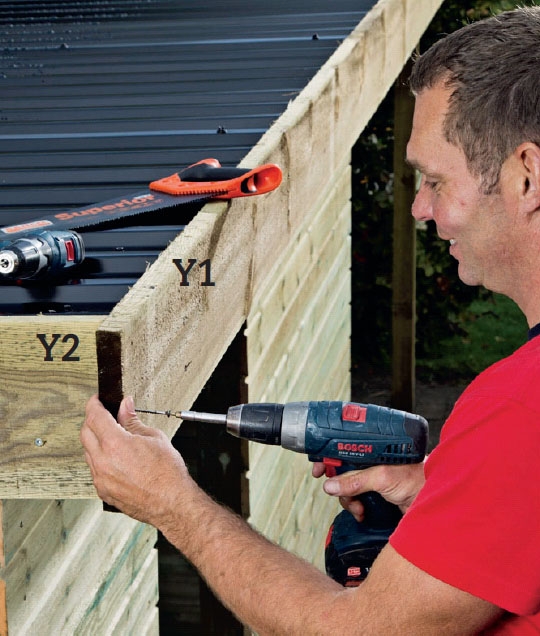

Skru på vindskier (Y). Først sidene, så fronten. Sidene skråkappes, slik at vinkelen blir som takhellingen.
Skru på det fremste bordet. Husk å forbore før du skrur inn i endeveden på sidebordene - ellers sprekker de når skruene skrus inn.

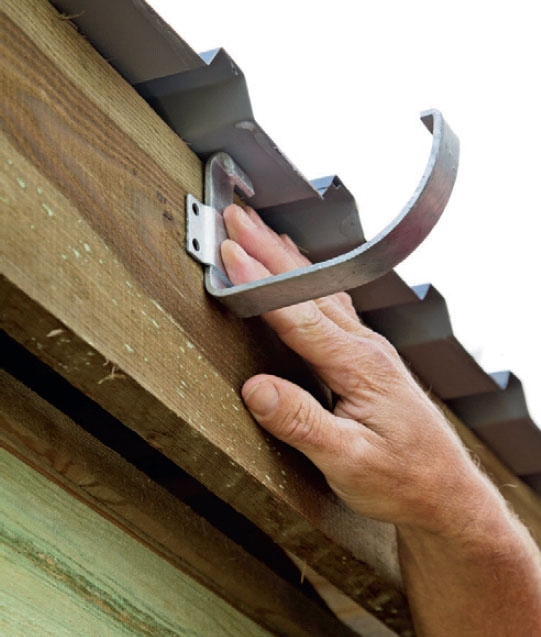

Merk at takplatene stikker 2-3 cm ut over bordet på baksiden. Dermed renner ikke vannet rett ned på bordet. Det gir også mulighet for senere å montere en takrenne på takrennekroker.

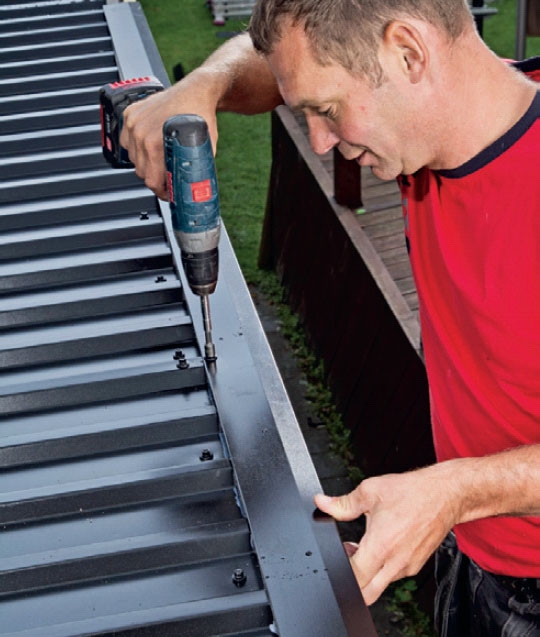

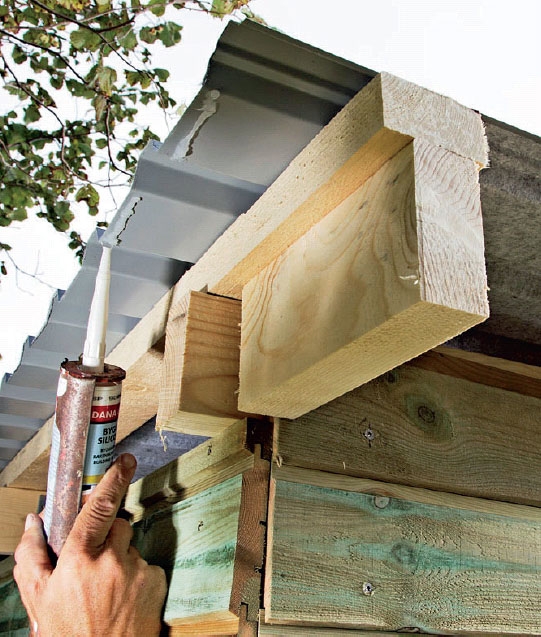

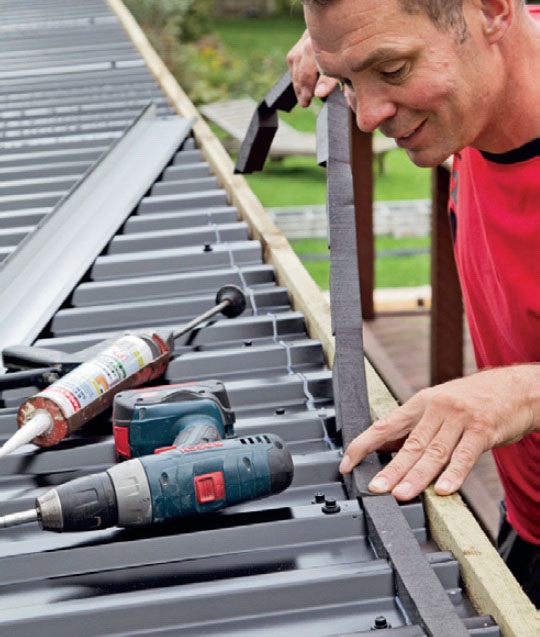

Legg ut tettebånd på takplatene, og legg de spesielle beslagene oppå. Tettebåndene av skumgummi sikrer du med en stripe silikon, slik at de holder seg på plass.
11
Avslutninger og gulv
3
Trinn
Lister på hjørner, samt omramminger rundt vindu og dør, må ikke glemmes. Dels fordi det ser pent ut, dels beskytter det endeveden på kledningsbordene slik at de ikke blir våte. De stenger også regnvann ute, som ellers kunne slått inn i veggen.
Gulvet kan lages på flere måter. For eksempel av den gamle steinen, eventuelt med isolasjon under. Eller så kan du legge et tregulv.

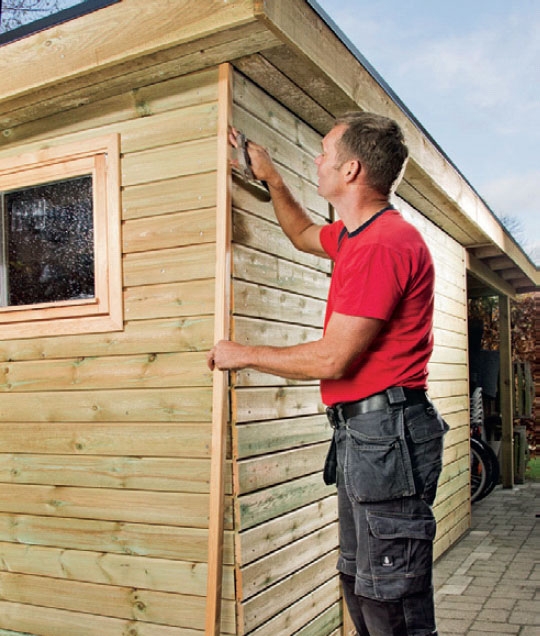

Stift på en hjørnelist i alle hjørner (33 x 33 mm), slik at den dekker hjørnene, og slik at det ikke kan trenge inn vann i endeveden.

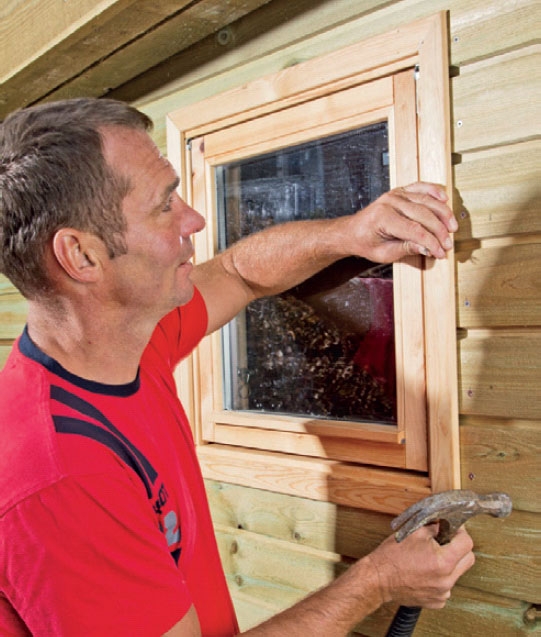

Skjær til vindus-omrammingen. Monter venstre side, samt topp og bunn først. Fest topp og bunn fast i venstre side, og sett på høyre sidelist. Da kan listene presses helt tett sammen.
Materialer
98 x 98 mm trykkimpr. stolper:
• 5 stolper (A) til forsiden à 330 cm
• 4 stolper (B) til baksiden à 300 cm
48 x 98 mm trykkimpr. stolper:
• 5 stendere (C) à 240 cm
• 8 bunnsvill (E), i alt 1440 cm
• 10 gesimsklosser (H) à 230 x 98 mm
48 x 148 mm sperretre:
• 2 toppsviller (D) à 675 cm
• 9 sperrer (F) à 240 cm
38 x 73 mm lekter:
• 5 stk. taklekter (G), i alt 40 meter
Ikke vist på tegning:
22 x 198 mm trykkimpregnerte vindskier:
• 2 vindskier (Y1) på langs à 770 cm
• 2 vindskier (Y2) på sidene à 240 cm
19 x 123 mm trykkimpregnert liggende kledning:
• 110 meter kledningsbord (X)
19 x 98 mm trykkimpregnerte bord:

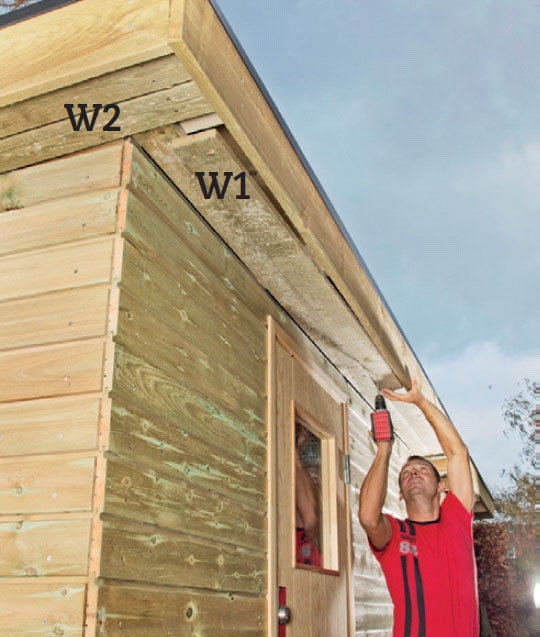

• 3 bord under gesimsen (W1) à 420 cm
• 4 bord under gesimsen (W2) à 240 cm
Dessuten:
• 7 x 109 cm Lindab takplater à 238 cm
• Dører, vinduer, vindskibeslag, tettebånd, skruer, spiker, strekkbånd (NKT), klar byggsilikon
Tidsforbruk
Regn med 8-10 dager, avhengig av hvor øvet du er som gjør det selv-håndverker.
Pris
Cirka 20.000 kroner for materialene.
Vanskelighetsgrad
Hvis du kan bruke en sag, et vater og et målebånd, så kan du også bygge dette skjulet. Bare følg anvisningene.

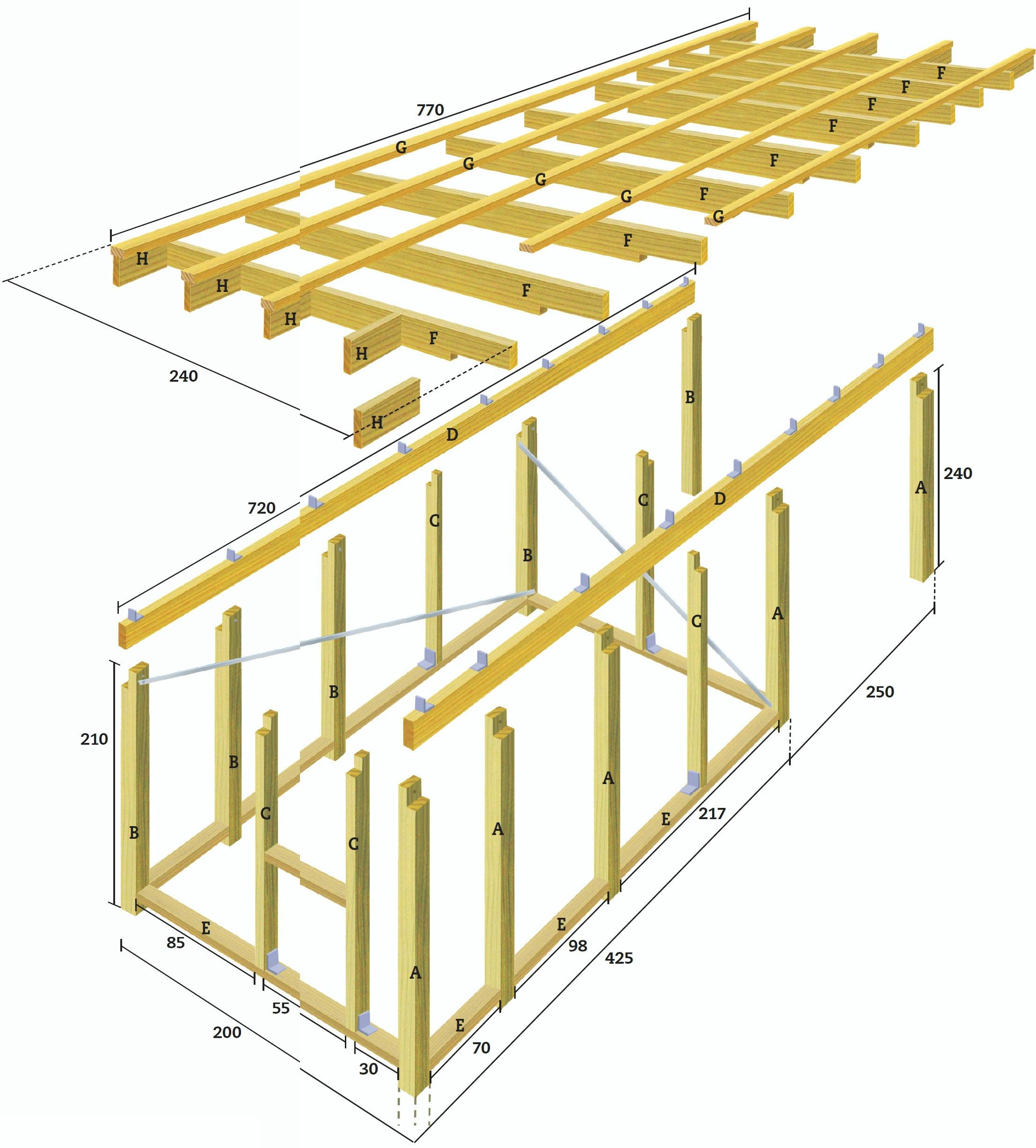

Tegning
Slik er skjulet bygget
Loddrette stolper, en svill i topp og bunn, sperrer og taklekter. Det er egentlig alt dette skjulet består av når tak og kledning er fjernet. Vi har for oversiktens skyld ikke tegnet inn takplater, vinduer og dør.
