Spesifikasjoner, dimensjoner og priser

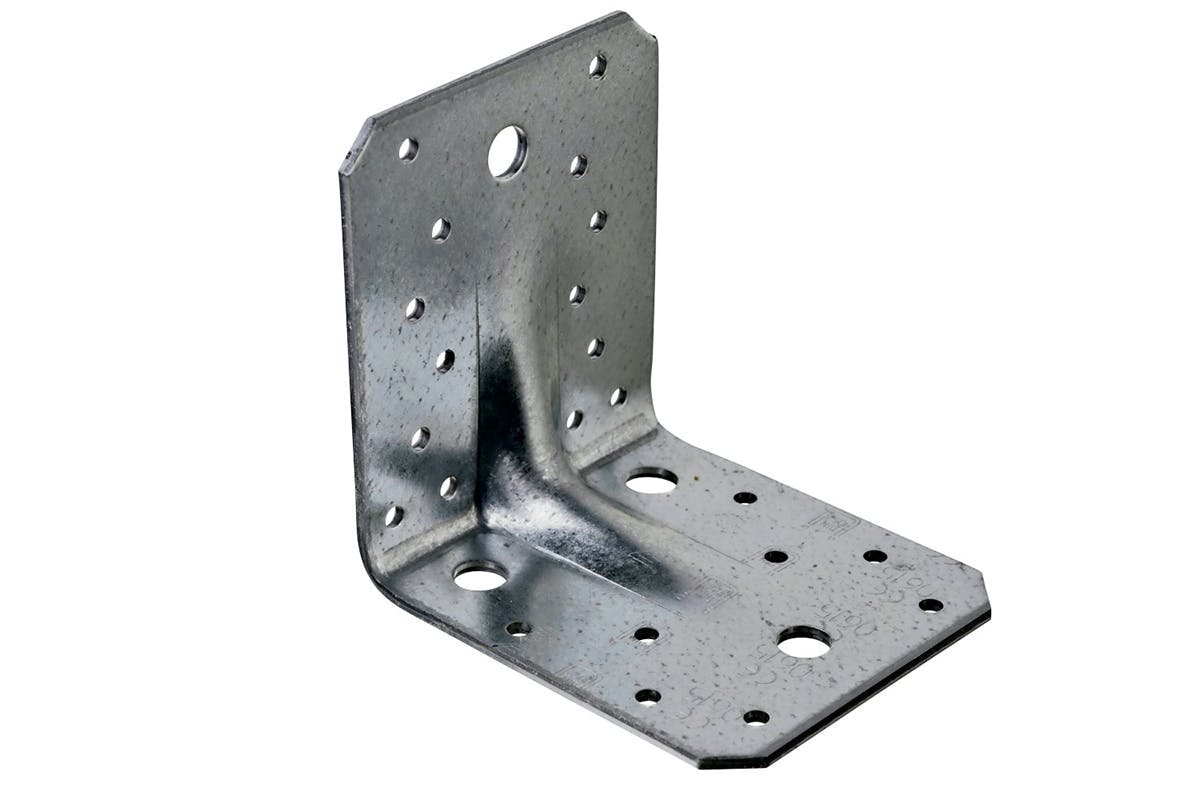

Beskrivelse: Vinkelbeslag
Vinkelbeslag er stålvinkler som brukes til å sammenføye treverk i ulike konstruksjoner. Tilgjengelig i flere versjoner.
Vinkelbeslag – også kjent som bygningsvinkler eller bare vinkler – er nesten ikke til å komme utenom når man skal bygge større prosjekter som boder, carporter, annekser, terrasseoverbygg eller andre konstruksjoner der flere stykker treverk skal settes sammen.
Vinkelbeslag brukes også til å feste trevirke til betong, for eksempel en svill som skal forankres til et betongdekke.

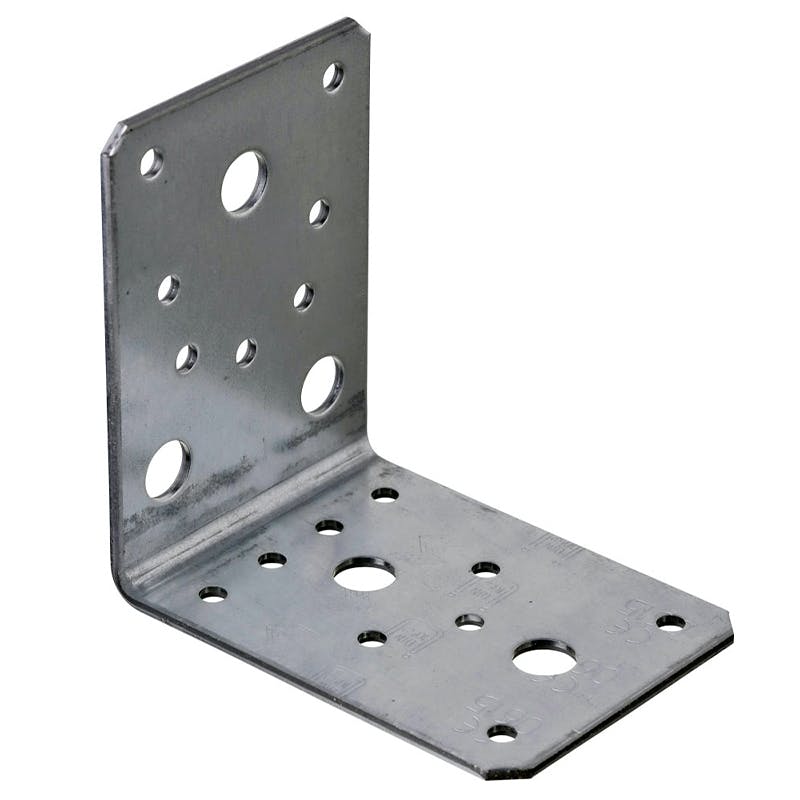

Vinkelbeslag finnes i mange utførelser. De vanligste er standardvinkelen, som ganske enkelt er et stykke bøyd stål med hull for skruer, og den ribbeforsterkede vinkelen med ekstra styrke.
Priseksempel
- 5-100 kroner
Oppdatert januar 2025
Prisen øker med størrelse og styrke (f.eks. ribbeforsterkning). Nedenfor er to eksempler.
- Vinkelbeslag 50 x 50 x 35 mm: 6 kroner
- Vinkelbeslag, ribbeforsterket, 170 x 110 x 95 mm: 69 kroner
Hvor brukes: Vinkelbeslag
Vinkelbeslag brukes til sammenføyning av bjelker eller annet trevirke i konstruksjonsformål.
Du kan sette sammen to bjelker, for eksempel en svill og en sperre til carporten, uten beslag. Det krever imidlertid litt tilpassinger i stolper, sviller og sperrer, og det er ingen enkel oppgave.
Vinkelbeslagene gjør det mye lettere å lage solide sammenføyninger.
Vinkelbeslagene kan også brukes til å feste bjelker til et betongdekke. Det kan for eksempel være en bunnsvill.
Fordeler
- Rask og enkel montering
- Tilgjengelig i mange størrelser
- Tilgjengelig i forsterkede varianter
- Tilgjengelig i alle byggvarehus
Ulemper
- Mindre pene enn skjulte treskjøter
- Krever riktig montering for optimal styrke
Styrke
Middels til høy
Styrken til et vinkelbeslag avhenger av størrelsen, tykkelsen på metallet og om vinkelen er forsterket eller ikke. Og om du setter skruer eller spiker i de riktige hullene.
En liten, enkel vinkel vil ikke tåle et sterkt vindtrykk på siden av for eksempel en utebod, mens en større vinkel med ribbeforsterkning har god styrke.
Velg i utgangspunktet en vinkel som er så stor som materialene dine tillater, og hvis du vil være på den sikre siden, bør du velge vinkler med ribber som gir svært høy styrke. Prisforskjellen er begrenset.
Dimensjoner
- Høyde: 50, 60, 70, 90 og 105 mm
- Lengde: 50, 60, 70, 90 og 105 mm
- Bredde: 35, 40, 50, 60 og 90 mm
Vinkelbeslag finnes i mange størrelser. Dette er eksempler på vanlige dimensjoner.
Høyde og lengde refererer til lengden på henholdsvis den ene og den andre av de to sidene av vinkelen.
Se alternativer til vinkelbeslag
Prinsipp

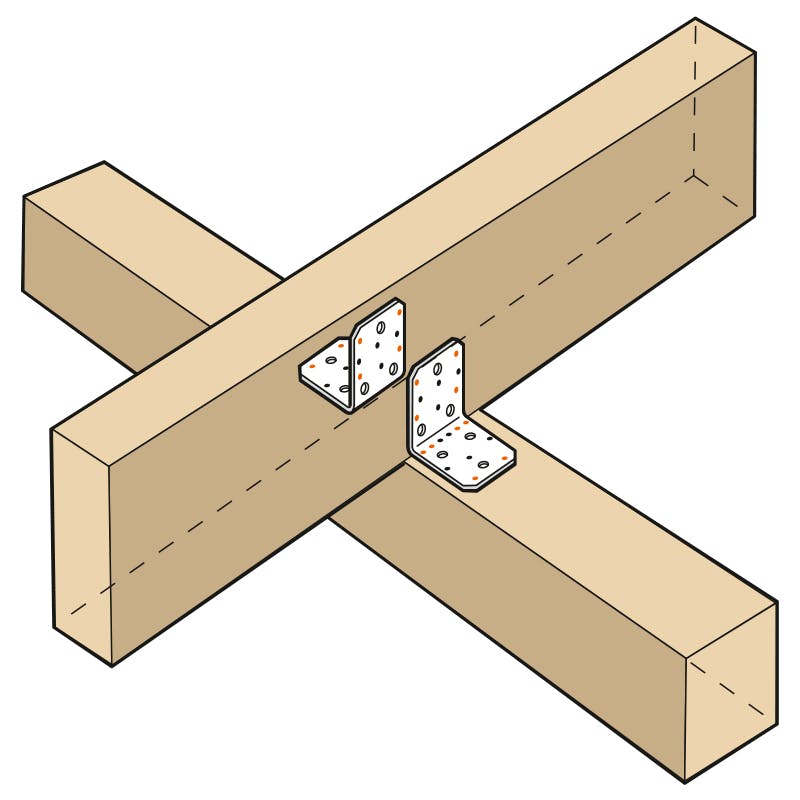

Vinkelbeslag plasseres best parvis når de kan komme til. På tegningen møtes to bjelker. En vinkel på hver side gir størst styrke.
Avstandskravene til skruene er viktige fordi skruer for nær ender og kanter svekker treverket. Hvis du plasserer skruene feil, risikerer du å svekke konstruksjonen. Skruene skal plasseres der hullene er markert med oransje på tegningen.
Du må altså plassere vinkelbeslaget slik at det best mulig oppfyller noen avstandskrav for skrueplassering:
Når trekket er på tvers av treets årer (som i den vertikale delen av beslaget på tegningen), må du holde min. 40 mm avstand til sidekantene og min. 20 mm avstand til enden av bjelken.
Når trekket er på langs av treets årer (som i den horisontale delen av beslaget på tegningen), må du holde min. 40 mm avstand til sidekantene og min. 60 mm avstand til enden av bjelken.
"Trekket" er her et uttrykk for retningen treverket belastes i.
Montering

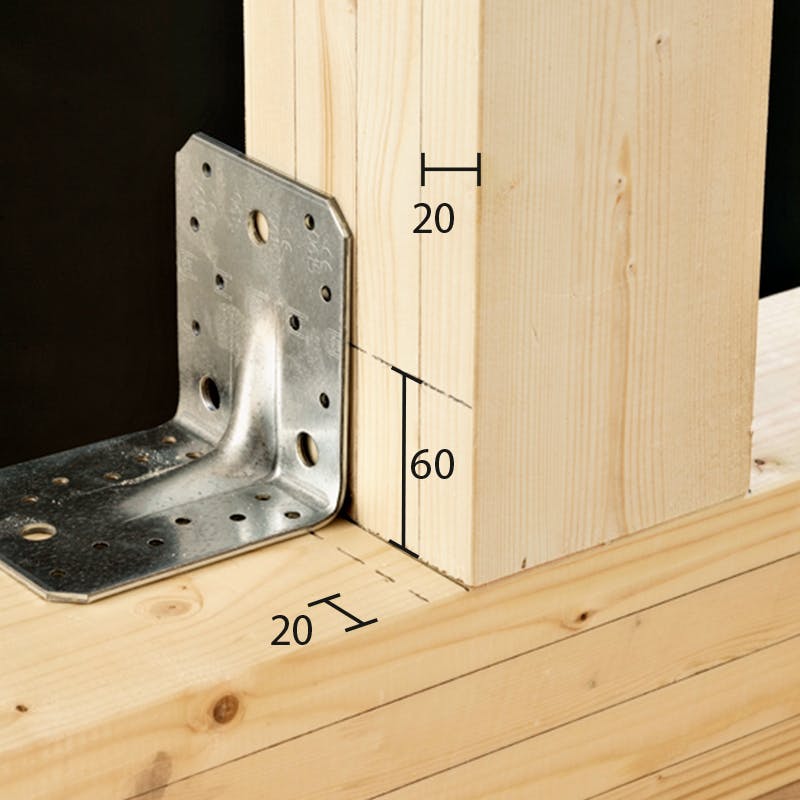

Avstandskravene må overholdes. Her er trekket langs åreretningen på begge bjelkene, så skruene må være minst 20 mm fra kantene og min. 60 mm fra enden av den loddrette stolpen.

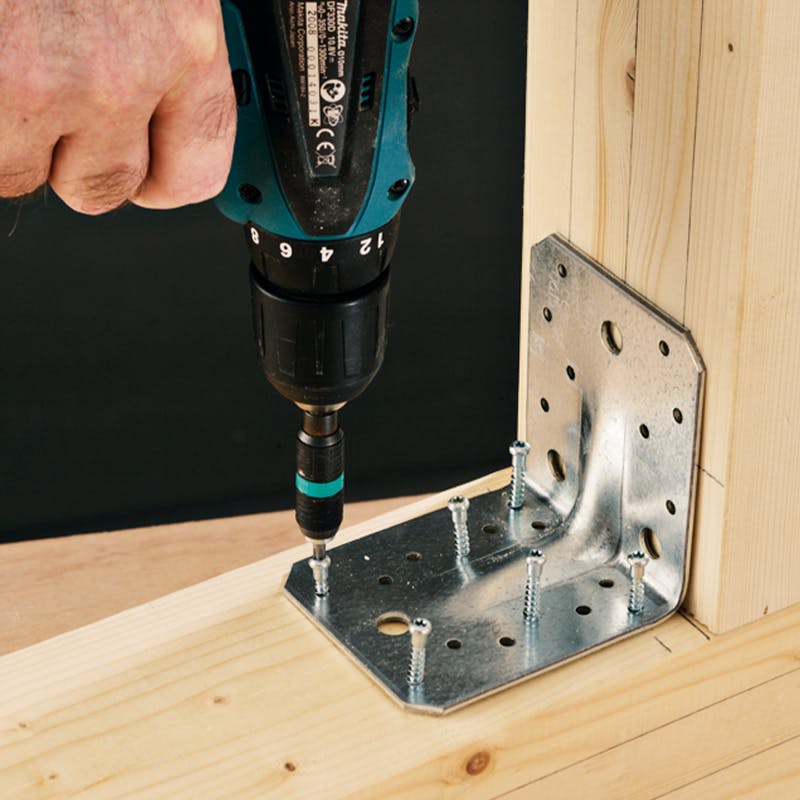

I den vannrette delen av beslaget kan 6 skruer plasseres som vist. De to skruene som er nærmest sammenføyningen mellom bjelkene er avgjørende for å sikre maksimal styrke.
IKKE skru i alle hullene. Dette vil bare svekke konstruksjonen.

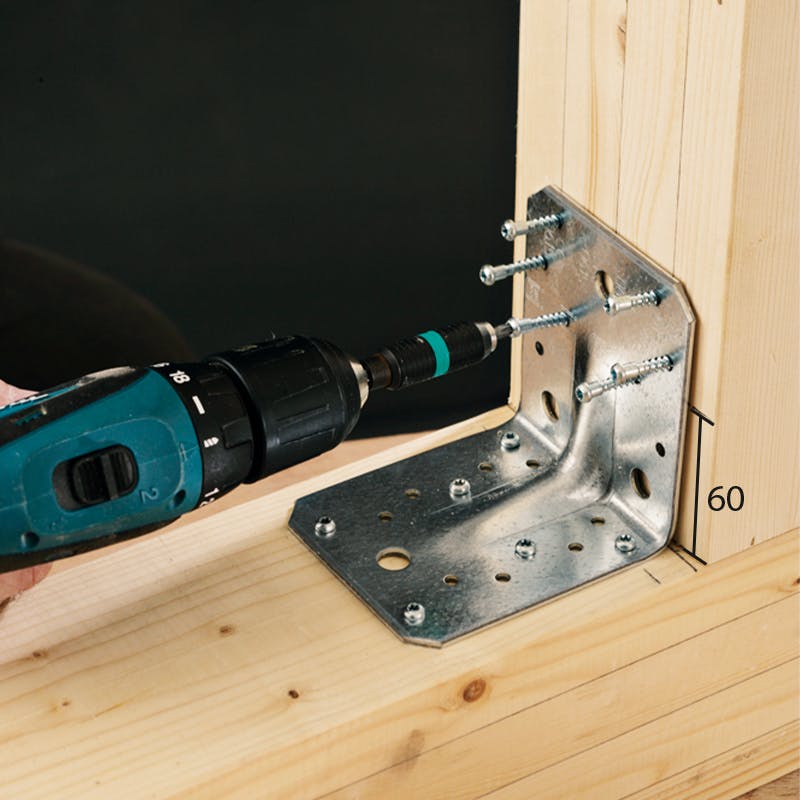

I den loddrette delen kan de 6 skruene plasseres som vist. Det er viktig at det ikke er noen skruer nærmest sammenføyningen, fordi den er for nær enden av treet.

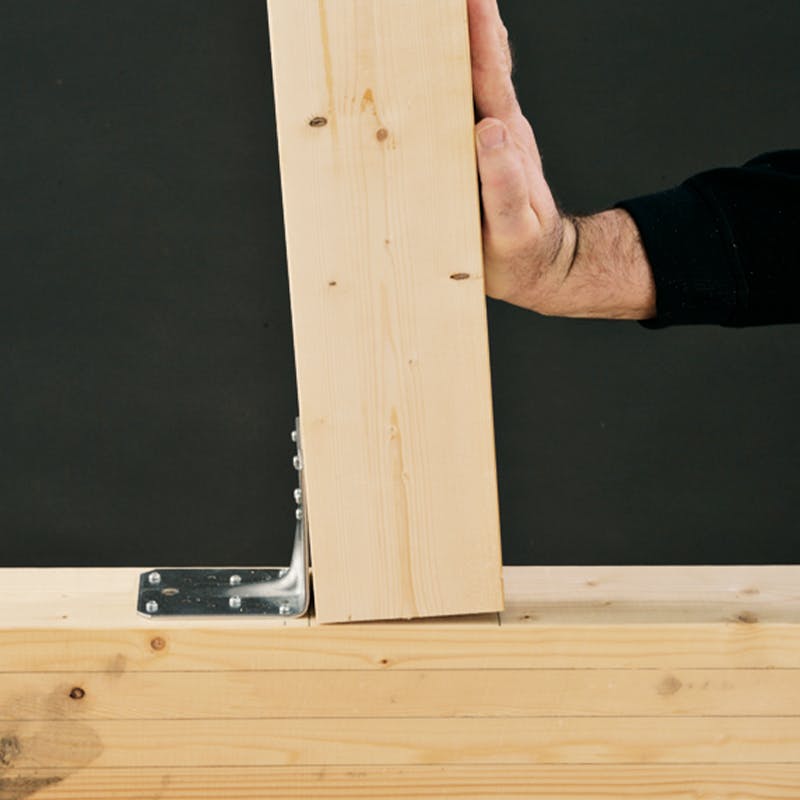

Vinkelbeslaget holder nå den loddrette stolpen godt på plass hvis belastningen (f.eks. et vindkast) kommer fra den ene siden. Men i den andre retningen, som du ser, tåler den ikke trykket.

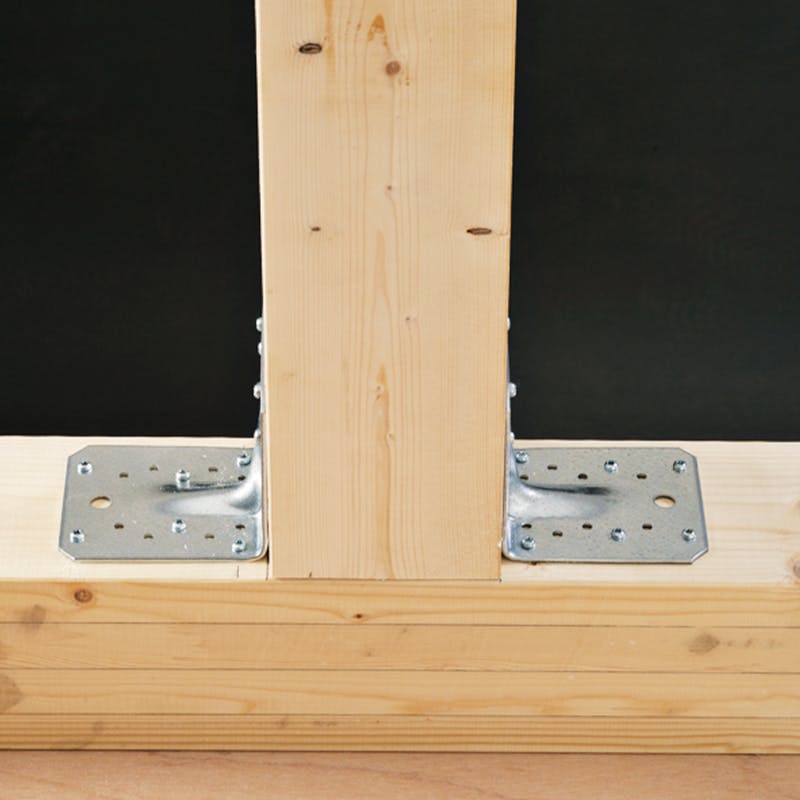

Vinkelbeslag skal derfor, når det er mulig, plasseres i par. Da tåler de trykk fra alle retninger og også fra siden.
Varianter
I profesjonelle bygg er valget av byggbeslag basert på tekniske beregninger. Produsentene har også tekniske beregninger av hvilken belastning beslagene deres tåler.
Du trenger ikke å gå så langt, men du kan følge noen tommelfingerregler:
- Hvis sammenføyningen utsettes for svært liten belastning, f.eks. innendørs eller i en sammenføyning av plater i et utekjøkken eller lignende, er vinkelbeslag uten forsterkning et utmerket valg.
- Hvis sammenføyningen utsettes for høyt vindtrykk eller store belastninger, f.eks. bjelker til gulvet i en bod, stolper til en overbygd terrasse, sperrer til taket på et anneks osv. velger du vinkelbeslag med forsterkning.
- Velg med forsterkning når du er i tvil.
En helt enkel vinkel: Den billigste, men også den relativt svakeste. For sammenføyninger uten store belastninger kan det være helt greit.

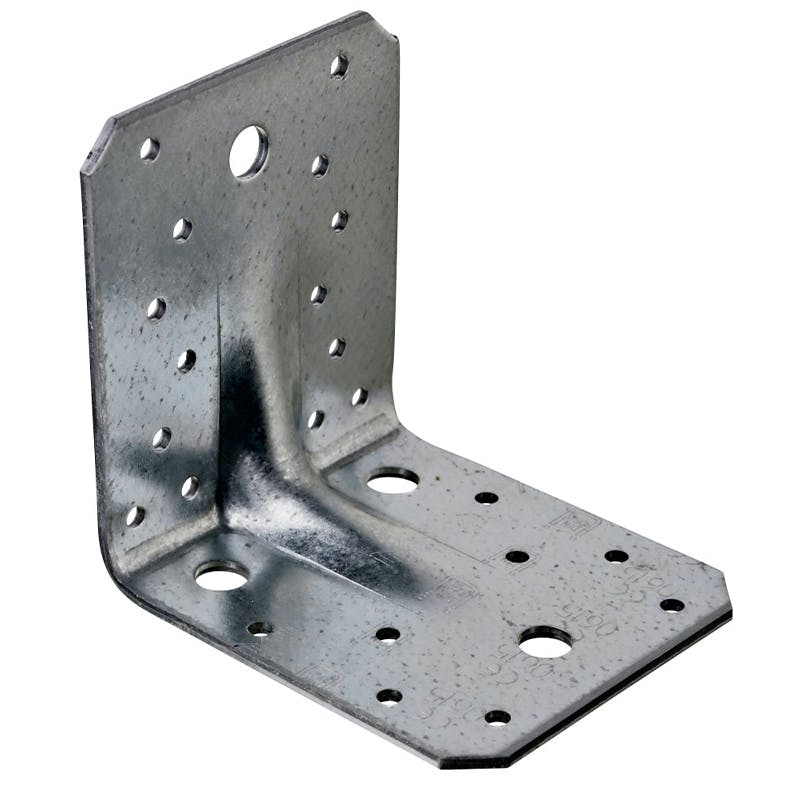

Vinkelbeslag med liten ribbe: Langt sterkere enn vinkelen uten ribbe. For tyngre konstruksjoner (f.eks. sperrer, etasjeskiller osv.) bør du velge denne (eller en enda sterkere) modell.

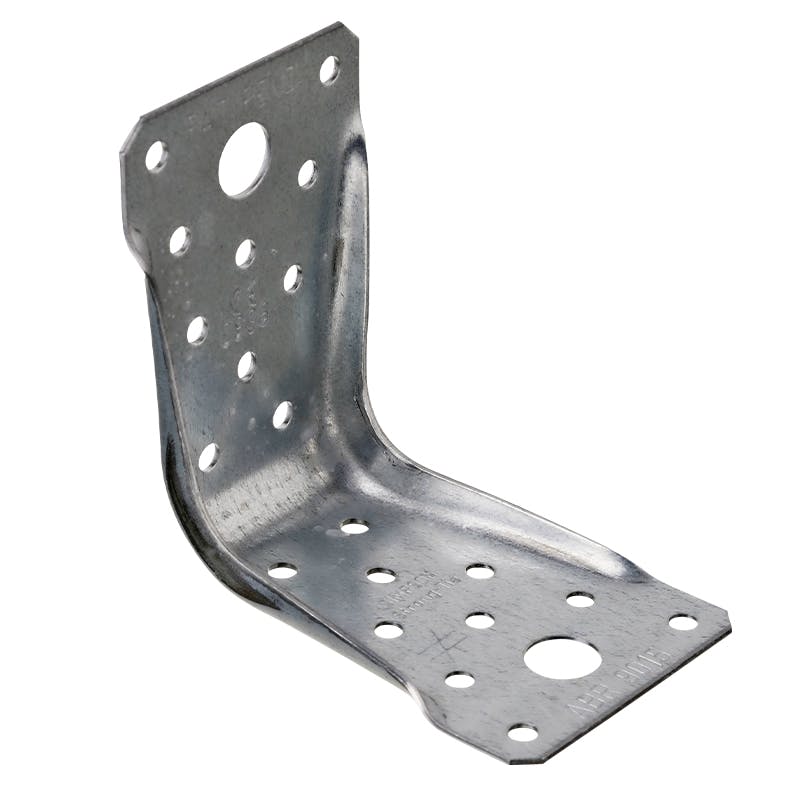

Vinkelbeslag med stor ribbe: Er den sterkeste versjonen. Bruk den til større bygninger (anneks, hytter og lignende) hvis du vil være ekstra sikker.
Vinkelbeslag med kantforsterkning: Kan gjøre det samme som ribbebeslagene, men materialtykkelsen er mindre, beslaget er lettere og (i hvert fall i prinsippet) derfor mindre miljøskadelig, ifølge produsentene. Det er også litt smalere, noe som kan være en fordel hvis plassen er begrenset.
