Oversikt

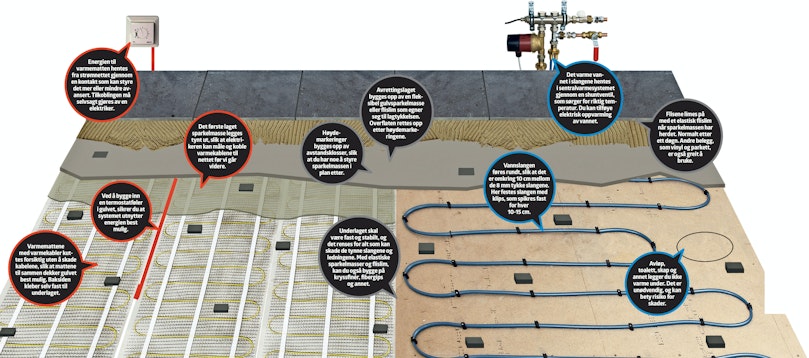

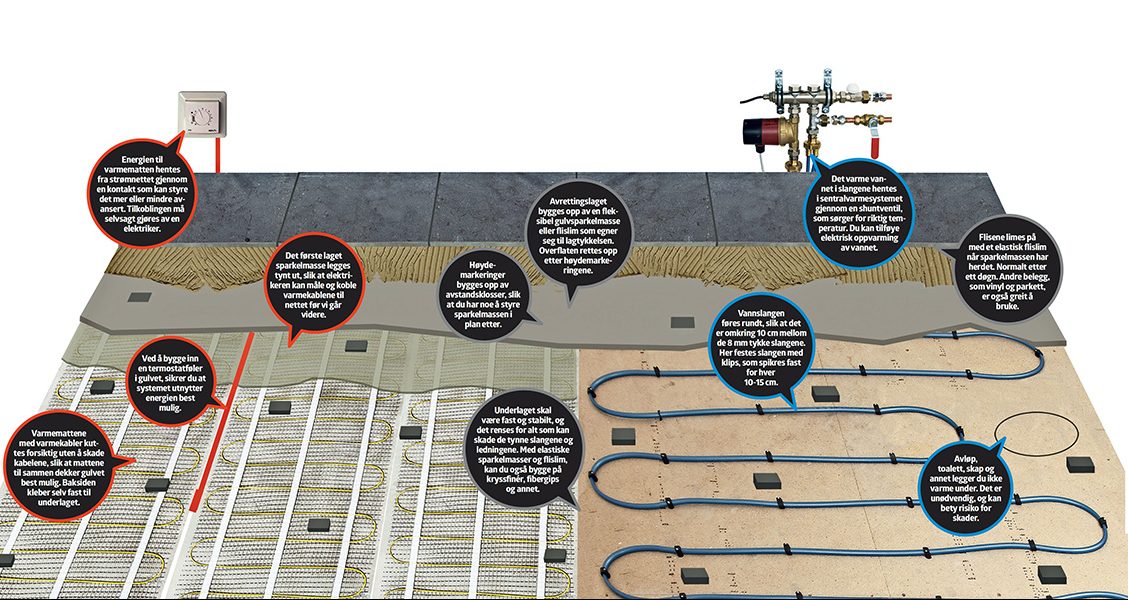

Arbeidstegning
Oversikt over fremgangsmåten
Fremgangsmåte
01
Strøm: De elektriske varmemattene limes fast
5
Trinn
Varmemattene skjøtes og måles før de legges ut. Deretter kan du forsiktig skjære til matten ved veggen eller rundt et toalett, bare du ikke skader eller krysser kabelen når mattene klebes fast på gulvet. Gjør en avtale med en elektriker før du begynner, for å være helt sikker på hva du kan gjøre selv.

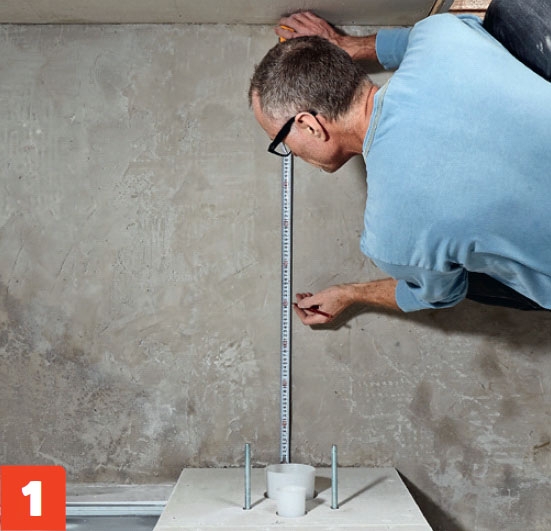

Rommet måles opp. Ut fra målet og behovet for varme, finner du type og størrelse på mattene. Gulvet renses for alt som kan skade kabelen, og primes evt.

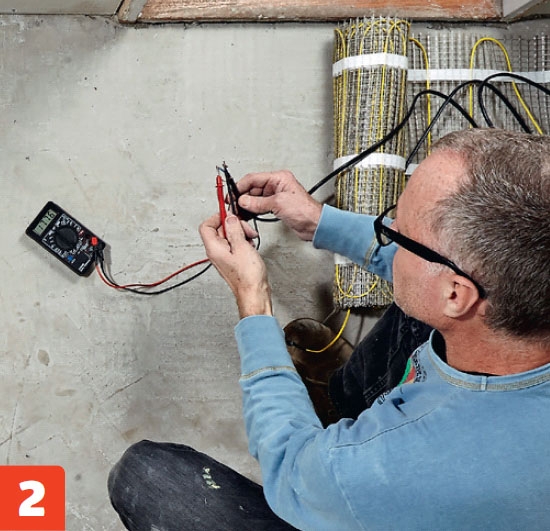

Mattene settes sammen og måles. Elektrikeren skal kjenne motstanden i det samlede systemet. En skade på kabelen avsløres av endret motstand.

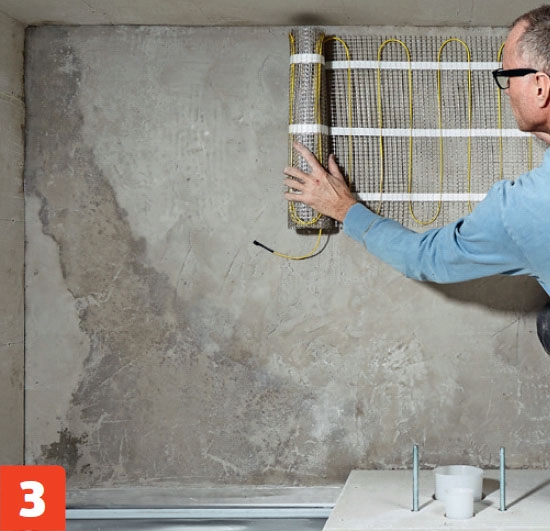

Mattene rulles ut. De klippes til -uten å skade kabelen - og fordeles. De griper selv underlaget, men du kan flytte dem et par ganger før de trykkes fast.

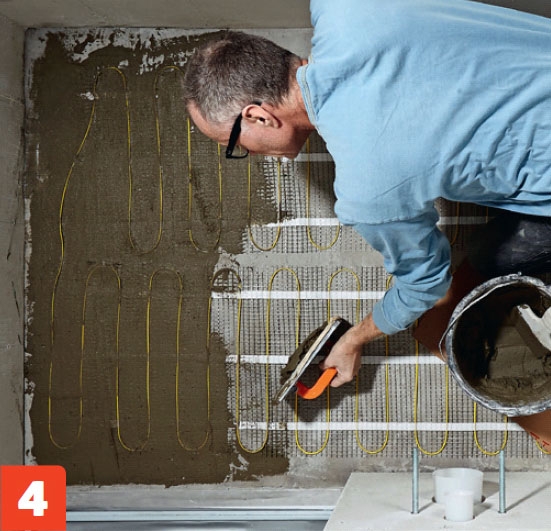

Mattene dekkes av et tynt lag gulvsparkelmasse. Vi velger den ekstra arbeidsgangen for å få sjekket systemet helt, før vi legger fliser over det.

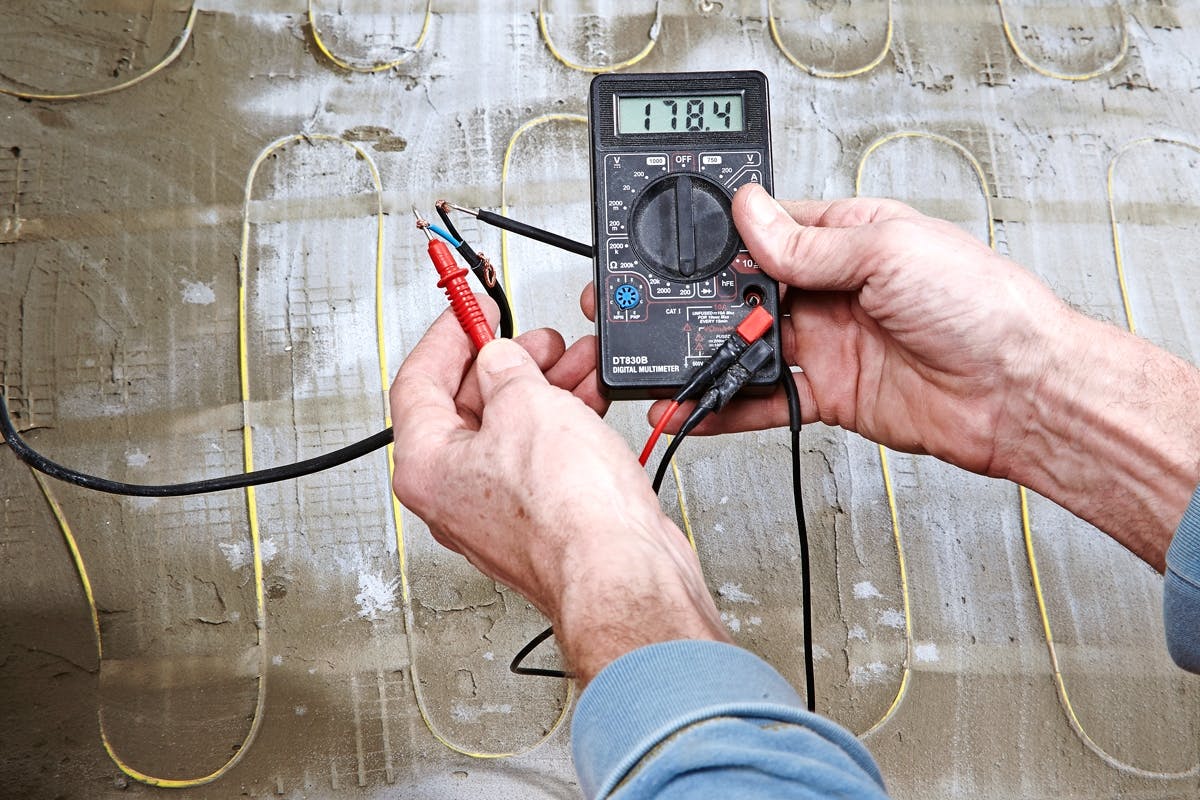

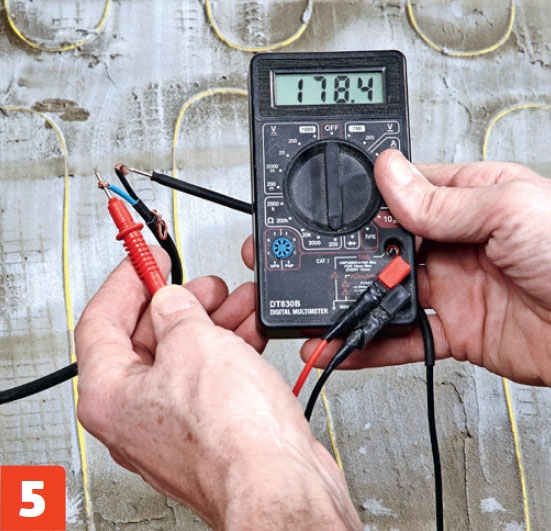

Systemet måles igjen og kobles til strømnettet. Dette er en jobb som skal gjøres av elektrikeren. Boksen kan romme en mer eller mindre avansert styring.
02
Vann: Den tynne vannslangen legges i tette slynger
5
Trinn

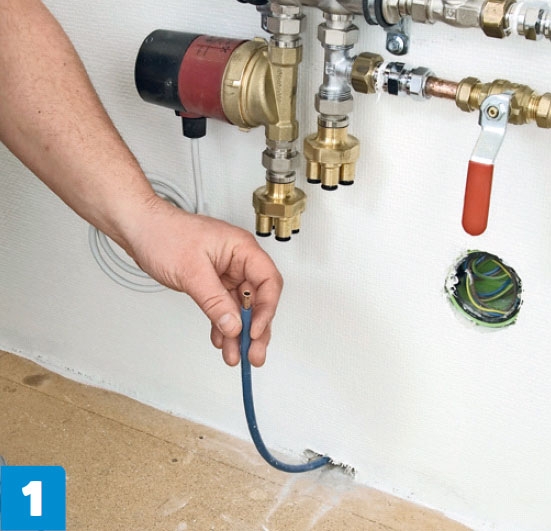

Slangen trekkes ut gjennom veggen til shuntventilen, som styrer temperaturen i systemet til f.eks. maks. 27 grader. Denne shunten kan ta flere kretser.

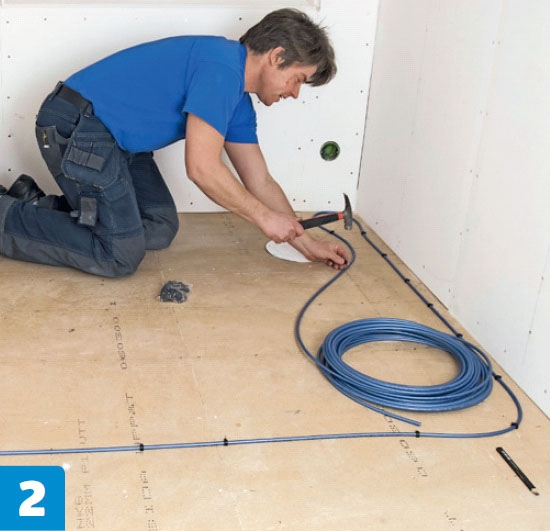

Slangen trekkes rundt etter mønsteret du har tegnet opp på gulvet. Avstanden mellom slyngene bør være cirka 10 cm.

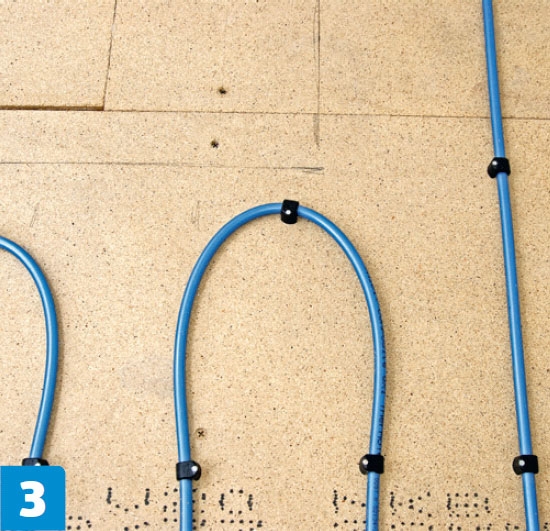

Slangen spikres fast på underlaget med tilhørende kabelsko. Slangen skal ikke knekkes for skarpt; den skal føres i myke buer der den svinger.

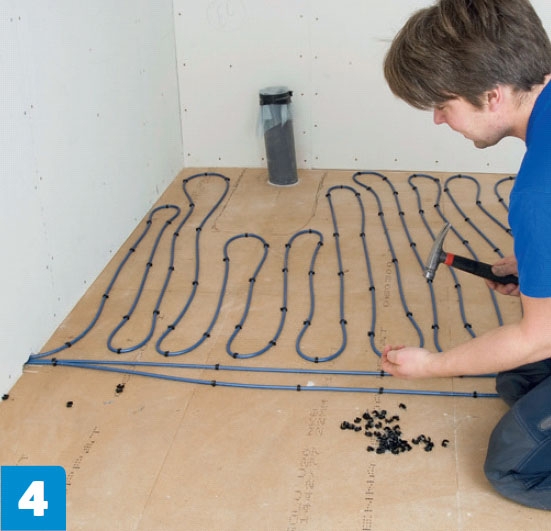

Slangen føres utenom toalett, skap og andre steder der den kan være utsatt eller bli stengt inne. I rom over 12 m² får du bedre varme med flere kretser.

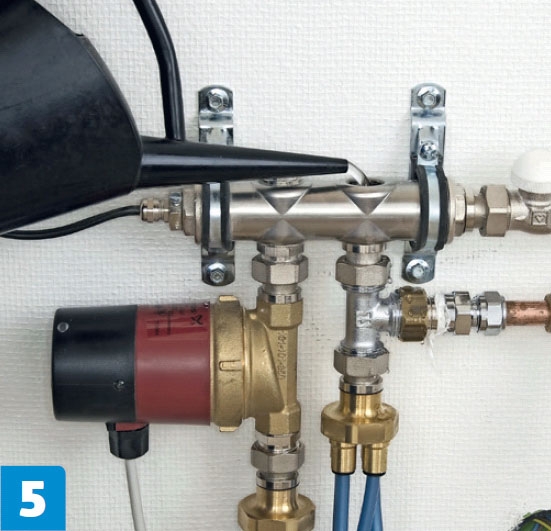

Når slangene er lagt fast, testes anlegget. Det er en god idé å få en installatør til å fylle på vann og sikre at alt fungerer, før du legger fliser på slangene.
03
Varmen støpes inn i sparkelmasse
5
Trinn
Uansett om du har lagt en vannslange eller en varmekabel på gulvet, dekkes det nå av et avrettings-lag som beskytter og danner bunn for det synlige gulvet - her fliser. Laget kan bygges opp med flislim eller gulvsparkelmasse, som rettes opp etter høydemarkeringer.
Høydemarkeringer plasseres. Med hjelp fra et langt vater, limer vi av-standsklosser på gulvet, slik at høyden på dem viser hvor gulvet skal være.

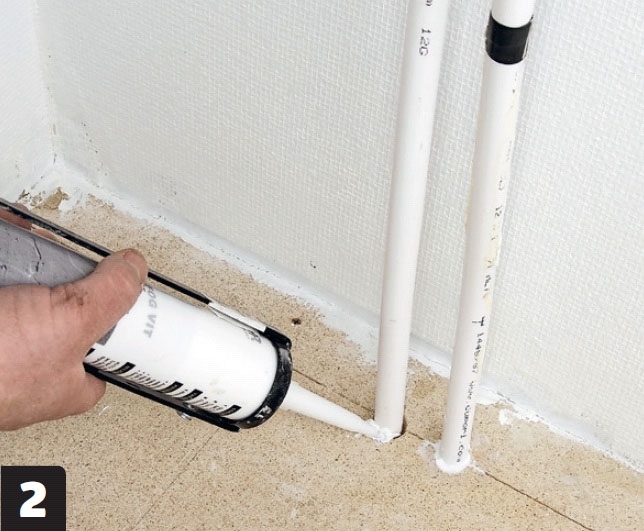

Hull og sprekker tettes. Hvis du støper avrettingslaget på plater, vil det ofte være hull og sprekker. De tettes igjen, slik at massen ikke renner ut.

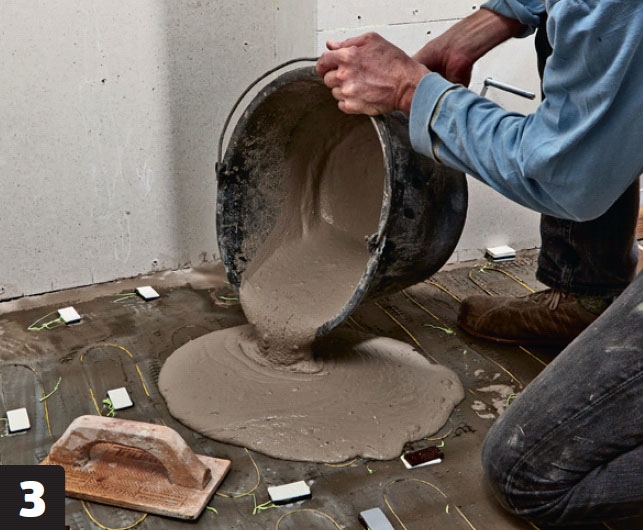

Gulvsparkelmassen helles ut. Den elastiske gulvsparkelmassen røres opp etter anvisningen, slik at den blir passe våt uten å miste styrke.
Sparkelmassen rettes opp med en gummisparkel. Her har du stor glede av høydemarkeringene - uten dem ville du jobbet i blinde.

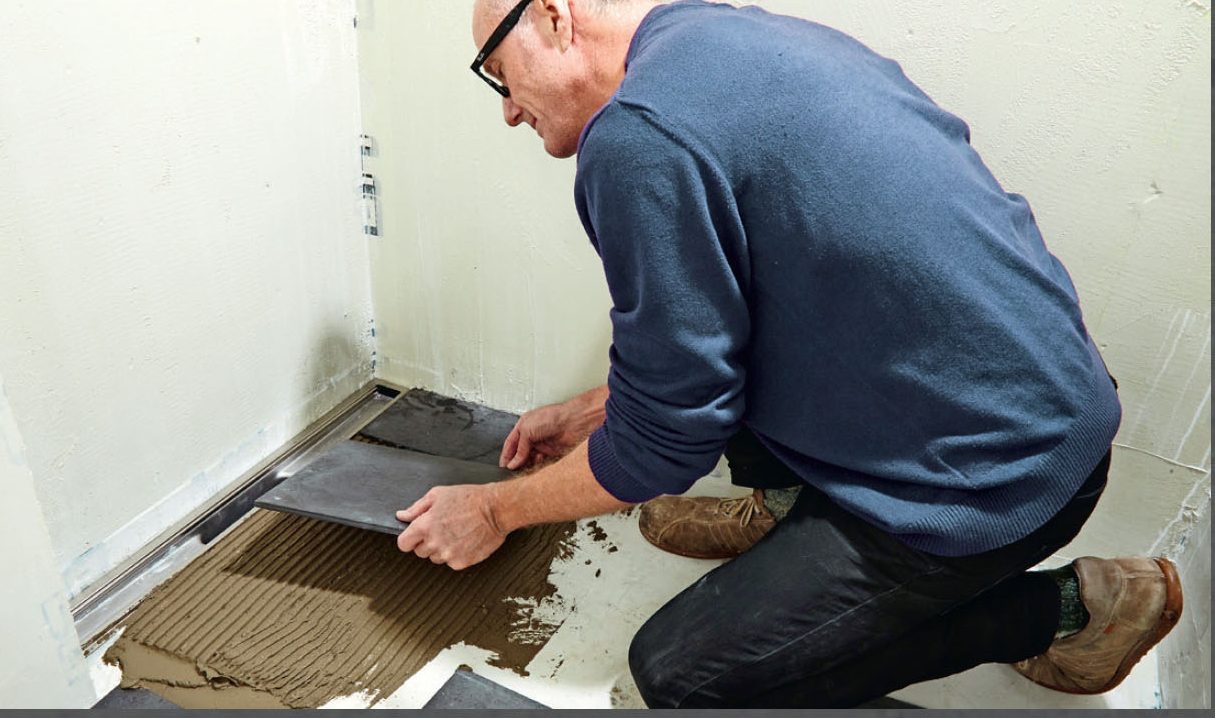

Flisene limes oppå avrettingslaget. Alt etter rommet, kan du også dekke det støpte laget med vinyl, laminat - eller hva du nå foretrekker.

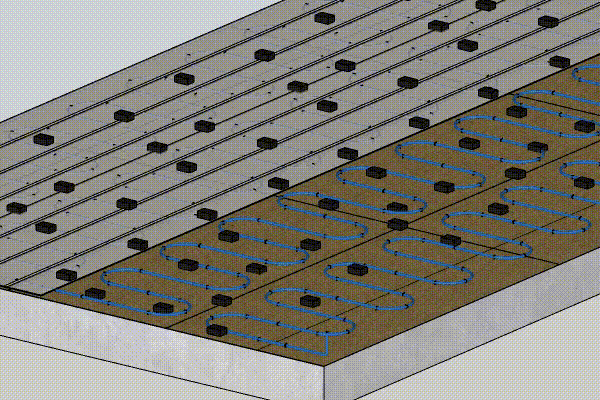

3D-modell
3D-modellene gir innblikk i konstruksjonen.
Klikk på en 3D-modell for å åpne den. Du kan vri og vende modellen, og se alle skjulte detaljer.
Video
Gjør Det Selvs ekspertvideoer viser hvordan du fikser vanskelige detaljer og hvordan du bruker verktøy og maskiner. Du får også tips fra erfarne håndverkere.
Her er videoer som er relevante for dette prosjektet.

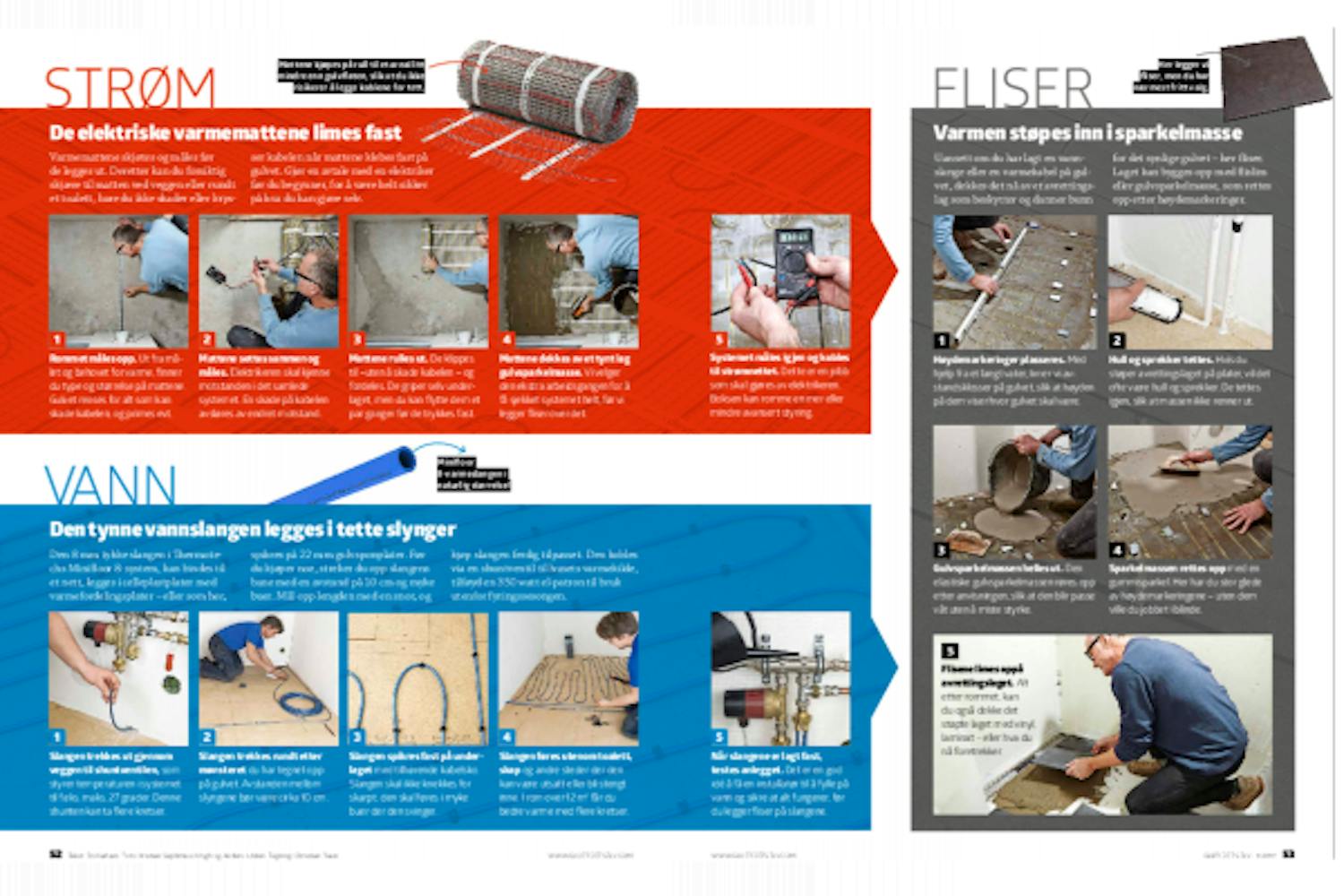

PDF
