Intro
Veiledning
01
Kapp til alle delene med en gang
4
Trinn
Det er smart å kappe til alle delene først, og her har du stor glede av en kapp-/gjærsag. Skal du kappe mange emner i samme lengde, lønner det seg å lage et stoppanlegg i riktig avstand fra bladet, fremfor å streke opp hvert enkelt snitt. Kappingen blir enklere, det går fortere og alle delene blir nøyaktig like lange. Har du en arbeidsstasjon til kappsagen, er det glimrende. Men du kan også klare deg fint med noen klosser og et par skrutvinger.

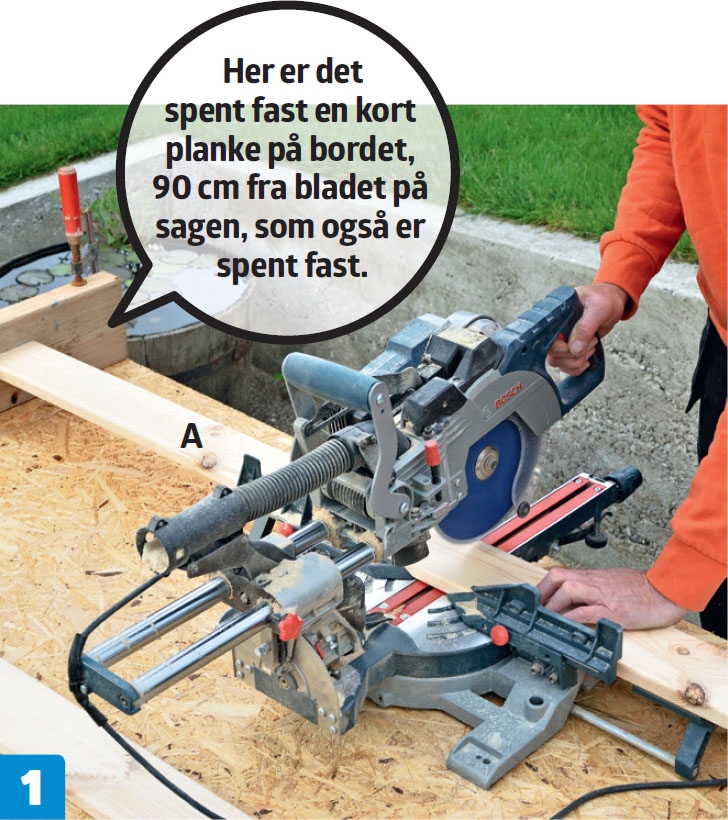

Vi kapper til de lange delene på sagen. Det går fort, fordi vi skrur fast kappsagen og spenner opp et stoppanlegg, som listene støtes inn mot før de kappes. Kapp litt av enden først, så du får rene snitt overalt.
De korte stykkene kan du kappe med et stoppanlegg på kappsagen, hvis den ikke har et innebygget lengdestopp.

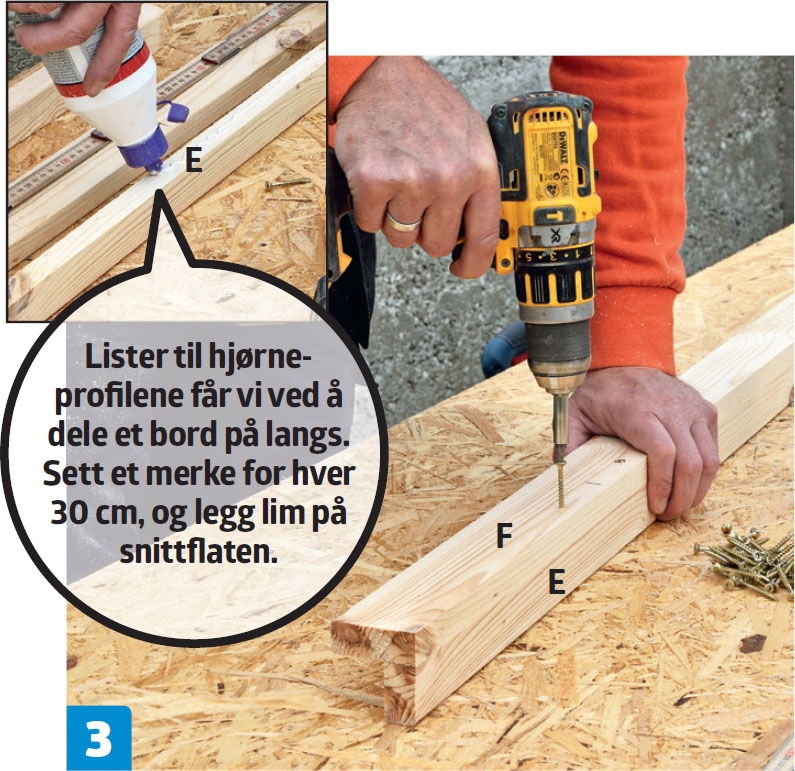

Listene (E og F) til hjørneprofilene settes sammen før de kappes til i lengden. Hjørneprofilene skal holde hyllene sammen, og samtidig være “glideskinner” for kassettene. Sett to skruer i hvert 30 cm-stykke.

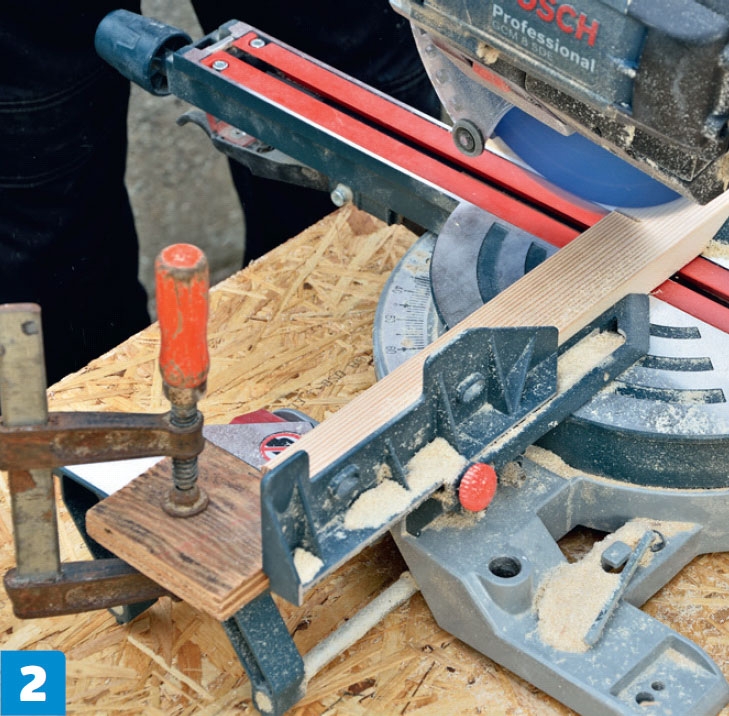

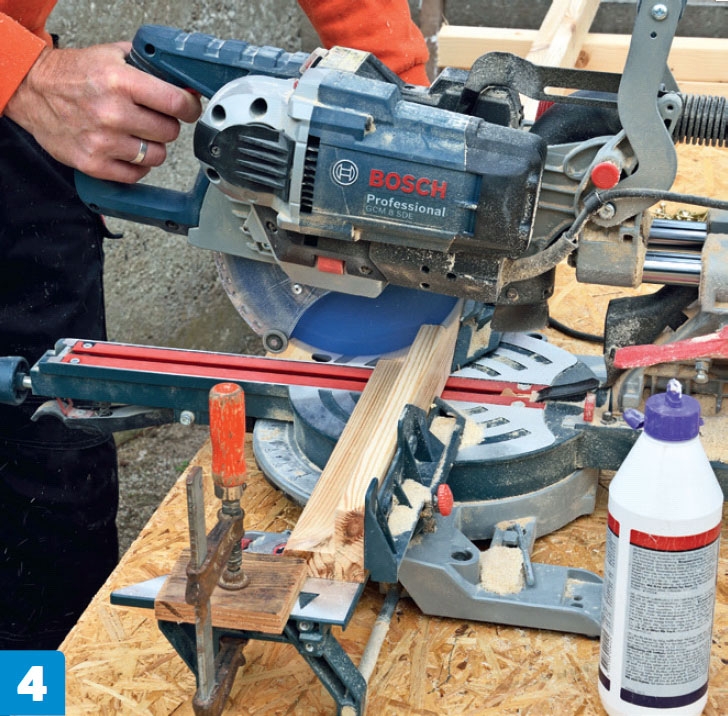

Hjørneprofilene kappes på kappsagen, når limet har fått tid til å tørke en times tid.
02
Kassettene settes sammen og males
5
Trinn
Når alle delene er skåret til, slipes ender og snittflater, slik at finishen blir flott, og delene blir behagelige å ta på.
Deretter setter vi sammen kassettene. Vi vil nemlig male både kassetter og hjørnelister svarte, slik at de nærmest forsvinner i skyggene - det vil få veden til å ”sveve” inne i hyllene.
Før vi limer og skrur delene sammen, lager vi en enkel “mal” - en vinkel av to lister (X), skrudd fast på en arbeidsplate. Det gjør det lettere å holde delene i rett vinkel mens de settes sammen.

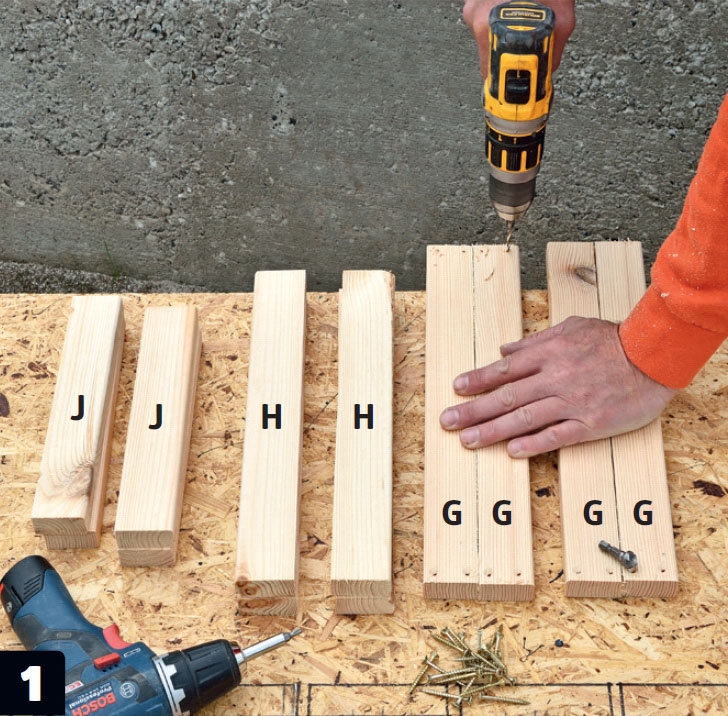

Vi forborer til skruene til kassettene, og undersenker skruehodene, slik at treverket ikke sprekker når vi skrur sammen delene.
Rammene til kassettene skrus sammen med lim i alle skjøtene, slik at kassettene vil tåle mange års bruk, selv om vi skrur i endeved. For å få plass til skrumaskinen i malen, legger vi inn en kloss (V) først.

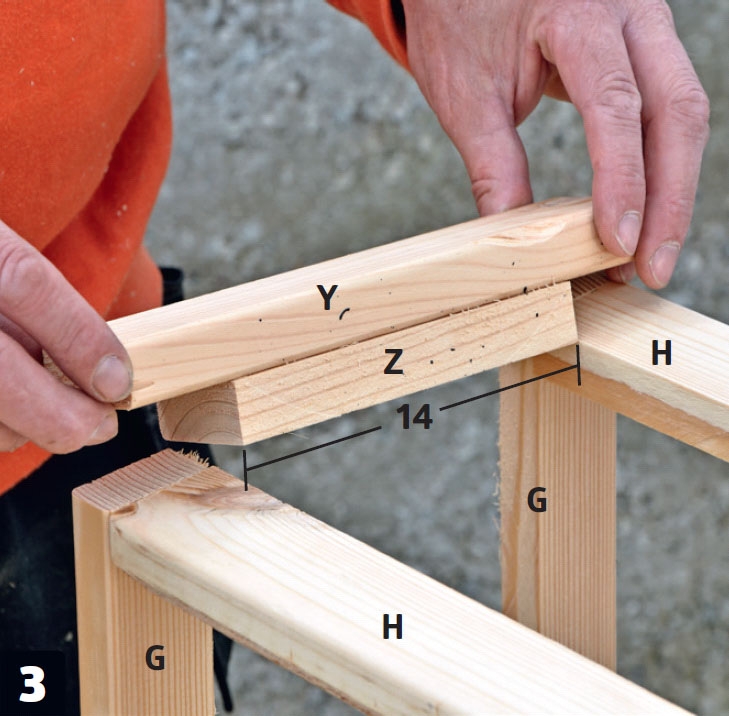

Vi lager et par hjelperedskaper, et par avstandsklosser av to listebiter (Y og Z), som gjør det enklere å holde en fast avstand på 14 cm når rammene settes sammen. Bredden på listene er også 46 mm.

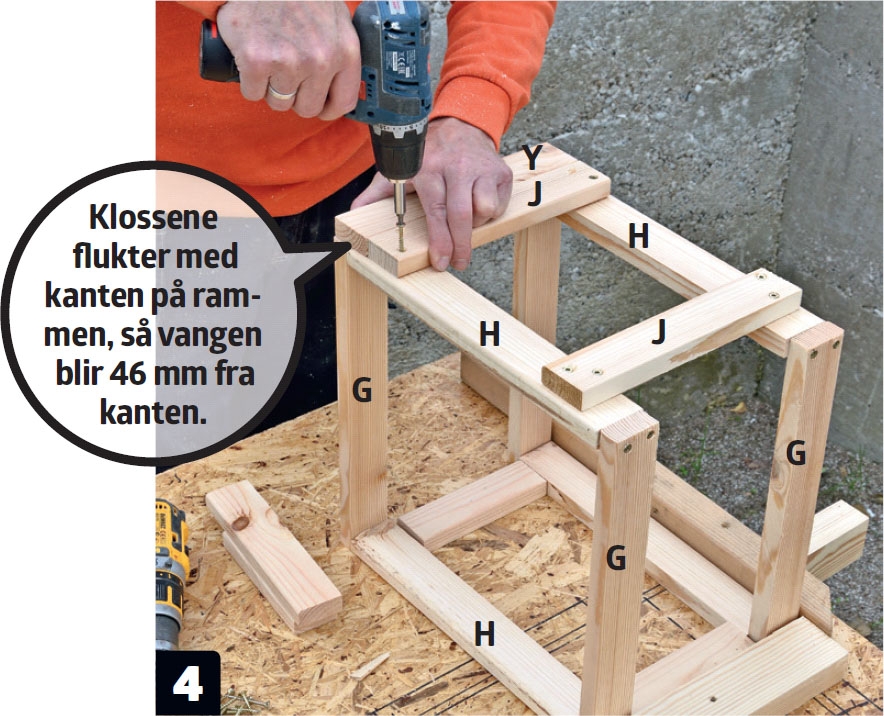

Rammene til kassettene skrus sammen med de tverrgående vangene (J), som kommer til å fungere som bæregrep. Bredden på klossen, 46 mm, retter inn avstanden fra hjørnet til vangen.

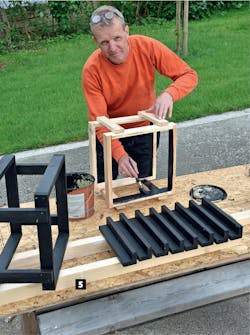

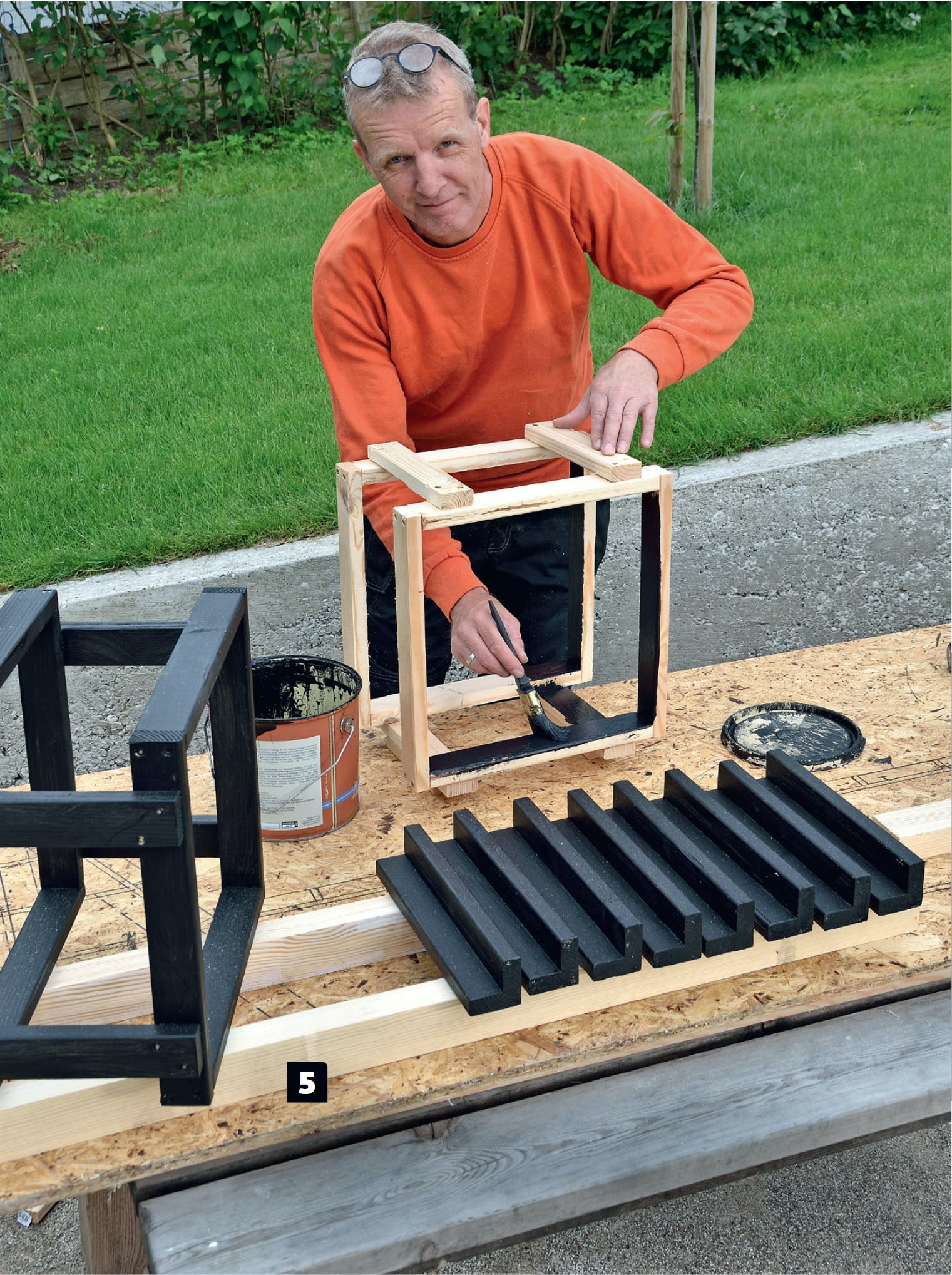

Så skal det males. Vi gir bordene til hyllen olje, og maler all innmaten - kassetter og hjørneprofiler - svart. Da passer kassene til lyse gulv, mens resten forsvinner litt i skyggene, slik at konstruksjonen virker lettere.
03
Hyllene monteres på hjørneprofilene
6
Trinn
Dagen etter er alt tørt, og vi kan sette hyllene sammen. Det gjøres med hjørneprofilene som bindeledd.
De solide hjørneprofilene gjør at vi kan ha litt luft mellom sidebordene og bordene i toppen og bunnen - det får hele hyllen til å virke ekstra luftig. Det er også grunnen til at bordene til skilleveggene er litt lenger enn bordene i sidene.
Bunnbordene (A) settes sammen ved hjelp av hjørneprofilene (F/E). Bordene legges i malen (X) med en trekloss (W) som avstands-kloss. Hjørneprofilen limes og skrus fast fra innsiden, et bords bredde fra endene.

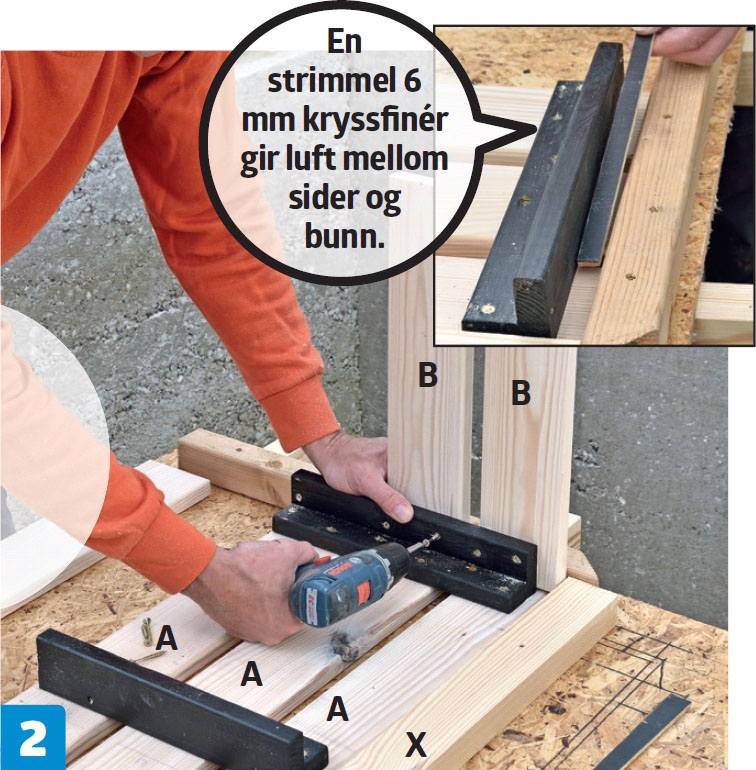

Sidestykkene (B) limes og skrus på hjørneprofilene (E/F). Legg en strimmel 6 mm finér som avstandskloss under dem, så de holder litt luft til bunnbordene (A).

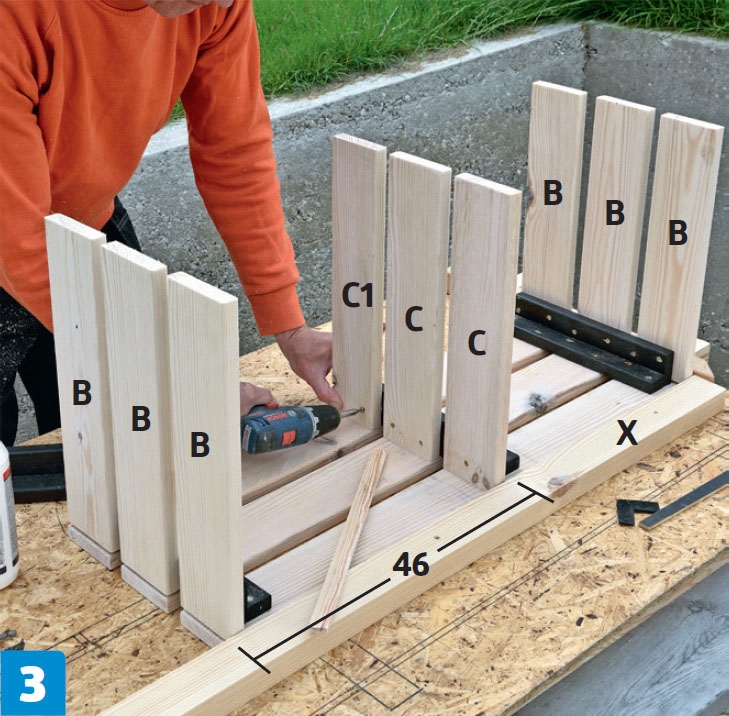

Deleveggen (C) settes fast ved hjelp av hjørne profilen. Profilen plasseres 46 cm fra kanten lengst vekk, så veggen (C) havner i midten. Skjær av bakerste bord til veggen (C1), slik at det blir plass til bakplaten (D).
Enda en hjørneprofil skrus fast på den andre siden av deleveggsbordene (C).

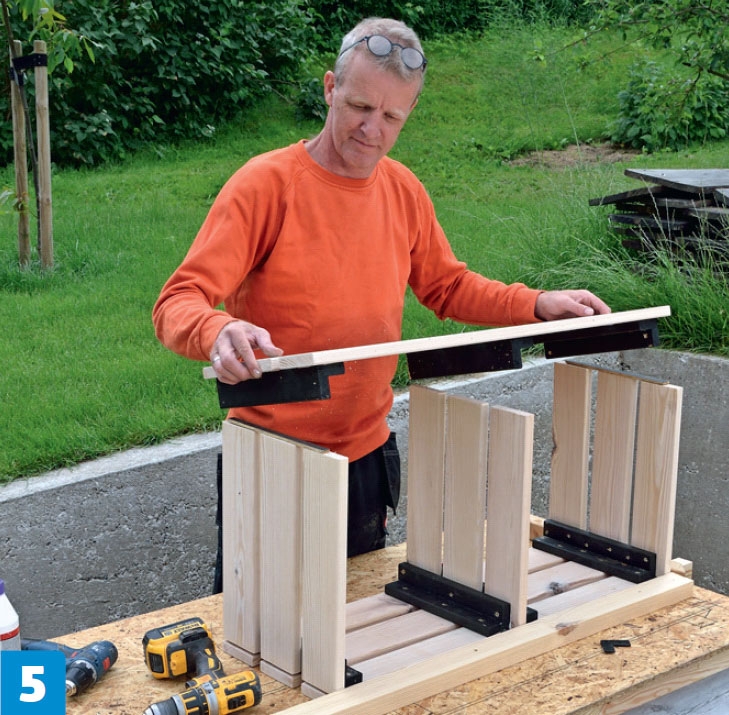

Toppen av hyllen lages som bunnen, og føyes til. Også her legger vi 6 mm avstands finér på enden av sidebordene (B).

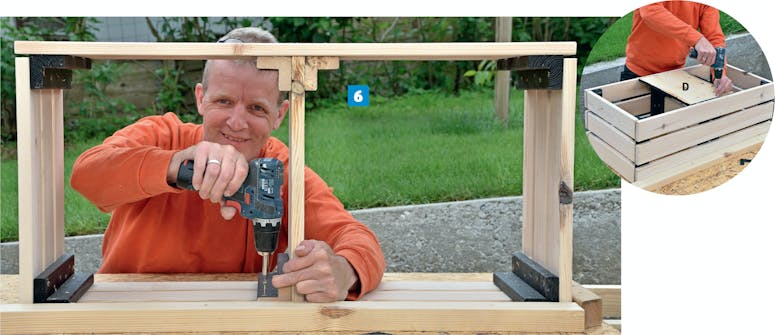

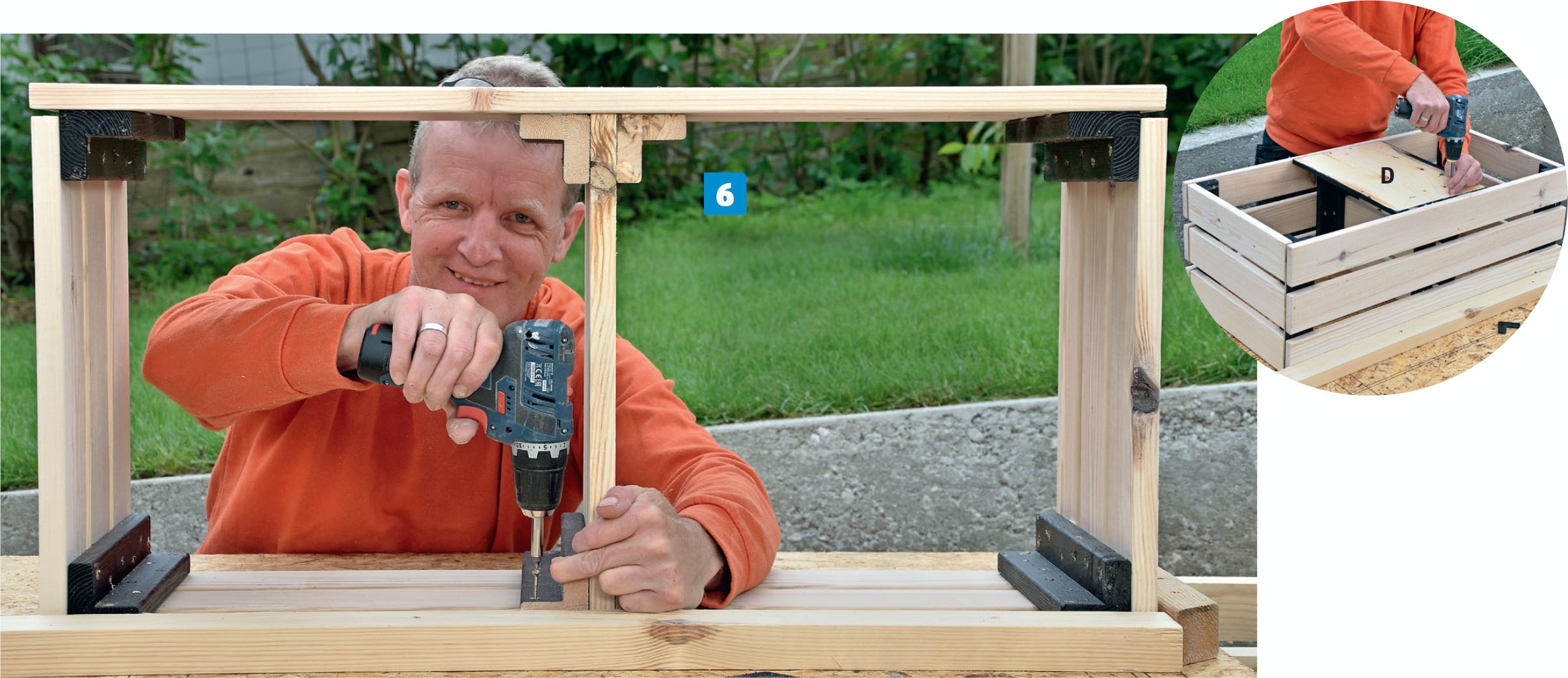

De siste skruene skrus fast etter at alle delene er satt sammen - nå mangler vi bare å få alt i vinkel og sette på bakplaten (D).
Materialer
2 hyller:
21 x 95 mm glattkant:
- 12 topp-/bunnstk. (A) à 90 cm
- 12 sidestykker (B) à 40,6 cm
- 6 deleveggbord (C) à 41,8 cm
12 mm kryssfinér:
- 2 bakplater (D) à 30 x 41,8 cm
21 x 95 mm glattkant, skåret gjennom til to lister på hhv. 56 mm (E) og 36 mm (F). De settes sammen, før de kappes til:
- 16 hjørneprofiler (E+F) à 29,7 cm
4 kassetter:
21 x 95 mm glattkant, skåret gjennom til to lister på 46 mm:
- 16 topp-/bunnstykker (G) à 37 cm
- 16 sider (H) à 32,9 cm
- 16 vanger/håndtak (J) à 24 cm
Dessuten:
- Skruer: 325 stk. 4 x 40 mm
- Hvitt trelim
- Svart maling og olje
Tidsforbruk
Cirka seks timer første dag, og tre timer til resten neste dag.
Pris
Cirka 2000 kr, pluss evt. maling. (Mye billigere hvis du velger andre materialer enn glattkant.)
Vanskelighetsgrad
Enkel og overkommelig oppgave, særlig hvis du har en kappsag og en bordsirkelsag eller dykksag.

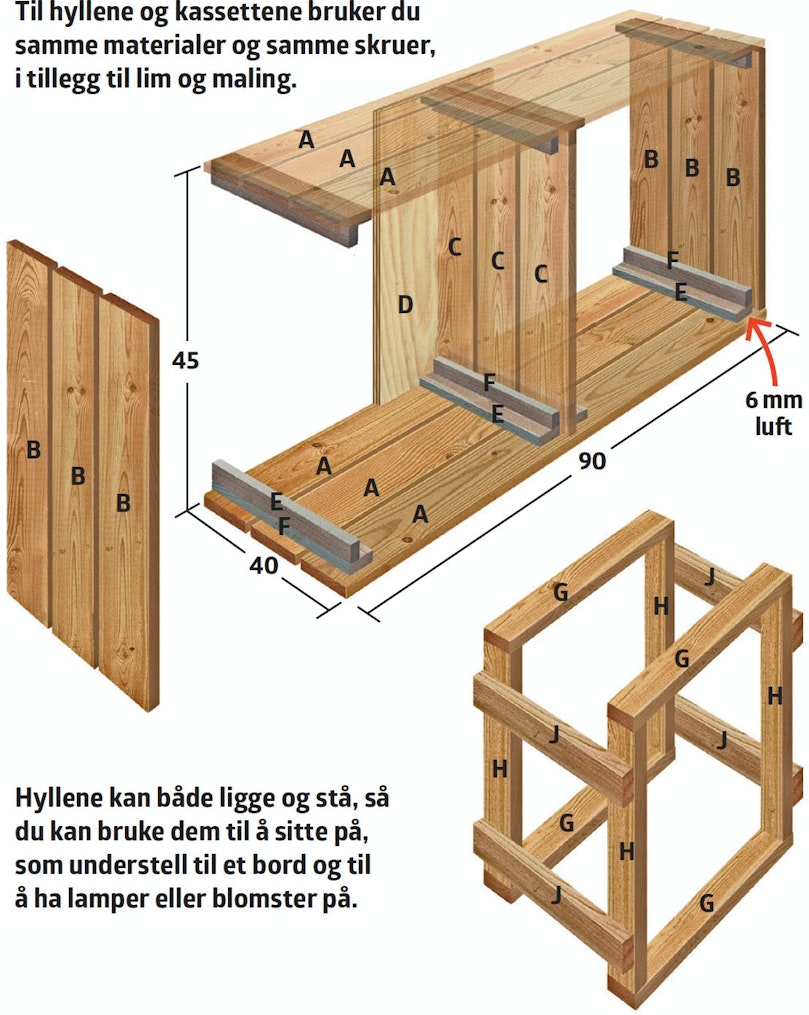

Tegning

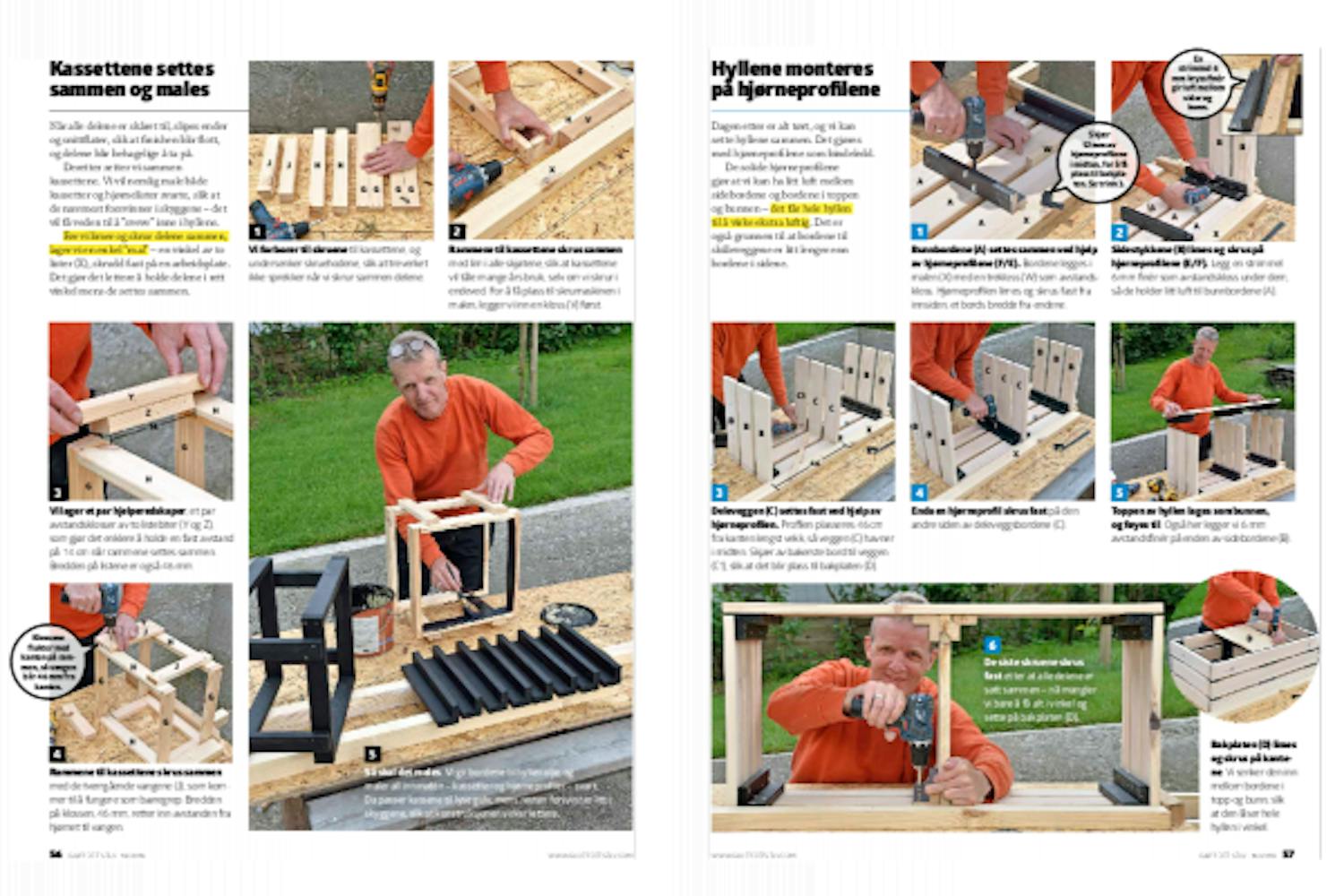

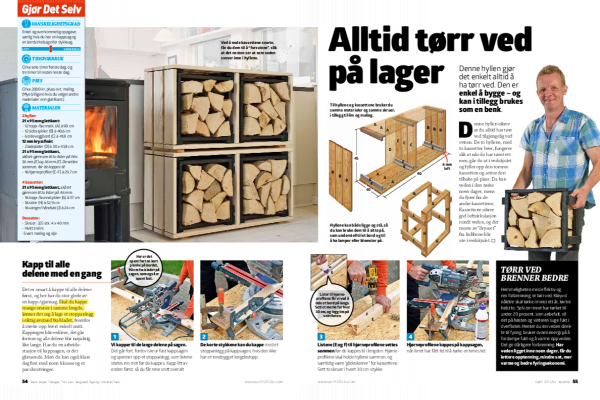

Magasinartikkel
