Sinkplatene lages
3
Trinn
Begynn med å bearbeide sinkplatene. Selve matbrettet (B) skal ha hjørnene skåret av, og sidene skal bøyes opp i vinkelrett posisjon, 90 grader. Taket (A) skal bøyes slik at det får en skråhelling på cirka 45 grader, 22,5 til hver side.
Når du skal bøye sinkplatene spenner du det stykket som skal bøyes fast mellem to treklosser med skrutvinger. Ved å gripe fatt i tvingene og vri dem rundt, bøyer du sinkplatene.
Platen til matbrettet måler her 38 x 38 cm. Taket måler 40 x 49 cm.
Midt i platene borer du 8 mm hull, slik at de passer akkurat på gjengestangen.
Matbrett og tak monteres først når stolpen er saget til og boret ut.

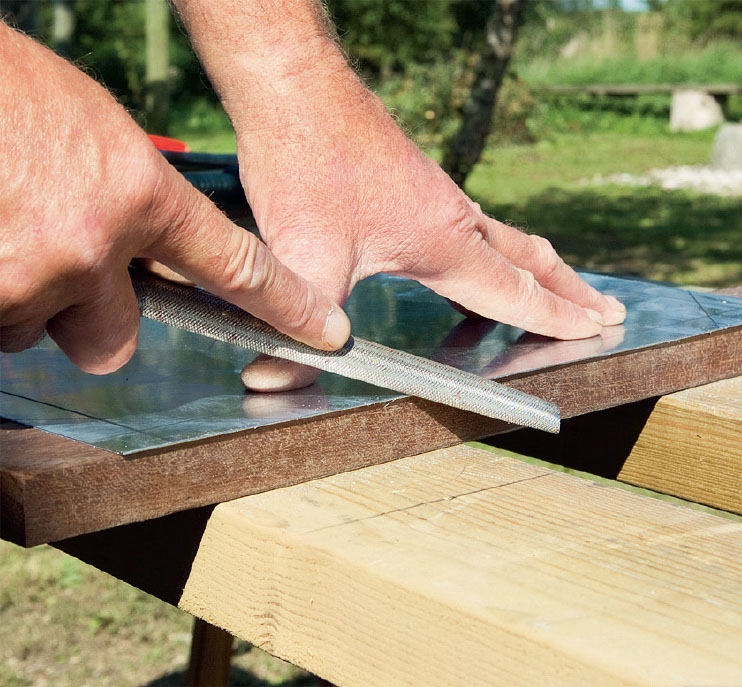

Fjern hjørnene og fil sinkplatens kanter. Et hjørne fernes ved å skjære et dypt spor i platen med en hobbykniv. Legg sporet over kanten på et stykke hardt tre, og hjørnet brekkes enkelt av. Fil kanten slik at det ikke er igjen noe å skjære seg på.

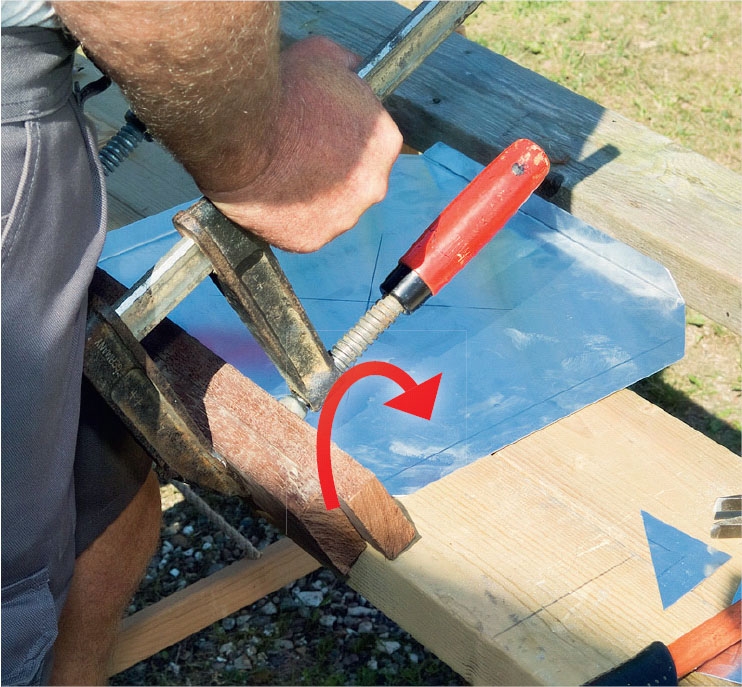

Bøy sidene på platen. Strek først opp bøyelinjene på platen. Spenn deretter fast det stykket av platen som skal bøyes mellom to treklosser med tvinger. Grip fatt i tvingene, og bøy trestykkene rundt til sidene står i riktig vinkel.
02
Stolpen tilpasses
8
Trinn

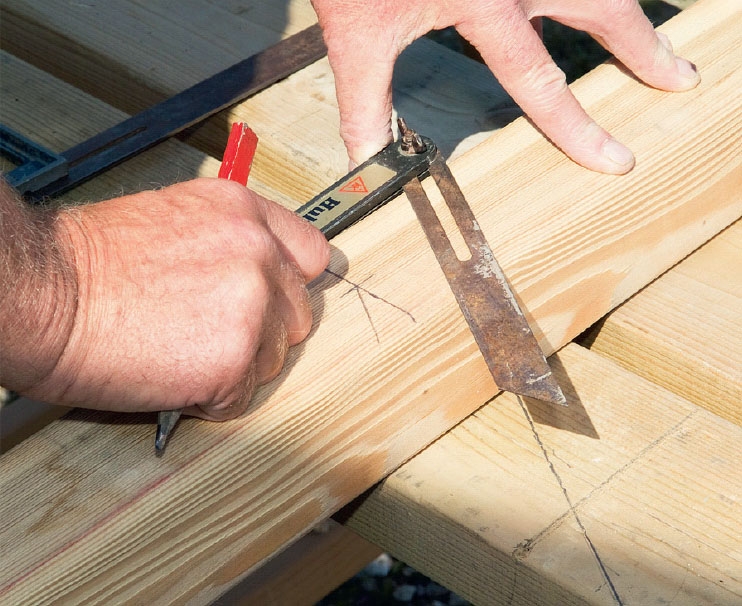

Tegn opp til utsaging av stolpen. Marker der taket skal plasseres, her 28 cm fra foringsplassen. Sett av vinkelen med en smygvinkel. Sag deretter av stolpen mellem C og D1. Toppen av stolpen mellom (D1 og D2) er fortsatt udelt.

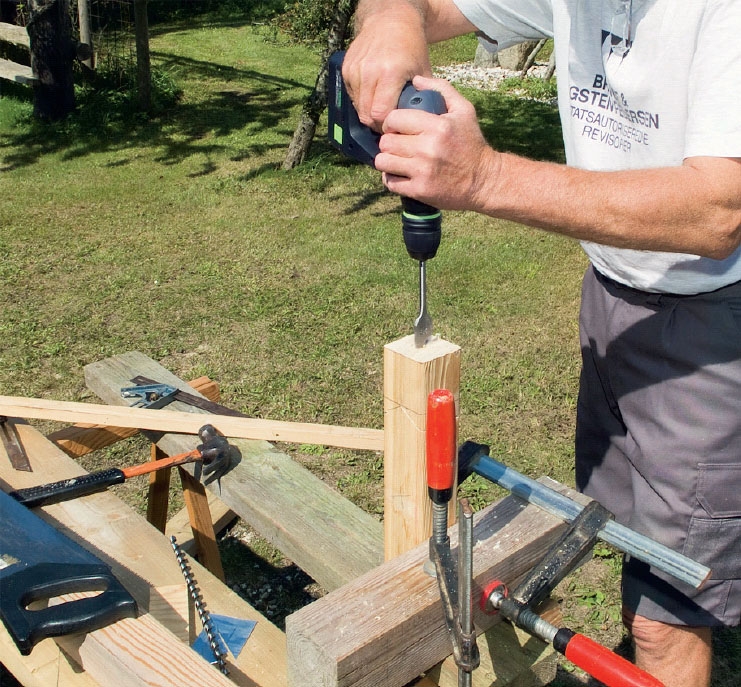

Marker midten på toppen av stolpen (D1 og D2). Bor først 3 cm med et 28 mm spadebor, slik at det blir plass til en mutter. Bor så videre gjennom stolpen med et langt 8 mm forskalingsbor.
Spenn fast stolpestykket, slik at det står helt rett når du skal bore.

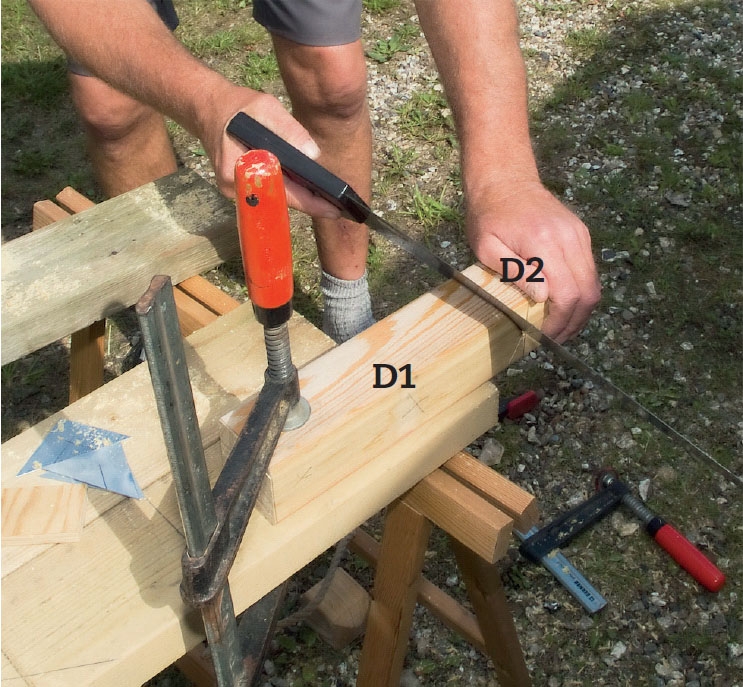

Sag til den øverste delen av stolpen slik at stykket blir delt mellom D1 og D2. Når du skal skråskjære toppen av toppstykket D2, skal du sage fra alle sider, med skråning i samme vinkel som taket.

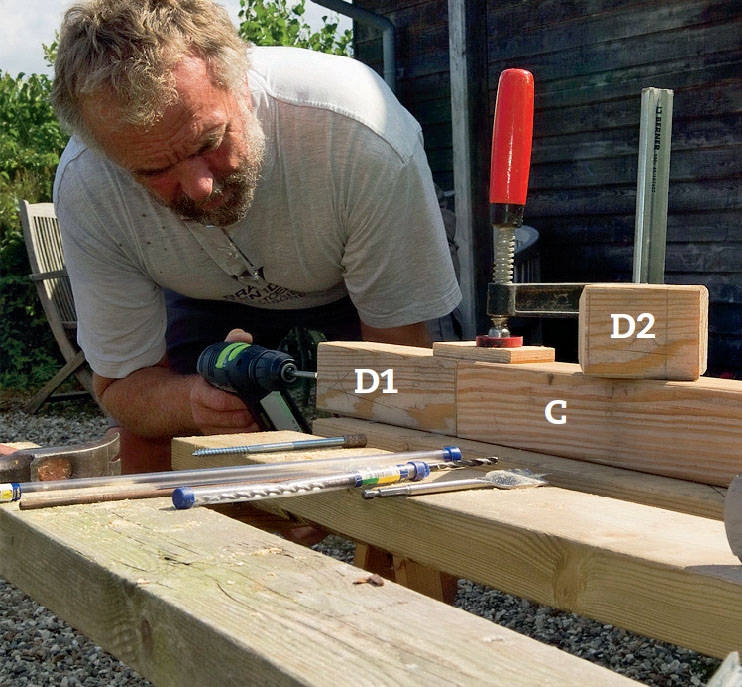

Bor hull i stolpestykkene (D1), (D2) og (C), slik at matbrettet kan monteres. Hullet fra mellomste stykke (D1) overføres til det nederste (C) ved å holde de to sammen og bore med et langt 8 mm bor.

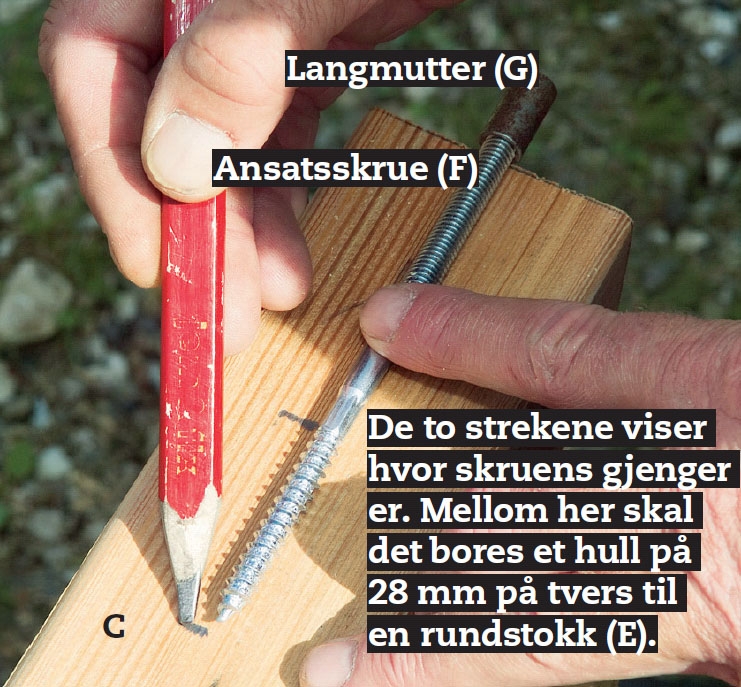

Tegn opp lengden på ansats-skruen (F) på stolpen (C). Skruen skal stikke ca. 5 mm opp over kanten, slik at langmutteren (G) kan skrus på. Fram til den øverste streken bores det med et 8 mm bor. Med teip på boret blir dybden tydelig.

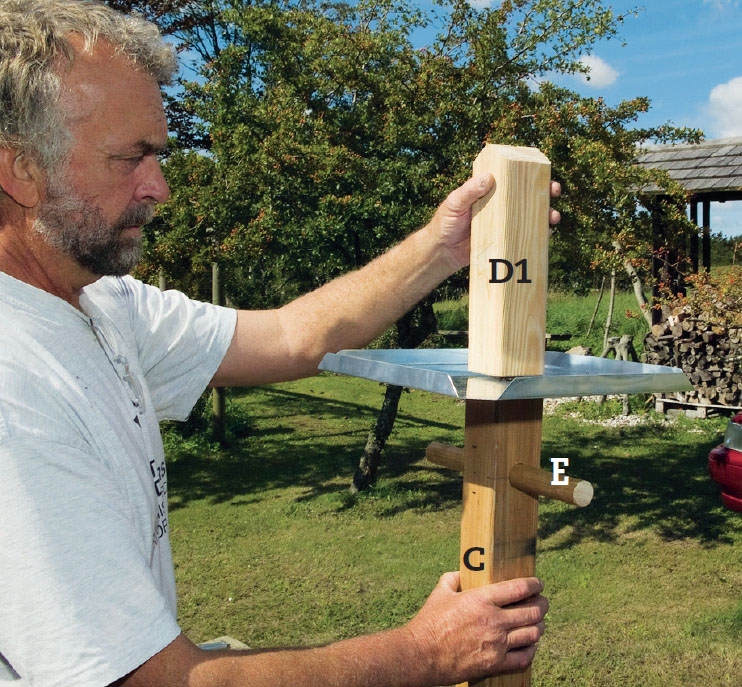

Skru langmutteren (G) på, og monter matbrettet. Gjengene på skruen skal bare nå halvveis gjennom mutteren. Sag av en gjengestang (H) på 30 cm, og skru den fast i mutteren. Dermed kan du sette sammen hele fuglebrettet.
Det skal forbores med et 14 mm bor i bunnen av den øverste delen av stolpen D1, slik at det er plass til langmutteren (G).
Spenn sammen konstruksjonen med en mutter og en spennskive øverst, som det er lagd plass til i toppstykket. Steng hullet med en propp, som ikke trenger å sitte stramt fra begynnelsen, ettersom den vil utvide seg i fuktig vær.

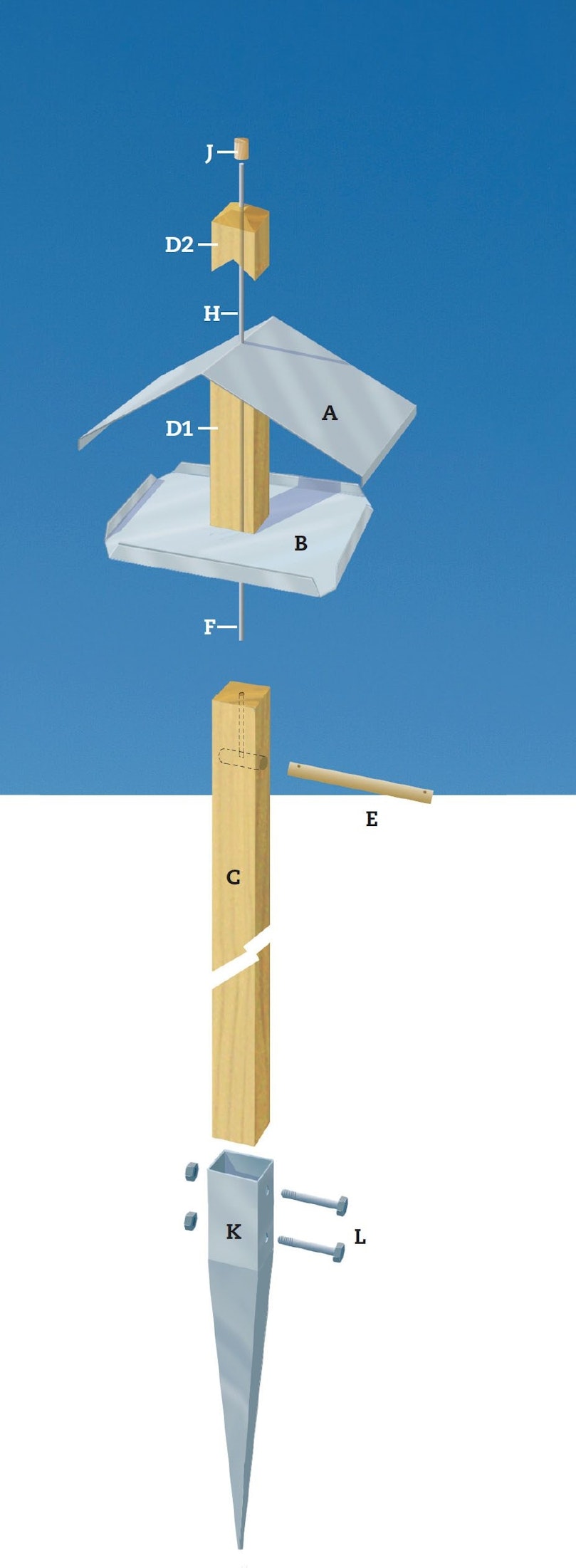

Materialer
Sinkplate, 0,75 mm tykk:
• 1 tak (A), 40 x 49 cm
• 1 matbrett (B), 38 x 38 cm
Dessuten:
• 1 stolpe, (vår er 71 x 71 cm lerk) (C) og (D)
• 1 rundstokk, 28 mm, 30 cm lang (E)
• 1 ansatsskrue, 8 x 100 mm (F)
• 1 langmutter, 8 mm (G)
• 1 gjengestang, 8 mm, 30 cm lang (H)
• 1 mutter og spennskive
• 1 propp, 28 mm, 4 cm lang (J)

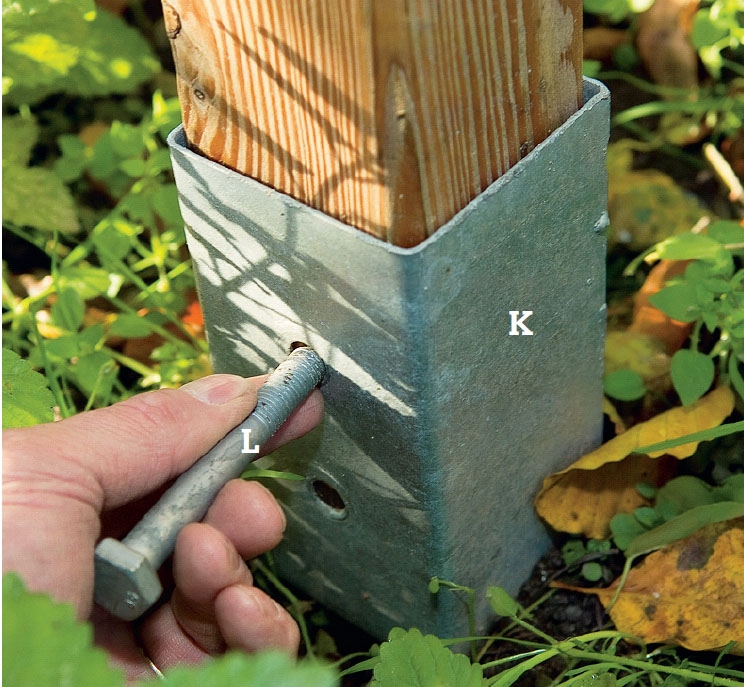

• 1 stolpespyd, 75 cm langt (K)
• 2 maskinbolter, 10 x 80 mm (L)
Spesialverktøy
• 1 forskalingsbor, 8 mm, 40 cm langt
Tidsforbruk
1 dag
Pris
Cirka 500 kroner
Vanskelighetsgrad
Det er ikke vanskelig å bygge dette fuglebrettet. Men du skal sørge for å bore nøye.
