Intro
Veiledning
01
Stolpene spisses
2
Trinn
Vi starter med å spisse stolpene. Ikke nede, som om vi skulle banke dem ned, men øverst. De skrå flatene vil lede regnvannet bort fra endetreet, og forhåpentlig gjøre at stolpene holder seg sunne og friske i mange år.
Endetre suger nemlig vann 25-50 ganger raskere enn resten av trestykket, og dette er en billig og klassisk måte å holde treet tørt på.
I bunnen er det derimot viktig å bevare den trykkimpregnerte flaten. Skal stolpen kappes, er det derfor viktig at det gjøres øverst.

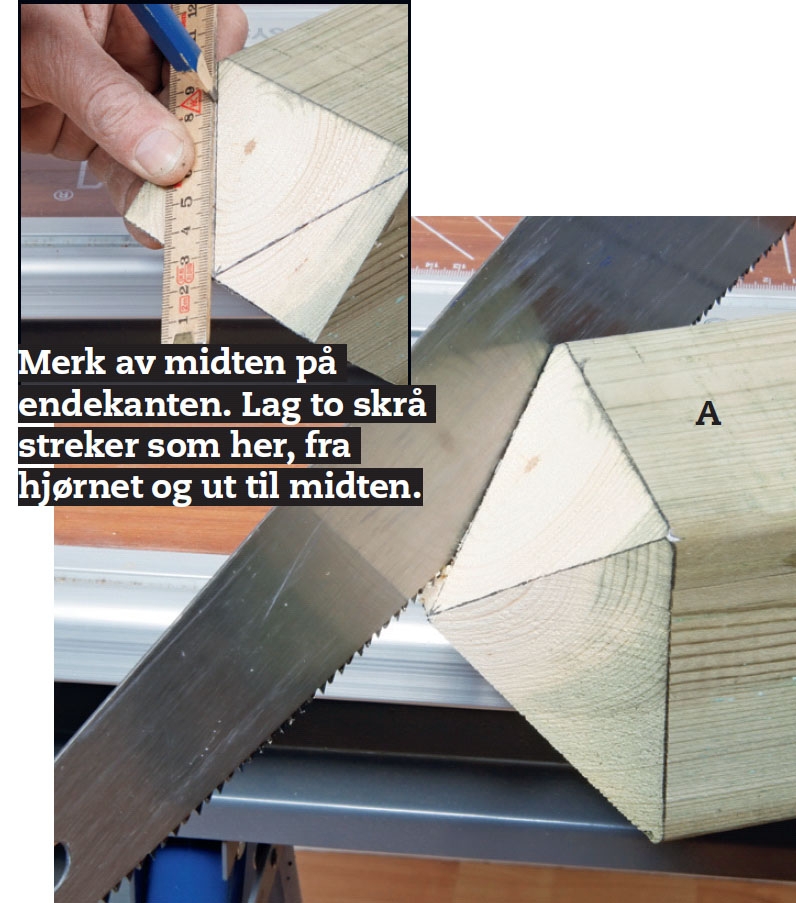

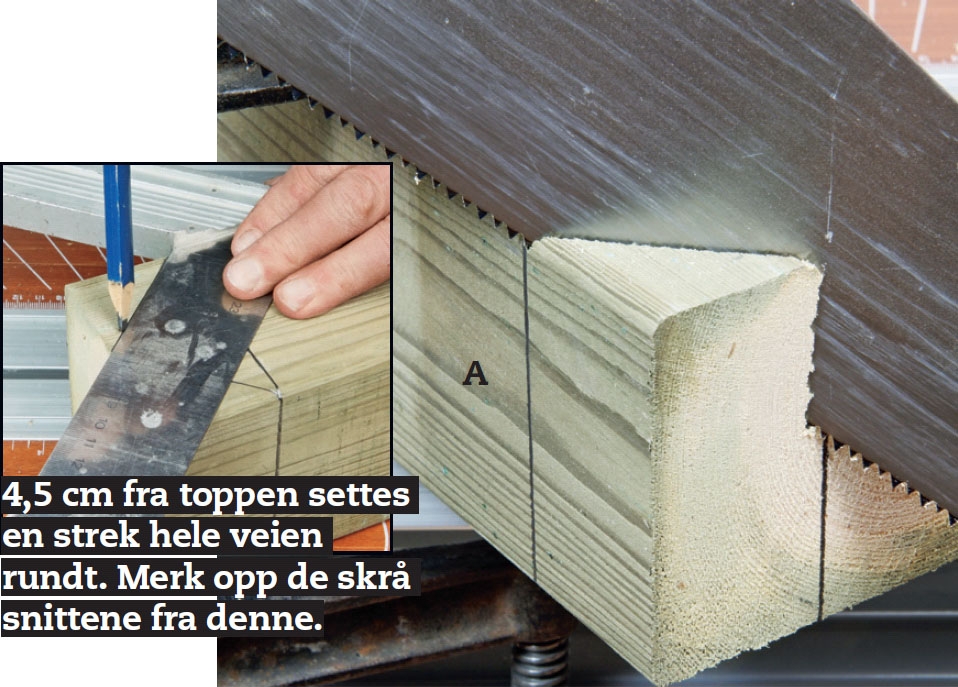

Stolpene (A) spisses øverst med fire snitt, slik at det blir fire trekantede flater med et fall på 45 grader. Til de første snittene streker du hele veien rundt stolpen 4,5 cm fra toppen. Deretter setter du strek midt på endetreet og markerer de skrå snittene.

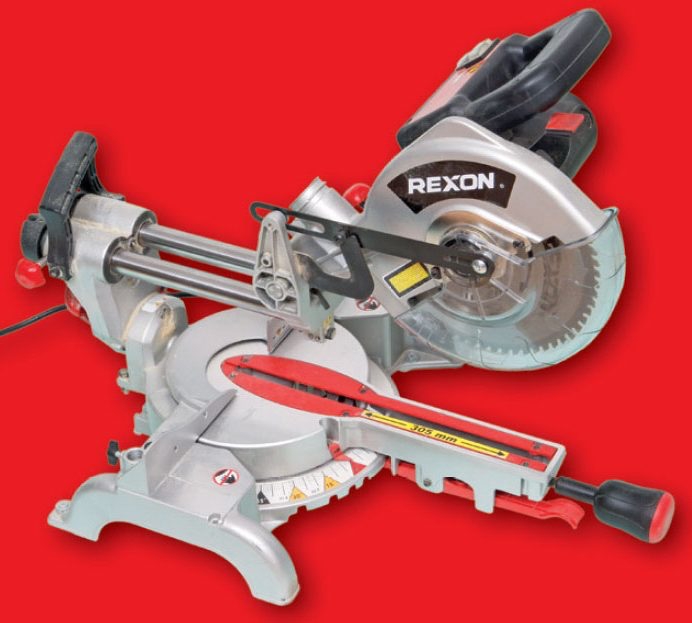

Strek også opp til de to siste snittene - det blir altfor krevende å skjære nøyaktig uten hjelpestrekene. TIPS: Har du en stor kapp- og gjærsag, greier du snittene med sagbladet vinklet 45 grader - men strek likevel opp først.
02
Staver og bjelker
5
Trinn
Både stavene og bjelkene lages av noe av det billigste - og likevel mest solide - treet som du kan finne; nemlig trykkimpregnerte terrassebord.
Toppen av stavene sager vi til slik at spissen ligger akkurat i midten - uten å tegne opp midten. I stedet sager vi i nøyaktig 45 grader og sikrer bare at begge snittene legges like høyt.
I lengden sages stavene til først etter at de er satt på bjelkene.

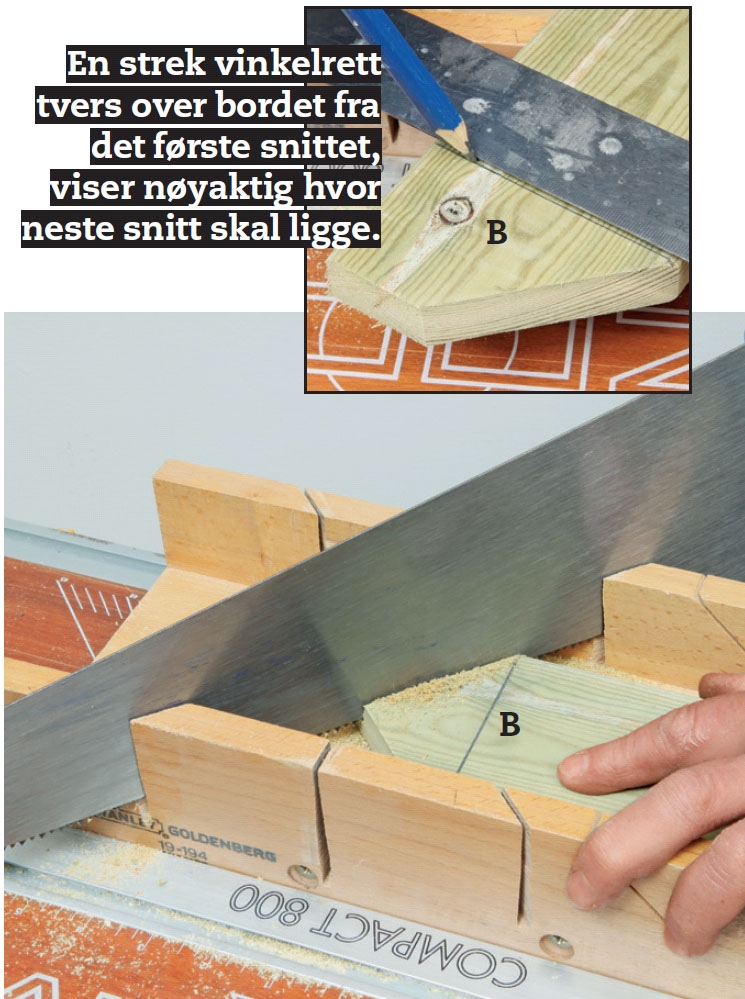

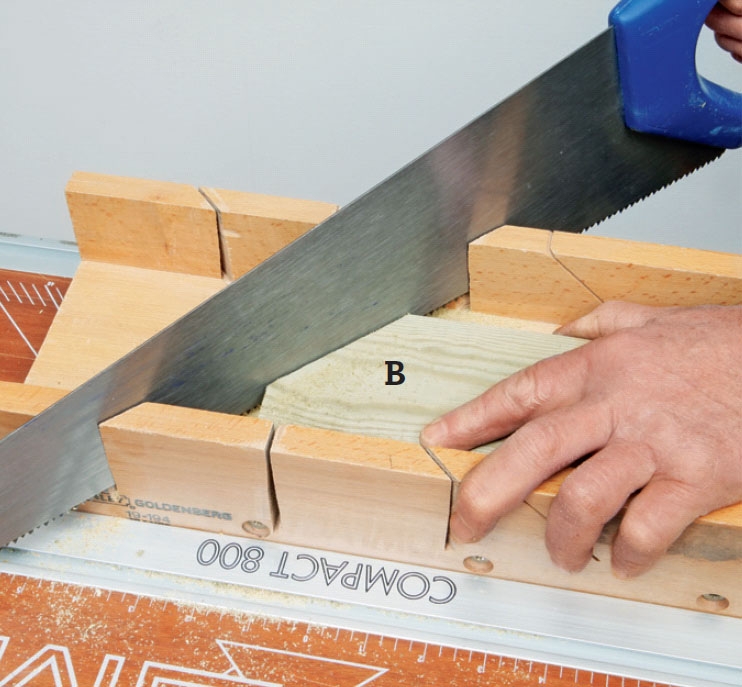

Portstavene (B) sages til slik at de får skrå oversider - og er litt for lange. Sag dem først ut slik at de er 96 cm eller lengre. Legg deretter et skrått snitt som starter cirka 6 cm fra enden. Bruker du en håndsag, er en gjærekasse til stor hjelp.
Et nytt skrått snitt fra den motsatte kanten spisser til portstaven. I stedet for å forsøke å finne midten av bordet, drar du en strek vinkelret tvers over bordet fra det første snittet. Der den tref er kanten, legger du det andre snittet på 45 grader.

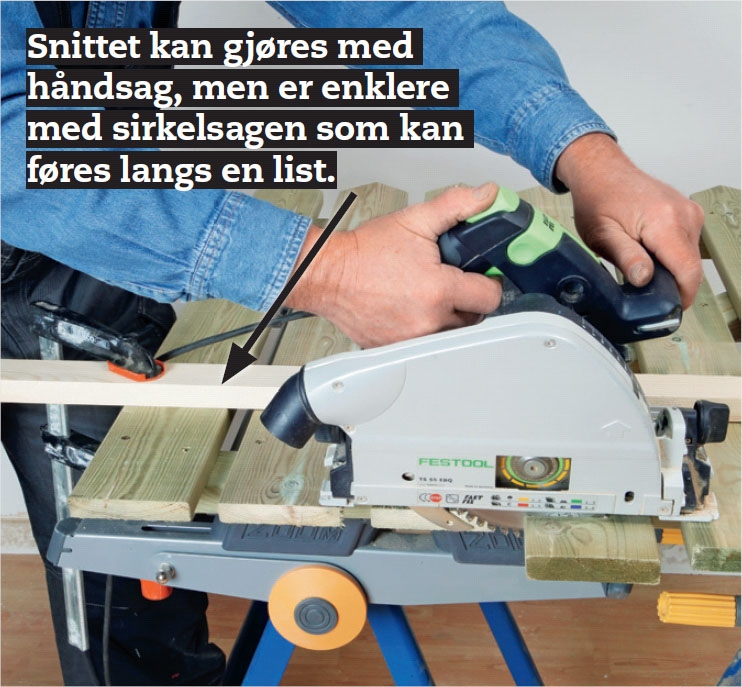

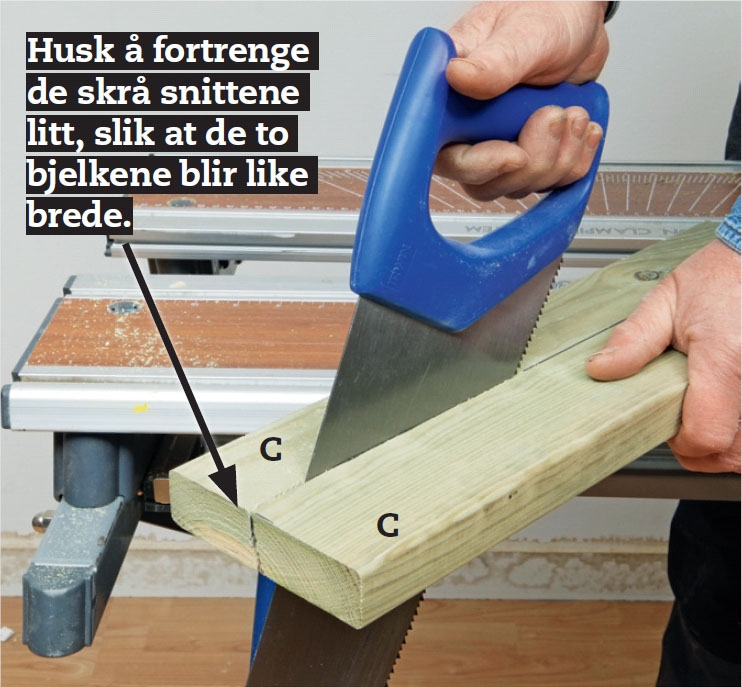

De to bjelkene (C) sager du ut av et enkelt, bredere terrassebord. Ved å legge snittet på langs gjennom bordet litt skrått, cirka 15 grader, lager du to skrå flater som vil lede bort regnet. Med en sirkelsag går dette raskere.

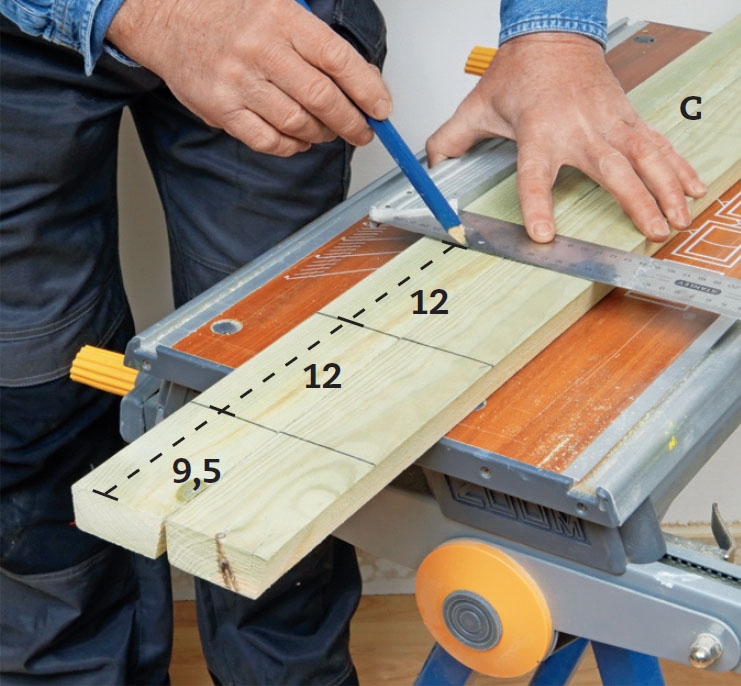

Nå streker du opp til stavene (B) på bjelkene (C), så du slipper å ta mål mens du fester dem. Legg de to bjelkene tett sammen med baksiden (den bredeste flaten) oppover. Merk av 9,5 cm fra den ene enden, og del opp resten med 12 cm.

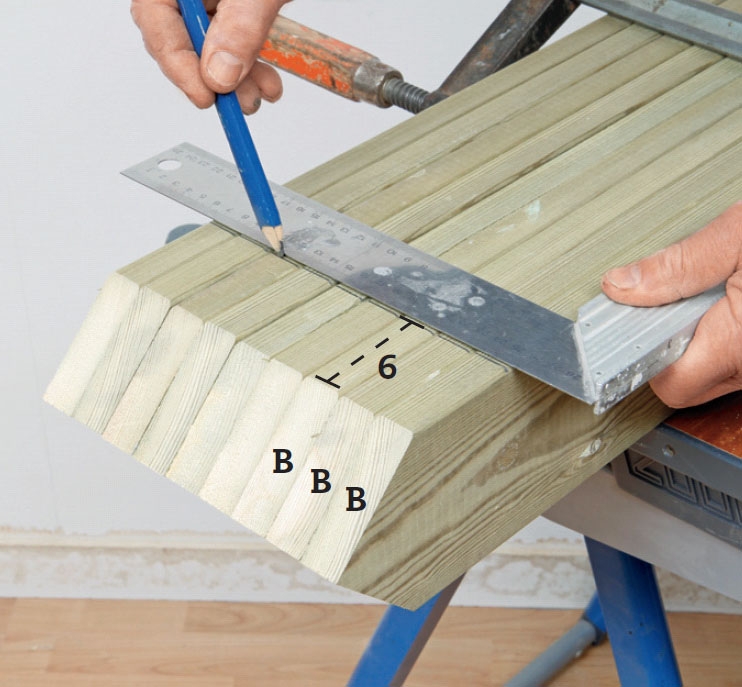

Likedan merker du av til bjelkene på stavene (B). Legg de ni stavene sammen slik at toppen flukter. Sett en strek 6 cm nede (markerer overkanten av den øverste bjelken), og en ny strek 73 cm nede (til underkanten av den nederste bjelken).
03
Porten monteres
6
Trinn
Så kan vi montere porten av staver og bjelker. Vi begynner med de to ytterste stavene, justerer og fyller deretter på med de øvrige stavene.
Alle skjøter limer vi med pu-lim, før vi skrur dem sammen. Limet har to funksjoner: Det forsterker skjøtene, og det skummer opp og fyller ut skjøten slik at det ikke kan trekke fukt i den. Dermed slipper du å male så ofte.
Ved å snu bordene riktig, kan du sørge for at sprekker og rifter blir liggende mot bjelkene. Ved å se på enden av bordet, finner du siden som vendte inn mot stammens kjerne. Dette er treets “rettside”. Snu denne siden ut på portens fremside, som vil bli mest sett.

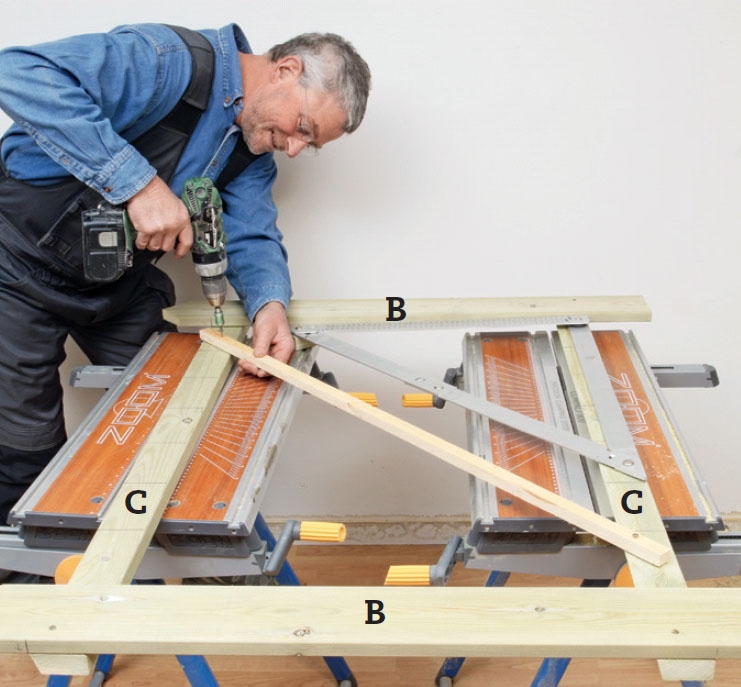

Med lim og én skrue festes de ytterste stavene (B) på bjelkene (C). Juster porten i vinkel, og fest en midlertidig skrålist på bjelkene på samme side som stavene. Listen låser delene riktig fast.

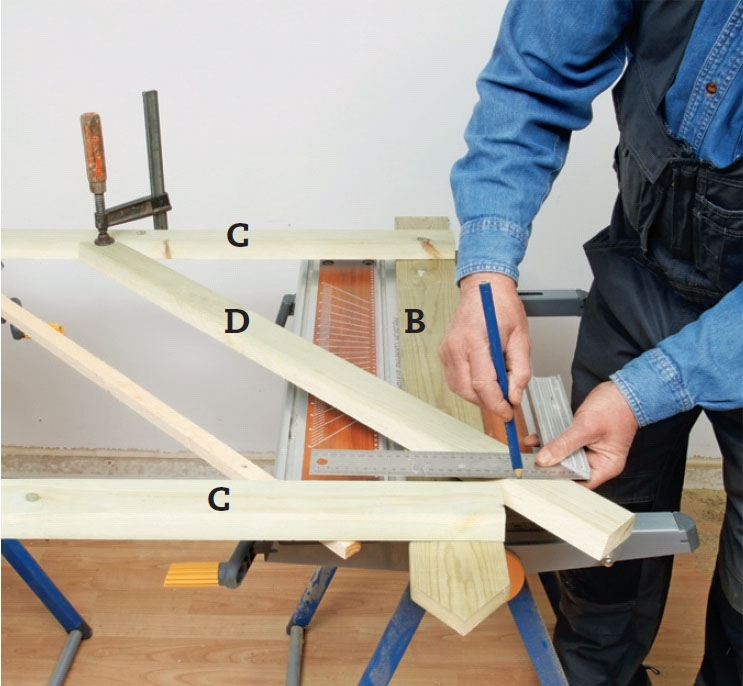

Skråbjelken (D) sages til mot nederste bjelke (C) med et 45 graders snitt, som heller 15 grader. Hold deretter skråbjelken som vist over, merk opp i den andre enden og sag den med et tilsvarende snitt.

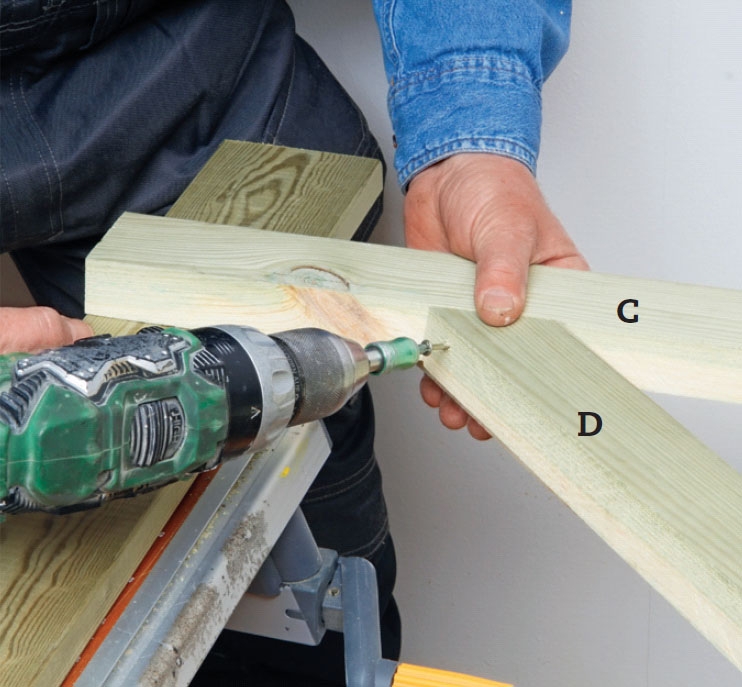

Ha lim på endene av skråbjelken (D), og plasser den slik at den sitter like langt inn på de to bjelkene (C). Fest den til bjelkene med rustfrie skruer (5 x 60 mm). Fjern den midlertidige avstivingen, slik at det blir plass til resten av stavene.

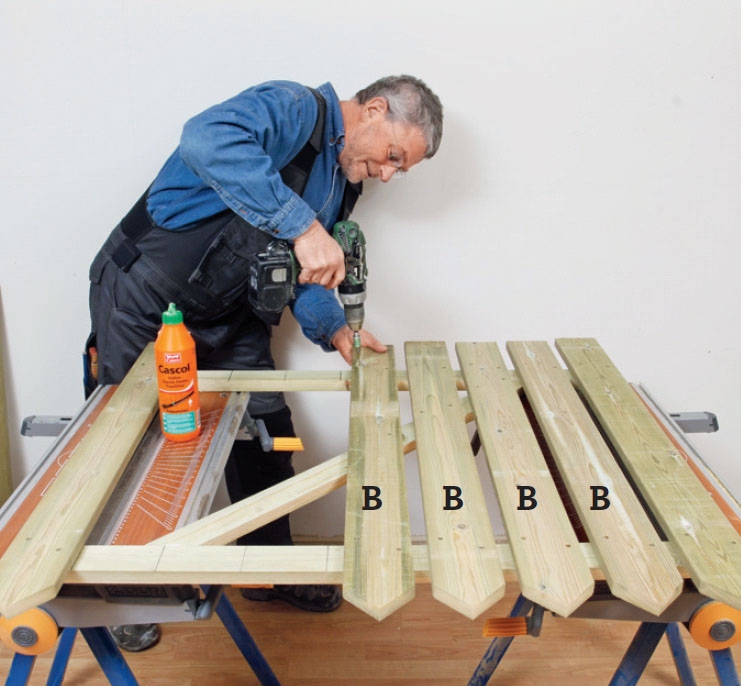

De resterende sju stavene (B) festes med lim og to skruer i begge bjelker og i skråbjelken. Det går enkelt og raskt siden du kan plassere dem etter strekene du har laget.
Stavene sages av i bunnen med et enkelt langt snitt. 6 cm fra underkanten av den nederste bjelken, setter du en strek på bordene som du kan sage etter. Snittet vinkles 15 grader slik at stavene er lengst på fremsiden.

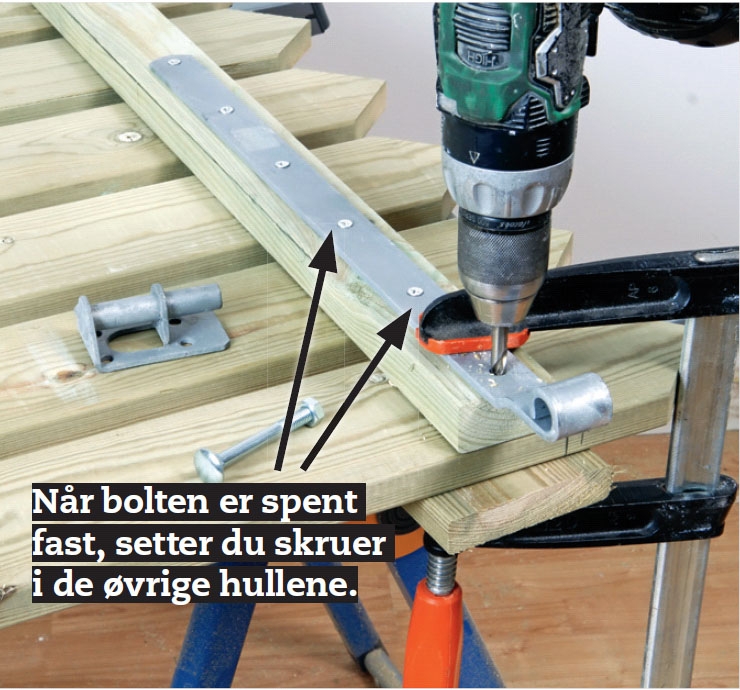

Stabelhengslene festes. Først spenner du dem fast med en tvinge for å kunne bore et 8 mm hull gjennom bjelken og staven bakenfor. Her stikker du en bolt inn fra forsiden av porten og spenner til på hengselssiden.
04
Alt samles
3
Trinn
Før vi begynner å grave ned stolpene til porten, utnytter vi det faktum at porten ikke bare skal henges rett på et eksisterende stakittgjerde.
Nå setter vi nemlig porten sammen med stolpene. Ikke bare med hengslene, men ved å binde sammen alle delene ved hjelp av et par bord. På den måten kan vi sette begge stolpene i bakken på én gang og stampe jorden rundt. Når hele konstruksjonen står riktig, kan vi fjerne de to midlertidige bordene.
Denne lette porten er det ikke nødvendig å støpe fast i bakken. Den blir stabil nok ved hjelp av klampene som vi skrur fast på stolpene i to høyder.

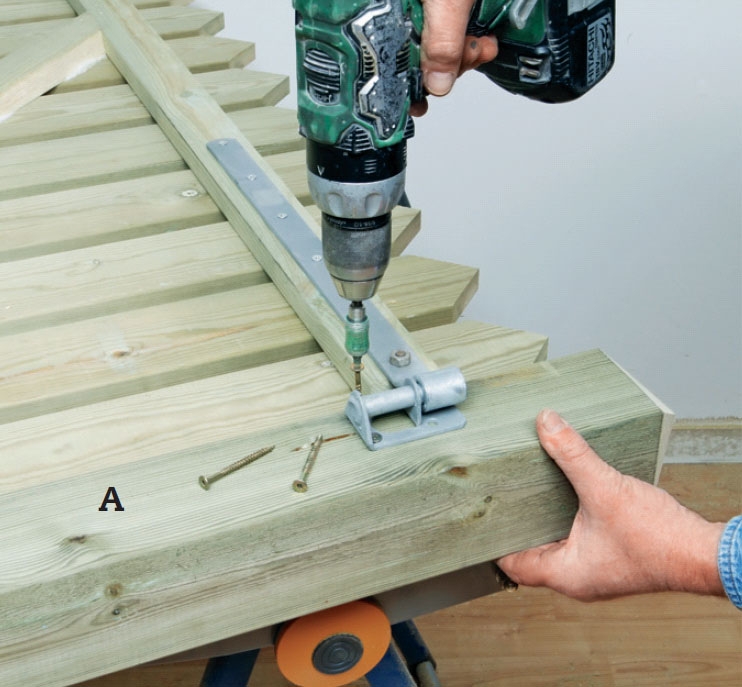

Porten hektes først på den ene stolpen (A) med hengselet. Vi plasserer porten 2 cm fra stolpen og skrur hanndelen av stabelhengselet fast på stolpen med fire 5 x 60 mm skruer. Husk å forbore for å hindre at treet sprekker.

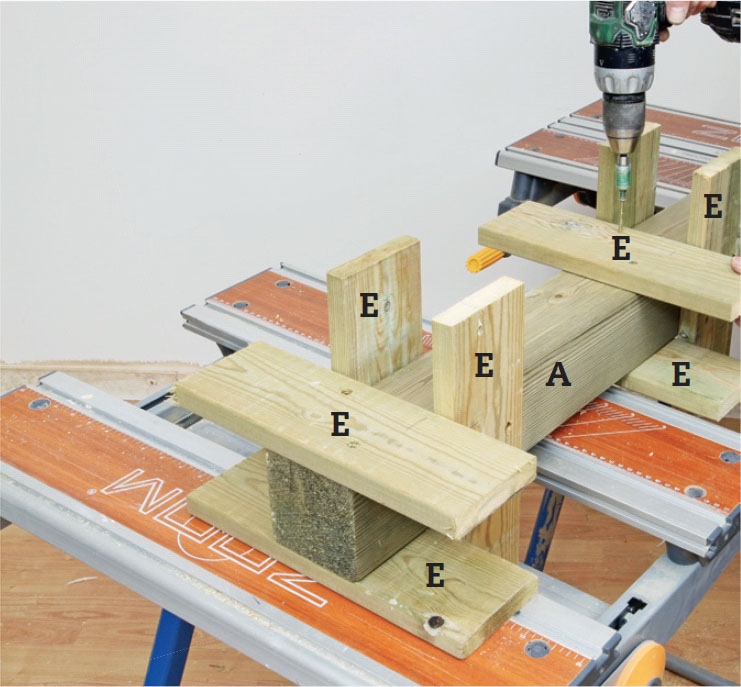

Jordklampene (E) festes på de to stolpene med lim og 5 x 60 mm skruer. De nederste settes helt nede ved bunnen av stolpen, de øverste plasseres med overkanten 70 cm fra enden av stolpen.
Deretter setter vi sammen stolpene og porten med to lister. Skru en list på hver av de to bjelkene. Plasser porten oppå stolpene med to centimeters avstand. Skru derretter listene fast på stolpene.
Når listene er skrudd fast, kan hele konstruksjonen løftes samlet.
05
Porten reises
5
Trinn

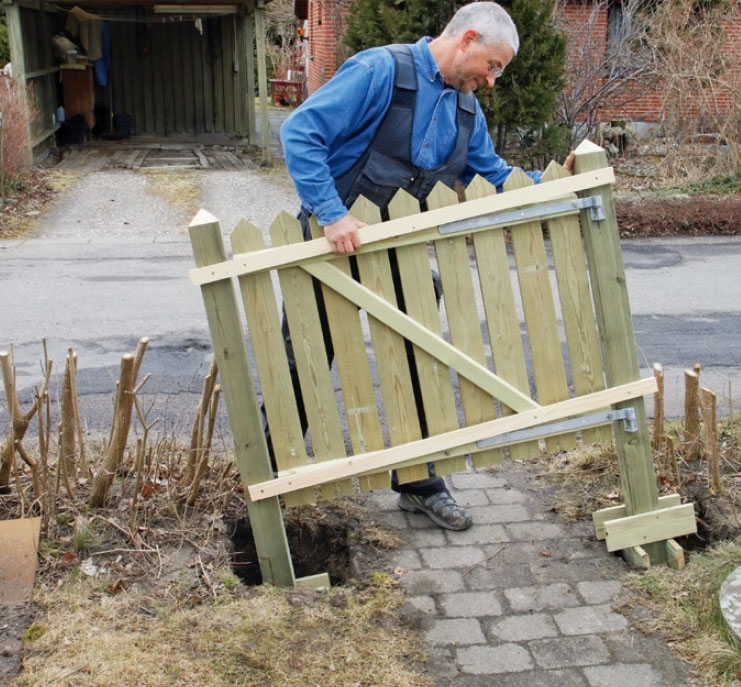

Med de to listene skrudd på tvers av porten og stolpene, kan du plassere hele konstruksjonen i hullene samtidig. Når du deretter “låser” den fast med et par skråstivere, blir det enkelt å kontrollere stolpene mens du fyller opp hullene og stamper jorden fast rundt dem.

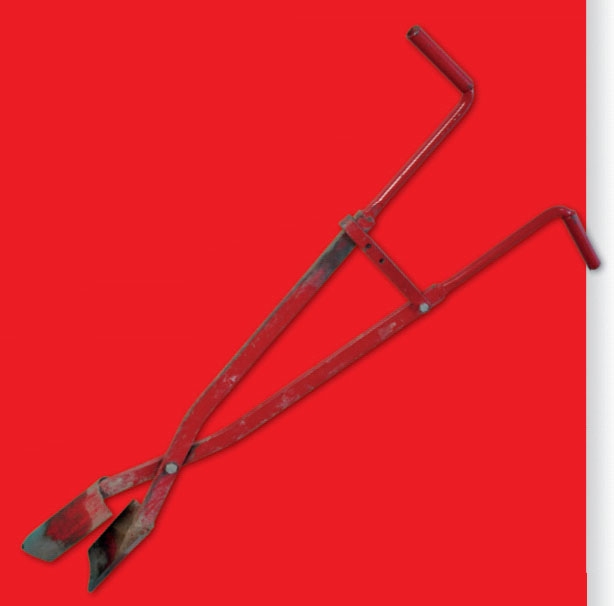

Hullene skal være 40 x 40 cm i bredden, og rundt 90 cm i dybden. Når du bruker jordklamper, har du ingen glede av et jordbor. Det lager for små hull. En vanlig spade går greit, men du kan også bruke en stolpespade. Den griper rundt jorden slik at du enkelt kan løfte massen ut av de dype hullene.
Grav hullene, løft porten med stolpene og plasser konstruksjonen i hullene. Kast jord, eller helst grus, opp i hullene for å gjøre bunnen tørr og stabil.

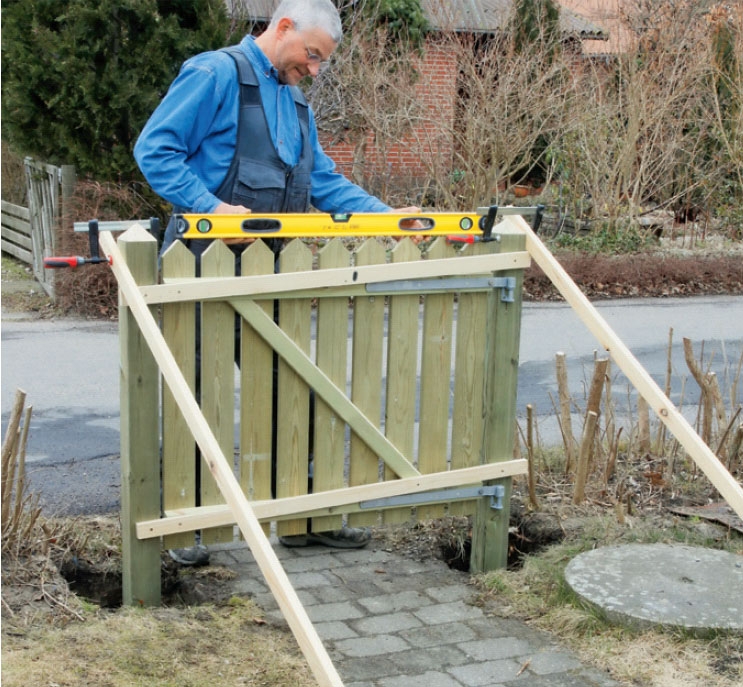

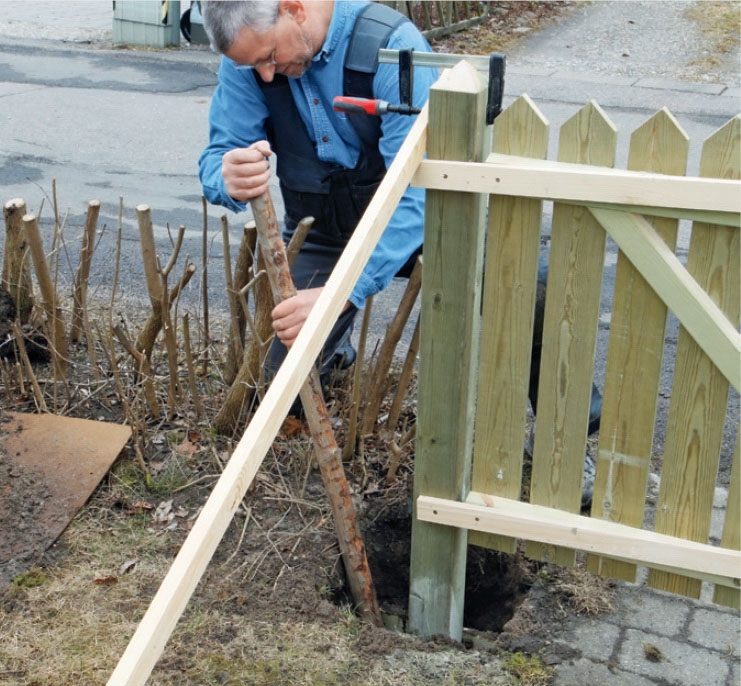

Porten låses nå i loddrett posisjon med et par skråstivere. Spiss de to pålene, og bank dem ned i bakken. Spenn dem fast til stolpene med tvinger. Nå kan du justere konstruksjonen så den blir rett.
Så er det bare å feste stolpene. Fyll Så er det bare å feste stolpene. cirka 10 cm jord i hullene av gangen, og stamp godt med en påle. Er jorden tørr, blir jobben enklere om du vanner den litt.

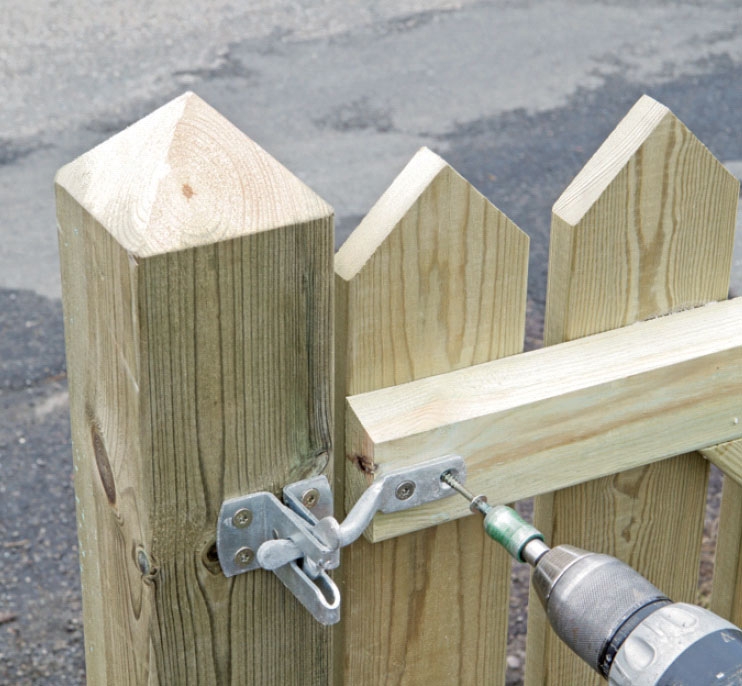

Når alle støttepinnene er fjernet, monterer du en slåe. Vi bruker en grindlås, som bare skal skrus på stolpen og den øverste bjelken. Husk å forbore slik at treet ikke sprekker når du skrur.

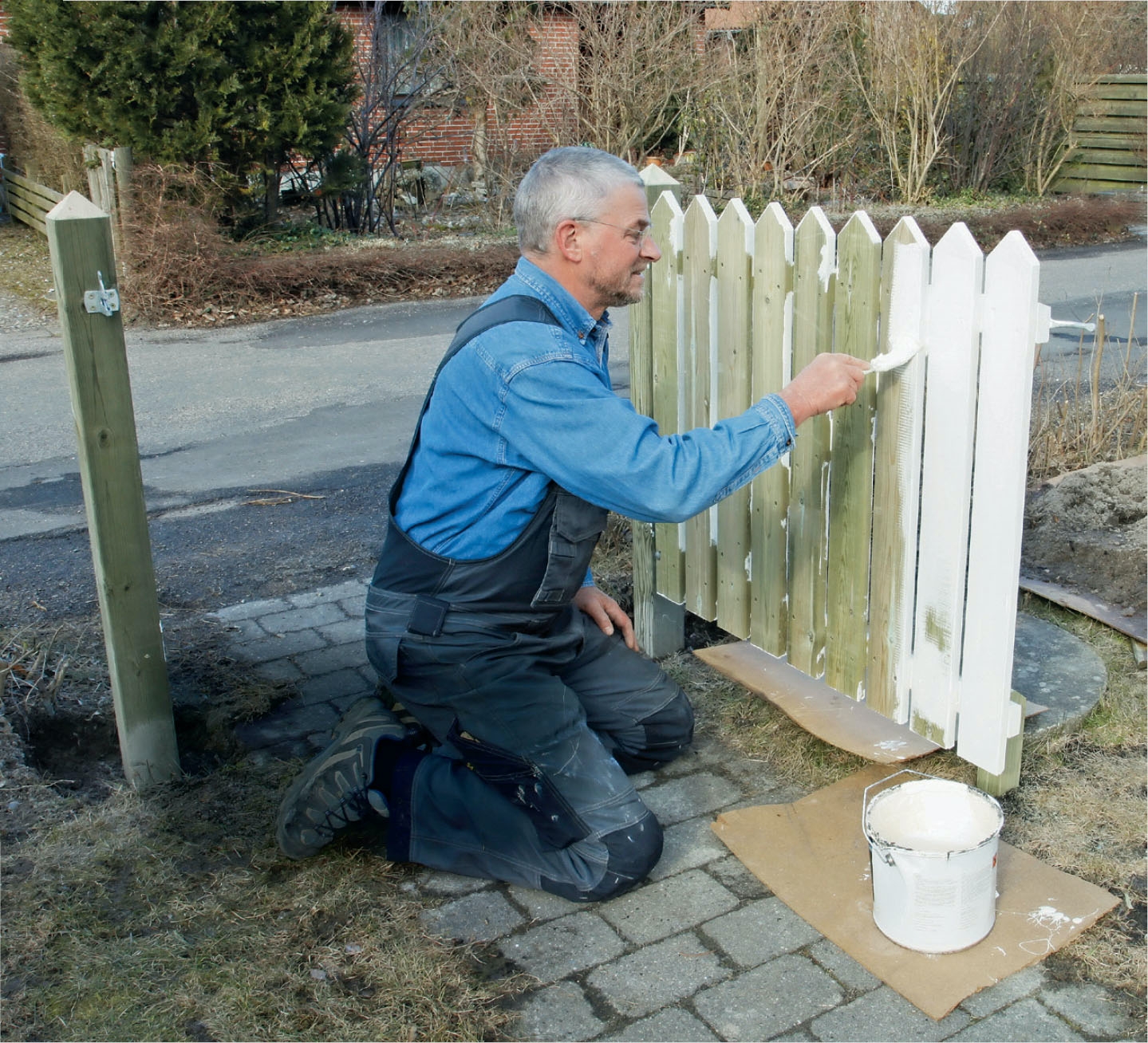

Nå gjenstår bare å gi treet trebeskyttelse eller maling. Siden hullene ikke er fylt helt opp, går det greit å male stolpene ned til bakken.
Materialer
Trykkimpregnert høvlet furu (NTR-A), 98 x 98 mm:
• 2 stolper (A) à 190 cm
Trykkimpregnerte terrassebord, 21 x 95 mm:
• 9 staver (B) à 95 cm
• 16 jordklamper (E) à 30 cm
Trykkimpregnerte terrassebord, 28 x 120 mm:
• 2 bjelker (C) à 105,5 cm
• 1 skråbjelke (D), 95 cm
Øvrige materialer:

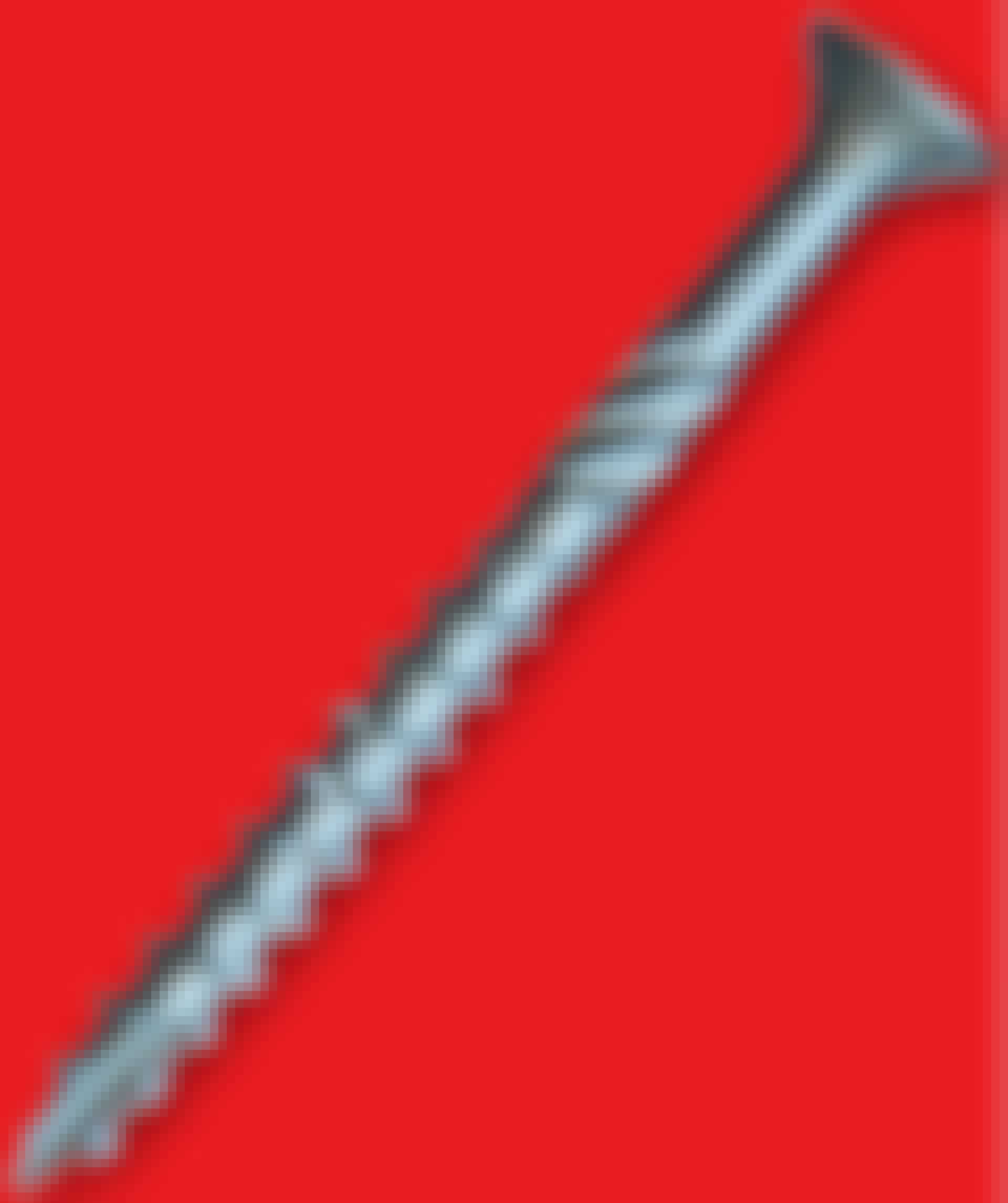

• Rustfrie skruer, 4 x 40 mm og 5 x 60 mm
• Pu-lim
• 2 stabelhengsler
• 1 portlås
• 2 bolter, 8 x 60 mm, med mutter
• Trebeskyttelse
• Diverse hjelpelister
Tidsforbruk
Ferdig på ei helg
Pris
600 kroner
Vanskelighetsgrad
Hvis du setter sammen de to stolpene og porten med et par bord, er det raskere og enklere å få dem i hullene. Og stolpene kommer til å stå nøyaktig i lodd.
Tegning
Tips & Triks

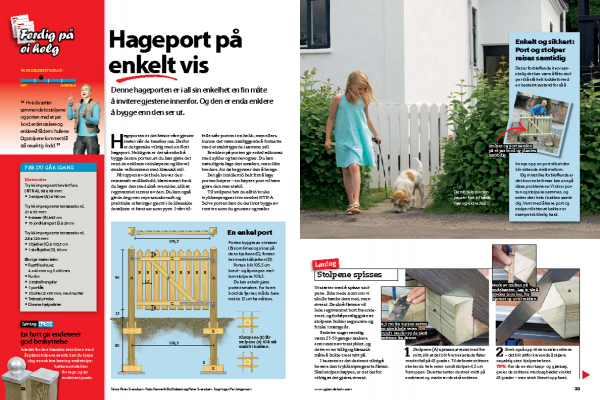

Magasinartikkel
