Gratis frisk luft med solcelleventilasjon

Med en hjemmelaget solcellevifte kan du sikre frisk luft i ei hytte, en utebod eller i kjelleren helt uten utgifter til strøm. Her kan du se hvordan du lager den for en billig penge.

Vanskelighetsgrad
Tidsforbruk
2 timer
Pris
1.000 kroner

Intro

Lukten av ei hytte som har vært stengt hele vinteren, er ikke alltid like behagelig.

For selve hytta er det heller ikke sunt at inneluften har stått stille i flere måneder. Derfor skal hytta ha god ventilasjon, også når du ikke bruker den.

Det fikser denne hjemmelagde løsningen. Prisen er en engangsutgift på cirka 1000 kroner.

Det er et lite elektronikk-prosjekt, som krever litt annen kompetanse enn ferdigheter med hammer og sag. Men hvis du følger denne veiledningen, er det ikke vanskelig.

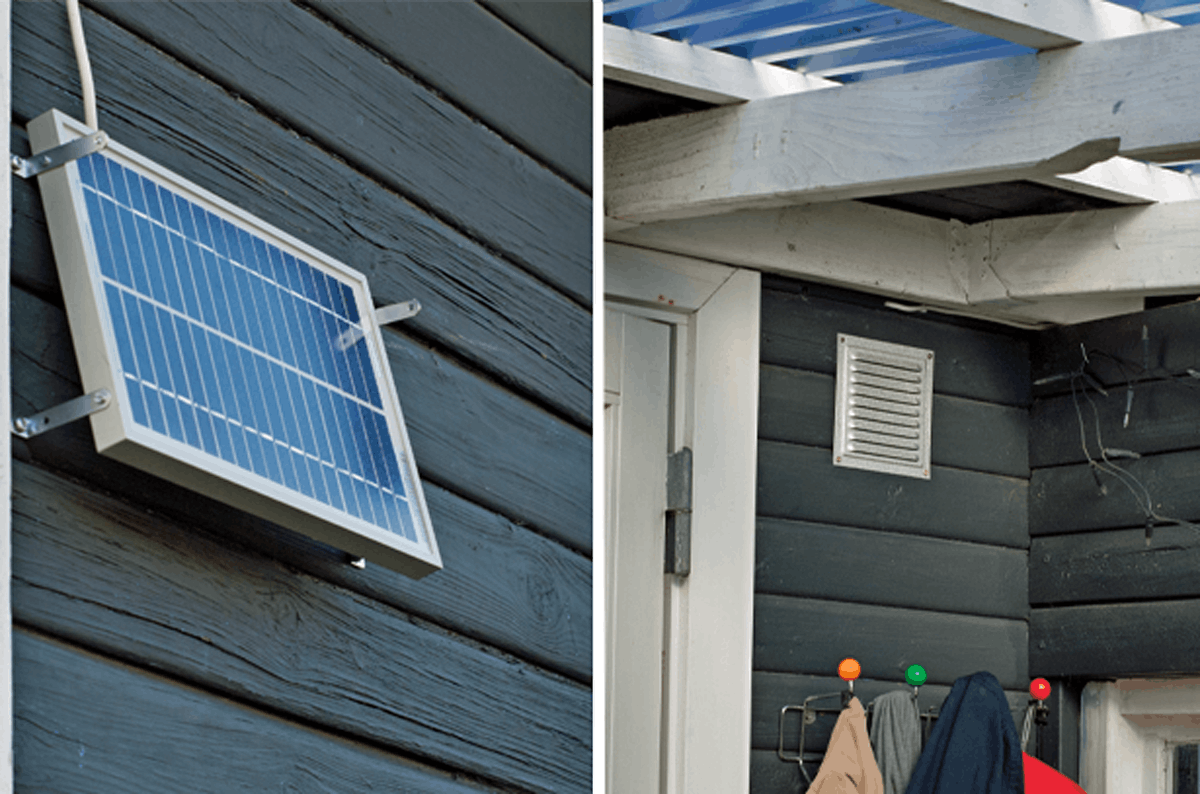

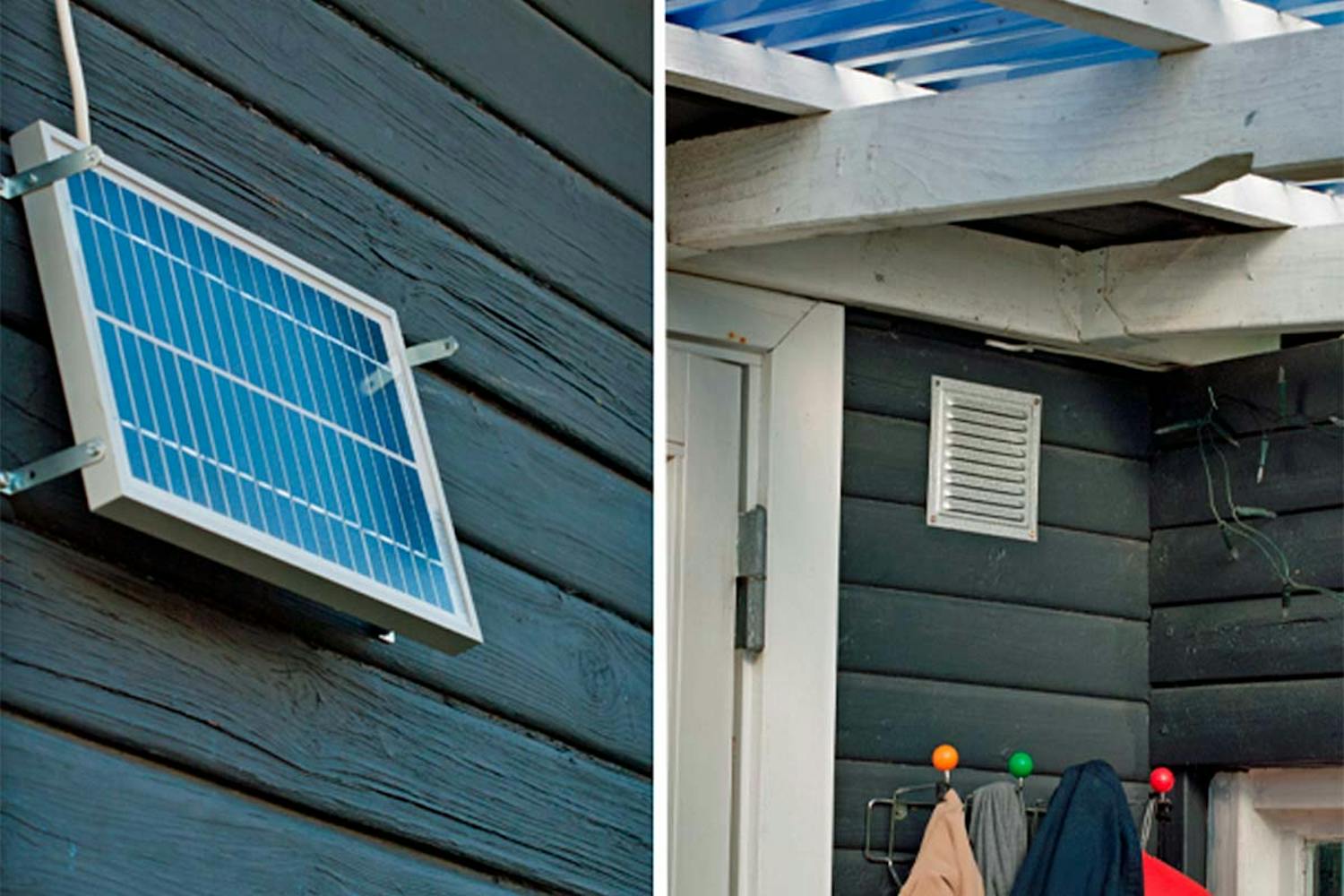

Resultatet blir en skreddersydd vifte, som er drevet av sollyset. Dermed er den fremtidige driften av viften helt gratis.

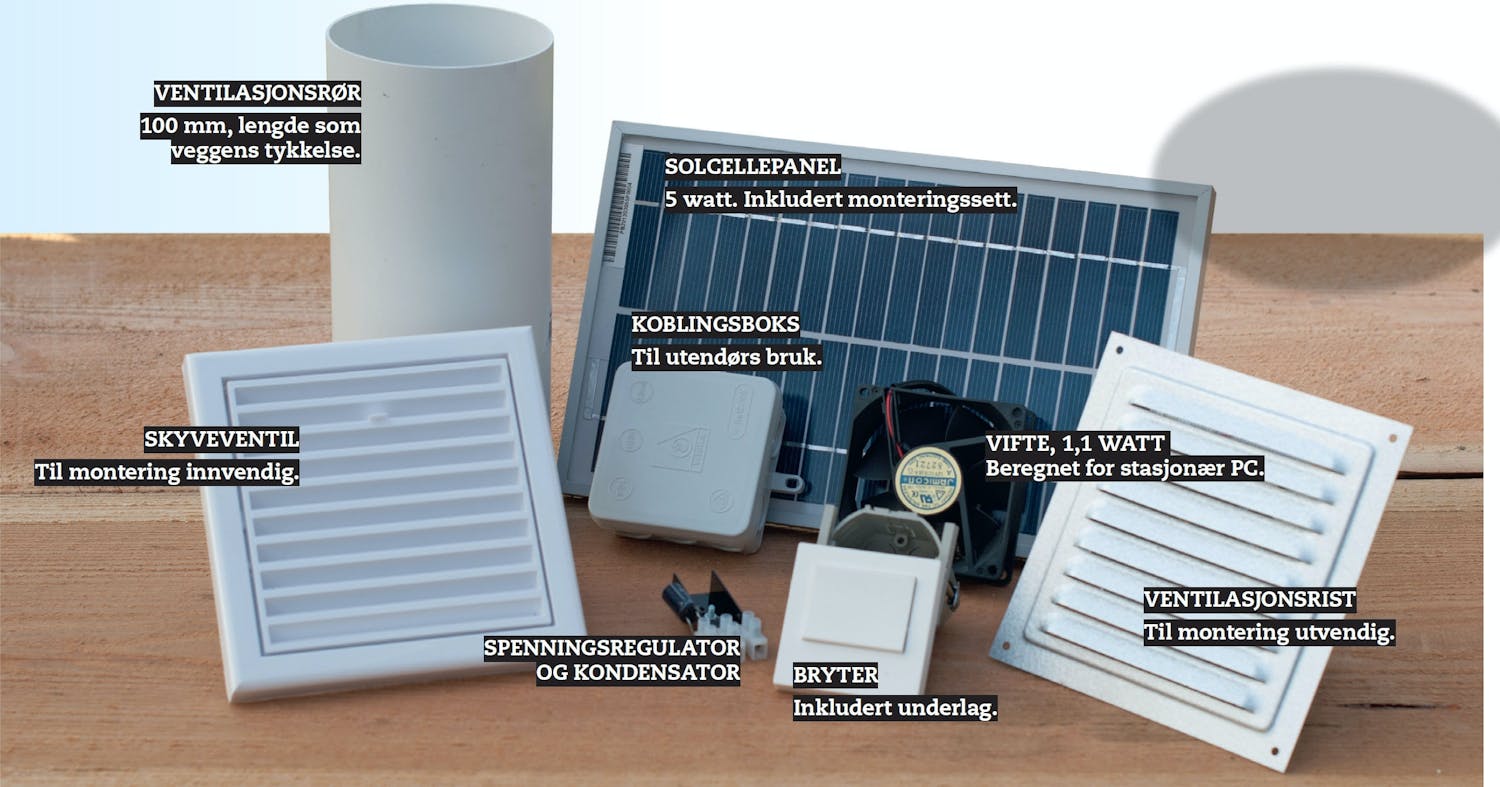

Solcelle ventilasjon delene

Lavvolt krever ikke elektriker

Veiledning

01
Slik setter du opp alt sammen 9 Trinn

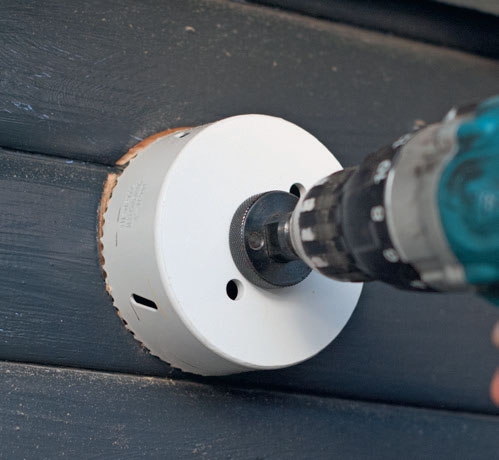

Solcelle ventilasjon: Bor hull i veggen 1

Bor hull i veggen til ventilasjonsrøret. Her bruker vi en 102 mm hullsag til et 100 mm rør.

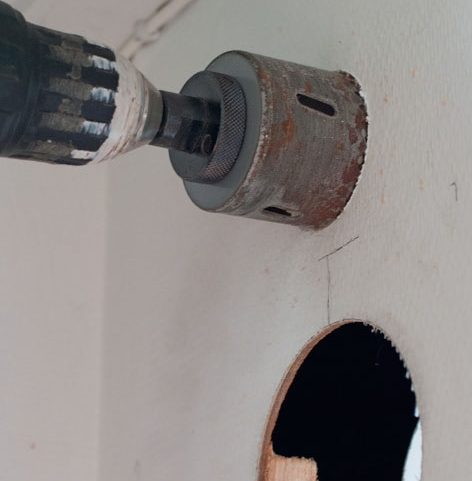

Solcelle ventilasjon: Bor hull til bryteren 2

Bor hull til bryteren. Bruk en hullsag som passer til bryteren du har valgt, slik at viften kan slås av når du bruker hytta, og ikke vil høre på at den suser.

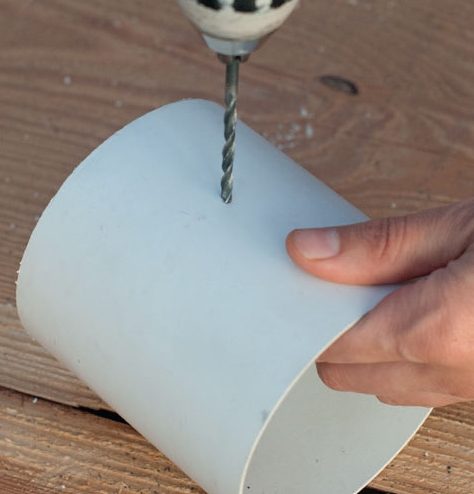

Solcelle ventilasjon: Bor hull i røret 3

Bor hull i røret, så du kan forbinde viften med bryteren inne i veggen.

TIPS: Har du murvegger, kan du frese inn ledningen i veggen i stedet.

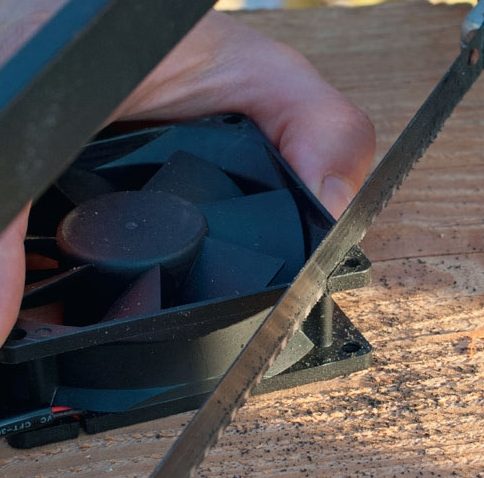

Solcelle ventilasjon: Tilpass viften 4

Tilpass viften. Den vil som regel sitte i en firkantet ramme. For å få den til å passe inn i ventilasjonsrøret, skal hjørnene på den skjæres av.

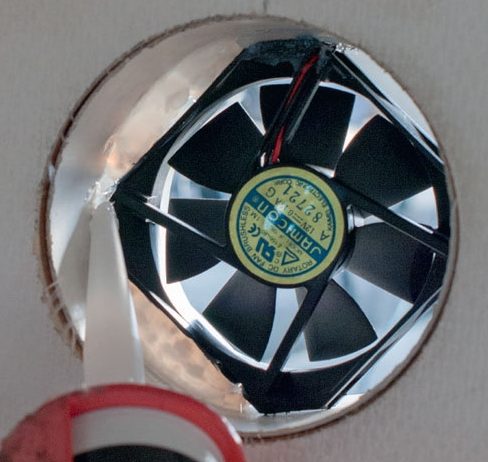

Solcelle ventilasjon: Lim fast viften til røret 5

Lim fast viften til røret som du har dyttet inn i hullet. Sett risten på utsiden.

VIKTIG! Sørg for at viften vender slik at den blåser

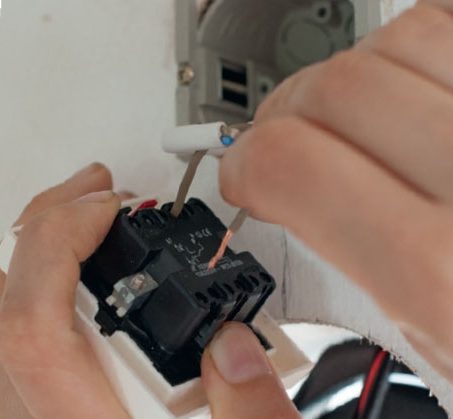

Solcelle ventilasjon: Koble sammen ledningene 6

Koble sammen ledningene. Den brune ledningen fra viften skal til bryteren, det samme skal den brune ledningen fra solcellen.

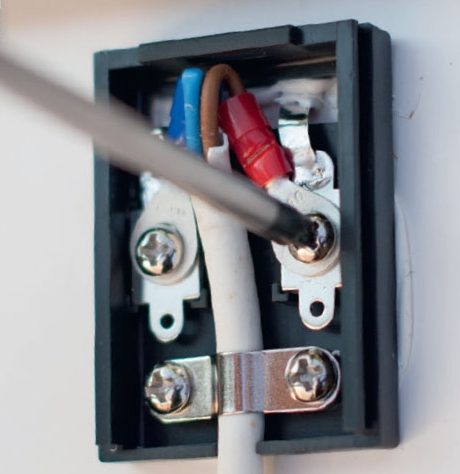

Solcelle ventilasjon: Bak på solcellepanelet 7

Bak på solcellepanelet settes den brune ledningen til pluss, og den blå til minus. Begge ledninger skal utstyres med kabelsko.

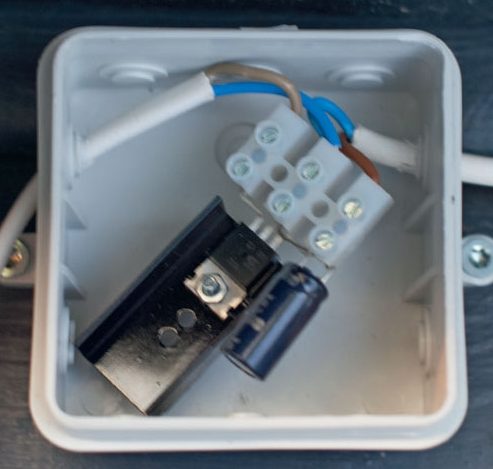

Solcelle ventilasjon: Mellom solcellen og viften 8

Mellom solcellen og viften kobles ledningene sammen med kondensatoren og spenningsregulatoren (se diagram i boksen).

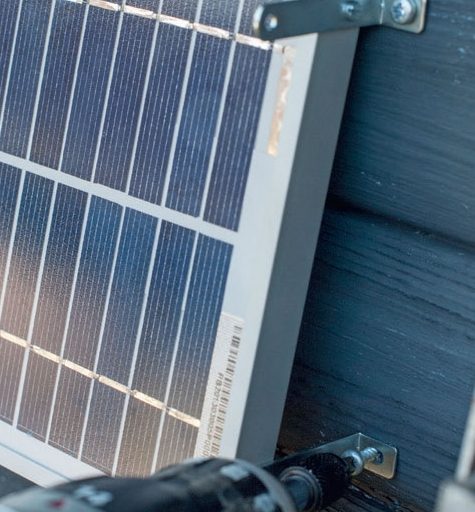

Solcelle ventilasjon: Sett opp solcellepanelet 9

Sett opp solcellepanelet. Skru fast de små beslagene. Panelet er mest effektivt hvis det vender mot syd.

Materialer

Kjøpt på nettet (Kerychip.dk):

• 5 W solcelle, inkludert monteringssett
• 1,1 W vifte
• Spenningsregulator og kondensator

Kjøpt i byggvarehus:

• 100 mm ventilasjonsrør
• Skyveventil
• Ventilasjonsrist
• Underlag til bryter
• Koblingsboks
• Lampeledning
• Byggfugemasse

Tidsforbruk

Et par timer.

Pris

Cirka 1000 kr for alt. Noe er kjøpt i en dansk nettbutikk, annet i et byggvarehus.

Vanskelighetsgrad

Dette er en overkommelig oppgave for de aller fleste.

Tegning

Slik er delene koblet sammen

Slik er delene koblet sammen

Video

VERKTØY: Slik bruker du skrumaskinen

I denne videoen lærer du alt om det mest populære gjør det selv-verktøyet. I tillegg til å skru skruer og bore hull i en lang rekke forskjellige materialer, finnes det masser av tilbehør som gjør deg i stand til å bore store hull, skru muttere og franske treskruer, undersenke skruer, slipe, polere og mye mer.

TIPS: Helt rett snitt i runde emner

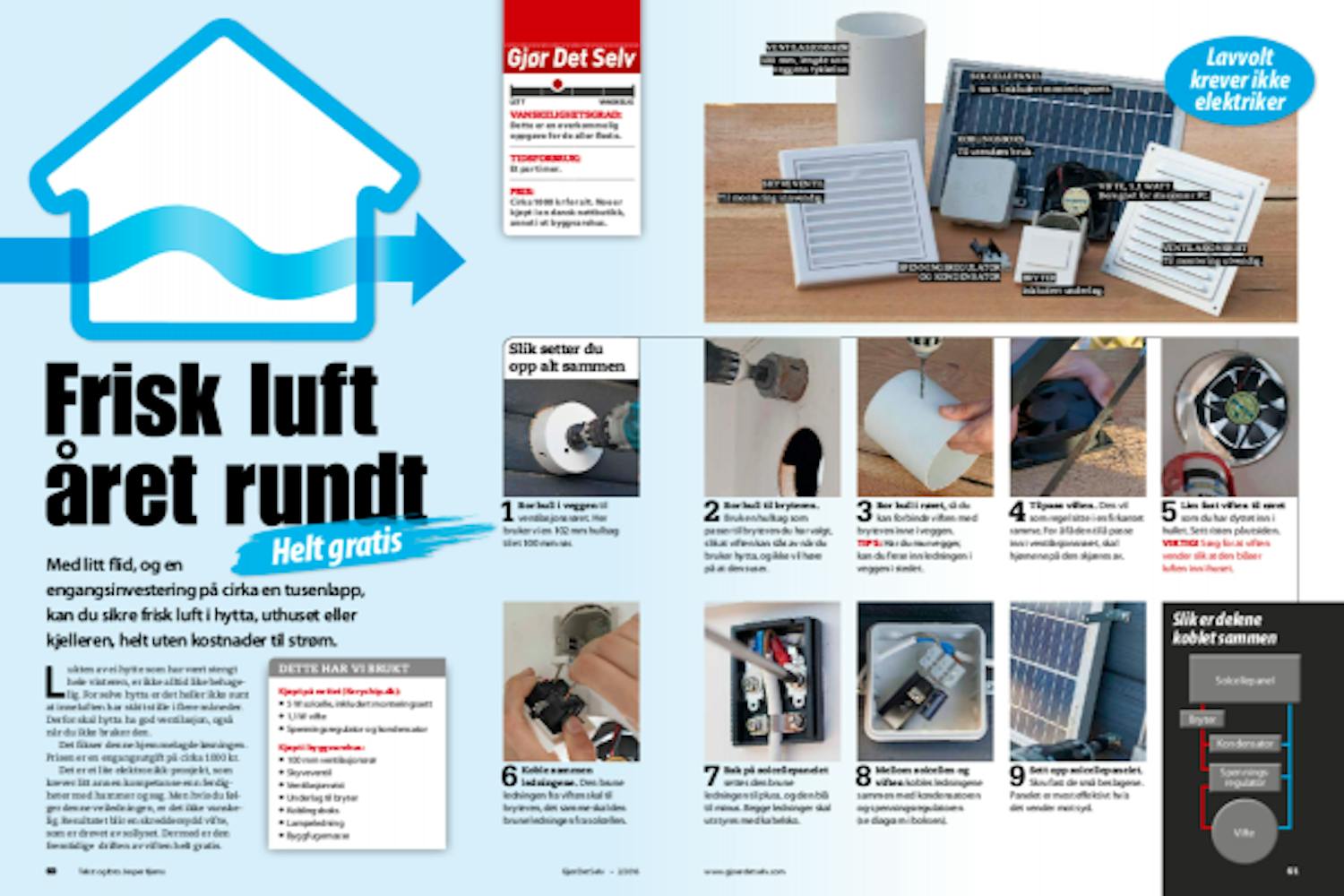

Magasinartikkel
