Veiledning

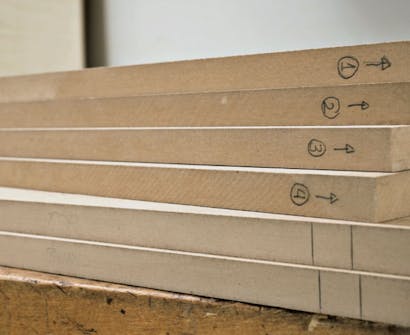

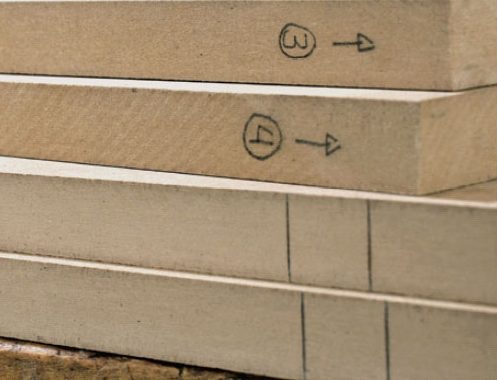

Merk alle delene nøyaktig på framkanten med navn og ei pil som viser hva som er opp. Nøyaktige mål og rette vinkler er viktig. Har du ikke ei god bordsirkelsag eller ei dykksag med skinne, får du delene skåret opp i trelastutsalget.

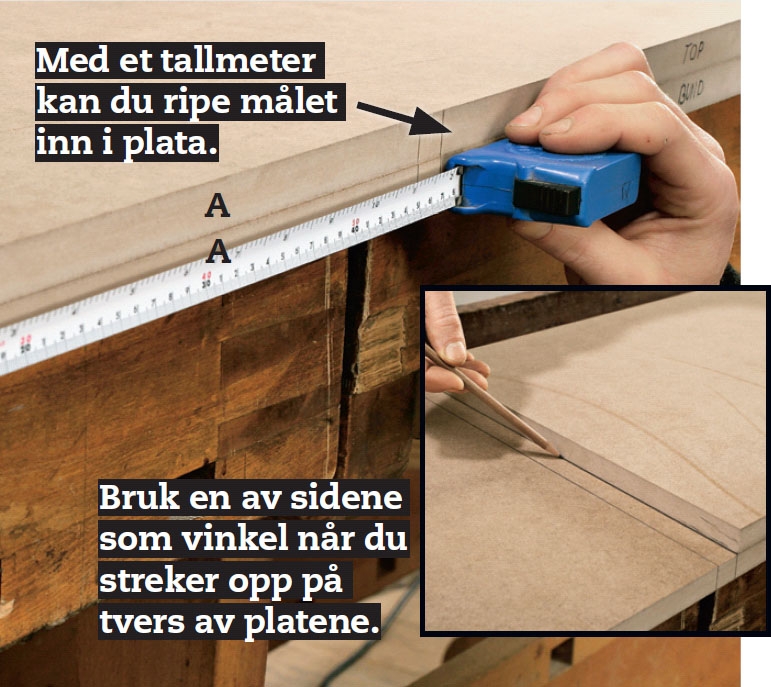

Markér på toppen og bunnen (A) der de loddrette delene skal sitte. Legg top pen på bunnen, og sett en strek på fram kanten ved 1,9, 46 og 47,9 cm - først fra venstre, så fra høyre. Før deretter marker ingene tvers over platene på det som blir innsiden.

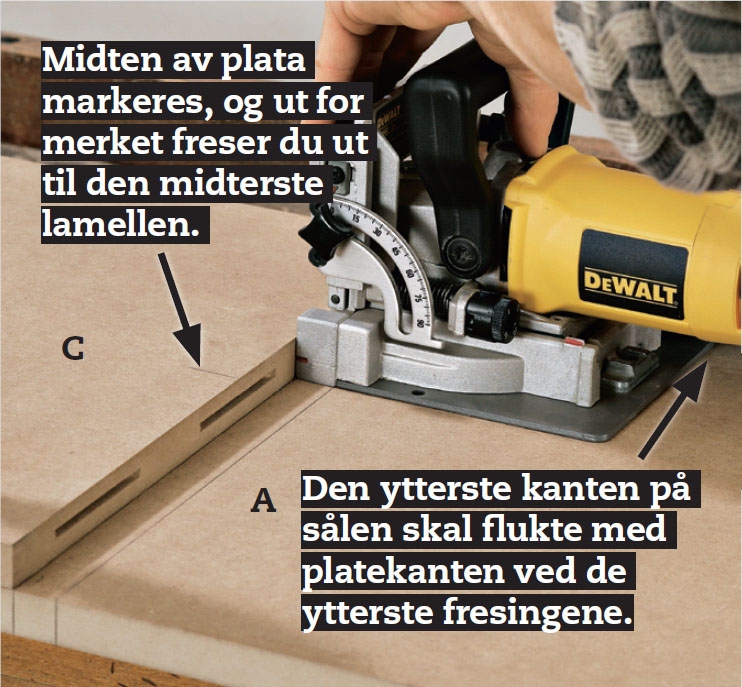

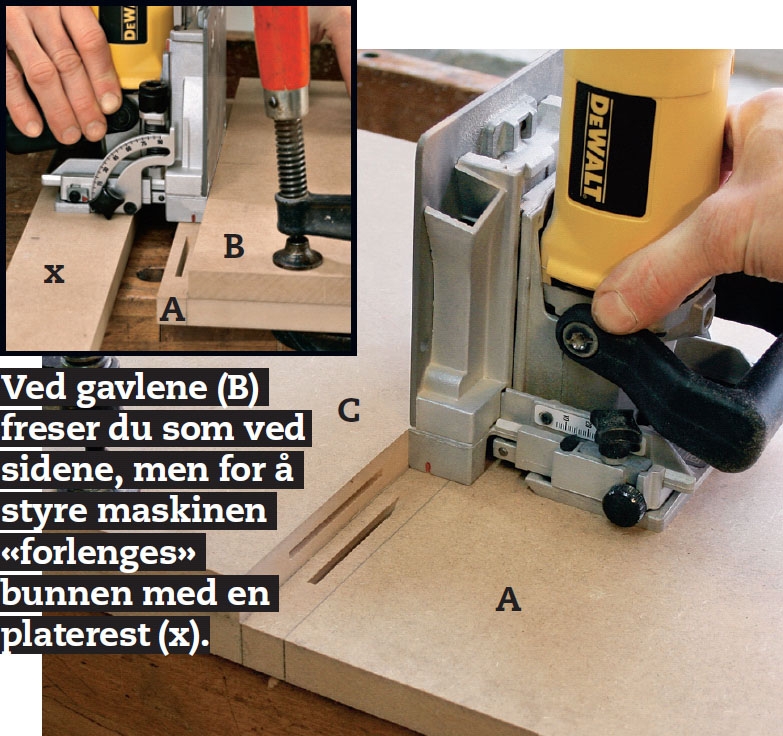

Nå freser vi ut til lamellene ved sidene (C). Legg siden (C) på bunnen (A) nøyaktig ved streken den skal passe mot. Lås den fast med ei skrutvinge. Sett mas kinsålen på bunnen, og fres tre spor i kanten, ett på hver side og et midt på.

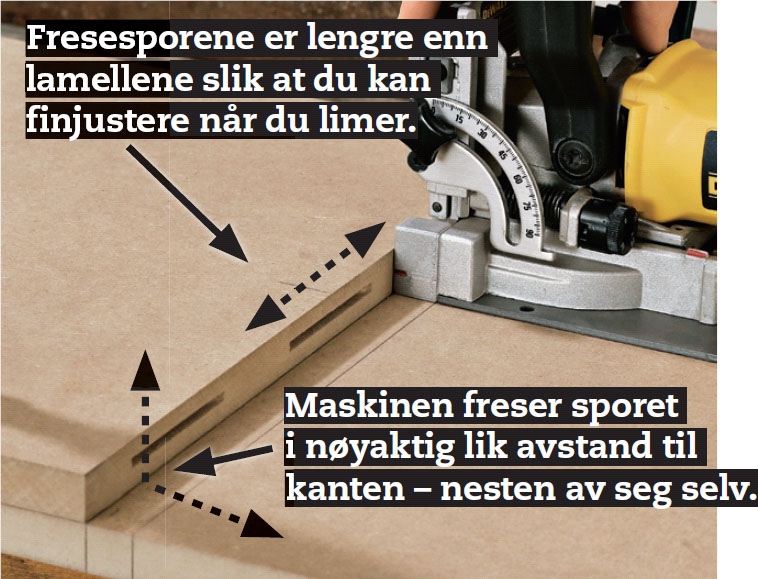

De tilsvarende hullene i bunnen (A) freses uten å flytte platene. Maskinen snus loddrett, sålen presses inn mot sidestykket, og freseskiva trykkes ned ut for hullene i side stykket. Hullene sitter nå nøyaktig like langt fra streken.

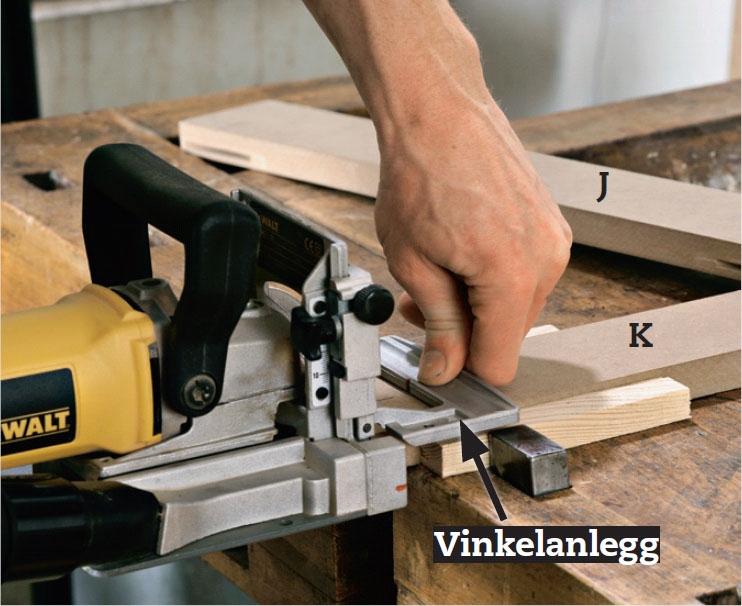

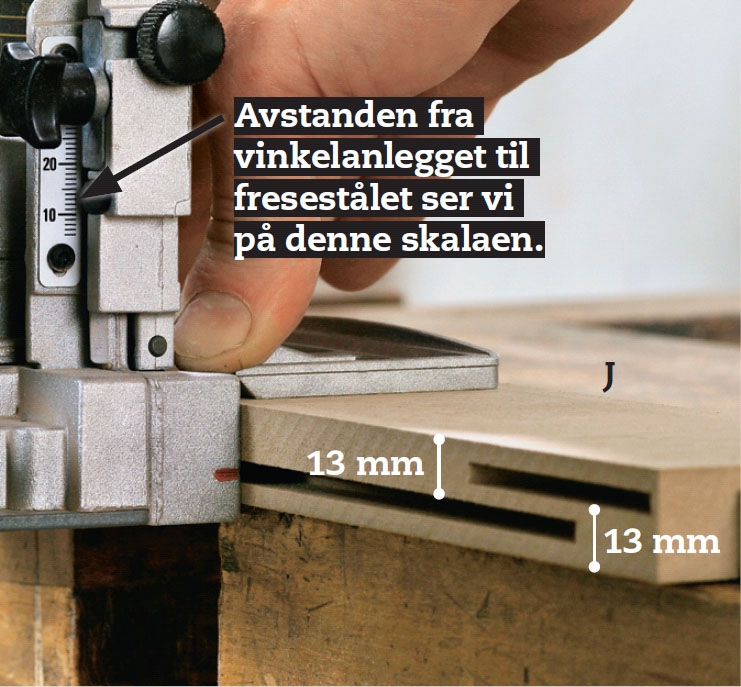

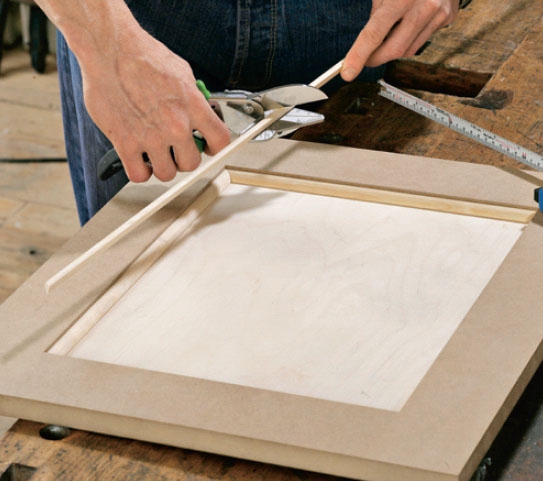

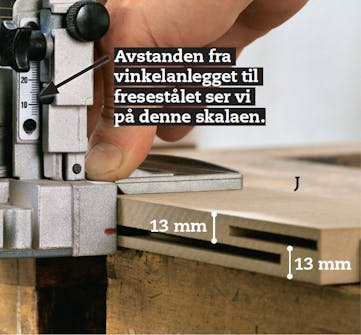

Fyllingsdørene monterer du også med lamellfresen. For både å kunne frese til lameller og til fyllingsplatene må du forskyve de to sporene, og derfor bruker du nå vinkelanlegget. Det vipper du ned og stiller til 13 mm. Fres opp for lameller str. 10.

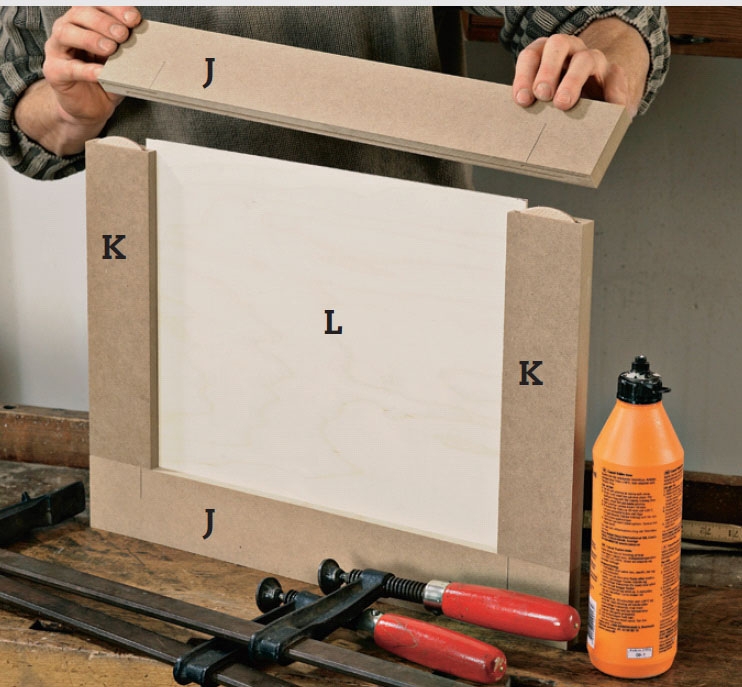

Etter å ha frest til lamellene i rammedelene snur vi emnet, og uten å forandre innstillingen freser du de gjennomgående notene til fyllingene i rammedelene (J, K). I de lange delene (J) stopper du 5 mm fra enden.

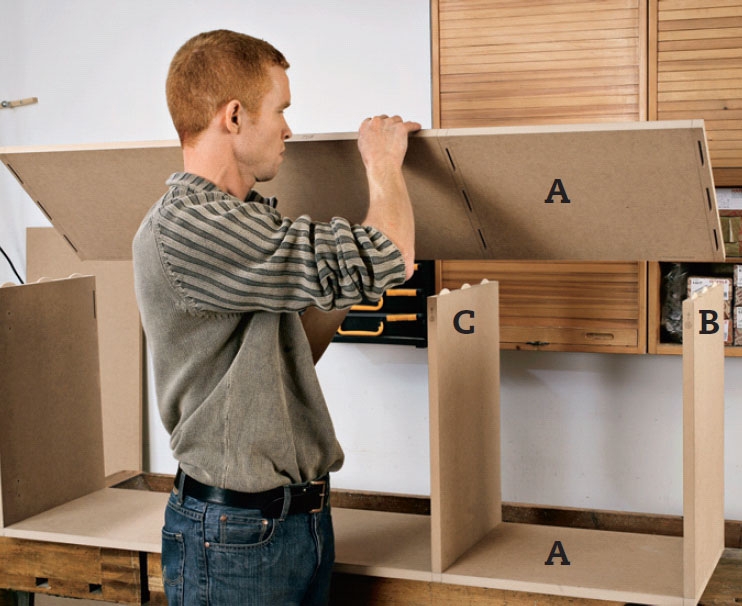

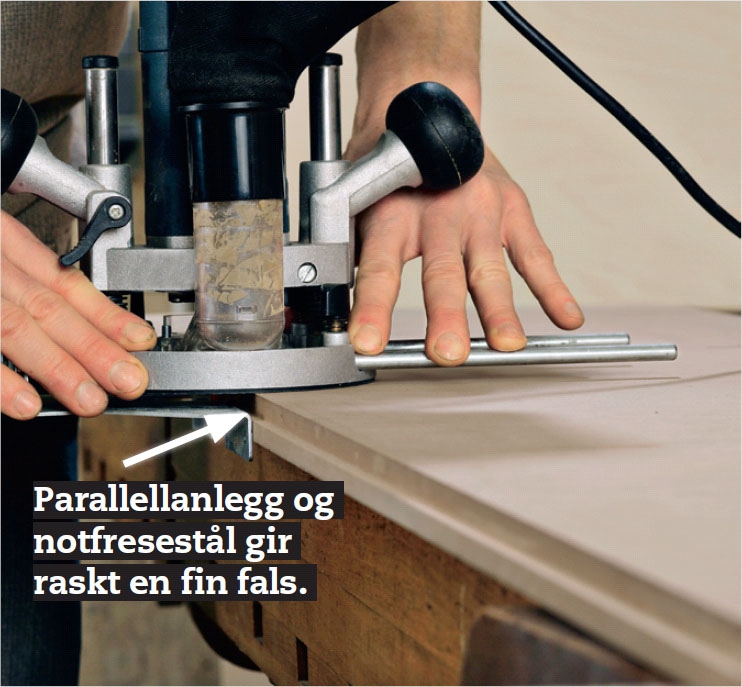

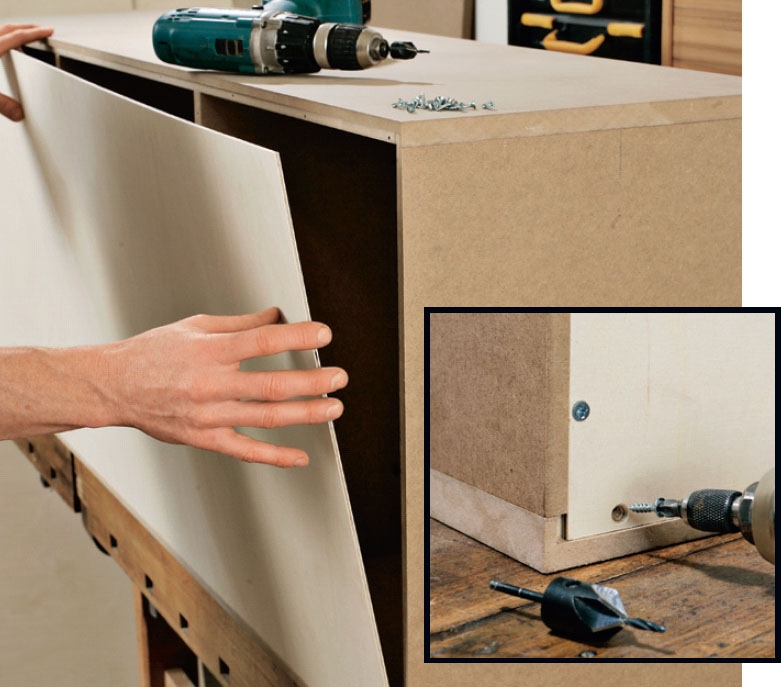

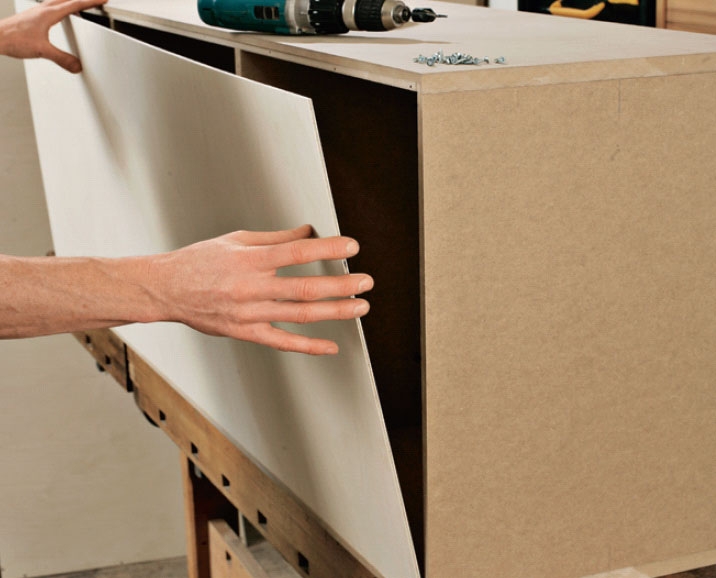

Montér skapet uten lim. Sett gavler og sider på bunnen med lameller, og legg på toppen. Legg bakplata inn i falsen. Sjekk at alle vinklene er rette og alle sammen føyninger tette, og skru fast bak plata - bor opp med 3 mm forsenkerbor. Ta alt fra hverandre igjen.

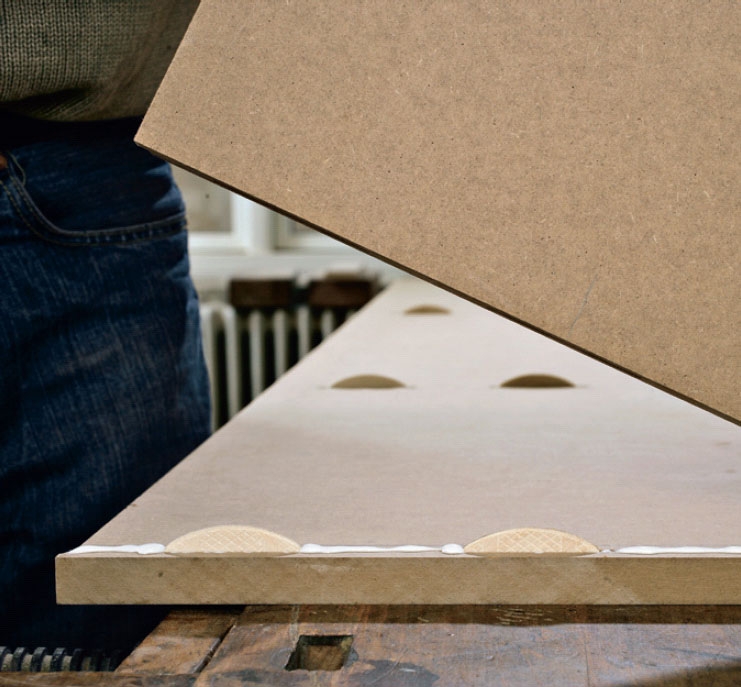

Legg snekkerlim og lameller i hullene i bunnen, og fyll deretter lim i de tilsvarende hullene i sidene og gavlene en etter en etter hvert som du setter dem på plass. Lim på toppen med lim rundt alle lamellene og på alle kantene.
Sjekk at alt er på plass, og skru så fast bakplata. Arbeidet med lim skal helst være ferdig på 10 minutter, for lamellene utvider seg i fuktigheten. Derfor må du bore opp på forhånd. Lamellene sitter ofte så godt at tvinger ikke er nødvendig.
Boret med forsenker sikrer at skruehodet går helt ned.

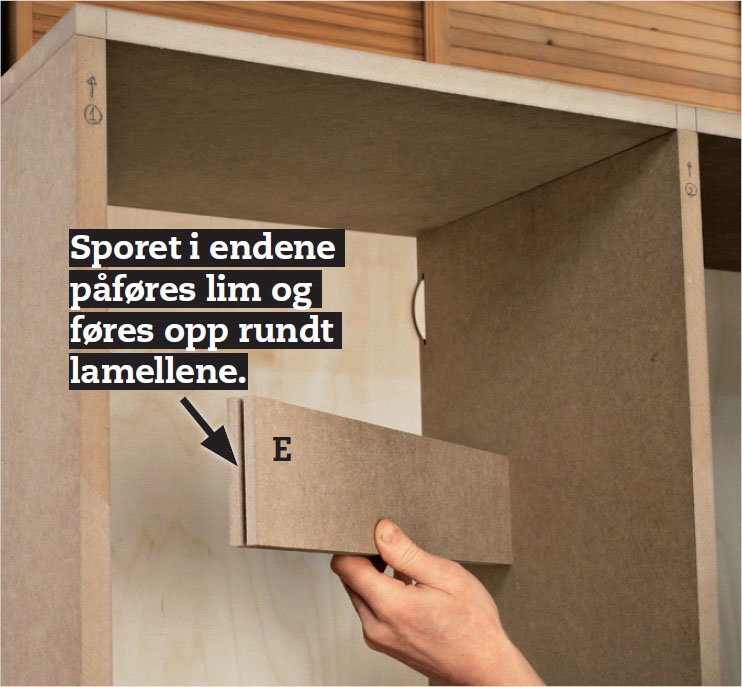

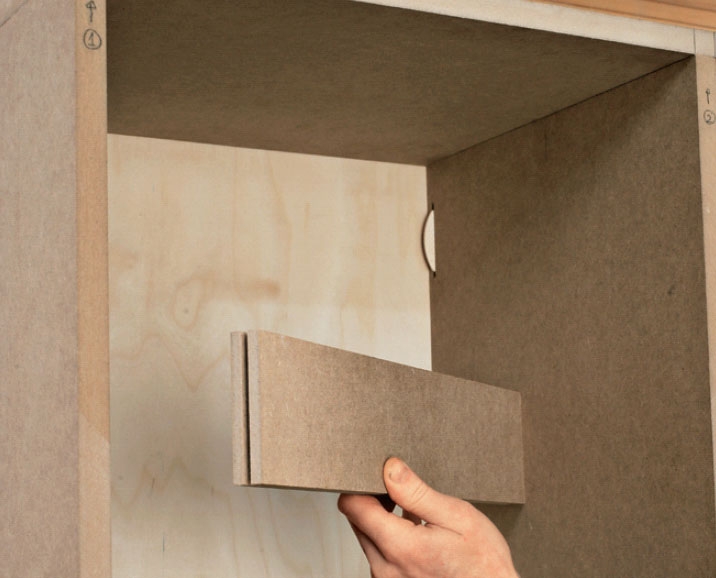

I de to rommene med dører setter vi lister til oppheng (E). Også her bruker du lameller. Maskinen settes helt inn i hjørnet, og du freser til lameller str. 10 på sidene. Fres gjennomgående spor i endene på lista og skyv den opp rundt lamellene med lim.
Materialer
19 mm mdf-plate:
• 2 bunn/topp (A) à 38 x 147 cm
• 2 gavler (B) à 38 x 51 cm
• 2 sider (C) à 37,5 x 51 cm
• 2 sidehyller (G) à 44 x 35 cm
• 1 hylle (H), 51,1 x 37 cm
• 4 lange rammedeler (J) à 7 x 50,6 cm
• 4 korte rammedeler (K) à 7 x 29,7 cm
• 2 lister til oppheng (E)
4 mm kryssfinér:
• 1 bakplate. (D), 53 x 145,2 cm
• 2 fyllinger (L) à 31,7 x 38,6 cm
Dessuten:
• 24 lameller, størrelse 20
• 12 lameller, størrelse 10
• 3,5 x 15 mm skruer til bakplate og hengsler
• 4 skjulte hengsler til innlagte dører
• 12 hyllebærere, 4 mm
• Hvitt snekkerlim
• Grunning og maling. Vi har brukt «Deep red» fra Flügger, som er klar som emalje og fortynnes med vann.
Tidsforbruk
1-2 dager pluss tørketider
Pris
Cirka 1000 kroner, blant annet avhengig av malinga
Vanskelighetsgrad
Godt verktøy er halve arbeidet her. Får du platene skåret på mål, er skapet enkelt å lage.
Tegning

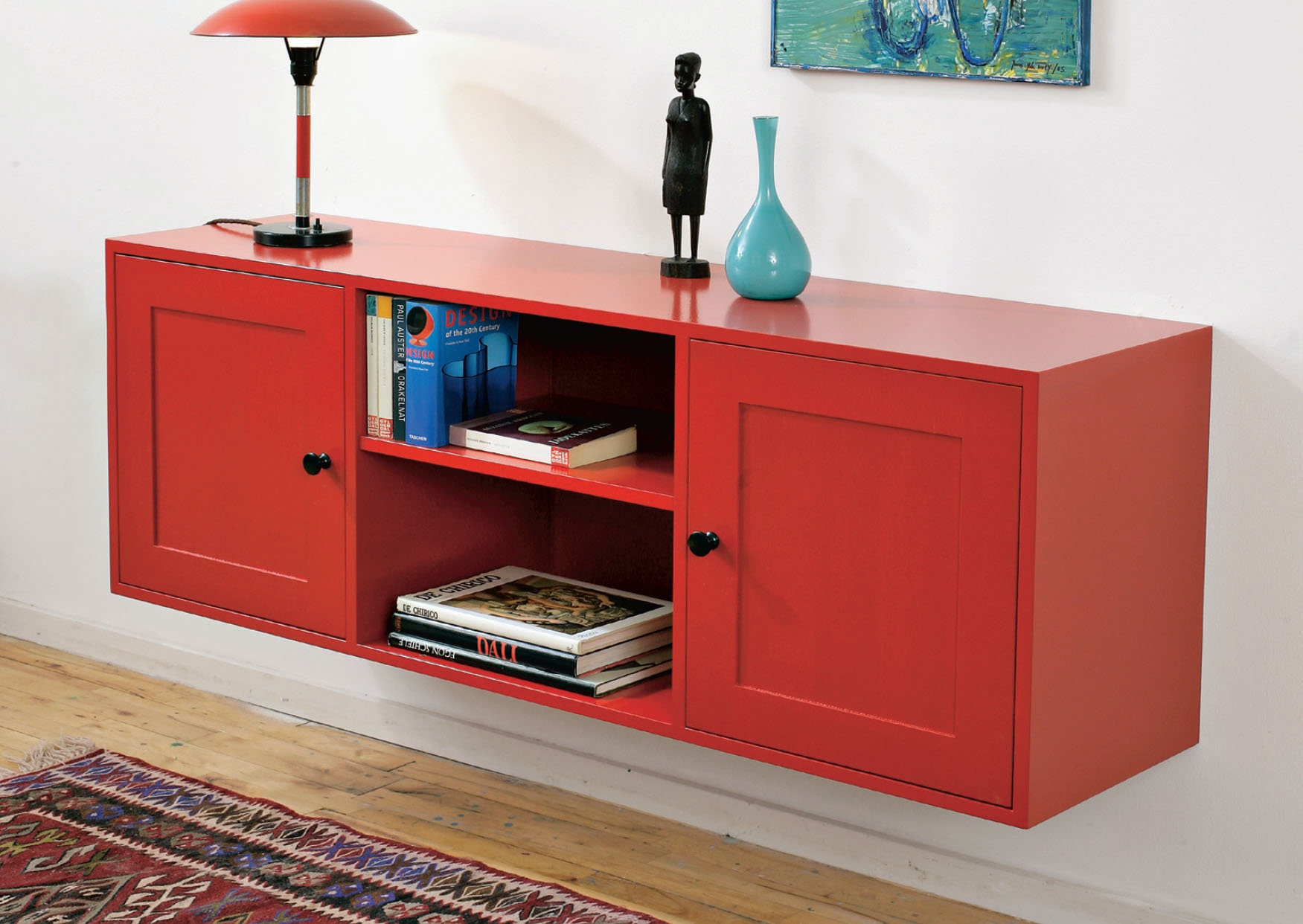

Vegghengt skap med tre rom
Lamellene er markert med rødt. I kassa brukes lamellstrørrelse 20, i dører og oppheng brukes str. 10.

Tips & Triks
5 gode tips

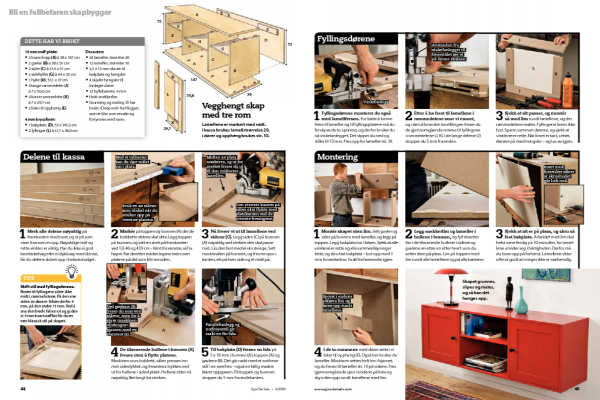

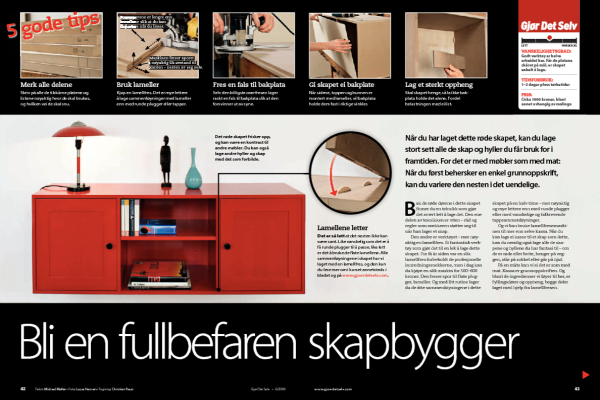

Magasinartikkel
