Veiledning
01
Oppmåling og nøye utskjæring
8
Trinn

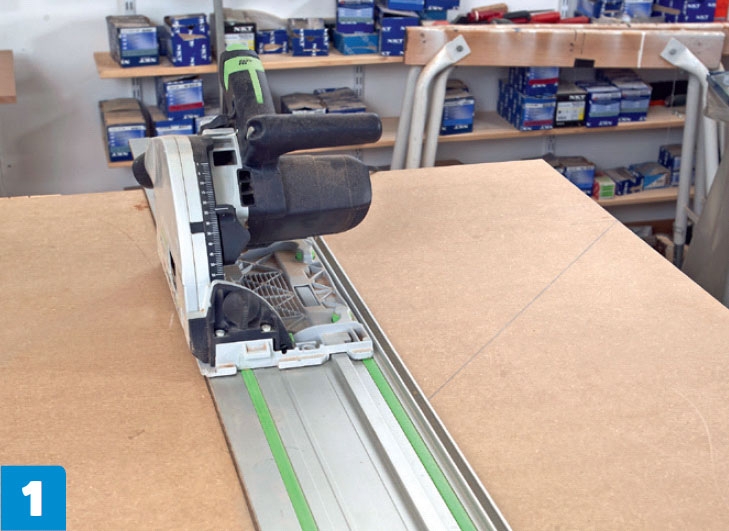

Mål opp grundig, og sag ut delene. Bruk gjerne en dykksag med føringsskinne, fordi den er mer nøyaktig enn en sirkelsag med et anlegg. Lag eventuelt en nøyaktig skjæreplan, slik at du unngår unødig svinn.

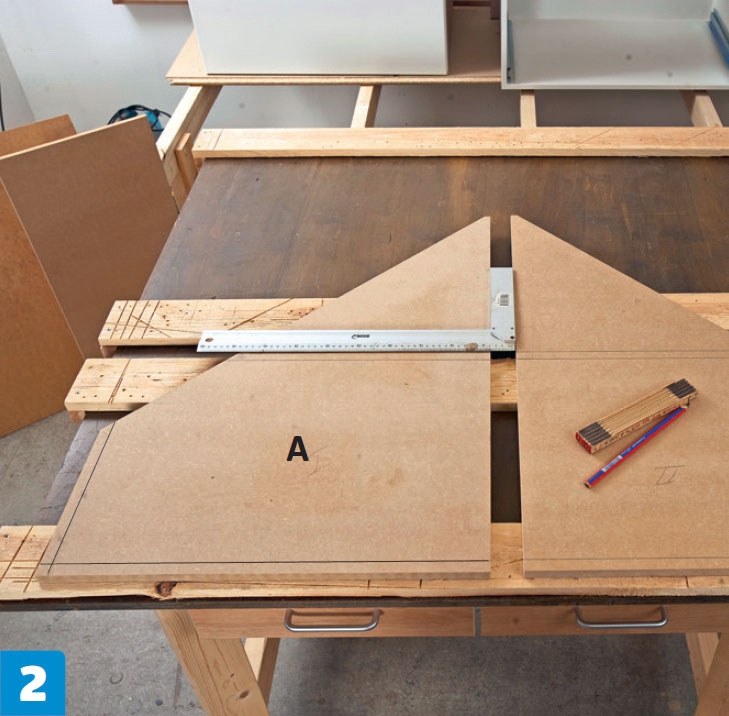

Strek opp til bunn (B), hylle (D) og bakstykke (C) innvendig på sidene (A). Det er viktig at hyllen (D) plasseres i samme høyde fra bunnen i begge sider. Sjekk etter ved å legge sidene opp mot hverandre.

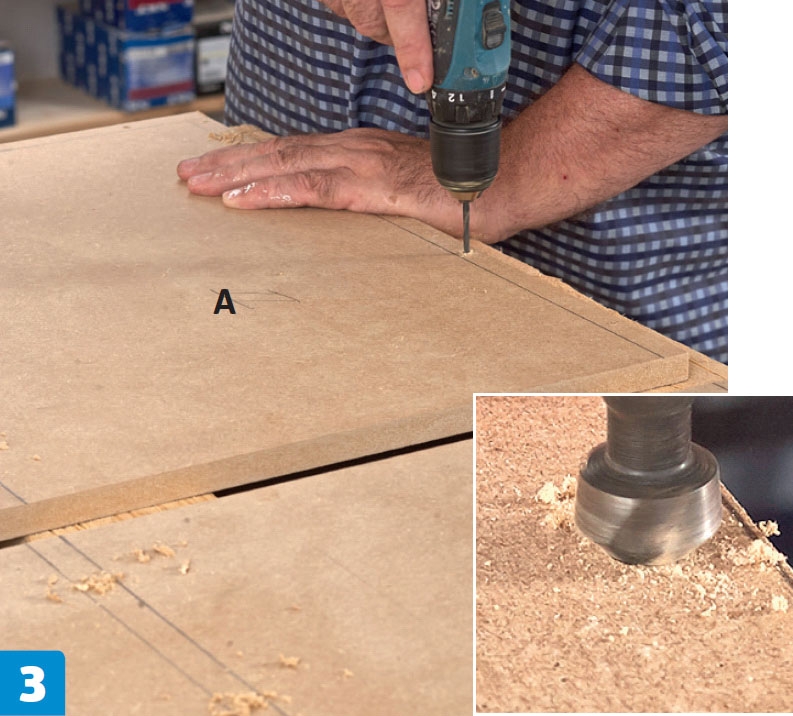

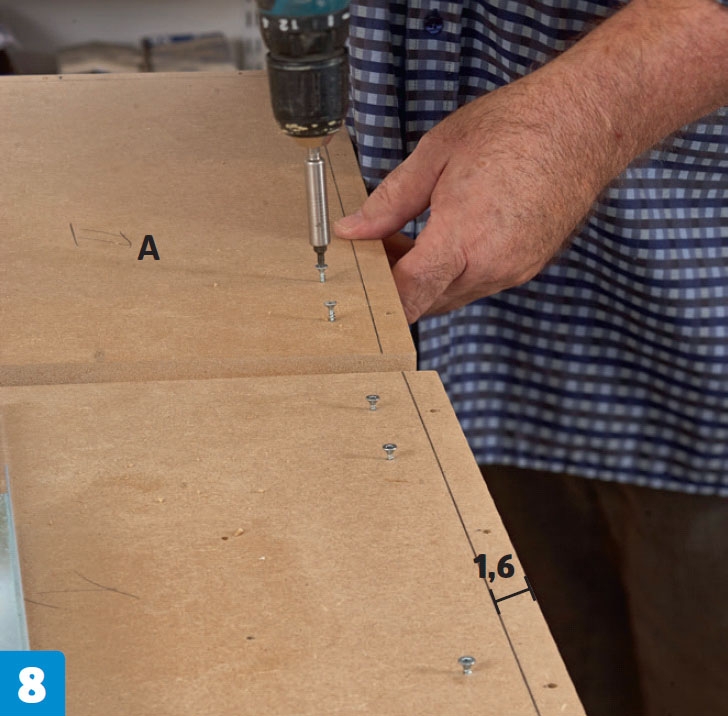

Forbor med et 3,5 mm bor ved oppstrekin-gene i bunnen, og klargjør for undersenking av skruene, så skapet kan settes sammen enkelt og problemfritt. Det bør ikke være mer enn 20 cm avstand mellom hullene.

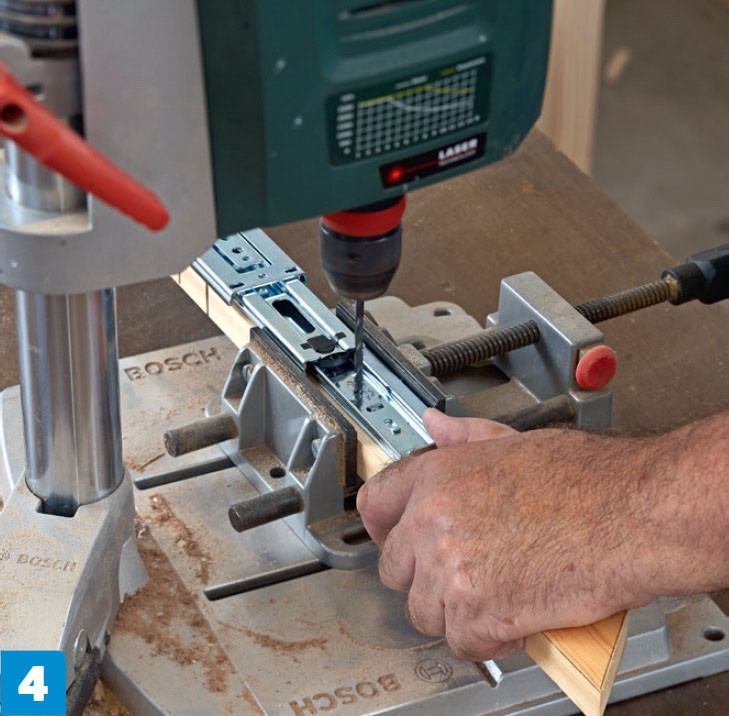

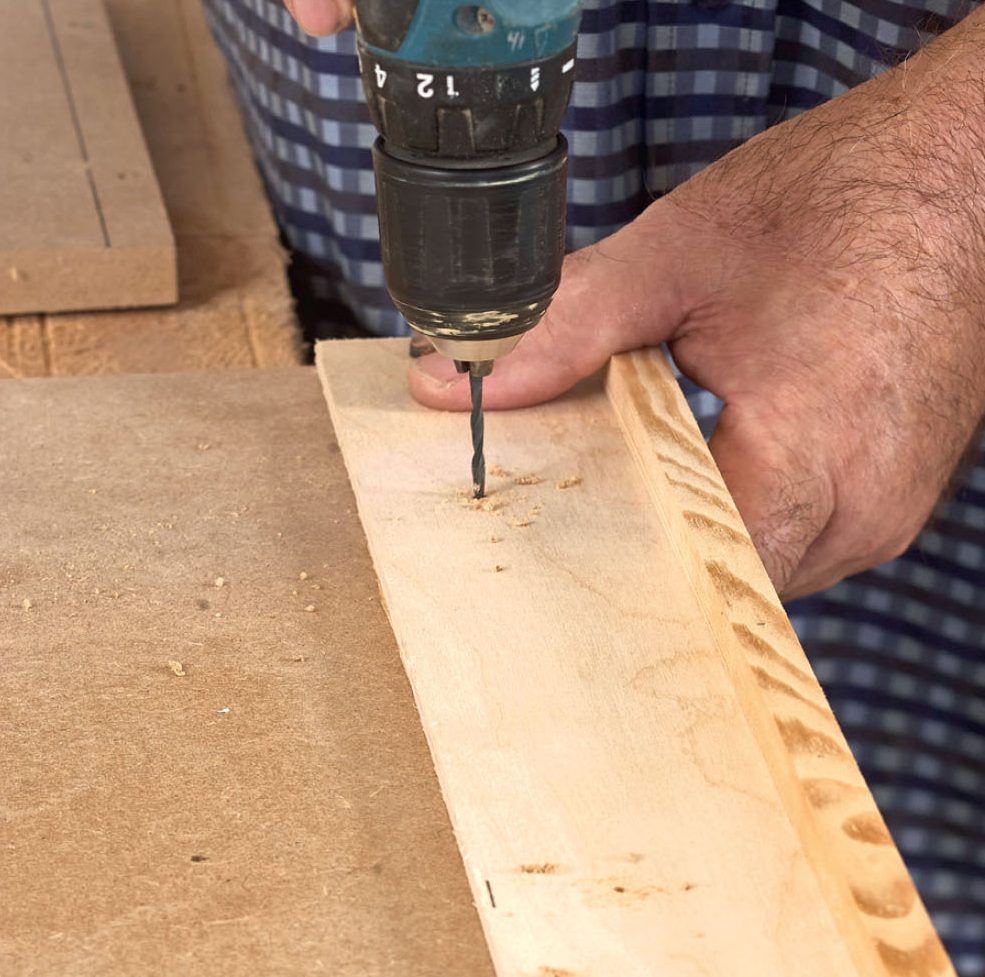

Vi borer gjennom uttrekksbeslagets monte-ringshull og vinkelbæringen, slik at skuffene kan skrus fast i skuffesidene (J). Det er nemlig vanskelig å montere skuffekassen med skruer nedenfra.
Boremalen til nøyaktig montering av uttrekksbeslagene lages av to lange lister på 50 x 1,5 x 1,5 cm og et stykke 6 mm kryssfinér på 8 x 50 cm. Listene skal danne anlegg mot bunnen på sidene.

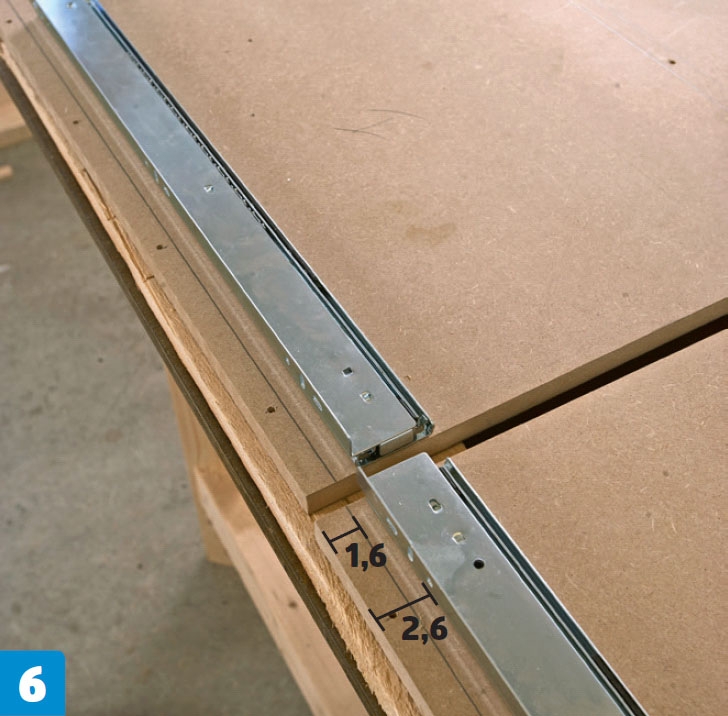

Uttrekksbeslagene plasseres 1 cm over bunnen på skapet - altså 2,6 cm over underkanten på skapsidene (A). Det er viktig at beslagenes forkant flukter nøyaktig med skapsidenes forkant.

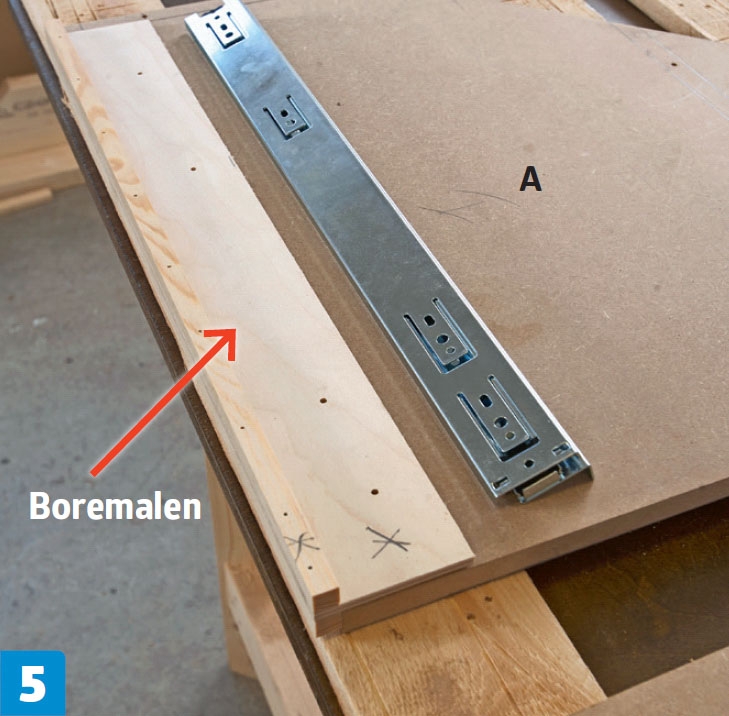

Merk opp hullene i sidene ved å presse anleggslisten på malen inn mot underkanten på siden (A), før du borer med et 1,5 mm bor. Bor bare 2-3 mm ned. Hold malen fast med et par tvinger.
02
Montering av hengsler
3
Trinn

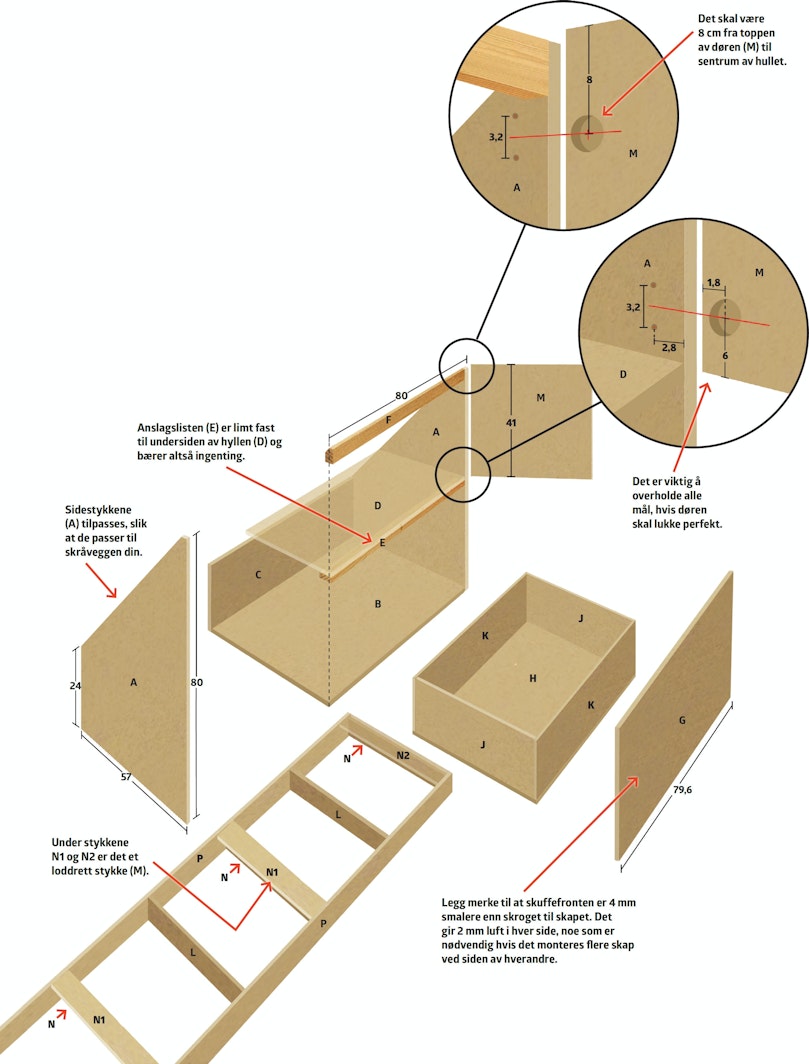

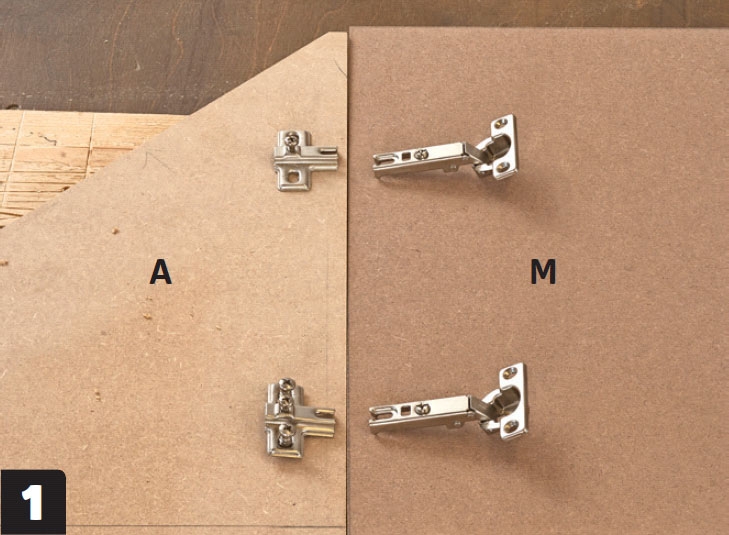

Legg hengselsdelene overfor hverandre, og plasser døren (M) mot skapsiden (A). Mål inn til midten av hengslene fra henholdsvis bunnen og toppen av døren. Marker midten på hengsler på døren og siden (se tegning).

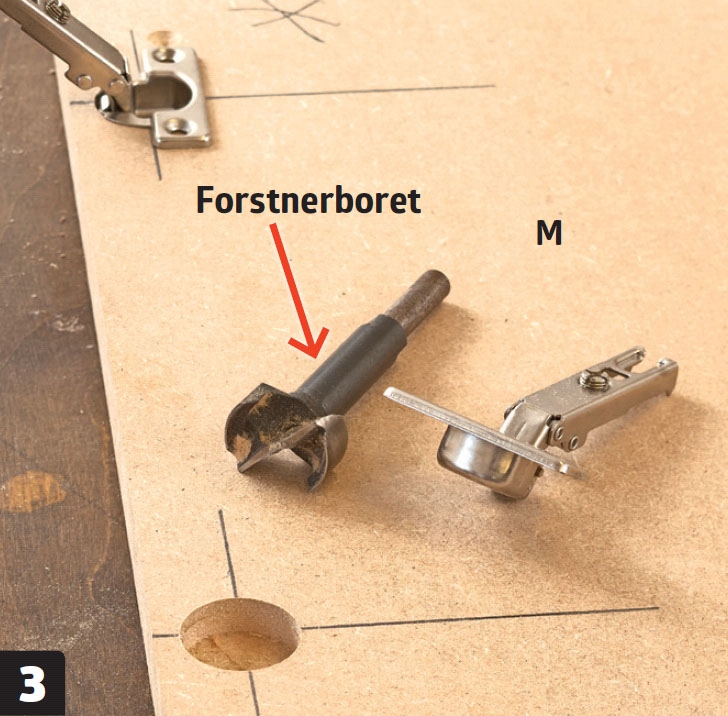

Bor hull med en diameter på 5 mm og en dybde på 10 mm til hengseldelen på skap sidene (A). Lag en ny bormal med anleggs lister etter samme prinsipp som ved den forrige malen.
03
Sammensetting av skroget
4
Trinn
MDF-platene til skroget settes sammen med PVAc-trelim og 4,0 x 40 mm skruer. Anslagslisten (F) monteres med 4,0 x 60 mm skruer og får også en stripe trelim. Sjekk flittig med en vinkel, og sørg for at for- og bakkanter flukter.
Det er viktig å være nøye, ettersom selv små unøyaktigheter kan få konsekvenser. Sidestykkene skal for eksempel sitte snorrett for at skuffen skal kunne åpnes og lukkes lett og ubesværet.

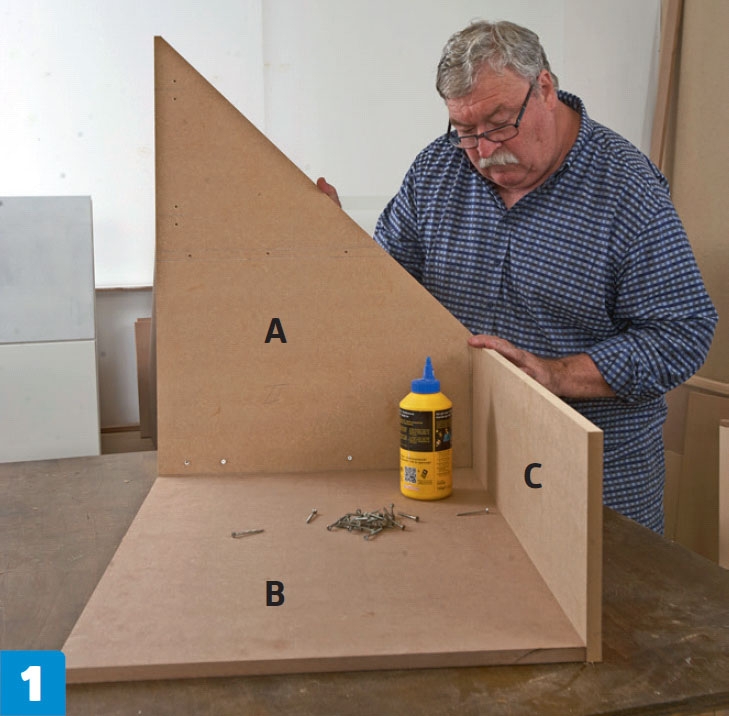

Bakstykket (C) settes fast til bakkanten på bunnen (B). Den ene siden (A) limes og skrus fast i henholdsvis bakstykke og bunn.

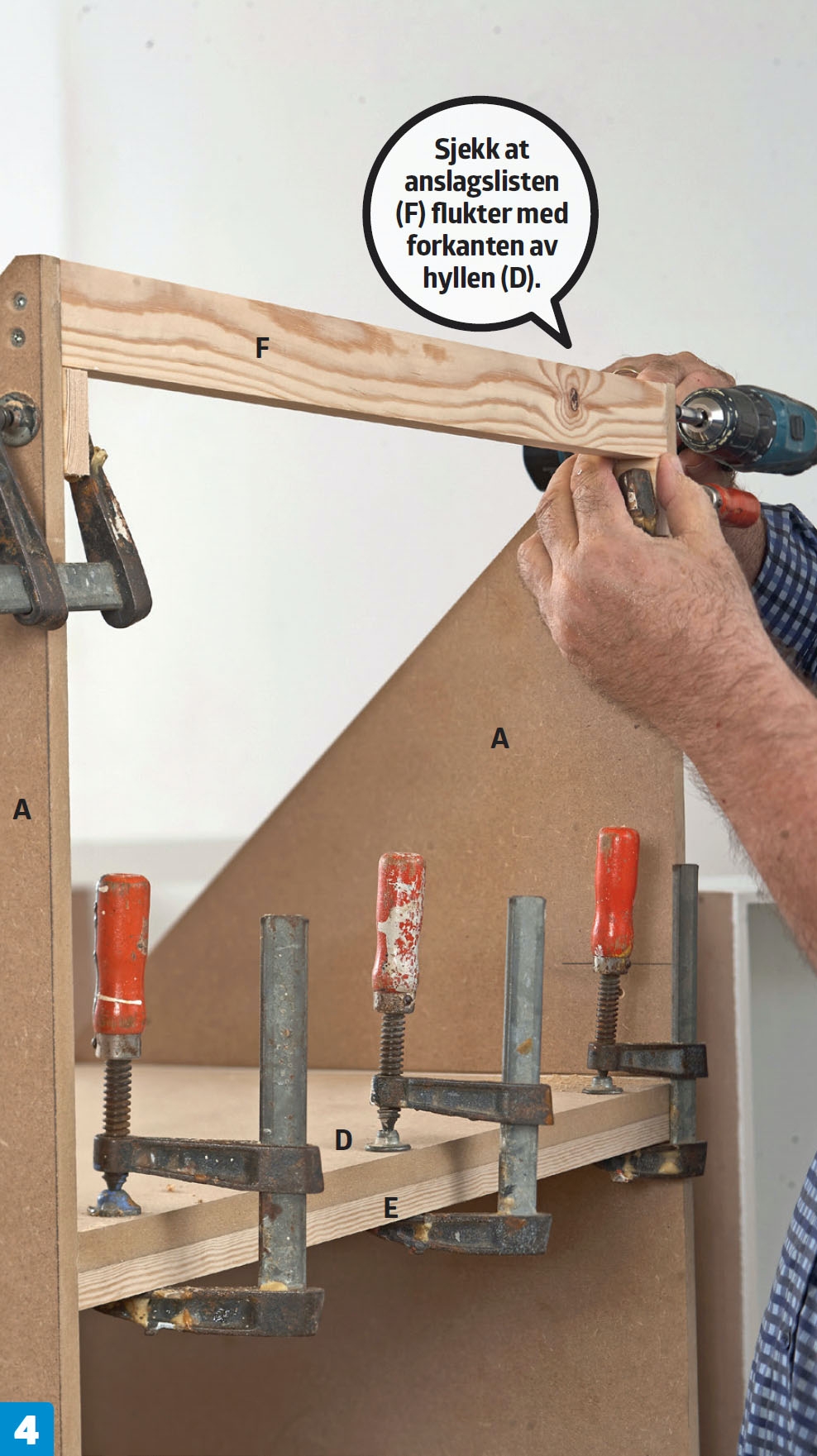

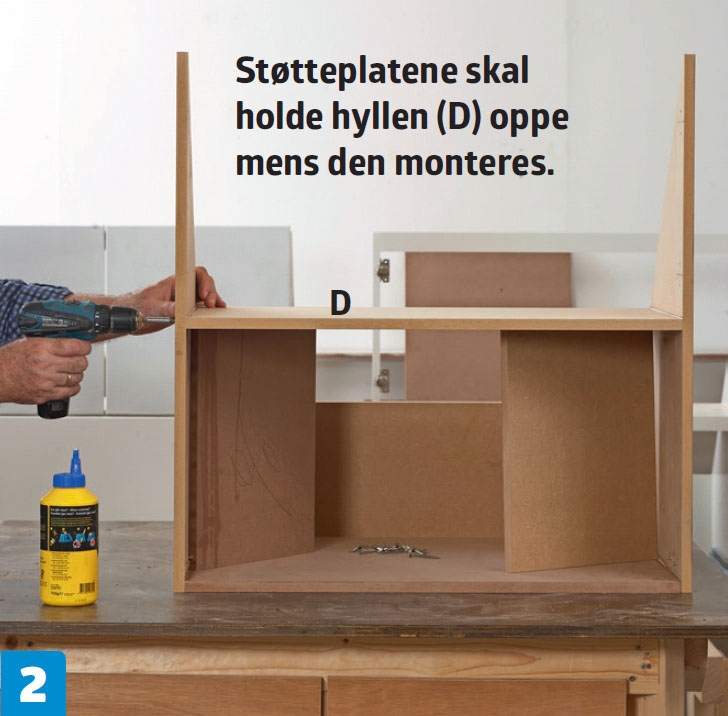

Motsatt side (A) settes fast med lim og skruer. Hyllen (D) settes fast mellom sidene. Understøtt gjerne med et par platestykker mens den skrus og limes fast.

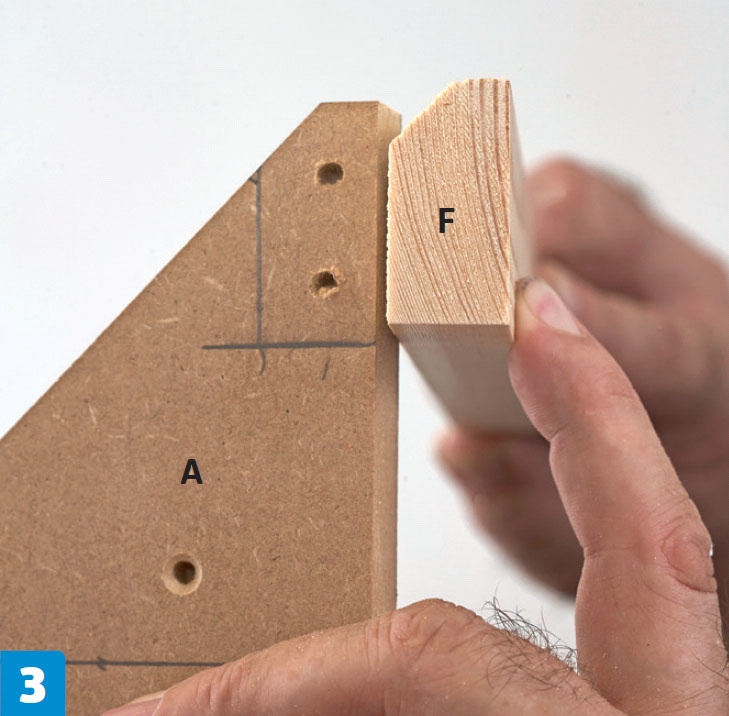

Hjørnet på anslagslisten (F) kappes i en vinkel på 45 grader, så den passer til pro filen på sidene. Merk opp listen, forbor og klargjør til undersenking av skruehodene.
04
Skuffene settes sammen
2
Trinn

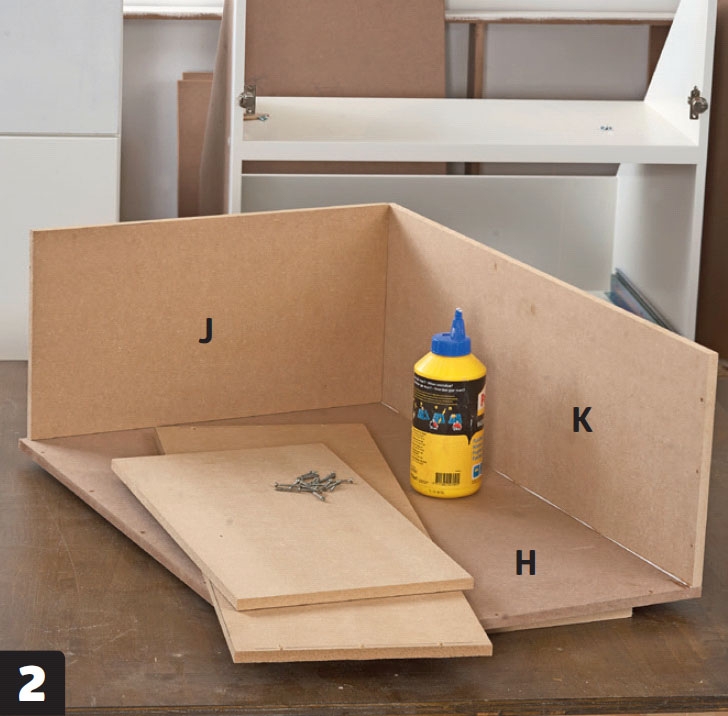

Skuffene skal gli lett og ubesværet. Vi monterer skuffeuttrekksbeslagene midlertidig og sager ut skuffebunnen (H). Når den legges i vinkelbæringene, skal den kjøre fritt. Deretter monterer vi skuffesidene med visshet om at skuffen passer og glir som den skal. Det er altså nødvendig å ta av uttrekksbeslagene igjen og montere skruene i hullene atter en gang før vi maler. Det kan føles som dobbeltarbeid, men tiden er godt anvendt fordi vi på den måten forsikrer oss om at alt passer sammen.

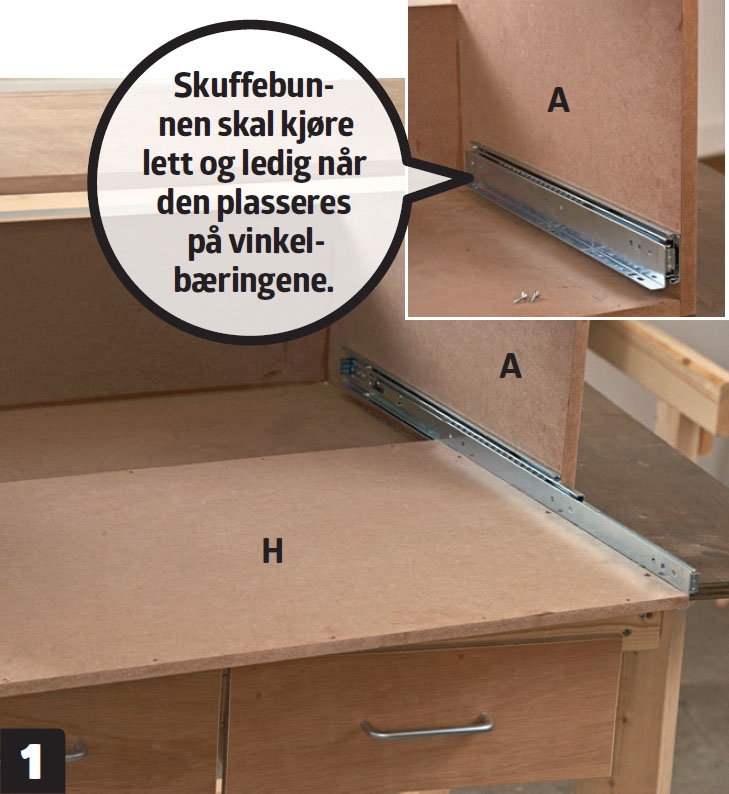

Monter skuffeuttrekksbeslagene mid lertidig i begge sider (A) med et par skruer foran og bak. Skuffebunnen (H) sages på mål og legges i skuffeuttrekksbeslagene. Sjekk at bunnen (H) glir lett og ikke kniper.
05
Montering av dører og skuffefront
5
Trinn

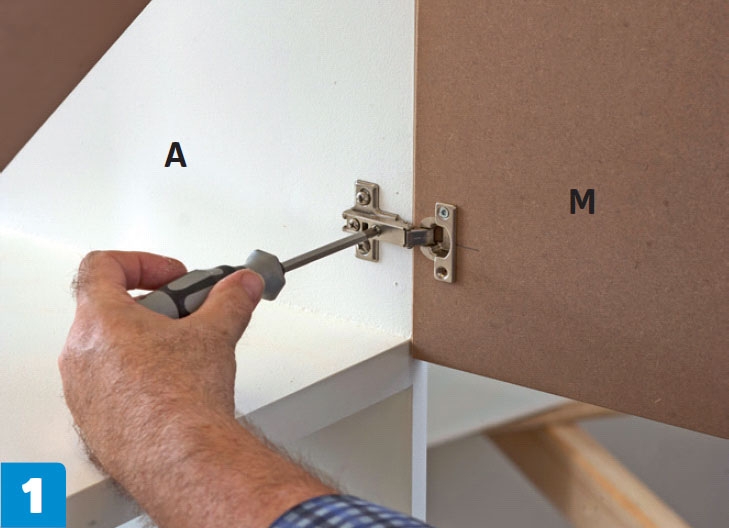

Hengselsdelen i skapsiden (A) monteres permanent, mens hengselsdelen til døren (M) settes fast midlertidig. Hengslene kan enkelt justeres med en skrutrekker, slik at små “skjevheter” kan rettes.

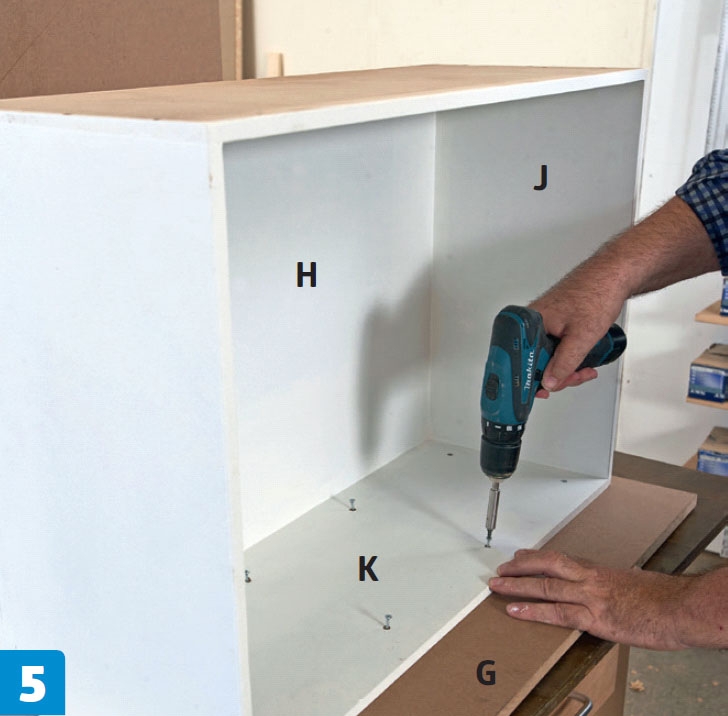

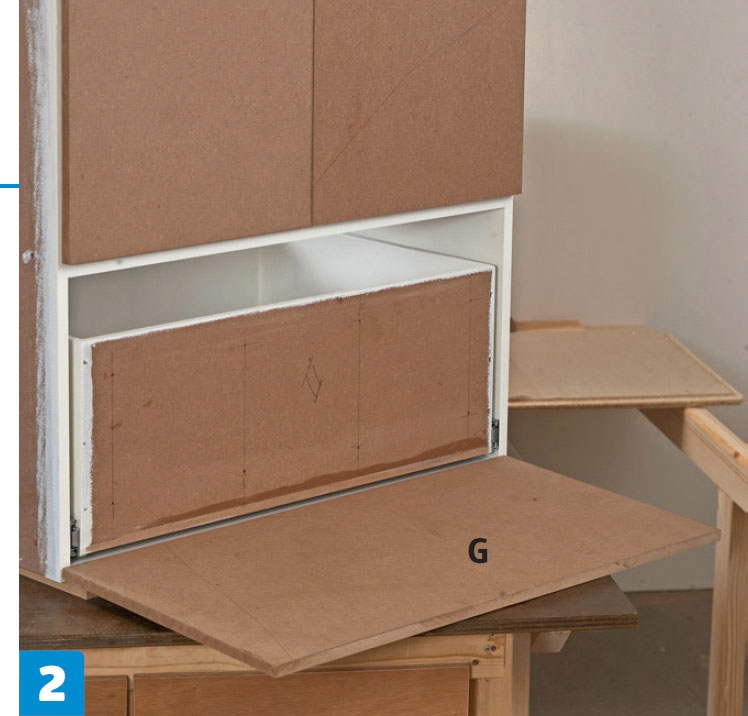

Skuffekassen legges i skuffebeslagene og holdes fast med en enkelt skrue i hver side. Skuffefronten (G) er saget på mål og skal nå settes fast til skuffekassen.

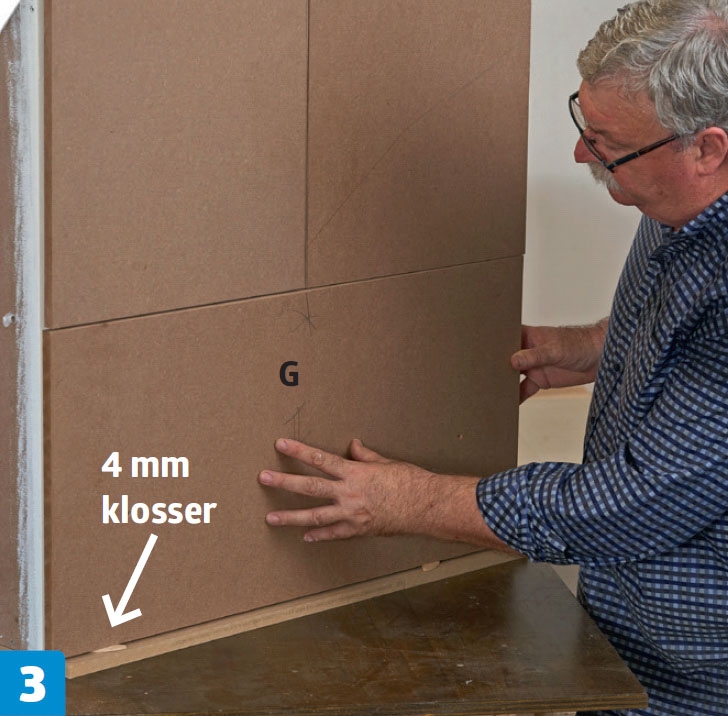

Kloss opp skuffefronten (G) 4 mm i bunnen. Sjekk at den flukter med ytter kanten på dørene, og at avstanden mellom oversiden på skuffefronten og undersiden på dørene er 4 mm - som mellom dørene.

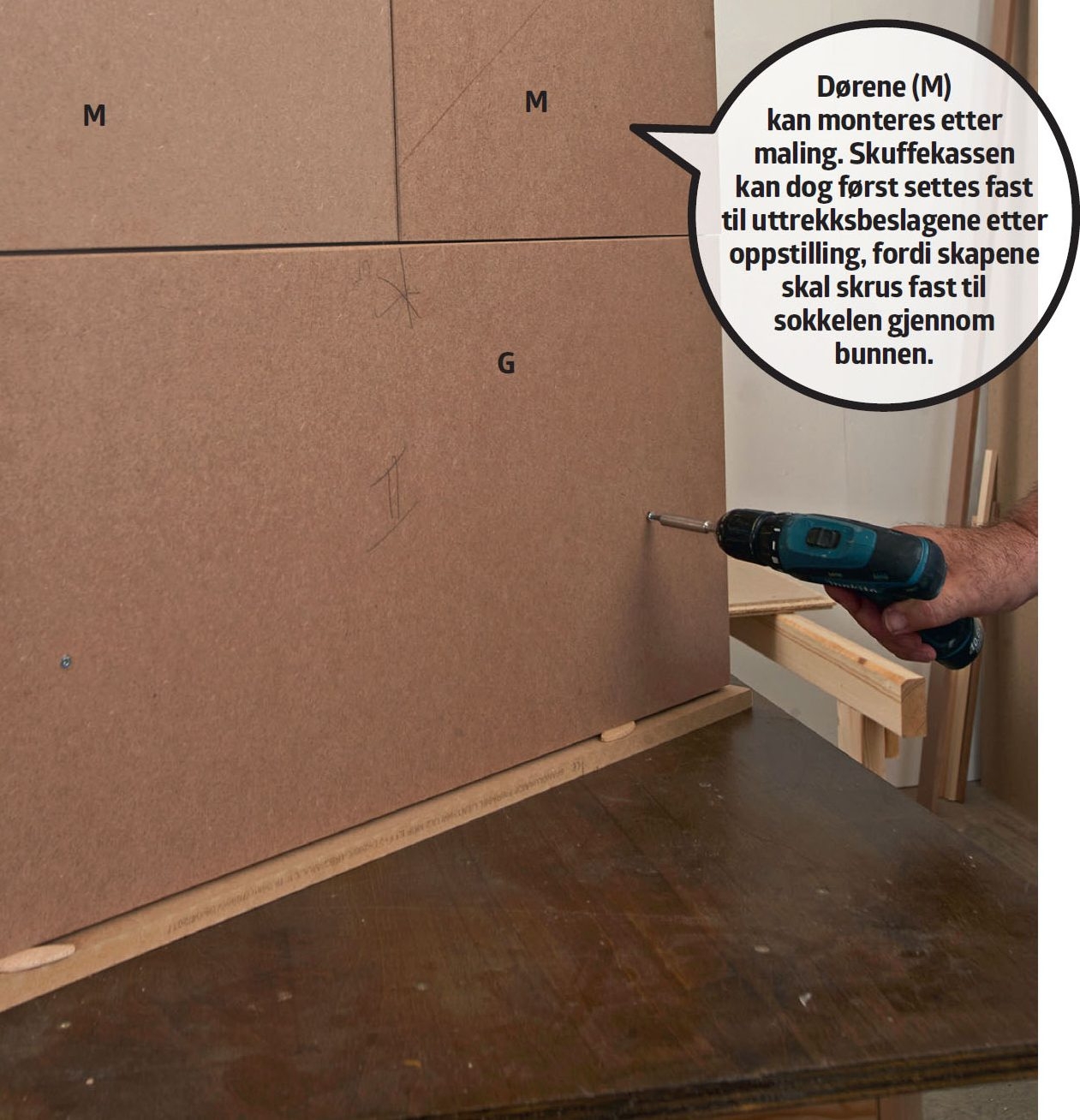

Legg et par striper lim på skuffefronten (G), og hold den fast til skuffekassen med et par midlertidige skruer. Hullene sparkles over før det males.
06
Sokkel og oppstilling
6
Trinn

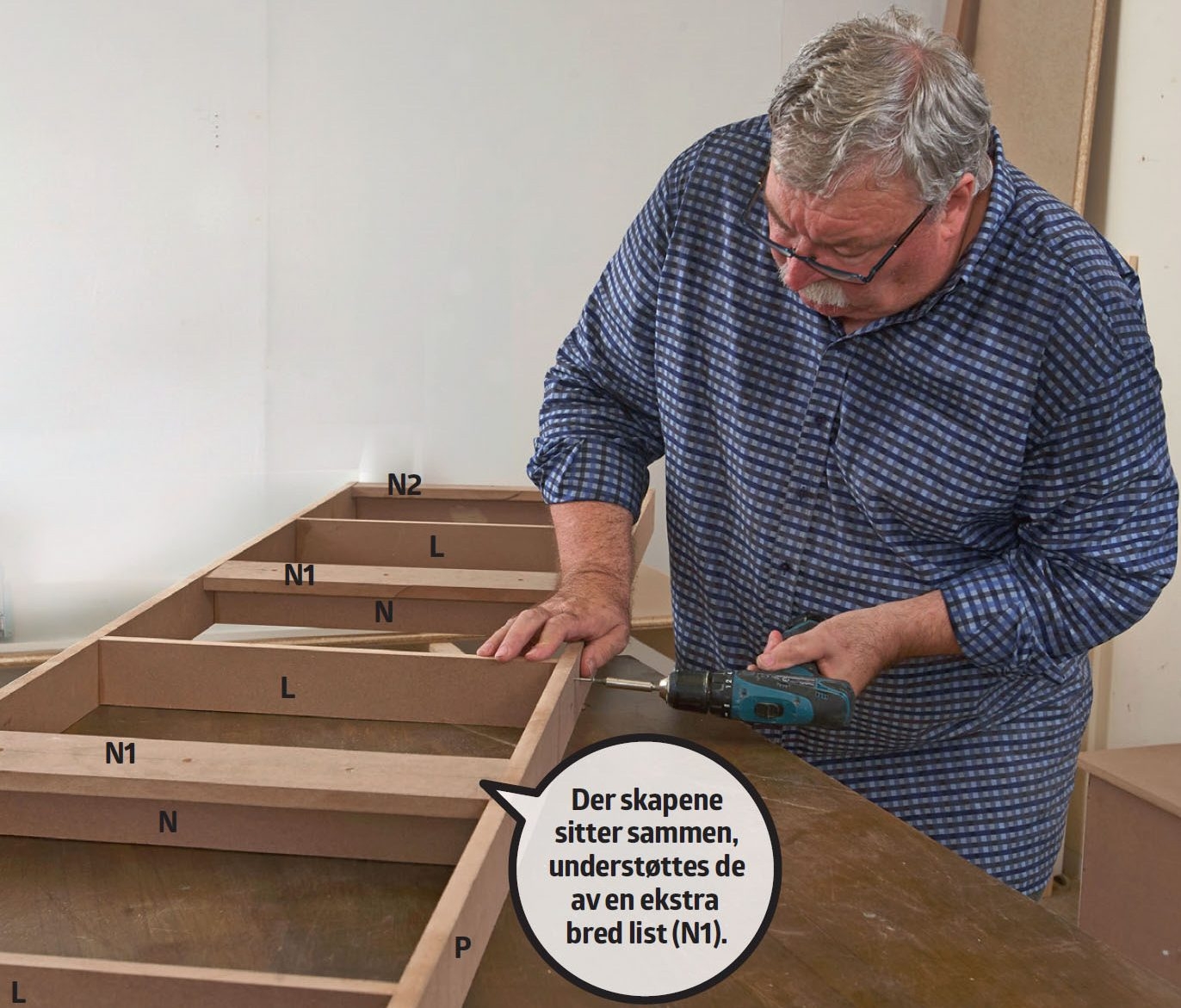

Sokkelen er laget av en 16 mm MDF-plate saget til på mål. I begge ender, samt ved tredjedelspunktene, der skapene sitter sammen, har vi montert brede lister (M1 + M2). Det gir skapene et stabilt underlag å hvile på. I tillegg gjør det at de enkelt kan skrus fast gjennom skapbunnen (B). Sokkelen limes og skrus sammen.
Se oppbyggingen av sokkelen på tegningen, og fest listene med lim og skruer. Husk å forbore og undersenke til skruehodene. Sokkelfronten sparkles, grunnes og males.

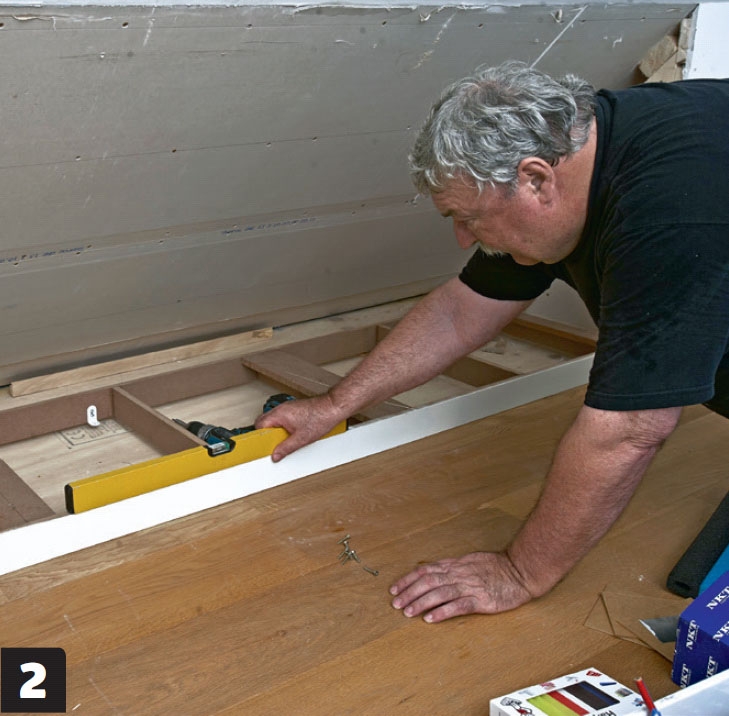

Sokkelen legges på plass på gulvet. Den trekkes 3 cm inn fra forkanten på fotlistene og legges eksakt i vater.

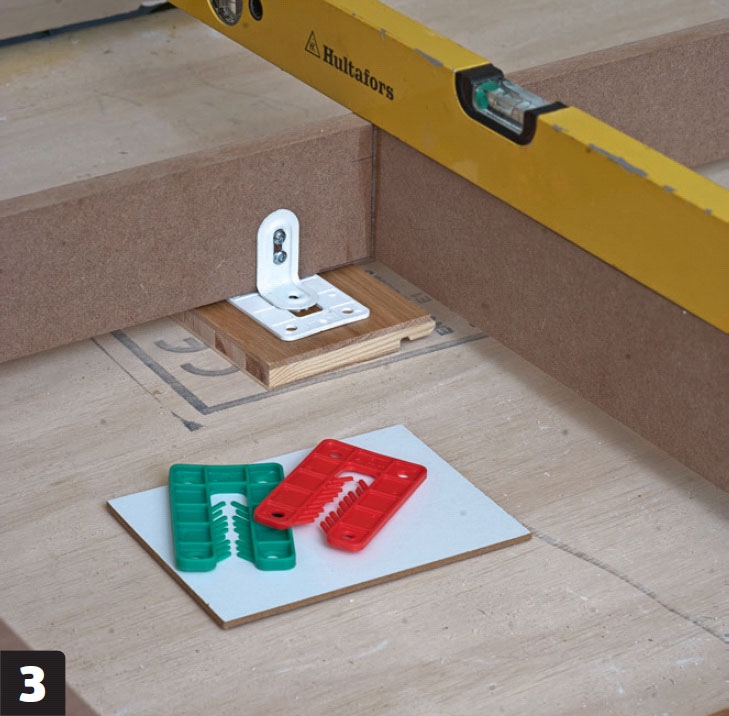

Sokkelen klosses opp til den er i vater, og holdes fast til gulvet med skruer gjennom små vinkeljern.

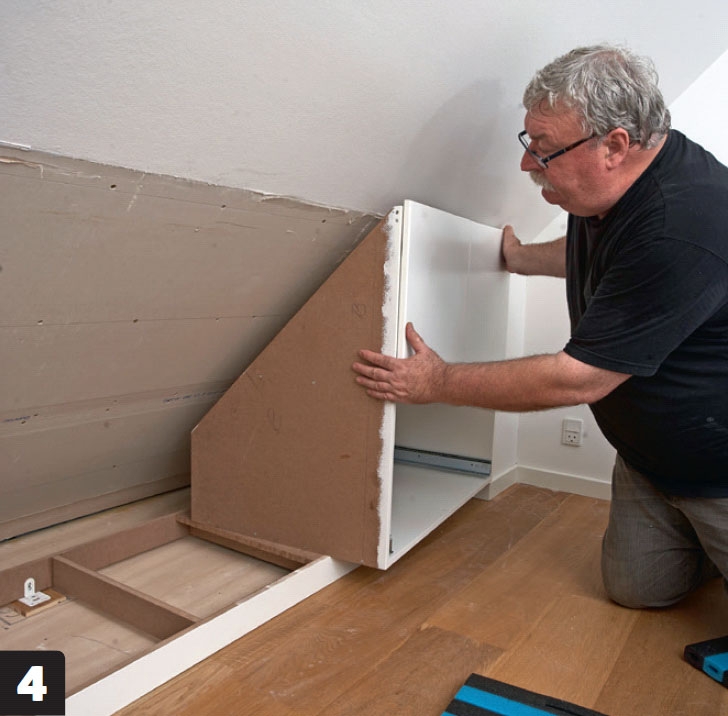

Sett det første skapet på plass. Når alle de tre skapene står side om side, skrus de fast til sokkelen gjennom bunnplaten (B).

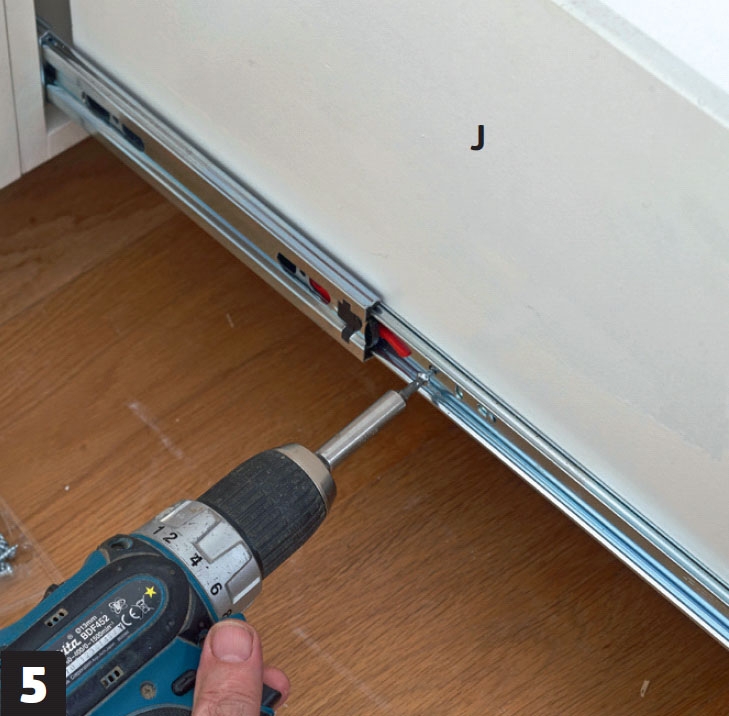

Skru fast skuffene til uttrekksbeslagene, etter at skapene er skrudd fast til sokkelen. Bruk 3 stk. 3,5 x 12 mm skruer gjennom de borede hullene i beslagene.
Materialer
SKROGET
(til et skap på 80 x 80 x 56 cm)
16 mm MDF-plate
- 2 sidestykker (A) à 24 x 57 x 81 cm (vinklet bakside)
- 1 bunn (B), 55,4 x 76,8 cm
- 1 bakstykke (C), 24,0 x 76,8 cm
- 1 hylle (D), 42,5 x 76,8 cm
- 1 skuffefront (G), 39,8 x 79,6 cm
- 2 dører (M) à 39,8 x 41 cm
15 x 33 mm furulist
- 1 anslaglist (E), 76,8 cm
21 x 43 mm furulist
- 1 anslagslist (F), 76,8 cm
SKUFFEKASSE
12 mm MDF-plate
- 1 skuffebunn (H), 70 x 73,8 cm
- 2 sider (J) à 24 x 47,6 cm
- 2 sider (K) à 24 x 73,8 cm
SOKKEL
16 mm MDF-plate (til tre moduler, 7 x 48 x 240 cm)
- 3 stykker (L) à 7 x 44,8 cm
- 4 stykker (N) à 5,4 x 44,8 cm
- 2 stykker (P) à 7 x 240 cm
- 2 stykker (N1) à 10 x 44,8 cm
- 2 stykker (N2) à 5 x 44,8 cm
DESSUTEN

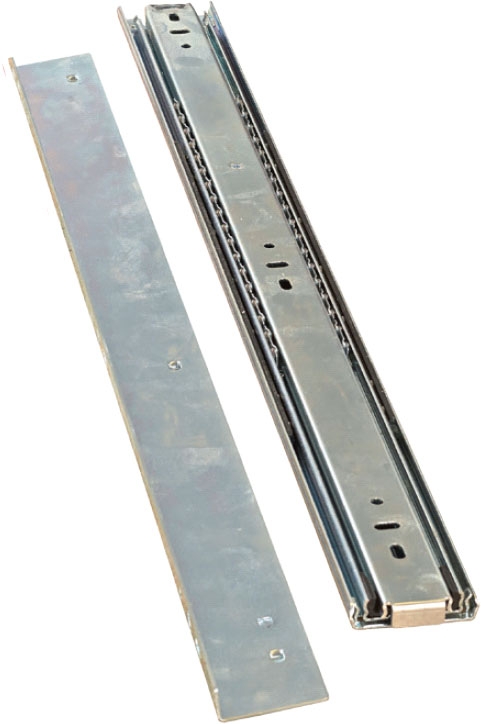

- 1 sett skuffeuttrekk, Fulterer FR 5000
- 1 sett vinkelbæringer, Fulterer FR 5000 ASW
- 4 skaphengsler
- Grunning og toppmaling
- Trelim
- Skruer: 3,0 x 30, 3,5 x 12, 3,5 x 15, 3,5 x 25, 4,0 x 40 og 4,0 x 60 mm
Spesialverktøy
- Borstativ
- Forstnerbor
- Dykksag med føringsskinne
Tidsforbruk
Cirka en uke for tre skap, pluss tørketider.
Pris
Cirka 4500 kroner for tre skap, inkludert sokkel og maling.
Vanskelighetsgrad
Sammensettingen av de enkelte delene er enkel. Utfordringen ligger i nøyaktige utskjæringer og eksakt plassering av hengsler og beslag.
