Fra terrasse til redskapsbod

Hele sommeren ligger terrassen fritt i hagen. Den ene halvdelen åpen for vær og sol, den andre beskyttet av tak og vegger på tre sider. Men til vinteren forvandles alt til et tørt oppbevaringsrom!

Vanskelighetsgrad
Tidsforbruk
13.500 kroner
Pris
8 dager

Intro

Om vinteren ser det ut som et hageskjul som alle andre. Det er passe stort og svært enkelt. Taket heller til den ene siden. Ingen vinduer, bare ei enkel dør på den lave baksiden. Et anonymt skjul til oppbevaring av hageredskaper, møbler, parasoller, store blomsterpotter og urner. Men så kommer du tilbake en varm vårdag i mai og finner en familie sittende i sola på en stor terrasse akkurat der skjulet lå.

Det halve av terrassen ligger åpen, resten er dekket av et tak og i le bak lave vegger. Og du oppdager at det beskjedne skjulet har åpnet seg - hele den høye forsiden er slått ned foran skjulet og forvandlet til en åpen terrasse, mens selve skjulet nå er en overdekket terrasse.

LES OGSÅ: Seilduk til terrasse

Plass til variasjoner

Tanken om å kombinere en terrasse med et skjul lå lenge og modnet i bakhodet før vi gikk i gang. Skjulet er laget av reisverk tilpasset
kryssfinérplater i standardmål.

Taket er av plastplater som slipper inn lyset - derfor trenger vi ikke vinduer. I stedet skjærer vi et vannrett snitt i gavlfeltene slik at den øverste delen kan slås ned mens de lave veggene gir le. Men ideen kan du selvsagt bruke i mange utgaver og størrelser. Du må bare passe på at den åpne konstruksjonen er stiv nok. Det sikrer vi blant annet ved å kle med plater i stedet for bord.

Og du bør passe på at fronten som kan slås ned, ikke blir for tung – det unngår vi her ved å la den bestå av tre uavhengige plater.

Last ned hele artikkelen og en få utførlig byggeveiledning.

Veiledning

01
Fundament og gulv 5 Trinn

Gulvet av terrassebord skrur vi på ei ramme av tre kraftige bærebjelker forbundet på tvers med gulvbjelker.

Ramma legges i stolpesko som støpes fast i hvert sitt fundament. Til å holde på betongen over bakkenivå bruker vi billige plastrør, men du kan også lage ei forskaling av bord - eller velge en helt annen form for punktfundament.

Gulvbordene legges ikke direkte på bærebjelkene, avstanden mellom dem er for stor. I stedet legger vi gulvbjelker på tvers i høyde med bærebjelkene med en innbyrdes senteravstand på 66,5 cm.

En fjerde bjelke plasseres som støtte for fronten når den slås ned som terrasse - den festes først når fronten er klar.

1

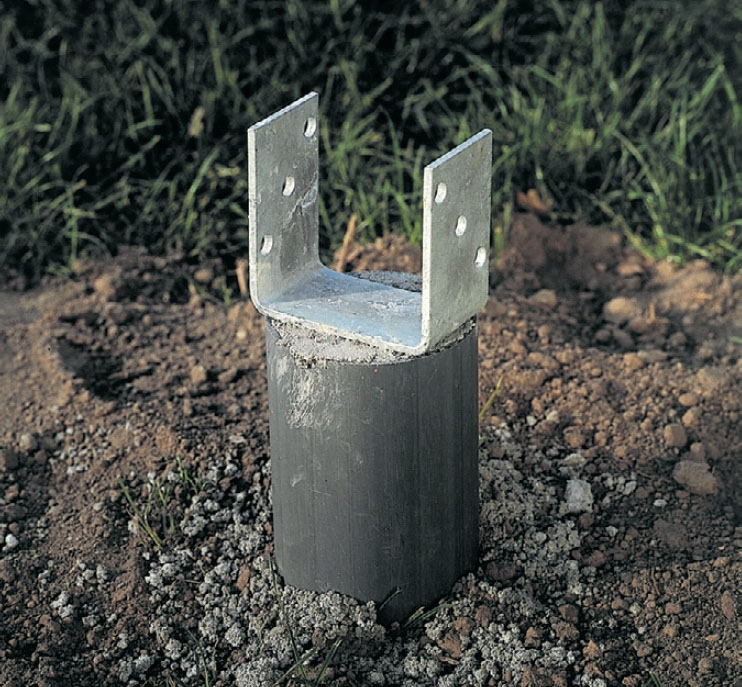

Stolpeskoene støpes fast i betong. Skoene skal ikke bare bære huset og holde på det i vind, de skal også løfte det fri fra fuktighet. I tillegg til å fylle de 90 cm dype hullene med betong støper vi 10 cm opp over bakken med plastrør som forskaling.

2

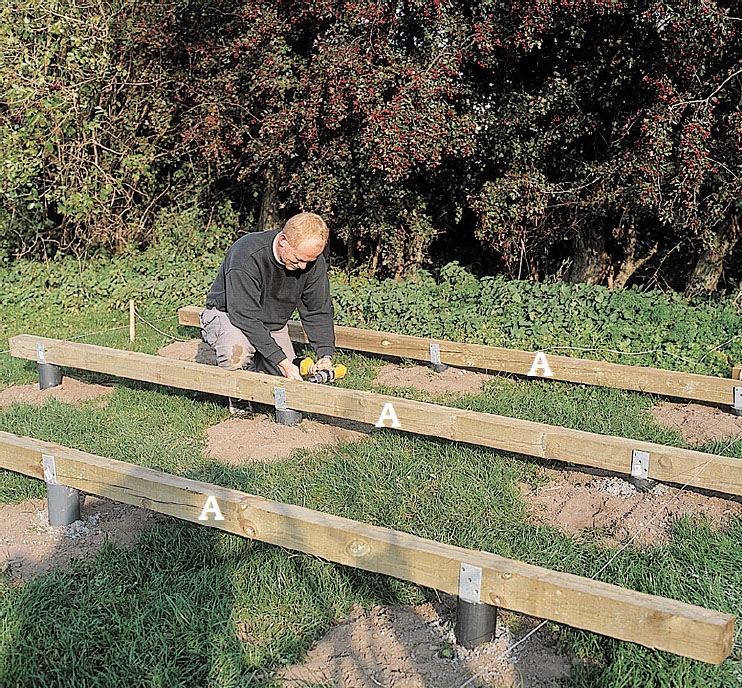

Bærebjelkene (A) legges i stolpeskoene og skrus fast med 6 x 40 mm franske skruer. Selv om du har brukt vateret flittig da du rettet av plastrør og stolpesko, retter du nå også av overkanten på alle bjelkene før du skrur dem fast for alvor.

3

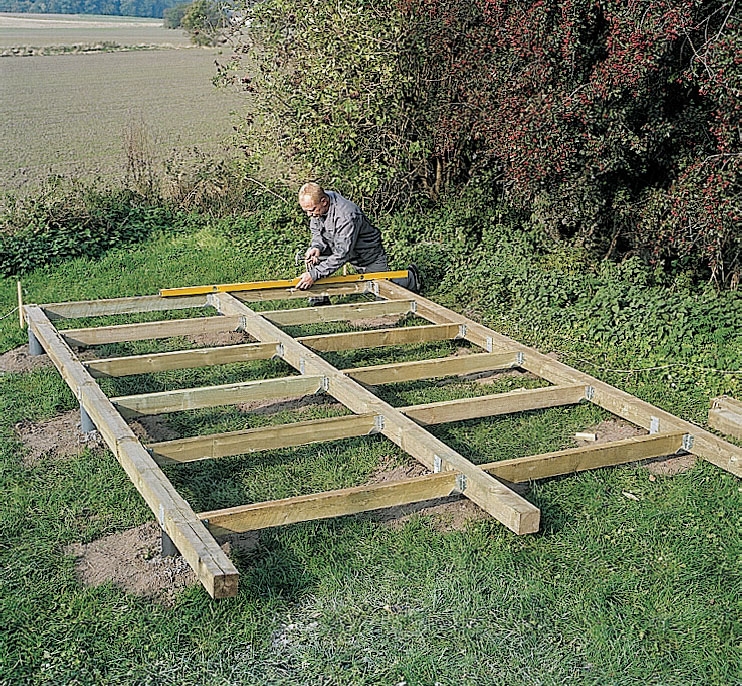

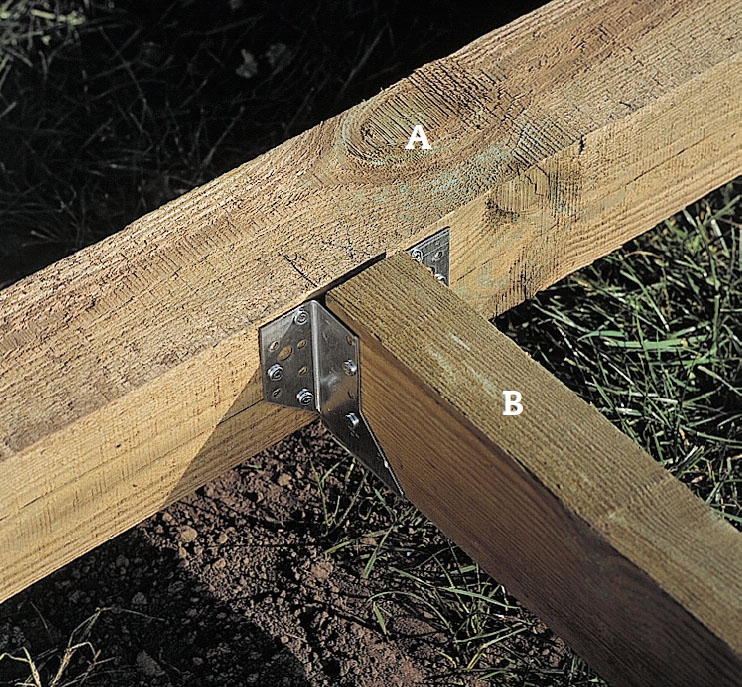

Gulvbjelkene (B) sages til og legges i bjelkesko. Overkanten av gulvbjelkene skal flukte nøyaktig med bærebjelkene. Spenn opp sko og gulvbjelker med tvinger før du skrur fast skoene. Skru først fast bærebjelkene, så gulvbjelkene.

4

Bærebjelkene skjæres til på lengden. De er kjøpt i overlengde, og det er best å vente med å sage dem til. De ytterste gulvbjelkene sitter 5 cm fra enden på bærebjelkene slik at det er plass til bjelkeskoen og slik at bjelken ikke sprekker.

5

Gulvet (C) skrus eller spikres på gulvbjelkene med en innbyrdes avstand på 10 mm. Bruker du trykk impregnert tre til bjelker, bør du ofre rustfrie skruer. Gulvet legges slik at det flukter nøyaktig med bjelkene - endene rettes av til slutt.

02
Reisverk 7 Trinn

Reisverket monterer vi uten synlige beslag. I stedet bruker vi sammenføyninger med gjengede stenger og tverrhylser slik vi kjenner det fra Ikea-møbler.

Fordelen med denne festemetoden er ikke bare at du slipper å se bygningsbeslag i den helt åpne konstruksjonen. Brukte vi vinkelbeslag i de innvendige hjørnene i veggfeltene, ville de sitte i veien for platene som fyller ut feltene og de listene, som platene sitter på.

Taket heller vekk fra terrassen. De gjennomskinnelige takplatene ligger på lekter som har en innbyrdes avstand på høyst 60 cm. Lektene skrus på sperrene som har fått små hakk slik at de ligger godt på de to toppsvillene.

1

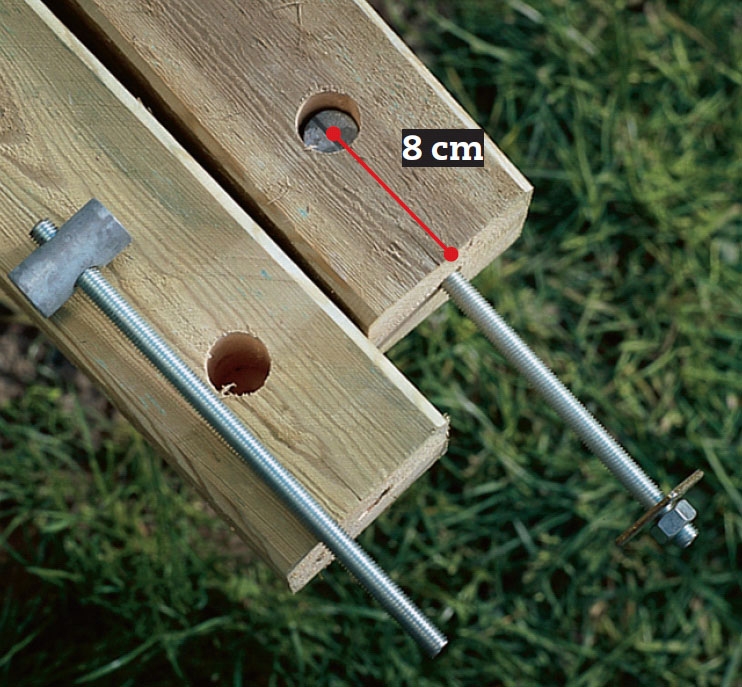

Stenderne (D og F) forsynes med gjengede stenger i begge endene. Til stanga borer du et 13 mm hull midt i enden - sikt nøyaktig! Hullene til tverrhylsene bores med 28 mm bor - og ikke helt gjennom stenderen.

2

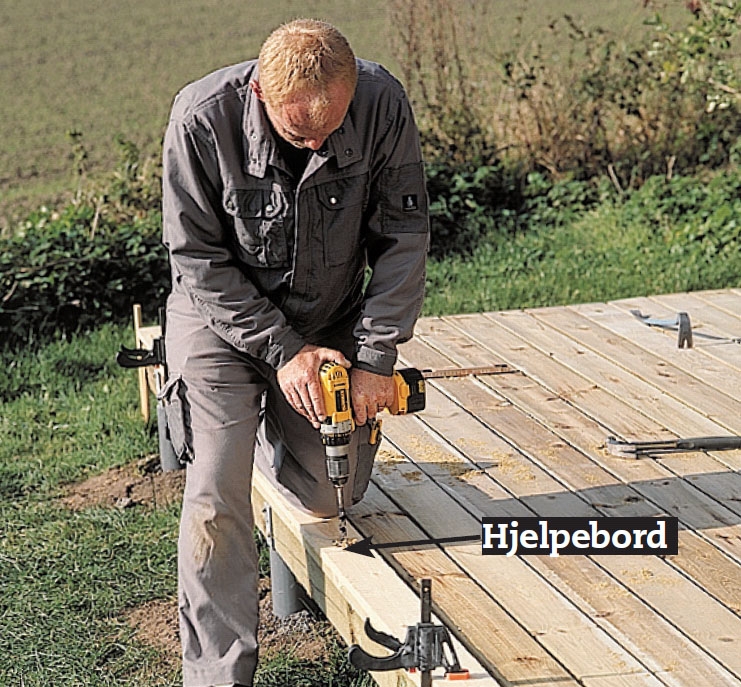

Hullene i gulvet som stenderne skal festes gjennom, bores med et 13 mm bor. For å sikre at de to langsidene blir like, har vi markert plas seringen på et hjelpebord som først spen nes på den ene bjelken, så på den andre.

3

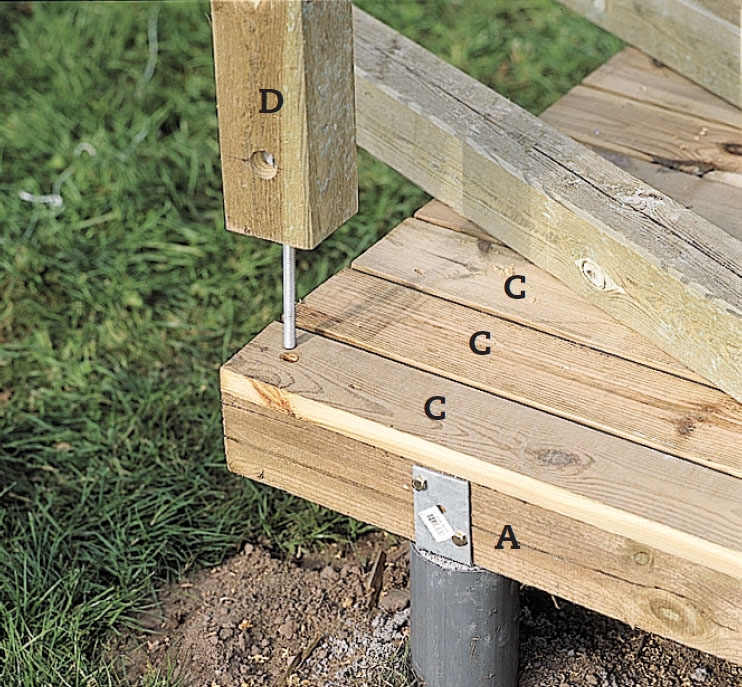

Løft en stender på plass, og stikk den gjengede stanga gjennom hullet. Snu så stenderen slik at hullet til tverrhylsa snur innover. På undersiden av bjelken spennes stenderen godt fast med ei 12 mm selvlåsende mutter på ei stoppskive.

4

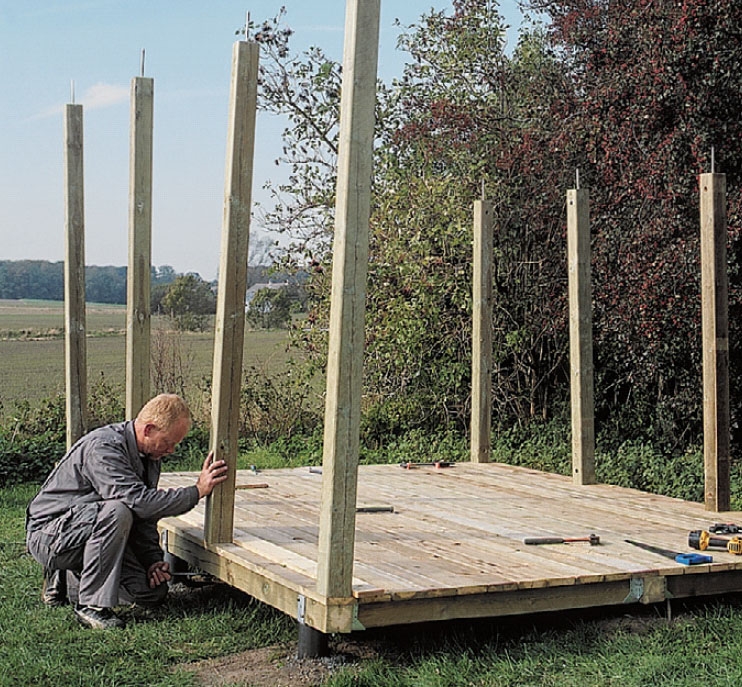

Alle stenderne på langsidene (D og F) reises og spennes fast. Stenderne midt på kortsidene (E) venter du med å reise til taksperrene (H) er på plass slik at du kan skjære til stenderne i toppen etter sperrene før du fester dem.

5

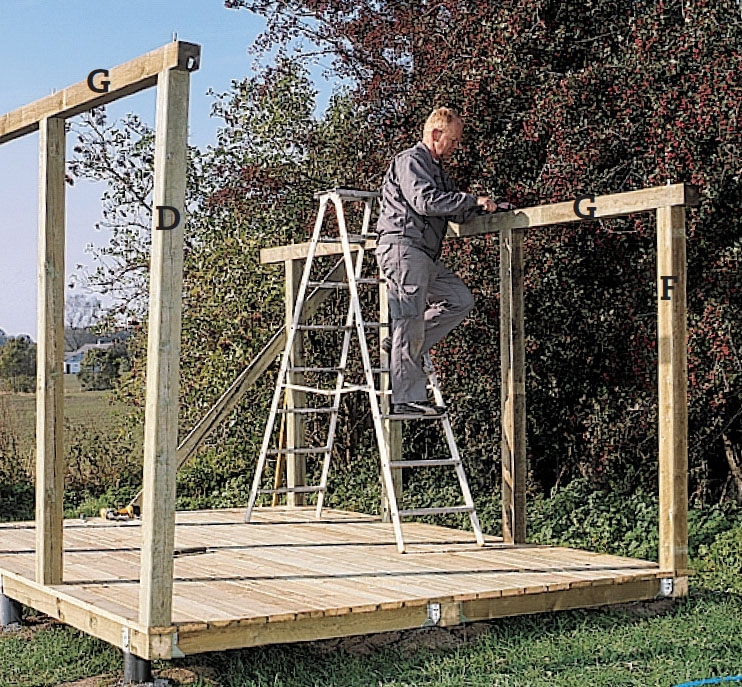

Så skal toppsvillene (G) opp - og nå får du full glede av det bordet du boret etter nede. Ved å bore hull til de gjengede stengene sikrer du at avstanden mellom stenderne nede og oppe blir helt lik. Toppsvillene spennes fast.

6

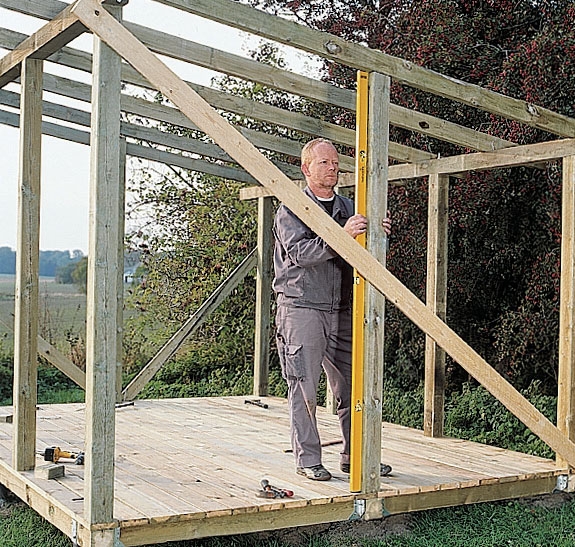

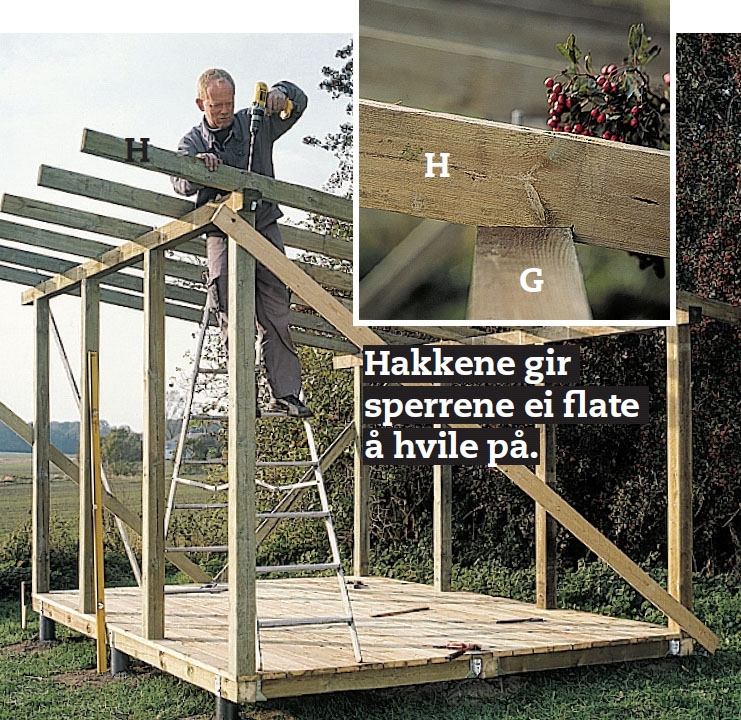

Nå skal taksperrene (H) opp. Rett opp stenderne og fest dem med skråavstivere. Før du skrur fast sperrene med 5 x 150 mm skruer (bor opp), skjærer du hakk i dem. Legg opp ei sperre løst, strek opp på den, og skjær til alle sperrene etter den.

7

De siste to stenderne (E) midt på kortsidene skjæres til. De festes bare med gjengede stenger nede. Oppe skjærer du i stedet et hakk til sperra halvt inn i stolpen. Sperre og stender monteres med 5 x 90 mm skruer.

03
Tak med dagslys 4 Trinn

1

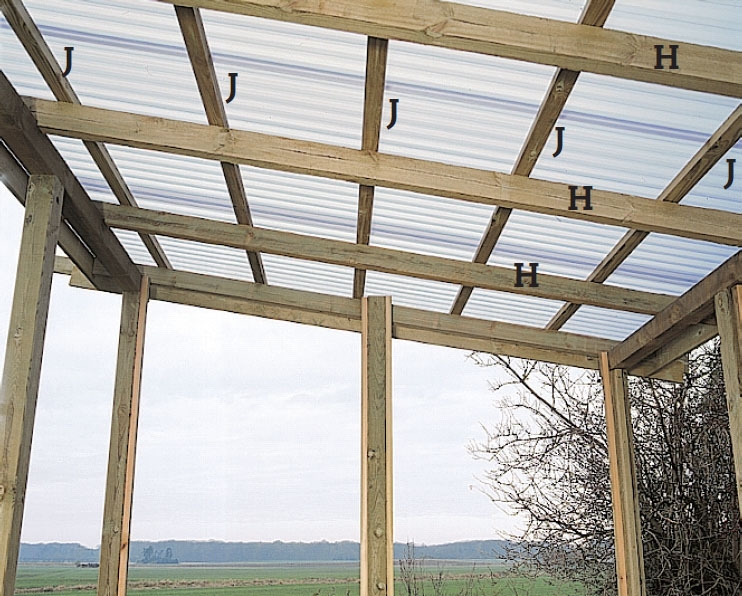

Taklektene (J) legges opp og skrus fast. Du kan velge å gjøre utstikket større hvis platene dine passer til det - men lektene må ikke ligge mer enn 60 cm fra hverandre. Endene på sperrene skjærer du nå til med loddrette snitt.

2

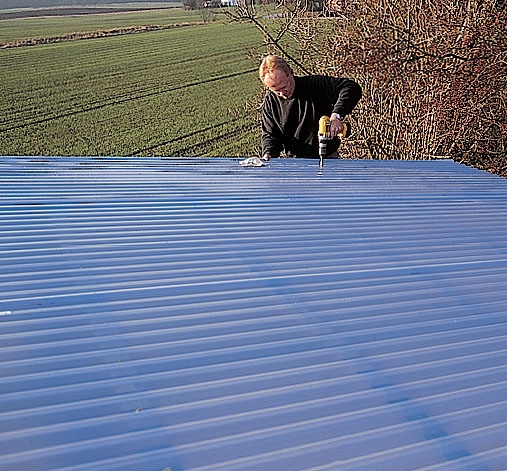

Takplatene legges opp og festes. Platene skal ligge med minst en bølges omlegg. De tilhørende skruene med tetningsring settes i annenhver bølgetopp. Pass på at du ikke spenner for hardt. Ofte dekkes skruen med ei hette til slutt.

3

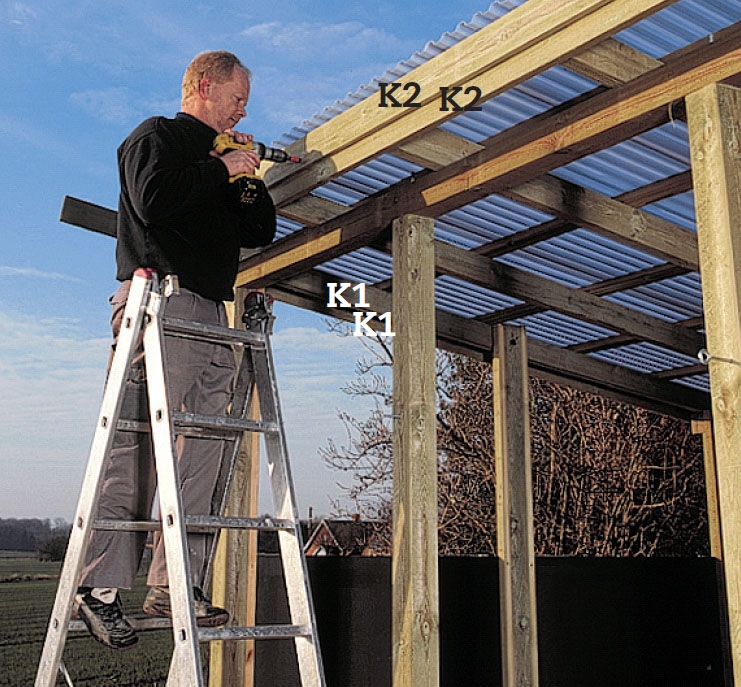

Takkanten lukkes med vind skier (K1) og framkantbord (K2). I gavlen skrur du først fast det øverste bordet på enden av lektene. Deretter skrur du det andre bordet på det første fra innsiden. Framkantbordene skrus på sperreendene.

4

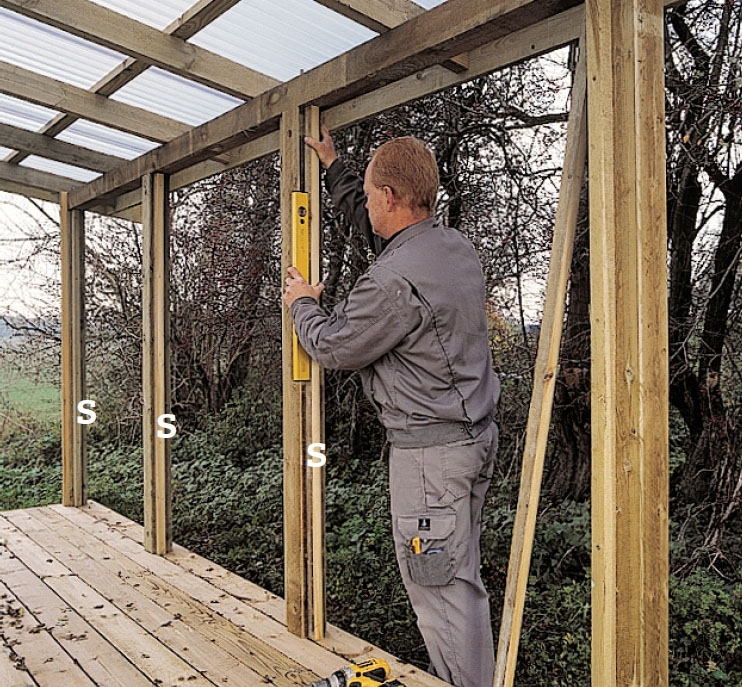

Innvendig i feltene på baksiden og i gavlene settes lister (S) som kryssfinérplatene skal skrus fast på - og slå an mot der platene er hengslet og fungerer som dør eller lem. Listene skal flukte med innsiden på stenderne.

04
Sidene lukkes 6 Trinn

Sidene på skjulet lukkes med plater som du forsterker med bord før de monteres med lim og skruer. For å framheve rammene har vi her malt platene før de ble forsterket.

Bare to av feltene på baksiden lukkes permanent. Det tredje (R) som danner dør, forsterkes med et loddrett bord og deles i to for at det ikke skal bli så tungt.

De fire gavlfeltene deles også i to, med vannrette snitt. Den nederste delen skrus fast, mens den øverste hengsles i underkanten slik at den kan slås ned.

De tre frontplatene hengsles i bunnen med en innbyrdes avstand på 10-12 mm. Når du slår dem ned, kan du måle opp til den ytterste bjelken (A1) og feste dem.

1

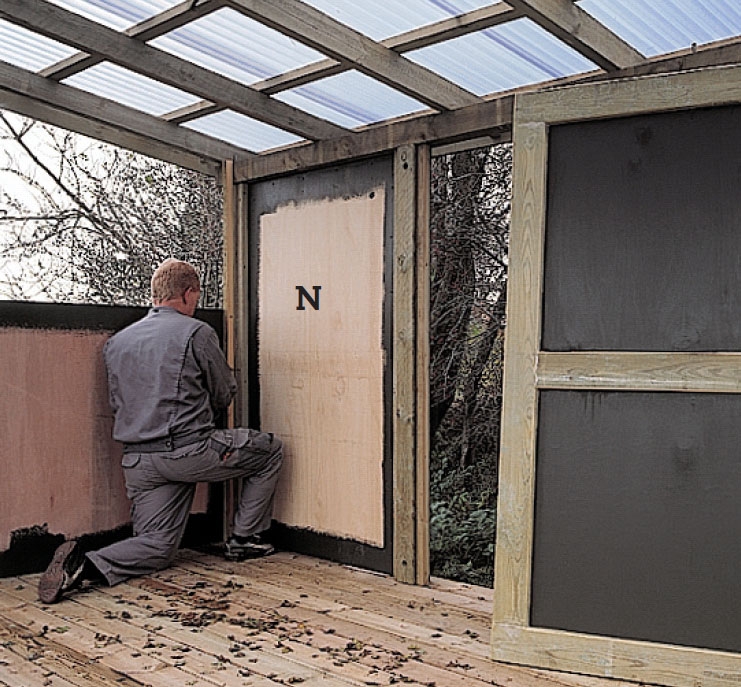

De to faste feltene (N) på baksiden av huset monteres først. Sjekk en ekstra gang eller tre med vateret før du skrur fast platene med fire 5 x 50 mm skruer i listene på hver side - det er nå skjulet for alvor skal stives av.

2

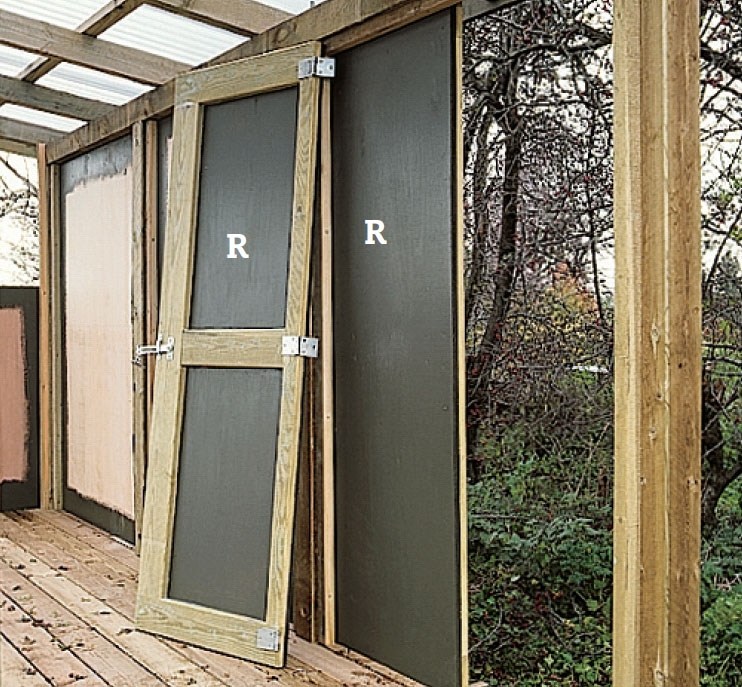

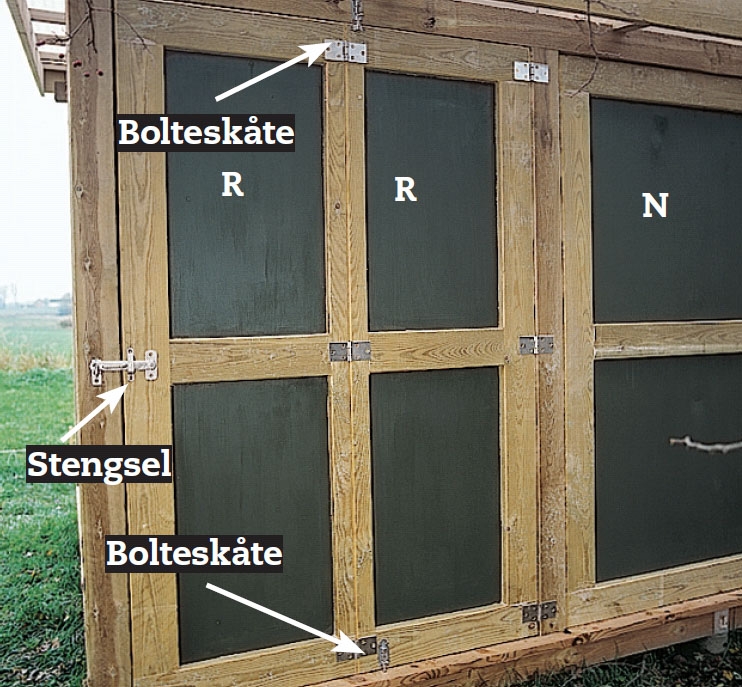

Dørfeltet (R) er skåret gjennom ved den loddrette forsterkningen slik at de to sidene kan hengsles hver for seg - eller monteres med hengsler som vi har valgt å gjøre det her. Hengslene er kraftige bladhengsler.

3

Høyre side av døra (R) setter vi på framkanten av stenderen med tre hengsler. Den låses i toppen og bunnen med bolteskåter. Deretter har vi hengslet venstre halvdel av døra på den høyre halvdelen.

4

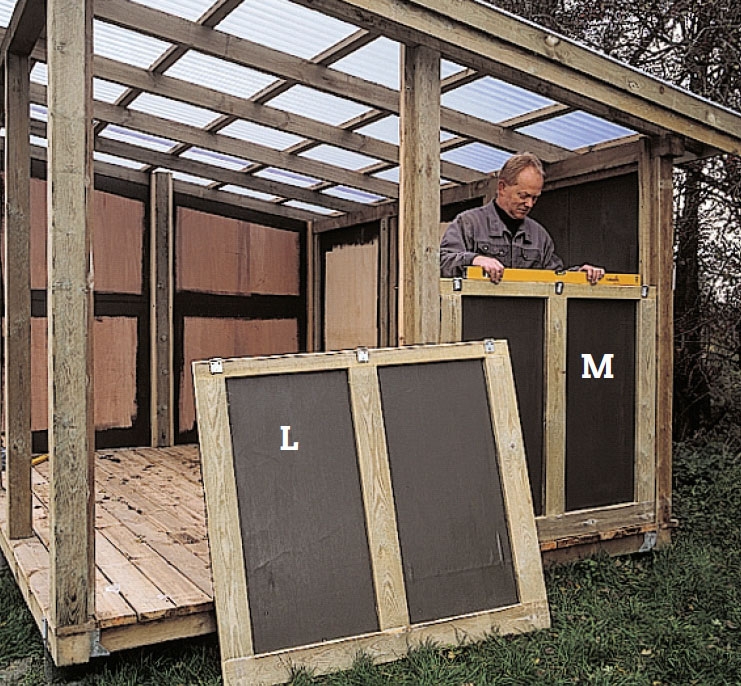

Gavlstykkene (L og M) er delt vannrett, og bunnen skrus fast i listene med 5 x 50 mm skruer. Igjen skal du sjekke godt med vateret, for nå stiver du av skjulet den andre veien.

5

Den øverste delen av gavlene settes opp med bladhengsler slik at de kan slås ned og gjøre den overdekte delen av terrassen mindre mørk og lukket. Når klaffene slås opp, holdes de fast på innersiden av stenderne med to bolteskåter.

6

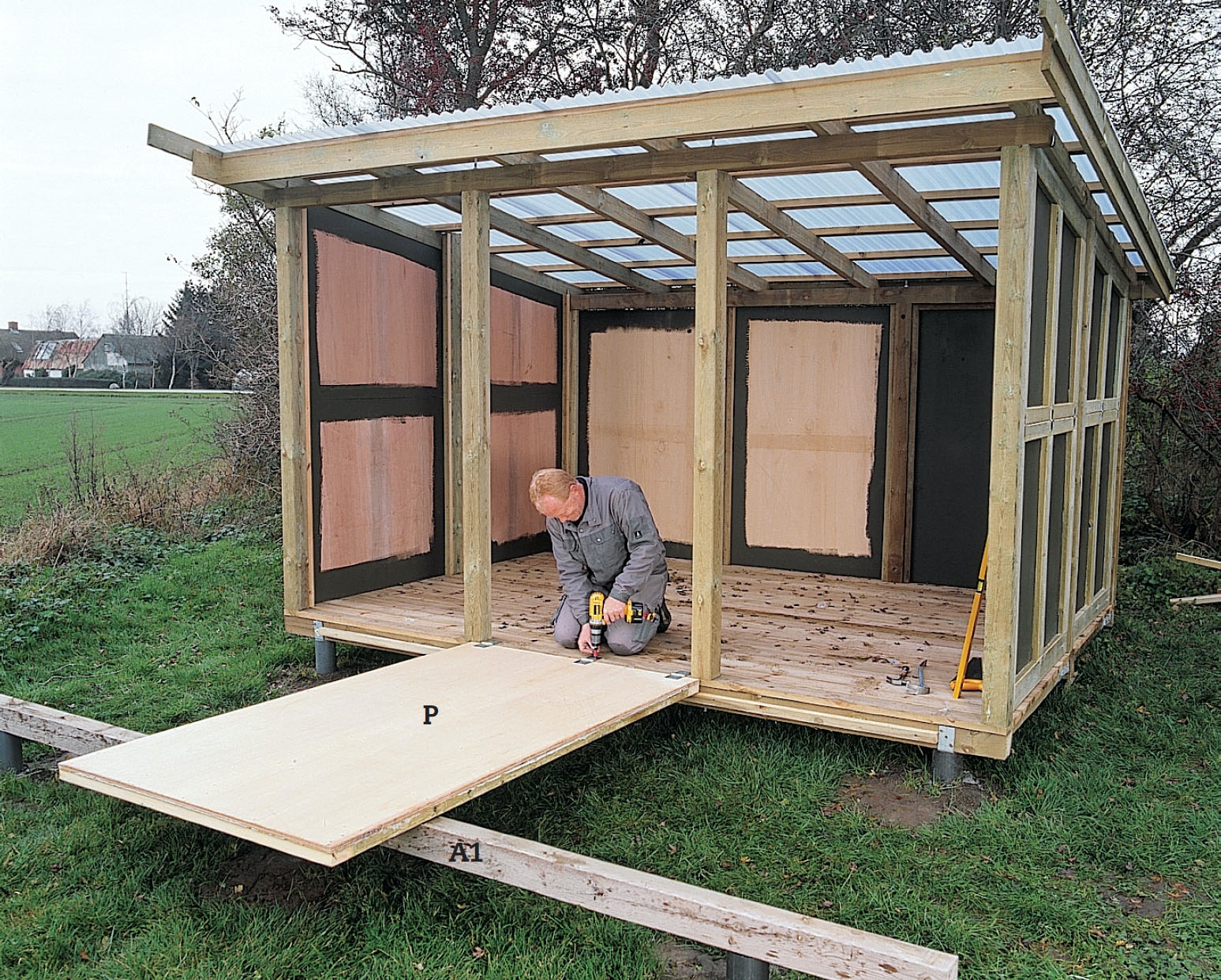

Frontplatene skrus fast i den ytterste bjelken - og så er det bare igjen å male før vi kan ta i bruk skjulet.

Materialer

TIL GULVET

98 x 98 mm trykkimpregnert (48 x 198 mm gir sterkere konstruksjon):

  • 4 bærebjelker (A) og (A1) à 372 cm

48 x 98 mm trykkimpregnert:

  • 12 gulvbjelker (B) à 122,5 cm

28 x 120 mm terrassebord:

  • 22 gulvbord (C) à 372 cm

Dessuten:

  • 12 plastrør à 50 cm, diameter cirka 10 cm Cirka ½ kubikkmeter betong av 1 del sement, 3 deler sand og 5 deler grov grus 12 stolpesko til 98 mm stolper
  • 6 x 40 mm franske skruer (til stolpesko) 24 bjelkesko til 48 mm bjelker 5 x 40 mm beslagskruer (til bjelkesko)
  • 4,5 x 60 mm rustfrie selvskjærende skruer (til gulv)

TIL STENDERVERK OG TAK

98 x 98 mm trykkimpregnert:

  • 4 stendere (D) til fronten à 210 cm 2 stendere (E) til sidene à 210 cm (tilpasses)
  • 4 stendere (F) til baksiden à 170 cm
  • 2 toppsviller (G) à 382 cm (NB! evt. økt dim.)

48 x 98 mm justert (evt. f.eks. 48 x 173 mm):

  • 6 sperrer (H) à 320 cm

36 x 73 mm taklekt:

  • 6 lekter (J) à 410 cm

22 x 123 mm trykkimpregnert:

  • 4 vindskibord (K1)
  • 4 framkantbord (K2)

21 x 21 mm furu:

  • Cirka 40 m lister (S) i alt

Dessuten:

  • 18 stk. 25 x 50 mm tverrhylser med 12 mm gjenger 8 stk. 12 mm gjengede stenger à 23 cm 10 stk. 12 mm gjengede stenger à 27 cm 18 stk. 12 mm mutter
  • 18 stk. 12 mm stoppskive
  • 5 x 150 mm skruer (til taksperrer)
  • 5 x 90 mm skruer (til lekter)
  • 4,5 x 70 mm skruer (til vindskier)
  • 4 takplater (f.eks. Plastmo)
  • Skruer og skiver til takplatene 4,5 x 50 mm skruer til anslagslistene

2 STK HØYE GAVLFELTER (L)

12 mm finér:

  • 2 plater (L) à 122 x 244 cm, tilpasses i overkanten som på tegningen
  • 4 vannrette rammedeler (L1) à 122 cm 6 loddrette rammedeler nede (L2) à 91,2 cm 6 loddrette rammedeler oppe (L3) à 90 cm - tilpasses ved montering 2 skrå rammedeler øverst (L4) à 124 cm - tilpasses ved montering

2 STK LAVE GAVLFELTER (M)

12 mm finér:

  • 2 plater (M) à 122 x 244 cm, tilpasses i overkanten som på tegningen
  • 25 x 125 mm furu eller gran:
  • 4 vannrette rammedeler (M1) à 122 cm
  • 6 loddrette rammedeler nede (M2) à 91,2 cm
  • 6 loddrette rammedeler oppe (M3)à 70 cm - tilpasses ved montering
  • 2 skrå rammedeler øverst (M4) à 124 cm - tilpasses ved montering

2 STK FELT TIL BAKSIDE (N)

12 mm finèr:

  • 2 plater (N) à 111 x 169 cm

25 x 125 mm furu eller gran:

  • 4 vannrette rammedeler (N1) à 111 cm
  • 4 loddrette rammedeler (N2) à 144 cm
  • 2 vannrette rammedeler midt (N3) à 86 cm

1 STK DØRFELT PÅ BAKSIDE (R)

12 mm finér:

  • 1 plate (R), 111 x 169 cm

25 x 125 mm furu eller gran:

  • 2 vannrette rammedeler (R1) à 111 cm
  • 3 loddrette rammedeler (R2) à 144 cm
  • 2 vannrette rammedeler midt (R3) à 36,7 cm

3 STK FRONTPLATER (P)

18 mm finér:
38 x 125 mm trykkimpregnert:

  • 6 vannrette rammedeler (P1) à 122 cm
  • 9 loddrette rammedeler (P2) à 190 cm
  • 6 vannrette rammedeler midt (P3) à 42,2 cm

DESSUTEN TIL SIDENE

Bladhengsler med skruer

  • 12 stk 30 x 30 mm til dører på sidene
  • 9 stk. 75 x 100 mm til frontplater
  • 6 stk. 50 x 50 mm til dører på bakside

Andre beslag :

  • 16 stk. 32 x 105 mm bolteskåter, galvanisert 1 håndtak/stengsel, galvanisert

Øvrige skruer:

  • 4,5 x 30 mm kromatiserte eller rustfrie til gavler og bakside 4,5 x 50 mm rustfri til frontplater

Tidsforbruk

4-8 dager pluss tørketider. Avhenger av arbeidsopplegget.

Pris

Cirka 13.500 kroner

Vanskelighetsgrad

Du må være nøyaktig når du setter opp reisverket slik at platene passer i åpningene. Men ellers er det mer snakk om et stort arbeid enn om et vanskelig.

Tegning

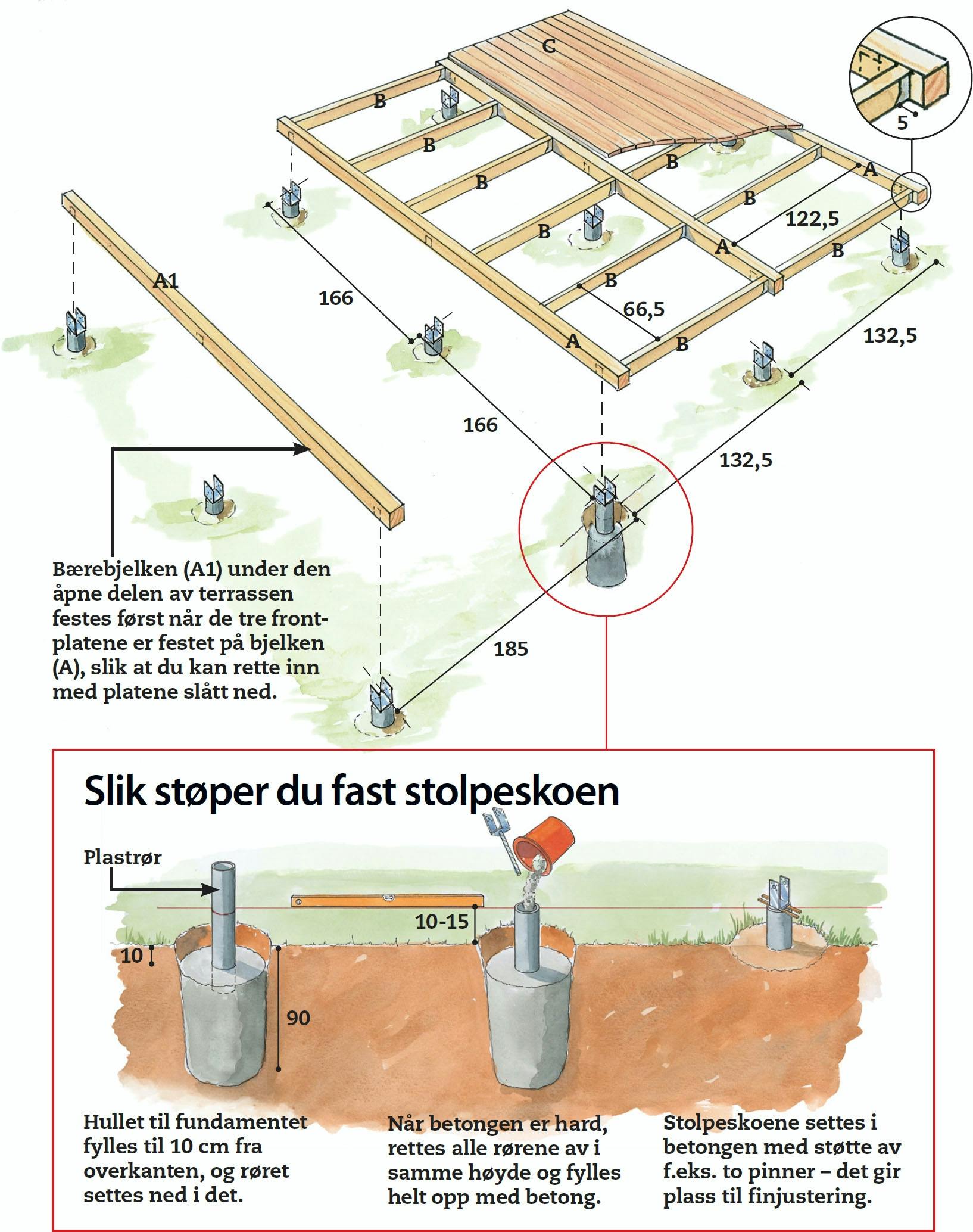

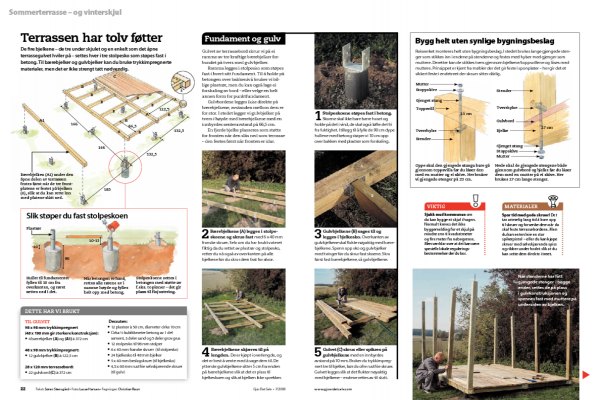

Terrassen har tolv føtter

De fire bjelkene - de tre under skjulet og en enkelt som det åpne terrassegulvet hviler på - settes hver i tre stolpesko som støpes fast i betong. Til bærebjelker og gulvbjelker kan du bruke trykk impregnerte materialer, men det er ikke strengt tatt nødvendig.

Bærebjelken (A1) under den åpne delen av terrassen festes først når de tre frontplatene er festet på bjelken (A), slik at du kan rette inn med platene slått ned.

Terrassen har tolv føtter

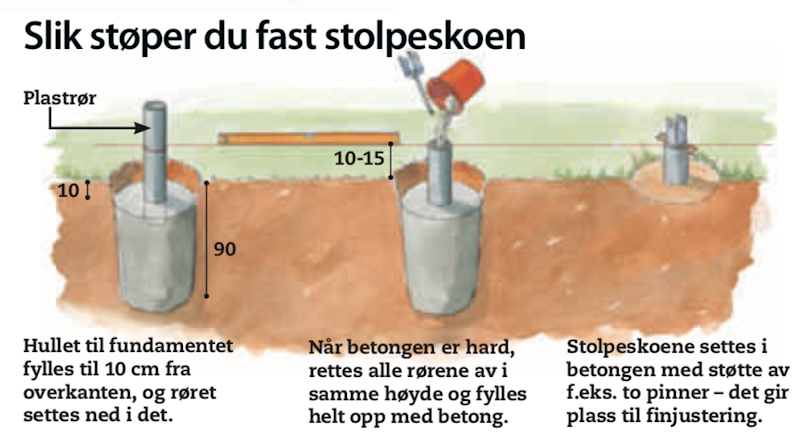

Slik støper du fast stolpeskoen

Slik støper du fast stolpeskoen

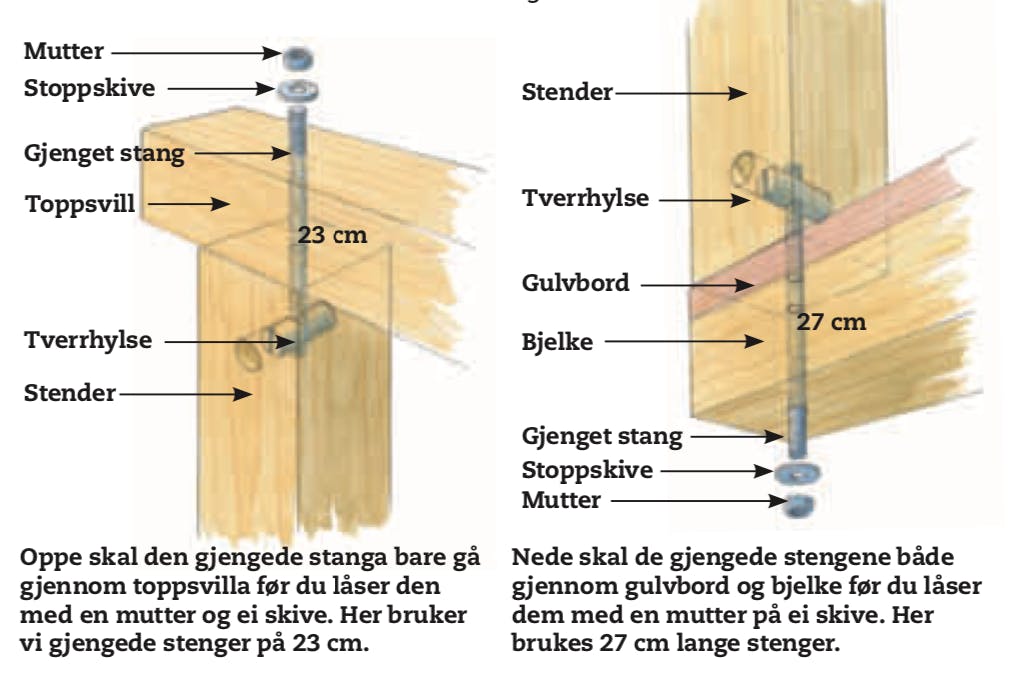

Bygg helt uten synlige bygningsbeslag

Reisverket monteres helt uten bygningsbeslag. I stedet brukes lange gjengede stenger som stikkes inn i endene på stenderne og festes med hylser med gjenger som muttere. Deretter kan de stikkes tvers gjennom bjelkene/toppsvillene og låses med muttere. Prinsippet er kjent fra møbler der det gir feste i sponplater - her gir det et sikkert feste i endetreet der skruer sitter dårlig.

Bygg helt uten synlige bygningsbeslag

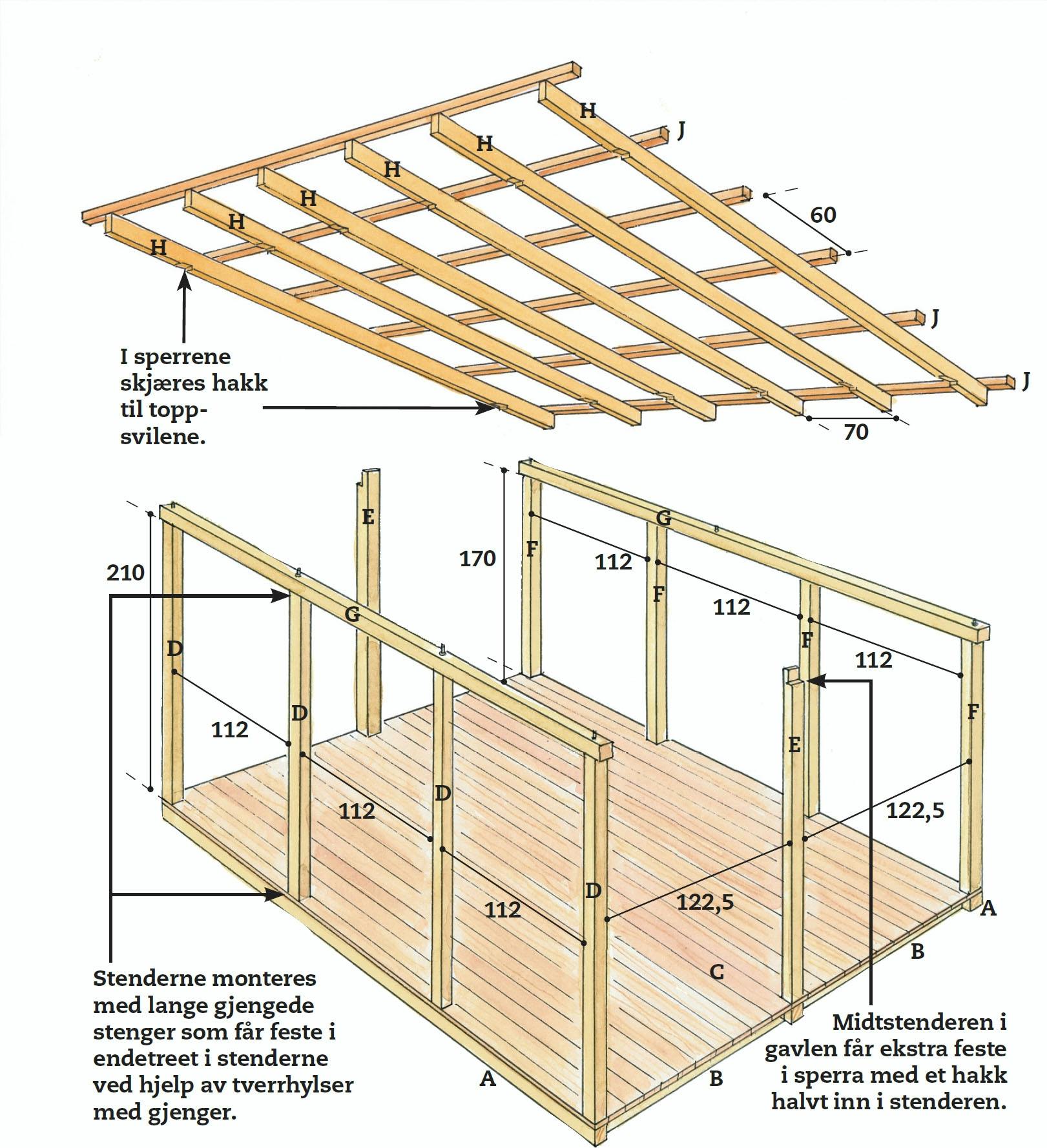

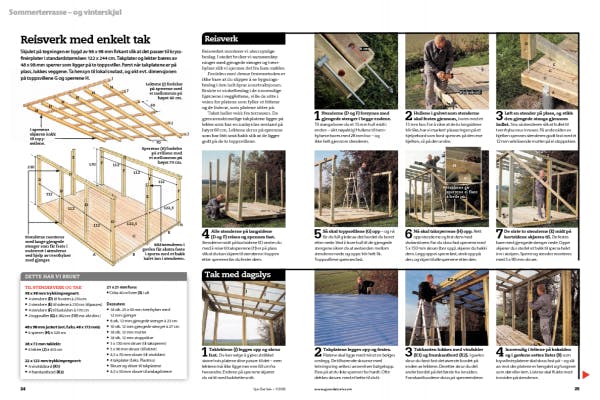

Reisverk med enkelt tak

Skjulet på tegningen er bygd av 98 x 98 mm firkant slik at det passer til kryss-finèrplater i standardstørrelsen 122 x 244 cm. Takplater og lekter bæres av 48 x 98 mm sperrer som ligger på to toppsviller. Først når takplatene er på plass, lukkes veggene. Ta hensyn til lokal snølast, og økt evt. dimensjonen på toppsvillene G og sperrene H.

Reisverk med enkelt tak

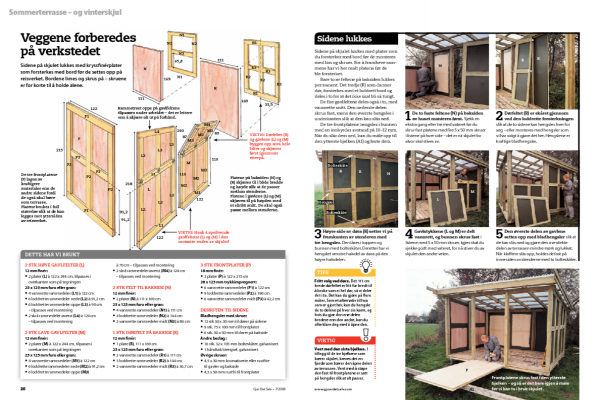

Veggene forberedes på verkstedet

Sidene på skjulet lukkes med kryssfinérplater som forsterkes med bord før de settes opp på reisverket. Bordene limes og skrus på - skruene er for korte til å holde alene.

Veggene forberedes på verkstedet

Video

TEKNIKK: Stolpesko støpt i rør

Da får du enkelt stolpeskoene i vater og til å flukte med hverandre

VERKTØY: Slik bruker du kapp-/gjærsagen

I denne videoen kan du se hvordan du stiller inn og bruker sagen, slik at du får full utnyttelse av den. Kappsagen er smart når du skal sage mange rette, korte snitt på tvers av bord og lekter. Du kan sage både rette, vinklede og tiltede snitt i blant annet tre, metall, fibersement og laminat – gjennomgående eller i akkurat den dybden du ønsker.

TIPS: Mål fra kant til kant

TIPS: Vri trematerialene i form

Tips & Triks

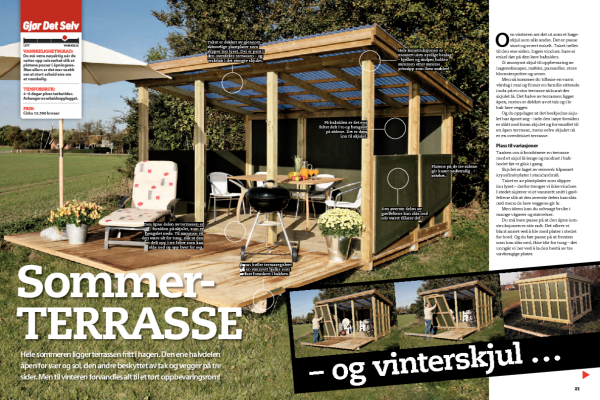

Magasinartikkel
