Bygg en geodome av lekter og plast

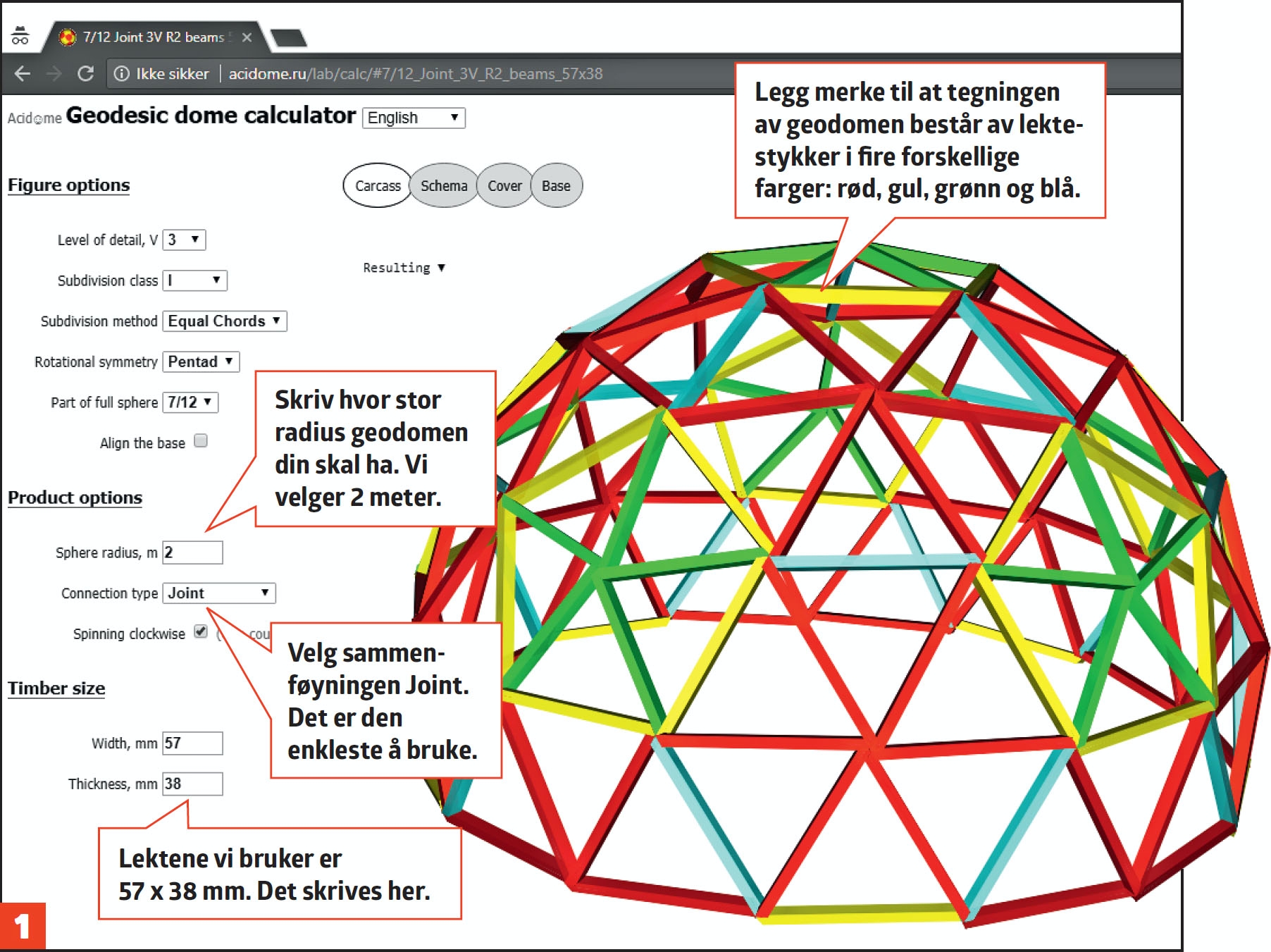

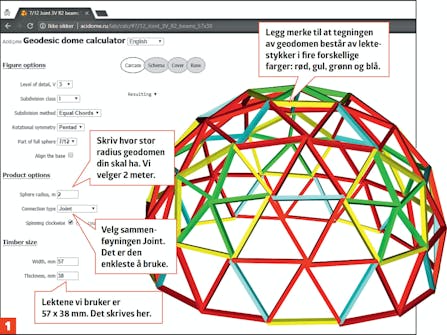

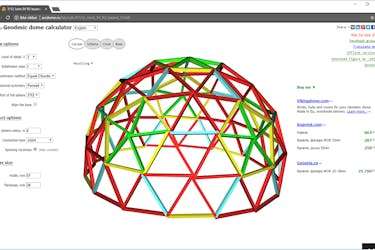

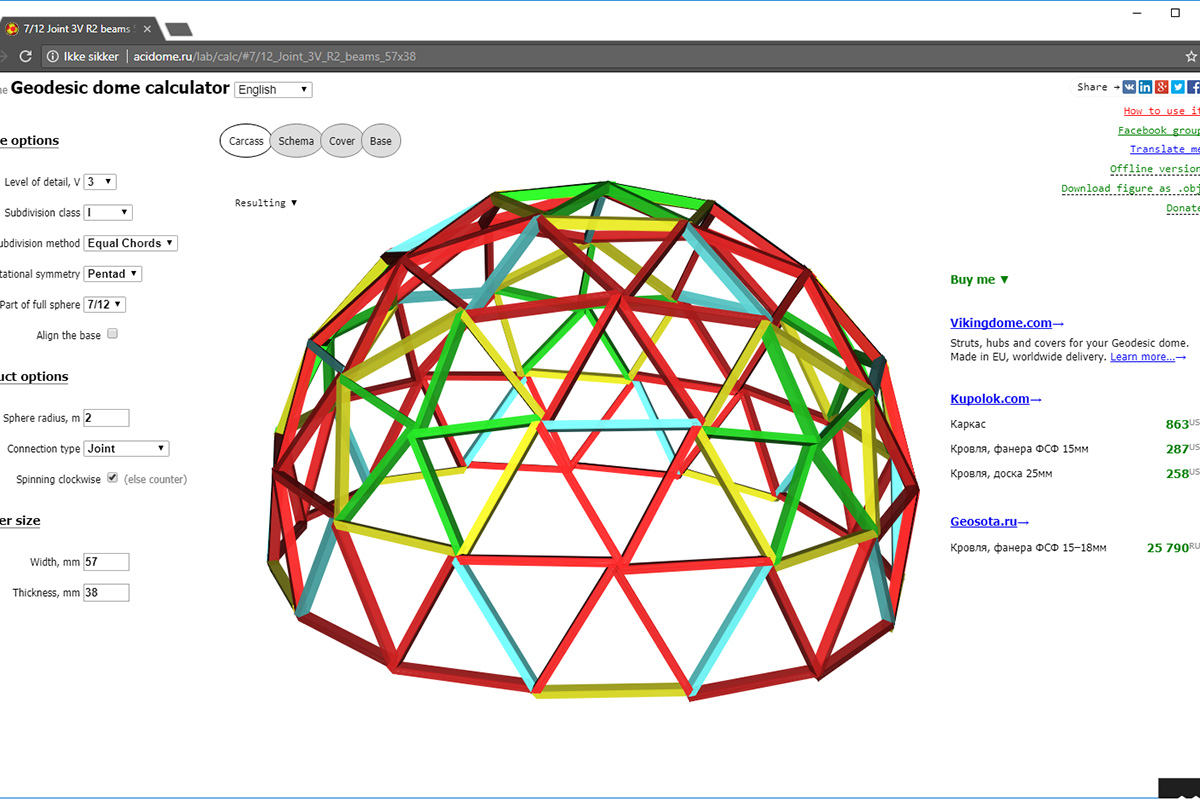

På Acidomes nettside skal du velge hvor stor radius geodomen din skal ha, hvilken type sammenføyning du vil bruke, og hvilke dimensjoner du har på lektene du vil bygge kuppelen av. Vi har valgt å ta utgangspunkt i en geodome med en radius på to meter, som skal bygges av enkle trelekter.

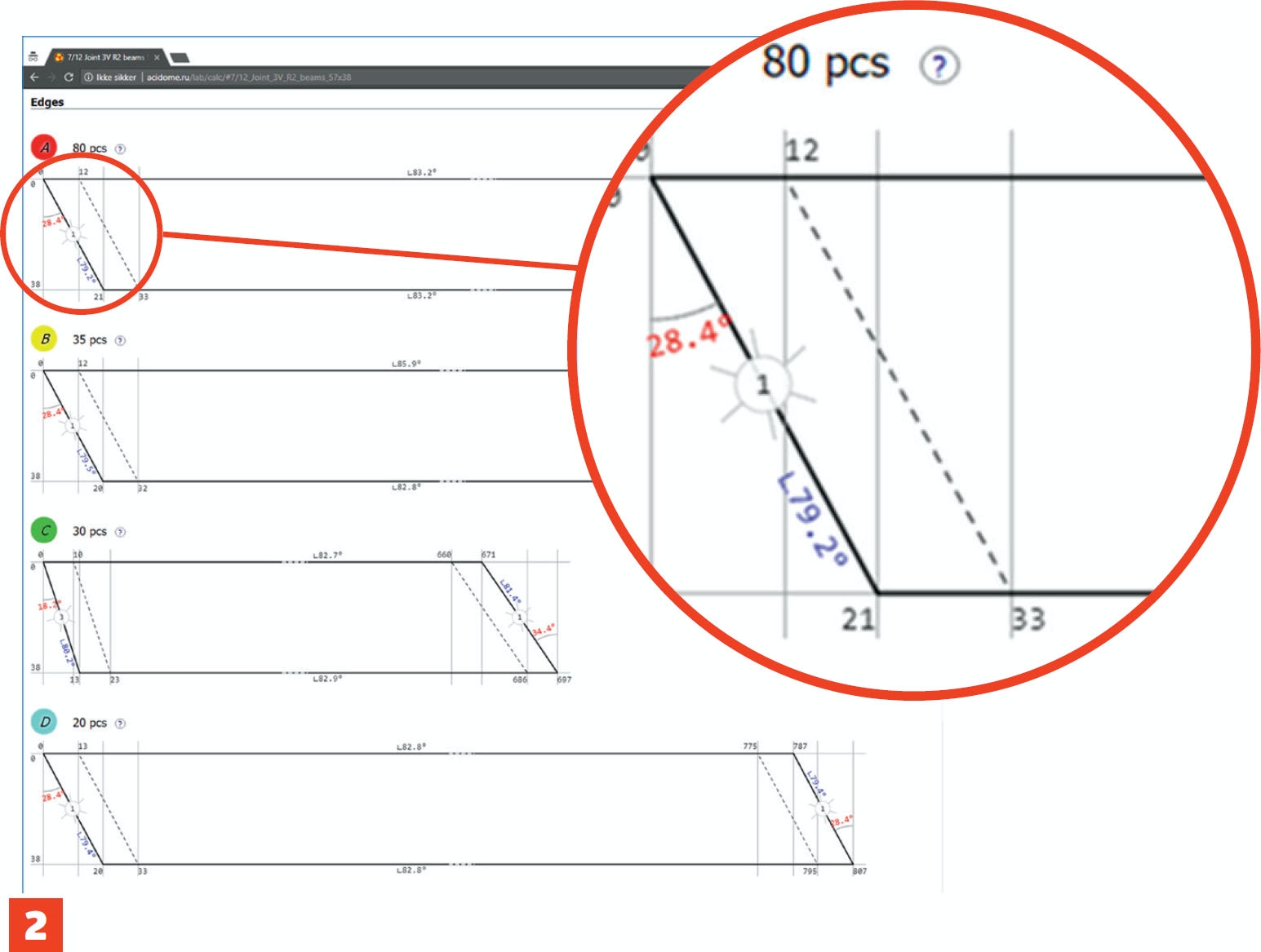

Rull nedover på nettsiden til tegningene over de fire typene lekter, som du skal kappe på kapp-/gjærsagen. På skjermen kan du se at du skal kappe 80 av de røde, som heter A, deretter 35 stykker av den gule typen, B, 30 av den grønne, C, og til slutt 20 av de blå, D. Legg merke til at alle stykkene har et lite nummer i hver ende. For eksempel har A nummer 1 i den ene enden og nummer 2 i den andre. Disse tallene forteller hvordan lektestykkene senere skal settes sammen.

De stiplede linjene tilsvarer lektenes baksider, som vender inn mot sentrum av kuppelen. Merk deg tallene i hver ende av lektestykkene, her nummer 1.

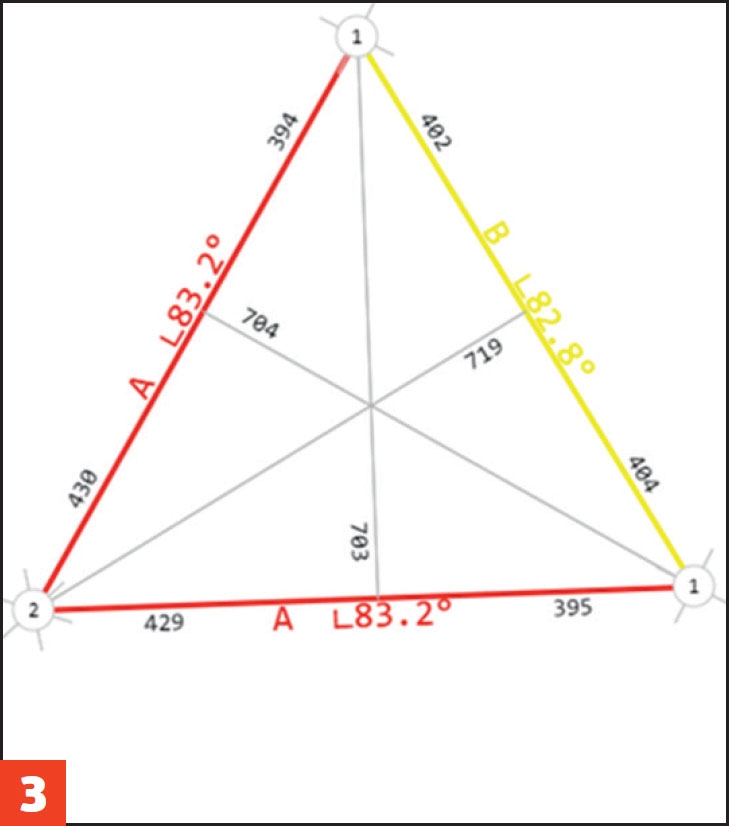

Rull enda lengre ned på nettsiden. Der kan du se hvordan de forskjellige fargene skal settes sammen - altså alle de røde A-endene, som har nummer 2, passer sammen, mens de gule nummer 1-ender passer med As tilsvarende 1-ender. Velger du å bygge akkurat samme geodome som her, skal du begynne med å bygge 35 trekanter. Bruk én gul og to røde lekter til hver av de 35 trekantene. Lektene i de to andre fargene (grønn og blå) brukes til å forbinde de første 35 trekantene. Kuppelen ender opp med å bestå av totalt 105 trekanter.

A2­endene passer sammen, og A1­endene passer med B1­endene (de gule).

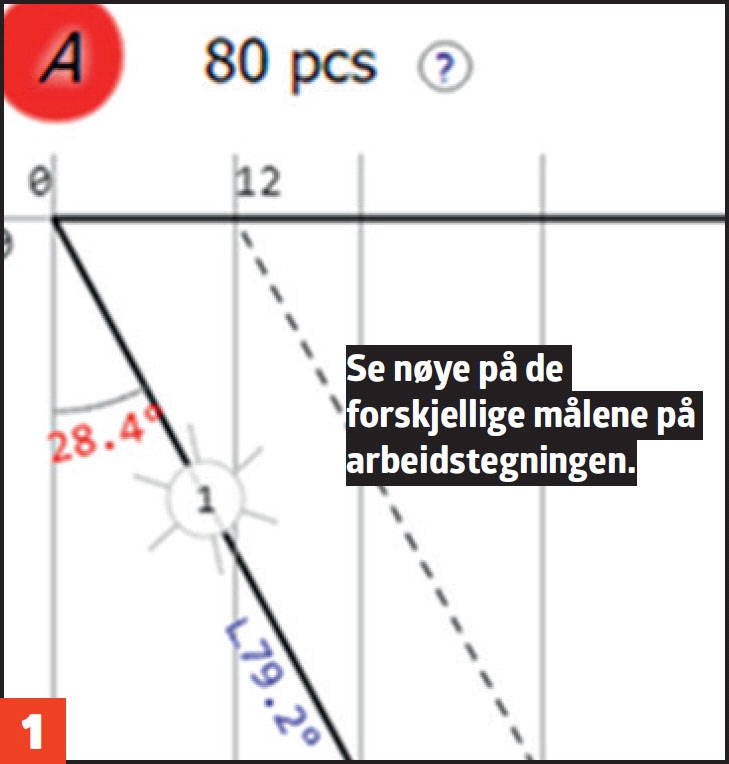

Arbeidstegningen viser at A1-enden skal kappes i en skrå vinkel på 28,4 grader med et nedadgående dybdesnitt på 79,2 grader. I den andre enden av tegningen kan du se hvor lang A-lekten skal være.

Sjekk, dobbeltsjekk, og sjekk ytterligere en gang, så du er 100 prosent sikker på at mål og vinkler er riktig i forhold til hverandre.

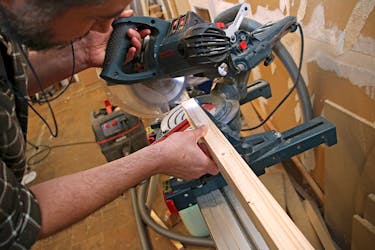

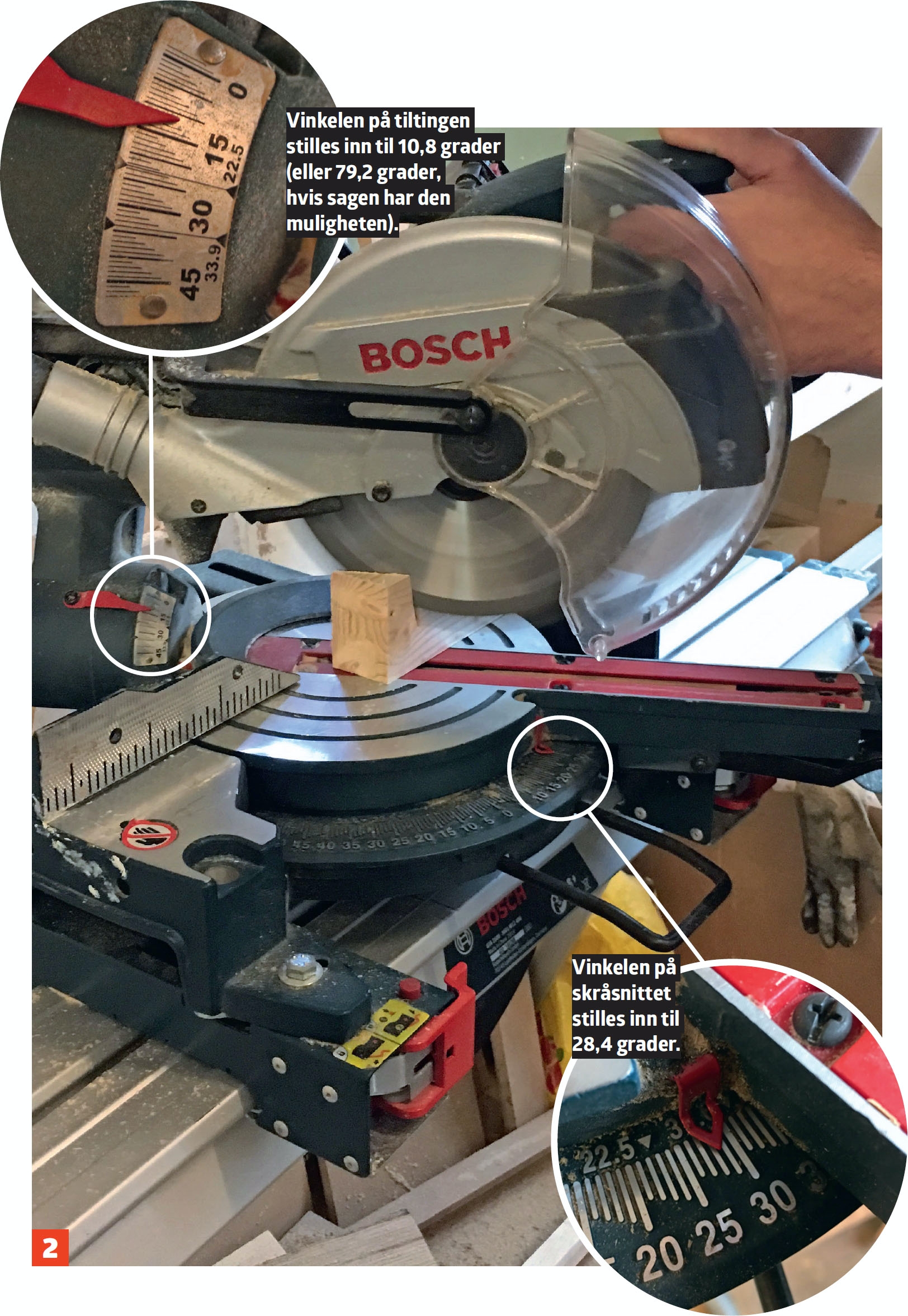

Nå skal du justere sagen, så den kapper i de samme vinklene som vises på tegningen. Skråsnittet på 28,4 grader var enkelt, men vi måtte regne om tiltingen, slik at det passet til justeringsmulighetene på sagen vår. For å kappe med helt riktig tiltevinkel, stilte vi inn sagen på 10,8 grader (fordi et loddrett snitt på 90 grader minus det skrå dybdesnittet på 79,2 grader er lik 10,8 grader). Fortvil ikke! Justeringen av sagen er den vanskeligste delen av prosjektet!

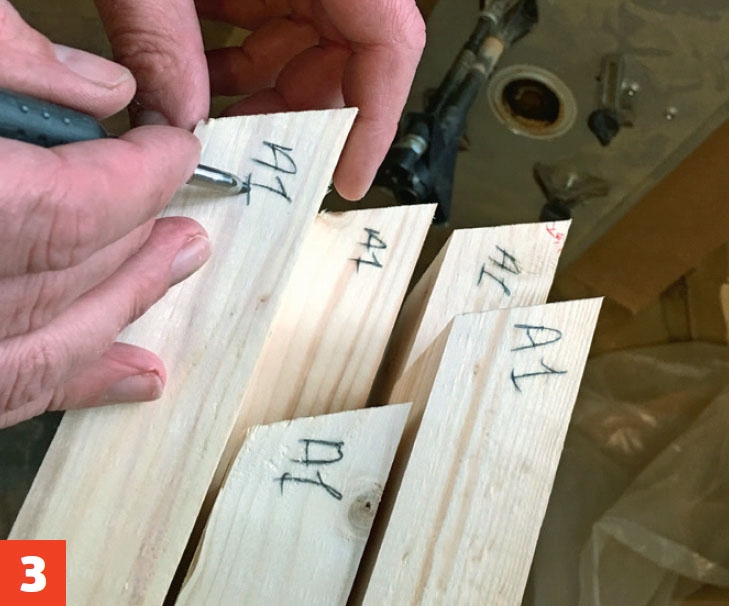

Hver gang du har kappet en ende, skal du skrive bokstav og nummer på den, her A1. Når alle A1-ender er kappet, stiller du sagen til A2-endens mål og kapper første lekt.

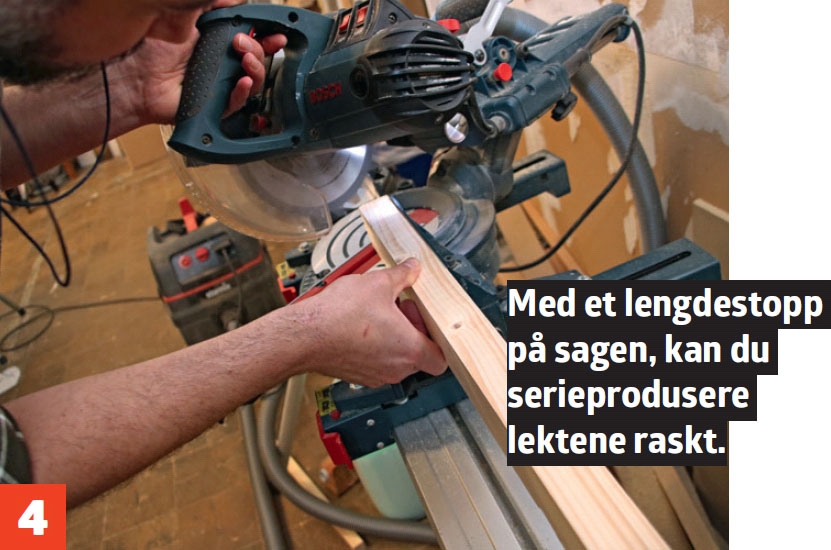

Når du har laget det første A-lektestykket helt ferdig, altså kappet både A1- og A2-enden, bruker du stykket til å justere lengdestoppet på kapp-/gjærsagen. Når du er ferdig med alle A-stykkene, skal du kappe de andre (B, C og D).

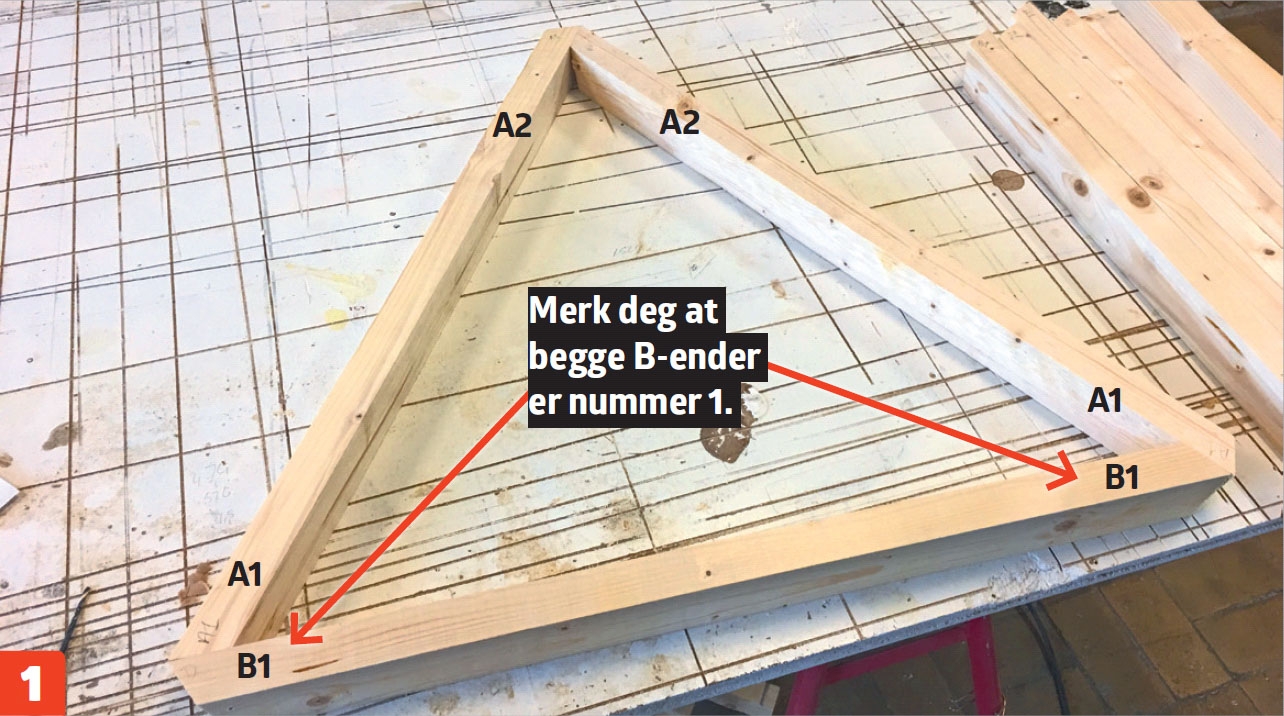

Begynn med å legge opp lektene til den første trekanten på arbeidsbordet. Her kan du se to A-lekter og en B-lekt. Legg merke til at det er A2-endene som møtes i toppen av trekanten. Sjekk jevnlig med arbeidstegningen, så endene plasseres riktig.

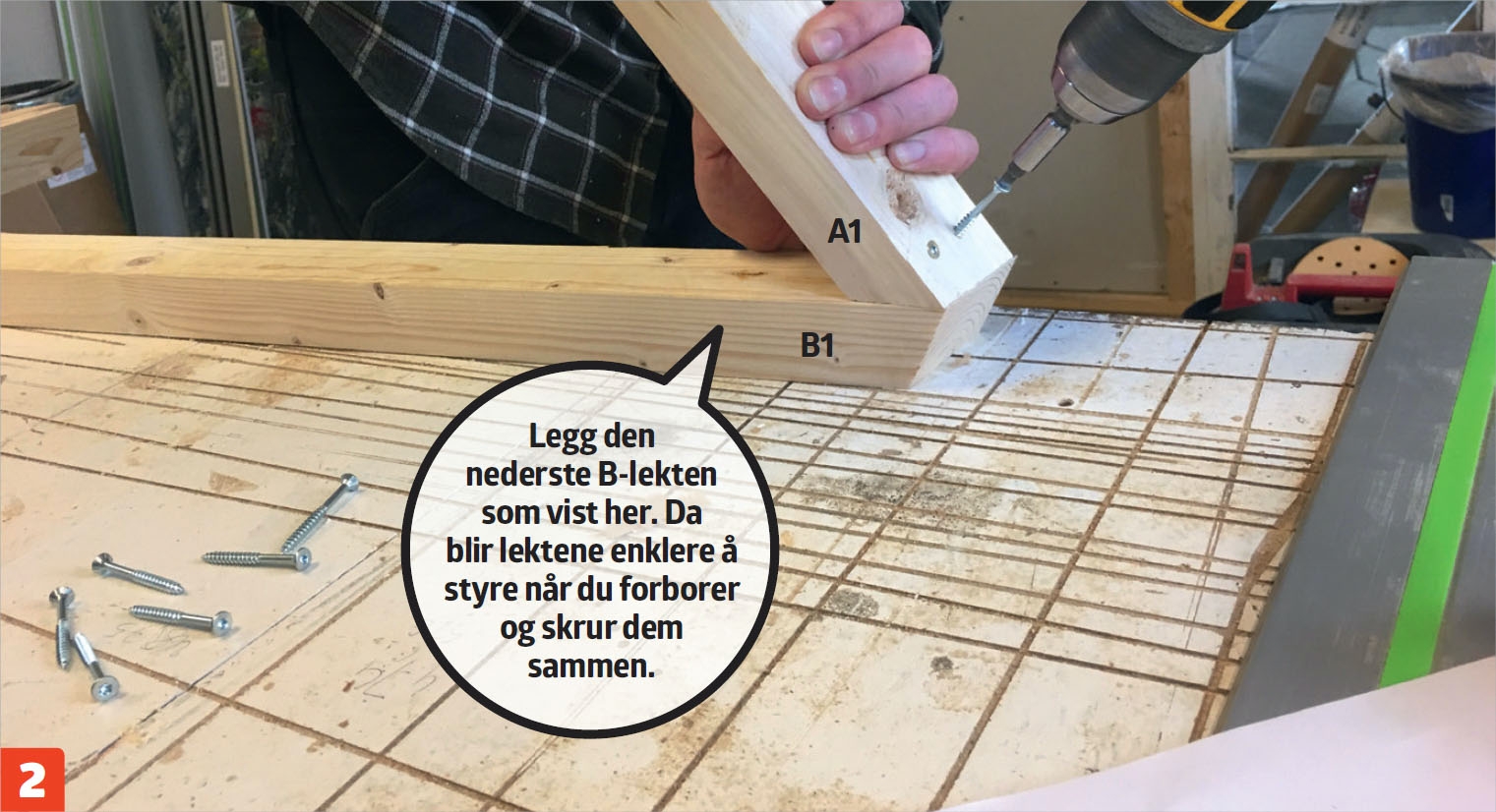

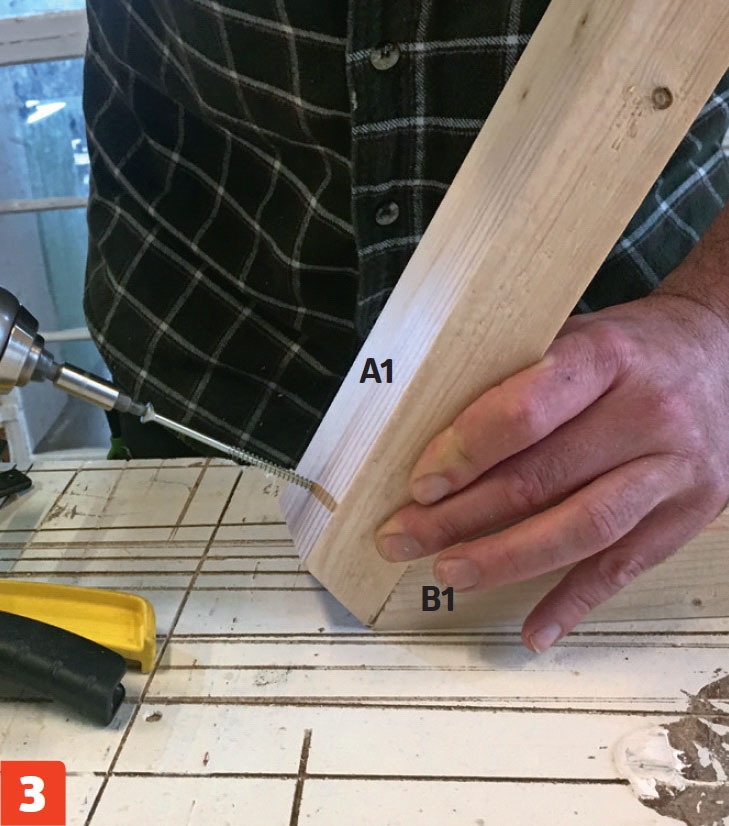

Legg den nederste lekten i trekanten, her B-lekten, på arbeidsbordet med “magen” opp. Hold A-lektens 1-ende fast mot B-lekten, forbor og skru den fast med to 4,5 x 50 mm skruer. Hold godt fast mens du skrur, så sammenføyningen blir helt tett.

Ta den andre A-lekten, forbor og skru den fast i den motsatte B-enden med to stk. 4,5 x 50 mm skruer.

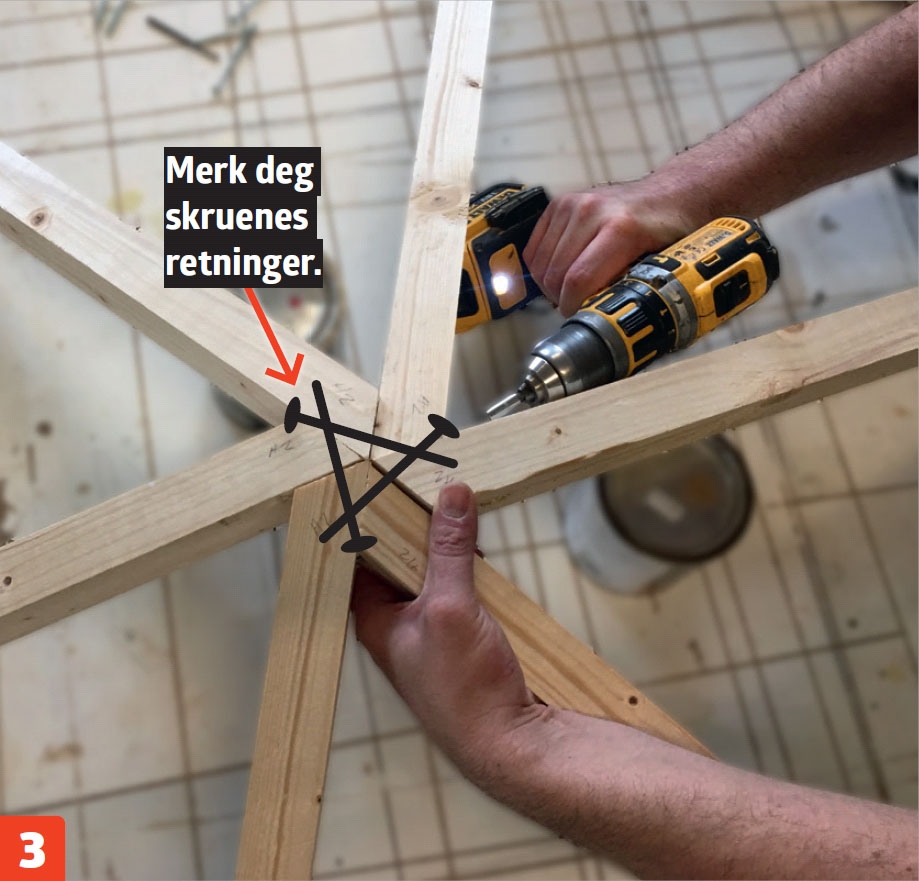

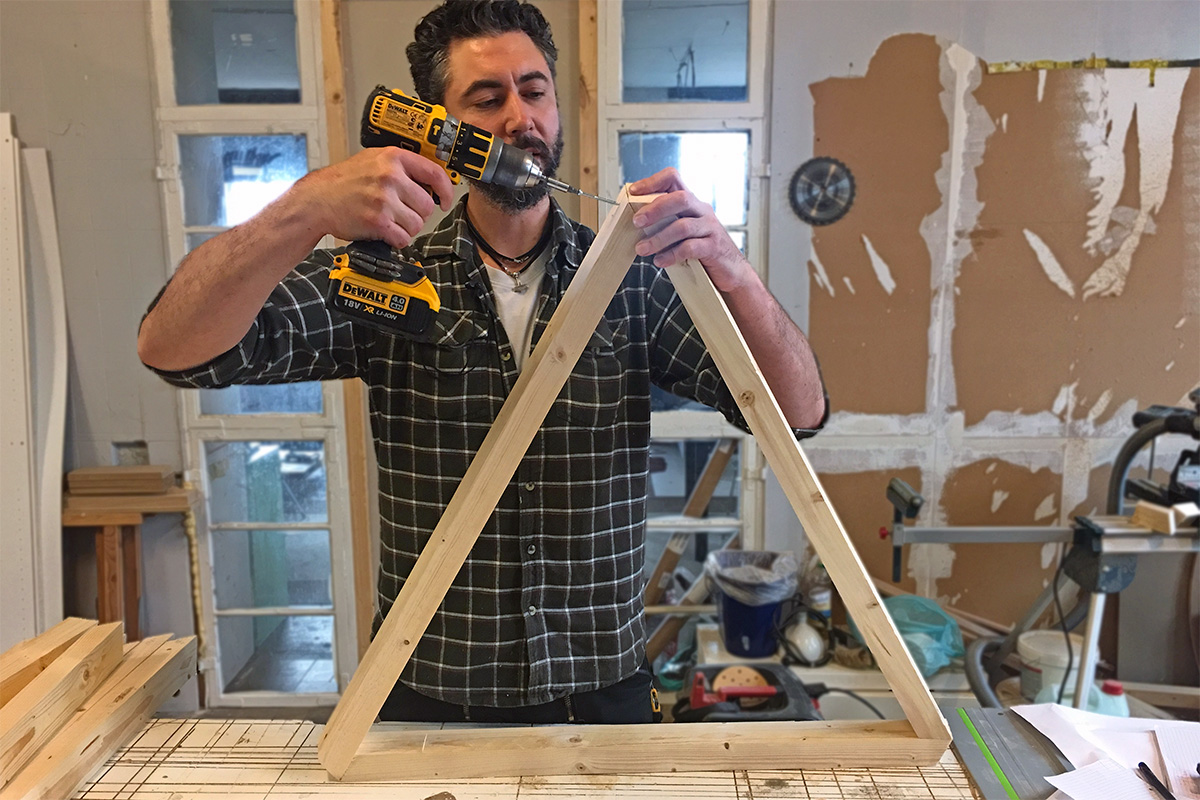

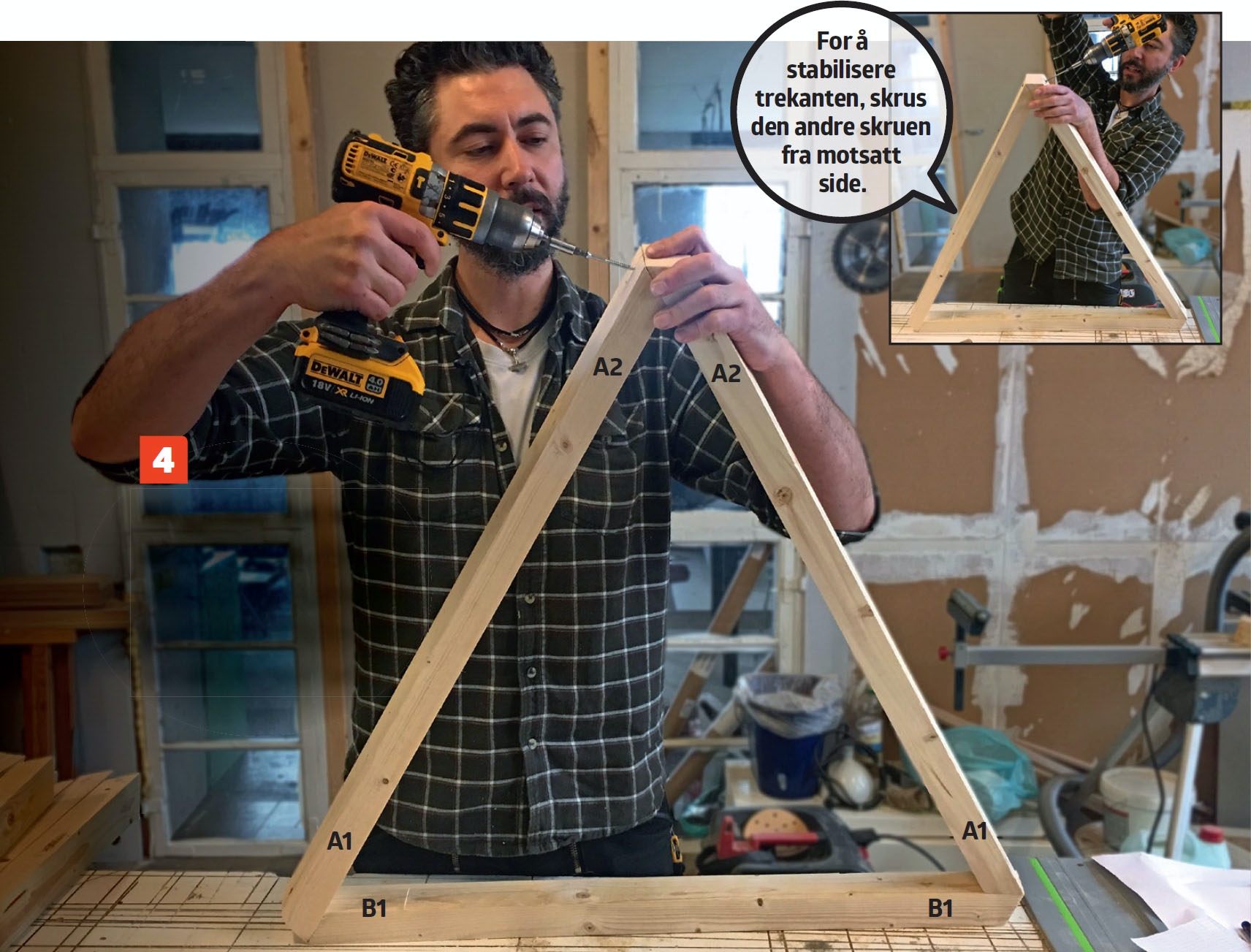

Nå gjelder det toppen av trekanten. Her setter vi den sammen med to 4,5 x 50 mm skruer, én hver vei.

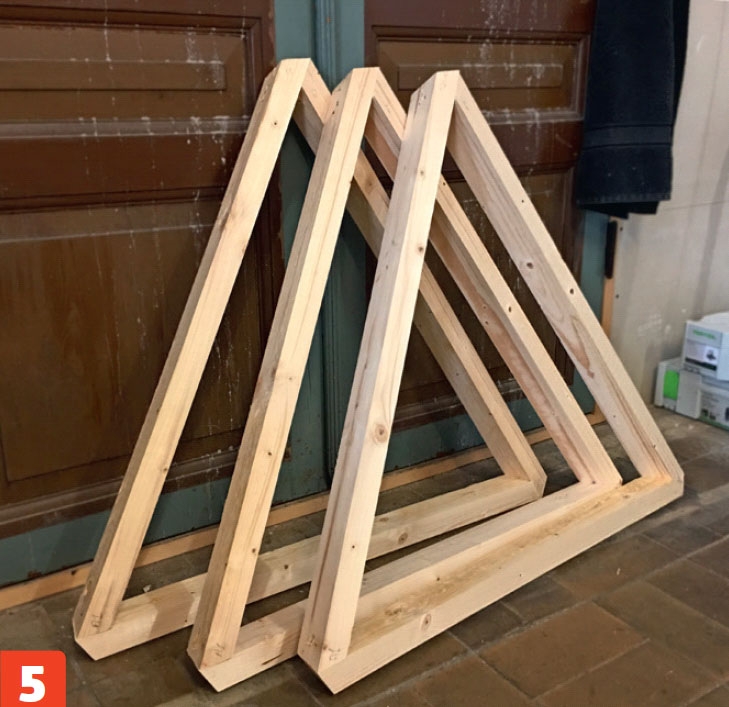

De tre første trekantene er laget, og klare til å bli satt sammen til en hel ramme. Legg merke til at alle tre er identiske, og vinklet slik at de heller svakt innover - til denne kuppelen skal du lage 35 slike trekanter.

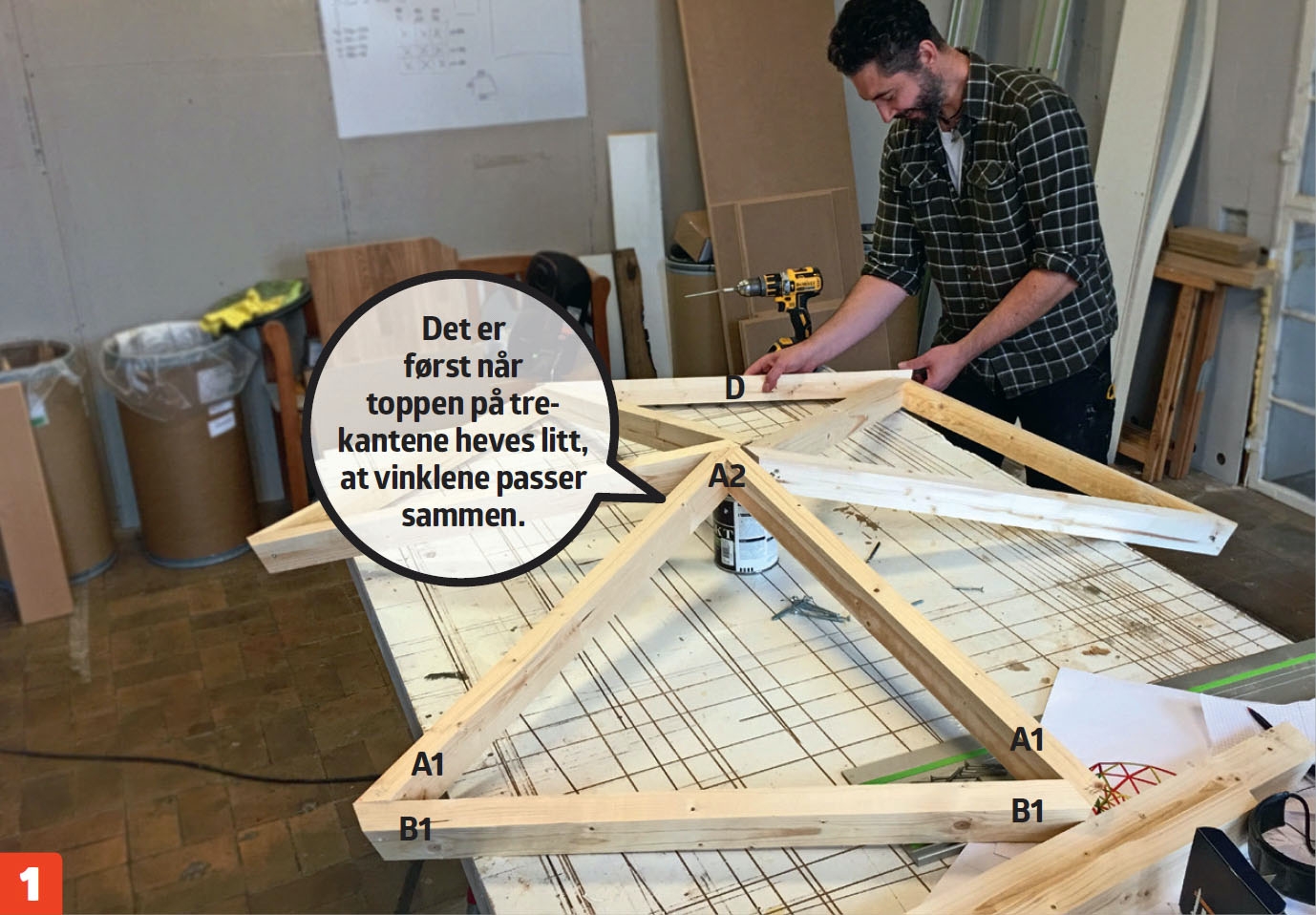

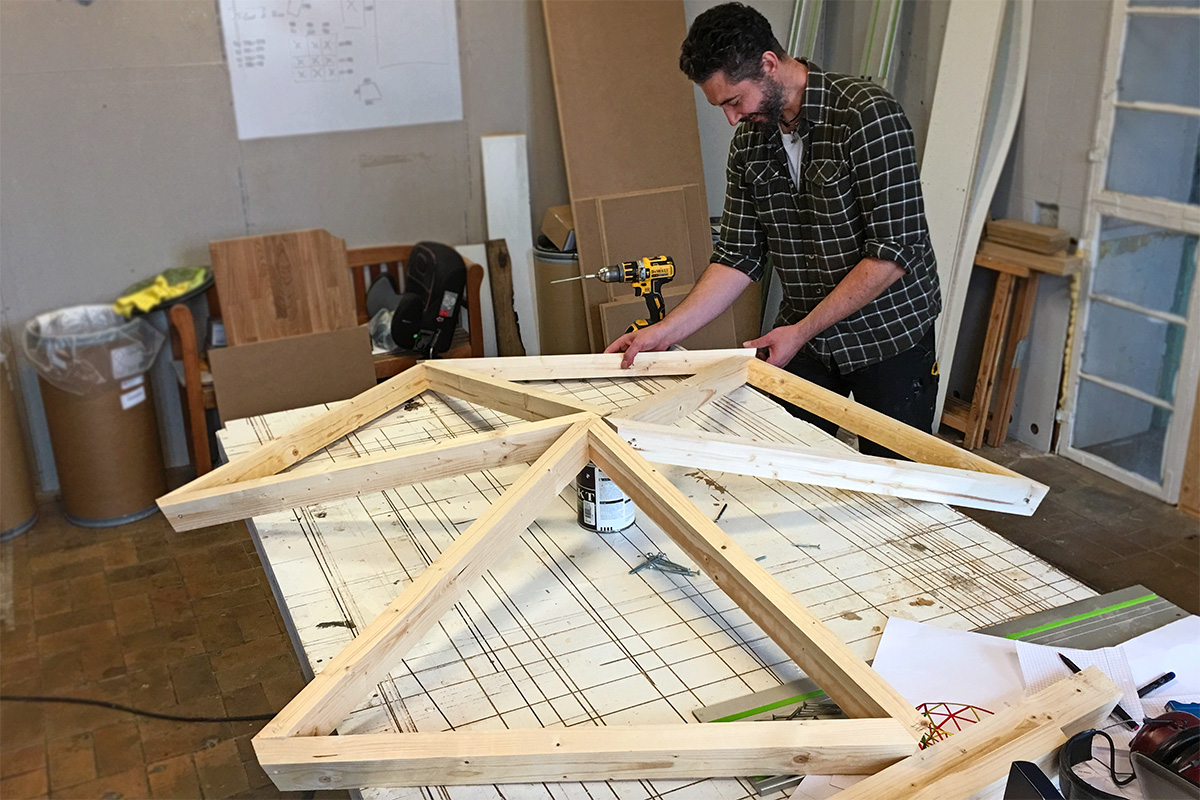

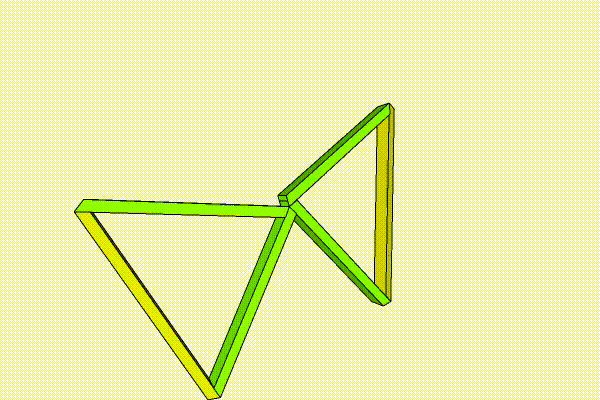

Legg de tre første trekantene på arbeidsbordet, og løft dem opp på midten, for eksempel med et lite malingsspann. Fordi hver trekant er vinklet, passer toppene først sammen etter at de blir hevet litt.

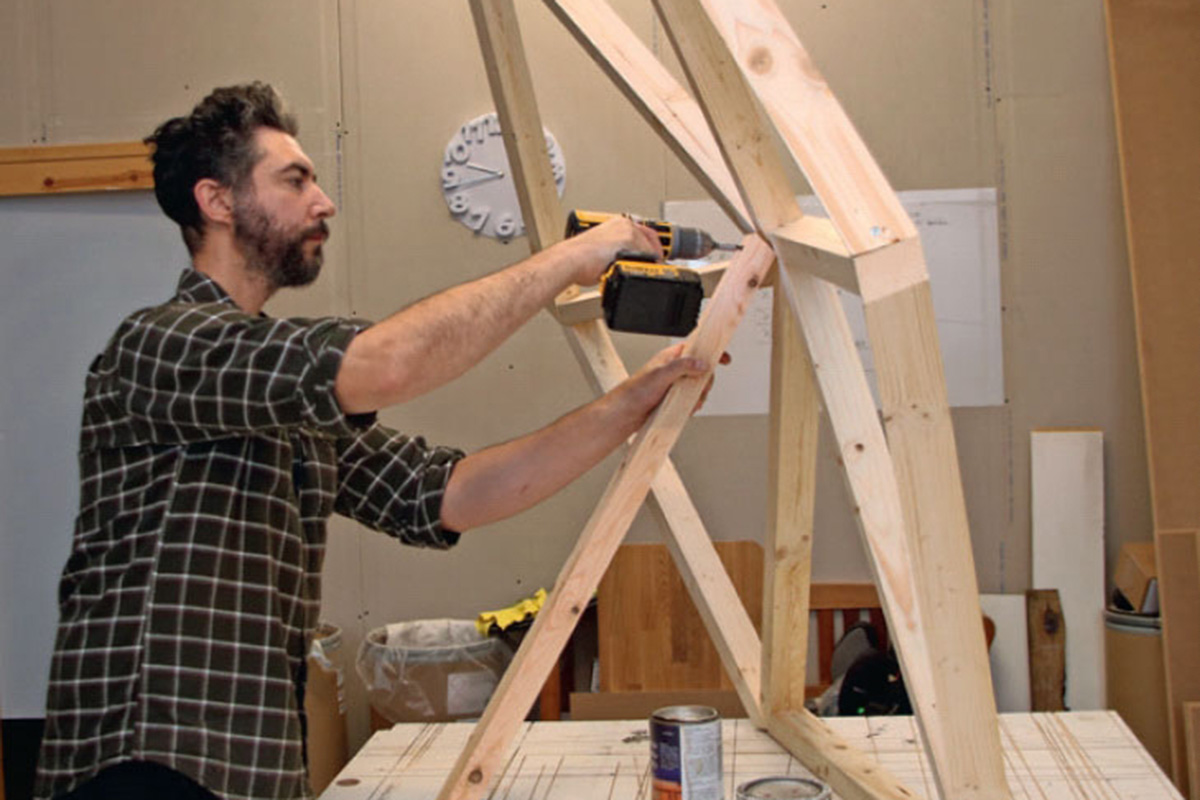

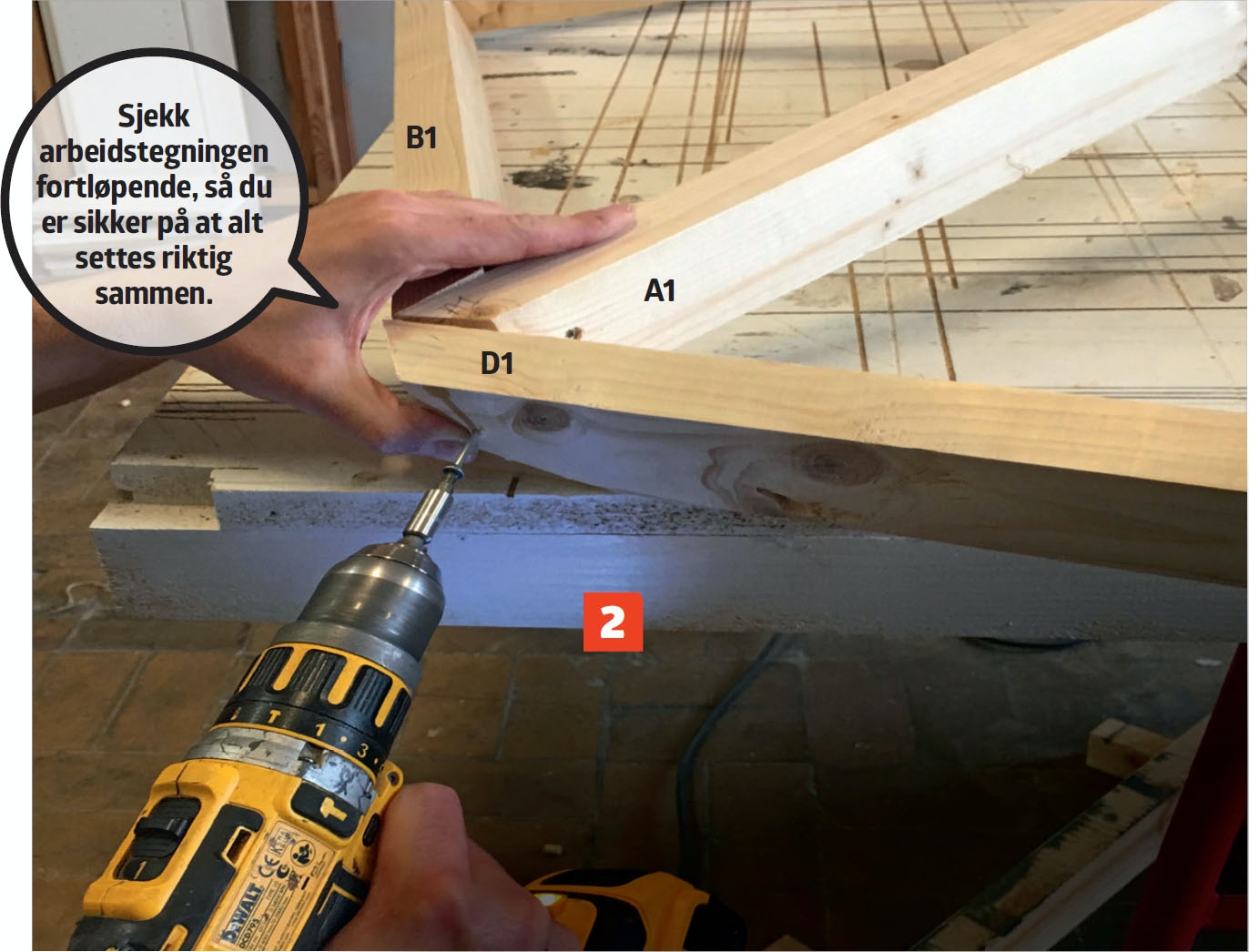

Nå starter vi med å skru fast den første blå D-lekten mellom to trekanter med to 4,5 x 50 mm skruer. Gå videre, og skru fast D-lekten til den neste trekanten. Husk å forbore.

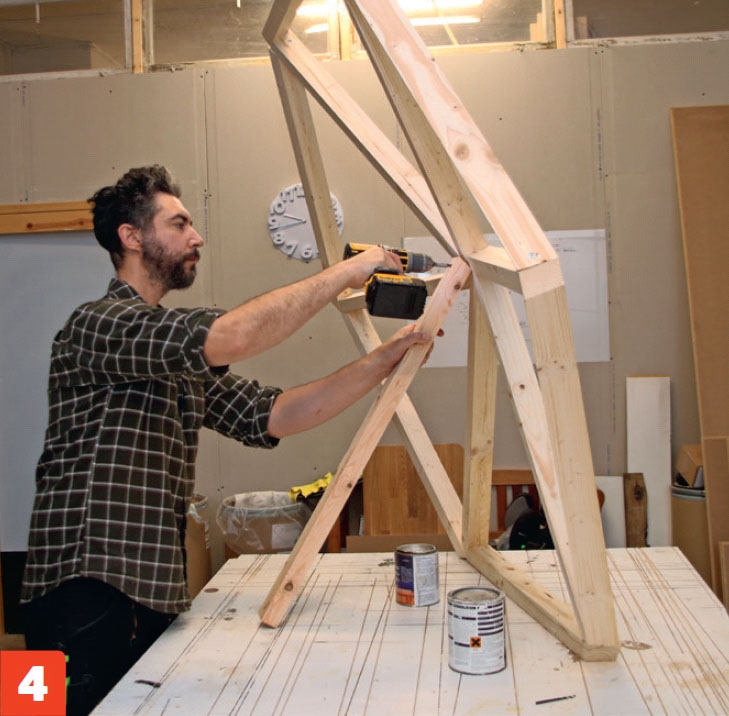

Skru sammen toppene. For å oppnå størst mulig styrke, settes to 4,5 x 70 mm skruer i hver av de tre trekantenes topper.

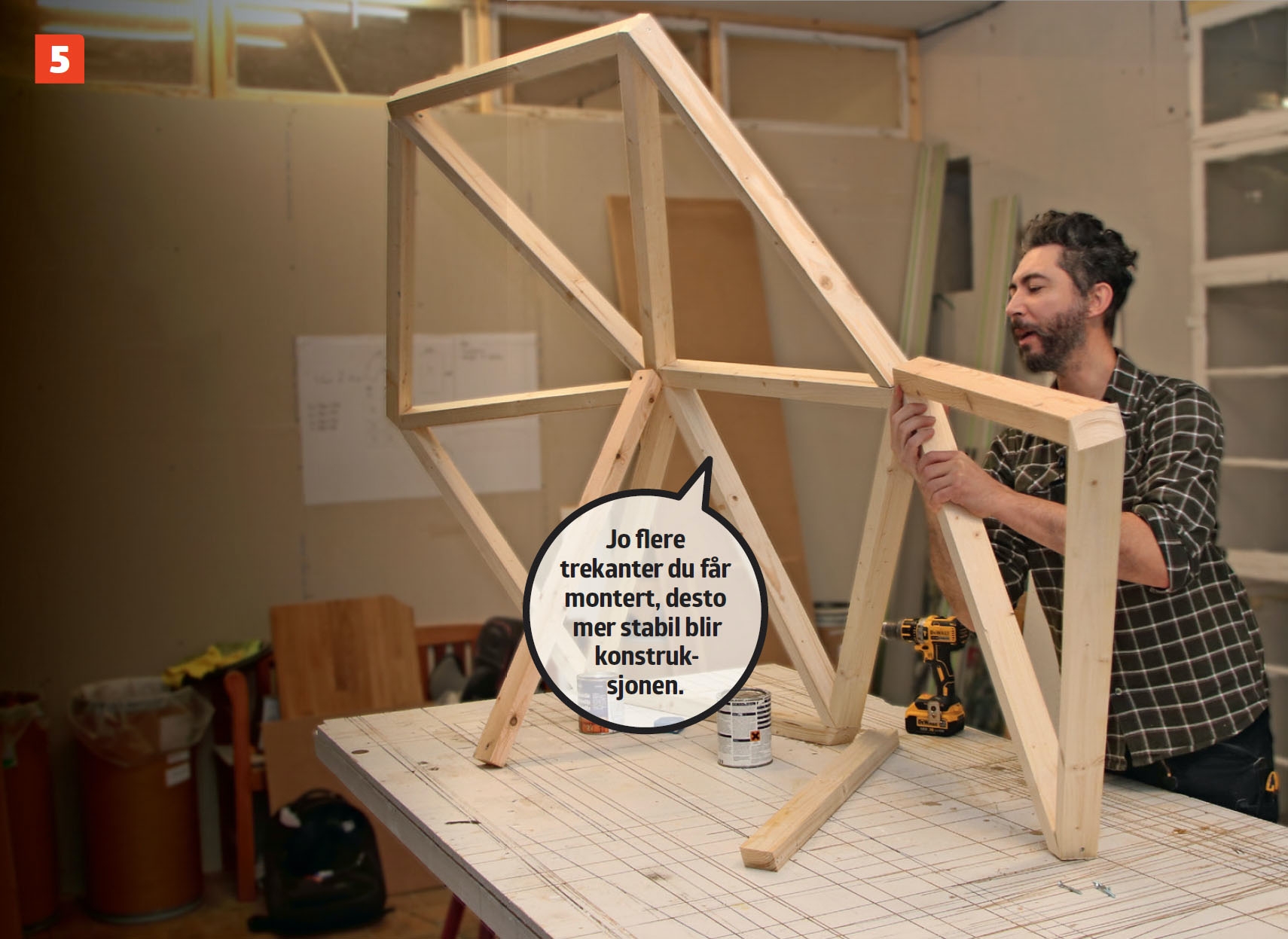

Den første rammen er ferdig, og et godt tips er å sette den opp ved midlertidig å skru inn en lekt som støtte på innsiden.

Nå har du et godt utgangspunkt for å bygge resten av geodomen ferdig selv. Se grundig på arbeidstegningen, og monter resten av lektene og trekantene. På et tidspunkt, før kuppelen blir for stor og tung, skal du bære den ut i hagen og bygge videre der.
