Flytt varmen til kalde rom

Skriv ut Lagre artikkel Du må være logget inn for å lagre artikler

Er det stekende hett i stua, men iskaldt på barnerommene? Da kan et varmeflyttingsanlegg, som kan sirkulere luften, være løsningen. Og du har alt å vinne: De kalde rommene blir varmet opp, du sparer penger i fyringsutgifter og inneklimaet blir bedre.

Vanskelighetsgrad
Tidsforbruk
En effektiv helg
Pris
15.000 kroner

Intro

Hele huset får glede av varmen fra vedovnen når du installerer et varmeflyttingsanlegg: det er et enkelt rørsystem, som trekker den varme luften over tak til rommene lenger vekk i huset. Den varme luften presser den kalde i retur mot stua og vedovnen. Dermed får du sirkulert luften i huset, mens den gradvis blir varmet opp.

Det finnes flere forskjellige enkle varmeflyttere, der du typisk har en vifte med kanal og ventilrister, som flytter varmen gjennom veggen fra et rom til et annet. Slike løsninger kan du kjøpe for under en tusenlapp. Men har du et større hus, der du vil flytte varmen fra for eksempel en varmekilde i den ene enden av huset, til flere rom helt bort til den andre enden, krever det noe mer. Da kan du bygge et varmeflyttingssystem, slik vi viser deg på disse sidene.

LES OGSÅ: IR termometer - ta temperaturen på alle overflater

Luften skal kunne bevege seg

For at varmeflyttingsanlegget skal kunne fungere, krever det at luften i huset ditt kan sirkulere fritt mellom rommene med tilluft og stua med utsuging. Er de kalde rommene hermetisk lukket, nytter det for eksempel ikke å blåse inn varm luft. Overtrykket vil nemlig gjøre at det ikke er plass til den varme luften, som bare vil sitte fast i rørsystemet.

Kan ikke luften sirkulere, risikerer du også at varmeflyttingsanlegget suger røyk ut av vedovnen, og da blir det direkte livsfarlig.

Hold pilen over de grønne pilene på bildet under og les hvordan et varmeflyttingsanlegg fungerer.

Veiledning

Hull i taket

Låst innhold

Logg inn eller kjøp tilgang til å lese dette avsnittet

Det kan virke skremmende å skulle skjære hull i alle lagene i taket opp til loftet, men det er ikke så vanskelig og farlig som det kanskje kan høres ut. Du skal bare vite hvordan du griper an oppgaven.

Vil du være sikker på ikke å komme til å bore inn i takstoler, kabler og andre vitale deler, skal hullene bores oppe fra loftet. Her kan du nemlig enkelt se om det er noen hindringer.

1

Ta en kikk under isolasjonen på loftet. Er det plass nok til at røret kan være der, eller er du for tett på en takstol?

2

Bor med et trebor ned gjennom taket når du har funnet et egnet sted å lage hull.

3

Lag hullet med en hullsag i riktig størrelse. Diameteren på hullet skal passe til enten innsugingen eller utblåsingene.

Kapp rørene

Låst innhold

Logg inn eller kjøp tilgang til å lese dette avsnittet

Når du skal montere et varmeflyttingsanlegg, kommer du til å måtte kappe og tilpasse de lange og rette rørene. Det er enklest å gjøre med en vinkelsliper og en så smal kutteskive som mulig.

1

Marker målet på hvor langt røret (B) skal være.

2

Brett et A4-ark rundt røret (B), og tegn opp. Rekker ikke papiret rundt, kan du teipe sammen to A4-ark.

3

Kapp røret (B) med vinkel-sliperen mens du holder det godt fast. Fil de skarpe kantene på røret til slutt.

Sett sammen rørene

Låst innhold

Logg inn eller kjøp tilgang til å lese dette avsnittet

Skjøteniplene brukes når du skal skøte de lange og rette rørene. Alle skjøtenipler (+ vinkler) har en flat gummipakning, som bidrar til å gjøre sammenføyningene tette. Hvis du gir pakningene en dusj med silikonolje, glir alt helt enkelt sammen.

1

Sprut litt silikonolje på de svarte pakningene på skjøte niplene (L), før du setter sammen rørene.

2

Massér nippelen (L) på plass mellom to rør (B). Pass på de skarpe kantene.

3

Gi hver sammenføyning tre selvskjærende skruer, fordelt rundt røret. Da er du sikker på at sammenføyningen sitter.

Monter bæringer

Låst innhold

Logg inn eller kjøp tilgang til å lese dette avsnittet

For å holde styr på rørene oppe på loftet, monteres de i egne bæringer. De skrus fast på sperrene, rørene legges ned i dem, og til slutt skrus rørene fast i bæringene med et par selvskjærende skruer.

1

Skru bæringene (J) fast til sperrene med vanlige treskru­ er. Pass på at du ikke skjærer deg på de skarpe stålkantene.

2

Legg rørene (B) i bæringene (J). Denne typen finnes i for­ skjellige størrelser, som passer de forskjellige rørtykkelsene.

3

Skru sammen med en selv­ skjærende skrue gjennom bæringen (J) og røret (B) fra begge sider.

Monter kanalviften

Låst innhold

Logg inn eller kjøp tilgang til å lese dette avsnittet

Hjertet i systemet, viften, monteres mellom to av de store og rette rørene. Her skal du være oppmerksom på at viften IKKE skal røre noen av rørene - skjer det, vil støyen nemlig kunne forplante seg ut i og bli forsterket gjennom systemet. Derfor henges viften fast mellom rørene med to gummioppheng.

1

Det første opphenget (D) skrus rundt røret (B), slik at halvparten stikker utenfor.

2

Spenn fast viften (E) i opp­ henget (D) - husk å sette den så den blåser riktig vei, og med kabelboksen på toppen.

3

Spenn fast det andre opphenget (D). Når viften er mon­ tert, skal du ha en elektriker til å koble den til strøm.

Isoler rørsystemet

Låst innhold

Logg inn eller kjøp tilgang til å lese dette avsnittet

Det vi for alt i verden vil unngå, er at varmen avgis til loftsrommet og bare fiser ut i intet. Derfor skal rørene isoleres. Så sant det er mulig, kan du grave rørene ned i den eksisterende isolasjonen, og deretter isolere oppå rørene med for eksempel isolasjonsplater. Men du kan også vikle isolasjon rundt rørene i loftsrommet.

1

Skjær til isolasjonen, slik at den passer rundt både rørene og de øvrige delene.

2

Brett isolasjonen rundt rørene, og teip den fast med aluminiumsteip. Forsegle alle skjøter med teipen.

3

Pakk inn systemet i isolasjon. Det er selvfølgelig viktig at du fortsatt kan komme til filter­ kassetten og kabelboksen.

Materialer

Tidsforbruk

En effektiv helg.

Pris

10-15.000 kroner for et system som dette til tre soverom.

Vanskelighetsgrad

Det er mange deler å holde styr på, og det kan være en utfordring å krabbe rundt på loftet, men selve systemet er lett å sette sammen.

A: T-STYKKER
B: VENTILASJONSRØR
C: REDUKSJONER
D: ELASTISK OPPHENG
E: KANALVIFTE
F: FILTERKASSETT
G: LYDFELLE
H: VINKLER
I: INNSUG/UTBLÅSING

DESSUTEN:
J: BÆRINGER
K: STYRING
M: SELVSKJÆRENDE SKRUER
L: SKJØTENIPLER

Tegning

Logg inn kjøp tilgang

Logg inn kjøp tilgang

Logg inn kjøp tilgang

Video

TIPS: Helt rett snitt i runde emner

VERKTØY: Slik bruker du vinkelsliperen

I denne videoen kan du se hva vinkelsliperen kan, og hvordan du bruker den. Sliperen gir deg masser av kraft når du skal skjære i jern, betong og stein. Og med riktig kutteskive kan du lage nøyaktige snitt i alt fra aluminium og plast til hardtbrente fliser. Du lærer også alt om innstillinger og beskyttelsesustyr, slik at du kan jobbe trygt.

Tips & Triks

Magasinartikkel

Last ned magasinartikkel

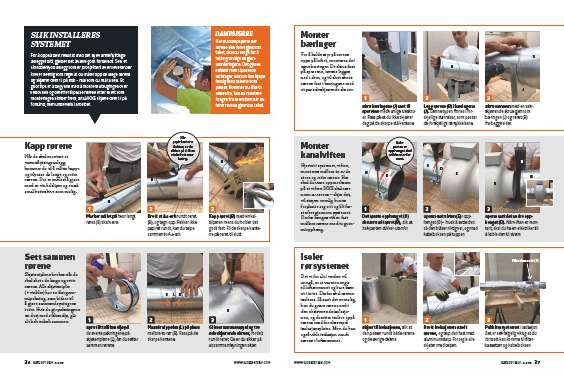

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
