Veiledning
01

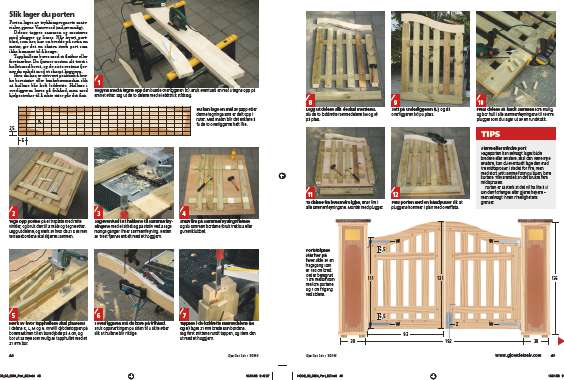

Slik lager du porten
12
Trinn
Porten lages av trykkimpregnerte materialer, gjerne Visorwood (miljøvennlig).
Delene tappes sammen og monteres med plugger og limes. Når hvert portblad, som her, har en bredde på cirka en meter, gir det en ekstra sterk port som ikke kommer til å henge.
Tapphullene bores med et flatbor eller forstnerbor. Du fjerner nesten alt treet i hullet med boret, og de siste restene fjerner du enkelt med et skarpt hoggjern.
Hvis du har, er det vært praktisk å bruke borestativ eller benkeboremaskin slik at hullene blir helt loddrette. Hullene i overliggeren bores på frihånd, men med hjelpestreker til å sikte etter går det fint.

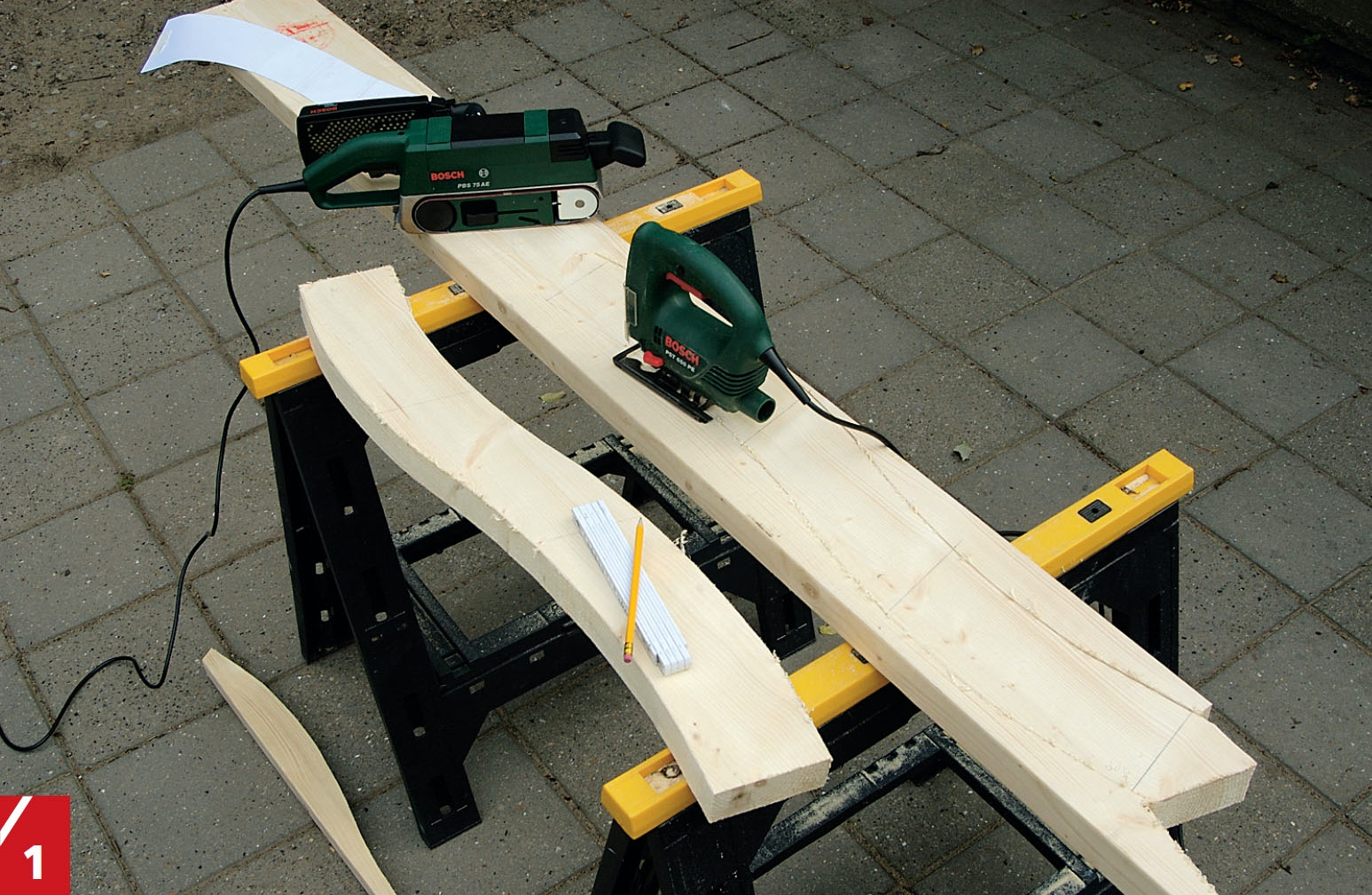

Begynn med å tegne opp den buede overliggeren (K). Bruk eventuelt en mal å tegne opp på emnet etter. Sag ut de to delene med ei elektrisk stikksag.

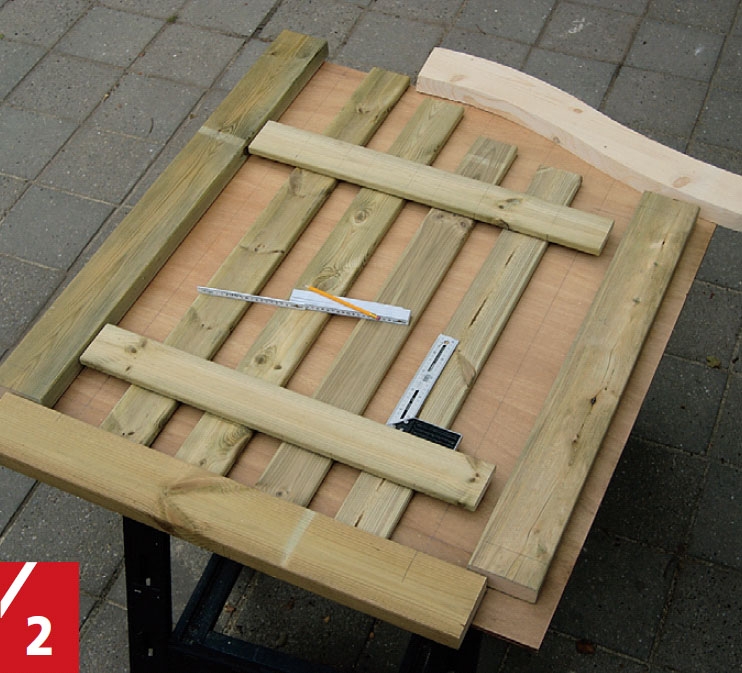

Tegn opp porten på ei treplate med rette vinkler, og bruk den til å måle og tegne etter. Legg ut delene, og merk av hvor de 21 x 95 mm terrassebordene skal skjæres sammen.
Sag eventuelt ut hakkene til sammenføyningene med ei sirkelsag på stativ ved å sage mange ganger i hver sammenføyning. Resten av treet fjernes enkelt med et hoggjern.

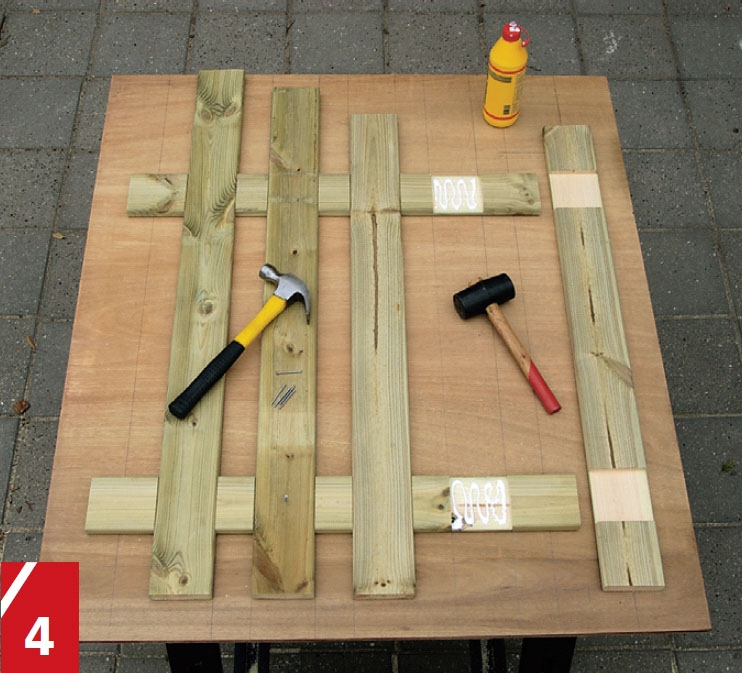

Smør lim på sammenføyningsflatene og slå sammen bordene (bruk trekloss eller gummiklubbe).

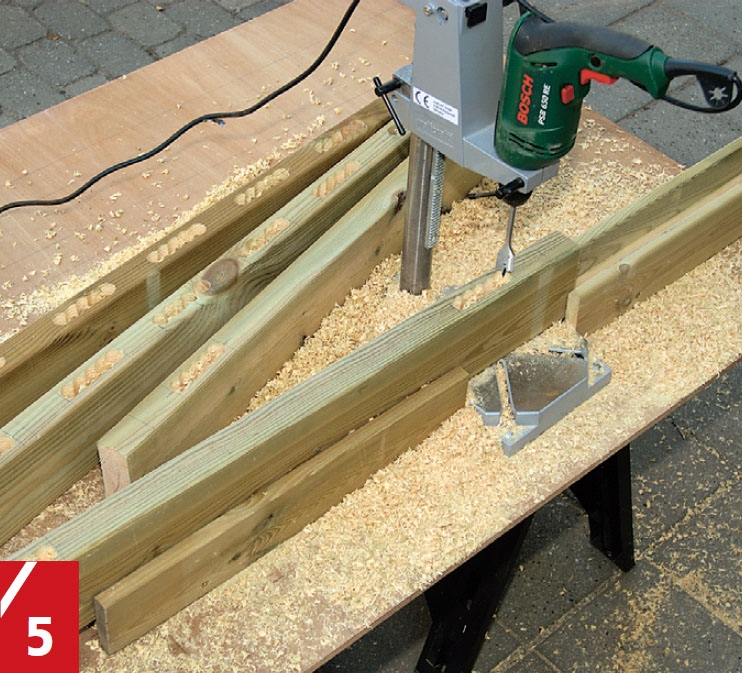

Merk av hvor tapphullene skal plasseres i delene K, L, M og N. Innstill dybdestoppen på boremaskinen til en boredybde på 4 cm, og bor ut så mye som mulig av tapphullet med et 21 mm bor.

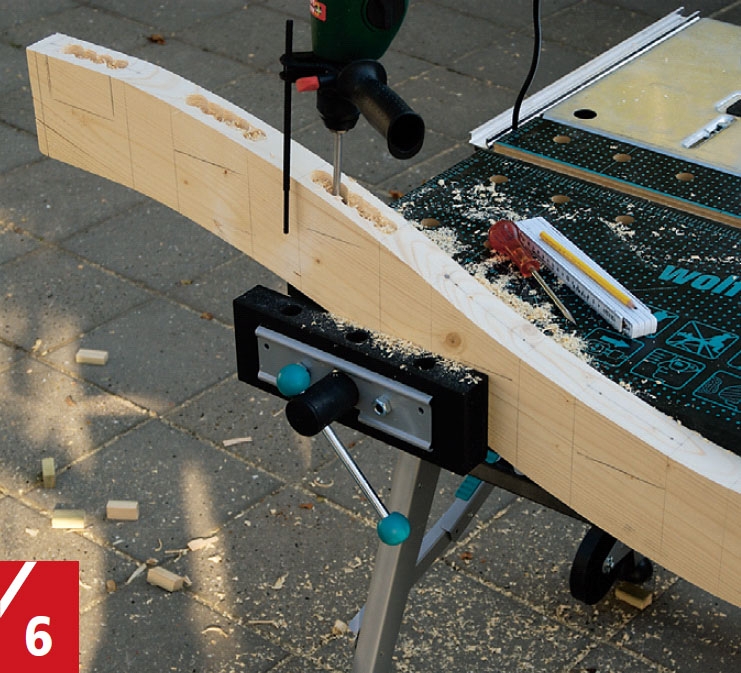

I overliggeren må du bore på frihånd. Bruk oppmerkingen på siden til å sikte etter slik at hullene blir riktige.

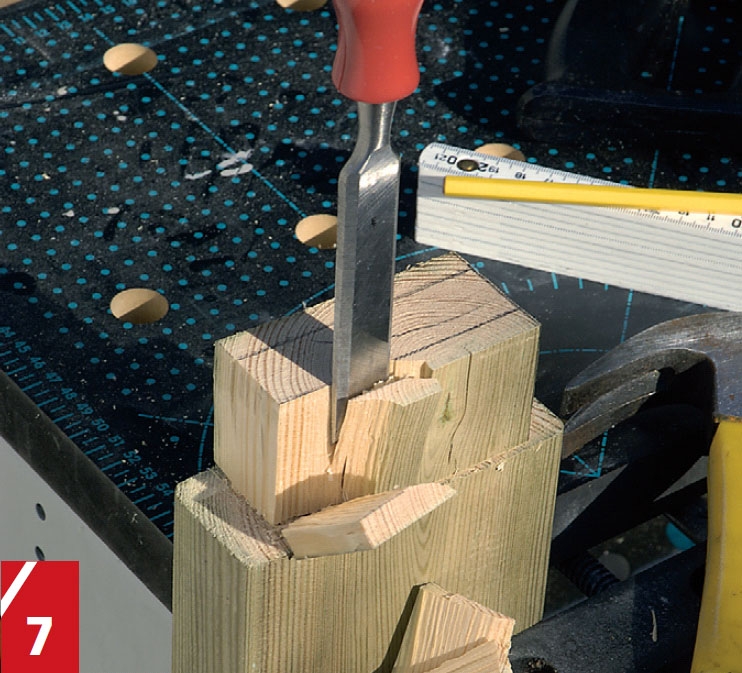

Tappene i de loddrette rammedelene (M og N) lages 21 mm brede som bordene. Sag først snittene rundt tappen, og stem den ut med et hoggjern.

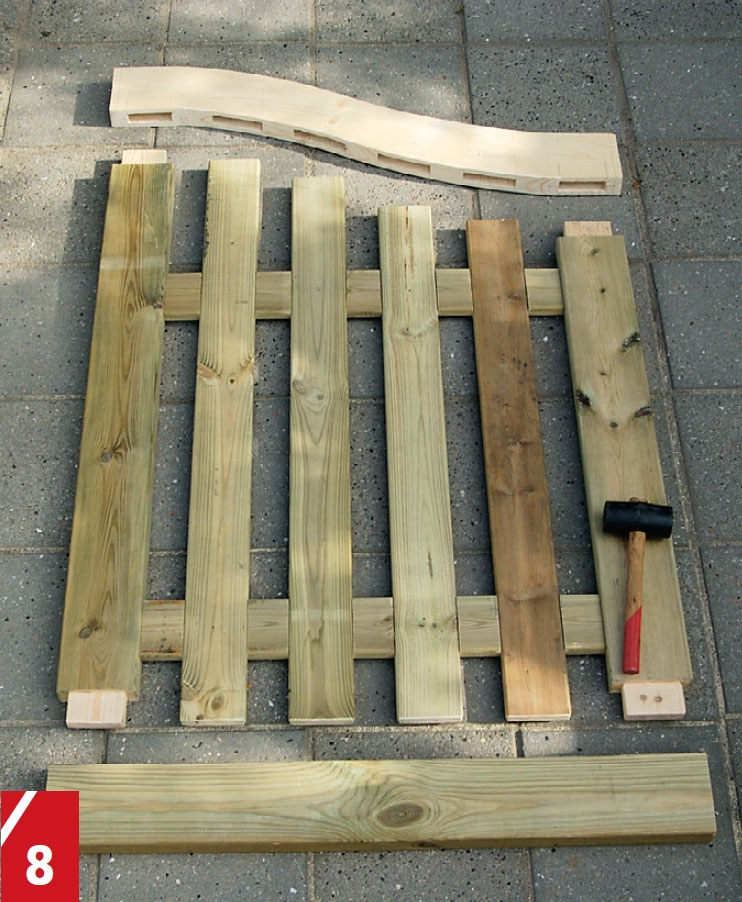

Legg ut delene slik de skal monteres. Slå de to loddrette rammedelene (M og N) på plass.
Sett på underliggeren (L), og slå overliggeren (K) på plass.

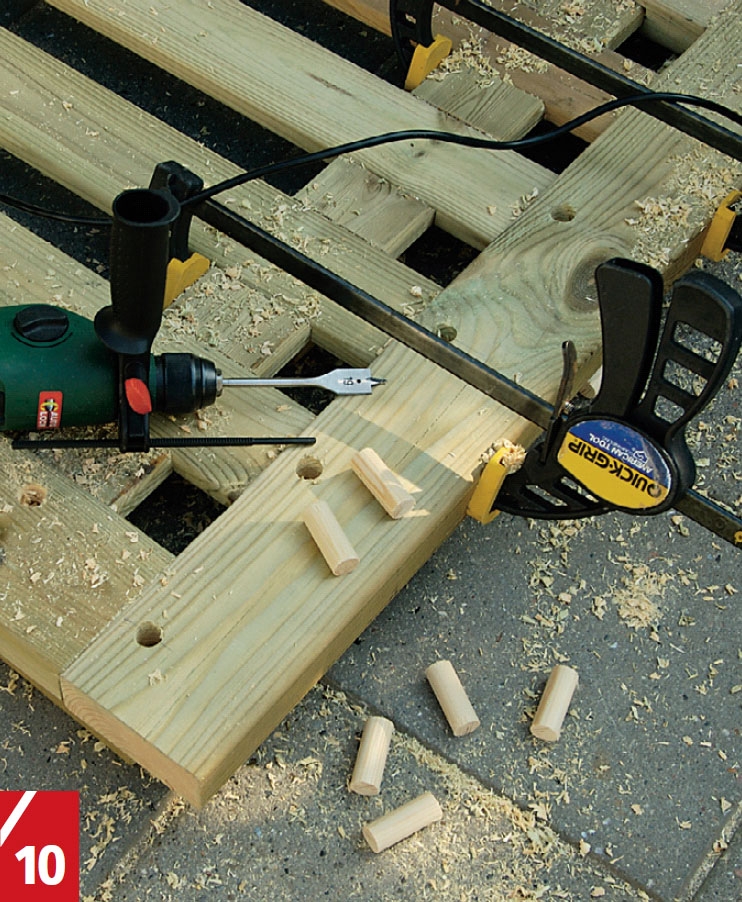

Press delene så hardt sammen som mulig, og bor hull i alle sammenføyningene til 19 mm plugger som du sager ut av en rundstokk.

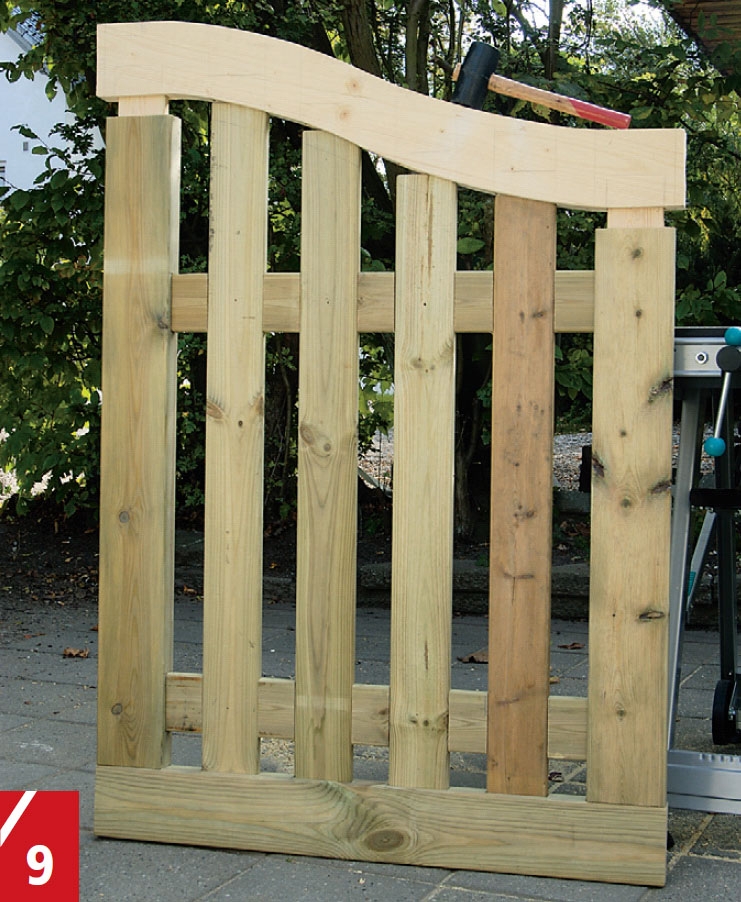

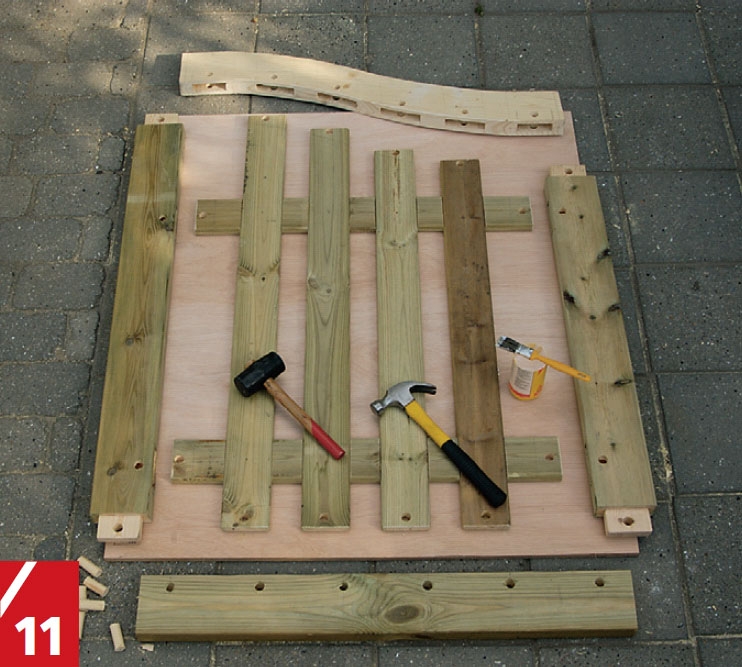

Ta delene fra hverandre igjen, smør lim i alle sammenføyningene. Montér med plugger.

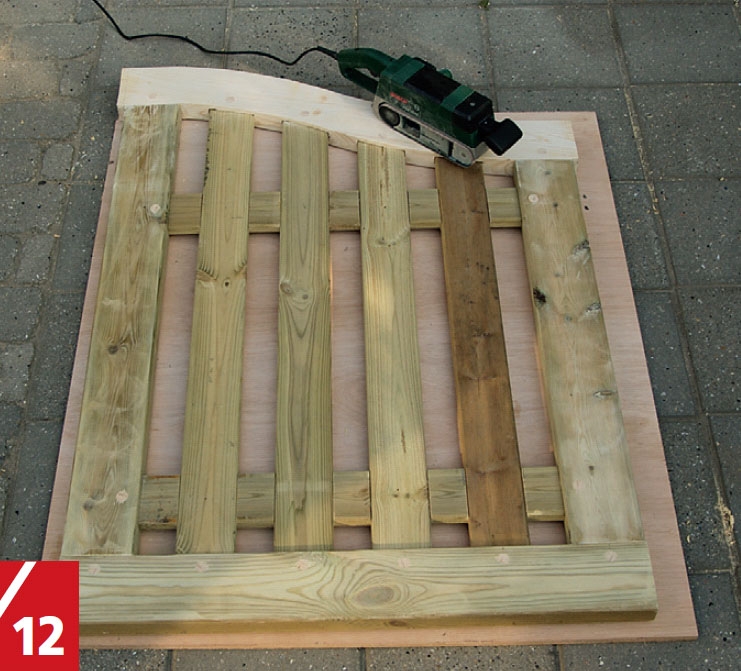

Puss porten med en båndpusser slik at pluggene kommer i plan med overflata.
02

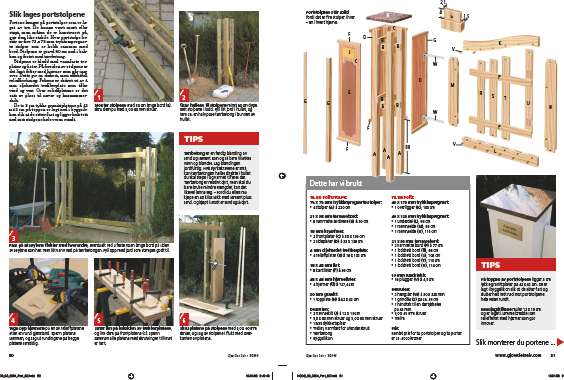

Slik lages portstolpene
6
Trinn
Portene henger på portstolper som er laget av tre. De kunne vært murt eller støpt, men måten de er konstruert på, gjør dem like stabile. Hver portstolpe består av fire 73 x 73 mm trykkimpregnerte stolper som er holdt sammen med bord. Stolpene er gravd 80 cm ned i bakken og festet med tørrbetong.
Stolpene er kledd med vannfaste treplater og lister. På forsiden av stolpene er det limt felter med hjørner som går innover. Dette gir en diskret, men effektfull relieffvirkning. Feltene er skåret ut av 4 mm oljeherdet trefiberplate som tåler vind og vær. Over relieffplatene er det satt av plass til navn- og husnummerskilt.

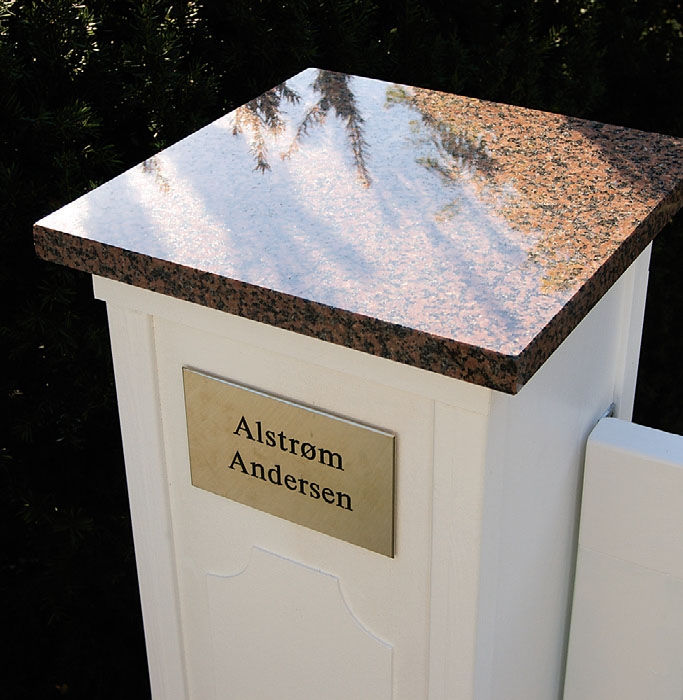

De to 3 cm tykke granittplatene på 42 x 42 cm på toppen er lagt ned i byggsilikon slik at de sitter fast og ligger helt tett ned mot stolpene hele veien rundt.
Montér stolpene med 30 cm lange bord (B). Skru dem på med 5,0 x 60 mm skruer.

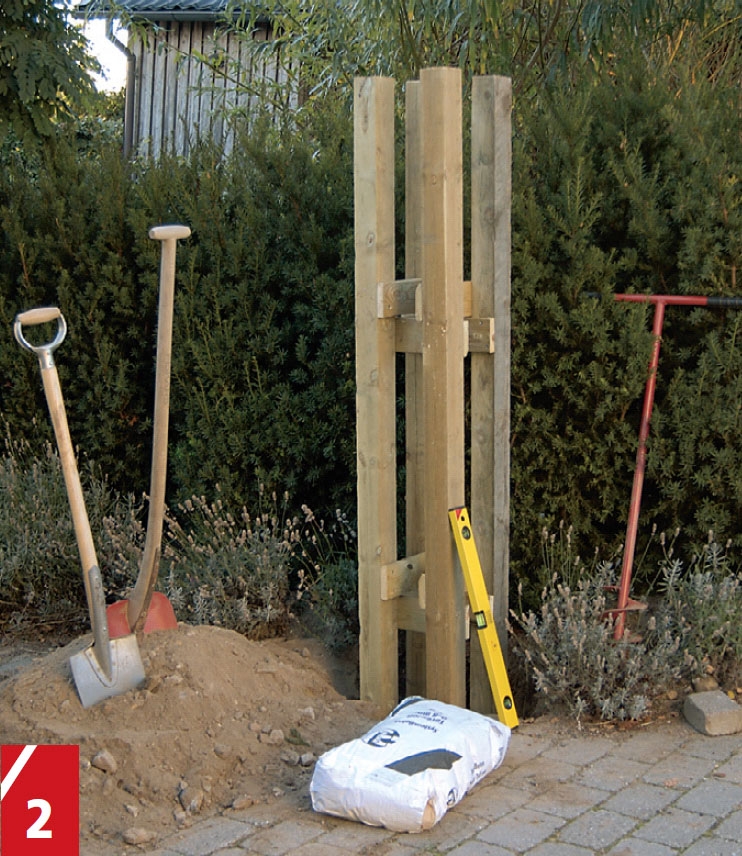

Grav hullene til stolpene minst 80 cm dype. Sett stolpene i lodd. Fyll litt jord i hullet, og tøm ca. en halv pose tørrbetong i bunnen av hullet.

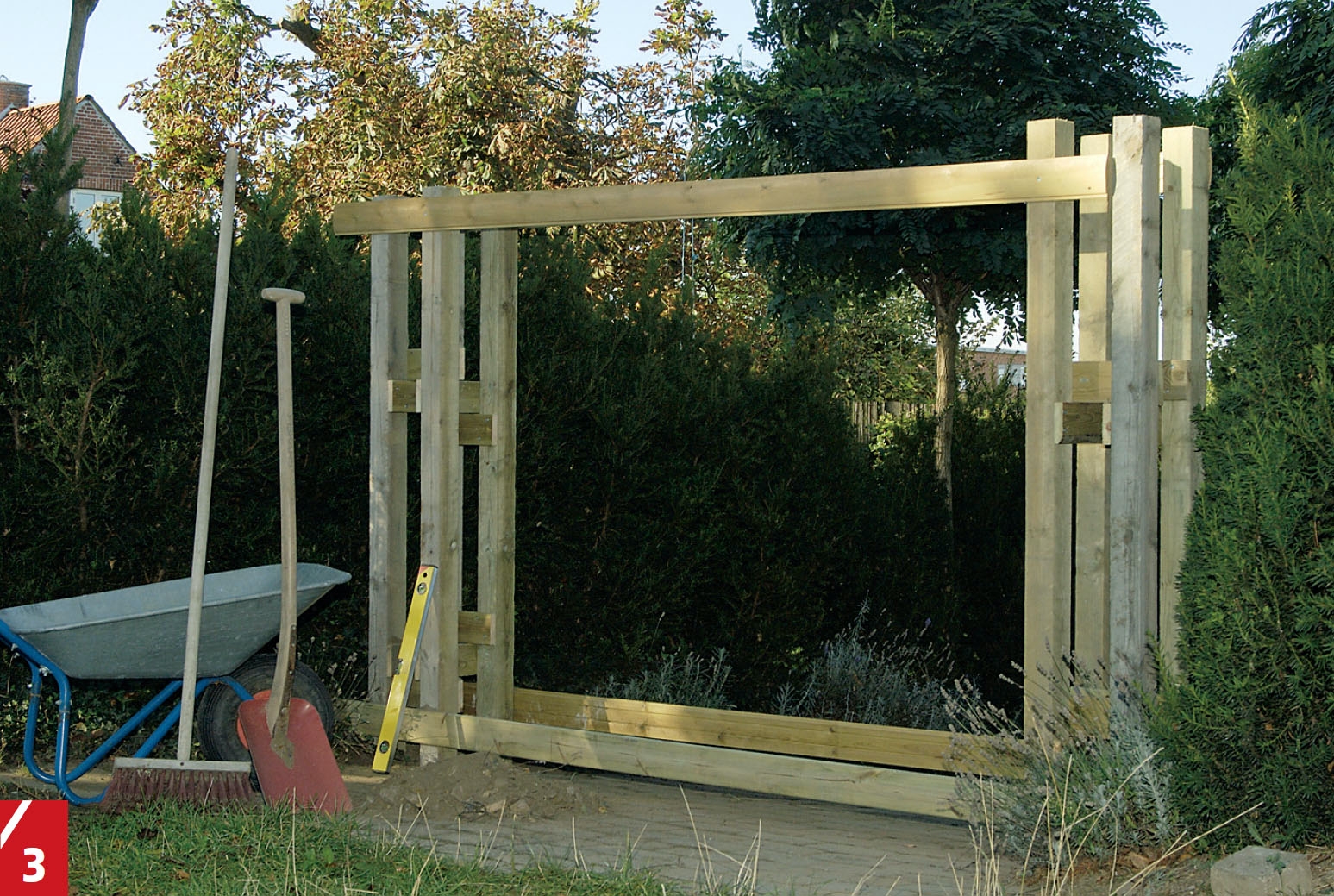

Pass på at søylene flukter med hverandre, eventuelt ved å feste noen lange bord på siden av søylene som her. Tøm litt vann ned på tørrbetongen. Fyll opp med jord som stampes godt til.

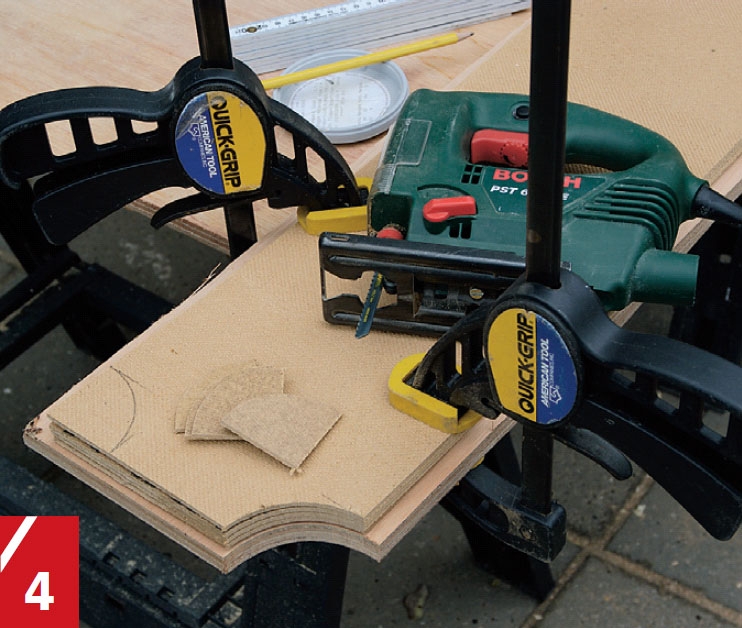

Tegn opp hjørnene på en av relieffplatene etter en rund gjenstand. Spenn platene sammen, og sag ut rundingene på begge platene samtidig.

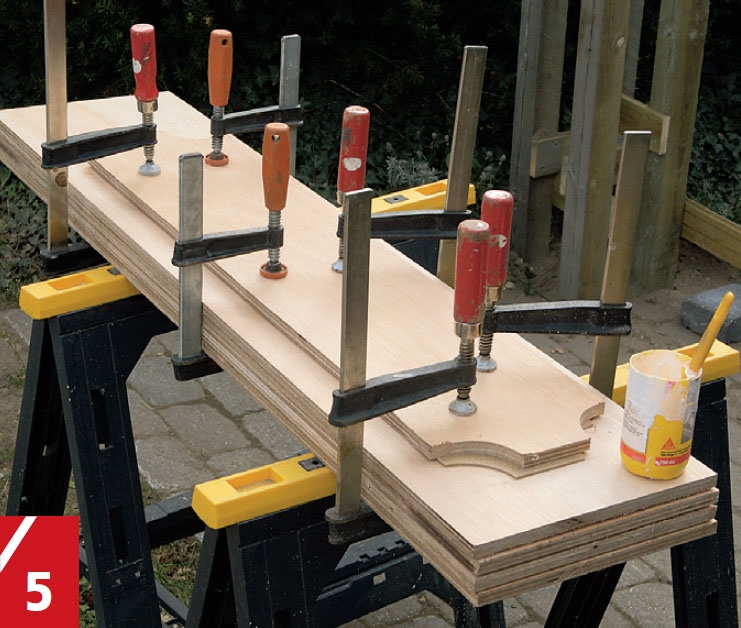

Smør lim på baksiden av trefiberplatene, og lim dem på frontplatene (C). Spenn sammen alle platene med skrutvinger til limet er tørt.
Skru platene på stolpene med 5,0 x 60 mm skruer, og sag av stolpene i flukt med overkanten av platene.
03

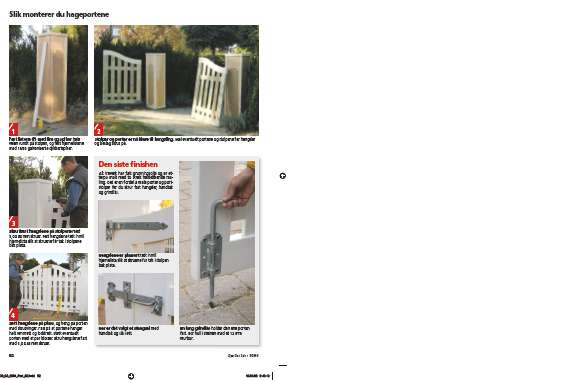

Slik monterer du hageportene
4
Trinn
Fest listene (F) med lim og spiker hele veien rundt på stolpen, og fest hjørnelistene med 18/35 galvaniserte dykkertspiker.

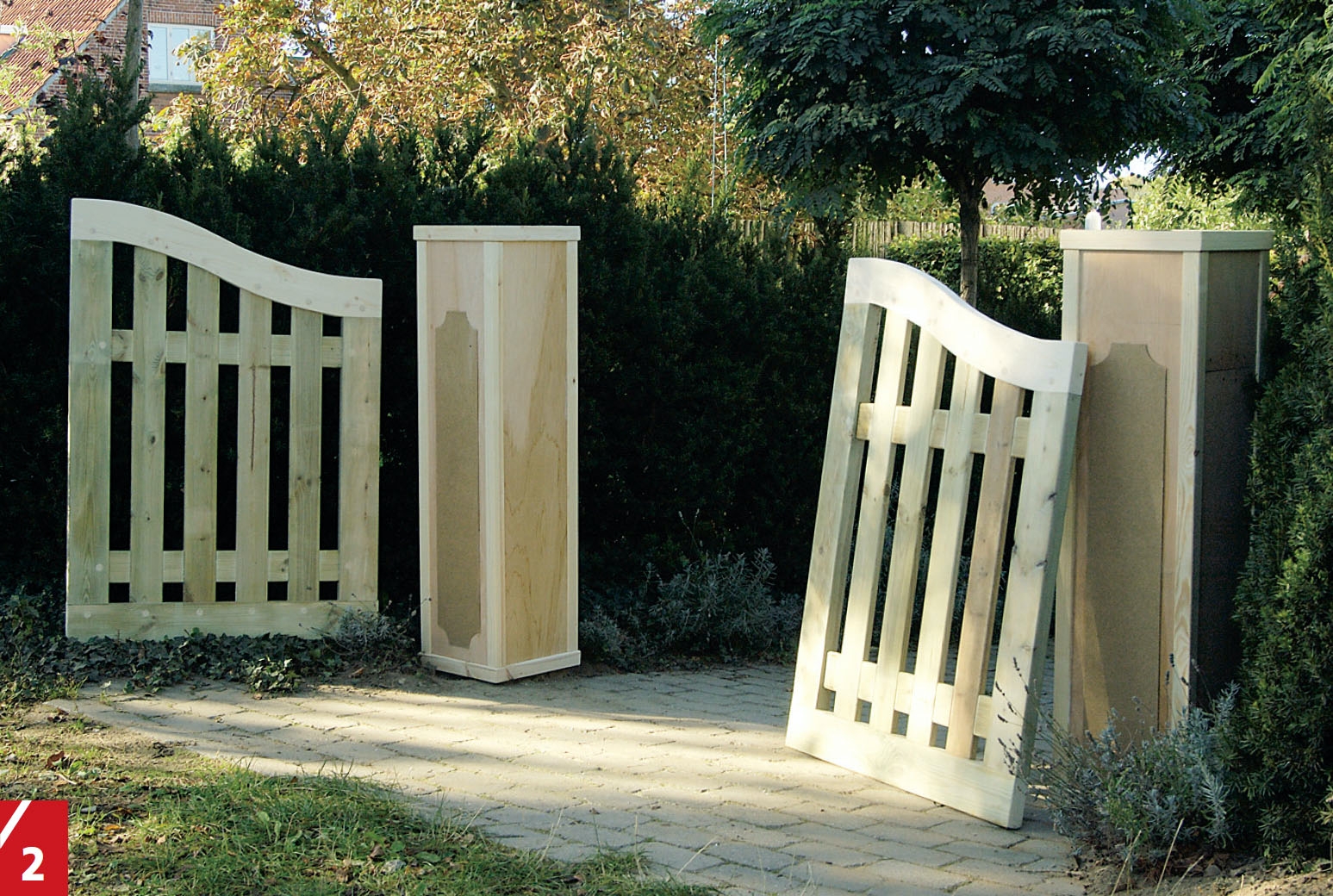

Stolper og porter er nå klare til hengsling. Mal eventuelt portene og stolpene før hengsler og beslag skrus på.

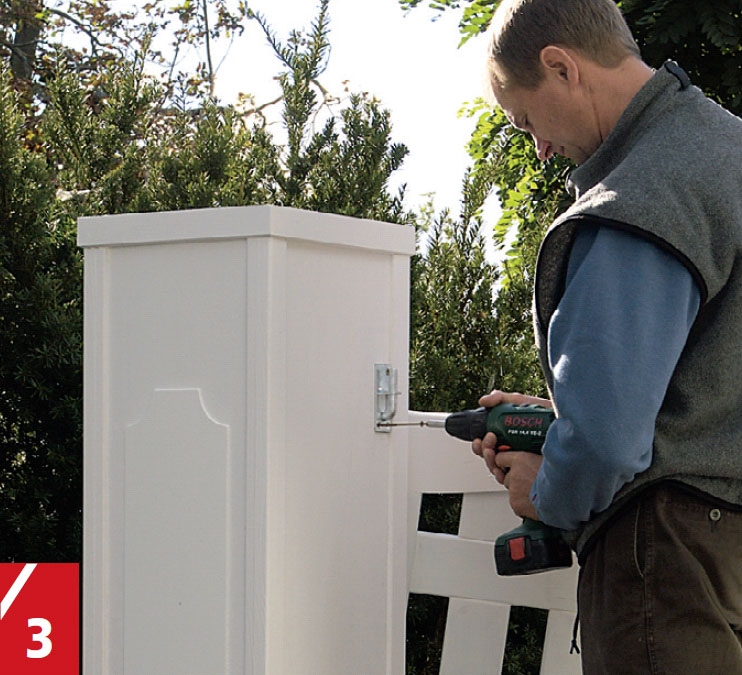

Skru først hengslene på stolpene med 5,0 x 90 mm skruer. Fest hengslene tett inntil hjørnelista slik at skruene får tak i stolpene bak plata.

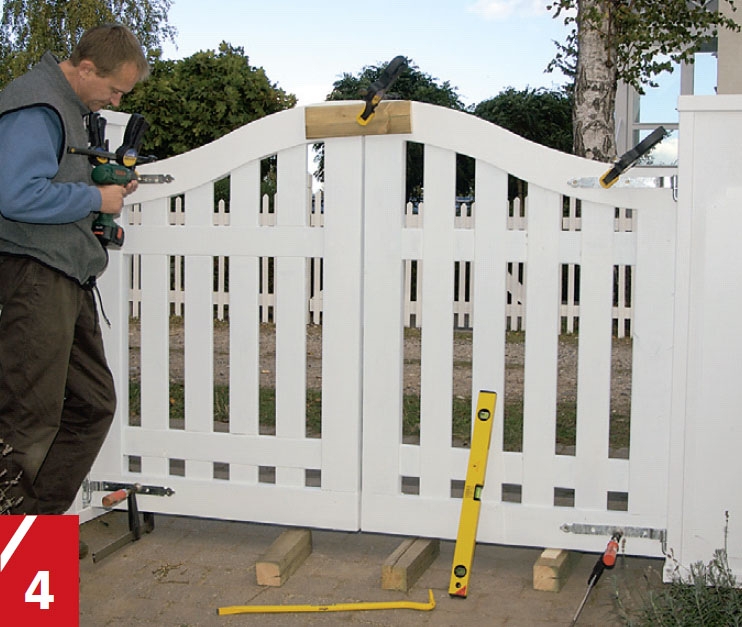

Sett hengslene på plass, og heng på porten med skrutvinger. Pass på at portene henger helt vannrett og loddrett. Støtt eventuelt porten med et par klosser. Skru hengslene fast med 5,0 x 45 mm skruer.
04
Den siste finishen
3
Trinn
Alt treverk har fått grunningsolje og er etterpå malt med to strøk heldekkende maling. Det er en fordel å male porter og portstolper før du skrur fast hengsler, håndtak og grindlås.

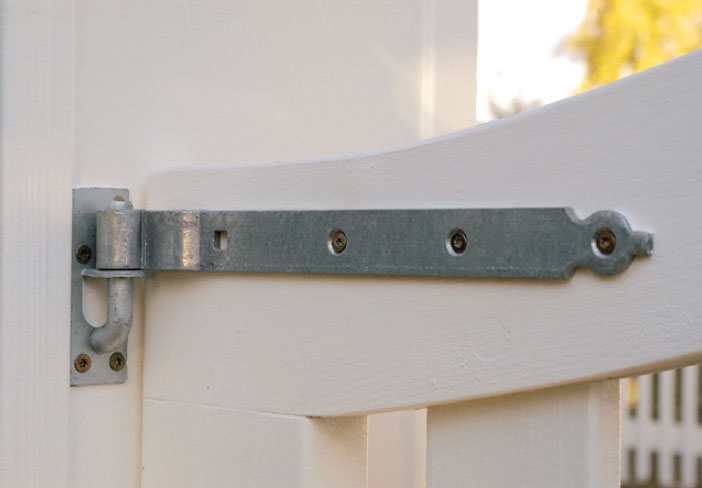

Hengslene er plassert tett inntil hjørnelista slik at skruene får tak i stolpen bak plata.
Her er det valgt et stengsel med håndtak og slå i ett.

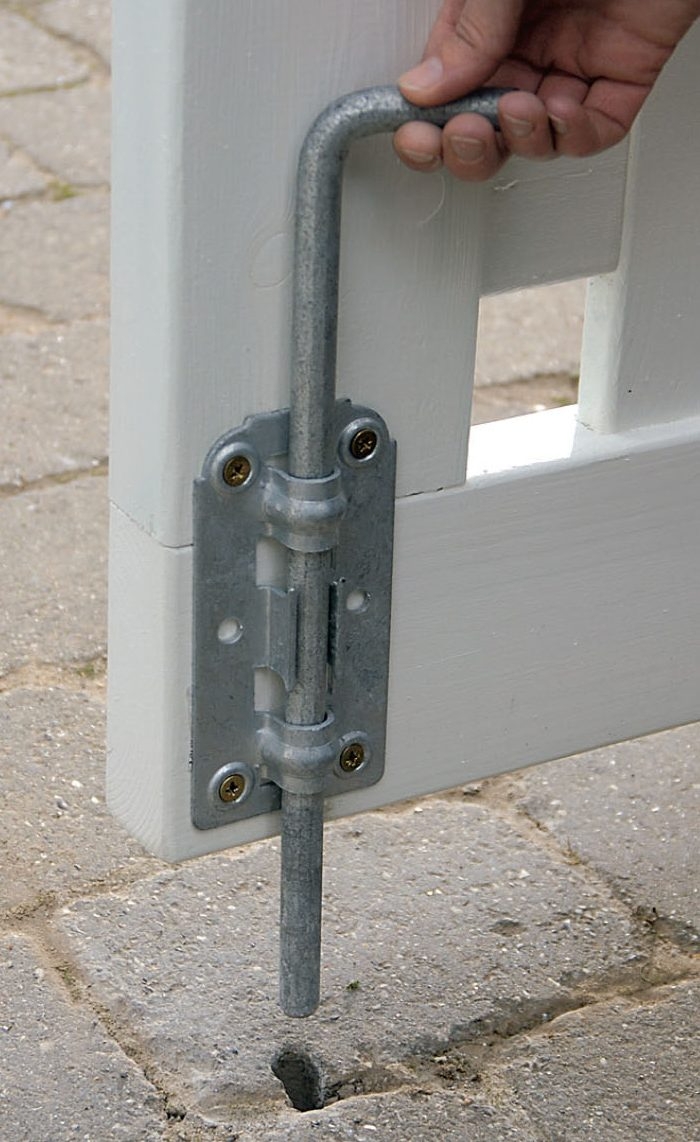

En lang grindlås holder den ene porten fast. Bor hull i steinen med et 12 mm murbor.
Materialer
TIL EN PORTSTOLPE:
73 x 73 mm trykkimpregnerte stolper:
• 4 stolper (A) á 220 cm
21 x 95 mm terrassebord:
• 8 vannrette avstivere (B) á 30 cm
15 mm kryssfi nér:
• 2 frontplater (C) á 30 x 136 cm
• 2 sideplater (D) á 33 x 136 cm
4 mm oljeherdet trefi berplate:
• 4 relieffplater (E) á 19 x 102 cm
15 x 45 mm list:
• 8 kantlister (F) á 36 cm
45 x 45 mm hjørnelister:
• 4 hjørner (G) á 127,4 cm
30 mm granitt:
• 1 topplate (H) á 42 x 42 cm
Dessuten:
• 2 navneskilt (J) á 12 x 19 cm
• 5,0 x 60 mm skruer og 5,0 x 90 mm skruer
• 18/35 dykkertspiker
• Trelim, vannfast for utendørsbruk
• Tørrbetong
• Byggsilikon
TIL EN PORT:
48 x 173 mm trykkimpregnert:
• 1 overligger (K), 100 cm
48 x 123 mm trykkimpregnert:
• 1 underdel (L), 93 cm
• 1 rammeside (M), 95 cm
• 1 rammeside (N), 115 cm
21 x 95 mm terrassebord:
• 2 vannrette bord (P) á 77 cm
• 1 loddrett bord (R), 98 cm
• 1 loddrett bord (S), 103 cm
• 1 loddrett bord (T), 110 cm
• 1 loddrett bord (U), 114 cm
19 mm rundstokk:
• 16 plugger (V) á 4,5 cm
Dessuten:
• 2 hengsler (W) á 30 x 320 mm
• 1 grindlås (Z) på ca. 33 cm
• 1 håndtak til en dørtykkelse på 45 mm
• 5,0 x 45 mm skruer
• Trelim
Pris
Samlet pris for to portstolper og to porter er ca. 4000 kroner
Tegning

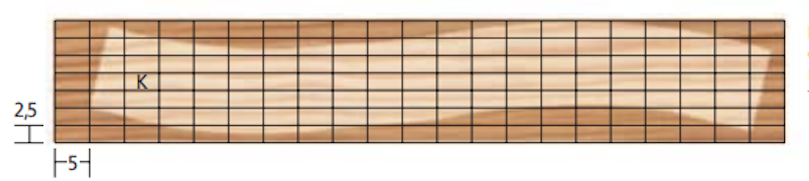

Du kan lage en mal av papp etter denne tegninga som er delt opp i ruter. Med malen blir det enklere å få de to overliggerne helt like.

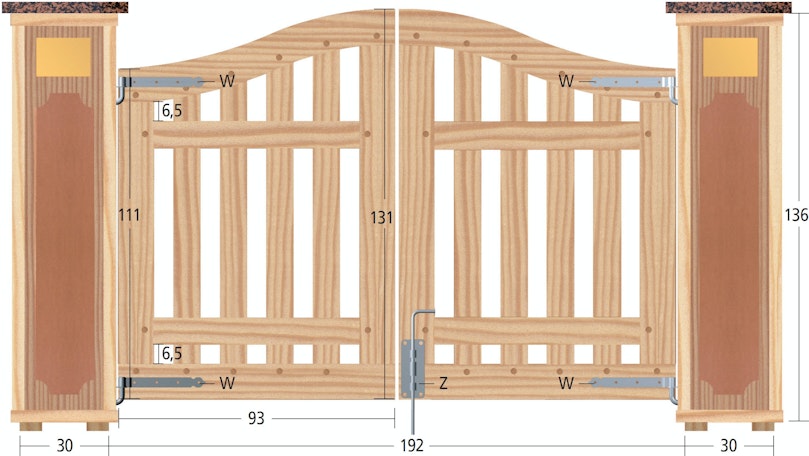

Portstolpene står her på hver side av en hagegang som er 192 cm bred. Det er beregnet 1 cm mellomrom mellom portene og 1 cm frigang ved sidene.
