Grav, og støp fast bunnskinnen
5
Trinn
Skyveporten fungerer ved hjelp av et smart system med en toppskinne og en bunnskinne, som holder porten på plass. Bunnskinnen skal støpes fast til underlaget. Derfor graver vi en renne på tvers av innkjørselen og seks meter videre, for at porten skal kunne åpnes. Vi fyller rennen med forskalingsblok-ker, armerer dem med kamstål og fyller rennen med betong.
Vi har fått en blikkenslager til å bøye kamstålet og forme skinnen som porten skal kjøre på, og vi skaffet hjulene først, så profilen kunne tilpasses dem.

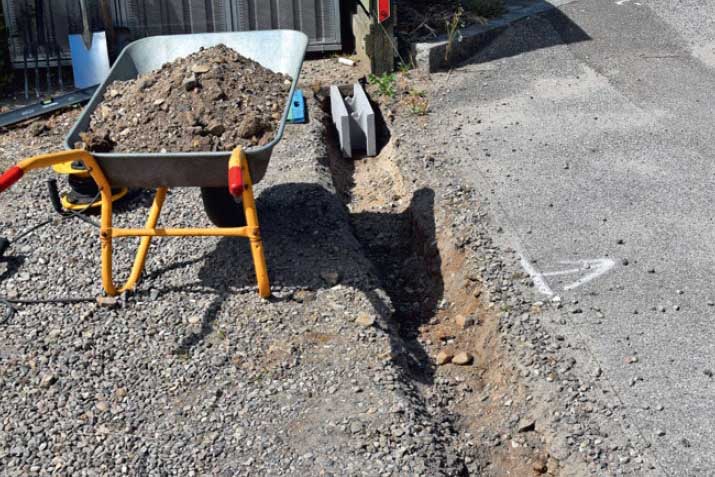

Vi graver ut til støperennen. Innkjørselen er nesten 100 år gammel, og den er vanskelig å grave i. Vi bruker derfor en borhammer med meisel for å løsne underlaget. Porten blir seks meter - derfor graver vi en 12 meter lang renne.

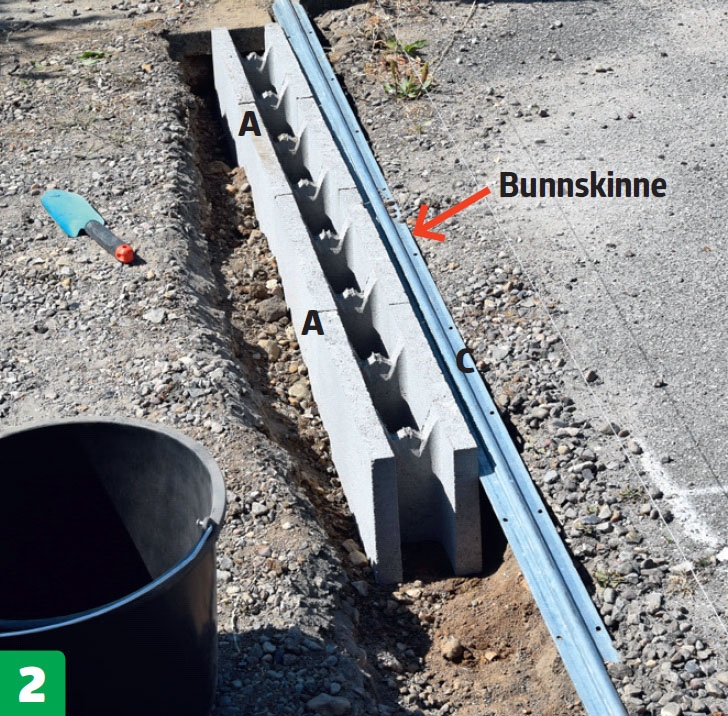

Forskalingsblokkene (A) legges i rennen. Bunnskinnen (C) legges ut for å kontrollere at den blir lagt riktig i forhold til gjerdet.

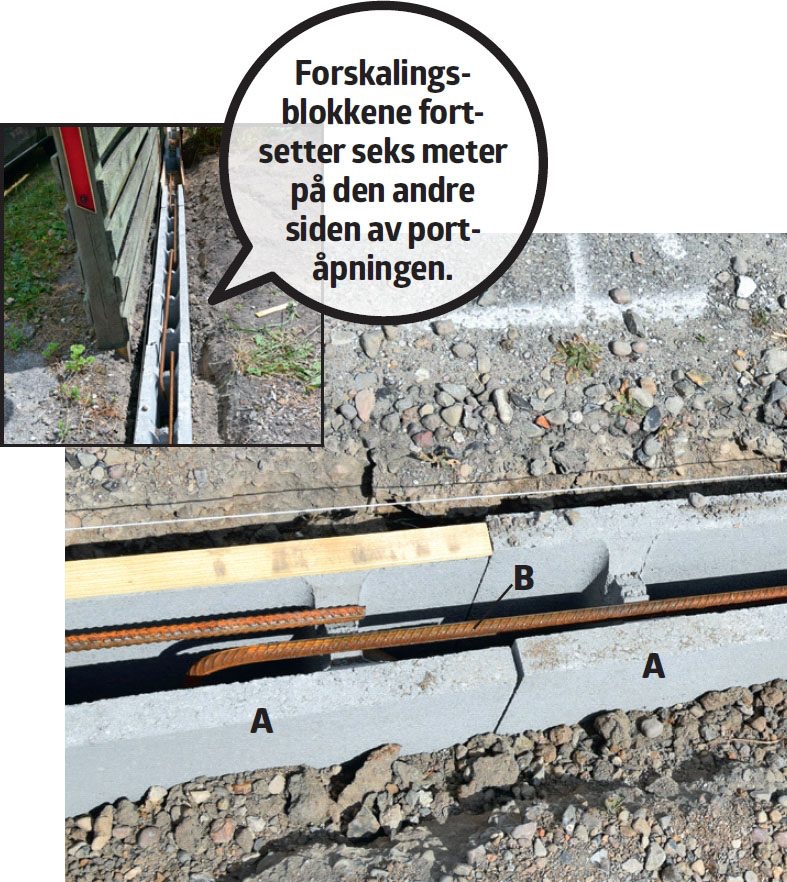

Kamstålet (B) slås i bakken. Når alle forskalingsblokkene ligger kant mot kant, banker vi kamstål i bakken gjennom blokkene, slik at blokkene låses. Stålene er bøyd 90 grader og er cirka 30 cm høye.

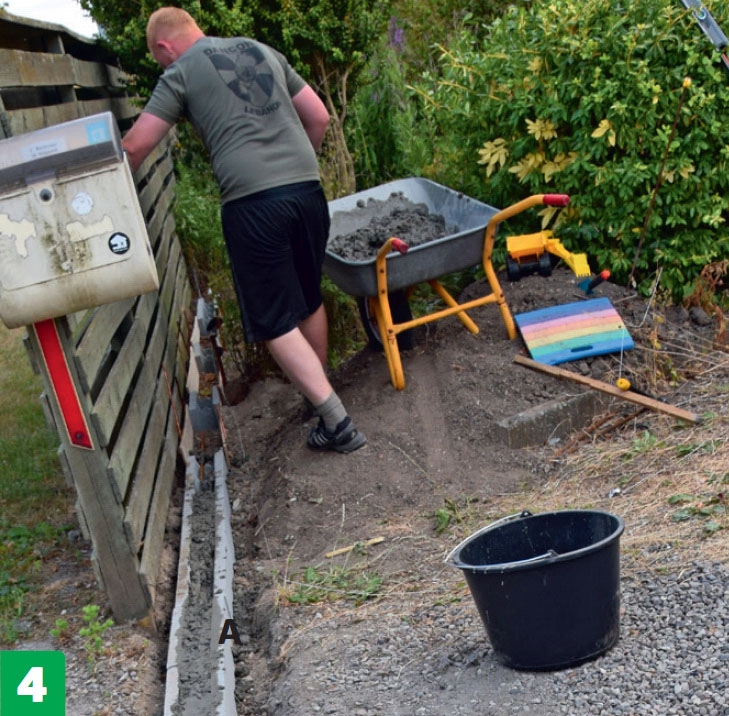

Blokkene fylles med betong. Vi blander etter forholdet 1 del sement og 6 deler støpemiks (0-8 mm). Rennen med forskalingsblokker fylles med betong.

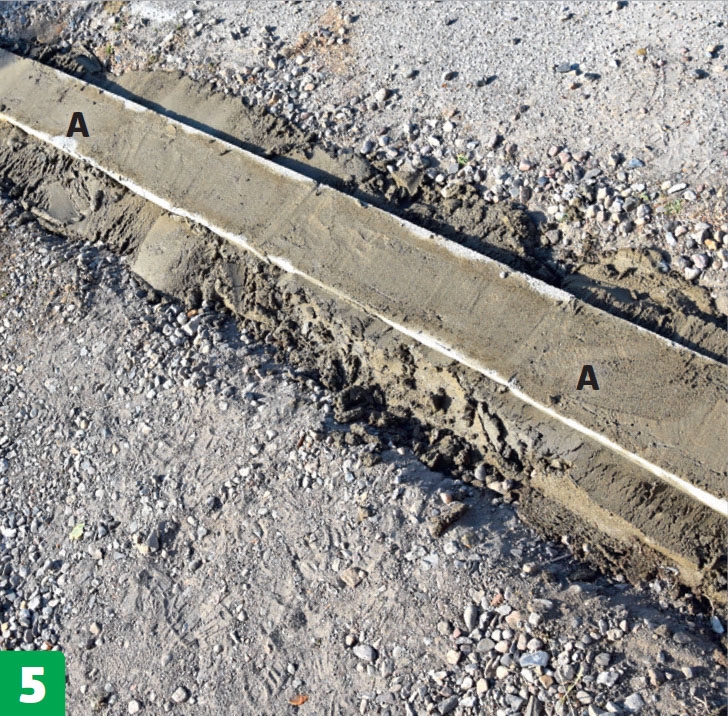

Hele rennen fylles og stampes. Når forskalingsblokkene er fylt med betong stampes det grundig, slik at alle toppene forsvinner og overflaten blir plan.
02
Porten bygges
4
Trinn
Vi bygger porten i ett stykke, før vi flytter den til gjerdet der den skal monteres. Porten er en enkel konstruksjon, med en ramme av 48 x 98 mm kledd med kledningsbord. I sammenføyningene bruker vi spikerplater og vinkelbeslag. På det som blir toppen av porten, monterer vi toppskinnen. Den er med på å styre porten. Kledningsbordene til porten er skåret i 45 grader med en kapp-/gjærsag.

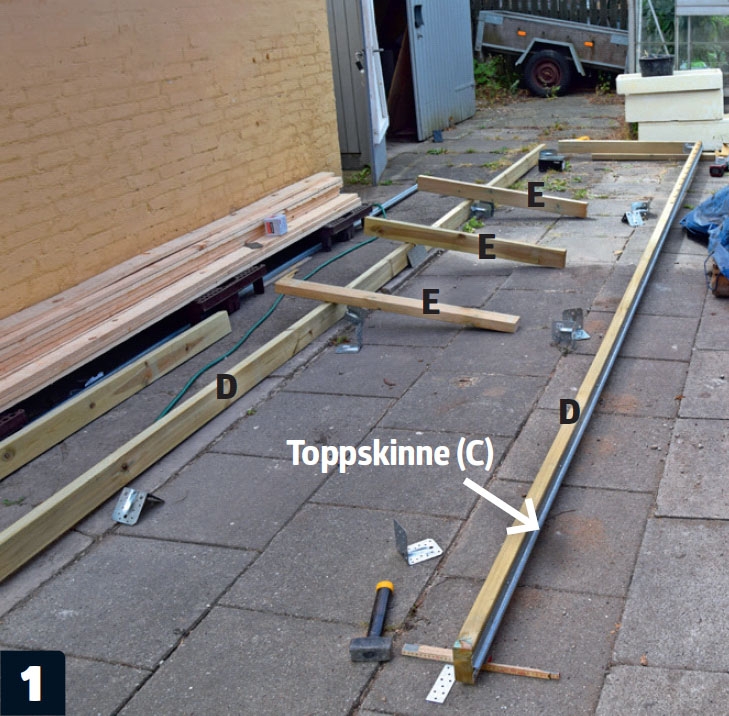

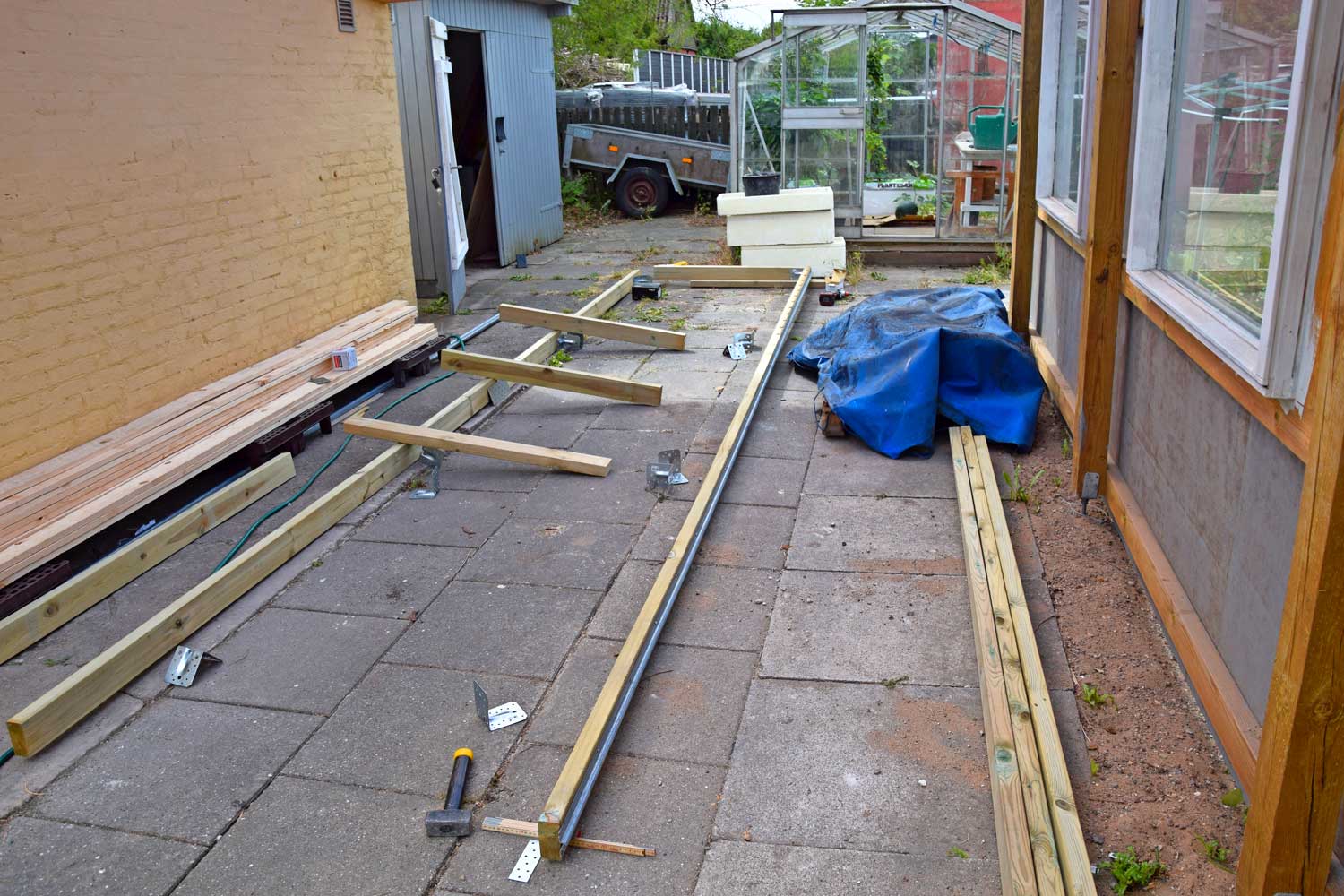

Rammen skrus sammen. Topp og bunn (D) består av to lengder på 360 cm og 240 cm, som er satt sammen med spikerplater. Toppskinnen (C) er montert, og nå skrus stenderne (E) også fast.

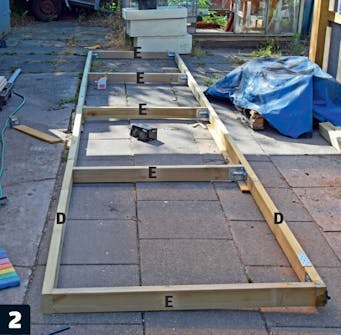

Siste stender (E) monteres. Alle stenderne skrus fast med to stk. 5 x 120 mm skruer i hver ende, og med vinkelbeslag i både topp og bunn. Det gir en god, solid ramme.

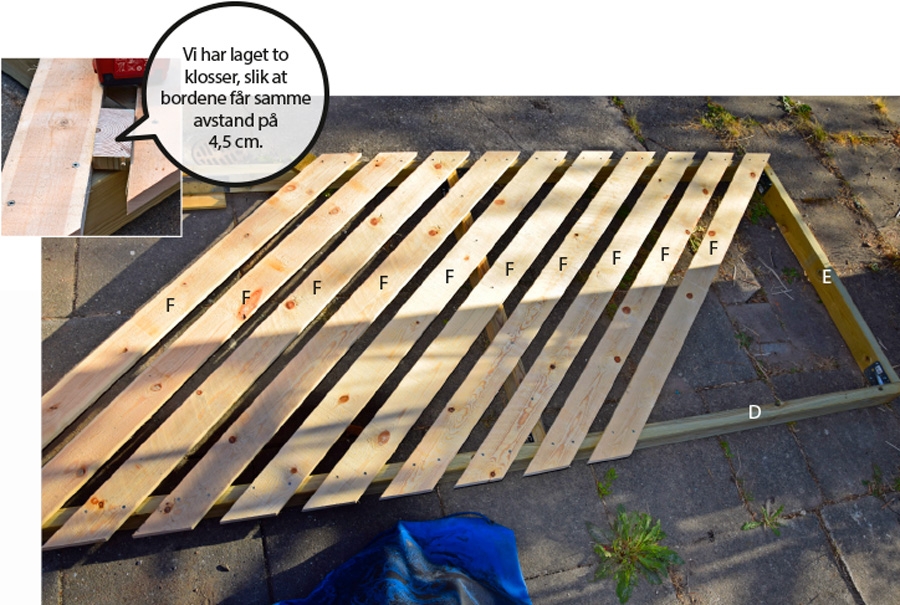

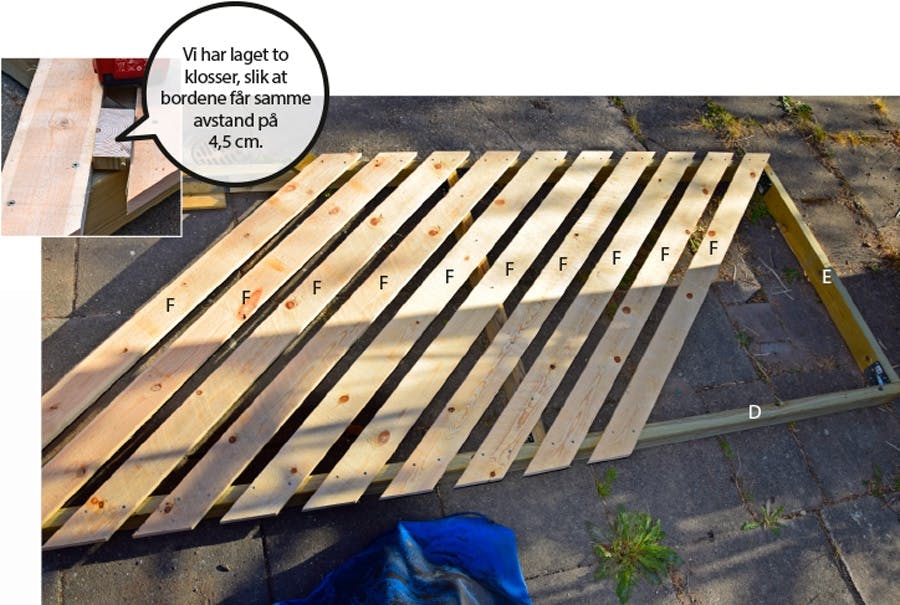

Rammen kles. Bordene (F) er kappet i 45 grader i topp og bunn. Lengden på bordene er 180 cm, slik at de dekker toppskinnen og hjulene som porten skal kjøre på. Bordene skrus fast med to 4 x 40 mm skruer i hver ende.

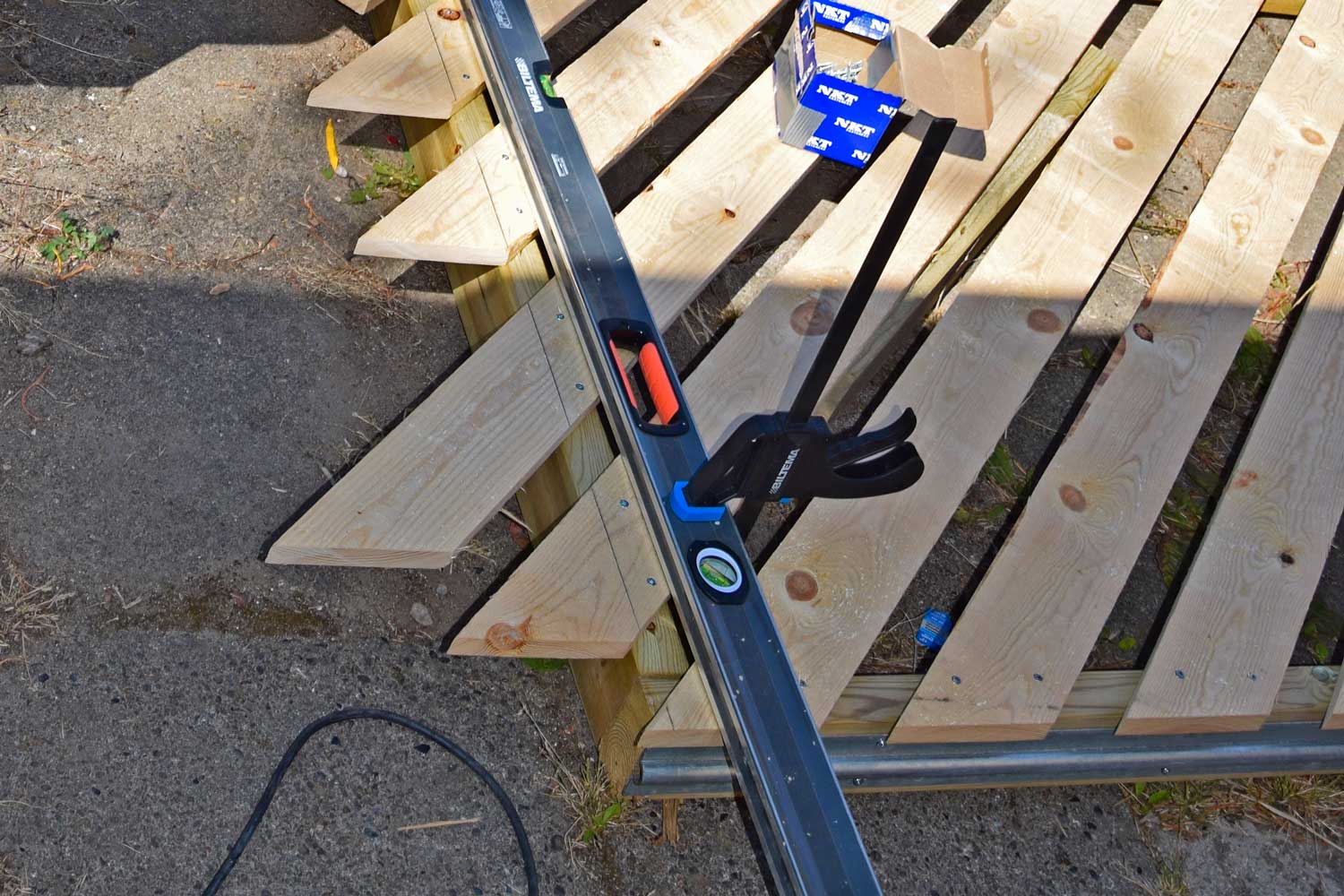

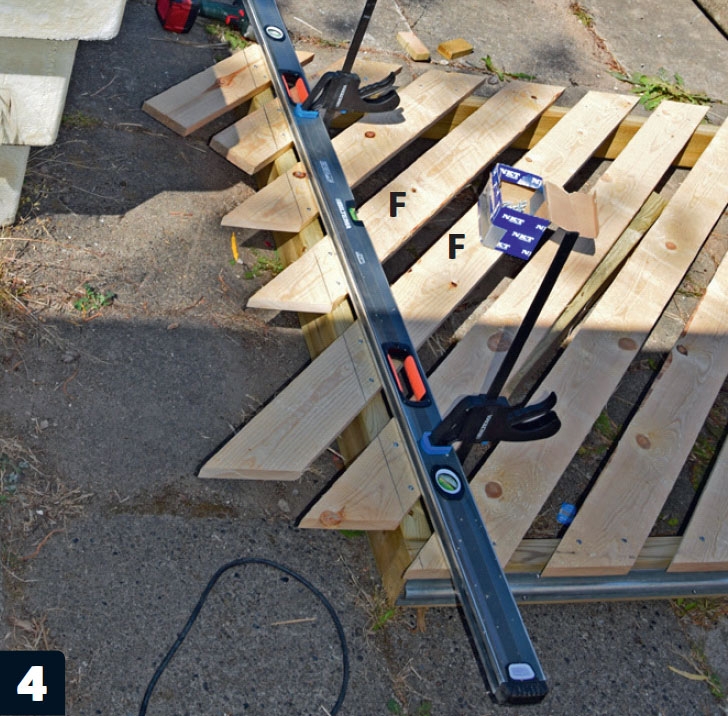

Endene kappes til. Alle bordene (F) er skrudd fast, og vi skal kappe dem til i sidene. Vi lager en strek som vi kan skjære etter med dykksagen på en føringsskinne.
03
Bunnskinnen settes fast
2
Trinn
Bunnskinnen monteres på støperennen av forskalingsblokker, når betongen har tørket. Der rennen ikke er fylt helt opp med betong, fyller vi etter med grus som stampes hardt.
Vi monterer hjulene under porten. Det er hjulene som holder porten fast på bunnskinnen, og det er viktig at skinnen holdes ren for grus og skitt - ellers kan ikke porten kjøre på skinnen.

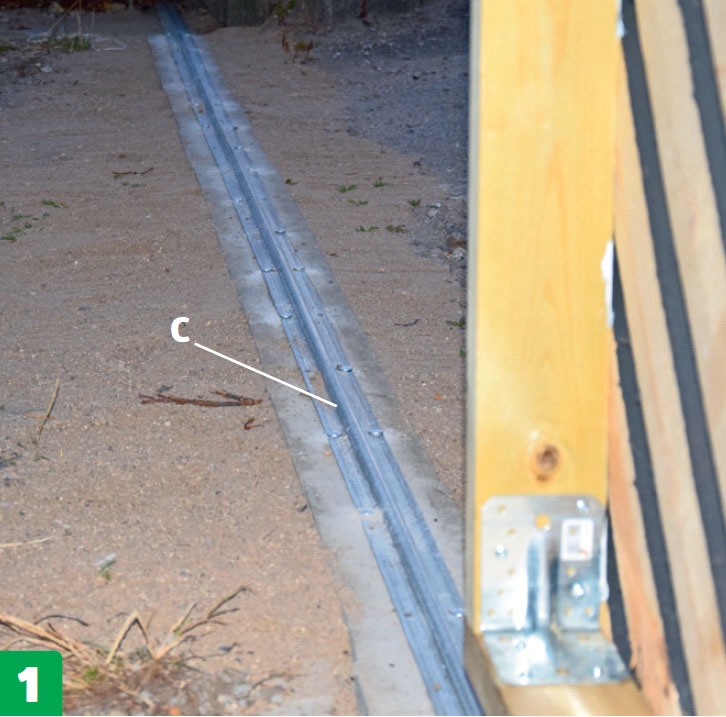

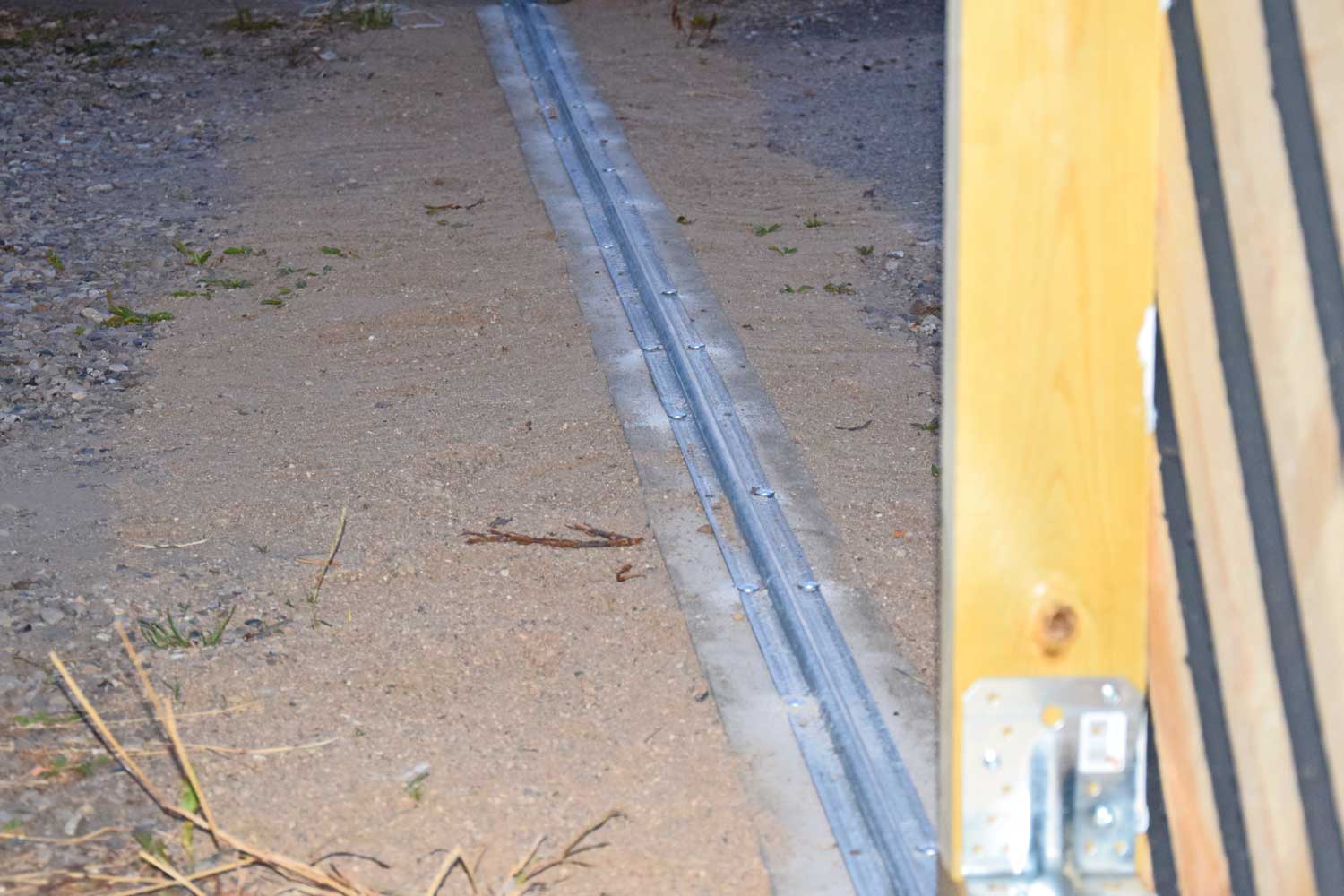

Bunnskinnen (C) skrus fast. Vi har nå en helt perfekt betongbunn som vi kan feste bunnskinnen til. Med en slagtrekker monteres skinnen med 12 stk 6 x 50 mm betongskruer, én skrue per meter.

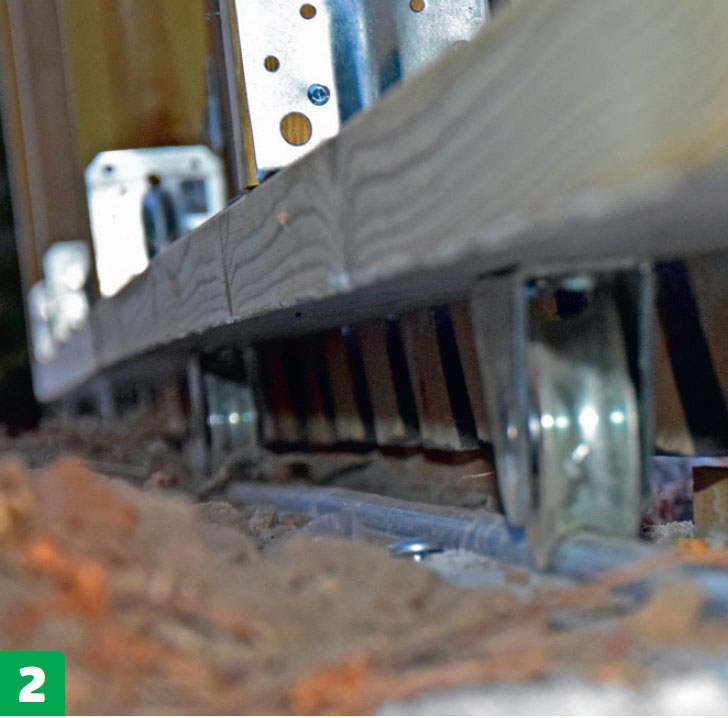

Porten settes på bunnskinnen. Her kan du se hvordan kledningsbordene skjuler hjulene, som passer perfekt til skinnen.
04
Søylen støpes, og porten settes fast
7
Trinn
Nå skal vi mure opp søylen som styremekanismen til porten skal settes fast til. Hullet til søylen graves til frostfri dybde. Søylen støpes av forskalings-blokker, som forsterkes med armeringsjern. Vi bygger en støpeform av plater rundt blokkene, slik at de kan fylles med betong. Deretter skal de ha et par uker på å herde. Søylen blir 150 cm høy.
Etterpå pusses og males søylen, og til slutt festes toppstyringen, som holder den lange porten i balanse.

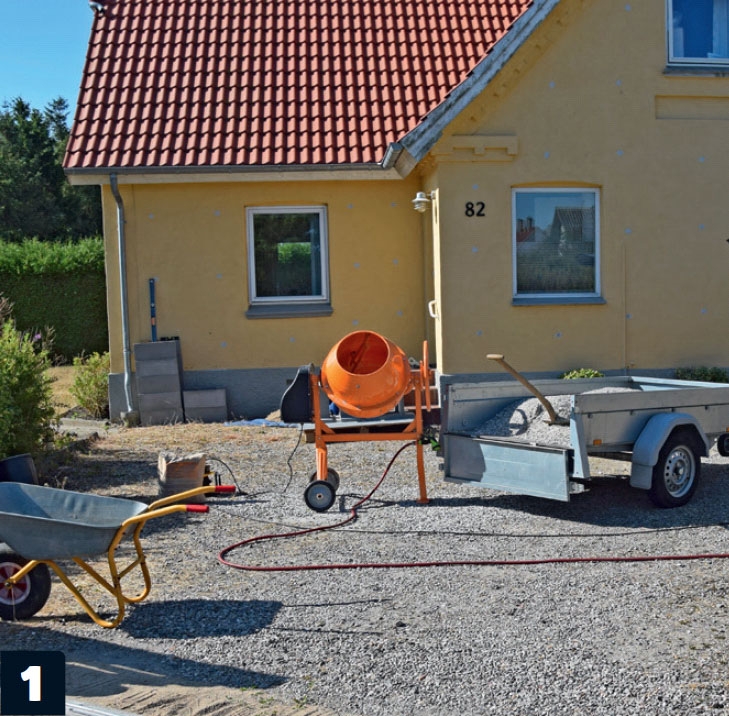

Så skal det støpes igjen. Det må blandes en del betong for å mure opp blokkene til en søyle. Blandingsforholdet er 1 del sement til 6 deler støpemiks. Her må vi bruke omtrent 500 liter betong til søylen.

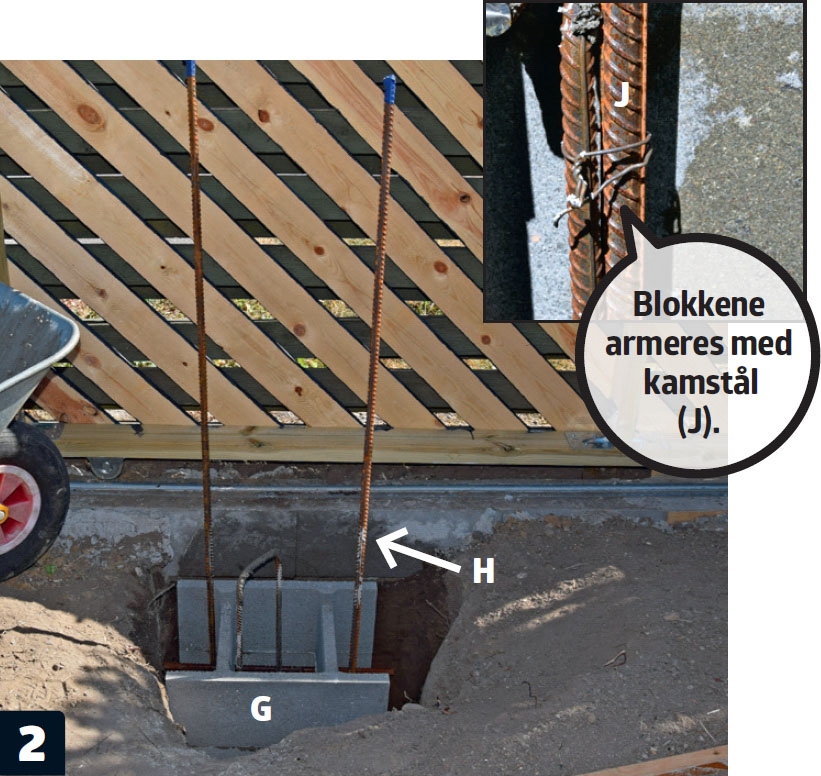

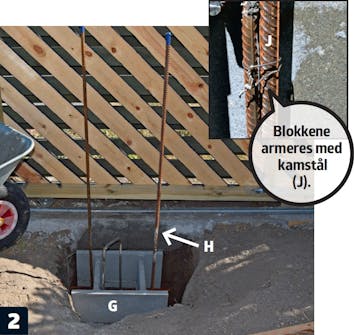

Blokkene (G) armeres. Vi setter to forskalingsblokker oppå hverandre om gangen, og fyller dem med betong. Vi banker to kamstål (H) i bakken på siden av blokkene.

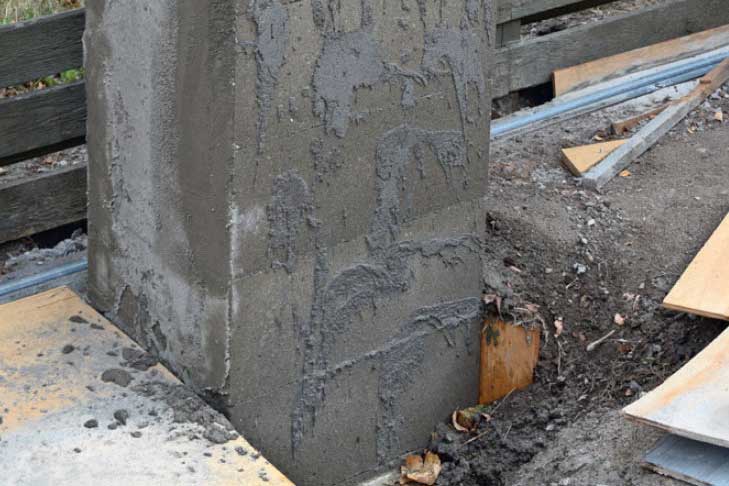

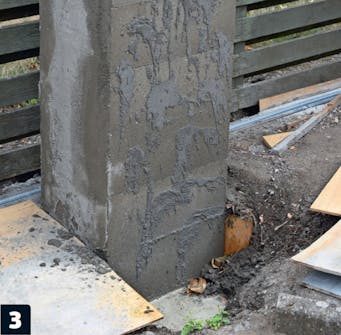

Søylen pusses. Vi lager et utkast av en tynn mørtel. Utkastet sikrer at pusslaget får bedre feste. Det skal få lov til å tørke i et døgns tid før søylen kan pusses.

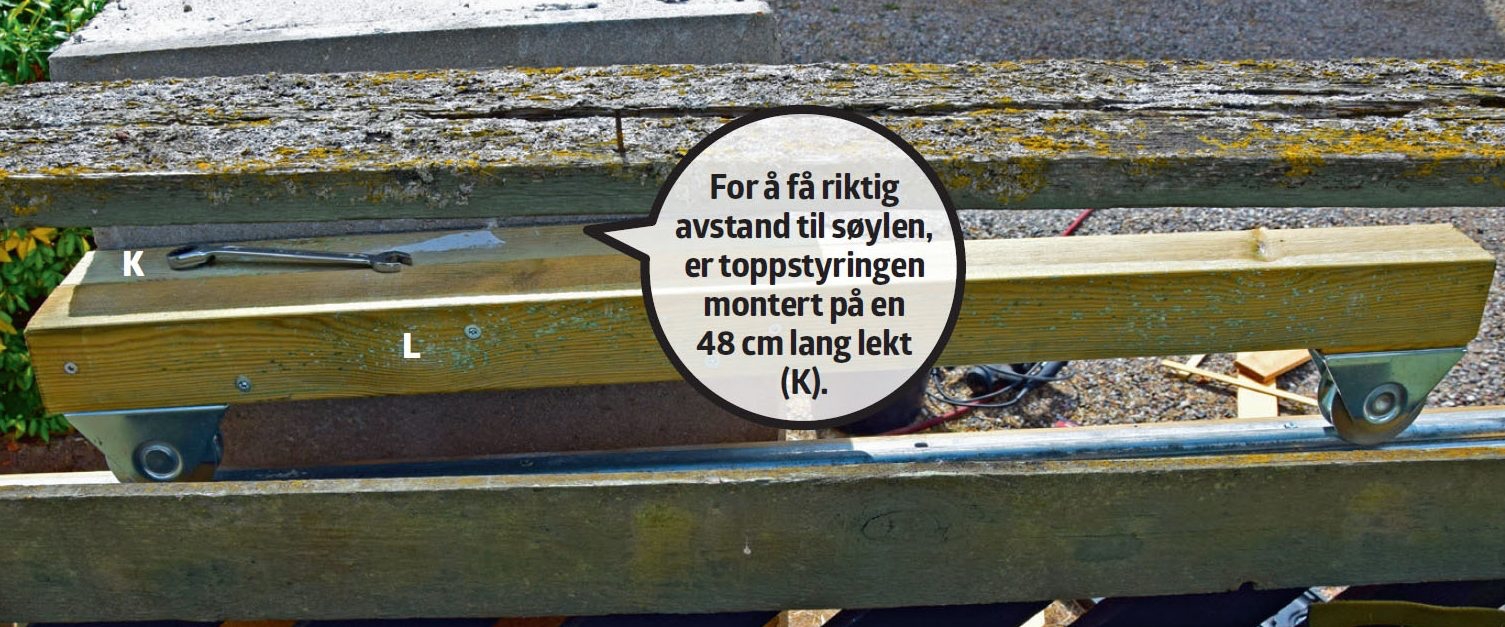

Toppstyringen monteres på søylen. Den består av en bit 48 x 98 mm (L) med to hjul montert. Hjulene passer i toppskinnen, og de holder porten på plass når den skyves frem eller tilbake. Lekten (K) er satt fast til søylen og toppstyringen er igjen satt fast til lekten.

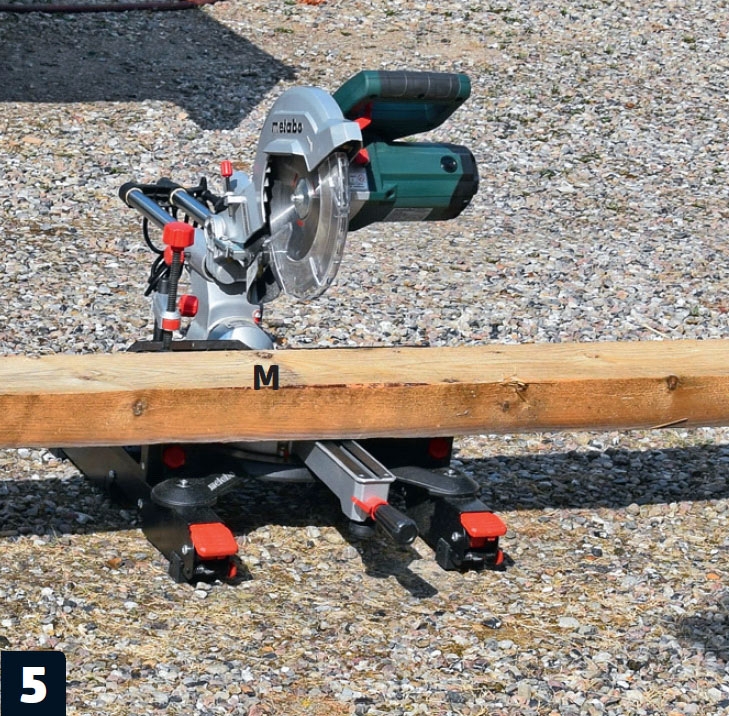

Portstopperen (M) kappes til. I den andre enden av innkjørslen setter vi en portstopper, som skal holde porten når den er lukket. En solid 98 x 148 mm stolpe lages til en portstopper på 180 cm.

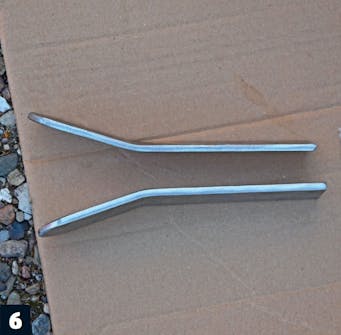

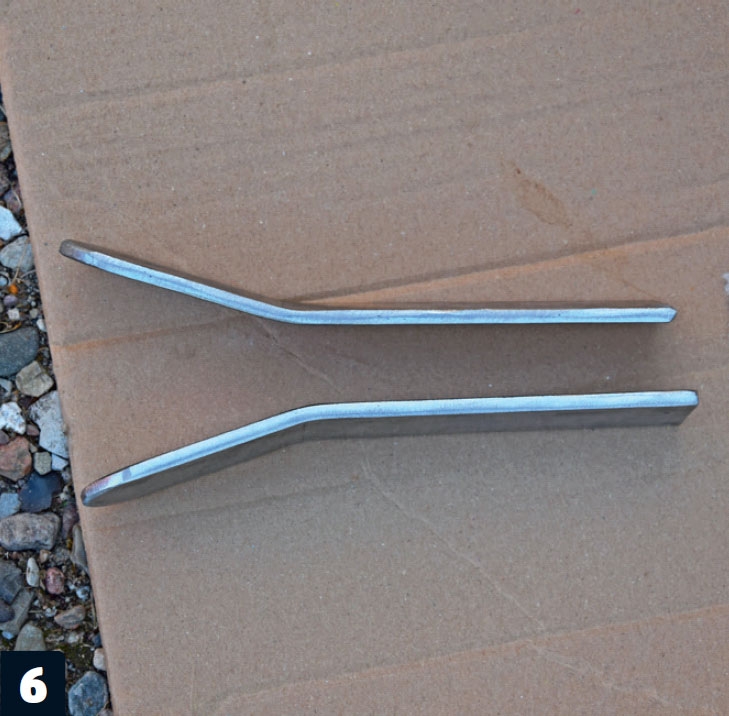

Flatjern monteres. To flatjern monteres på portstopperen. De holder porten på plass når den er lukket.

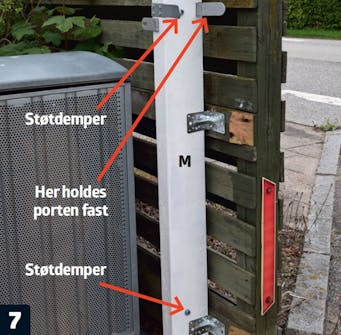

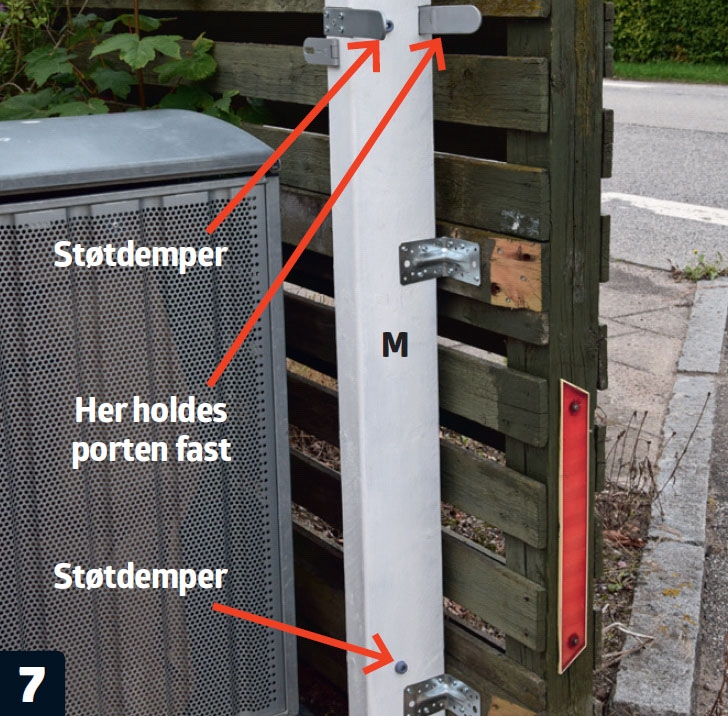

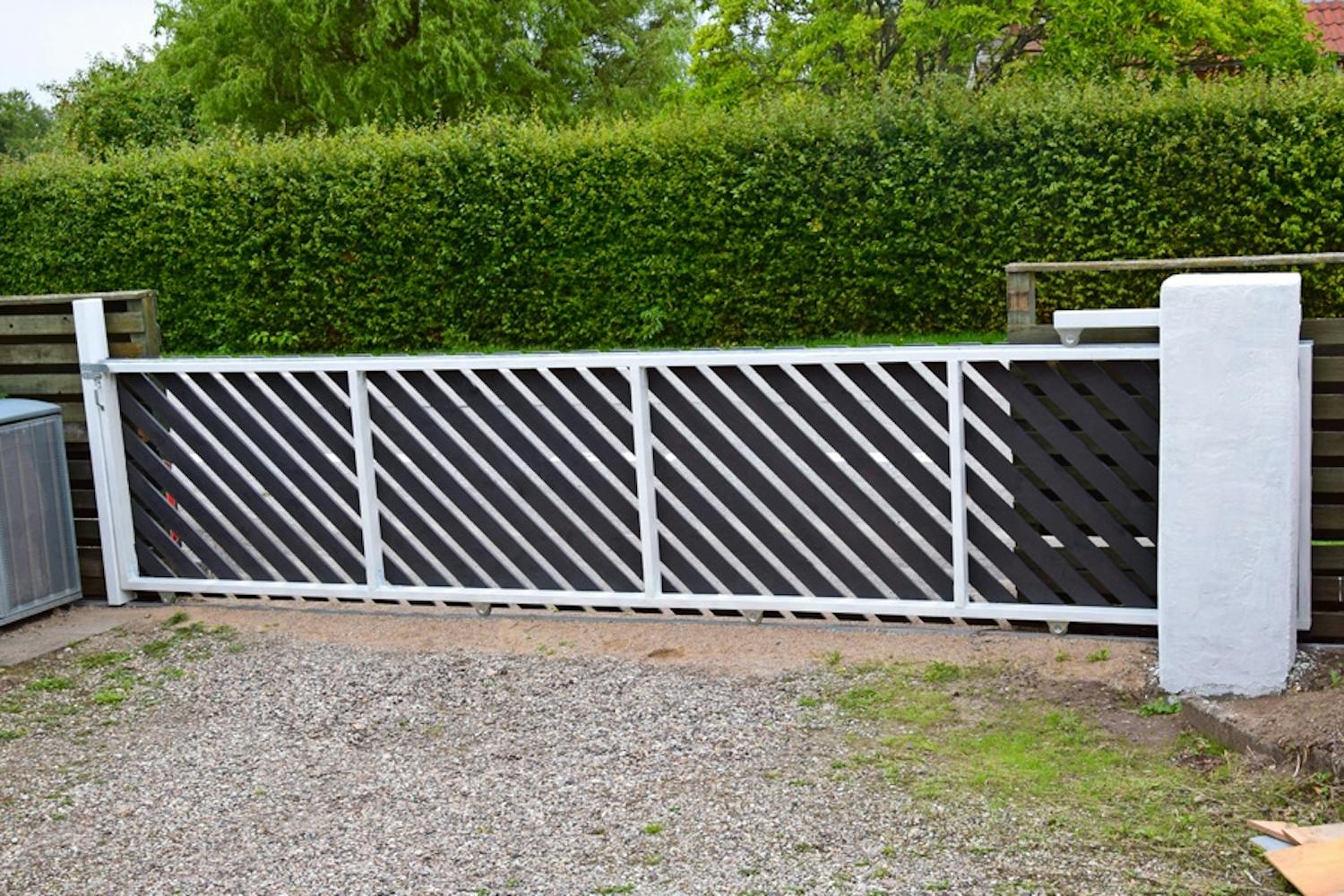

Portstopperen settes fast til gjerdet. Vi har montert to støtdempere og et hengsel, slik at porten kan låses innenfra. Skyve porten er nå ferdig og klar til bruk.
Materialer
Rennefundament og søyle
- 1,5 m³ støpemiks (0-8 mm)
- 280 kilo sement
- Forskalingsblokker (A og G), 20 x 20 x 50
- Kamstål (H), 14 x 2000 mm, 2 stk.
- Kamstål (J), 14 x 500 mm, 24 stk.
- Kamstål (B), 14 x 1000 mm, 24 stk.
- Flatjern til skinner (C), 600 x 60 x 2 mm, valset i O-profil, 3 stk.
Port
- Justert 48 x 98 mm, (D + E + L + K), 18 meter.
- Kledningsbord (F), 23 x 98 mm, 60 meter.
- Stoppstolpe til porten (M), 148 x 98 mm, 2,0 meter
Dessuten
- Treskruer: 4 x 35, 4 x 40, 5 x 120 mm
- Betongskruer, 6 x 50 mm, 20 stk.
- Karmskruer, 6 x 182 mm, 4 stk.
- Vinkelbeslag, 90 x 90 x 2, 16 stk.
- Hjul til O-profil, 6 stk.
- Flatjern til portstopper
- Støtdempere på portstopper
Spesialverktøy
- Slagtrekker
Tidsforbruk
En helg til å bygge, 4 uker til tørking av betongen.
Pris
Cirka 10.000 kroner
Vanskelighetsgrad
Porten er enkel å lage, men jobben er tidkrevende og tung.

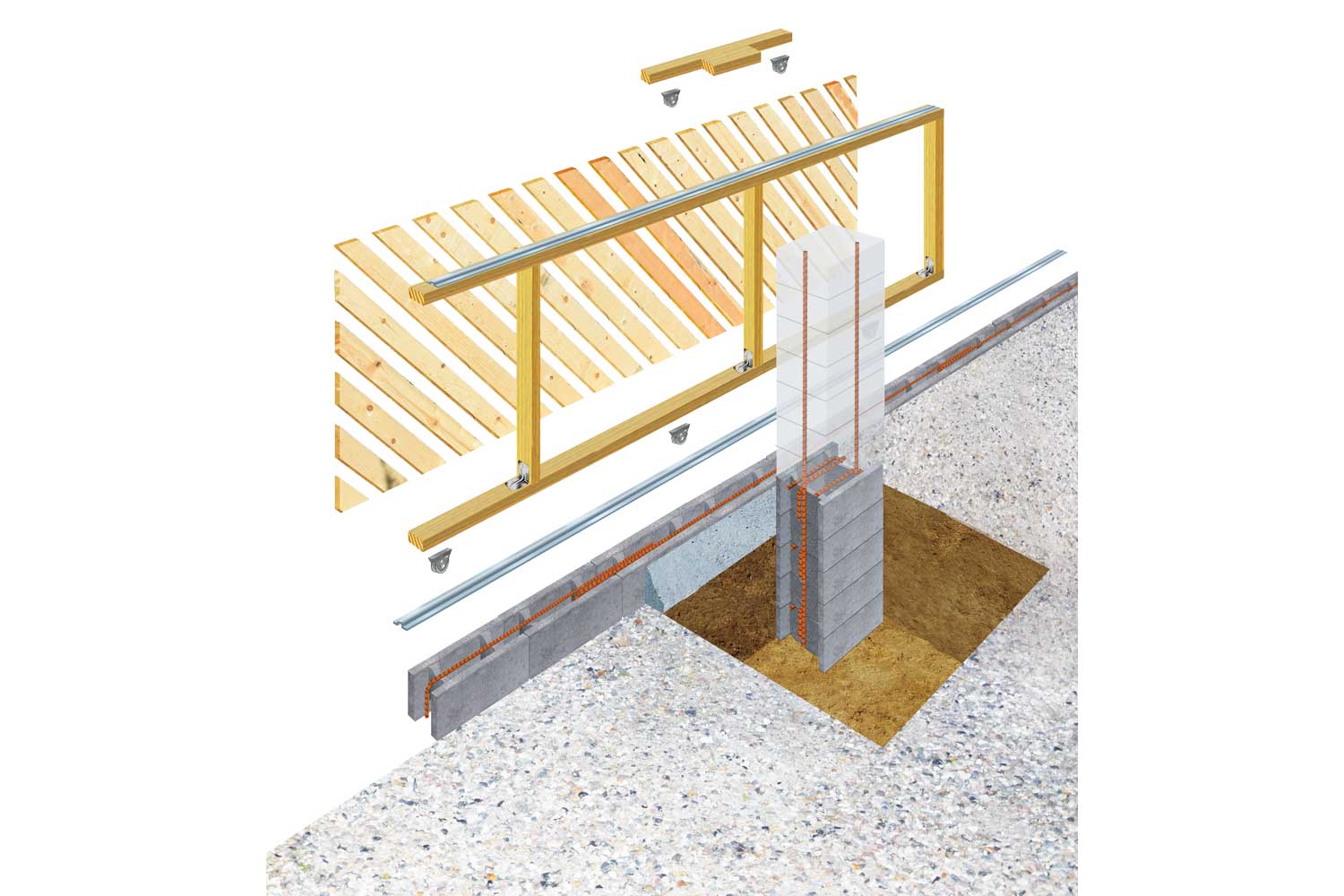

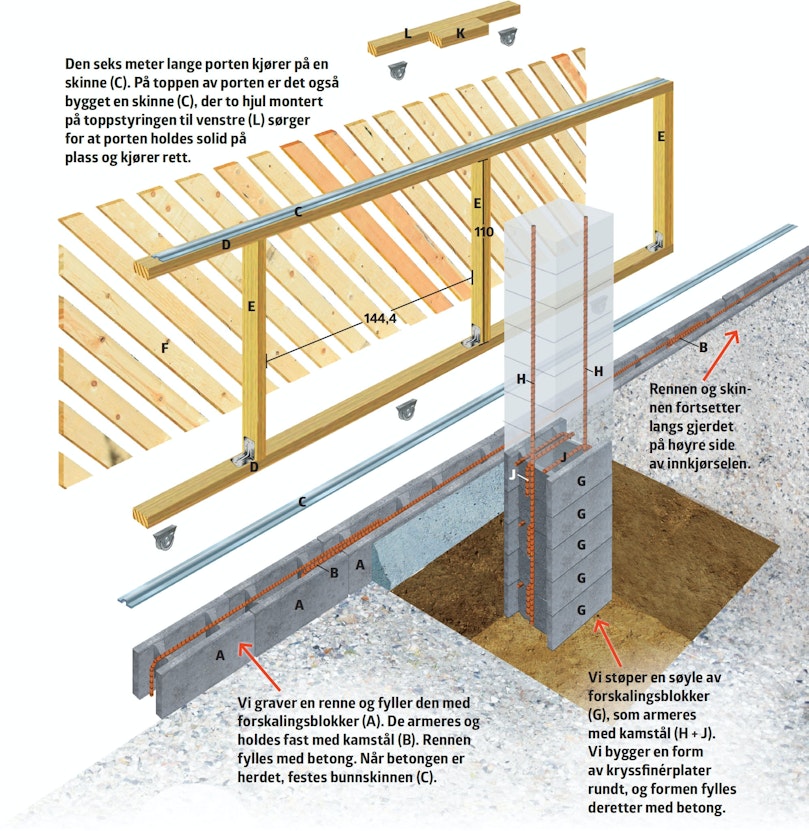

Tegning

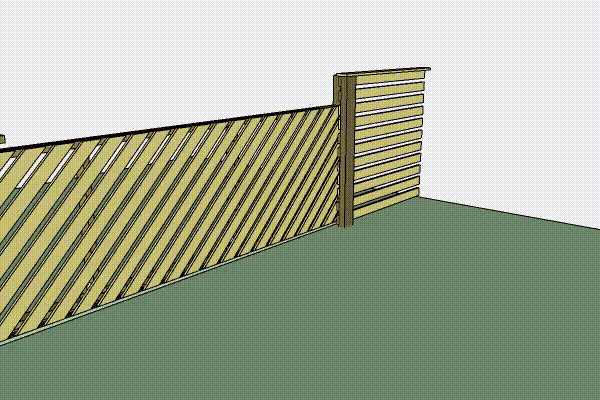

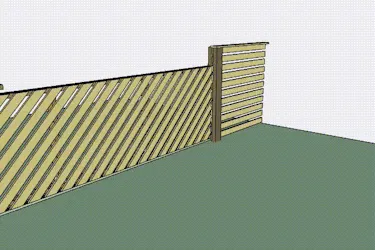

3D-modell
Video

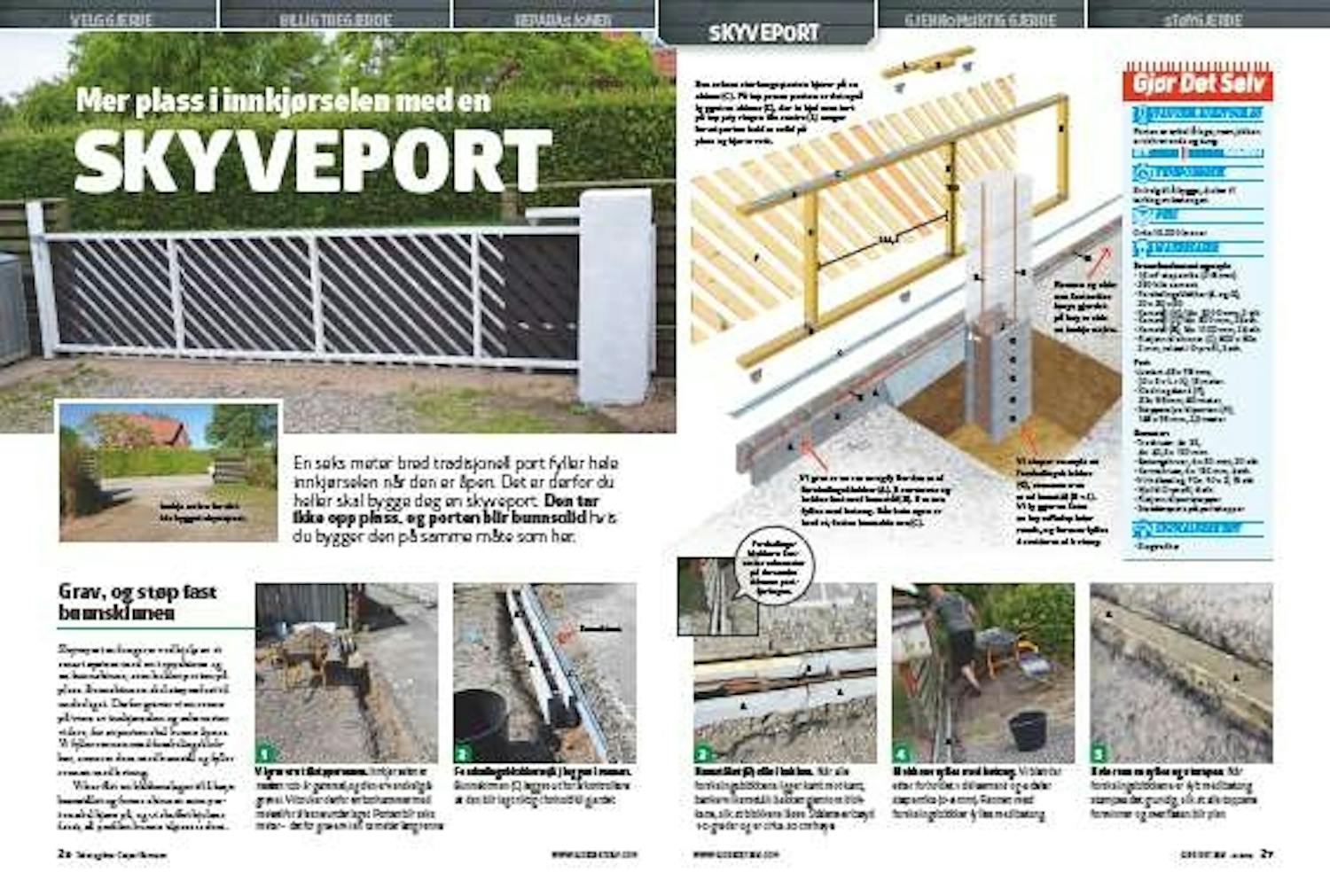

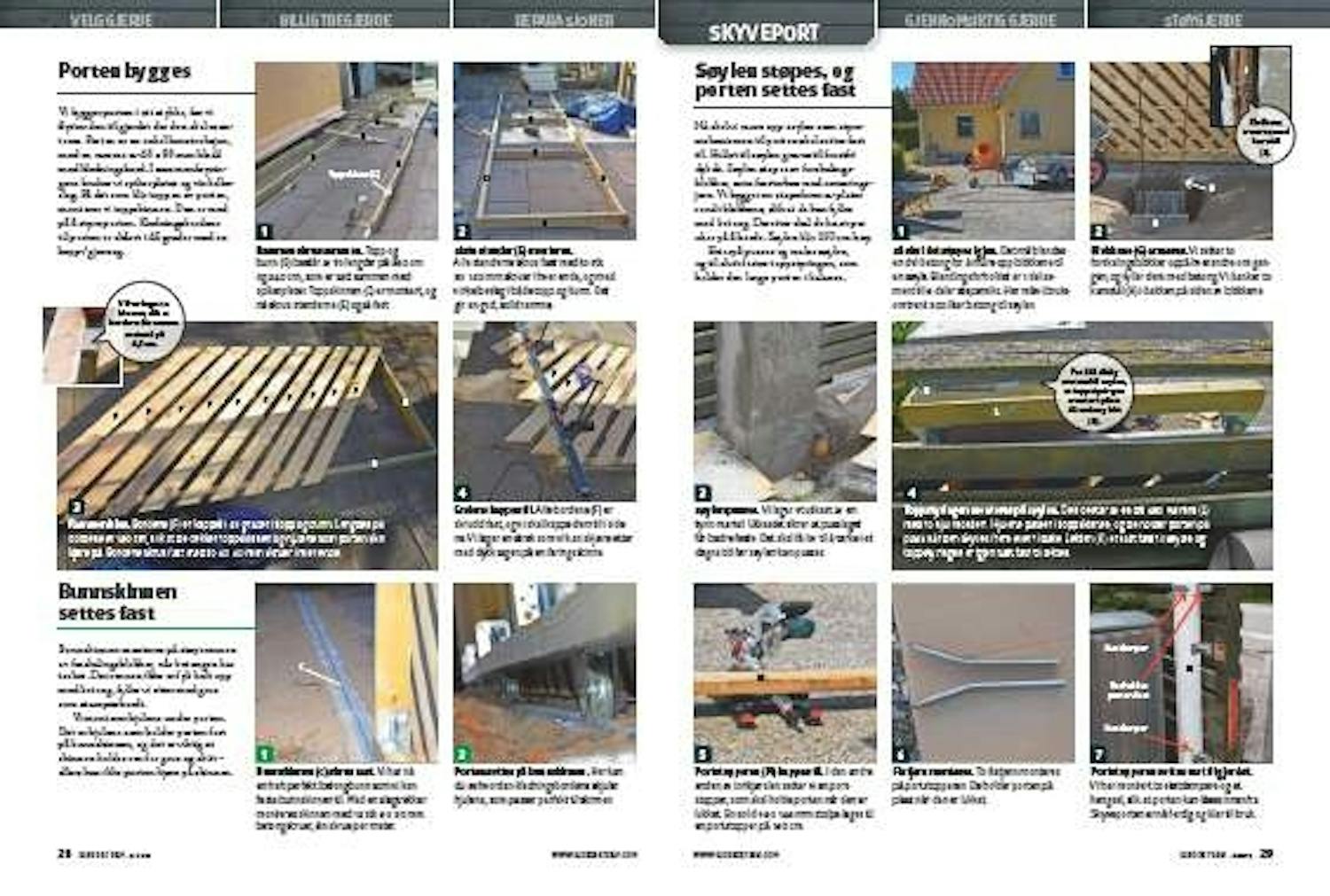

Magasinartikkel
