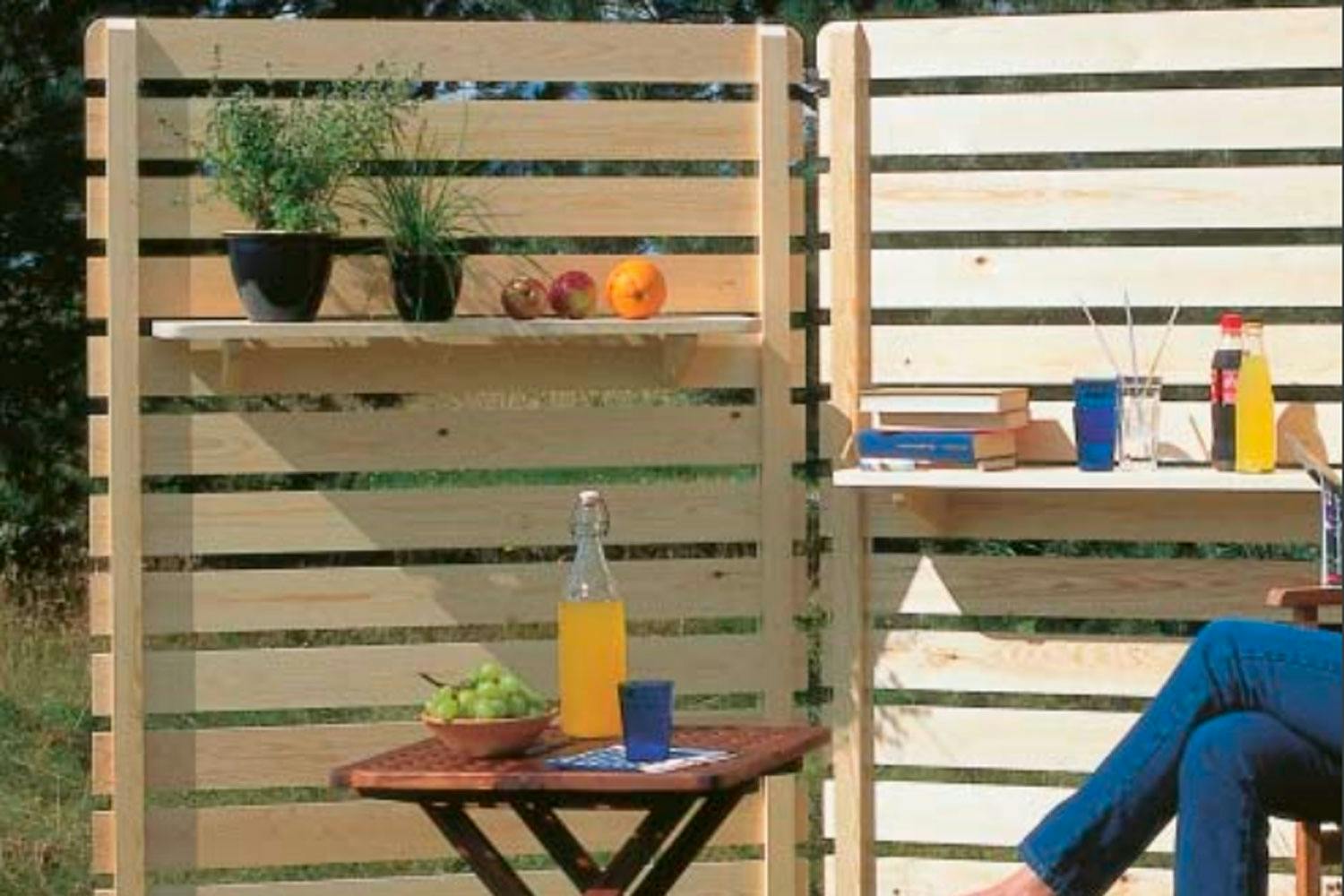

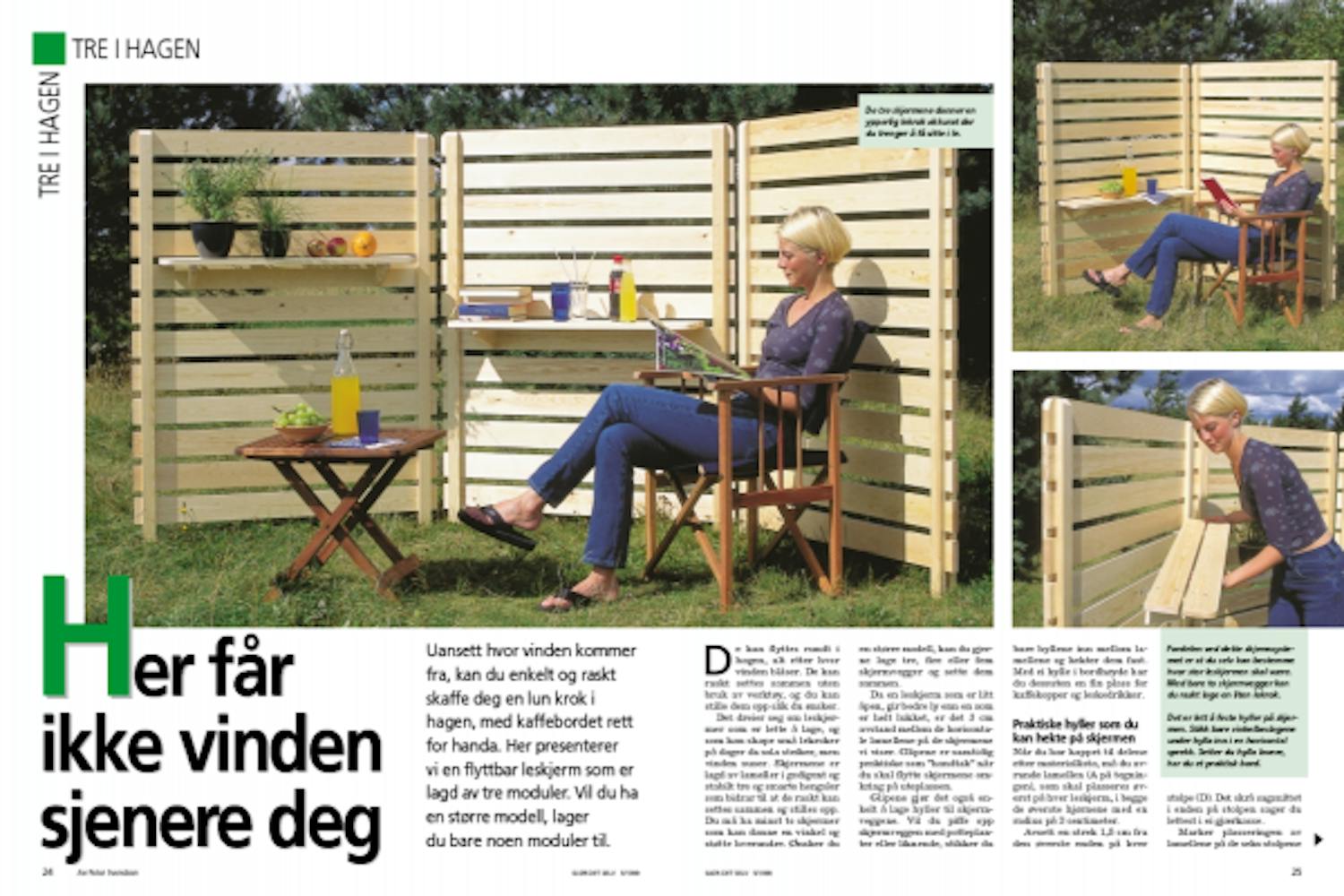

Her får ikke vinden sjenere deg
5
Trinn

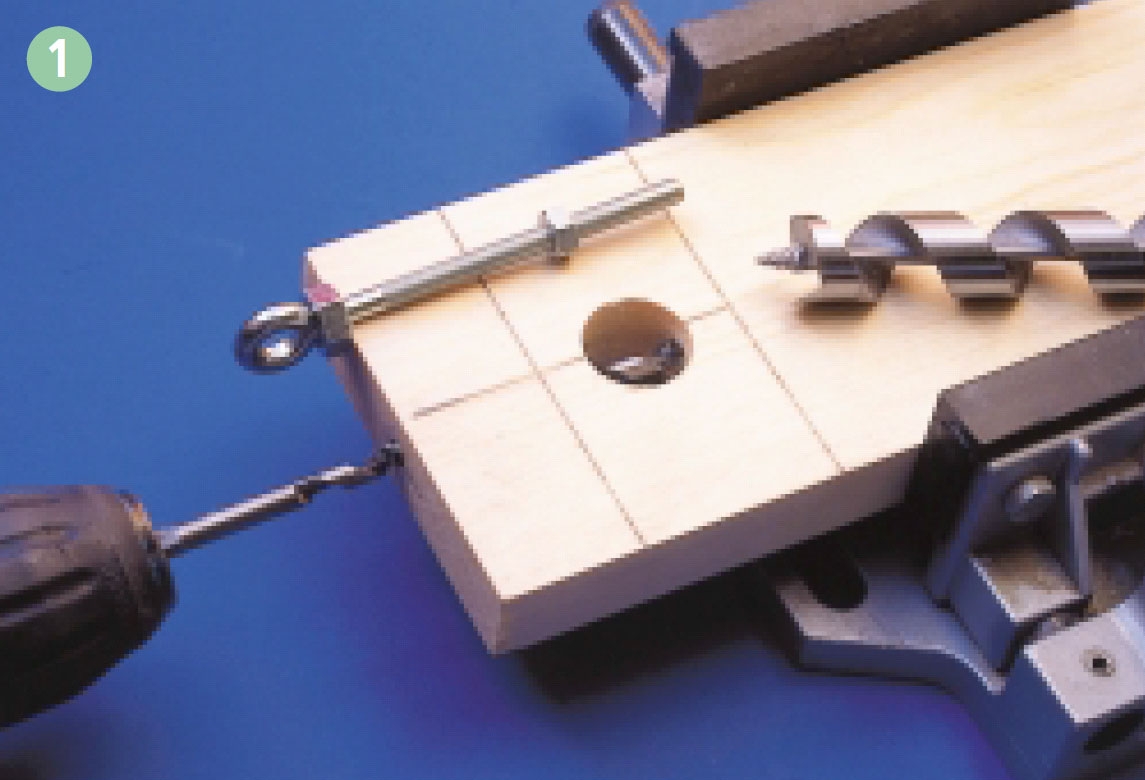

Når det gjelder de to sideskjermene med en øyebolt oppe og nede i den ene sida: Strek opp plasseringen av stolpen og øye-bolten på lamellen. Lamellene skal gå 3 cm ut fra stolpen. Bor et 18 mm hull gjennom lamellen og et 6 mm hull inn i enden tvers gjennom det store hullet.

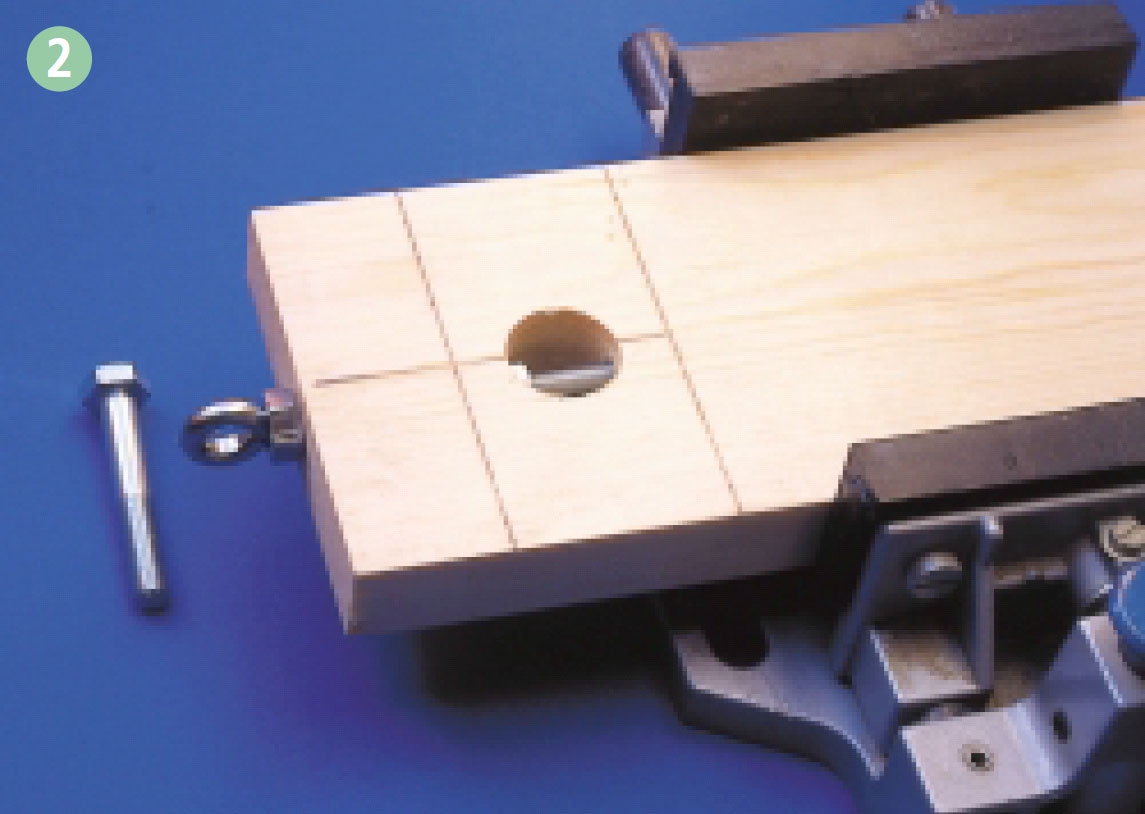

Træ øyebolten gjennom en 8 mm mutter som skal ligge an mot enden på lamellen. Bolten skal gå inn i en mutter i hullet.

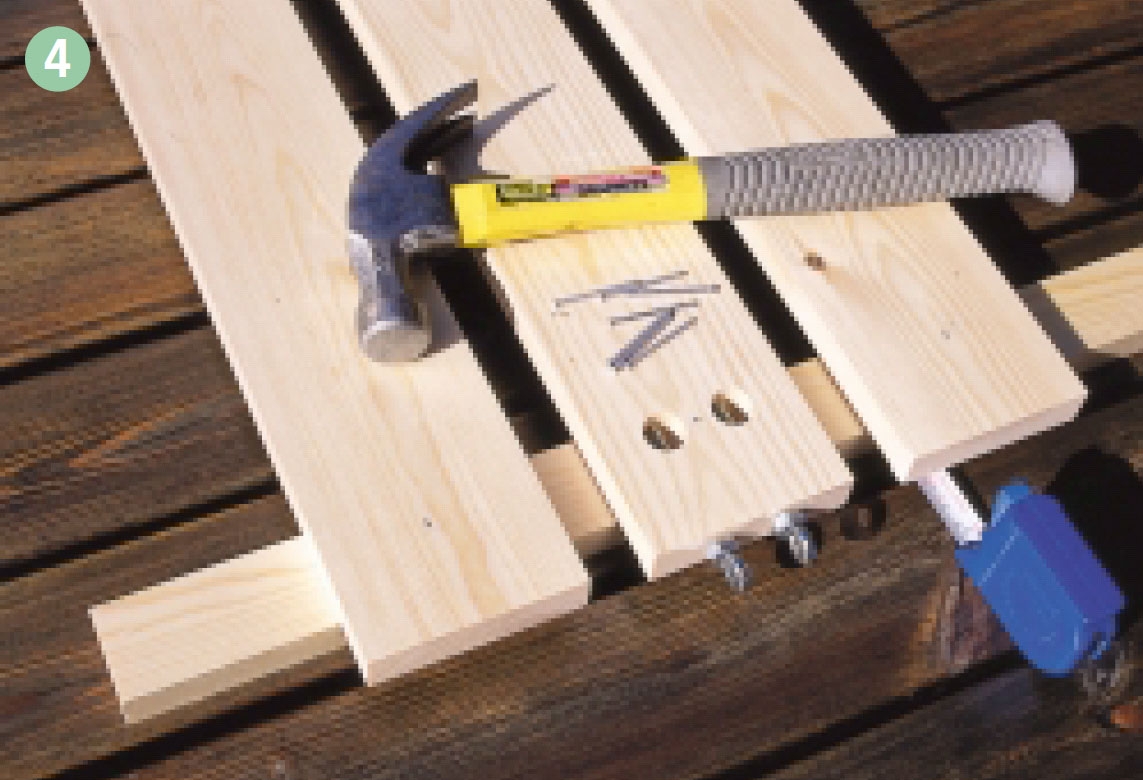

Bruk den samme metoden på den midterste skjermen, der du monterer to øyebolter oppe og nede i hver side. Lås hengslene sammen med en maskinbolt.

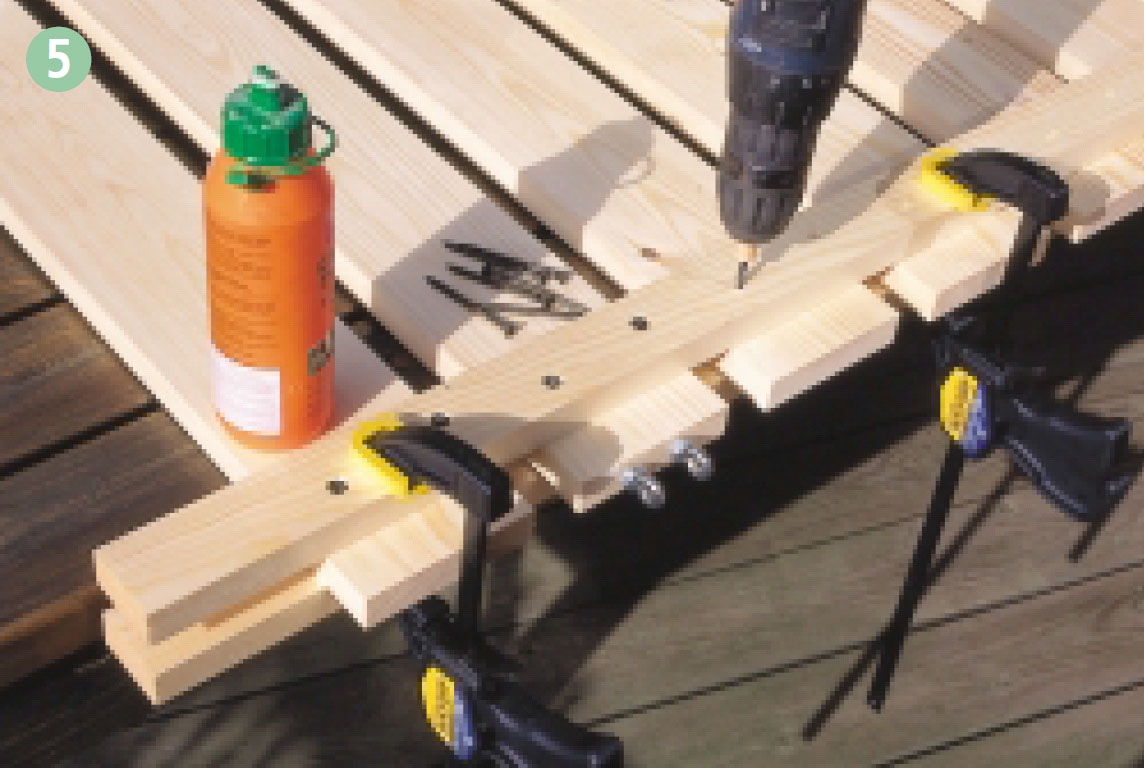

Lag hver skjerm av 12 lameller og fire stolper. Ta to stolper med de avstandsstrekene på 12 cm som du merket av tidligere. Legg opp hver lamell til forkanten av strekene, og fest lamellene med en dykkertstift på midten.
Materialer
21 x 95 mm glattkant:
• 36 lameller (A) à 110 cm
• 4 hyllebord (B) à 90 cm
• 2 bord à 29 cm til 4 hylleknekter (C)
21 x 45 mm glattkant:
• 12 stolper (D) à 150 cm
Dessuten:
• Vannfast lim
• 1,7–40 mm dykkertstifter
• terrassebordskruer 4,5 x 60 mm
• 12 øyebolter med 6 mm maskingjenger, 8 mm ”øyehull” og min. 70 mm gjengelengde
• 12 stk. 6 mm muttere
• 12 stk. 8 mm muttere
• 4 stk. 8 x 50 mm maskinbolter
• 4 vinkelbeslag, 10 x 10 cm
• Oljebeis eller treolje til grunning for en god alkydmaling
Pris
cirka 1700 kroner

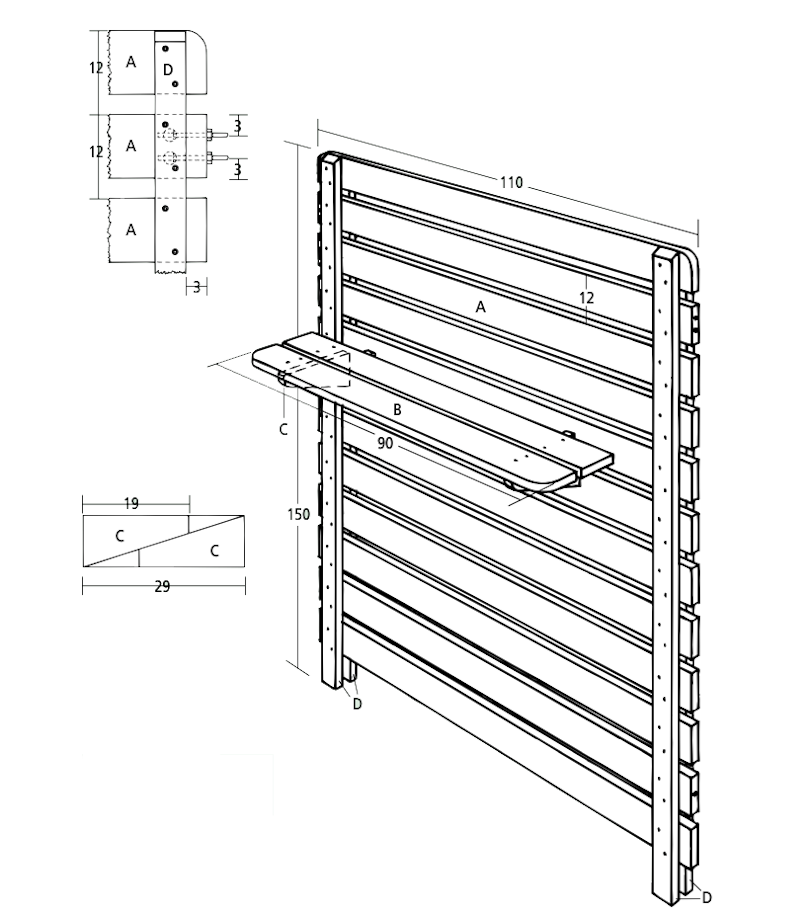

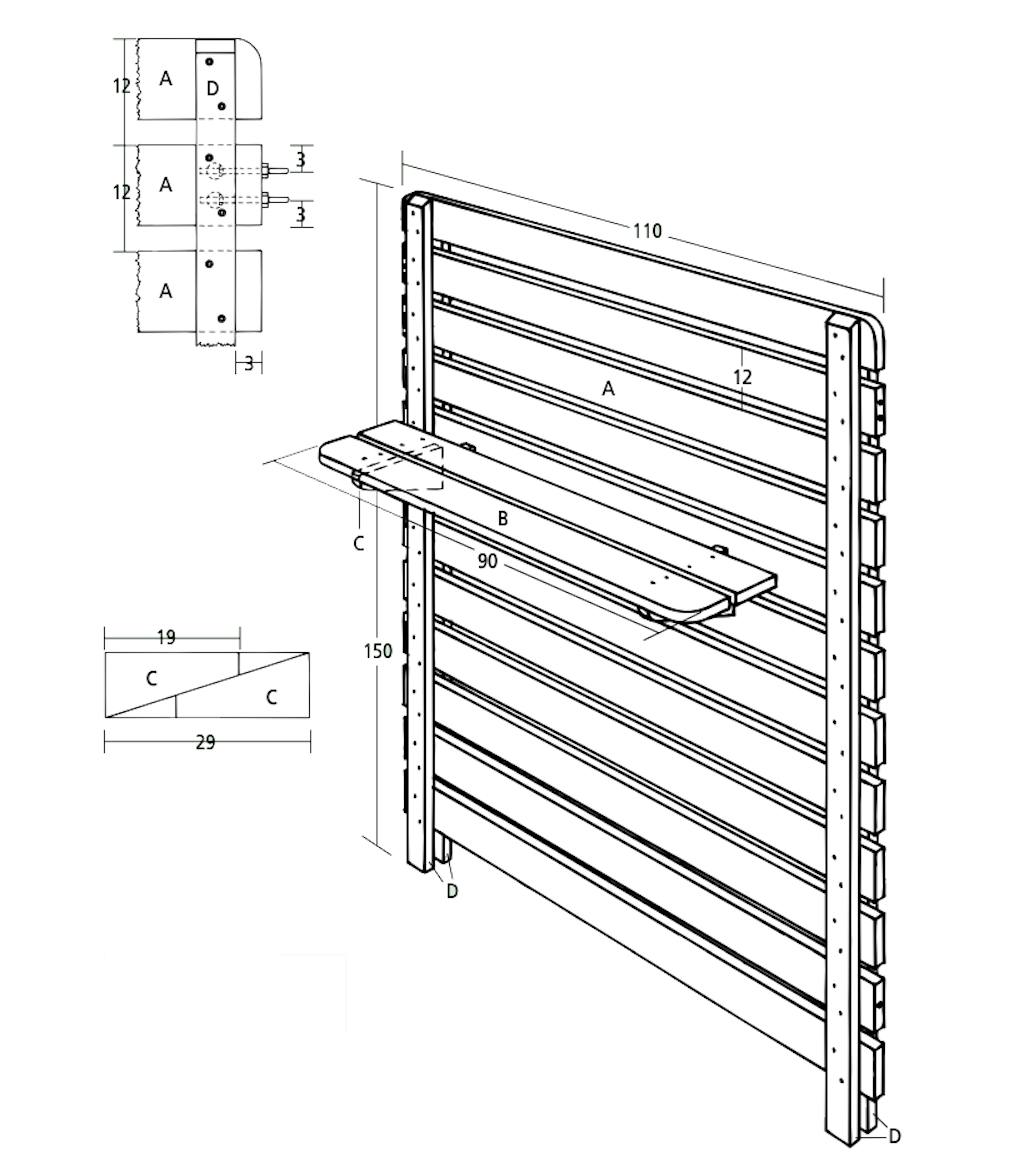

Tegning
Sett sammen hylla og legg den med bunnen opp. Kapp den ene armen på vinkelbeslagene så den bare er 2 cm lang. Skru dem fast under hylla
Når du stikker vinkelbeslagene inn i en sprekk, griper den tak ioverkanten på lamellen. Knekten støtter inn imot lamellen.

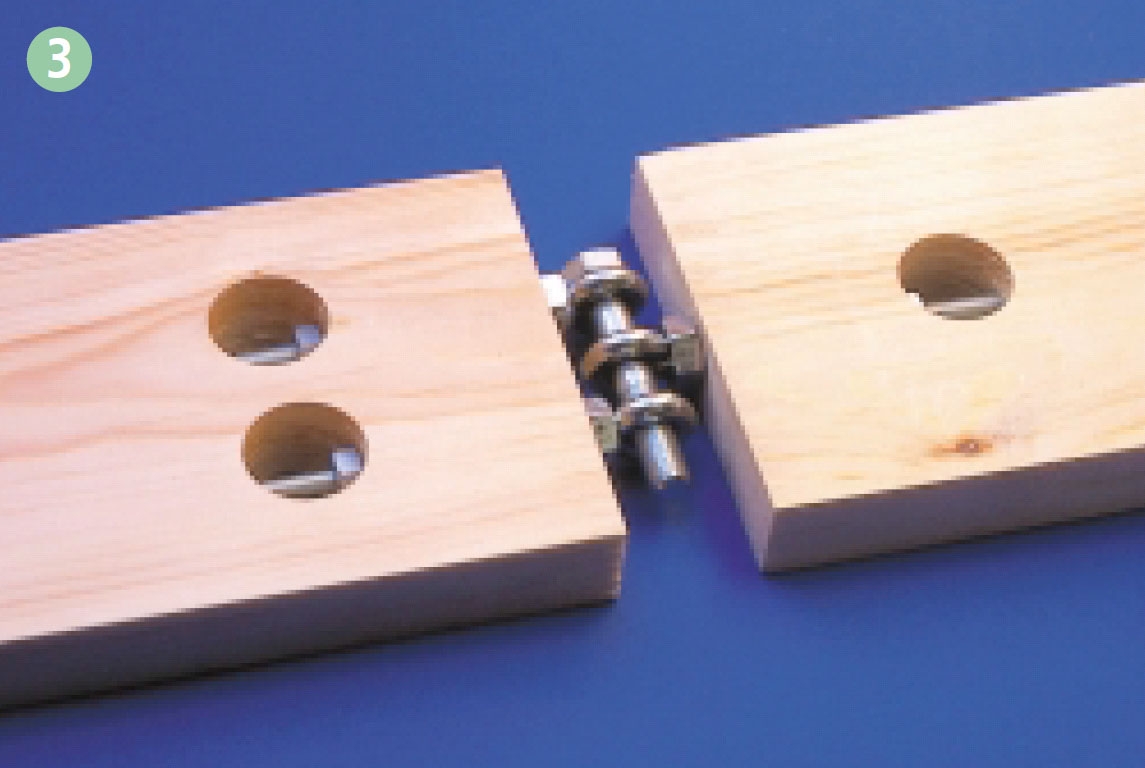

Tre øyebolter danner et hengsel. En enkel og robust løsning.
Her på det øverste høyre hjørnet av den midterste skjermen ser du at boltene står 3 cm fra henholdsvis over-og underkant av lamellen. Lamellene stikker også 3 cm ut over stolpene.
Lag de to hylleknektene av et 29 cm langt bord. Strek opp en diagonal strek på bordet og mål 19 cm inn fra hver ende.
