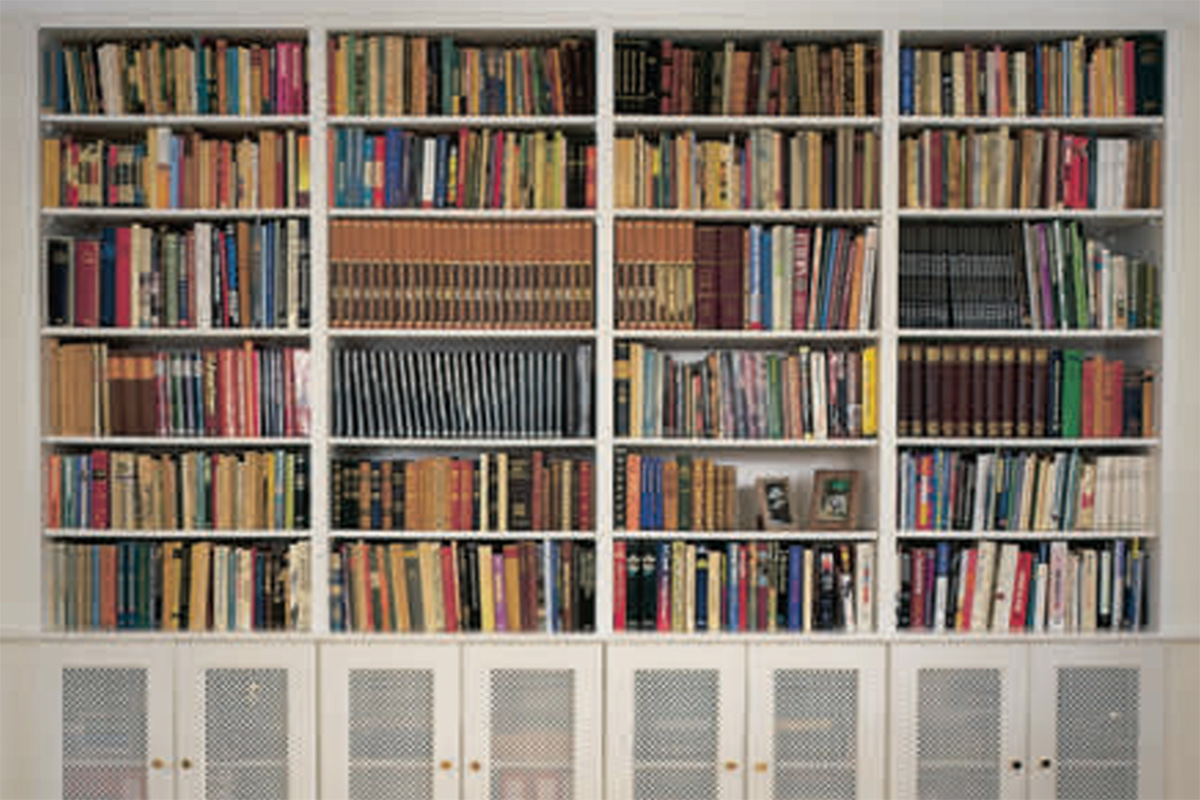

Det er tenkt på detaljene

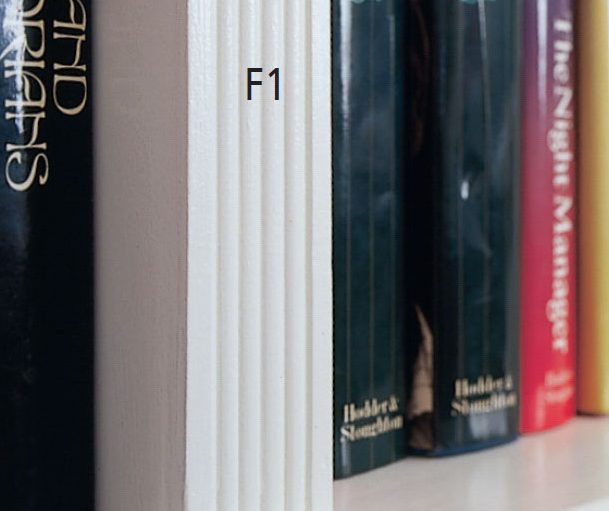

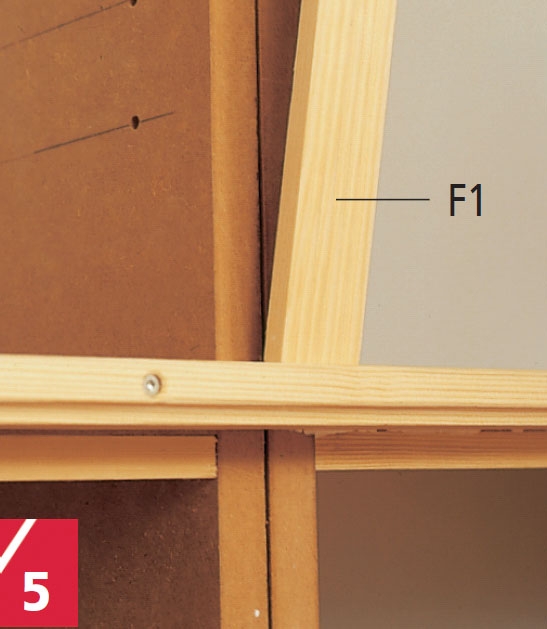

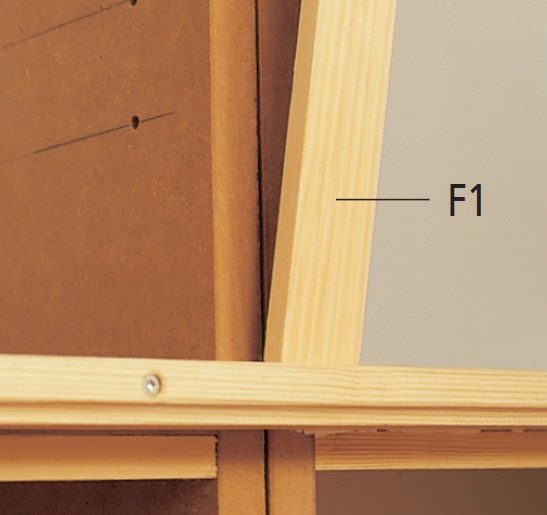

For å skjule den uunngåelige skjøten mellom de enkelte module-\ne - og for å slippe å skulle spark-le overgangen - monterte vi ei pro-\fillist som tilsvarer bredden på si-\dene på de to modulene. På samme måte har vi brukt skjulte hengsler med 90 graders åpning til dørene slik at disse kan sitte helt tett inn-til hylla.
Veiledning
01
Montering av hylla
4
Trinn

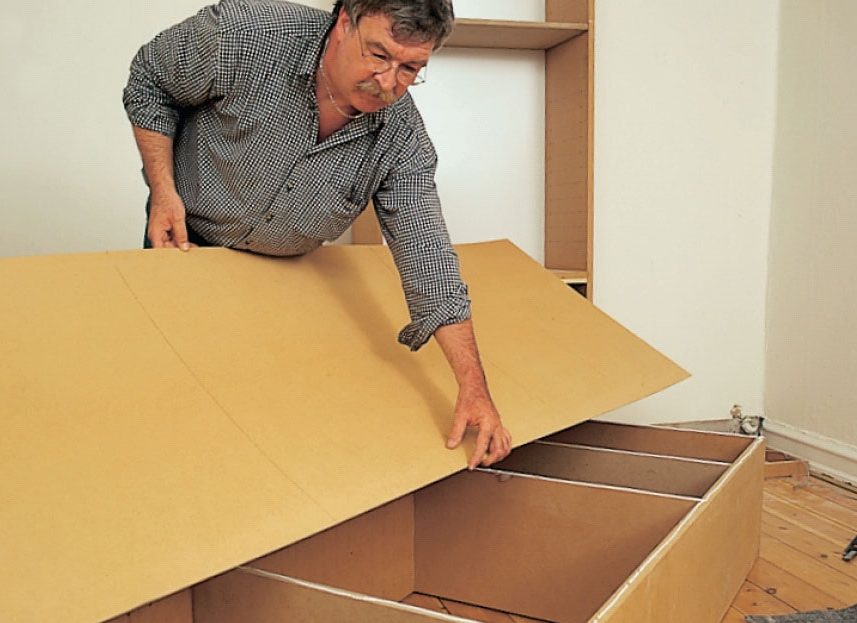

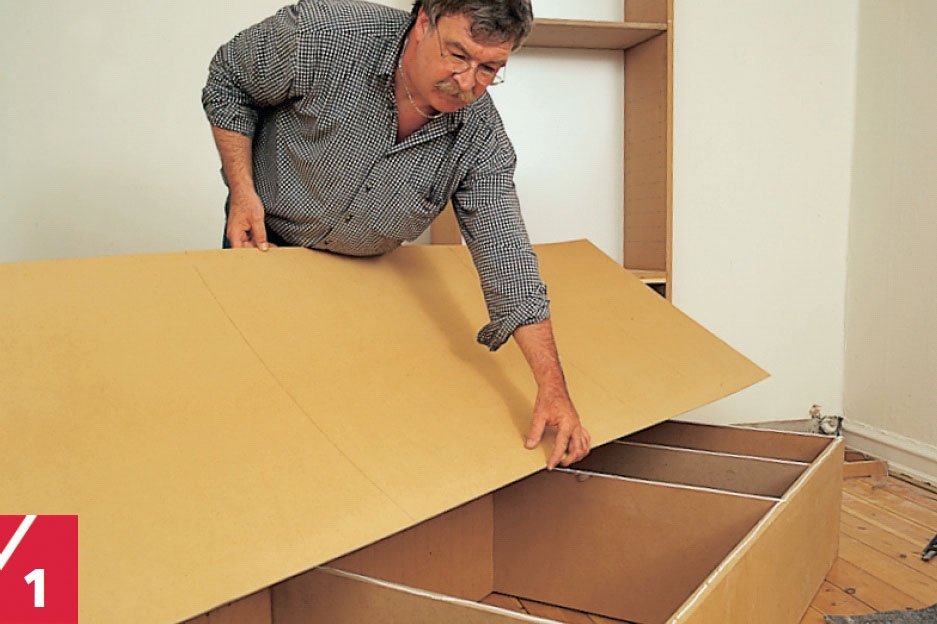

Bakkledningen (E) av 4 mm trefiberplate festes med spiker - eller 20 mm heftestifter (fra stiftemaskin) for hver 10 cm. Kontroller med en vinkel at hjørnene er rette når plata monteres.

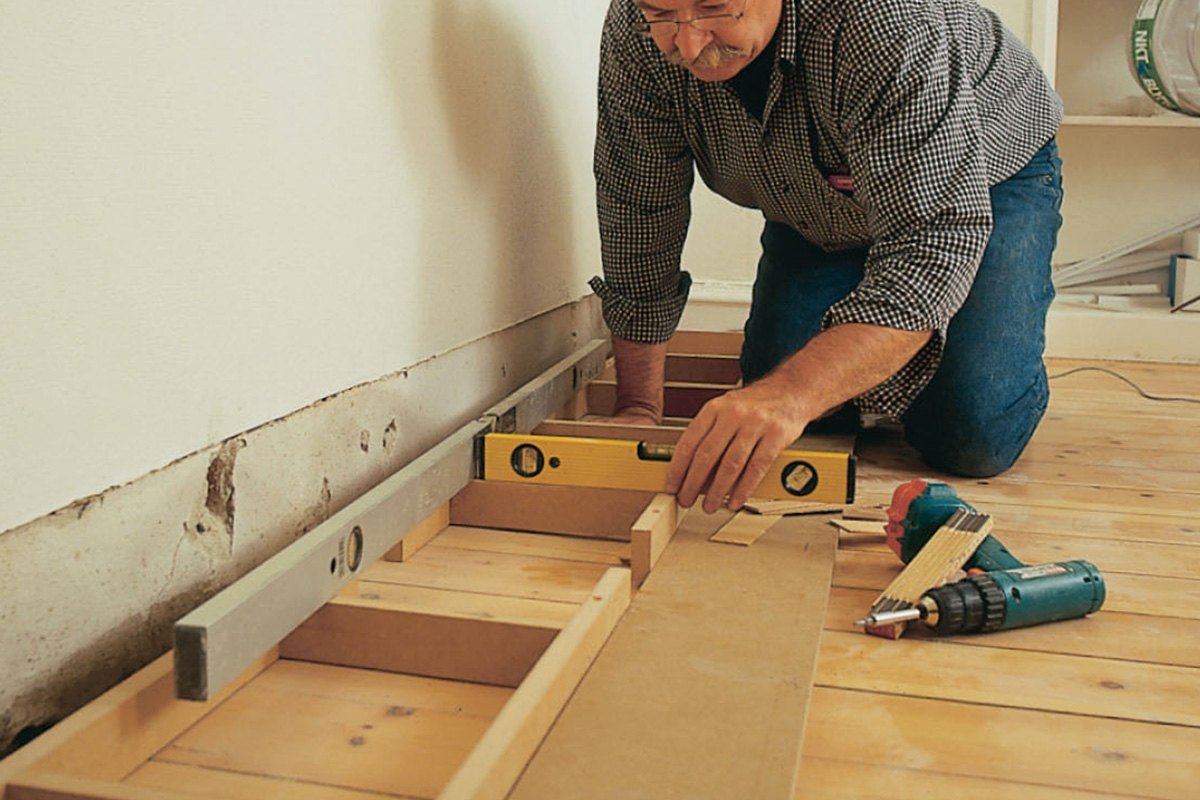

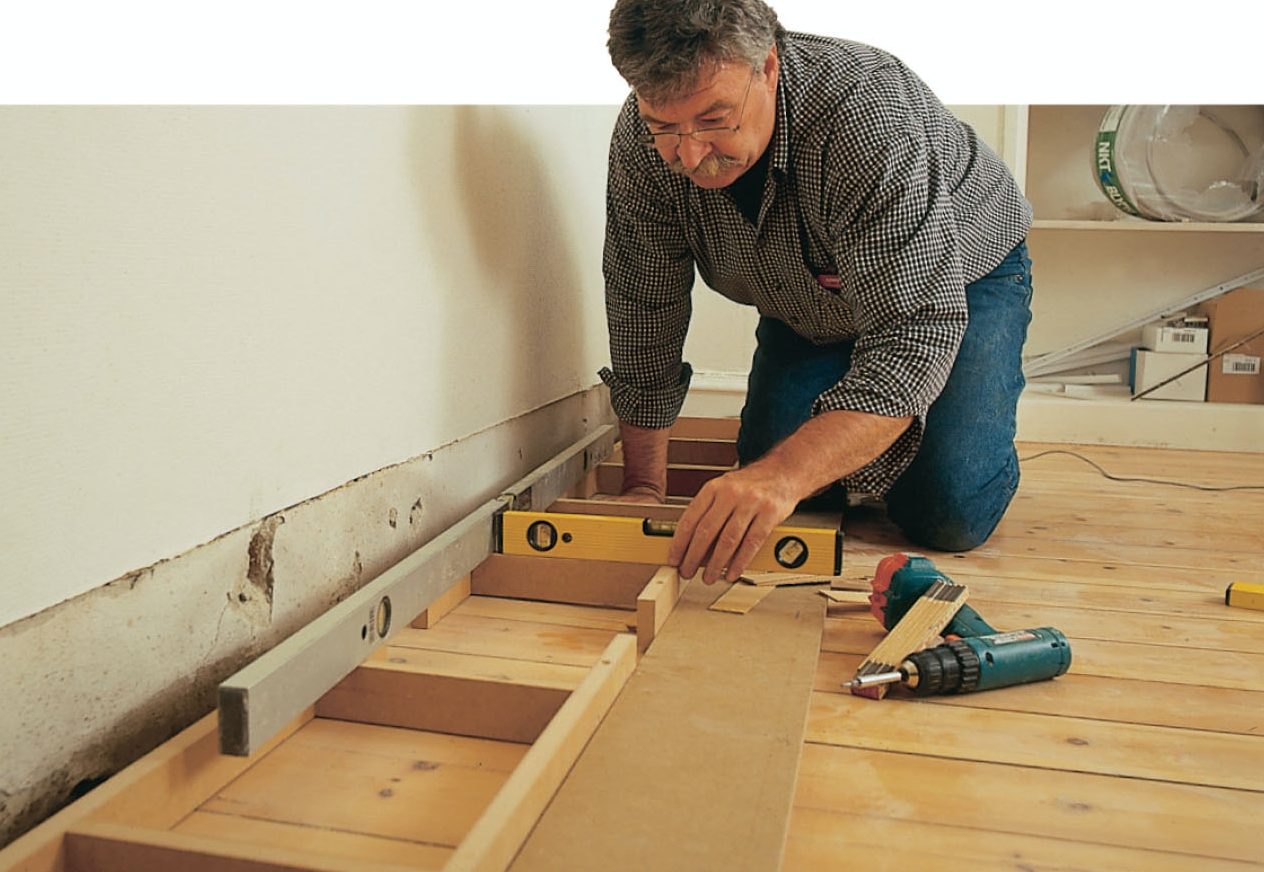

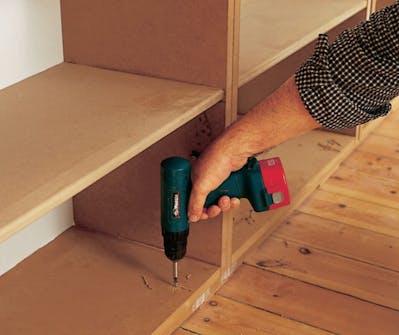

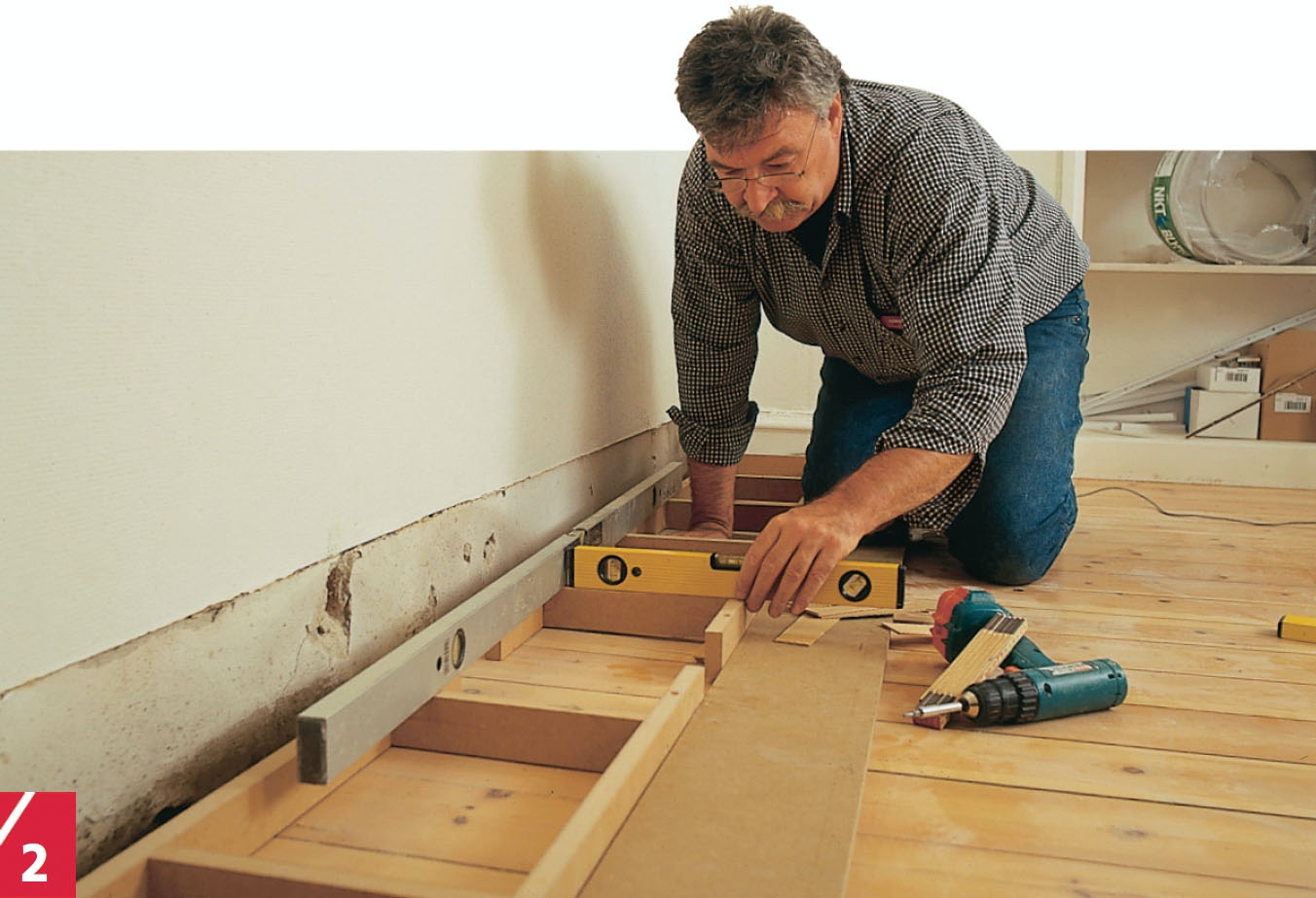

Sokkelen legges ut på gulvet slik at den er i vater. Er gulvet skjevt, rettes sokkelen opp med små biter av trefiberplate. Før sokkelen festes til gulvet med 4 x 80 mm skruer (husk forboring og forsenking), justeres den slik at den passer til bredden av rommet.

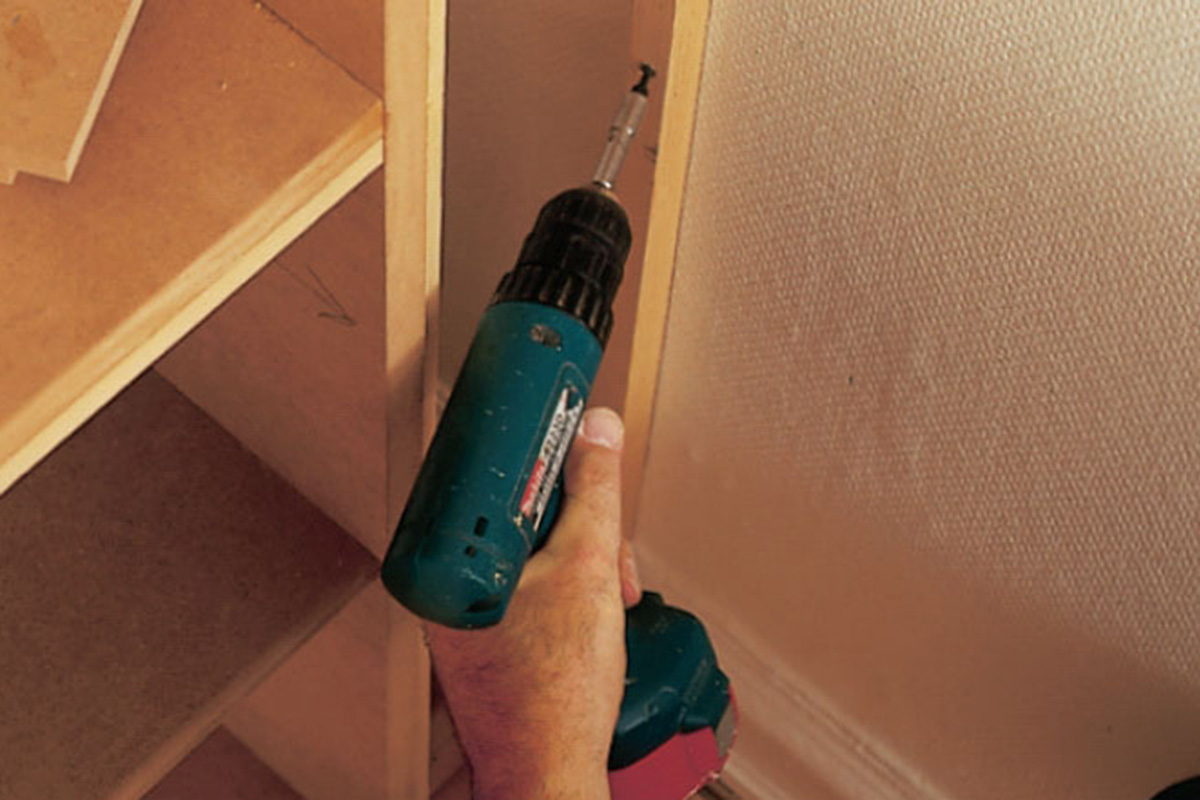

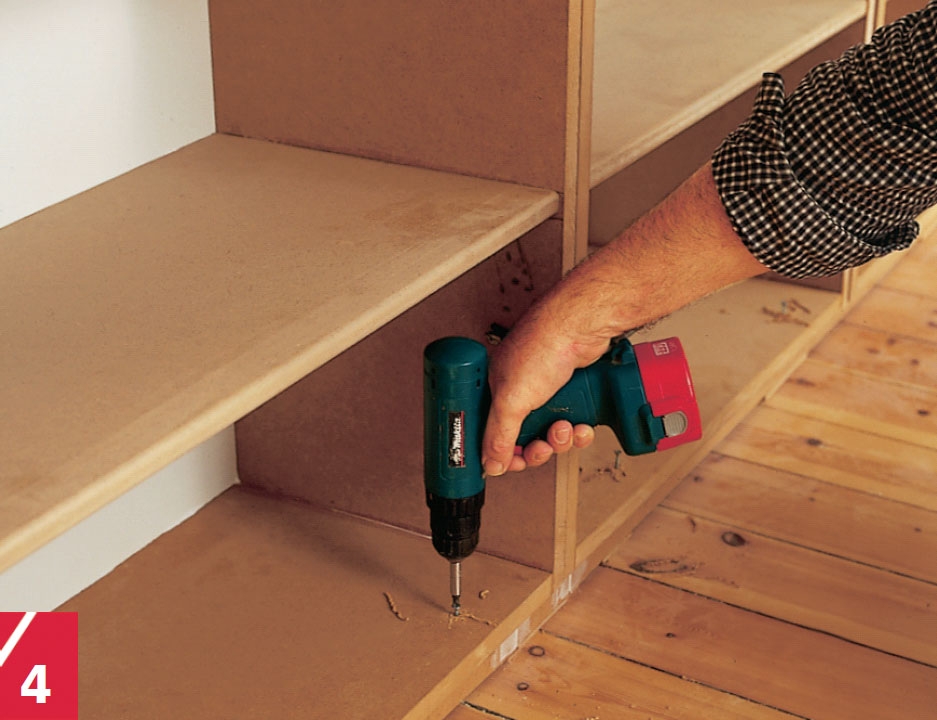

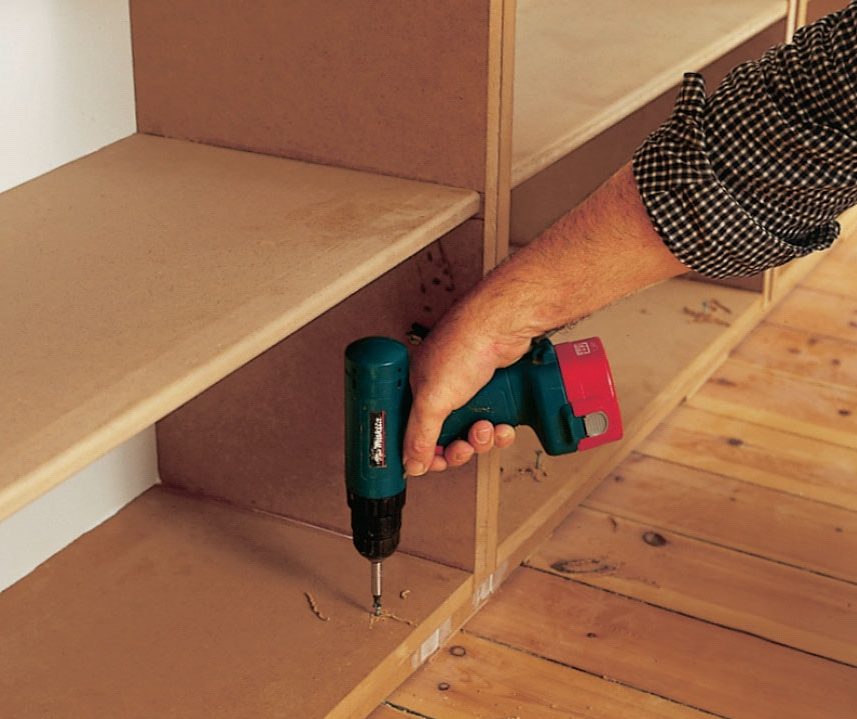

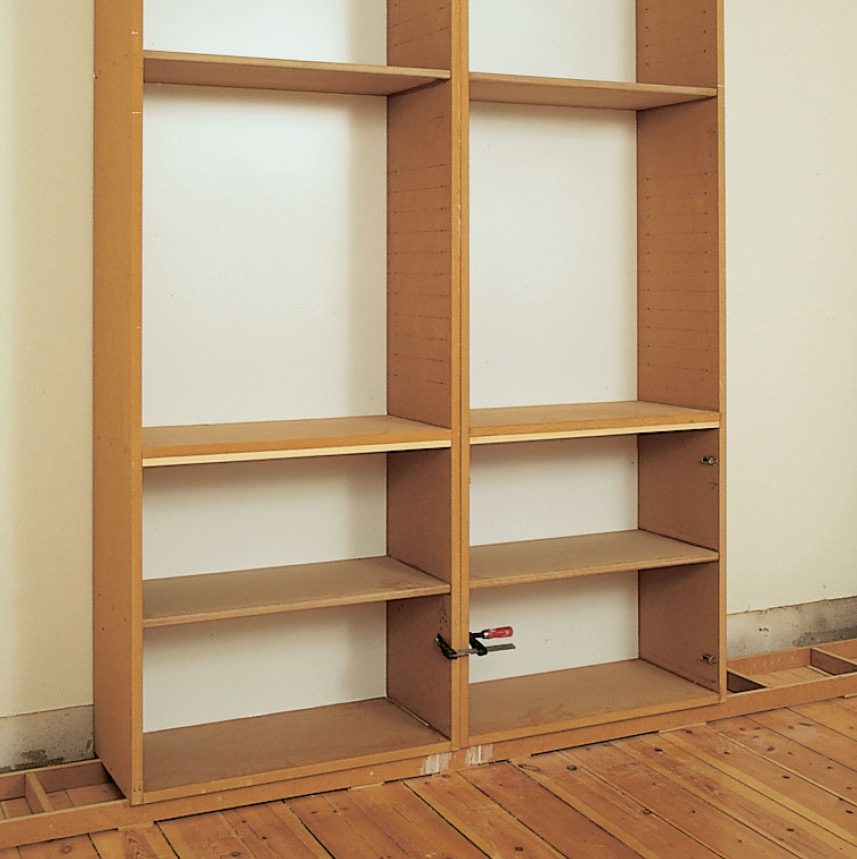

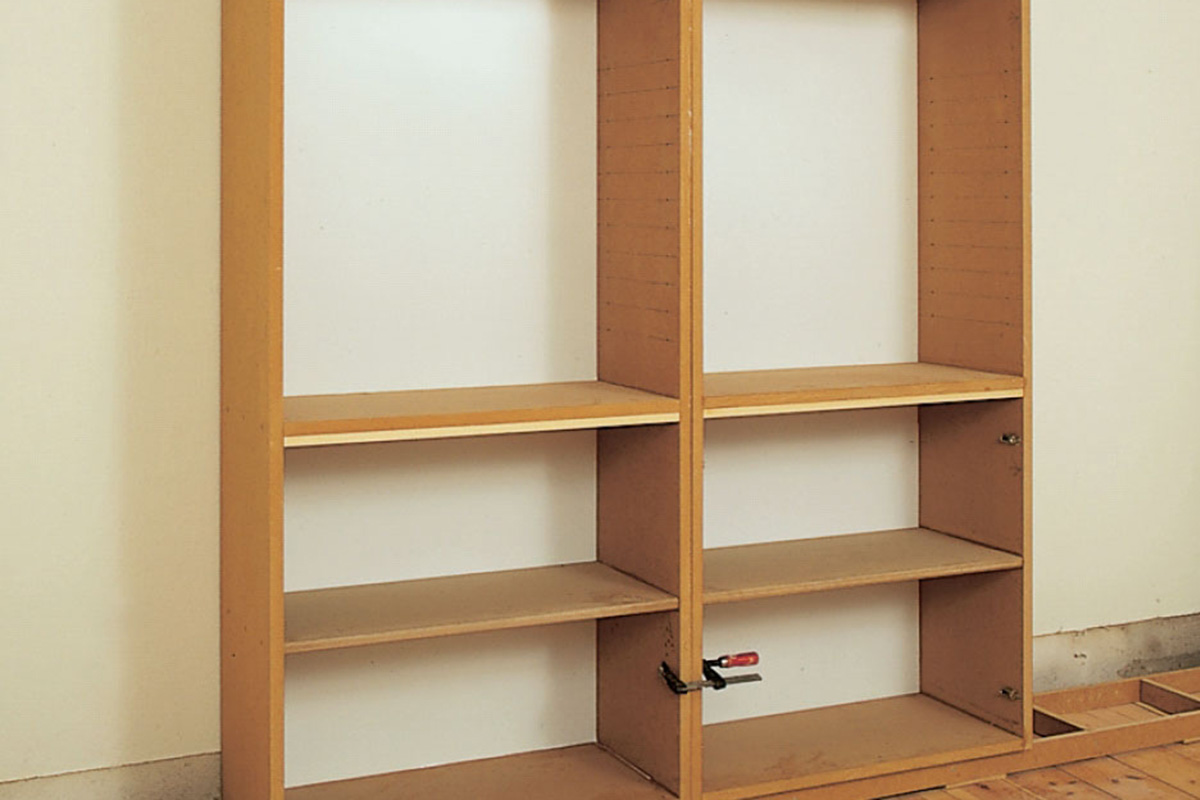

Mål ut fra hver side av veggen, og finn midten på sokkelen. Sett deretter to moduler opp på sokkelen, og plassér dem slik at skjøtene kommer nøyaktig på midten. Modulene festes side mot side med 4 x 35 mm skruer.
02
Inndekning mot veggene og himlingen
5
Trinn
Fordi de fire modulene ikke går helt inn til veggene og opp i himlingen - det er cirka 18 cm fra de ytterste modulene til veggen og cirka 19 cm fra toppen av hyl-la til himlingen - har vi foretatt en inn-dekning med 12 mm mdf-plate. Mot veg-gen monteres mdf-stykker (G) på 19,5 cm og mot himlingen stykker (H) på 19 cm.

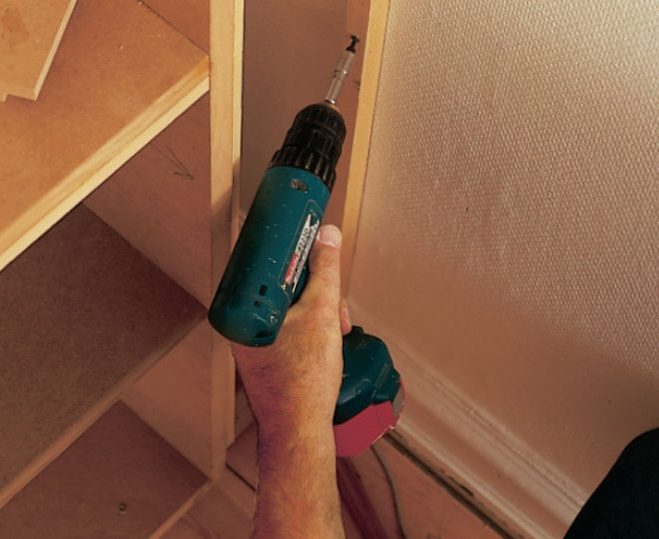

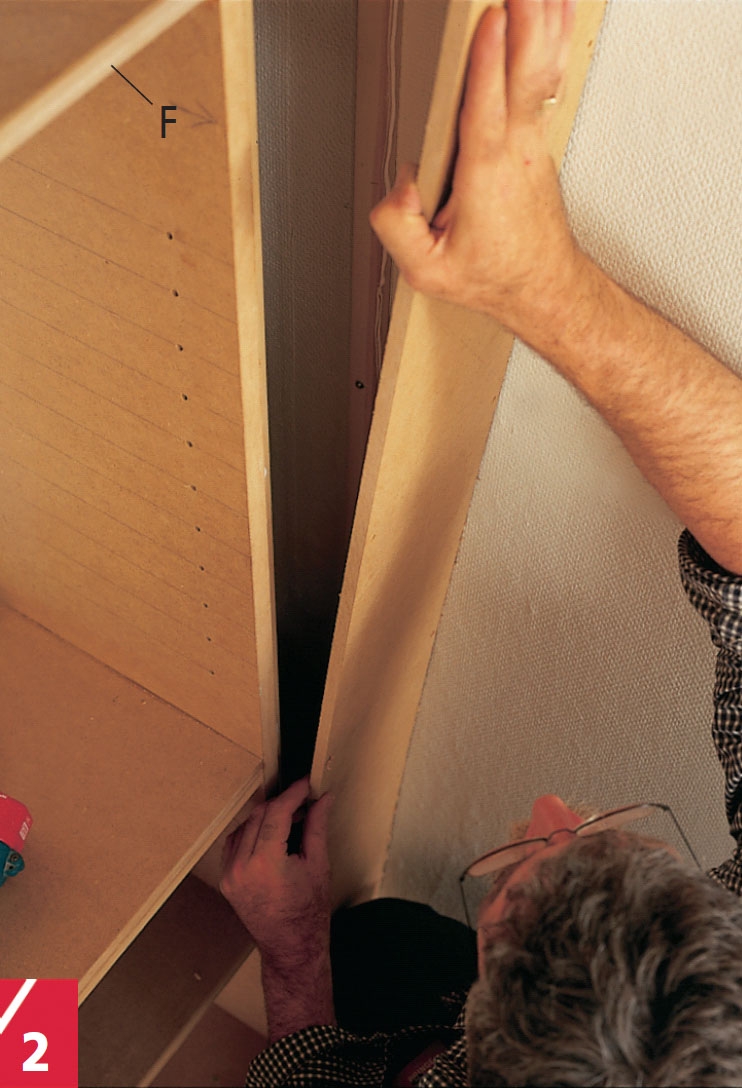

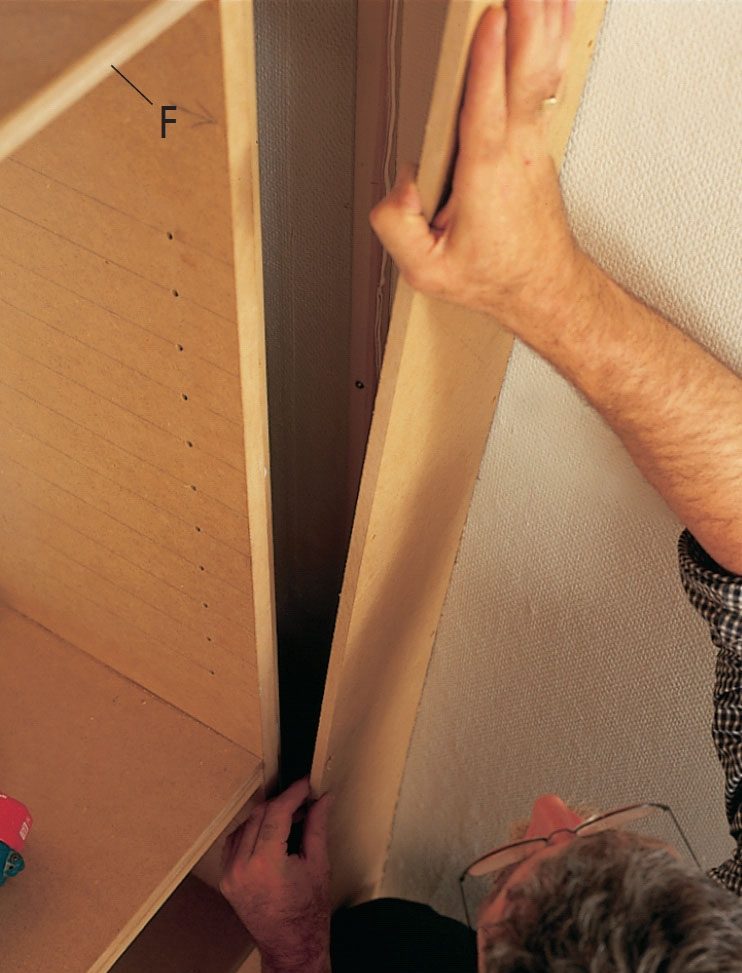

Inndekningen festes til 21 x 21 mm lister (J) med lim og skruer på de utvendige sidene av hylla, og på toppen, 12 mm fra framkanten. Tilsvarende lister festes i veggene og himlingen.

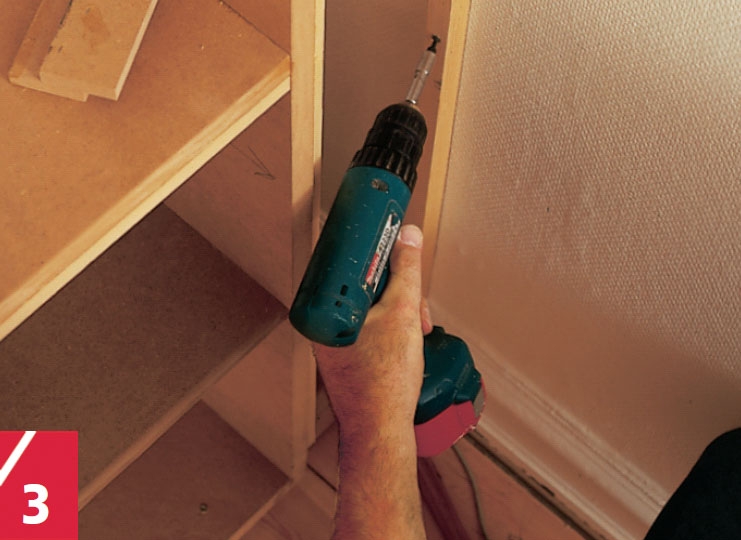

Inndekningsbordene tilpasses eventuelle skjevheter i veggene og himlingen samt rundt gulvlistene. Husk på at inndekningsbordene skal begynne fra overkanten av sokkelen.

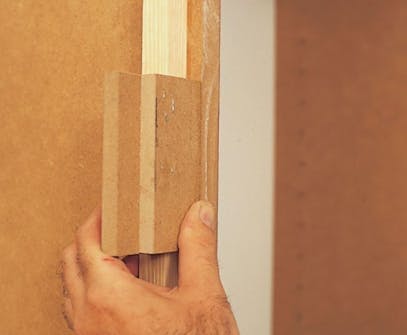

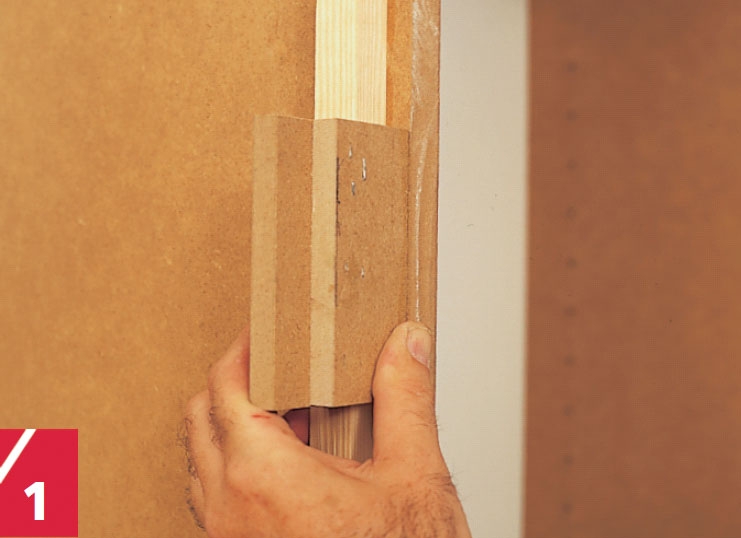

Inndekningen skal flukte nøyaktig med framkanten på hylla. Lag en spesialkloss oppmerkingen, og fest lista nøyaktig langs oppmerkingen.
Inndekningen tilpasses og festes til listene med lim og stifter. Der inn-dekningen støter sammen, legges ei plate bak skjøten. Den gjennomgående lista (F) er laget av 21 x 45 mm glattkant (høvlet furu). Den øverste kanten er lett avfaset, mens den nederste er profilert med et hulkiljern i en håndoverfres - den brukes også når dørene skal lages.
Listene (J) på veggen festes slik at de fluk-ter siden (A) på hylla. Sjekk at det flukter med et stykke 12 mm mdf-plate og en vinkel.

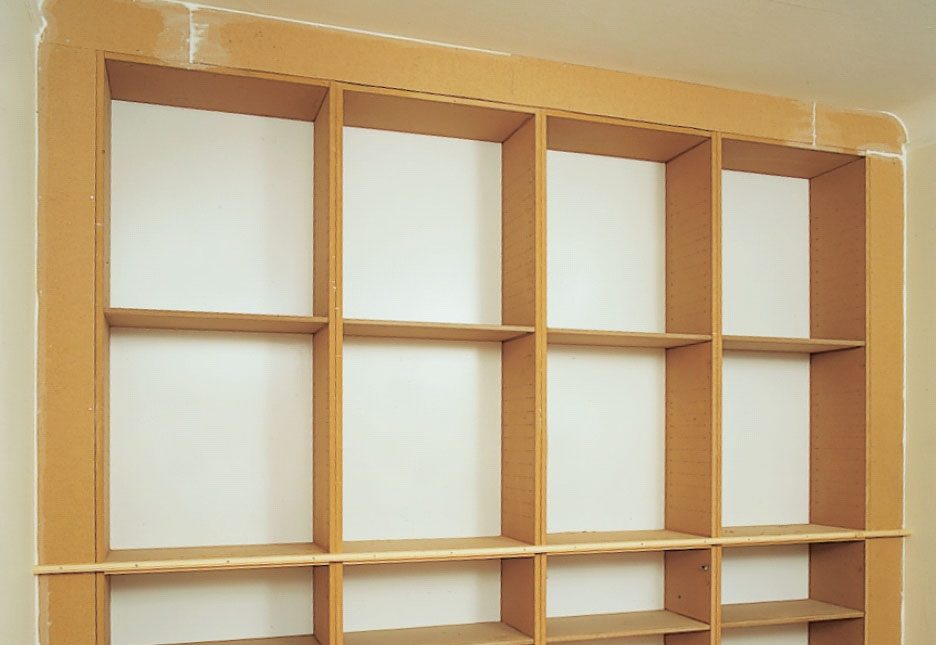

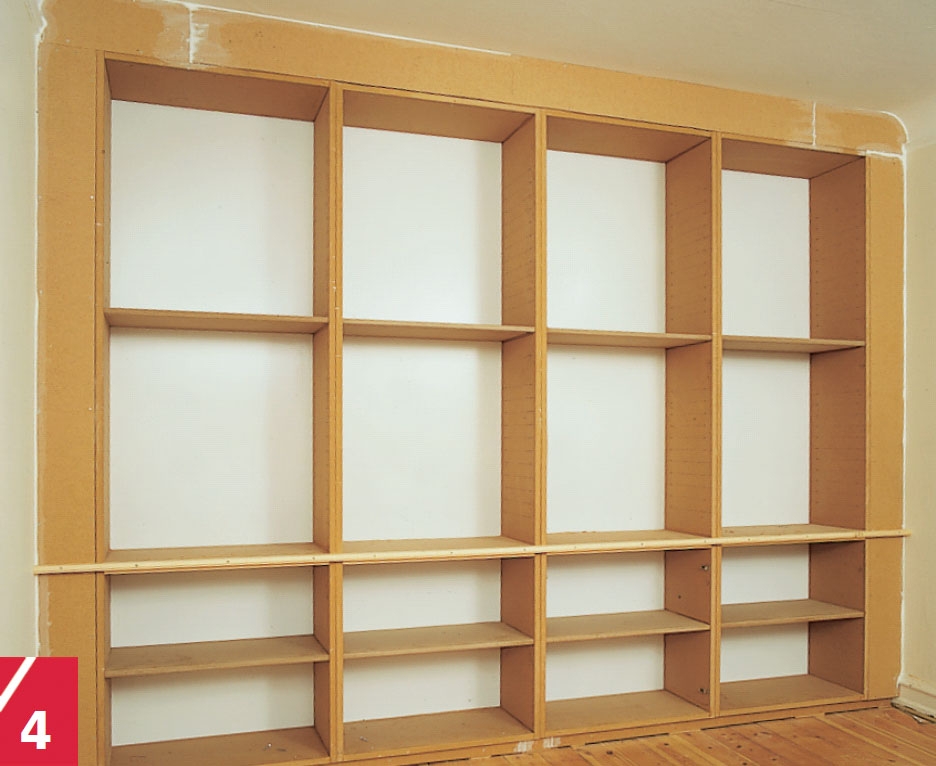

Hylla er nå satt sammen, og skjøtene i inndekningen og skruene sparklet med formtre (woodfiller). Legg mer-ke til hvordan den gjennomgående lista (F) som er festet i framkanten av den faste hylla (C), utgjør bunnen i hylla.
03

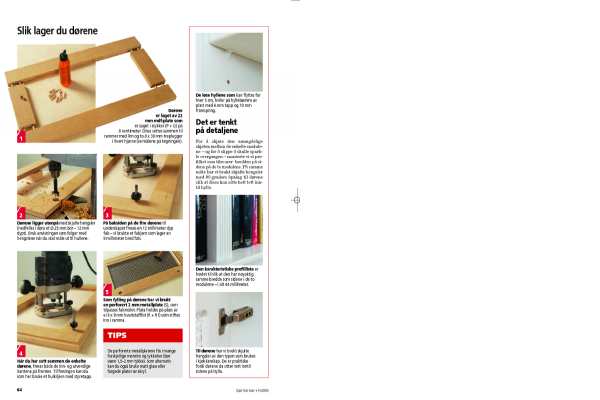

Slik lager du dørene
5
Trinn

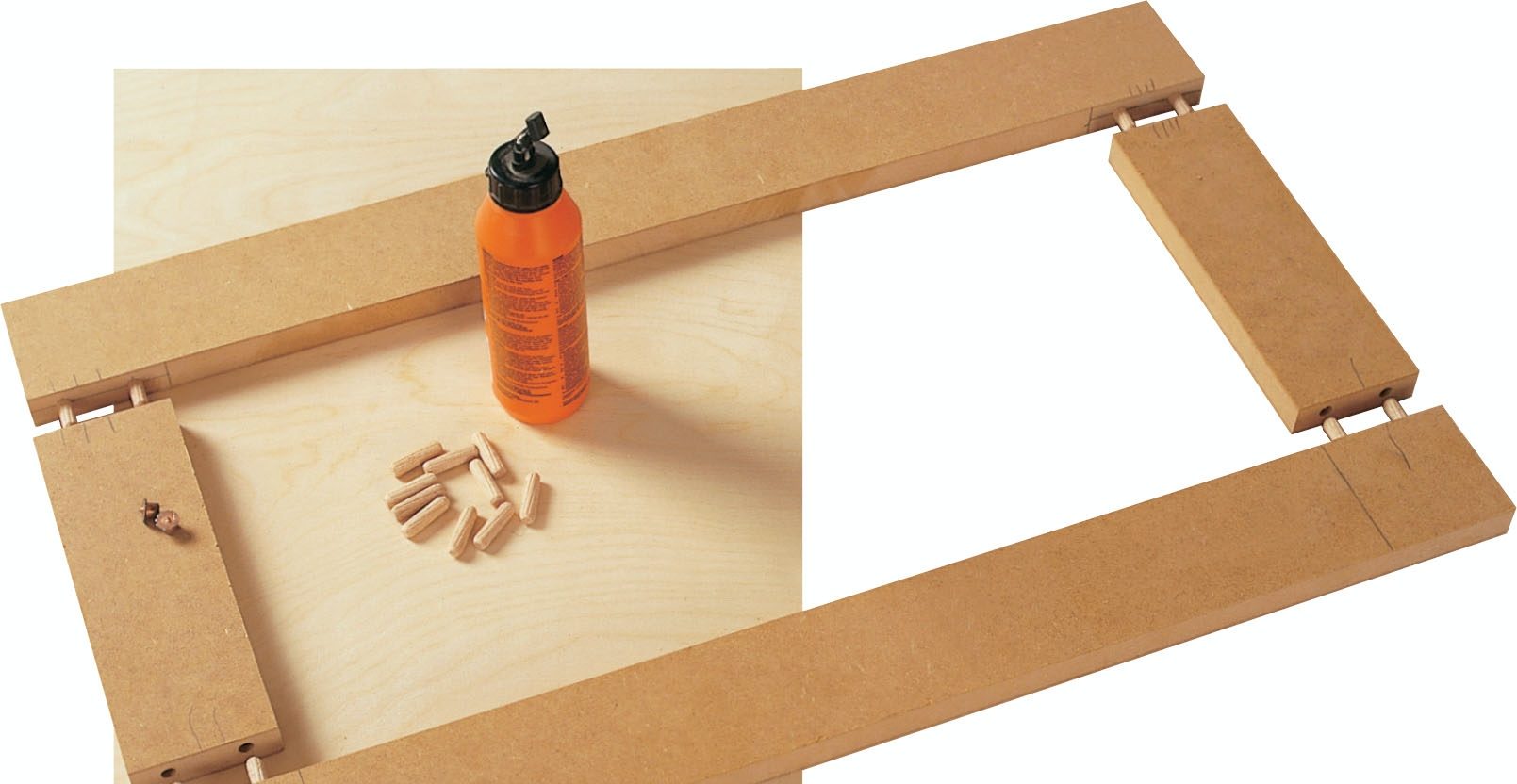

Dørene er laget av 22 mm mdf-plate som er saget i stykker (P + Q) på 8 centimeter. Disse settes sammen til rammer med lim og to 8 x 30 mm treplugger i hvert hjørne (se målene på tegningen).

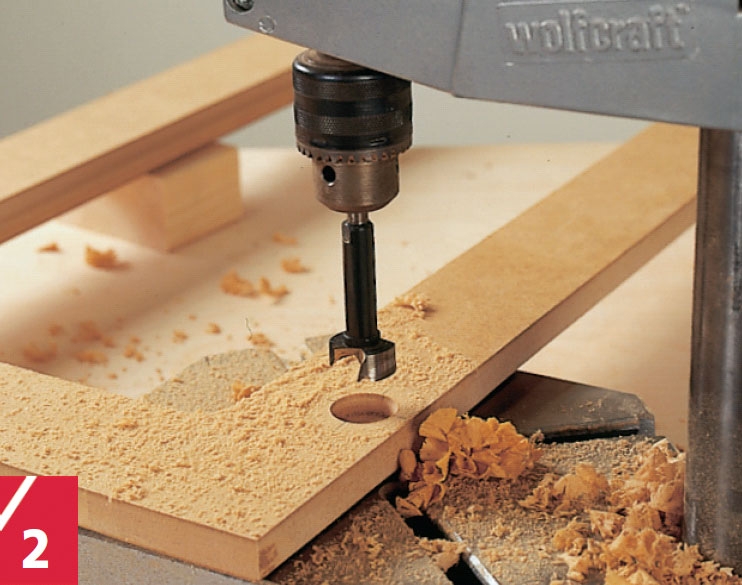

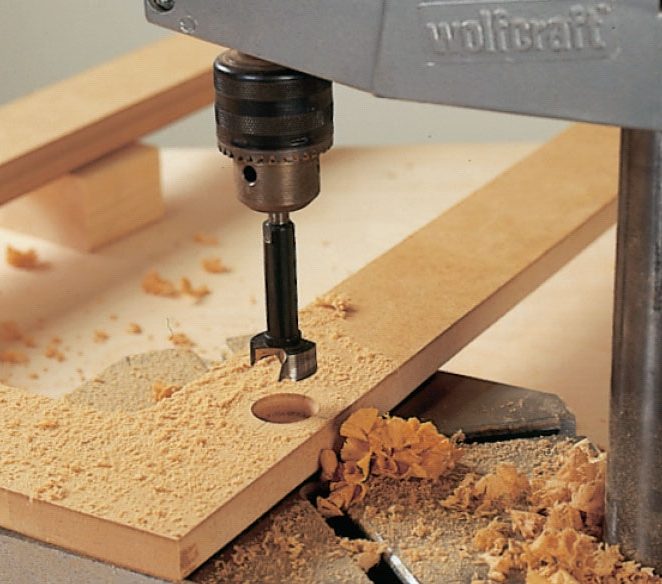

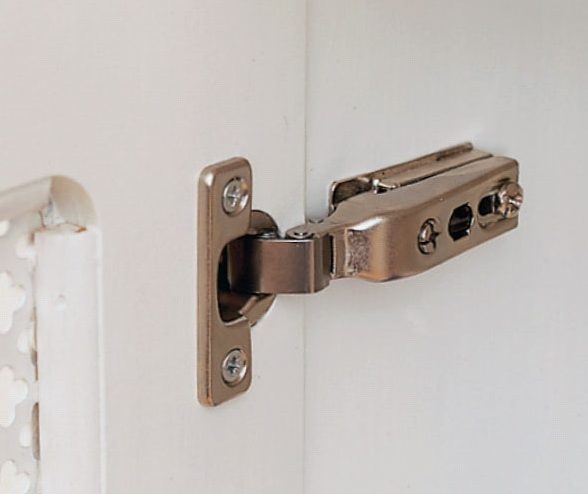

Dørene ligger utenpå med skjulte hengsler (nedfelles i døra et Ø 25 mm bor - 12 mm dypt). Bruk anvisningen som følger med hengslene når du skal måle ut til hullene.

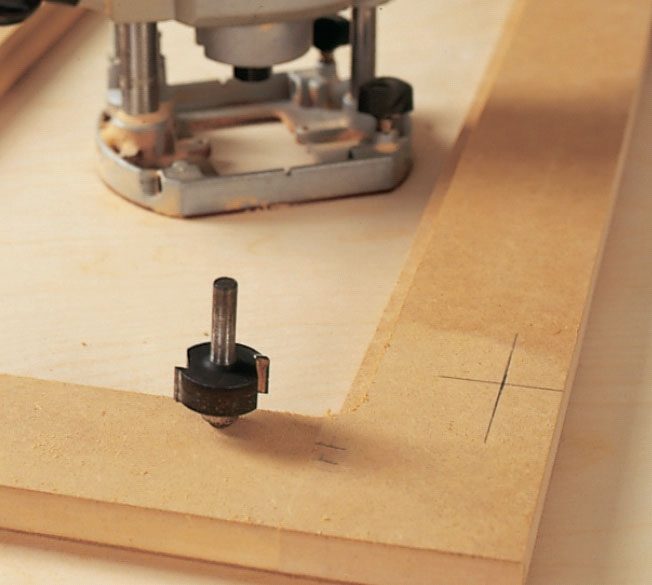

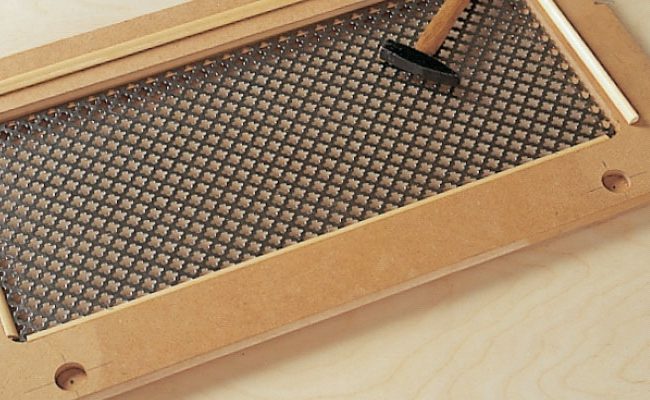

På baksiden på de fire dørene til underskapet freses en 12 millimeter dyp fals - vi brukte et falsjern som lager en 9 millimeter bred fals.

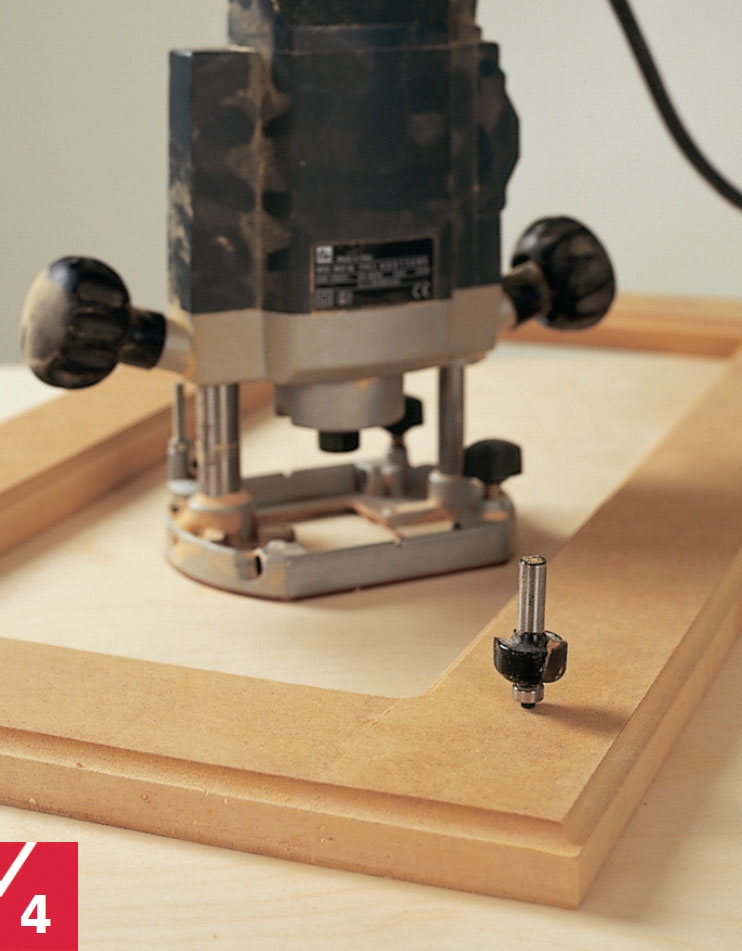

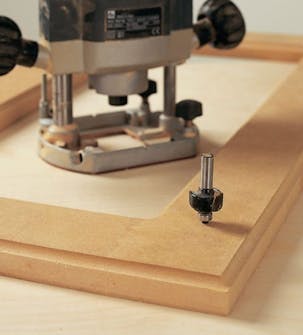

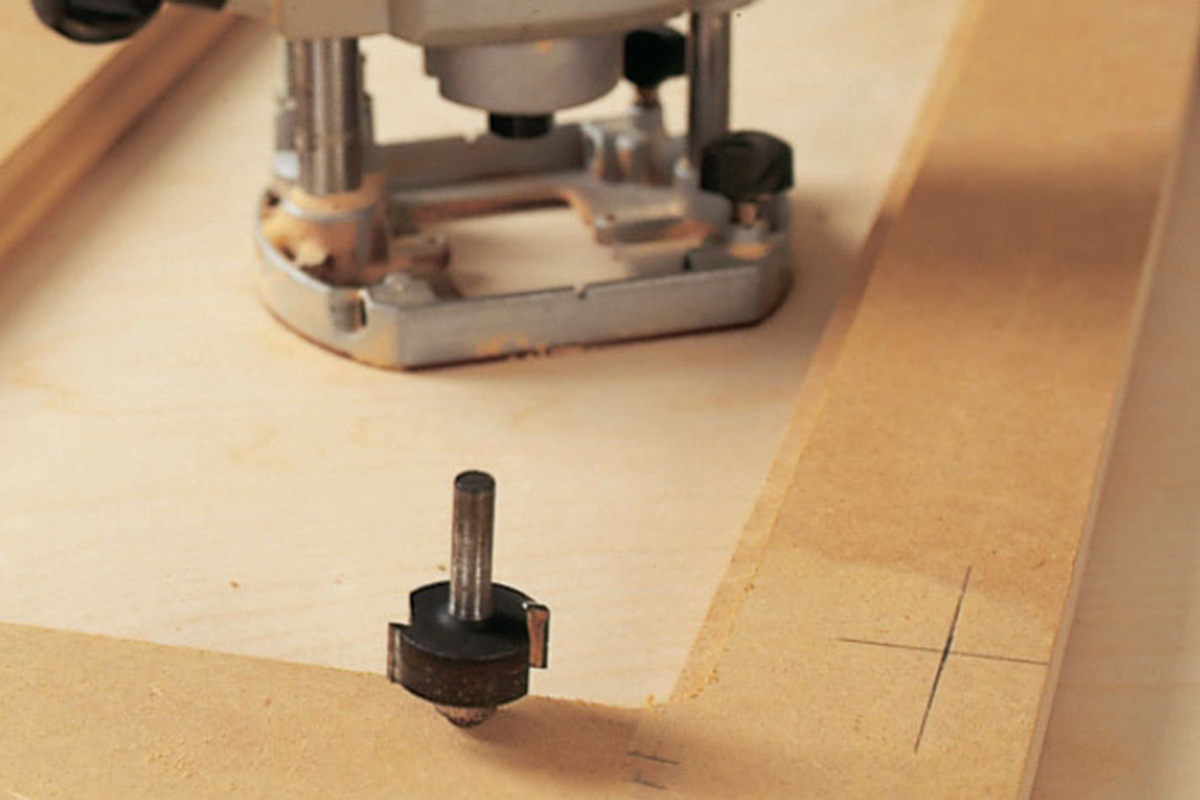

Når du har satt sammen de enkelte dørene, freses både de inn- og utvendige kantene på fronten. Til fresingen kan du som her bruke et hulkiljern med styretapp.
Materialer
– TIL FIRE HYLLEMODULER:
22 mm mdf-plate:
• 8 sider (A) á 35 x 231,6 cm
• 8 x bunn/topp (B) á 35 x 75 cm
• 12 hyller (C) á 35 x 70,6 cm
– til sokkelen:
• 4 sider (K) á 5 x 167 cm
• 8 tverrstykker (L) á 5 x 27,6 cm
• 2 lasker (N) á 5 x 40 cm
• 2 deksler (M) á 5 x 10 cm
– til dører:
• 16 sider (P) á 8 x 69 cm
• 16 sider (Q) á 8 x 21 cm
19 mm mdf-plate:
• 16 løse hyller á 35 x 70,3 cm
12 mm mdf-plater til inndekning:
• 2 sider (G) á 19,5 x 236 cm
• 1 overligger (H),19 x 244 cm
• 2 overliggere (H1) á 19 x 47,5 cm
21 x 21 mm glattkant:
• 4 anslagslister (D) á 70,6 cm
• Inndekningslister (J), ca. 17 meter
21 x 45 mm glattkant:
• 1 frontbord (F), 308 cm
9 x 9 mm kvartstafflist:
• 16 anslagslister (R) á 22,8 cm
• 16 anslagslister (R1) á 54,8 cm
• Profillist (F1), 9 x 45 mm
• 4 mm trefiberplate (E) til bakkledning, 236 x 308 cm
Dessuten:

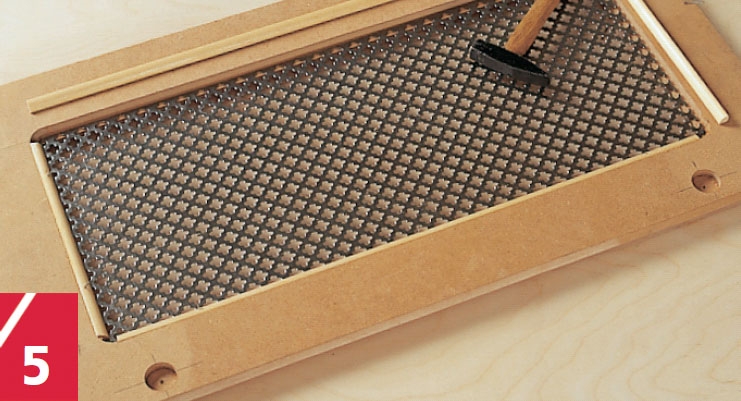

• 8 perforerte metallplater (S) – «Kløverblad» (mønster 1-020) – á 22,5 x 54,5 x 0,2 cm
• 16 skjulte hengsler (f.eks.Euromat)
• 64 hyllebærere (6/10 mm)
• 8 håndtak/knotter
• Skruer, 4 x 35 mm, 4 x 50 mm, 4 x 60 mm og 4 x 80 mm
• Spiker/stifter/heftestift (20 mm)/
• Trelim
• Slipepapir
• Formtre eller sparkelmasse
• Grunning og maling (vannbasert)
Tidsforbruk
Ei ukes tid
Pris
Cirka 5000 kroner

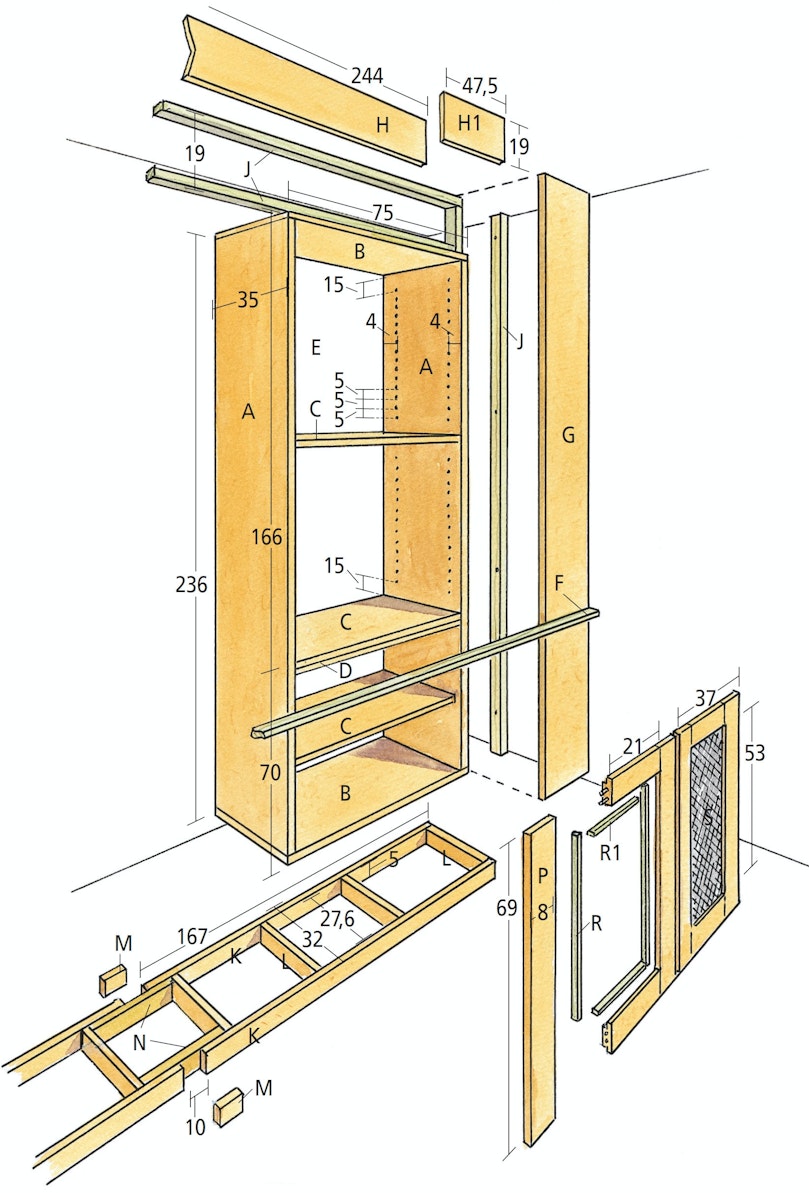

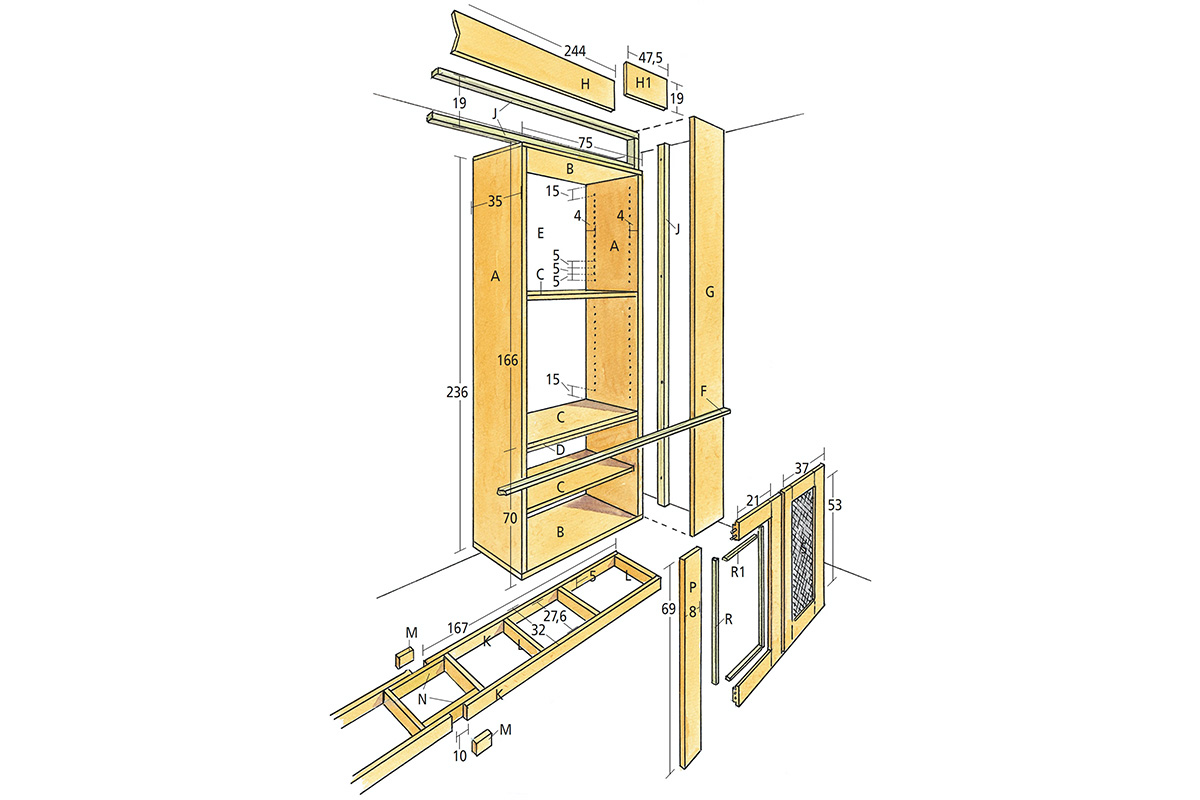

Tegning

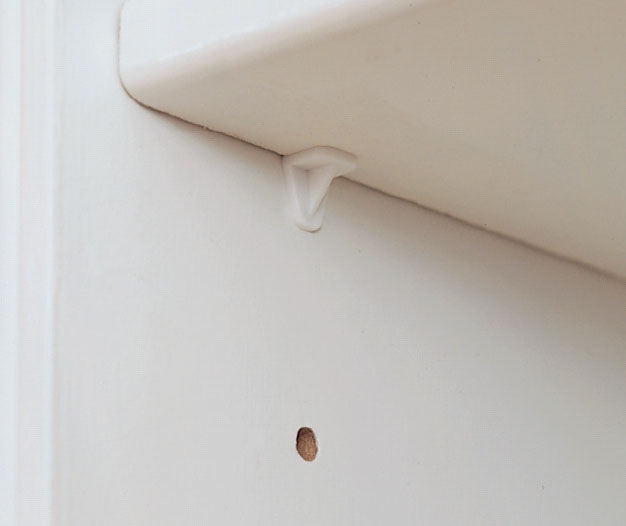

Sidene (A) sages på mål (35 x 231,6 cm). Samtidig måler du ut til de løse hyllene - 4 cm inn fra fram- og bakkanten, 15 cm fra topp og bunn (hylle-avstand = 5 cm). Fordi hyllebærerne har 6 mm tapp, bores ett hull som er en cm dypt med et 6 mm bor. Bunn og topplate (B) sages på 35 x 75 cm av 22 mm mdf-plate og festes til sidene med lim og 4 x 60 mm skruer - tre skruer i hver sammenføyning.
Sokkelen som kan justeres i lengden, skjøtes med to lasker av mdf-plate (N). Hullet i fram- og bakkanten dekkes med ei mdf-plate (M).
Framkanten over døra blir Q lukket med ei gjennomgående list (F) når hylla er satt opp.
