Veiledning
01
Monteringsplate
5
Trinn
Du skal bruke et solid arbeidsbord, som du synes det er greit å sage hull i. Dernest skal du bruke en monteringsplate av 6 mm kryssfinér, som skal passe nøyaktig ned i hullet. På undersiden av denne løse platen monterer du sirkelsagen - dermed har du bygget en bordsirkelsag.
Sagen festes på monteringsplaten med maskinskruer og vingemuttere, slik at du enkelt kan avmontere maskinen. Du kan også velge å avmontere både sag og plate. Legg en blendplate i hullet, slik at verktøyet ikke ramler gjennom bordet.

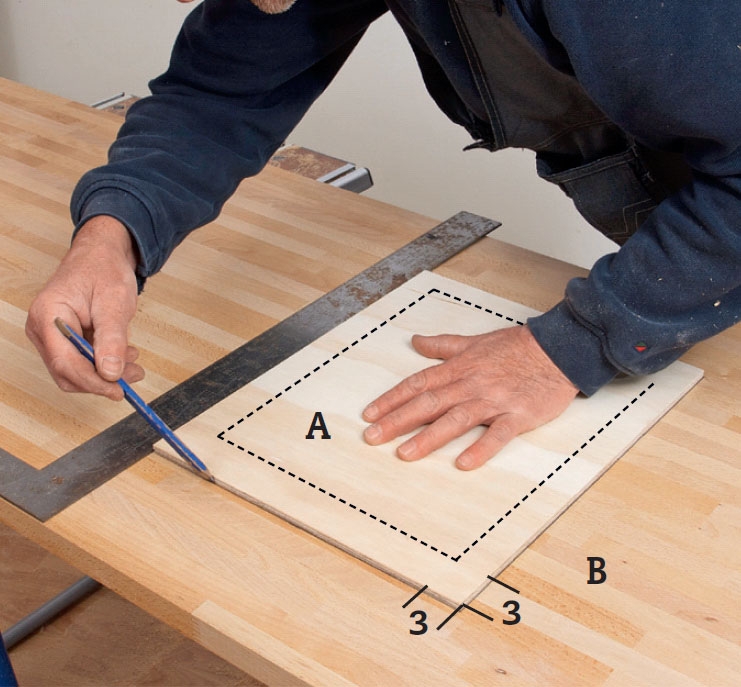

Legg en monteringsplate (A) på bordplaten (B), og strek opp rundt den. Monteringsplaten skal være så stor at den når 3 cm utenfor sagens såle og motor.
Skjær ut hullet i bordplaten med en stikksag. Skjær hele veien rundt like innenfor streken. TIPS: Du kan evt. sage nedenfra; da unngår du at platen flises opp på oversiden.

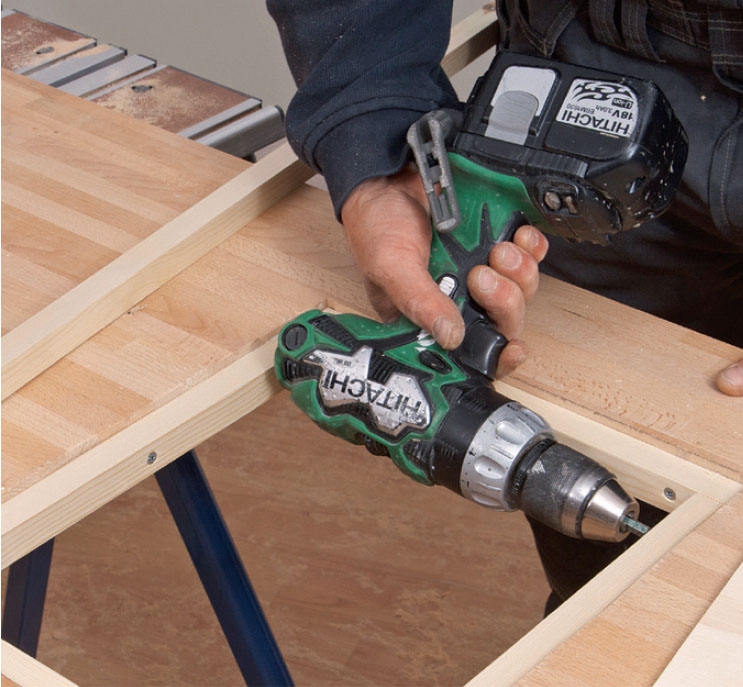

Lim og skru fast støttelister (C) langs kanten. De skal trekkes 6 mm ned fra bordplaten, slik at monterings-platen kan komme i nivå med bordet.

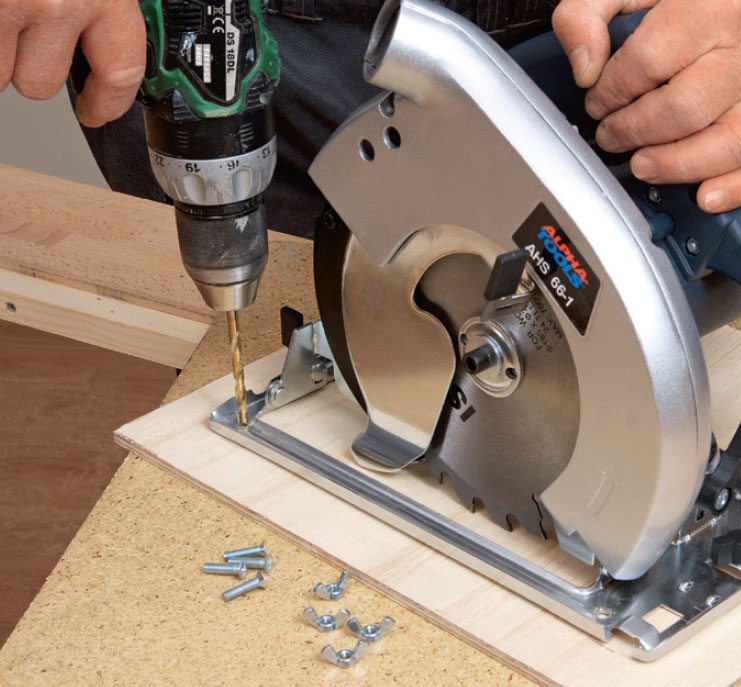

Press sirkelsagens såle ned mot monteringsplaten (A), og bor et 5 mm hull i hvert hjørne. Merk opp sprekken til blad og spaltekniv, og skjær den ut med stikksagen.
Legg monteringsplaten med sirkelsagen i hullet ibordplaten. Fest monteringsplaten med skruer ned i støttelistene. Husk å undersenke skruene, slik at de ikke sitter i veien.
02
Beskyttelsesskinne
4
Trinn
Et sirkelsagblad som stikker rett opp av en bordplate er veldig farlig. Derfor skal du lage en beskyttelse som spennes fast på spaltekniven og dekker sagbladets tenner. Beskyttelsen består av en stor treklemme, som du lager av to lister. Den nederste sages delvis gjennom på langs, den øverste limes fast oppå. Dermed kan den nederste delen spennes fast rundt spaltekniven, mens den øverste delen dekker tennene på sagbladet.
Før du lager beskyttelsen er du nødt til å lage et anlegg - ellers får du problemer med å sage den smale listen på langs. Vi viser hvordan du gjør det her.
Start med å lage et anlegg ved å spenne fast en styrelist (D) på bladet. Legg lim på anslagslisten (E), og press den inn mot bordkanten, mens du spenner den fast på styrelisten nedenfra. La limet tørke, og anlegget ditt er klart til bruk.

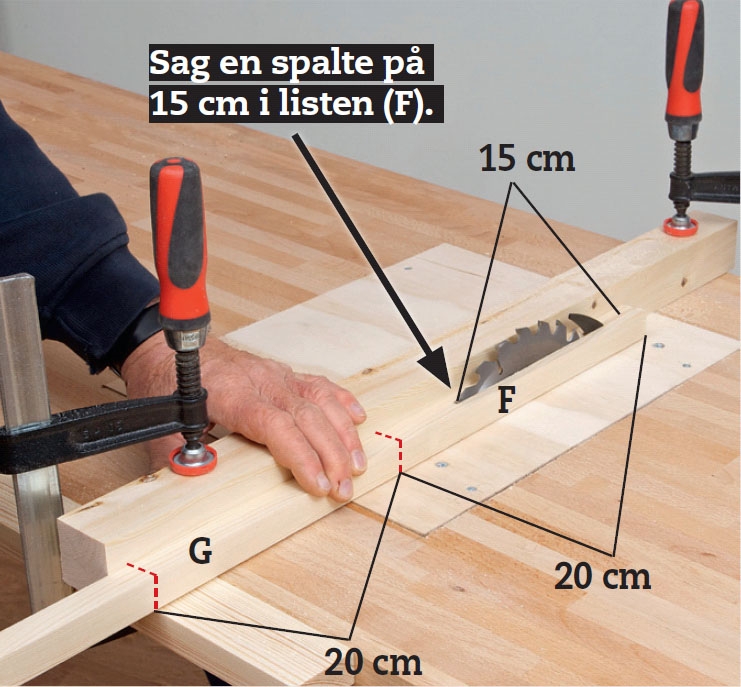

Flytt anlegget, og lag beskyttelses-listene. Skjær to beskyttelseslister (F) og (G) på 20 cm hver, og skjær et 15 cm snitt på langs gjennom (F).

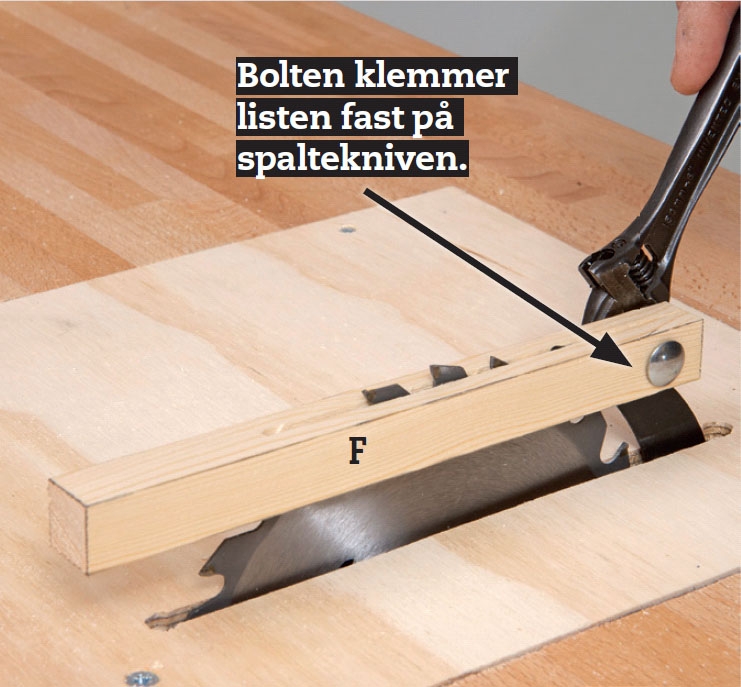

Nederste list (F) monteres. Bor først et 5 mm hull i listen gjennom den siden som er snittet opp. Sett en bolt i hullet, og spenn listen fast på spaltekniven med en mutter.

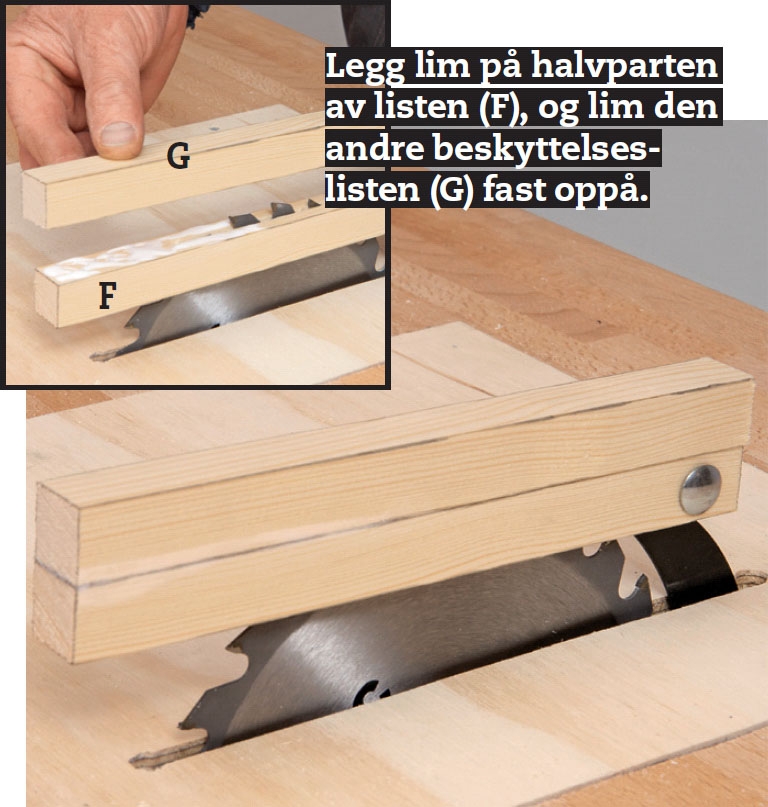

Lim den øverste beskyttelseslisten (G) fast på (F). Dermed er bladet dekket, og du er beskyttet fra bladet. Den nederste listen fjærer, slik at den kan klemme hardt rundt spaltekniven.
Materialer
6 mm kryssfinér:
• 1 monteringsplate (A), her 30 x 36 cm
21 x 21 mm glattkant furu:
• 1,3 m støttelist (C)
• 2 beskyttelseslister, (F) og (G) a 20 cm
21 x 45 mm glattkant furu:
• 1 anslagslist (E), 30 cm (ikke vist på tegn. )
48 x 48 mm firkantlekt
• 1 styrelist (D), 75 cm (ikke vist på tegn.)
Dessuten:
• Min. 22 mm tykk bordplate (B) • Lim
• 4 x 20 mm skruer • 4 x 40 mm skruer
• 4 stk. 5 x 20 mm maskinskruer med vingemutter • 5 x 30 mm bolter.
Tidsforbruk
2-4 timer
Pris
Cirka 250 kroner eksklusive arbeidsbenk og sirkelsag.
Vanskelighetsgrad
Middels. Det vanskeligste er å sage et helt nøyaktig hull til monteringsplaten.

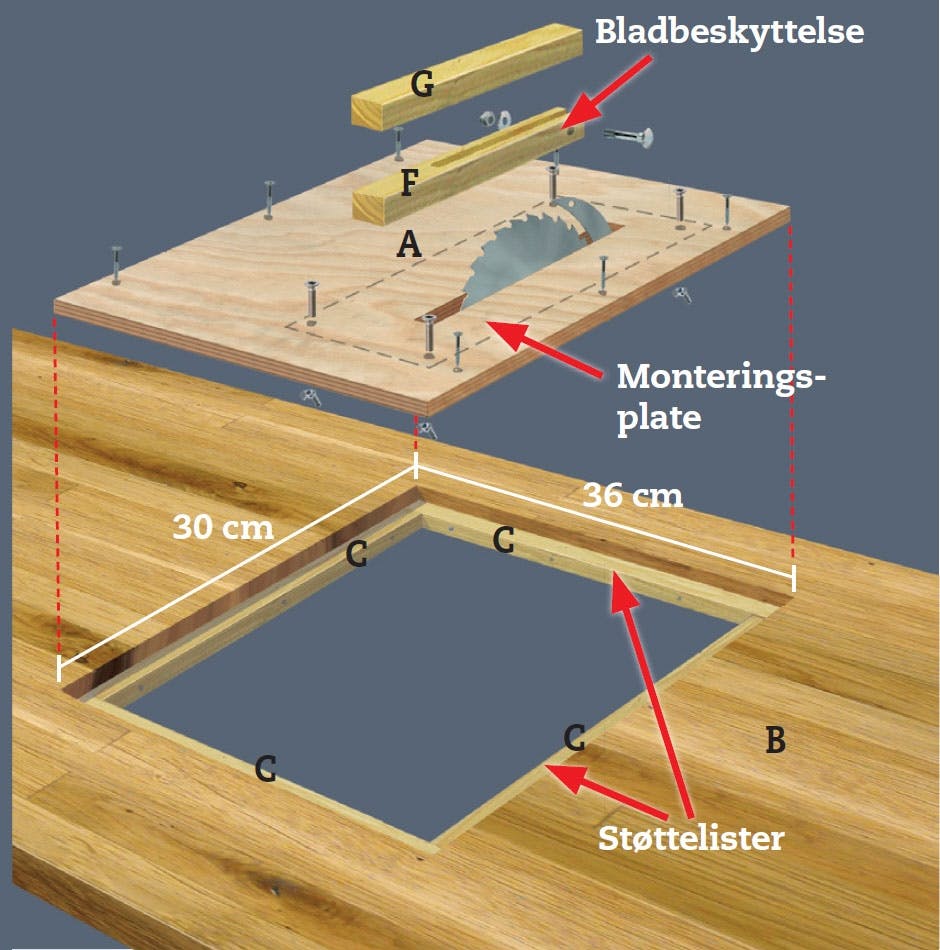

Tegning
Slik henger tingene sammen
Sirkelsagen henger på undersiden av monterings-platen, som legges ned i hullet i bordplaten. Støttelistene er senket, slik at monteringsplaten flukter med bordet. Monterings-platen måler 30 x 36 cm; det passer til mange sirkelsager slik at det blir 3 cm luft hele veien rundt sagens såle og motor. Juster målene hvis sagen din er større.
