Intro
Veiledning
01
Underskap
7
Trinn

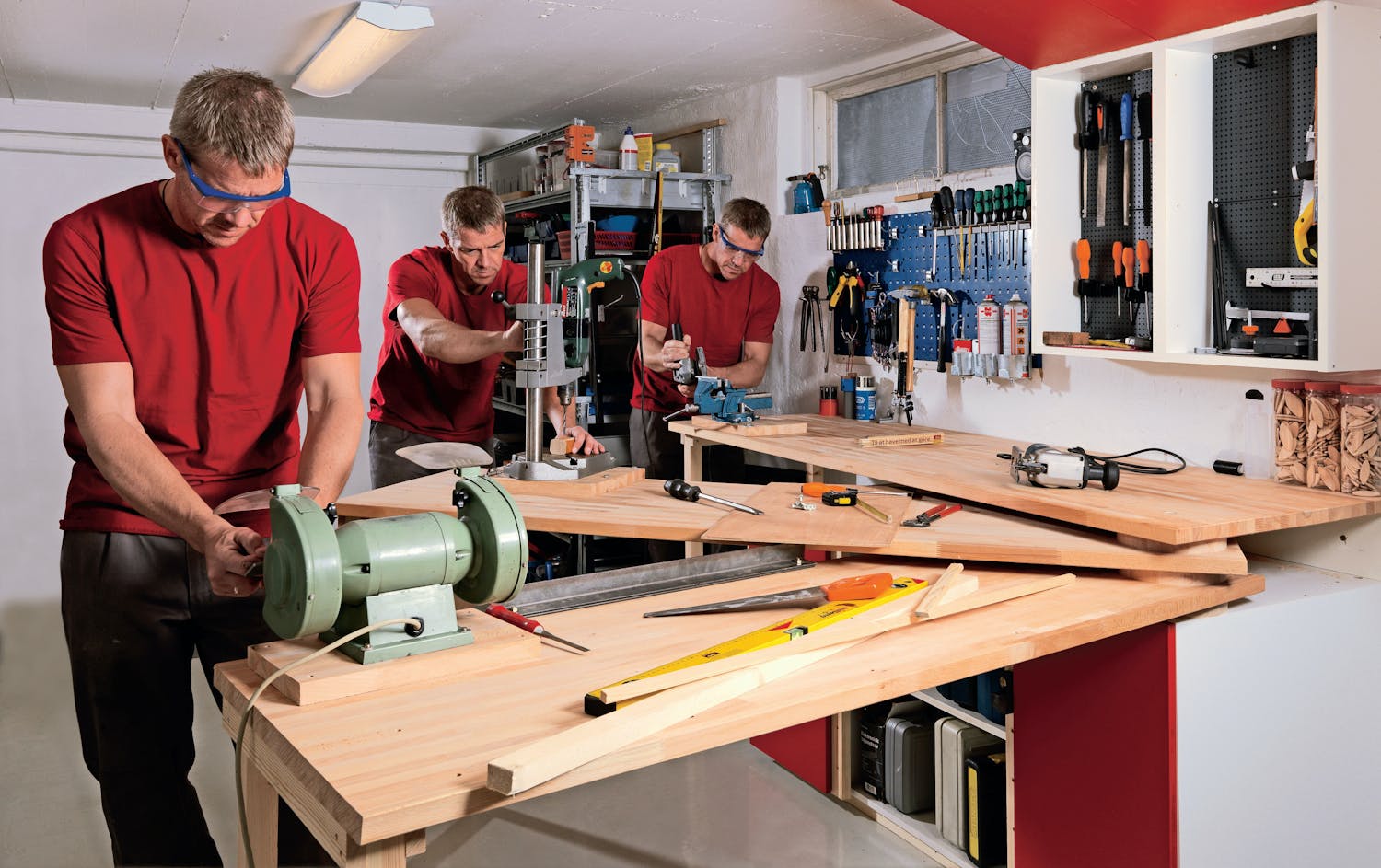

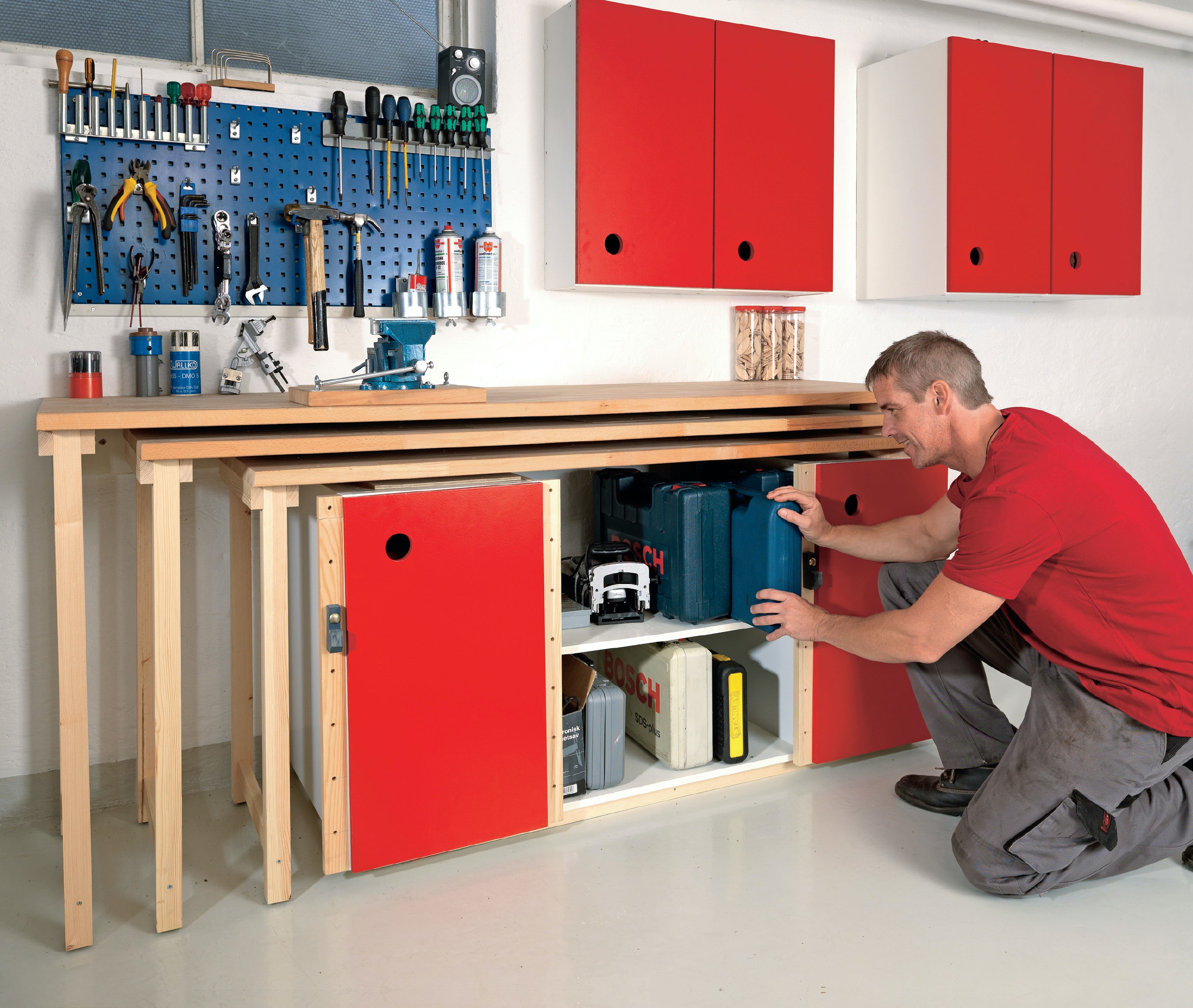

Arbeidsbenkene hviler på et vanlig kjøk-kenunderskap i den ene enden og på beinsett i den andre. I tillegg har vi satt enda et underskap under benkene og forbundet dem med ei hylle. Nå har vi mye oppbevaringsplass til for eksempel verktøy og kabeltromler.

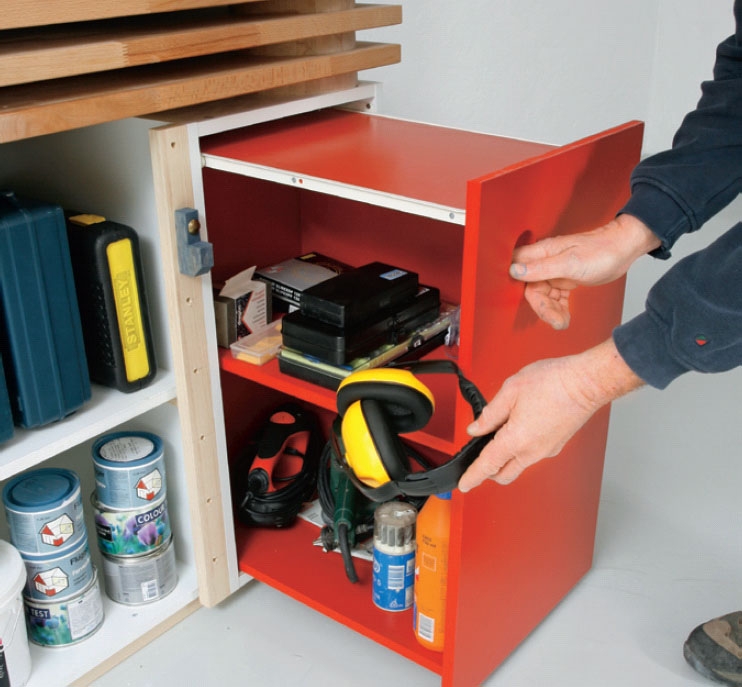

For lettere å kunne ta ut og sette inn noe i skapene forsyner vi dem med et ut-trekkssystem slik at hele innmaten sitter fast på frontplata og går på standard uttrekksskinner.
Innredningen av skapene kan du bestemme selv, men her har vi valgt å innrede det ene med små plastbokser og det andre med to hyller.

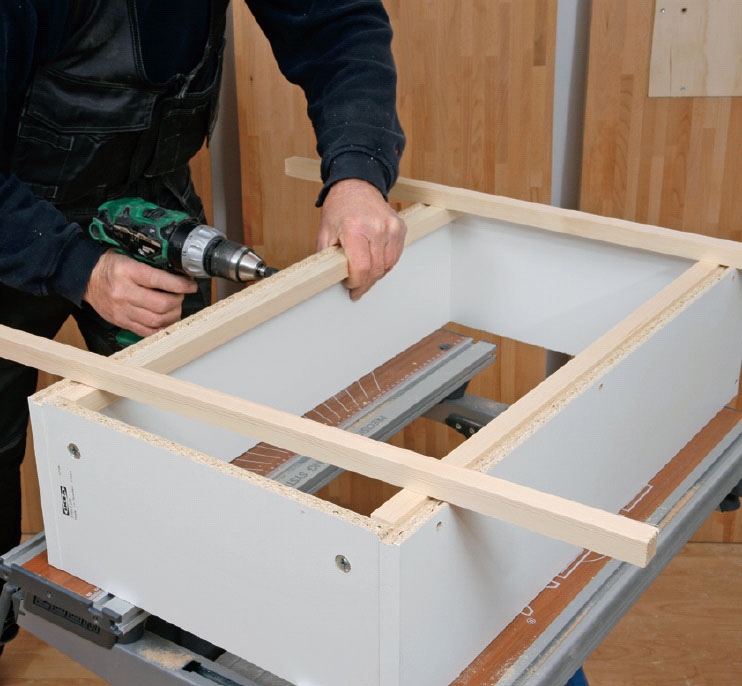

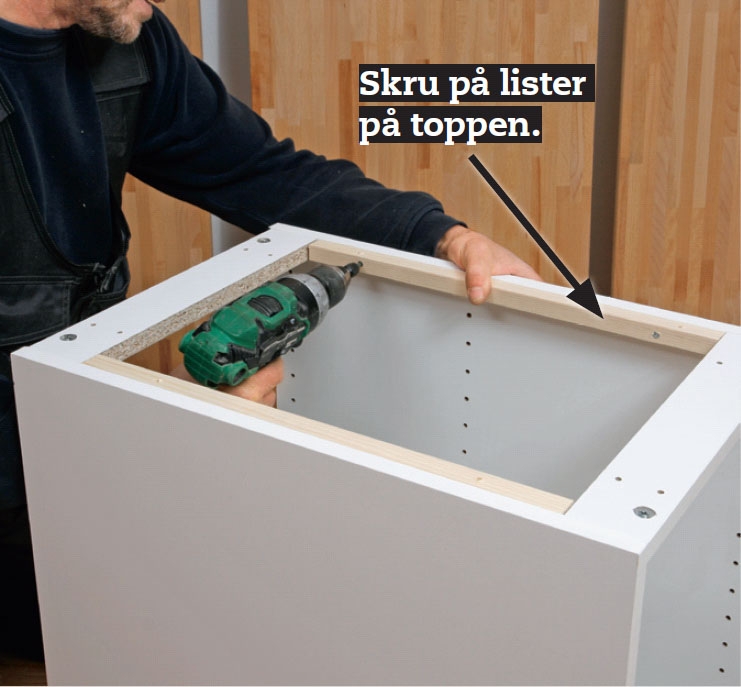

Montér først de to underskapene, men sett ikke på bakplata ennå. Skru deretter fast to 21 x 21 mm lister på sidene på toppen av skapet.

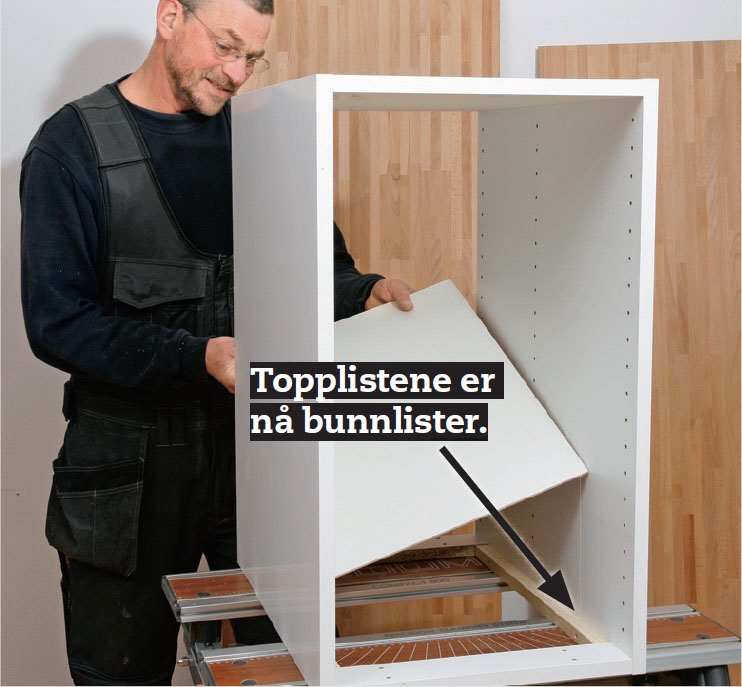

Snu skapet på hodet, og skjær til bakplata slik at den kan legges inn i skapet som bunn, og stift den på.

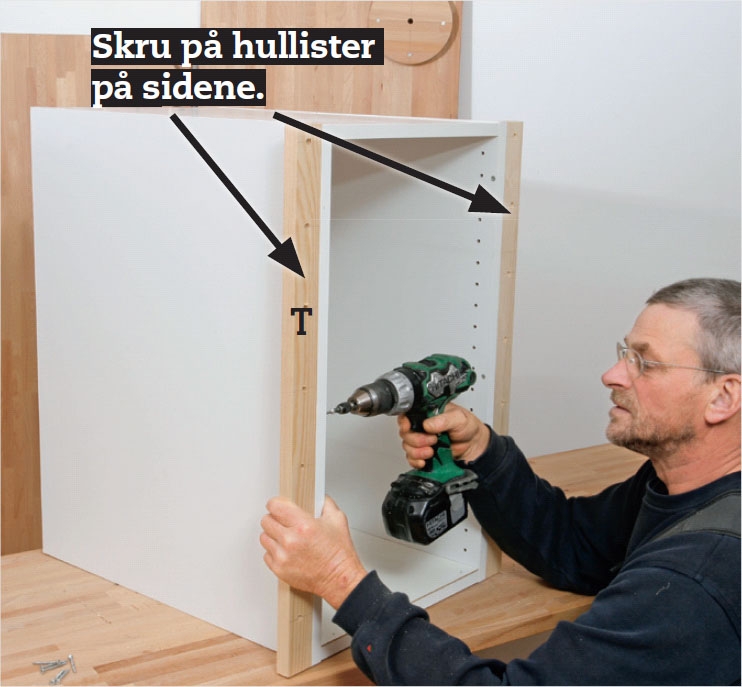

Bor opp 8 mm hull i tre lister (T). Skru disse fast på underskapene langs sidene framme.

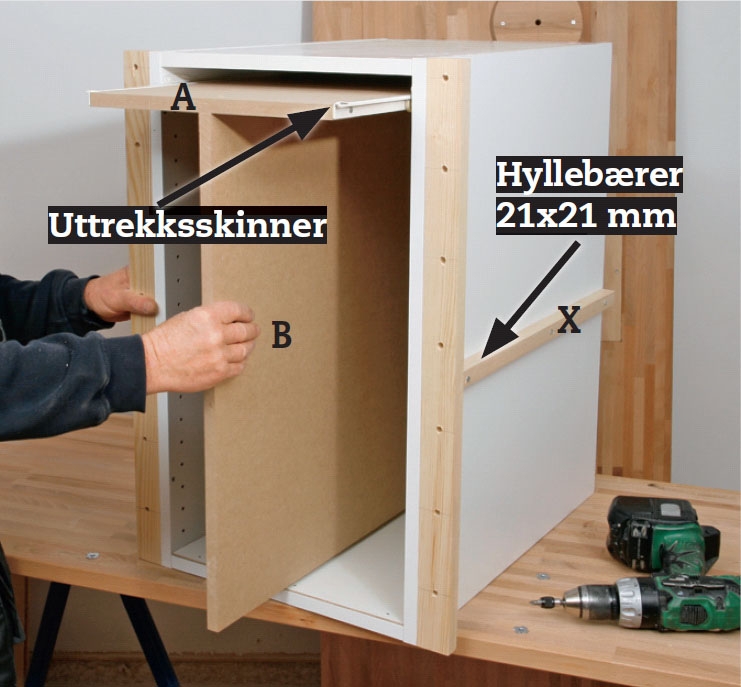

Montér innmaten i skapene på uttrekksskinner. Her består den av ei T-hylle og ei E-hylle som du monterer først med lim og skruer. Avslutt med ei list (X) som skal bære hyllene på høyre og venstre side av hvert skap.

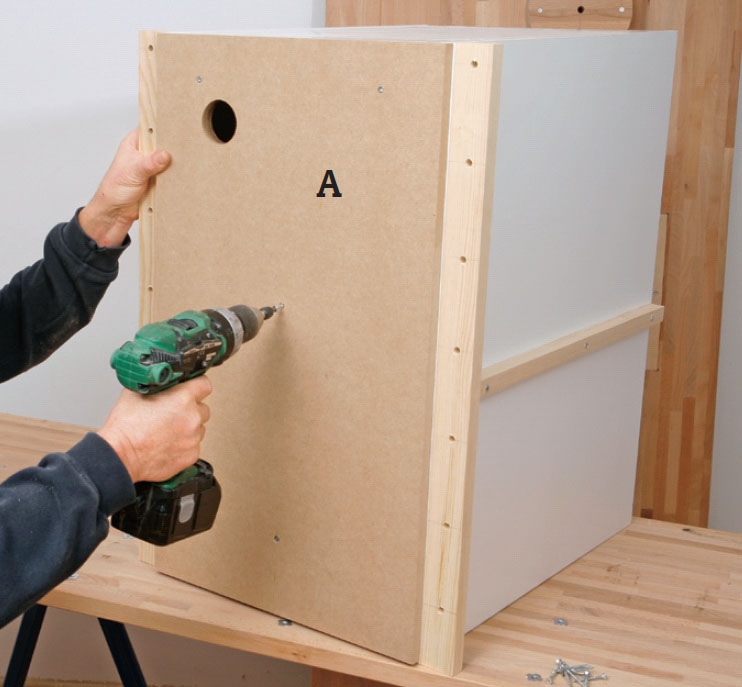

Skru fast dørene (A) på uttrekks-hyllene utenfra. Gripehullene er sagd ut med ei 50 mm hullsag.

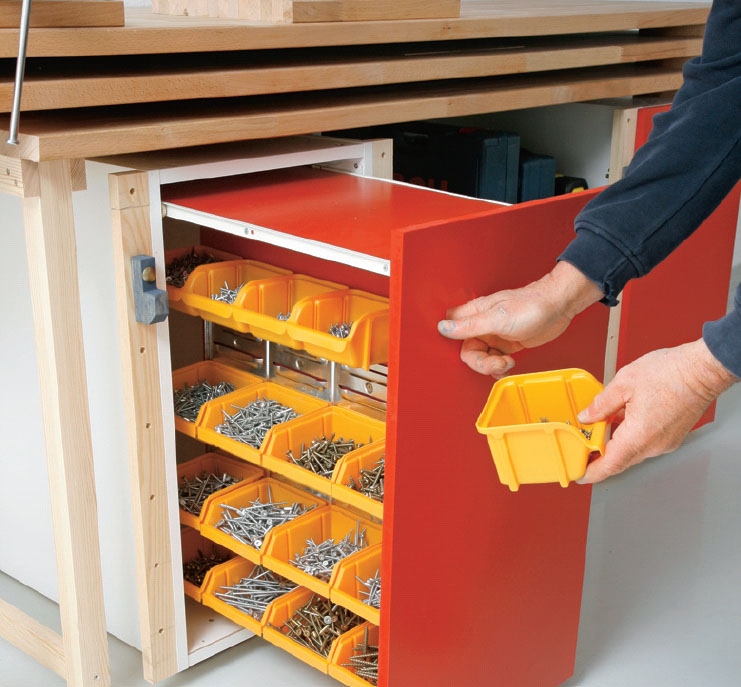

I T-hylla med midtplate kan det monteres ulike typer plastbokser på skinner på begge sider.
E-hylla har to hyller og plass til malingsbokser, sikkerhetsutstyr, og forskjellig småverktøy.
02
Sokkel og bein
7
Trinn
Begynn med å sette de to underskapene på en sokkel, og montér så de tre benkene slik at de hviler på et av skapene på høyre side, mens de står på hver sine bein på venstre side.
For å kunne dreie benkene ut fra veggen skal du legge inn runde dreieskiver mellom platene. Av en rest fra benkeplatene sager du til tre rundinger med en diameter på 19 cm. Den nederste rundingen festes på det ene underskapet, de neste to på oversiden av den nederste og den mellomste benkeplata.
Gjennom plater, rundinger og under-skapene fører du en 12 x 180 mm skrue som du spenner nedenfra med en mutter.

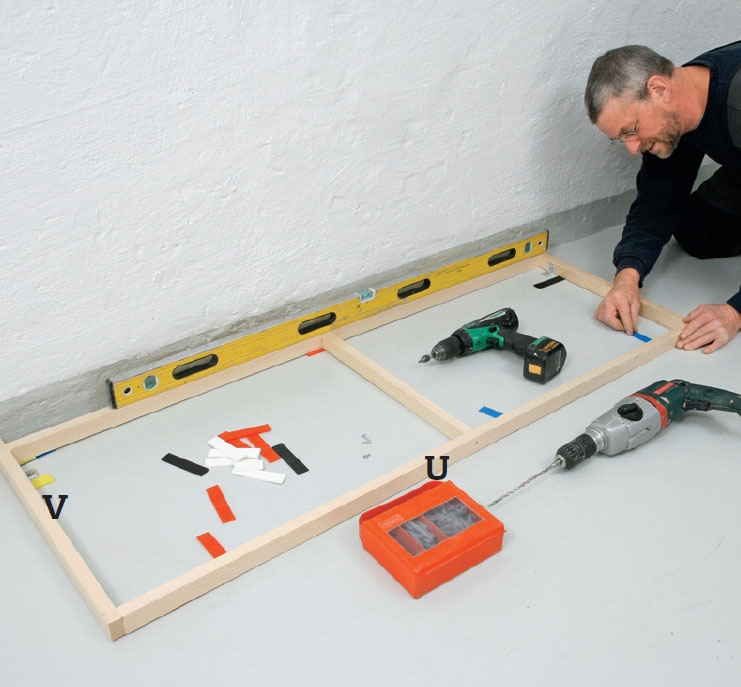

Lag sokkelen av lister (U) og (V) som monteres med skruer. Plassér sokkelen i vater, og fest dem til gulvet med møbelvinkler og skruer.

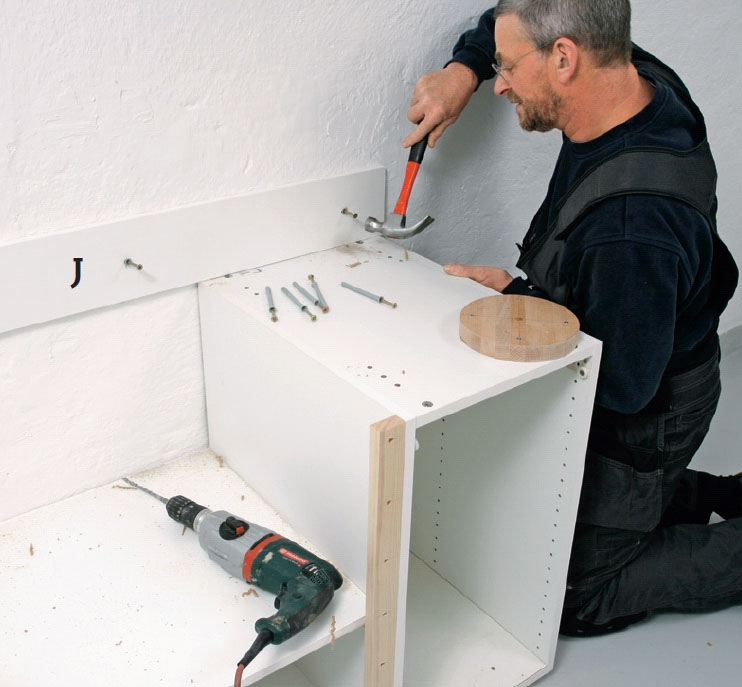

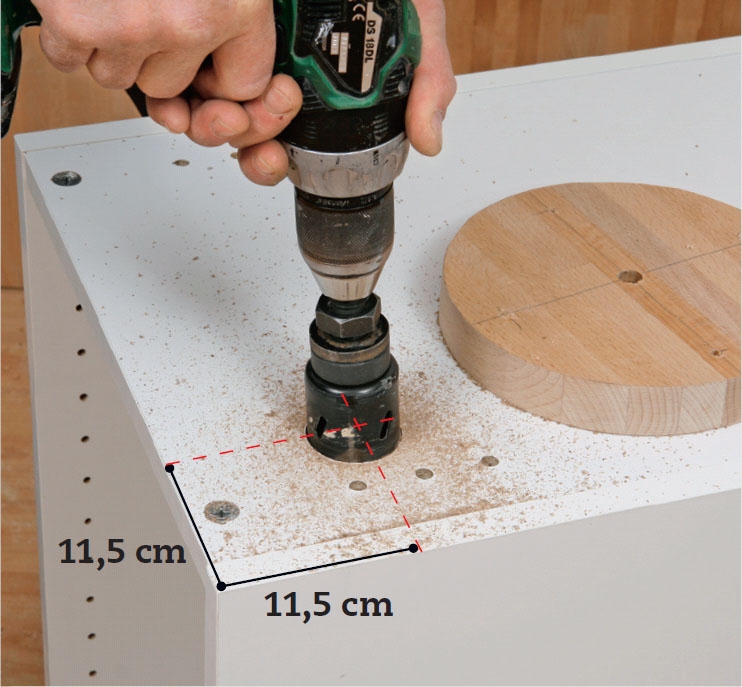

Bor ut på toppen av det ene skapet til den gjennomgående skruen. Lag et hull på min. 30 mm med ei hullsag slik at det er plass til mutteren. Sentrum skal være i krysset 11,5 cm fra hver side.

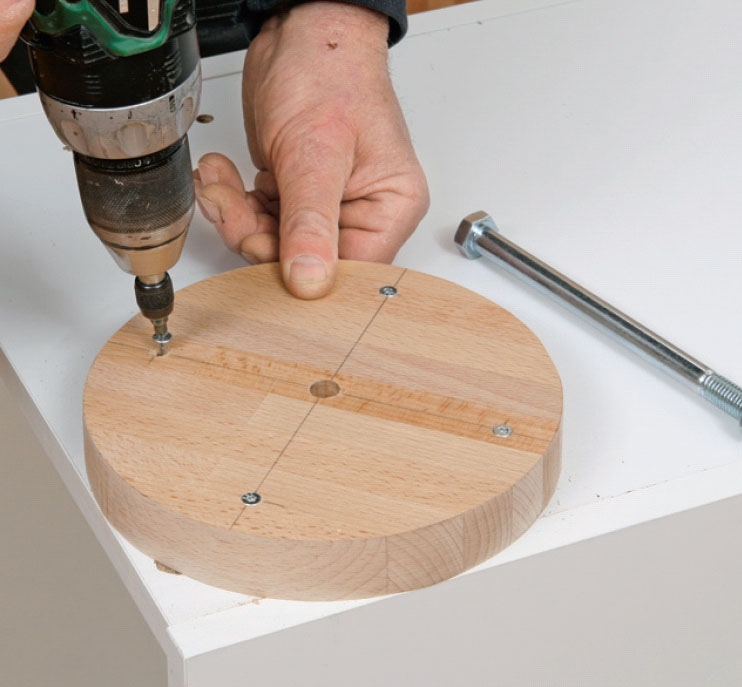

Montér nå en av rundingene på skapet, helt ut til kanten. Først med fire skruer ovenfra, deretter med fire skruer nedenfra.

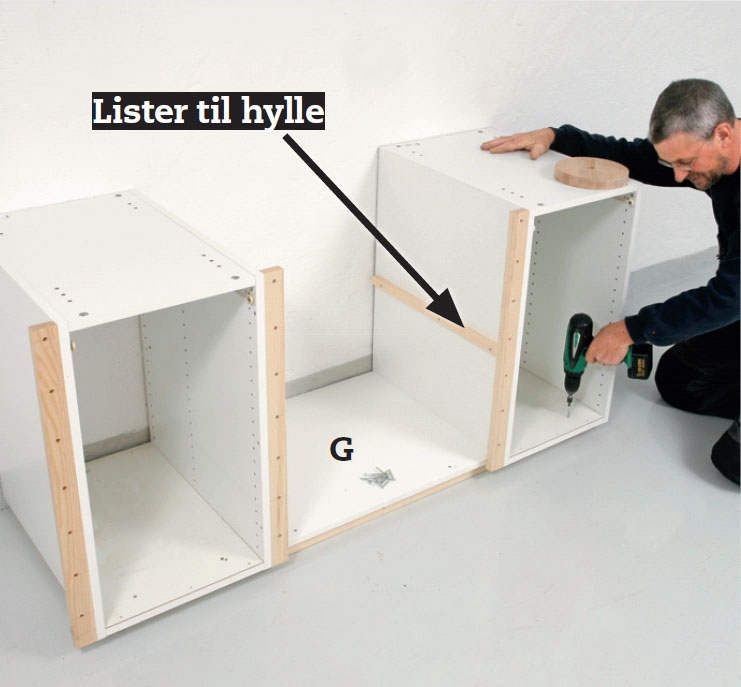

Sett de to skapene på sokkelen med bunnhylla (G) mellom. Skru fast skapene til sokkelen. Neste hylle legges på de to hyllebærelistene vi monterte tidligere.

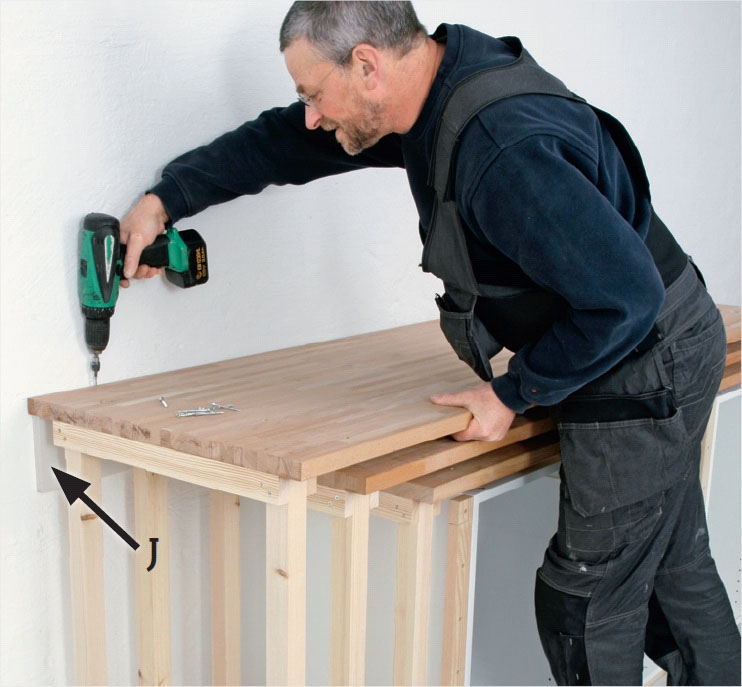

Sett støtteplata (J) oppå skapene, og skru den godt fast til veggen. Fest skapene med skruer nedenfra og opp i støtteplata.
Den øverste benkeplata festes også til støtteplata.

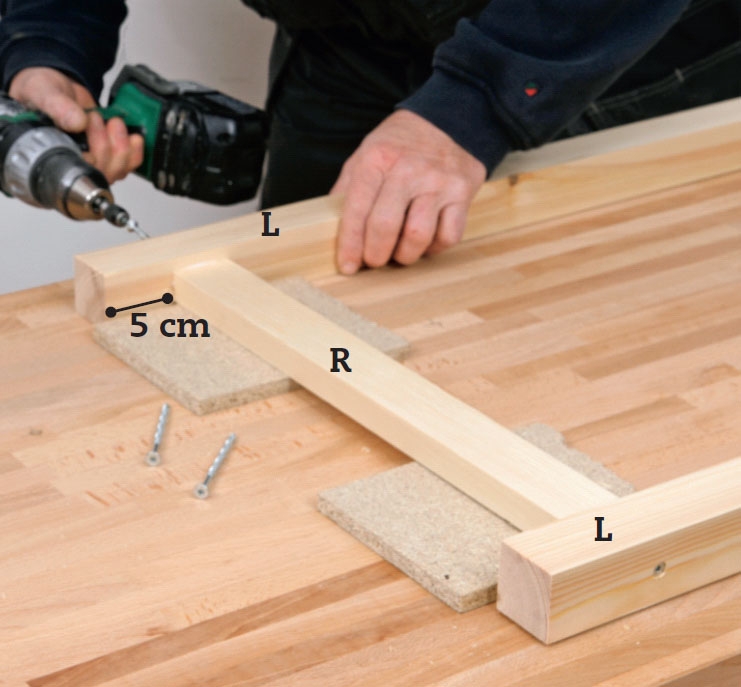

Legg ei avstandslist (R) på to 10 mm tykke klosser. Lim og skru beina (L) på i endene av avstandslista. Gjenta med de to andre beinsettene (M og N).

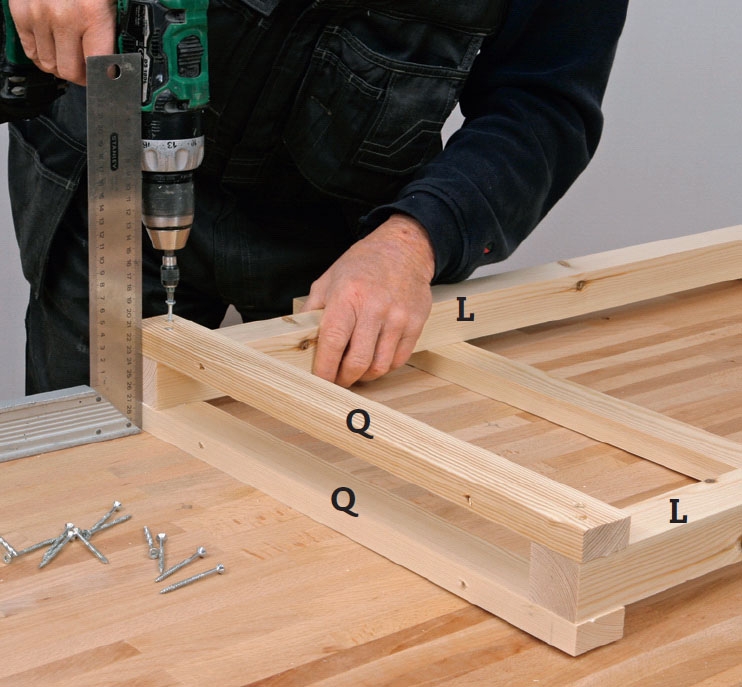

Lim og skru fast to lister (Q) øverst på beina. Vær nøyaktig slik at de blir sittende helt vinkelrett på beina.
03
Benkene monteres
3
Trinn

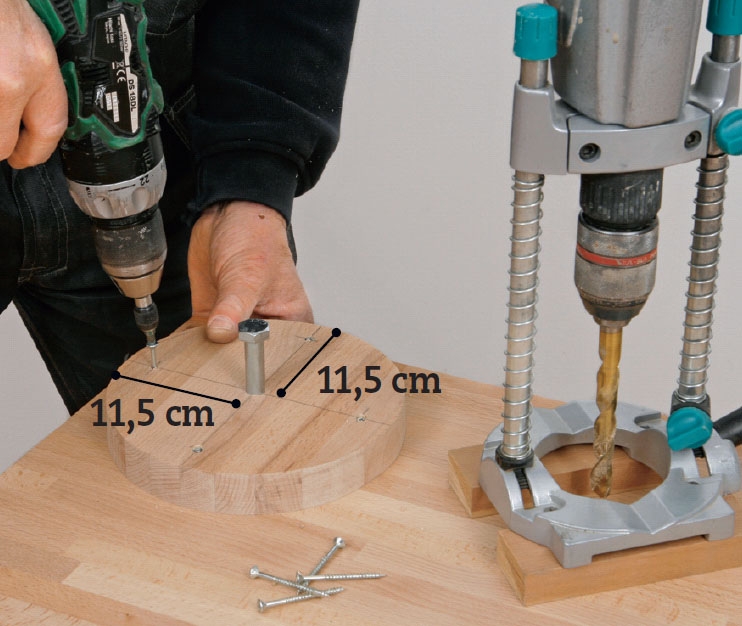

Legg en runding på den nederste benkeplata med sentrum 11,5 cm fra kanten, og bor et 12 mm hull midt gjennom rundingen og benkeplata. Skru den fast med fire skruer. Gjenta ved den mellomste plata.

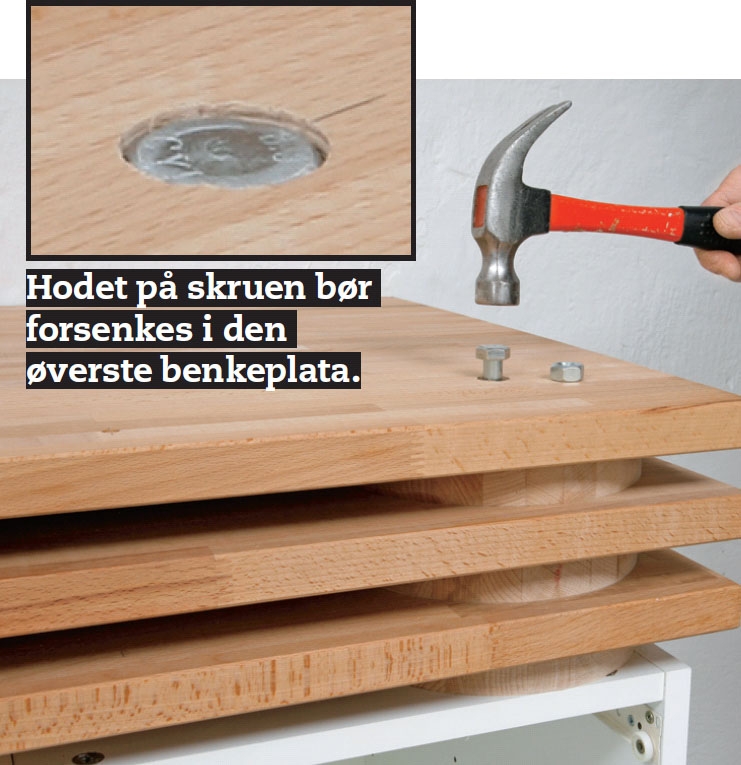

Bank en 12 x 180 mm skrue gjennom hullene når du har lagt de tre benkeplatene med rundinger på plass, og spenn på en mutter nedenfra.
Den øverste plata skrus fast til støtteplata (J) fordi den ikke skal kunne svinges ut. Skru først fast beina på platene, og sett filtknotter under.
04
Overskapene
5
Trinn
Vi har lagd overskap i to forskjellige dybder. To som ikke er så dype, til vanlig håndverktøy som kan henges opp på verktøyplater. Og to til større ting som er montert på plater, og som kan skrus fast på arbeidsbenkene etter behov. Når dette store utstyret ikke er i bruk, parkeres platene i de dype skapene.
Til de fire skapene har vi kjøpt inn tre vanlige overskap og sagd det ene midt over. Deretter har vi lagd fire dører av mdf-plate og montert dem med piano-hengsler. Dørene på både over- og under-skapene har vi grunnet, slipt og malt.

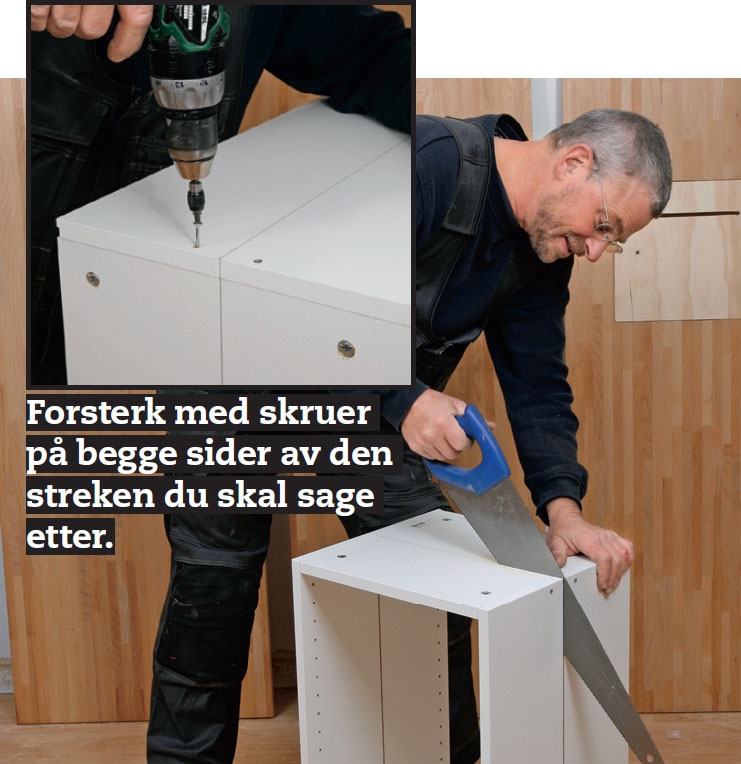

Sag over det ene overskapet på midten når du har montert det og streket opp hele veien rundt. Nå har du to skap til å henge opp verktøy i.
Skru fast 21 x 21 mm lister innvendig langs bakkanten av sidene. Listene skal holde verktøyopphengene.
Montér pianohengsler på toppen av alle fire skapene. Når dørene er malt, holdes de mot skapet mens de skrus fast gjennom pianohengslene. La det bli 1-2 mm luft mellom dør og skap.

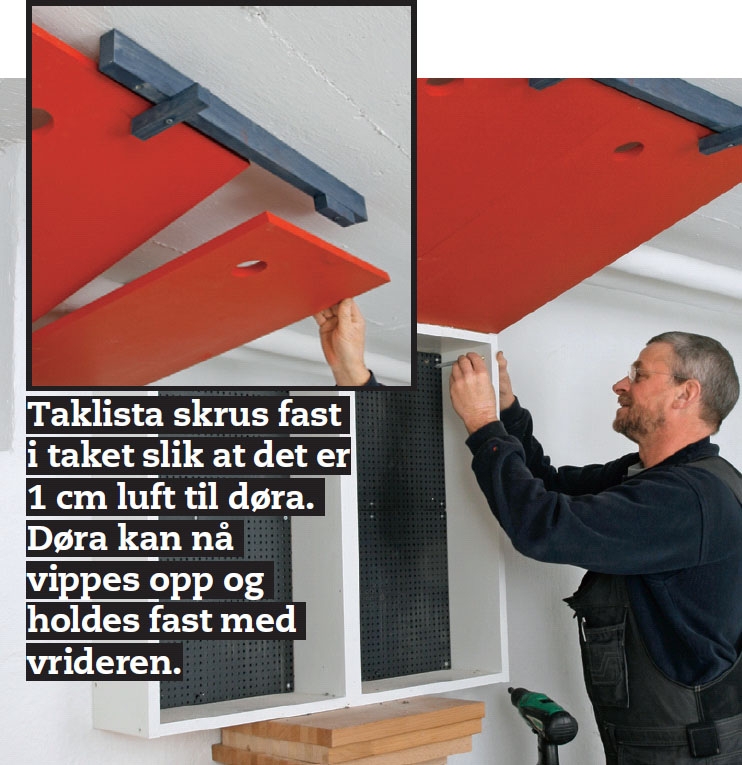

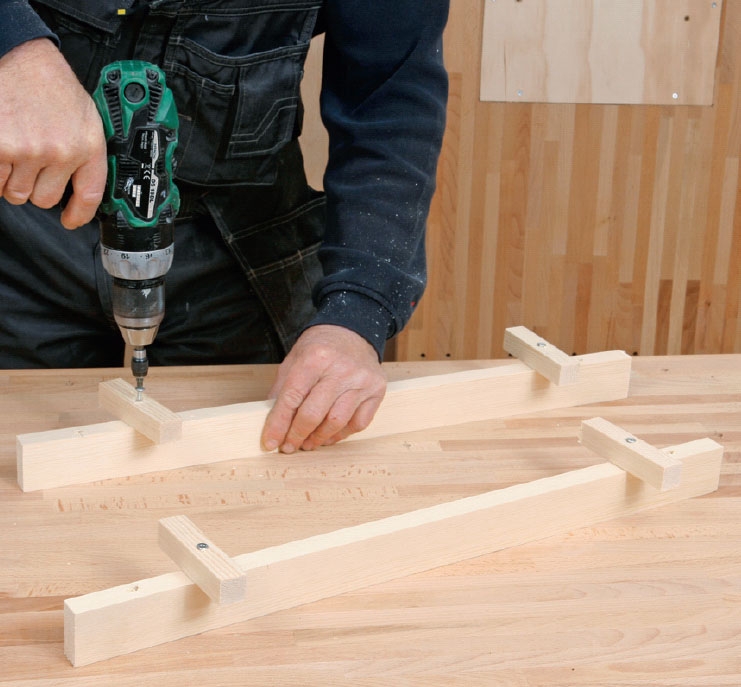

Beslagene som skal holde dørene opp mot taket, lager du av to lister (P), som du skrur fire treklosser på. Beslagene skrus fast i taket.
Kloss opp skapene oppå benken, og sørg for at åpne dører går fri av eventuelle rør. Skru skapene fast til veggen.
Materialer
Materialer til bord
16 mm mdf-plate:
- 1 støtteplate (J), 14 x 198 cm
43 x 43 mm glattkant:
- 2 bein (L) à 76 cm
- 2 bein (M) à 81,6 cm
- 2 bein (N) à 87,2 cm
21 x 43 mm glattkant:
- 6 beinlister (Q) à 50 cm
- 3 avstandslister (R) à 41,4 cm
NB! 43 x 43 og 21 x 43 mm her og senere i artikkelen er spesialdim. i feks. cedertre. Med små tilpasninger av tegningen kan de erstattes med standard-dim. 45 x 45 og 21 x 45 mm høvlet furu.
28 mm stavlimt bøk:
- 3 benkeplater à 60,6 x 246 cm, overskudd brukes til rundinger og løse verktøyplater
Dessuten:
- 2 underskap, 40 cm brede
- 12 x 180 mm skrue med mutter
- 5 stk. 8 x 40 mm skrue med muttere
- 12 stk. 6 x 60 mm øyeskrue med muttere
- 12 stk. 6 mm skjermskiver
- 20 stk. 6 mm Islagsmutter
- 2 vinkeljern, 4 x 40 x 40 mm, 65 cm
- 2 stk. 8 x 50 mm skruer med vingemuttere
- 2 stk. 8 x 60 mm skruer med muttere
- 2 sett skuffeuttrekksbeslag à 50 cm
Materialer til underskap
16 mm mdf-plate:
- 2 dører (A) à 39,5 x 69,5 cm
- 1 plate (B), 55 x 61,4 cm
- 1 styreplate (C), 33,5 x 55 cm
- 3 hyller (D) à 31,9 x 53,4 cm
- 1 gavl (E), 33,5 x 63 cm
- 1 side (F), 53,4 x 63 cm
- 2 mellomhyller (G) à 54 x 69 cm
21 x 43 mm høvlet/glattkant:
- 3 hullister (T) à 70 cm
- 2 sokkellister (U) à 135,8 cm
- 3 sokkellister (V) à 53 cm
21 x 21 mm høvlet furu (glattkant):
- 7 m list (X)
Materialer til overskap
16 mm mdf-plate:
- 4 dører (A) à 39,5 x 69,5 cm
- 2 skaphyller (H) à 33 x 36,1 cm
21 x 43 mm høvlet/glattkant:
- 2 taklister (P) à 60 cm
21 x 21 mm høvlet/glattkant:
- 3 m lister til verktøyoppheng
Dessuten:
- 3 overskap, 40 cm brede
- 4 pianohengsler à 36 cm
- 2 verktøyoppheng
Tidsforbruk
3-5 dager pluss tørketid
Pris
Cirka 5000 kroner inkludert benkeplater og maling
Vanskelighetsgrad
Her er det bare å gå i gang. Ingen vanskelig montering, og bare vanlig verktøy
Tegning
Slik er de tre benkene og skapene satt sammen
Skapene hviler på en sokkel og skrus fast i veggen. Oppå skapene hviler de tre benkene på den ene siden - med små runde plater imellom. I den andre enden støttes benkene av vanlige bein.
Enkel anordning holder dørene
De fire skapdørene holdes åpne av enkle trevridere som er skrudd direkte opp i taket.
Tips & Triks
Ekstrautstyret gjør det morsomt
Det som er morsomt med en sveitsisk armékniv, er alt det den kan. Det samme gjelder arbeidsbenkene våre - de kan en hel del i seg selv - og mye mer med litt tilleggsutstyr.

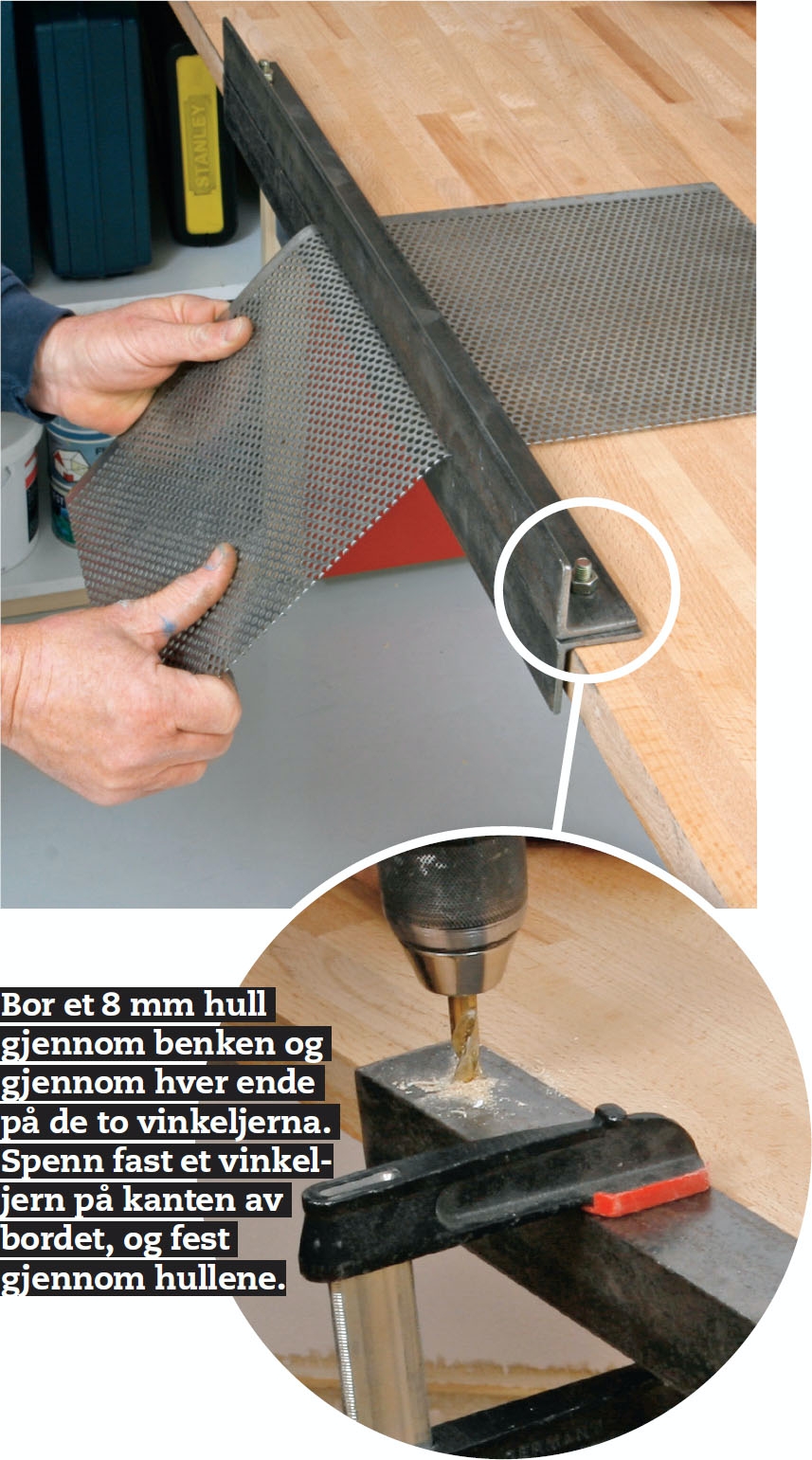

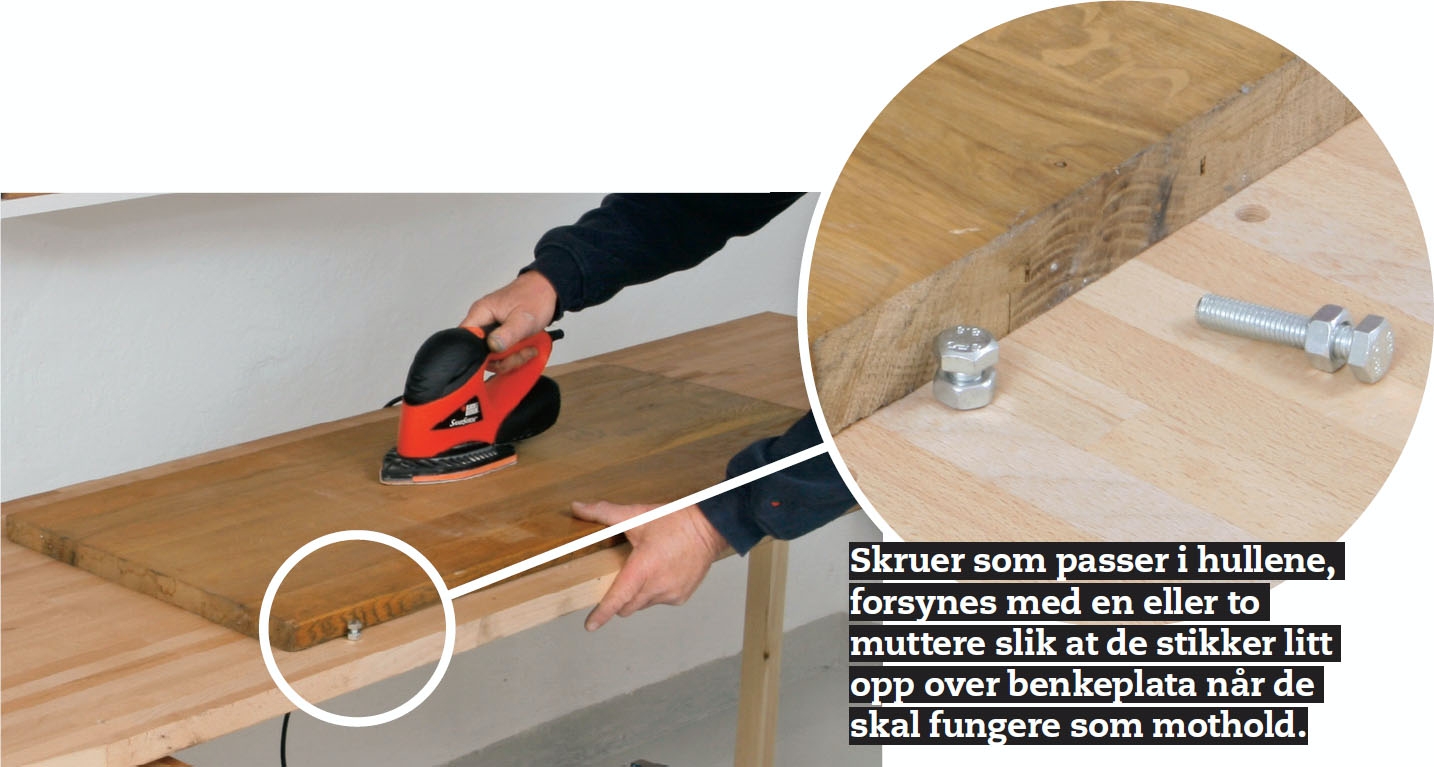

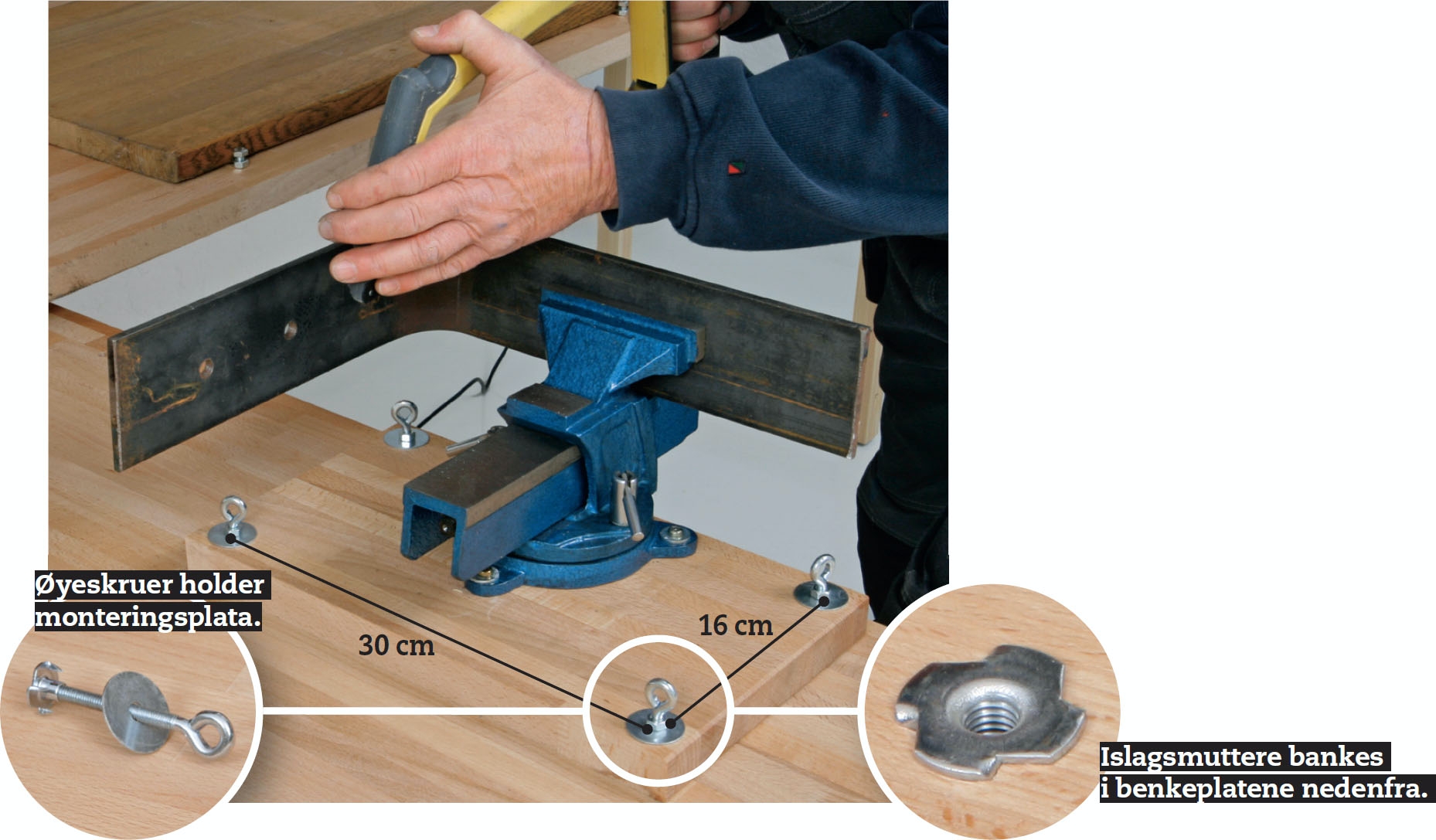

I alle benkeplatene skal det bores to rekker med 8 mm hull. Den fremste rekka bores 4 cm fra kanten med 30 cm avstand mellom hullene. Neste rekke bores 20 cm fra kanten - ut for den første hullrekka. Hullene i den øverste og nederste plata får islagsmuttere som bankes inn nedenfra. Da kan du spenne fast løse monteringsplater med hjelpeverktøy ved hjelp av øyeskruer slik du ser nedenfor. Hjelpeverktøyet kan være alt fra skrustikker til smergelskiver.

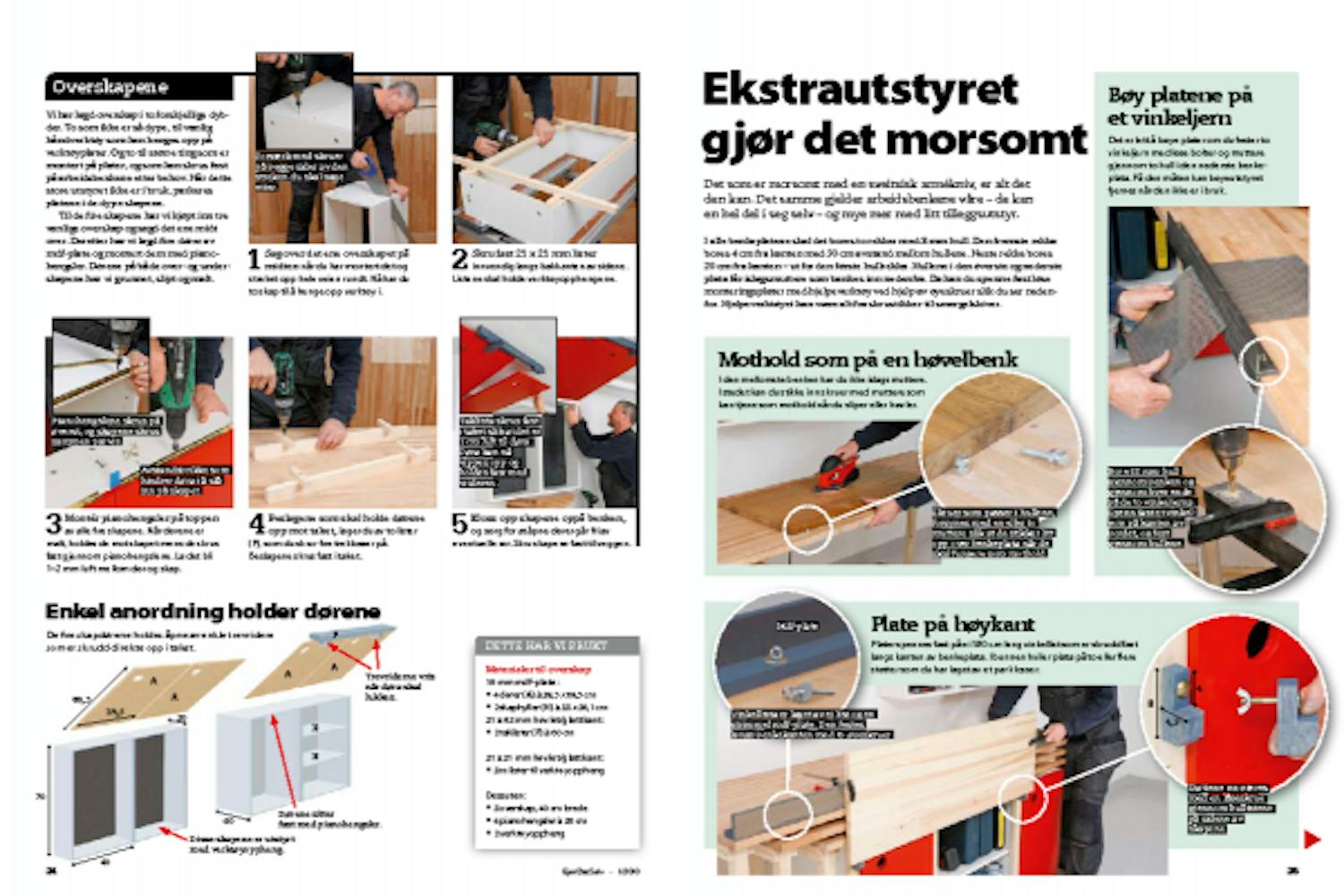

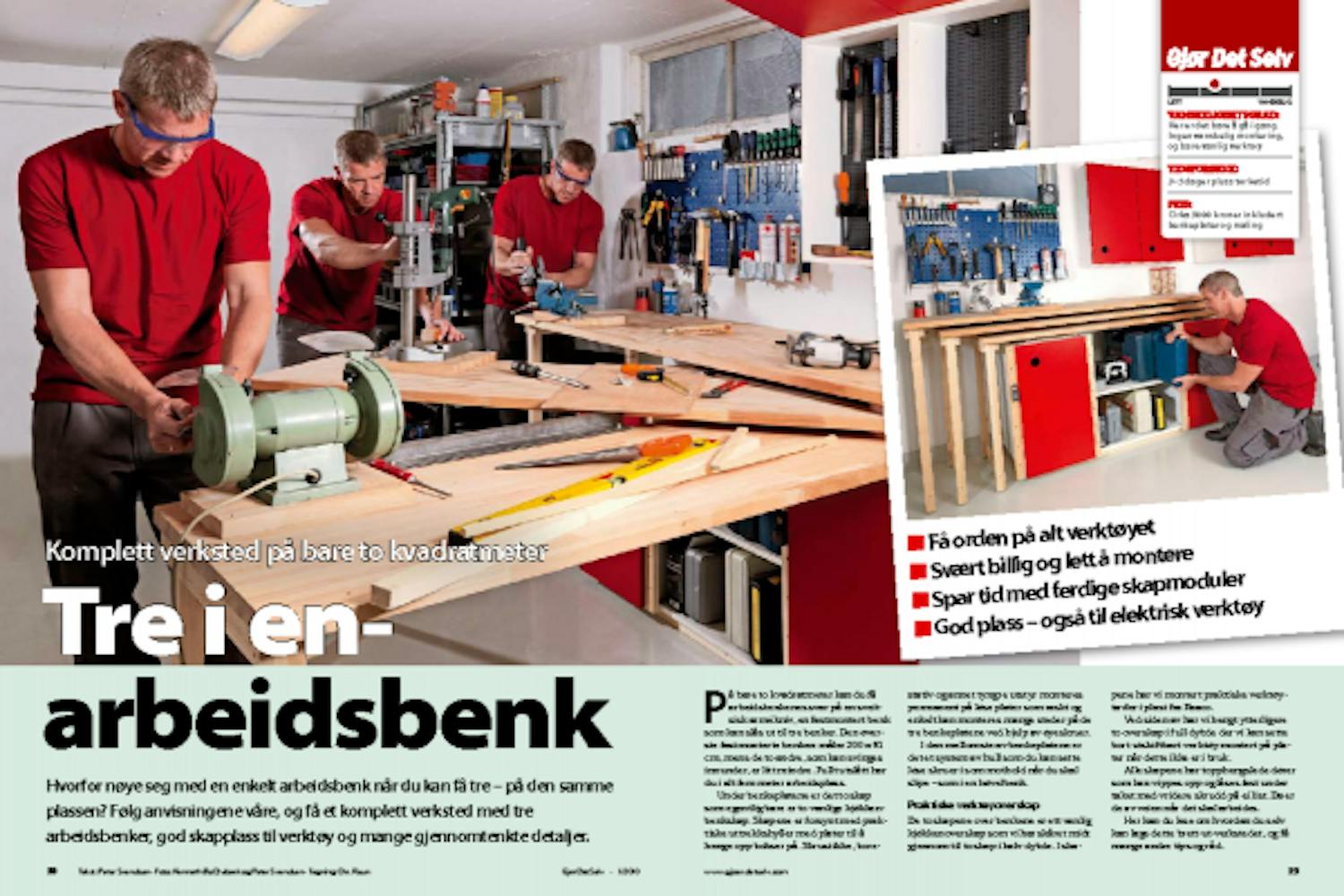

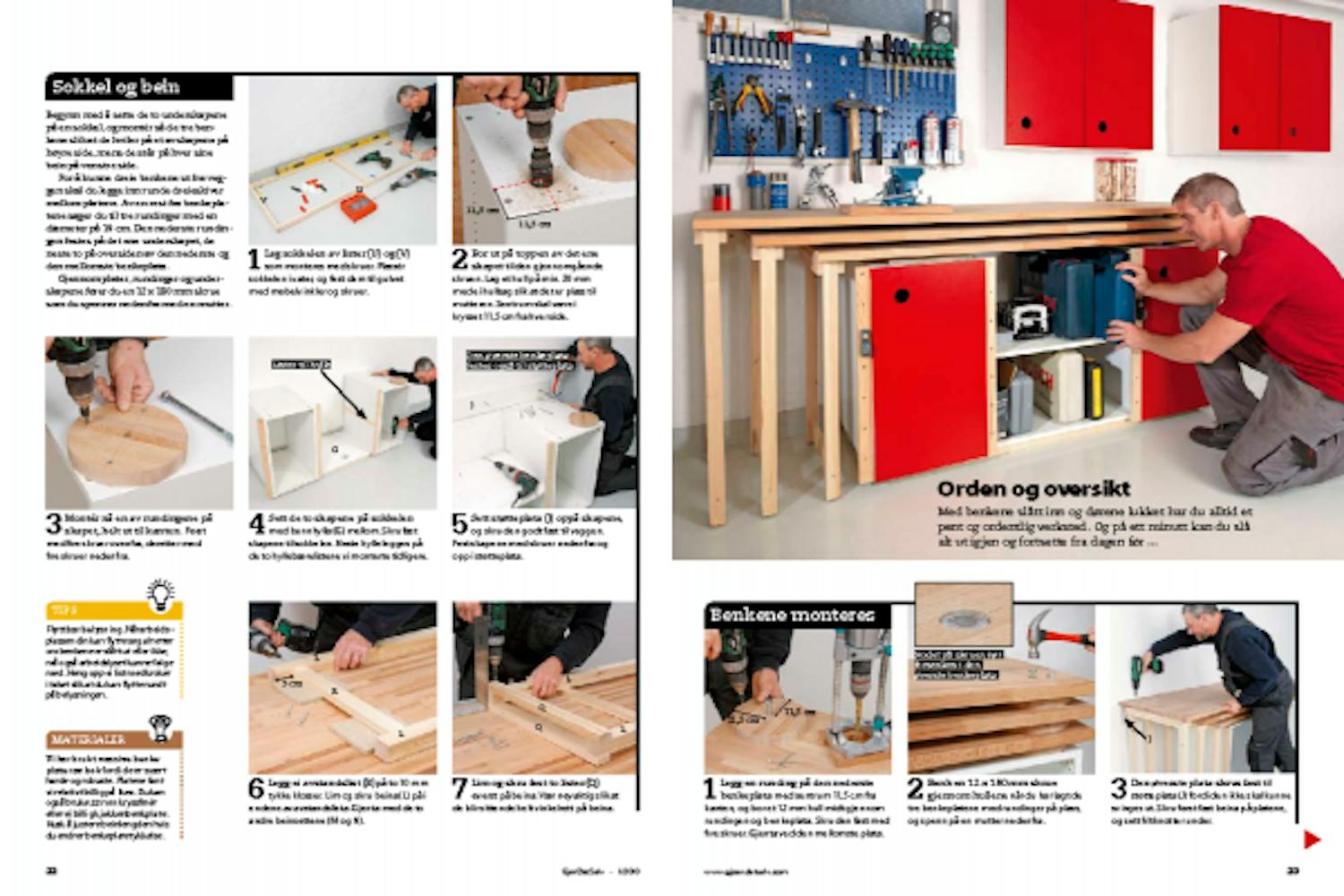

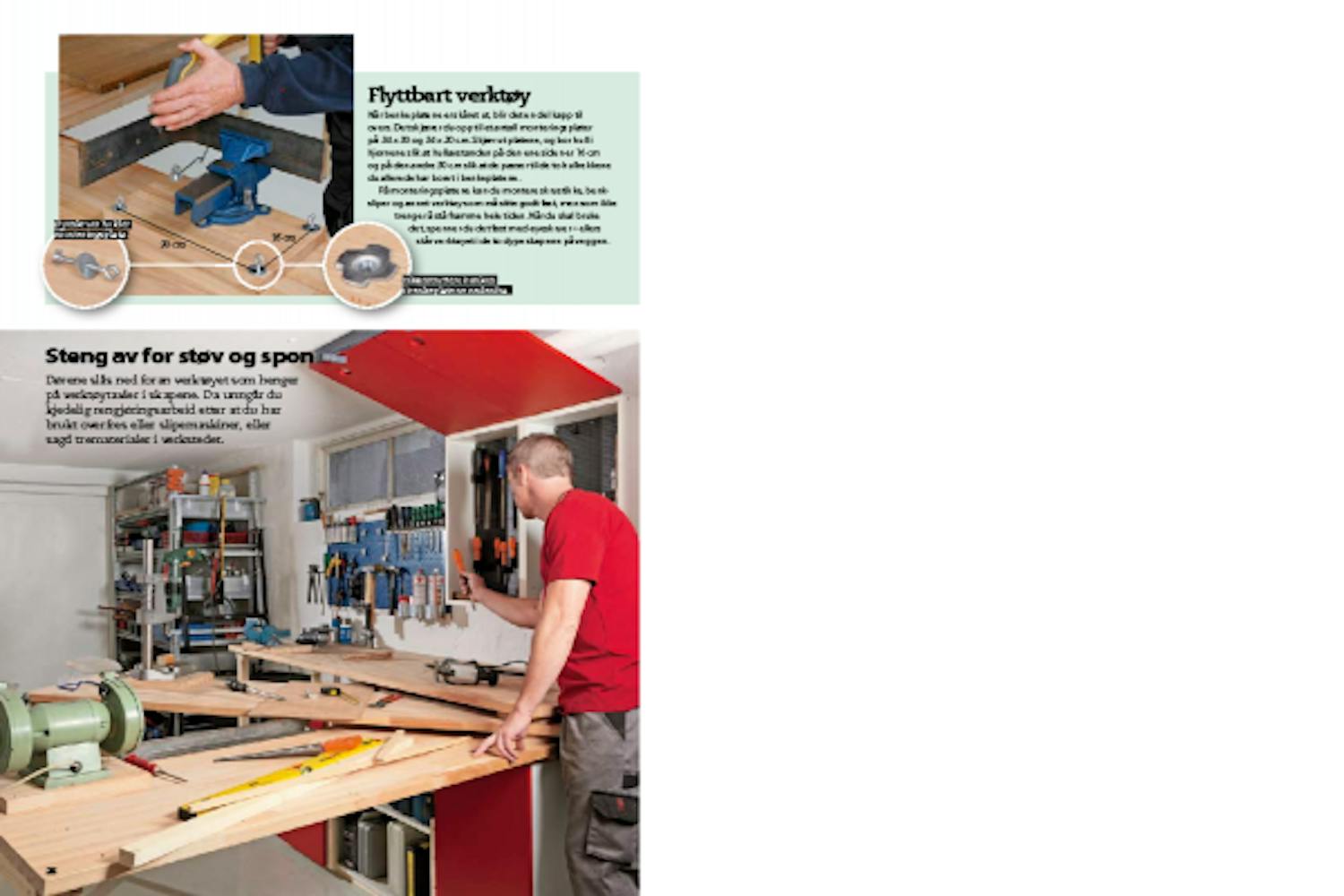

Magasinartikkel

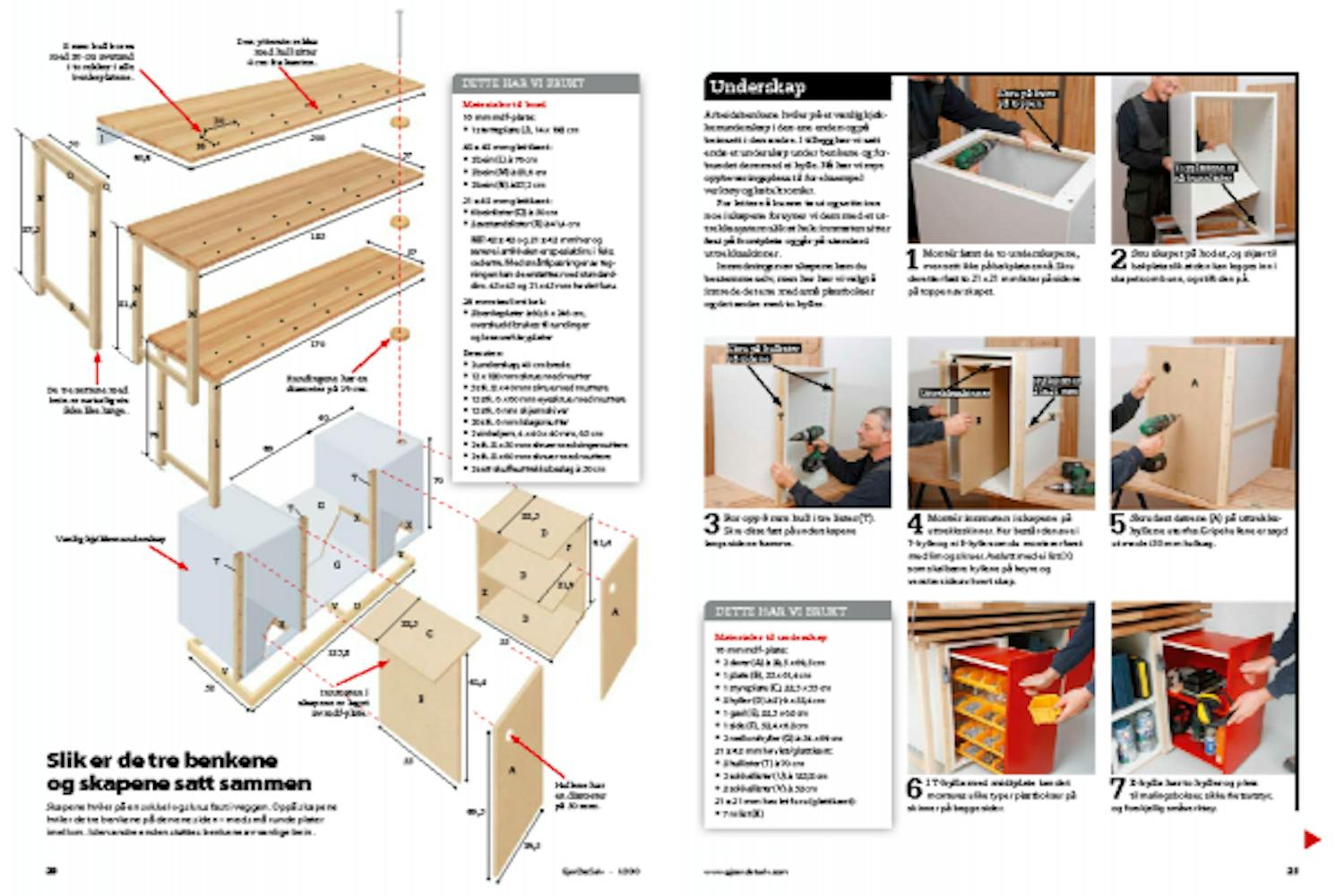

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
