Veiledning
01
Vanger, bein og sete
5
Trinn

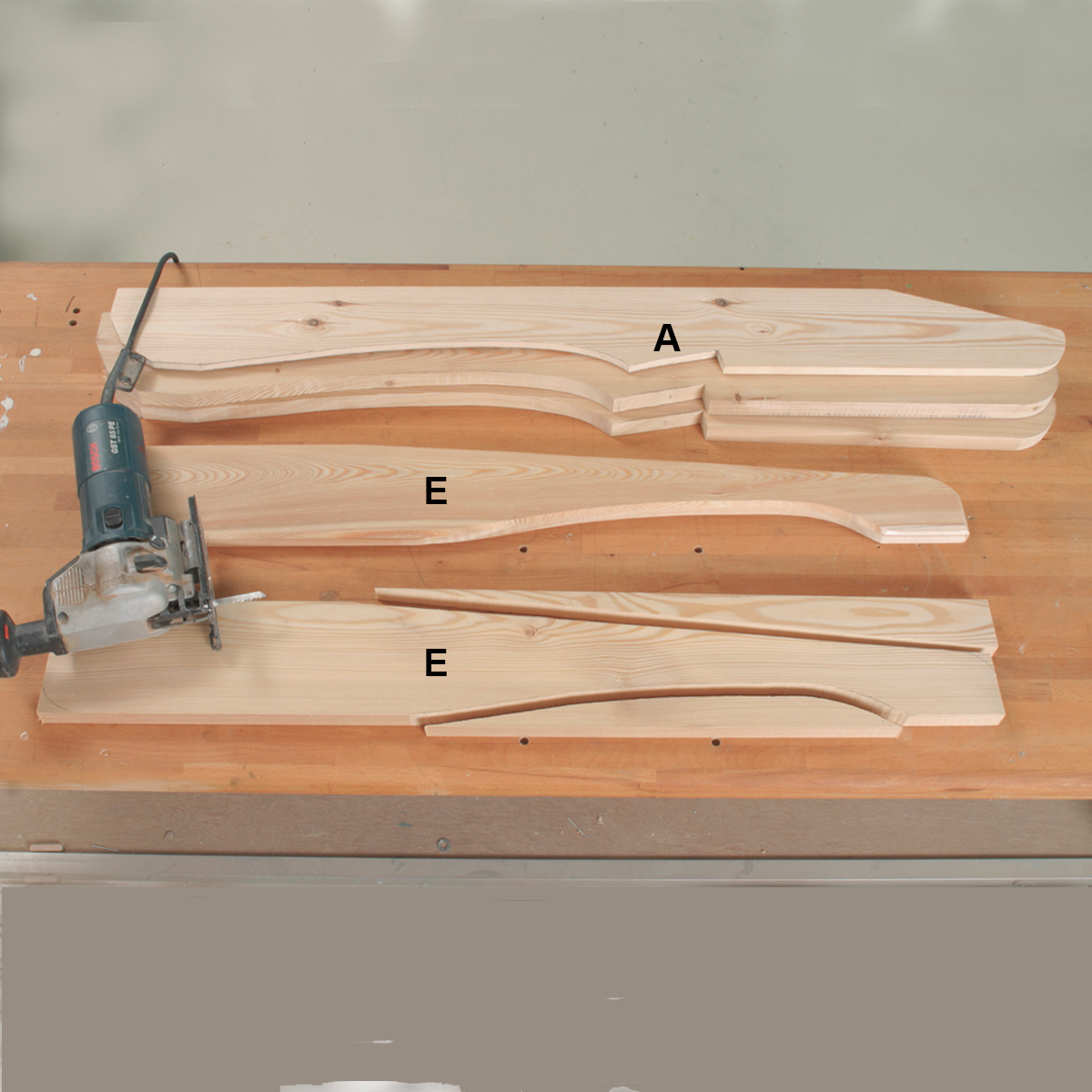

Vanger (A) og armlene (E) tegnes opp og sages ut med en stikksag. Du kan evt. overføre forma til ei trefiberplate, som du bruker som mal hvis du skal lage flere stoler.

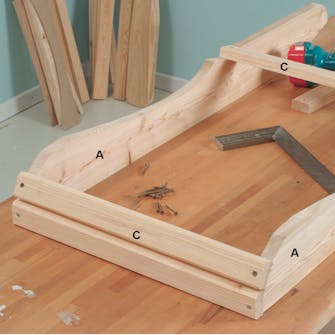

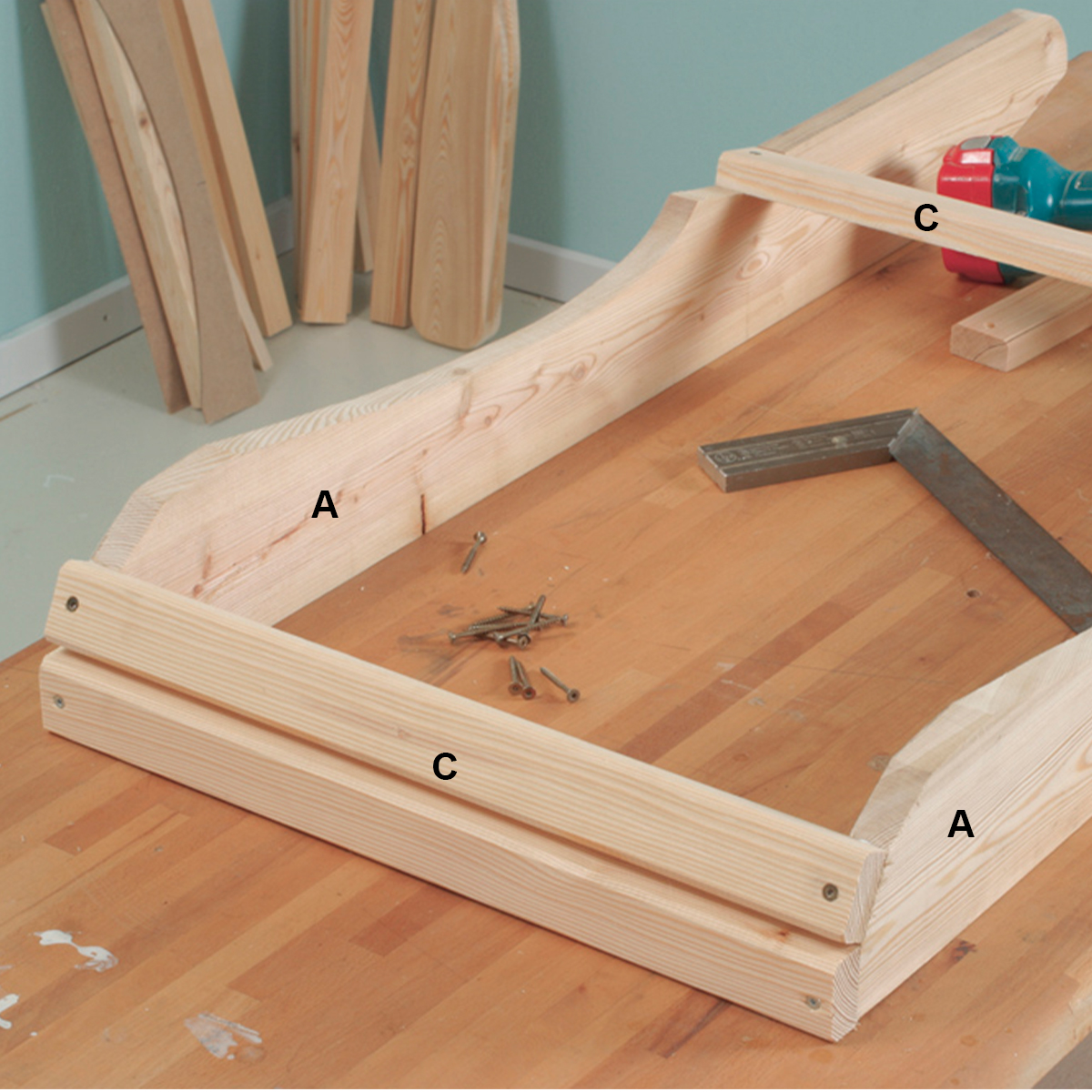

Fest et par setelister (C) i fronten og en midlertidig i hakket til rygglenene i vangene (A). Legg merke til at setelistene i fronten festes med 2 millimeters avstand i bunnen. Det er også viktig at du passer på at konstruksjonen er i vinkel.

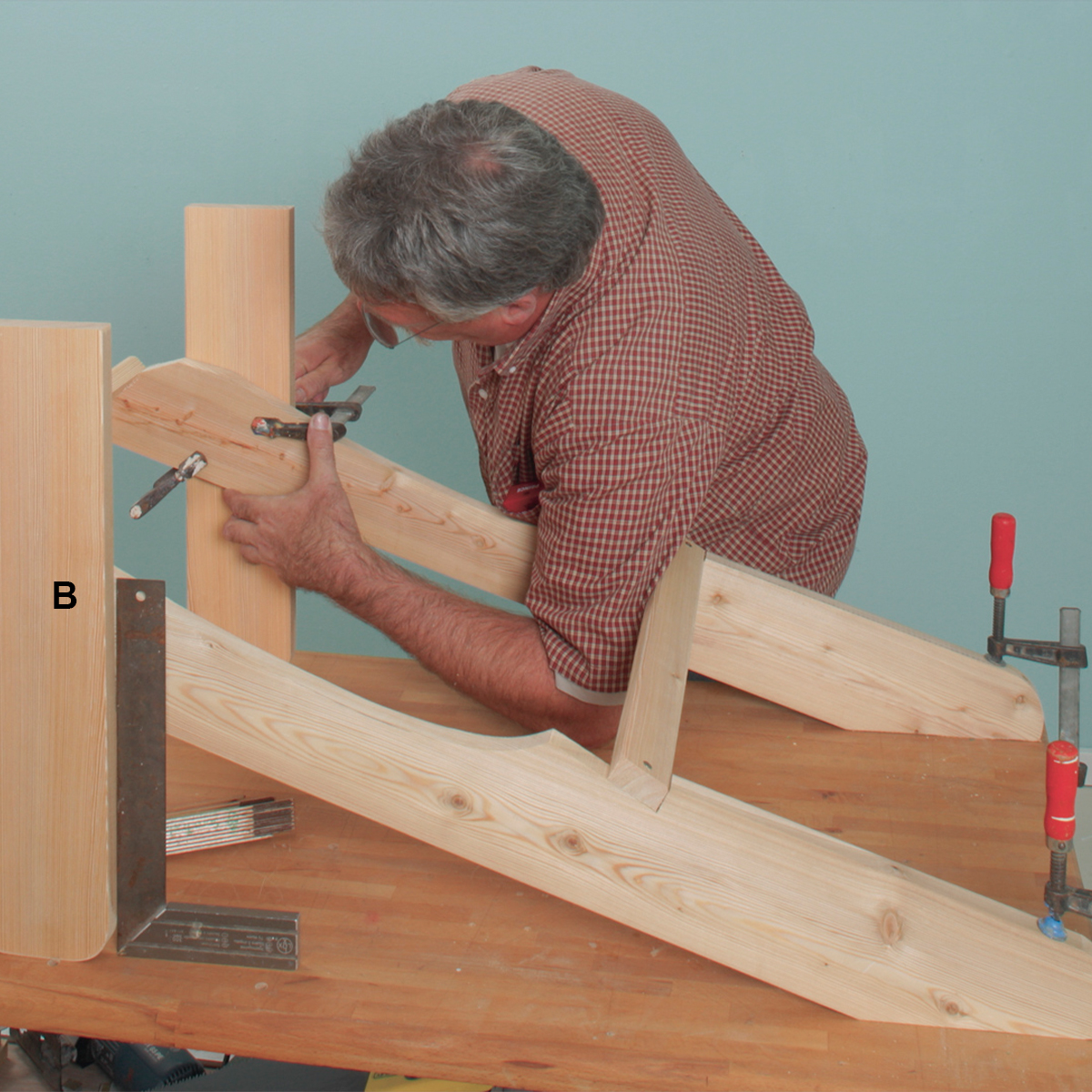

Vangene (A) spennes midlertidig fast ned mot arbeidsbordet. Mål 9 cm inn fra framkanten av vangen til framkanten av beinet (B). Når beina står vinkelrett på arbeidsbordet, er det 22 centimeter til underkanten av vangen. Beina festes midlertidig med tvinger.

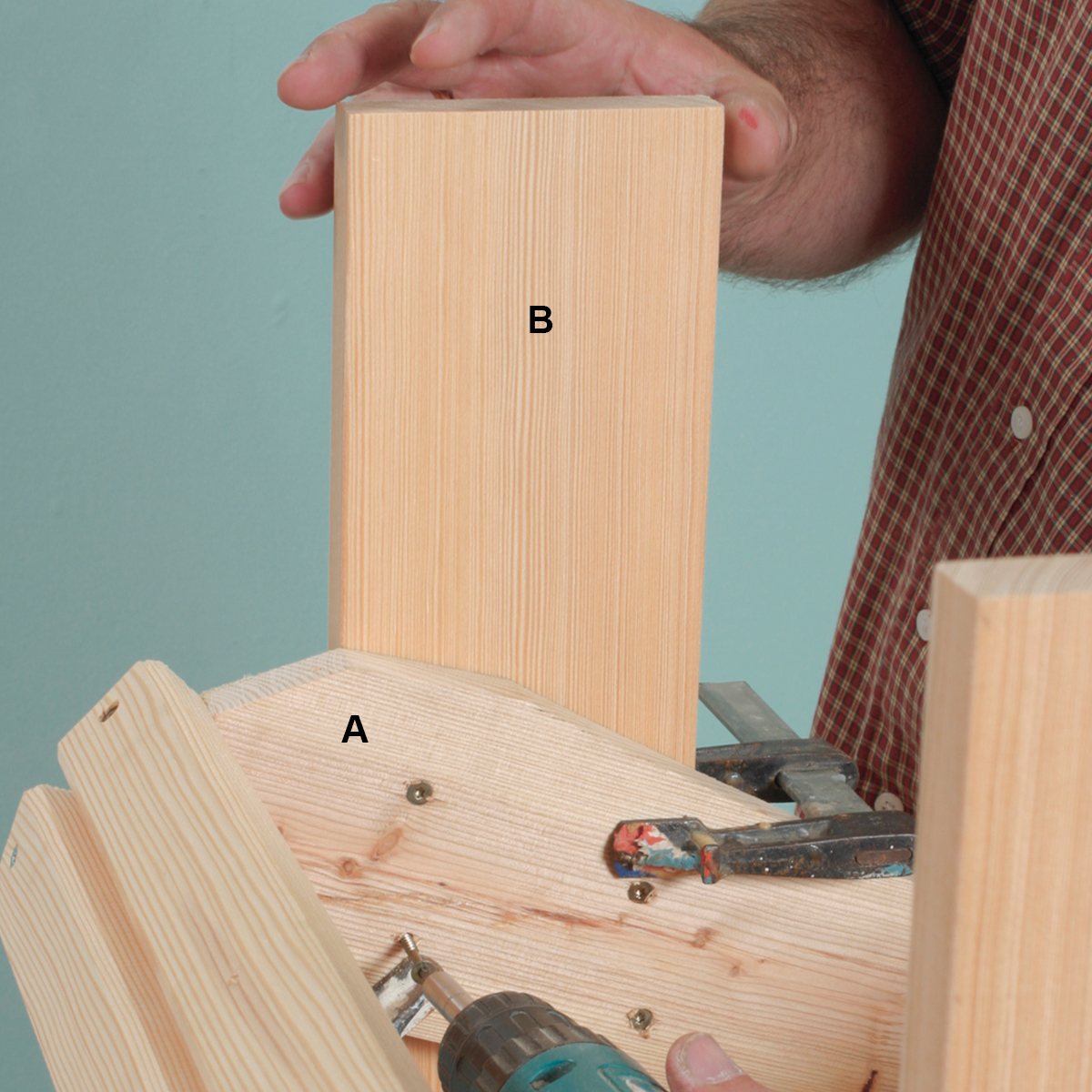

De fremste beina (B) sitter utvendig på vangen (A) og festes med lim og fire forsenkede skruer (4 x 40 millimeter) innenfra gjennom vangen.

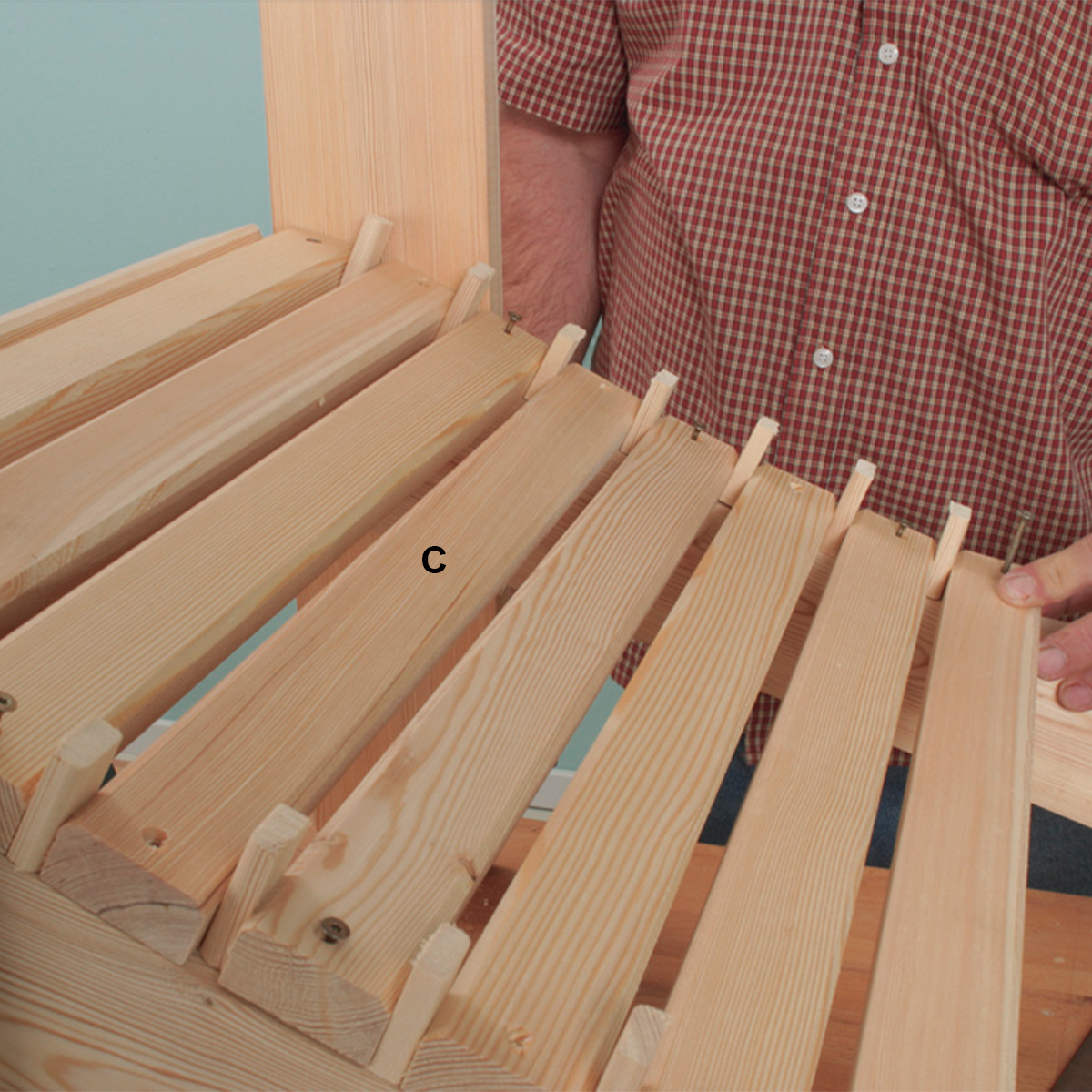

Setelistene (C) festes med skruer (4 x 50 millimeter) ned i kanten av vangen (A). Forbor og forsenk. Bruk 9 millimeter avstandsklosser mellom listene.
02
Slik lager du rygglenet
5
Trinn
Rygglenet er satt sammen som ei vifte av sju staver (F). Disse er av 21 x 50 millimeter glattkant, og da dette ikke er et standardmål, kan du dele ei 21 x 120 millimeter list og høvle den til riktig mål. Stavene er 80 centimeter lange og avrundes litt i framkanten.
Buen til rygglenet sages først ut når rygglenet er montert.
Stavene festes til to lister (G + H) av 21 x 95 millimeter glattkant. Den nederste lista (H) har samme lengde som setelistene (C) - det vil si 48 cm - og den passer nøyaktig til hakkene som er saget ut i vangen. Den øverste lista (G) måler 52 centimeter.
I begge listene sages ut en krumning som går fem centimeter inn på midten. I den nederste lista er radius = 43 centimeter, i den øverste = 54 centimeter.
Den midterste staven plasseres nøyaktig midt i krumningen og samtidig vinkelrett på den nederste lista. Med en avstand på 48 centimeter festes staven i den øverste lista, også midt i krumningen. Deretter plasseres de tre stavene på hver side av den midterste lista (på den nederste lista er avstanden mellom stavene bare et par millimeter), og når stavene sprer seg ut i vifteform, er avstanden mellom dem cirka 15 millimeter på den øverste lista og cirka 25 millimeter i toppen.
Stavene festes med forsenkede skruer (4 x 50 millimeter).

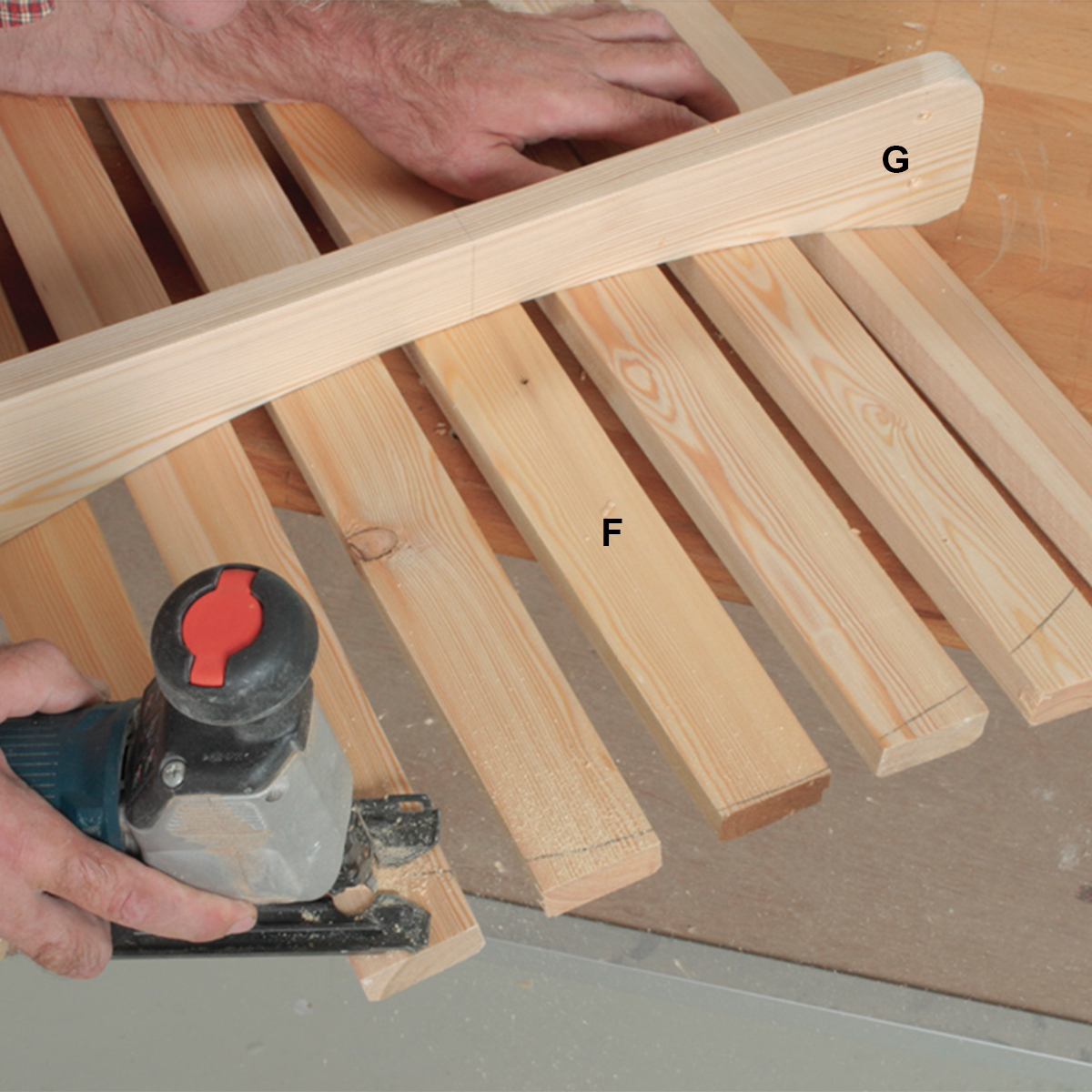

I toppen av rygglenet strekes den buede forma opp med radius = 30 centimeter. Det er lettest å tegne buen på et stykke papp, og bruke det som mal når du streker opp på baksiden av rygglenet. Sag ut med stikksaga, og puss med sandpapir.

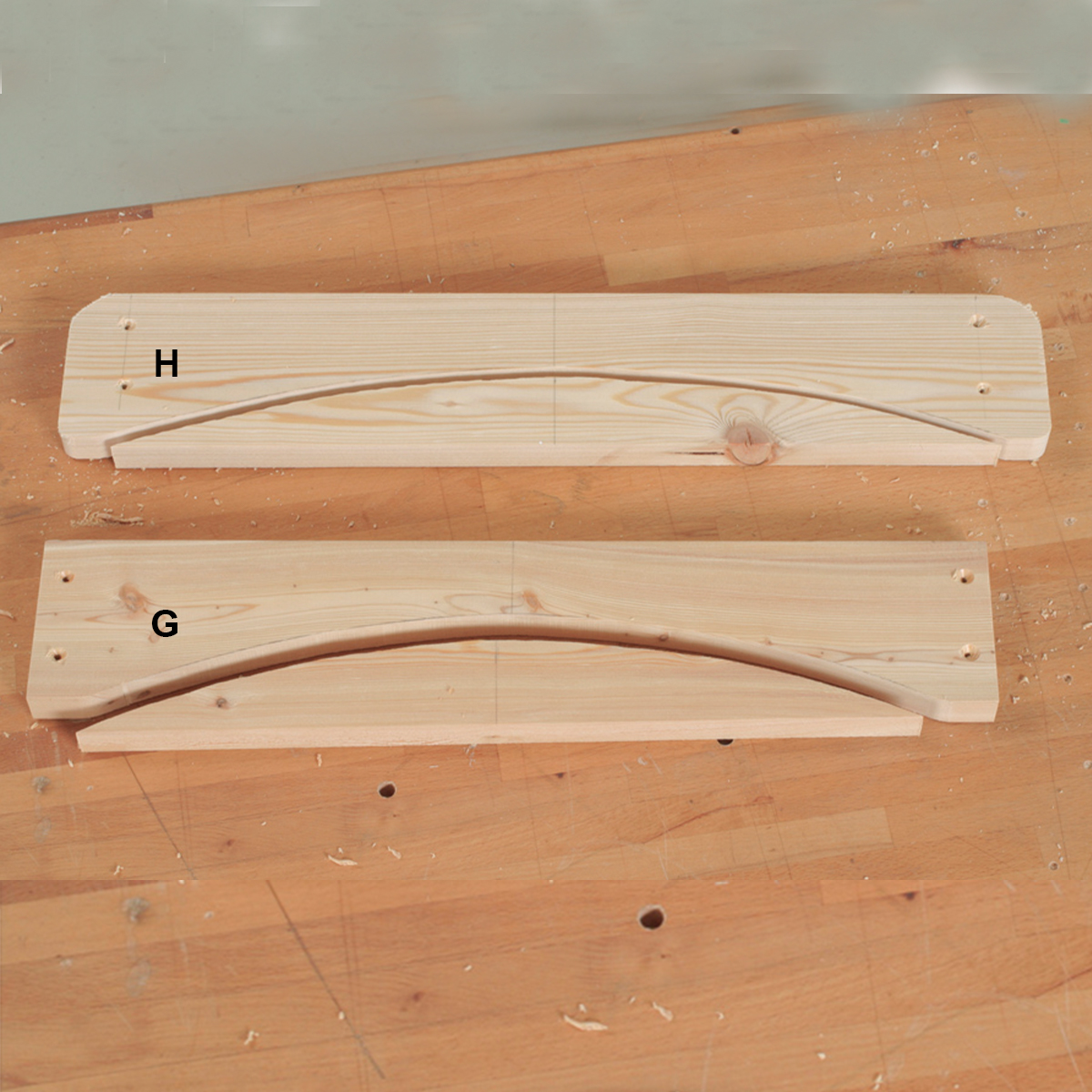

Listene (G + H) sages krumme med radius som angitt. Lag en mal hvis du vil lage flere stoler. Den øverste lista avrundes litt i kantene og i hjørnene.

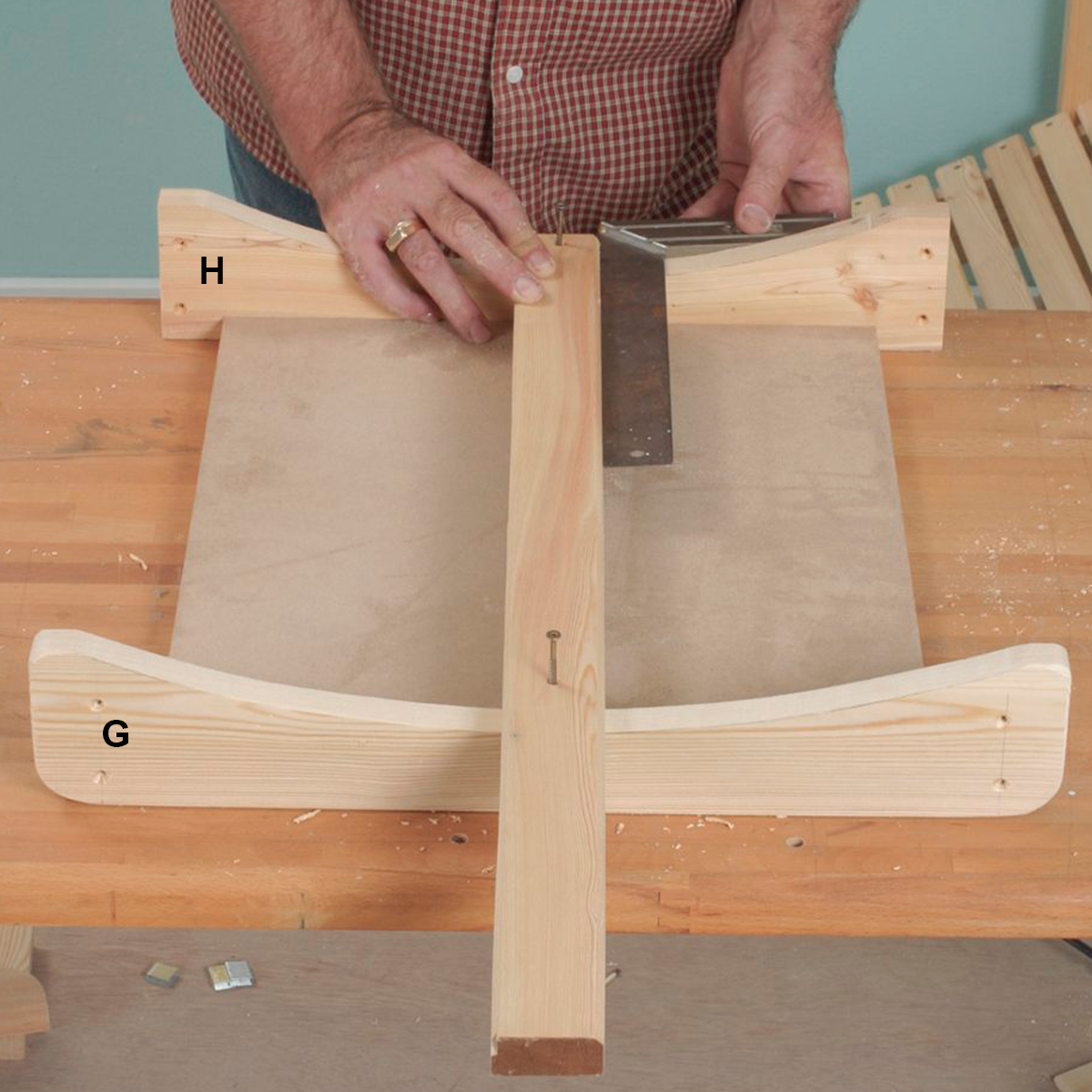

Avstanden mellom den øverste og nederste lista er 48 centimeter. Bruk et stykke av ei plate på 48 centimeter som avstandsmåler - da er de to listene alltid vinkelrett på hverandre.

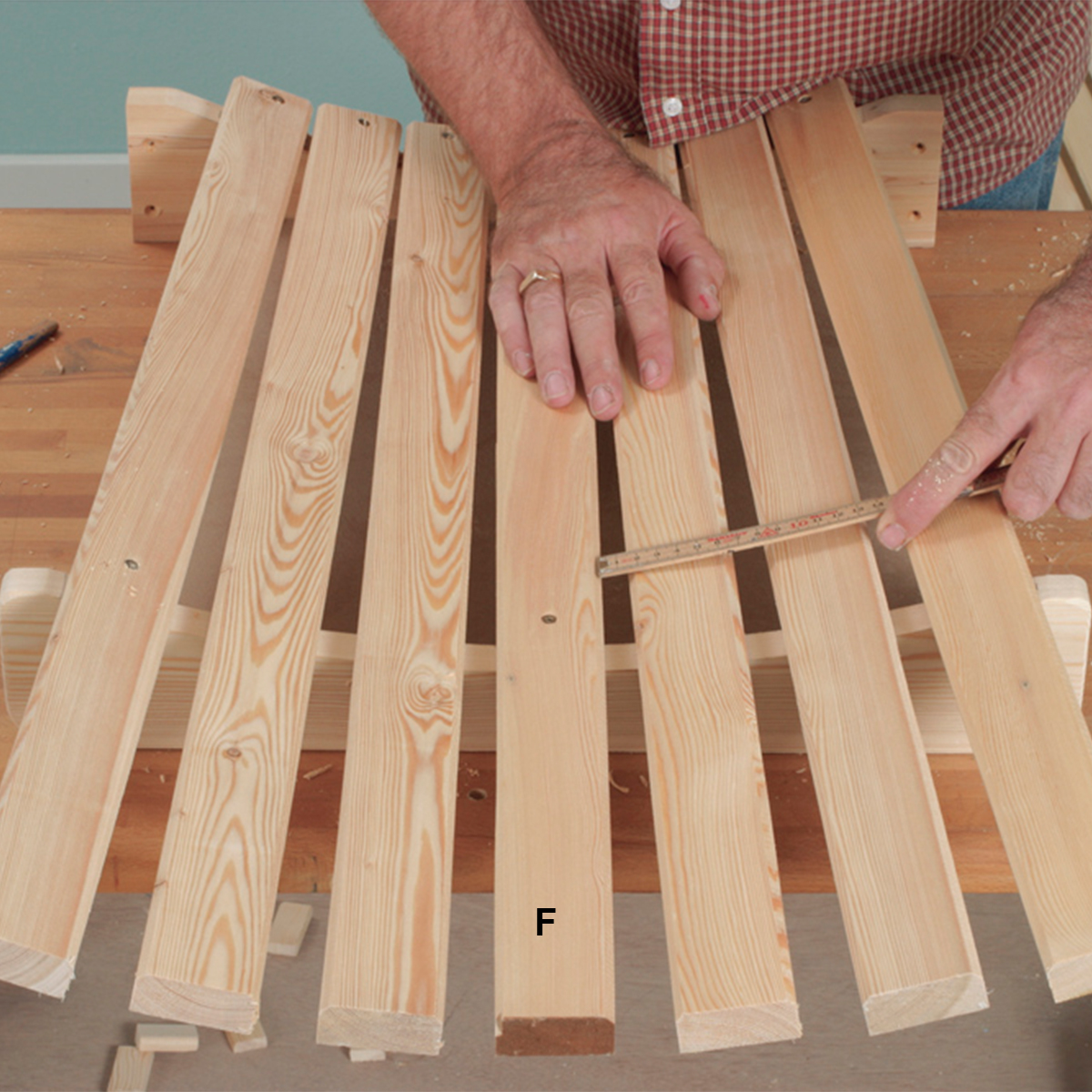

På hver side av den midterste staven (C) legges tre staver ut som ei vifte. I bunnen er avstanden mellom stavene bare et par millimeter - øverst cirka 25 millimeter. Legg merke til at de ytterste stavene er plassert tre cm fra enden på den øverste lista.

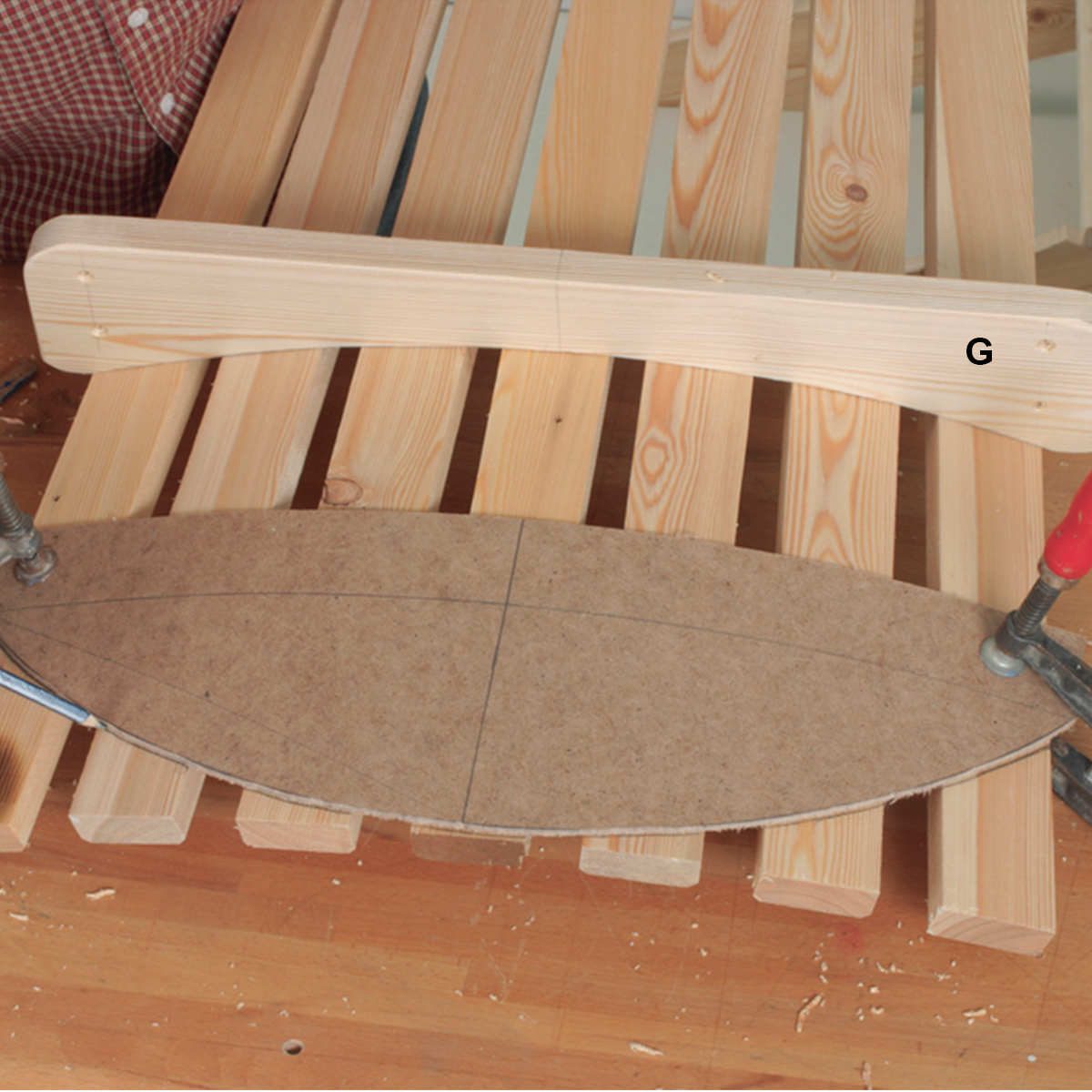

Overfør den buede overkanten på rygglenet til et mønster med radius = 30 centimeter, og strek opp etter denne på baksiden av rygglenet.
Sag til den buede forma etter streken med stikksaga, og puss etter med sandpapir (korn 180).
03
Stolen monteres
6
Trinn
Rygglenet festes gjennom den nederste lista (H) og ned i hakket på vangene med to skruer på hver side.
Når rygglenet har riktig vinkel (cirka 60 grader målt fra vannrett gulv), understøttes det med to lister (J). Disse er av 21 x 70 millimeter glattkant og cirka 62 centimeter høye - samme avstand som mellom bakkanten på de fremste beina og framkanten på støttelistene.
Når vi ikke anfører mer faste mål, kommer det av at målene kan variere noen få millimeter. I stedet tilpasses helningen på støttebeina etter den øverste lista på rygglenet når disse er loddrette (vinkelrett på gulvet).
Støttelistene festes innvendig på vangene med fire skruer (4 x 40 millimeter) på hver side. Gjennom den øverste lista og ned i de skrå snittene på støttebeina plasseres to skruer (4 x 80 millimeter) på hver side.
Armlenene (E) er laget av 21 x 120 millimeter glattkant som sages i fasong etter tegningen og skrus fast til støttebe-ina.Armlenene skrus fast til overkanten av beina samtidig som de understøttes av en liten kloss (D) som festes på yttersiden av beina.

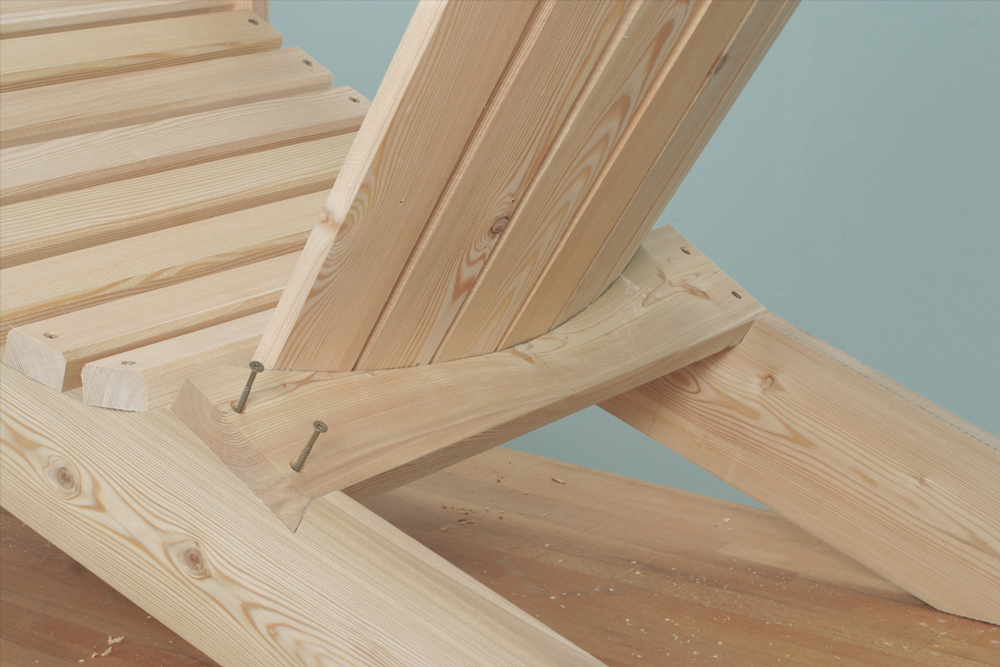

Rygglenet festes med skruer (4 x 50 mm) i hakkene som er saget ut i vangene (A). Rygglenet har nå en helning på ca. 60 grader målt fra bordplata.

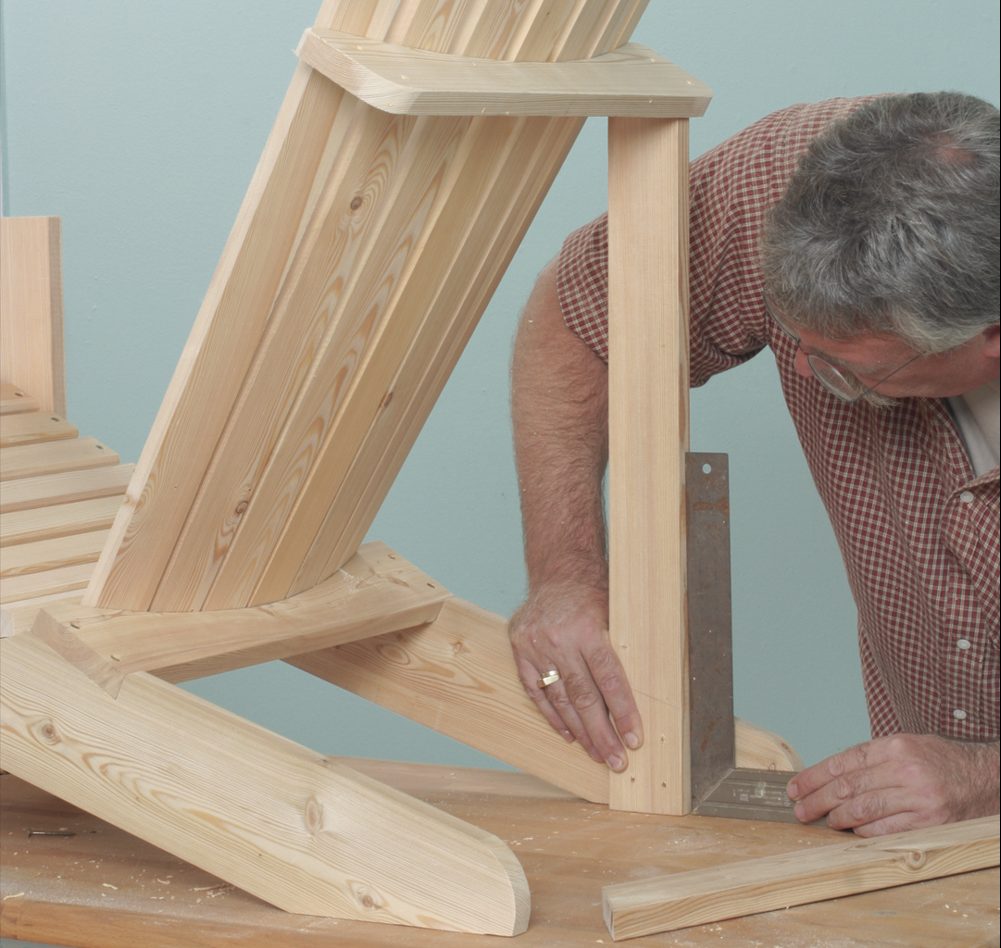

Støttebeina tilpasses i høyden og sages i samme vinkel som helningen på den øverste lista på rygglenet. Hold lista i vinkel, og strek opp langs underkanten av lista.

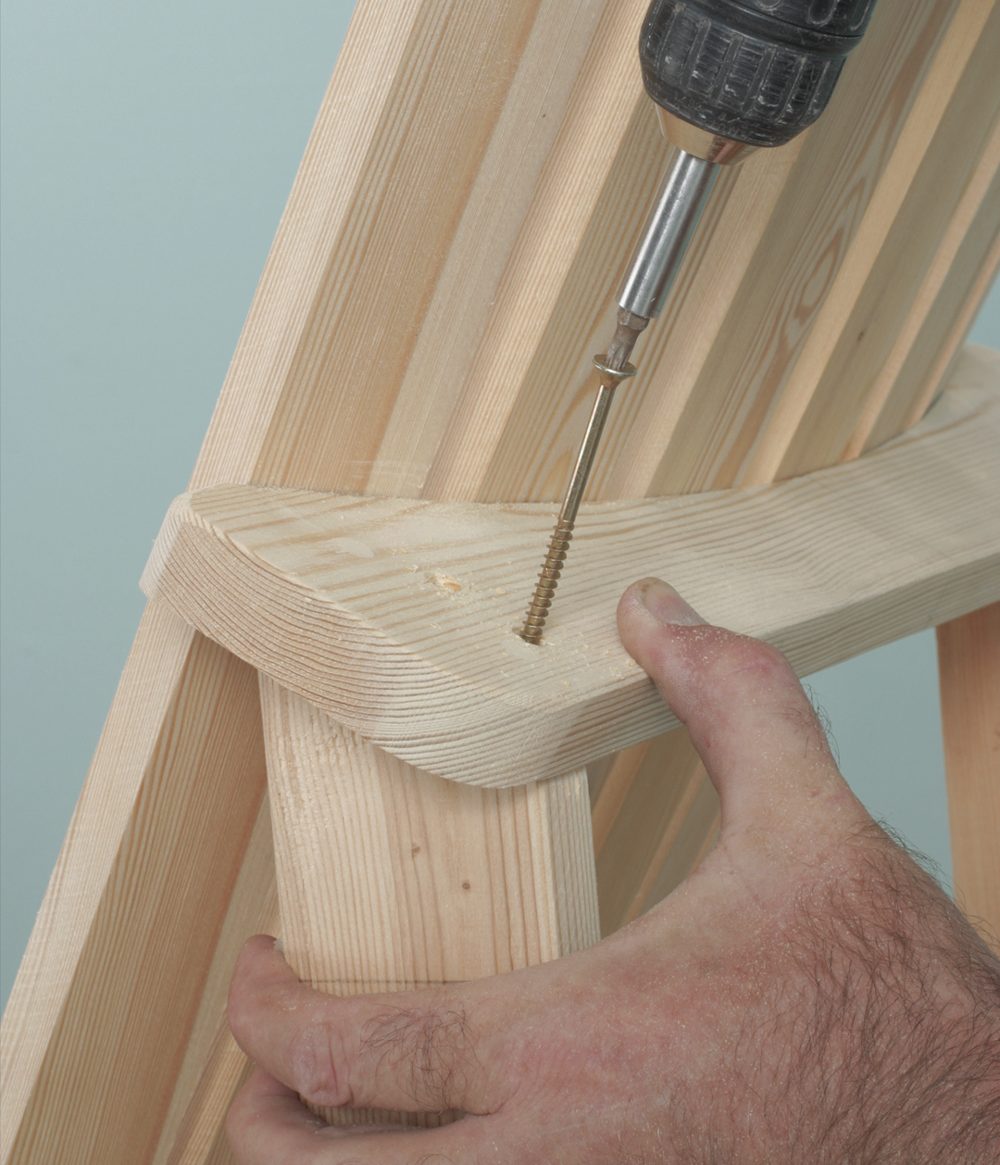

Støttebein og rygglene monteres sammen med 4 x 80 millimeter skruer og vannbestandig lim. Forbor og forsenk.

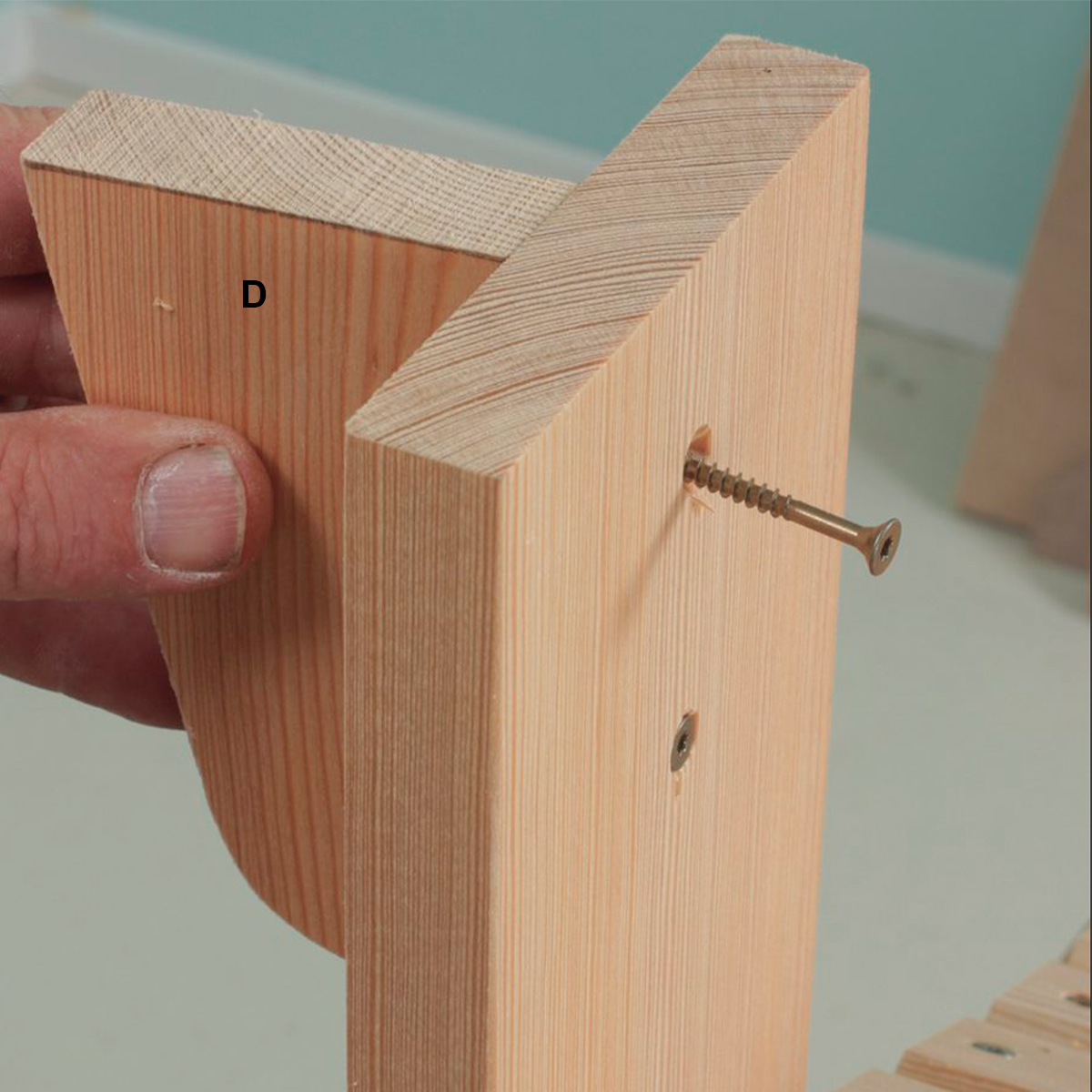

På yttersiden av beina festes små utsagde klosser med 4 x 50 mm skruer. Klossene (D) understøtter armlenet.
Armlenet (E) festes i bakkant med 4 x 50 mm skruer til støttebeina. Husk at underkanten av armlenet er lik overkanten av beina.

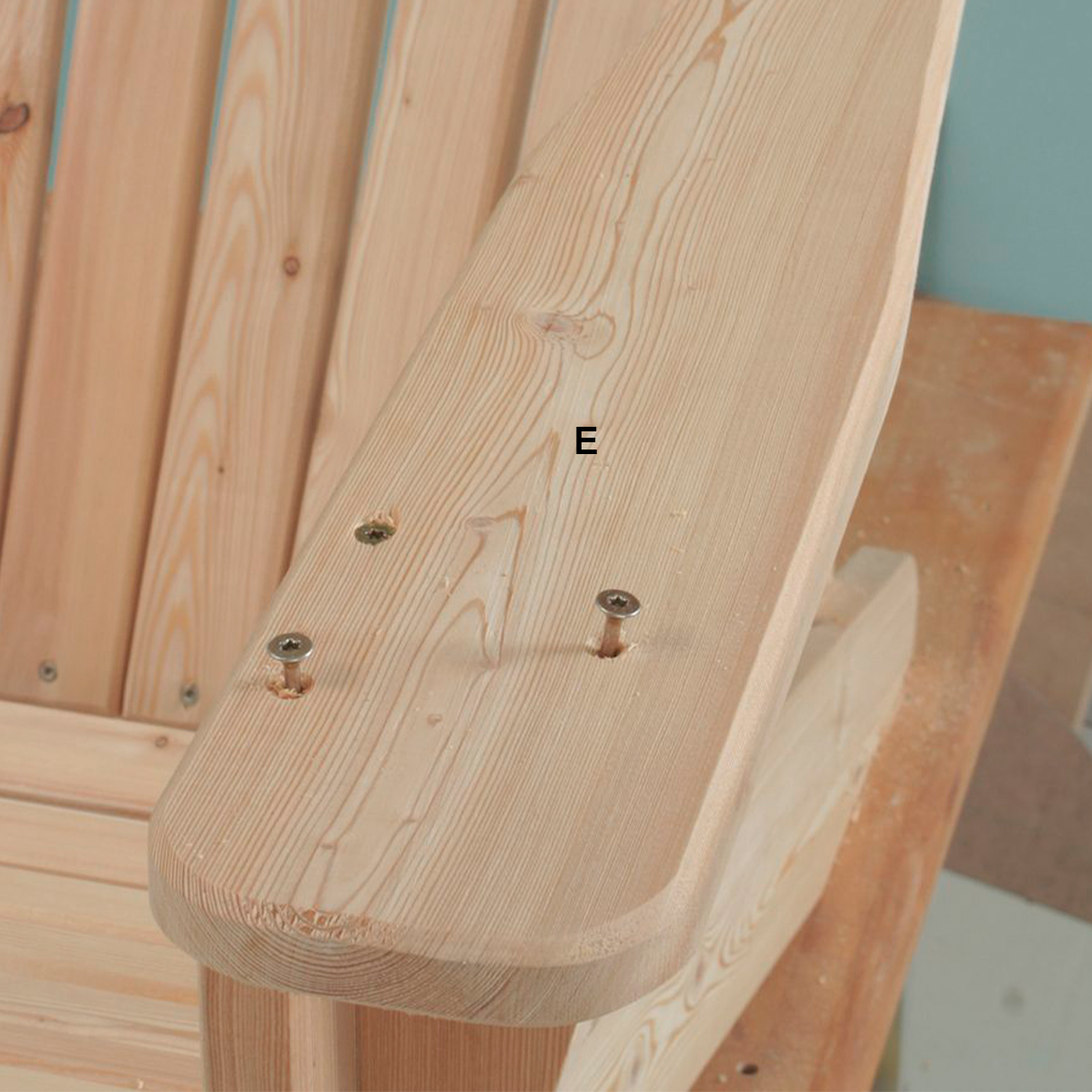

Armlenet flukter med innsiden av beina og festes ned i overkanten av disse og støtteklossen med 4 x 80 mm skruer.
04
Slik bygger du fotskammelen
3
Trinn
Når du først er i gang med å lage Adirondack-stolen - hvorfor ikke glede deg selv med en fotskammel for å kunne sitte enda bedre?
Vangene og beina på fotskammelen (A1 + B1) er lagd av 21 x 120 millimeter glattkant.
Framme har skammelen samme form og høyde som setet på stolen. Det betyr at du kan bruke den samme malen når sirkelbuen til de fire første listene skal strekes opp.
Deretter følger du tegningen av forma på vangene. Beina er plassert 9 centimeter fra framkanten av vangen, mens underkanten på vangen er plassert 22 centimeter oppe på framkanten av beina. I motsetning til stolen er beina her plassert innvendig på vangene.
Beina er 31 centimeter høye i framkant og sagd skrått parallelt med underkanten av vangen. De 11 listene (C1) er av 21 x 45 mm glattkant og er 48 centimeter lange. Før montering er de avrundet på overkanten, og det er forboret hull som er forsenket til skruene.

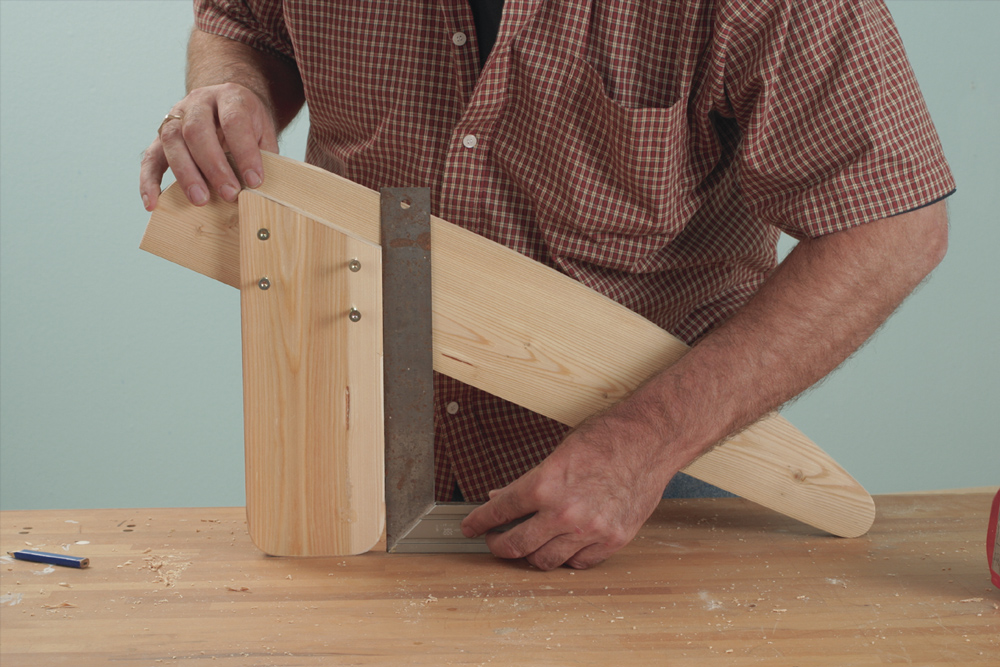

Beina på skammelen er festet innvendig på vangen. Mål 22 centimeter opp på forkanten av beinet og 9 centimeter inn fra fronten på vangen, og fest beinet med fire skruer (4 x 50 mm). Pass på at beinet står vinkelrett på bordet.

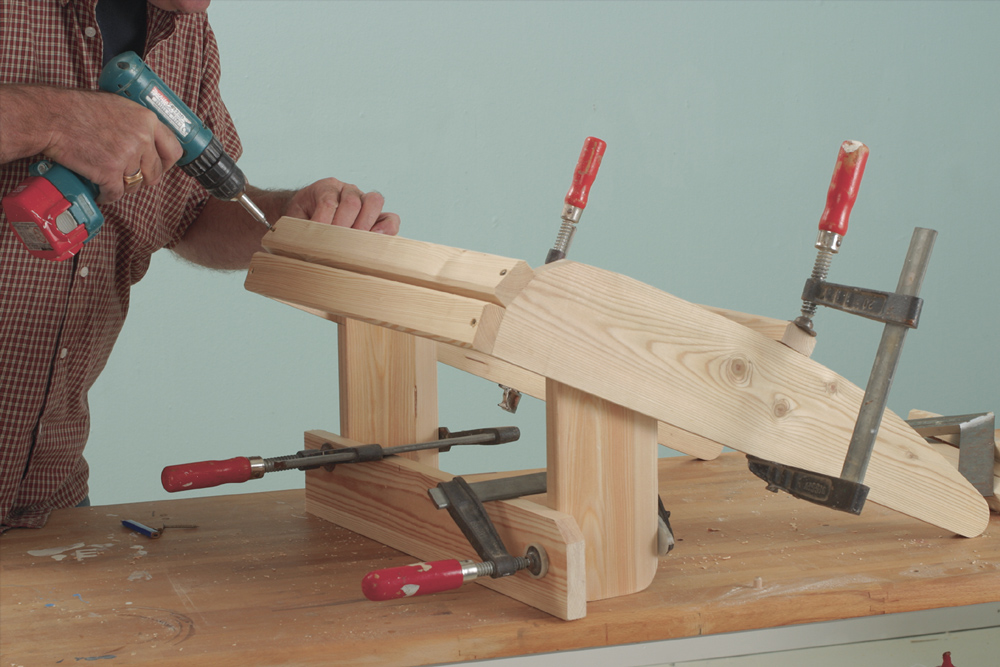

De to vangene og beina plasseres side ved side med en avstand på 48 centimeter. Bruk et hjelpebord når du fester, og sjekk vinkelen. Monter lista fra framkanten og nedover.

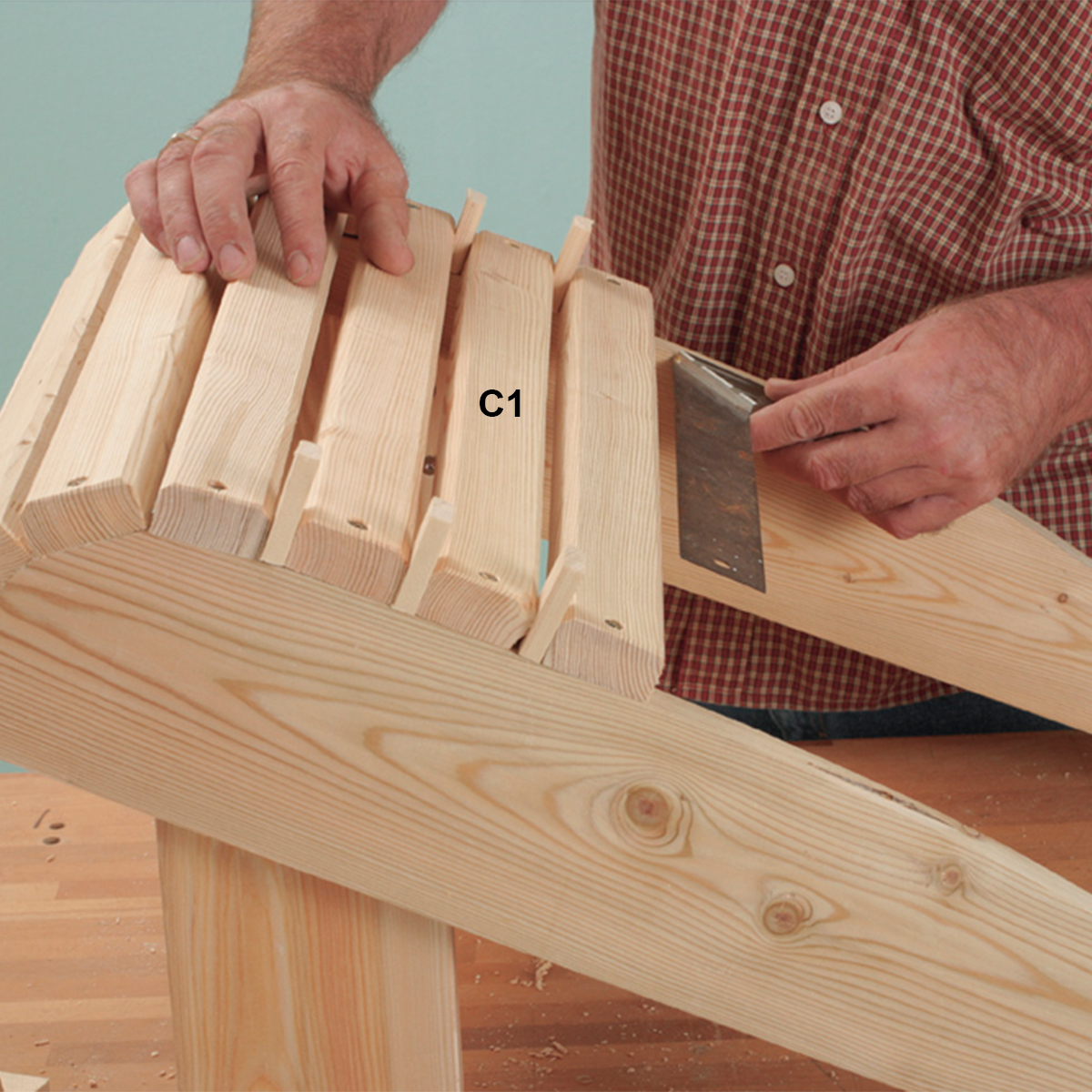

Listene framme er plassert med en avstand på 2 millimeter i bunnen. Resten plasseres med en avstand på ca 7 millimeter (bruk små stykker trebiter som avstandsklosser).
Materialer
Materialer til Adirondack-stol
21 x 120 mm glattkant:
• 2 vanger (A) à 100 cm
• 2 bein (B) à 50 cm
• 2 armlene (E) à 85 cm
• 4 staver (F) til rygg á 80 cm (som du deler på langs for å lage 7 stk. på 21 x 50 mm)
21 x 45 mm glattkant:
• 12 lister (C) til sete à 48 cm
21 x 95 mm glattkant:
• 1 list (G) til ryggen, 52 cm
• 1 list (H) til ryggen, 48 cm
21 x 70 mm glattkant:
• 2 støtteklosser (D) á12 cm
• 2 støttebein (J) à 62 cm
Dessuten:
• Skruer, 4 x 40, 4 x 50 og 4 x 80 mm
• Grunningsolje og maling
Materialer til fotskammelen
21 x 120 mm glattkant:
• 2 vanger (A1) á 65 cm
• 2 bein (B1) à 31 cm
21 x 45 mm glattkant:
• 11 lister (C1) à 48 cm
Dessuten:
• Skruer, 4 x 50 mm
• Grunningsolje/trebeskyttelse
Tidsforbruk
2 dager
Pris
Rundt 2000 kroner
Tegning

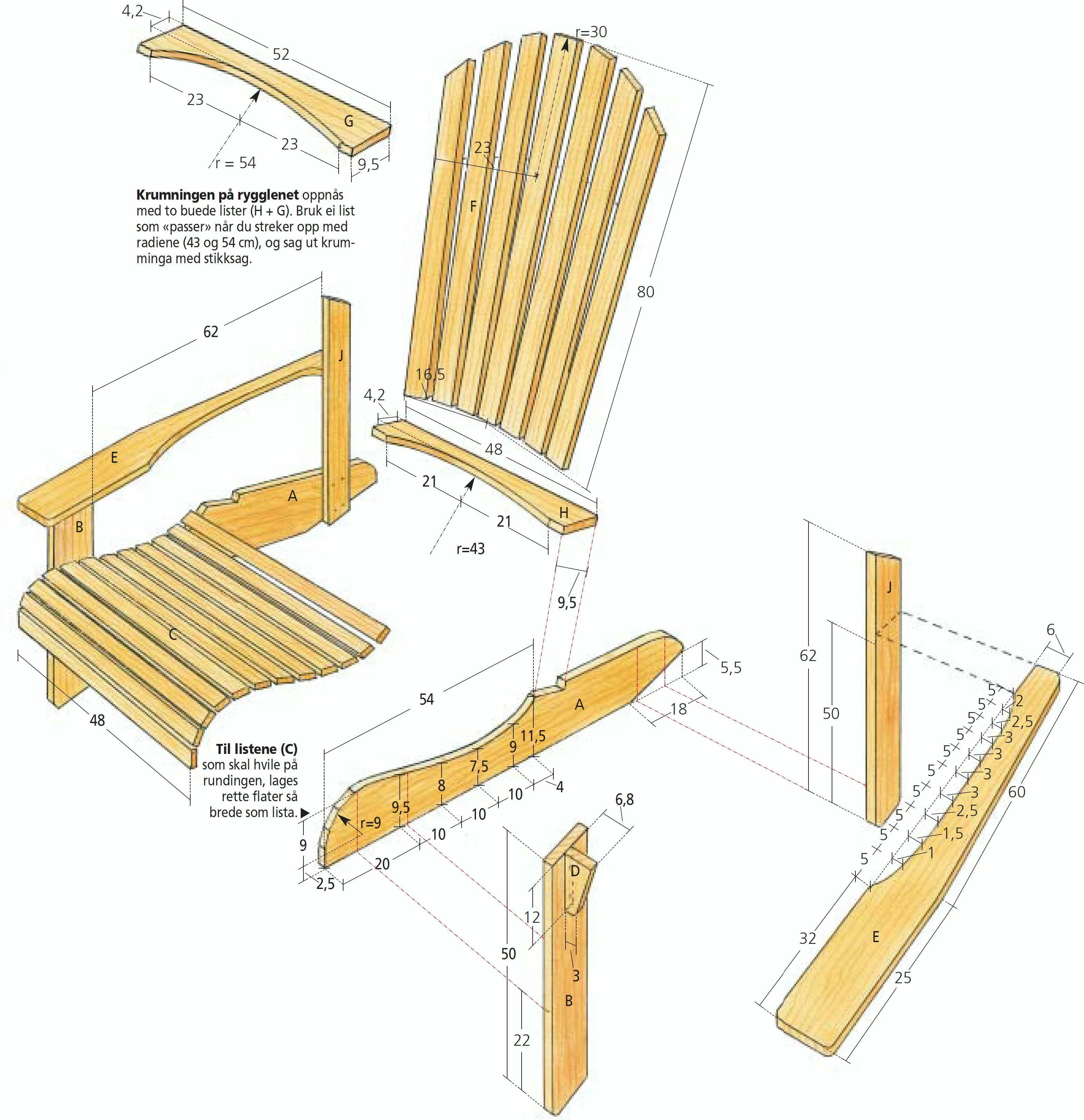

Adirondack-stol: Tegninger
Vi har bevisst droppet all matematikk på tegningen og bare avsatt de målene som danner krumningene og helningsvinklene for sete og rygg.
Først lages de to vangene (A) som dels understøtter setet, og dels utgjør de bakerste beina. Vangene lages av 21 x 120 mm glattkant, og de er hver 100 cm lange. Sett målene etter tegningen på den ene vangen, og sag ut med ei stikk-eller båndsag.
Vangen som er saget ut, brukes til å kopiere vange nummer to - eller tre og fire, hvis du skal lage flere stoler. Legg også merke til fronten på vangene - den er avrundet med en radius på 9 cm. Deretter er den slipt eller saget plan for hver 45 mm slik at setelistene får et plant underlag.
De fremste beina (B) er også av 21 x 120 mm glattkant, men bare halvparten så lange, det vil si 50 cm.
Beina som sitter utvendig på vangene og festes med fire skruer på innsiden, plasseres 9 cm inn fra framkanten på vangen slik at underkanten av vangen møter framkanten på beina 22 cm oppe. Mål og helning oppstår automatisk når vangen sages over i bakkant etter målene på tegningen.
De 12 setelistene (C) er av 21 x 45 mm glattkant og er 48 cm lange (tilsvarer bredden på stolen).
Listene avrundes litt i overkant og skrus fast til vangene. De fire første setelistene plasseres med en avstand på 2 millimeter, resten (8 stk.) med en avstand på ca 7 mm.
Fasongen på vangene (A) og armlenene (E) strekes opp etter tegningen (lag eventuelt et mønster eller en mal, og bruk den når du streker opp). Det er viktig at spesielt vangene er parvis helt like.
Plasser vangen (A) i riktig vinkel på det fremste beinet (B). Lag neste bein, og pass på at begge blir helt like. Beina (B) plasseres utvendig på vangen.

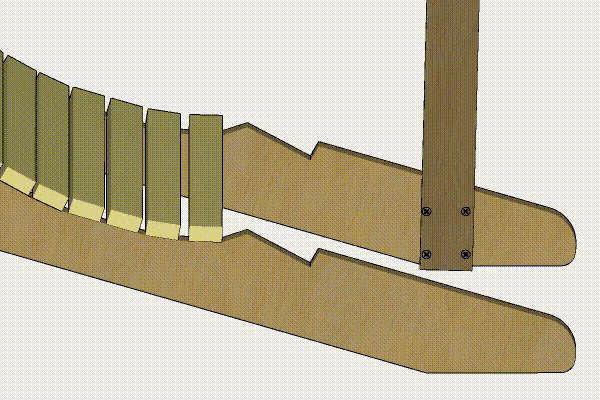

Det bakerste beinet (J) støtter den øverste lista (G) på rygglenet, og armlenet (E) festes til lista. Beina er plassert på innsiden og monteres først når rygglenet er festet til vangen gjennom lista (H).
Fotskammelen
De loddrette beina (B1) festes på innsiden av vangene (A1).
3D-modell
Video
Tips & Triks

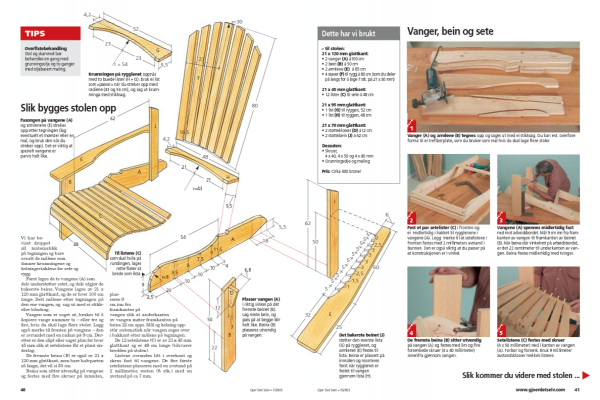

Magasinartikkel

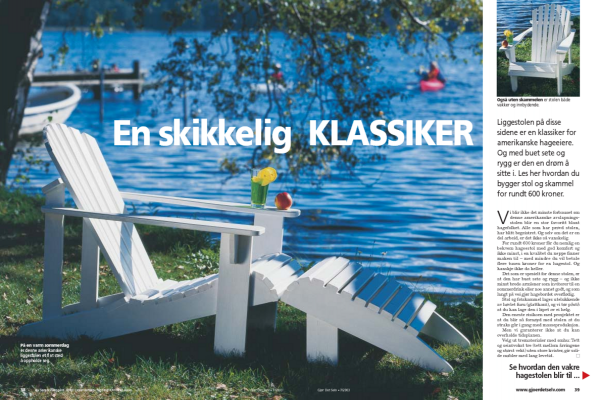

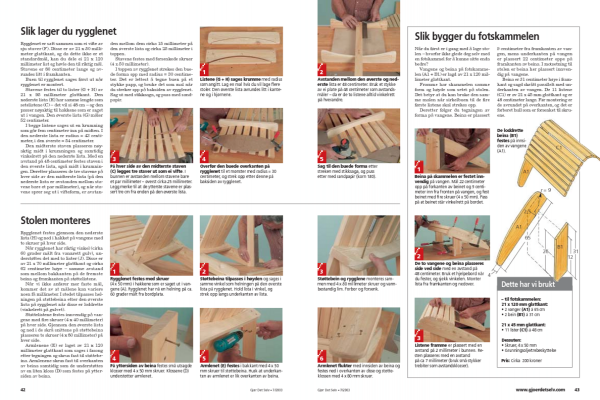

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
