Intro
Veiledning
01
Mål opp, og lag sokler og hyller
6
Trinn
Det skal bygges en sokkel langs gulvet, slik at skapene med uttrekksskinner får solid støtte i bunnen. Sokkelen består av et par høvlede furulister (A og B), som festes til gulvet med skruer gjennom den innerste listen (B).

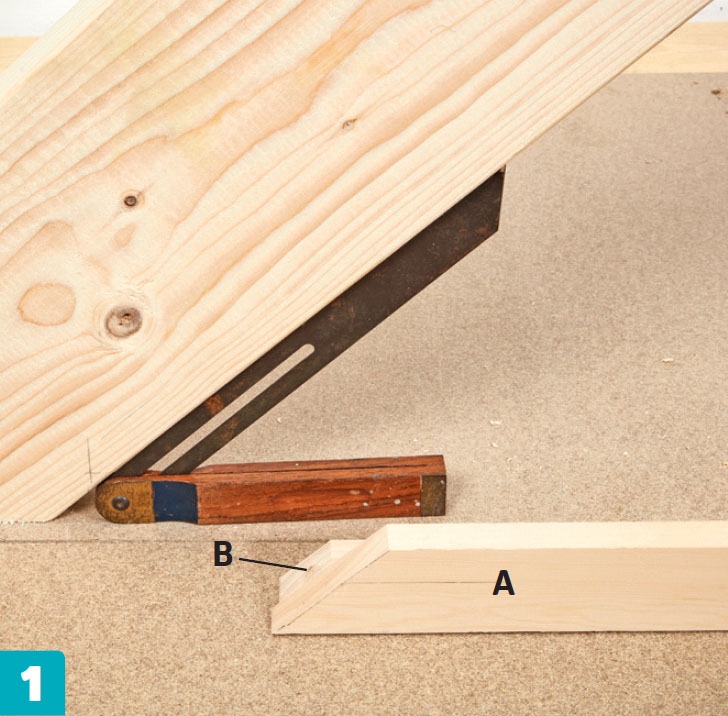

Merk opp vinkelen under trappen med en smygvinkel. Sag deretter til listene til sokkelen i vinkelen, slik at de passer under trappevangen. Sokkelen festes godt og plasseres i flukt med forkanten på vangen.

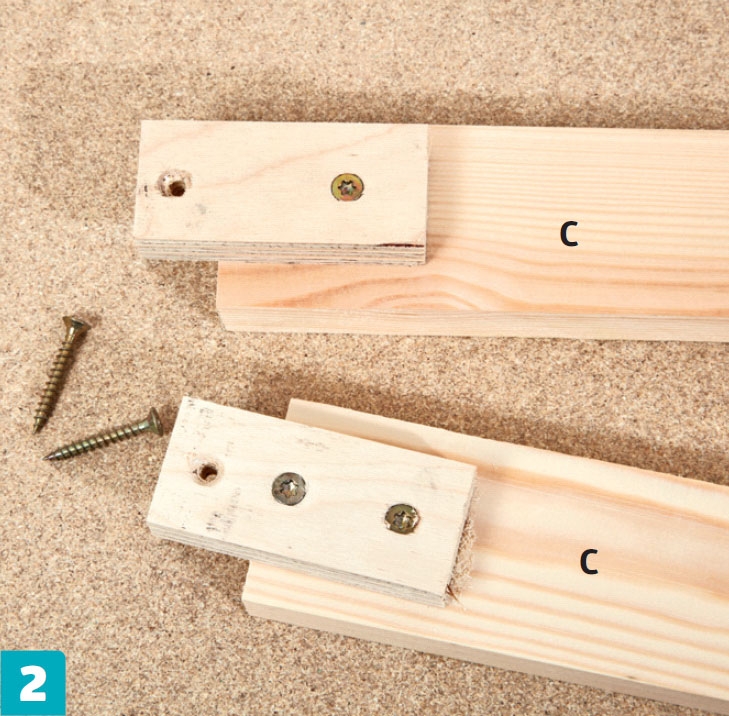

Sett på lasker av f.eks. 12-15 mm kryss-finér på rammelister (C) med lim og 4 x 25 mm skruer. Deretter kan du sette fast listene (C) til sokkellisten (A) med 4 x 25 mm skruer.

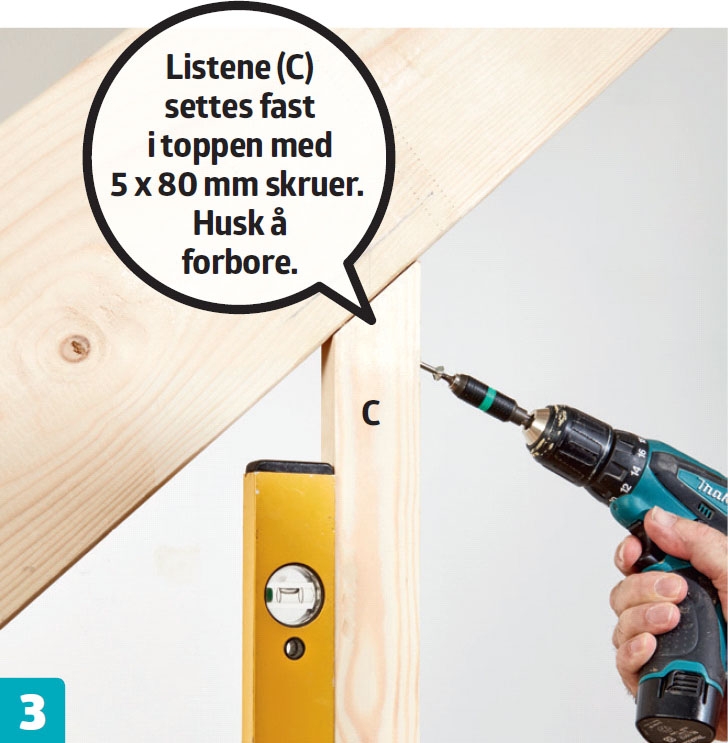

Listene (C) settes i lodd og skrus fast i topp og bunn. De skal flukte med trappevangen og forsiden på sokkelen. Mål opp plasseringen på overkanten til sokkelen. Strek opp vinkelen og sag dem ut.

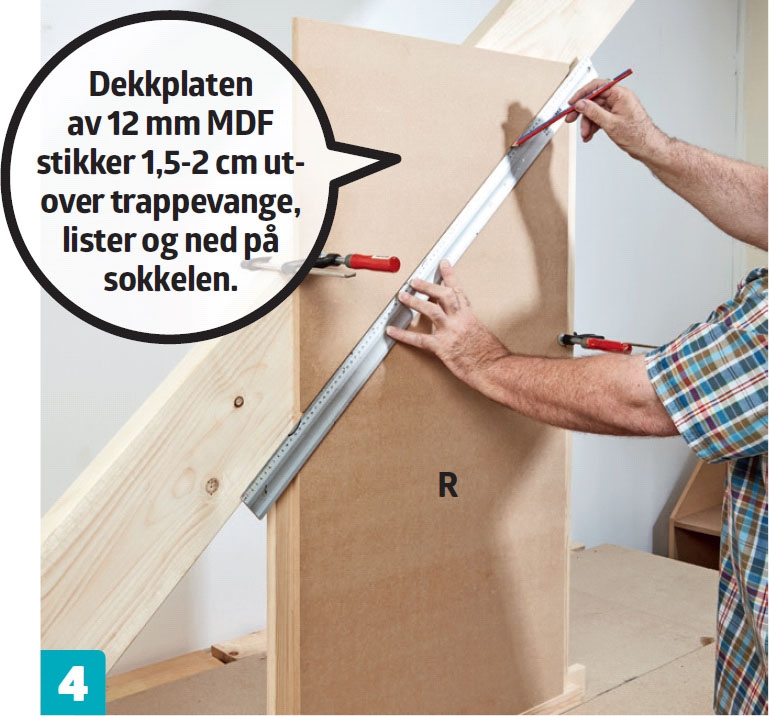

Strek opp trappevinkelen på dekkplaten. Understøtt med et 4 cm høyt listestykke og sjekk at platen er i lodd og stikker like langt ut på begge sider av rammelistene (C).

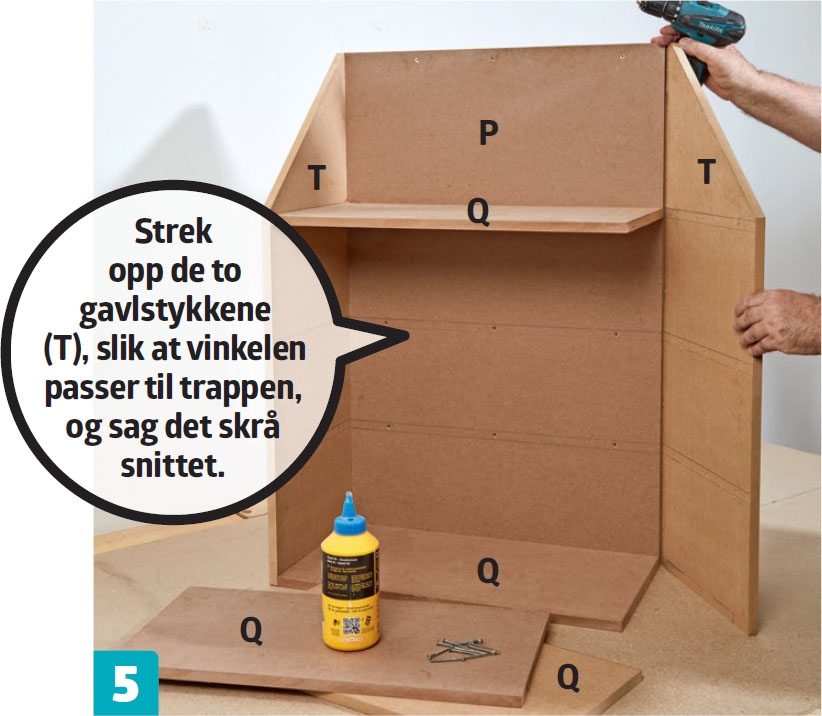

Nå kan skapet måles opp og lages. Gavlstykkene (T) settes fast til bakplatens (P) kanter med lim og 3,5 x 40 mm skruer. Gjør det samme med bunnen, topplaten og de to hyllene (Q). Husk å forbore.

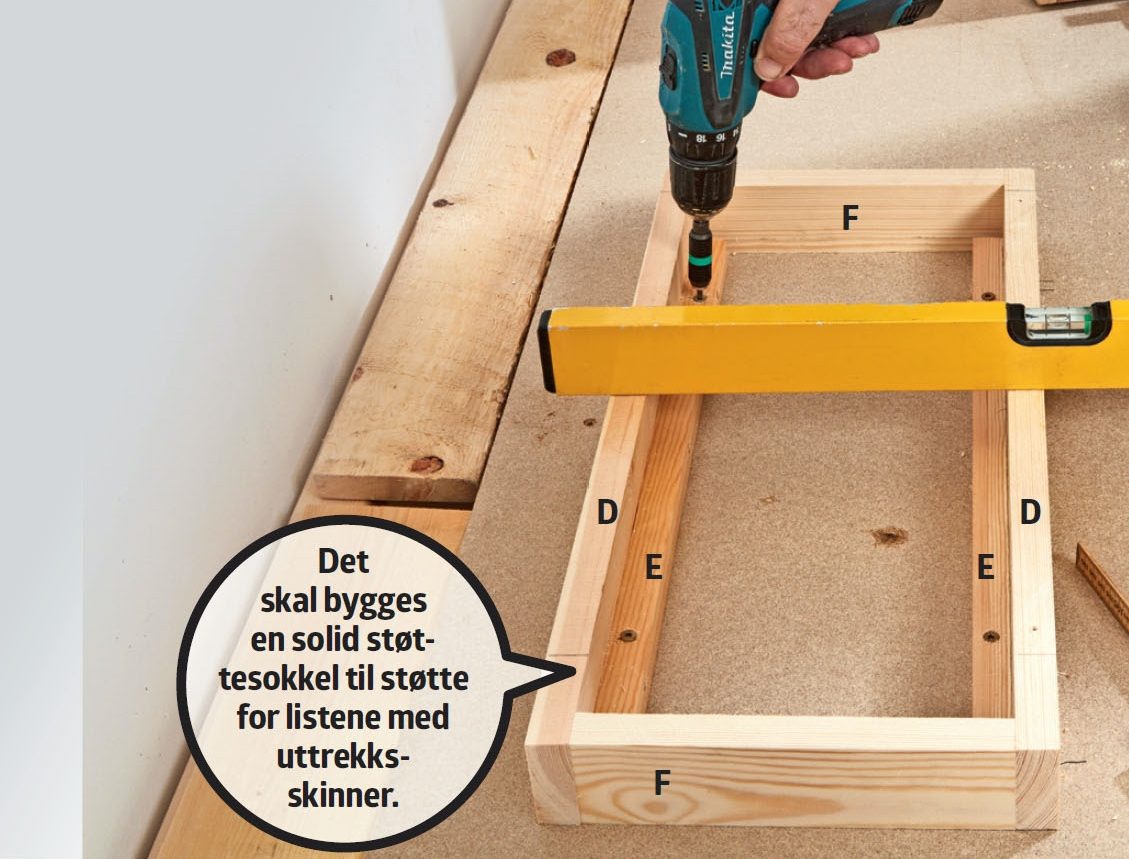

Støttesokkelen lages av listene (D) og (F). Listestykkene (E) settes innvendig i rammen og festes til gulvet. Støttesokkelen skal ligge nøyaktig i vater og flukte med sokkelens (A) overkant.
02
Fest de nederste uttrekksskinnene
4
Trinn

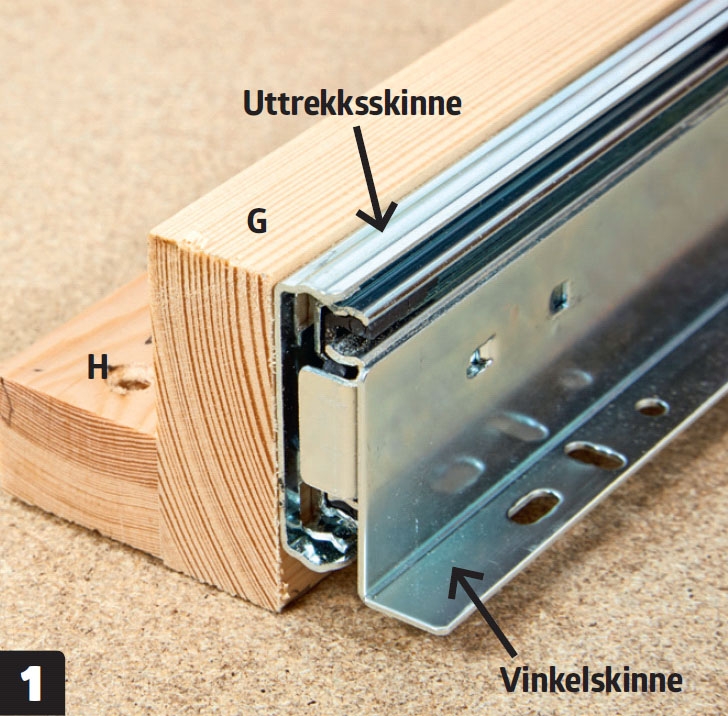

Uttrekksskinnene i bunnen er montert til lister som er satt sammen i vinkel. Den loddrette listen (G) settes fast til den vannrette listen (H), som festes ned i soklene. Vinkellistene (G) og (H) er her 65 cm lange. Uttrekksskinnen settes fast til den loddrette listen.
Skru fast uttrekksskinnene på vinkellisten, slik at de flukter med listens (G) overkant og forkant. Uttrekksskinnen har monteringshull til festing av skapet.
Vinkellistene med uttrekksskinner settes fast til bunnen på skapet med 4 stk. 4 x 16 mm skruer i begge sider. Skinnenes forkant fluktet med skapets forkant.

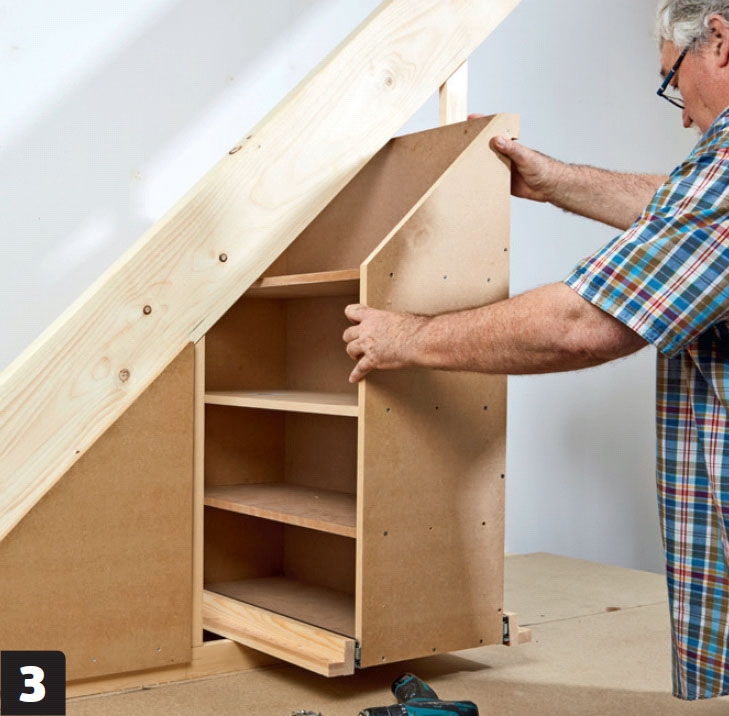

Dytt skapet på plass på sokkelen og støttesokkelen, slik at forkanten av skapet/ skinner/lister er den samme som forkanten av sokkelen, og avstanden fra bakplaten til rammelisten er 10 cm.

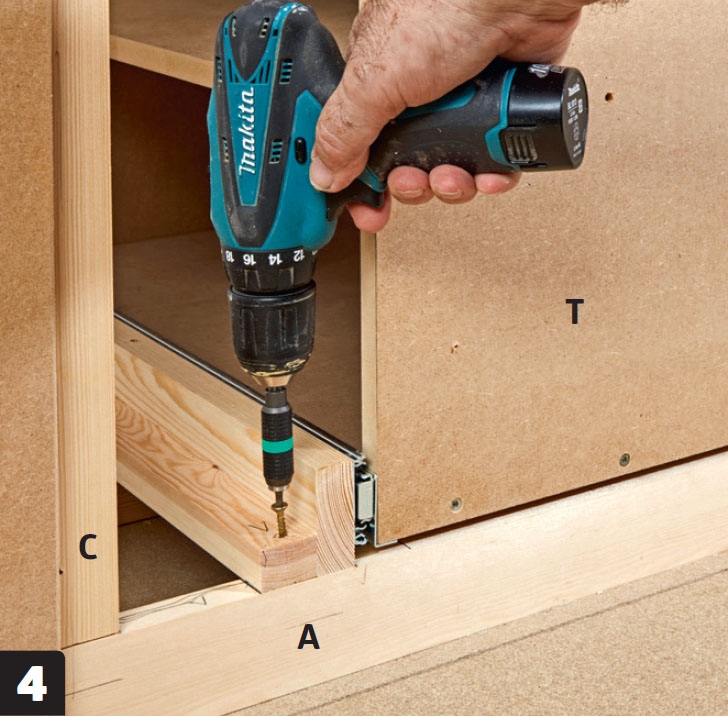

Sett fast vinkellistene til sokkel og støttesokkel med 4 x 50 mm skruer. Skap, skinner og lister skal flukte nøyaktig med forkanten av sokkelen (A). Gavlplaten (T) skal flukte med rammelistene (C).
03
Gjør skapet stabilt med en toppskinne
6
Trinn

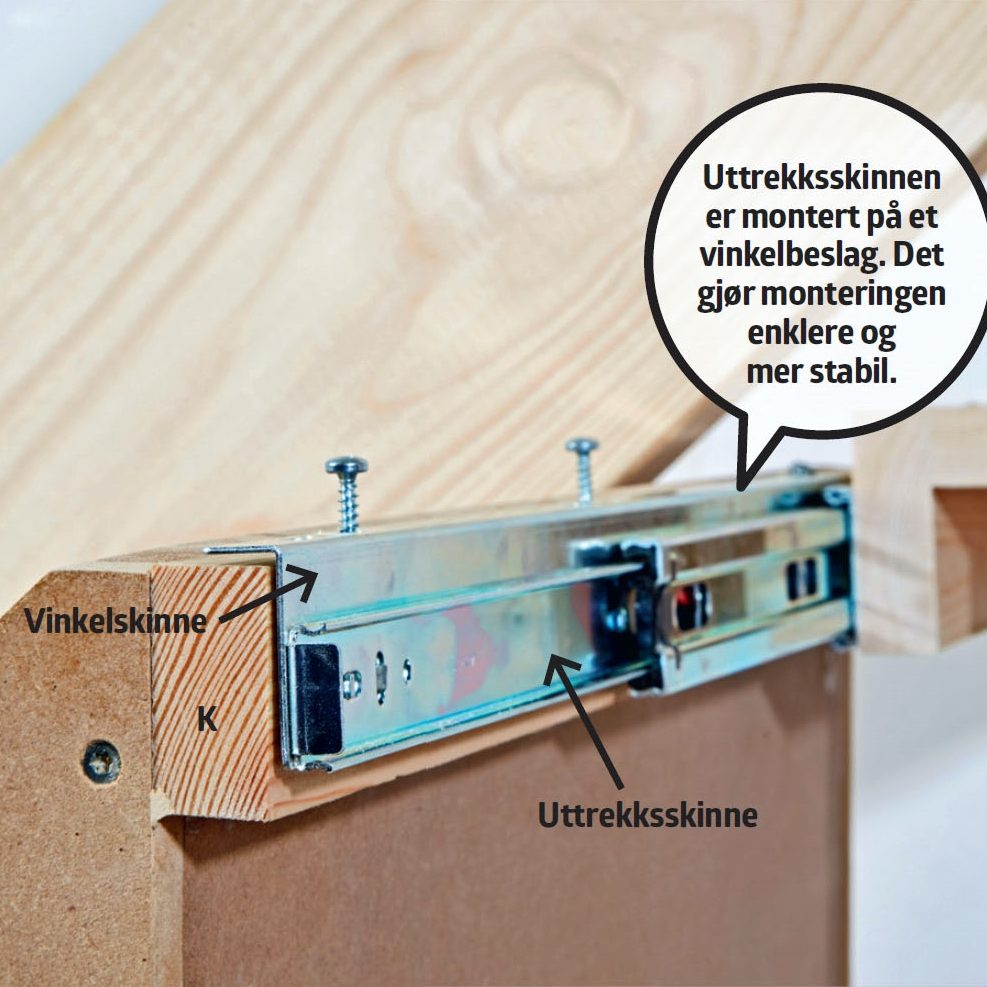

Vi monterer for sikkerhets skyld en uttrekksskinne i toppen av skapet, for å gi uttrekket ekstra styrke og stabilitet. Vi monterer i tillegg et vinkelbeslag. Det gjør skinnen mer stabil.
Her kan du se hvordan skapet fikseres med lister, som settes fast i rammelisten (C) og i veggen.

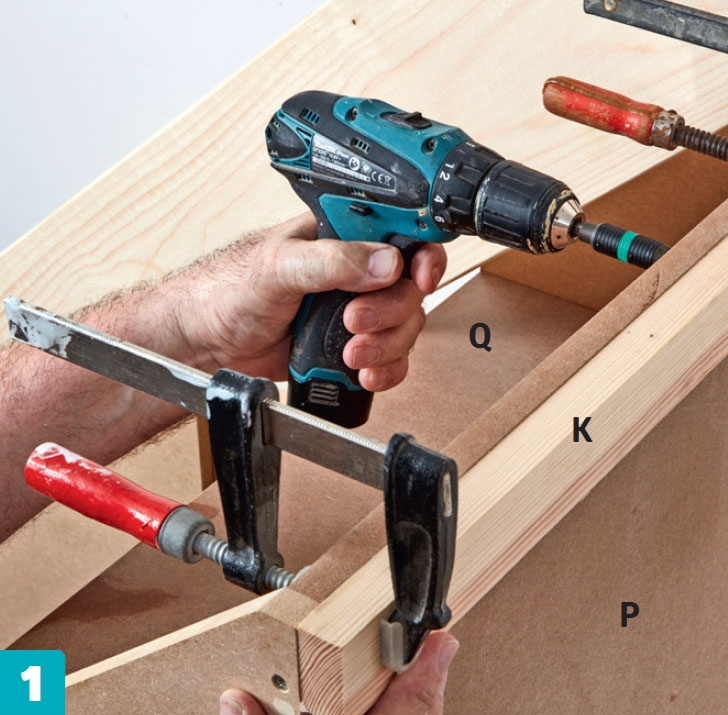

Sett fast et listestykke (K) på skapets bakside, slik at det flukter med bakplatens (P) overkant. Bruk lim og 4 x 35 mm skruer. Et par tvinger gjør jobben enklere.

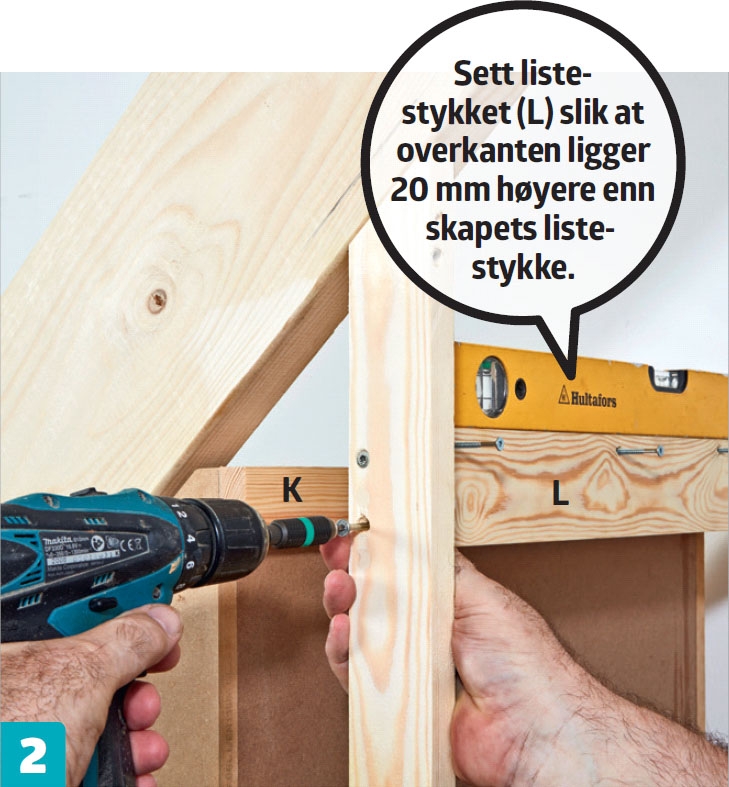

Sørg for at listen (L) er i vater. Sjekk at listene (L) og (K) er parallelle, slik at avstanden er den samme hele veien. Fest den med små vinkeljern i veggen og skruer i fronten.

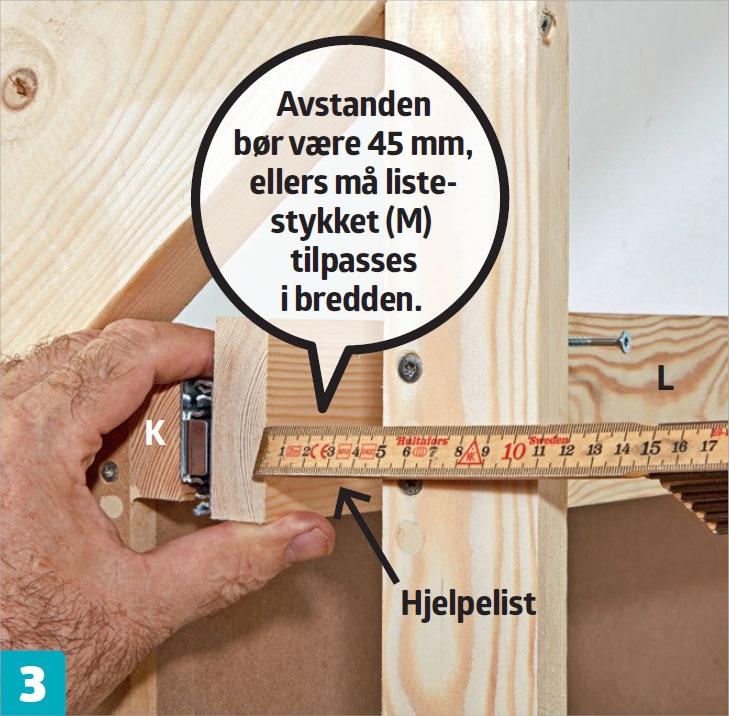

Fest uttrekksskinnens vinkelskinne midlertidig til listen (K) på skapet med et par skruer. Legg en bit 21 mm list tett mot uttrekksskinnen, og kontroller avstanden mellom denne hjelpelisten og listen (L).

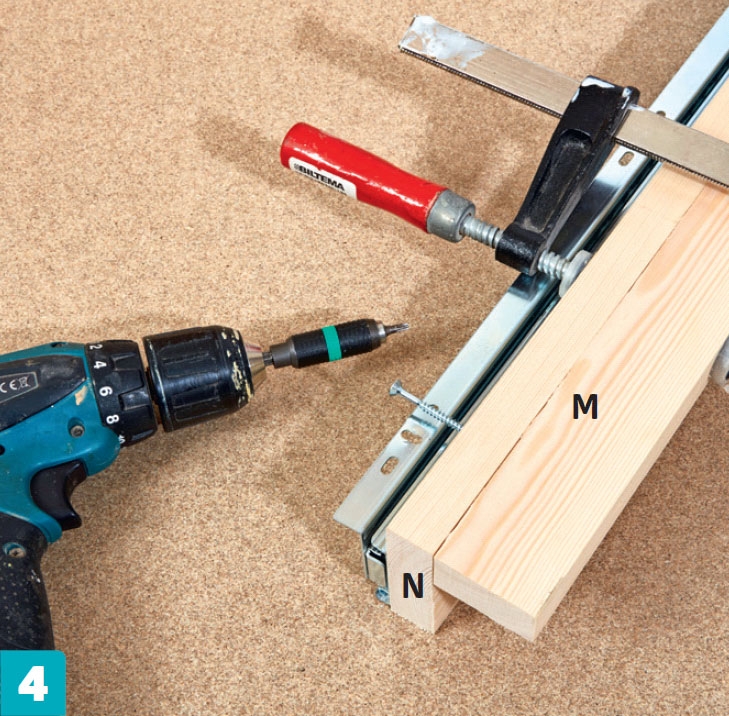

Lag en vinkellist bestående av list (M) og (N). Sett fast skinnen til listen (N), slik at den flukter med undersiden, og metallvinkellisten vender opp. Skinnens forkant skal flukte presist med listens (N) forkant.

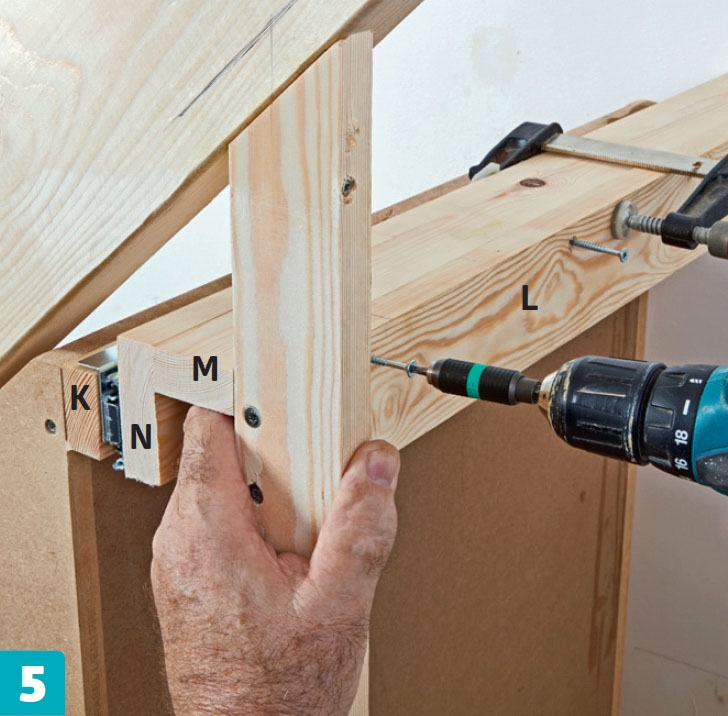

Legg uttrekksskinnens vinkelflik midlertidig (løst) oppå listen (K) på skapet. Sett fast de to vinkellistene (M) og (N) til listen (L) med skruer. En tvinge hjelper deg å holde sammen listene under arbeidet.
Trekk ut skapet og sett fast vinkelskinnen til skapet oppå listen (K). Dytt skapet inn på plass, og kontroller at skapgavlen står i lodd, og at den ligger i plan med rammelistenes (C) forkant - og dermed også i plan med trappevangen og sokkelen.
04
Monter fronten på skapet
3
Trinn
Frontplaten (R) fungerer som en skapdør, og er laget av en 12 mm MDF-plate. Etter oppstreking og utsaging kan den med fordel rundes lett på alle utvendige kanter, for eksempel med et fasstål i overfresen eller bare med slipepapir.
Du har god kontroll på frontplaten (R) hvis du setter den på en støttelist. Den gir riktig avstand fra gulvet, og støtter mens du monterer platen.

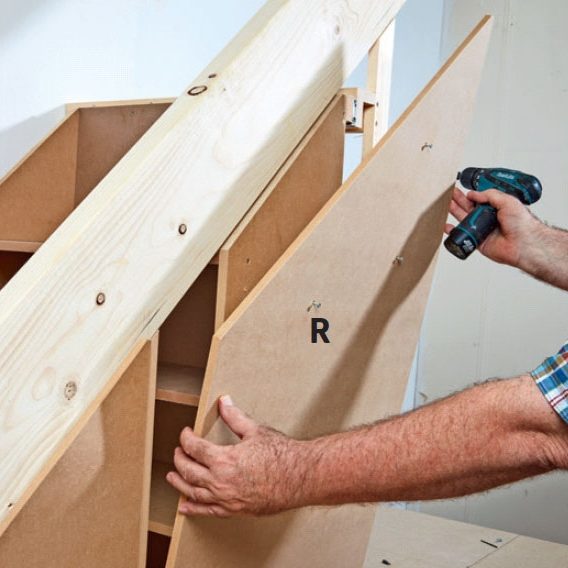

Frontplaten (R) settes fast til til hyllegavlen (T) med skruer. Forbor og undersenk skruehodene, slik at de kan oversparkles og bli usynlige etter maling.

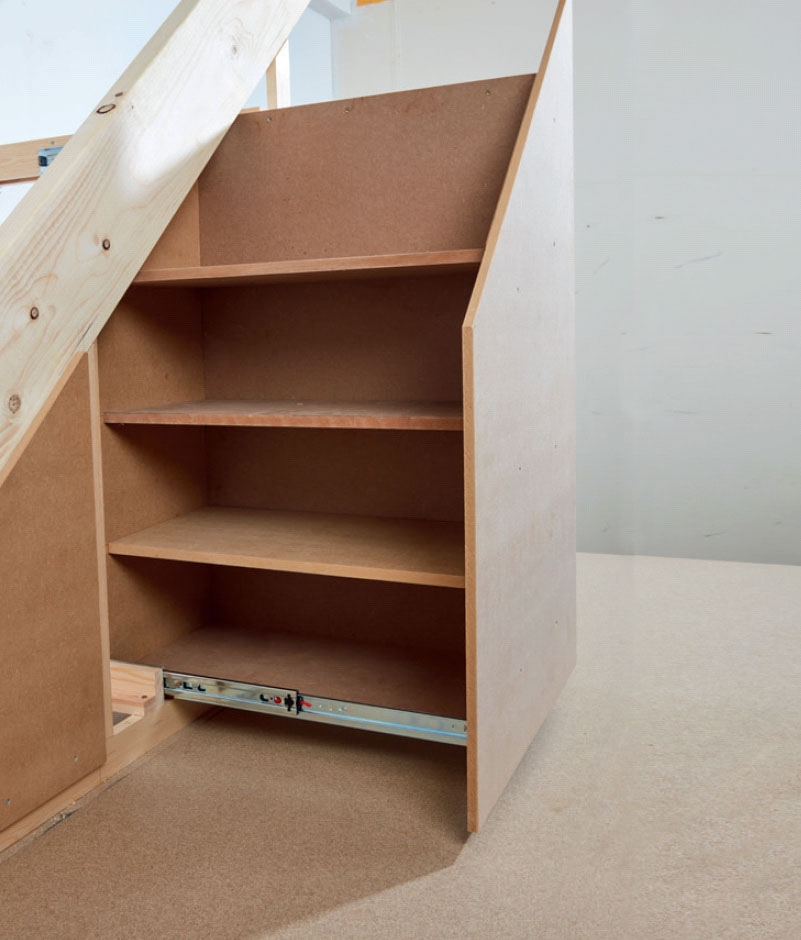

Det ferdige skapet glir nå lett på robuste uttrekksskinner. Hvis du vil male skapet, bør det gjøres før det dyttes på plass og settes fast.
Materialer
21 x 58 mm glattkant:
- 1 sokkellist, ca. 130 cm (A)
- 1 loddrett rammelist, ca. 60 cm (C)
- 1 loddrett rammelist, ca. 115 cm (C)
- 2 lister à 50 cm (D) til støttesokkel
- 2 lister à 16 cm (F) til støttesokkel
- 2 vinkellister à 65 cm (G)
21 x 21 mm glattkant:
- 1 sokkellist, ca. 130 cm (B)
- 2 lister à 50 cm (E) til støttesokkel
21 x 34 mm glattkant:
- 2 vinkellister à 65 cm (H)
21 x 45 mm glattkant:
- 1 list à 63,2 cm (K), monteres bak på skap
- 1 list (M) i en lengde, som tilsvarer avstanden mellom (C) og vegg
21 x 70 mm glattkant:
- 1 list (L) i en lengde som tilsvarer avstanden mellom (C) og vegg
- 1 list (N) i samme lengde
16 mm MDF-plater:
- 2 gavler à 30 x 90 cm (T), sages skrått i toppen
- 1 bakplate à 60 x 90 cm (P)
- 4 plater à 28,4 x 60 cm (Q) til bunn/hyller/topp
12 mm MDF-plate:
- 1 dekkplate à 60 x 120 cm (R), sages skrått i toppen
Dessuten:
- 3 stk. uttrekksskinne: (Her Fulterer FR 5000 med bæreevne 45 kg)
- 3 stk. vinkelskinne: (Her Fulterer FR 5000 ASW)
- Skruer: 4 x 50 mm, 4 x 35 mm, 4 x 25 mm, 3,5 x 40 mm, 5 x 80 mm
Tidsforbruk
En halv dag for ett skap.
Pris
1500-2000 kroner for ett skap.
Vanskelighetsgrad
Metoden er ganske enkel, men det er et krav at alle lister plasseres nøyaktig i lodd og vater.

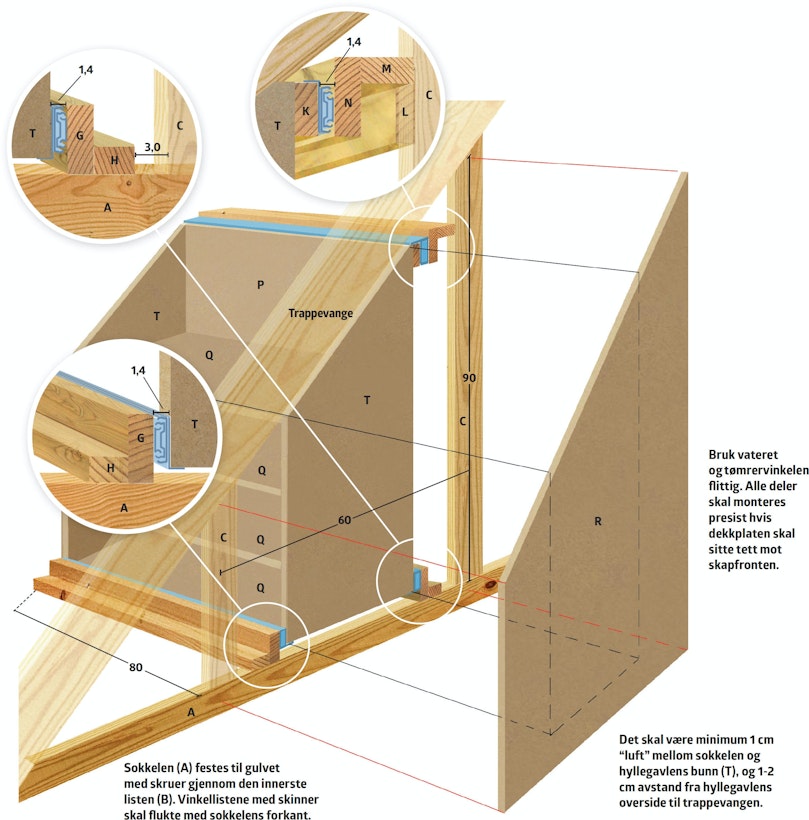

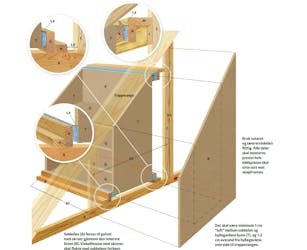

Tegning
Solid sokkel i bunnen

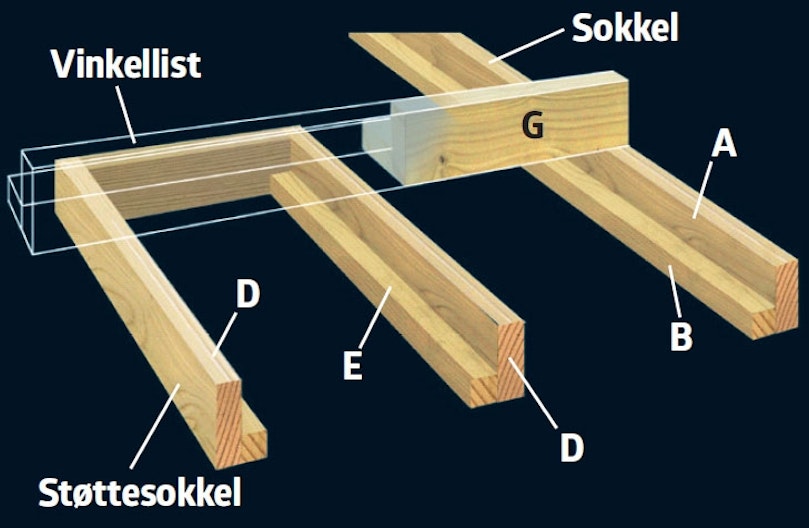

Skapet er bygget tradisjonelt med en sokkel (A + B) og loddrette lister, som skiller skapene og gir anlegg til dekkplatene. En støttesokkel fungerer dessuten som underlag for listene med uttrekksskinner.
De to minste skapene er montert på uttrekksskinner.
Trappen i artikkelen gir plass til fire seksjoner med 60 cm fra senter til senter mellom de loddrette listene fra trappevangen.
Trappevange
Vinkler og mål på tegningen tilsvarer det viste uttrekksskapet. Du må tilpasse mål og vinkler til trappen din. Vi har brukt glattkantlister i forskjellige størrelser (tykkelse og bredde), som finnes i de fleste byggvarehus.

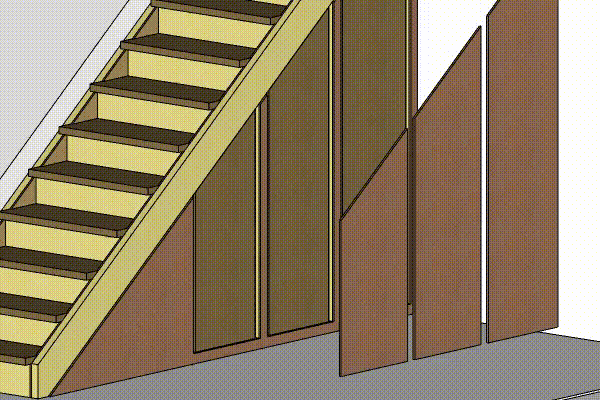

3D-modell
Video

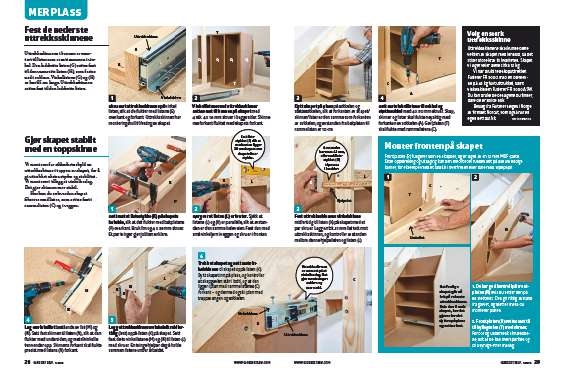

Magasinartikkel

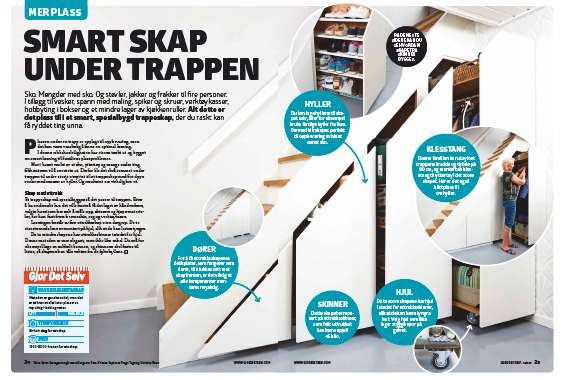

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
