Fleksibel benk
12
Trinn
Den rullende arbeidsbenken er enkel å sette sammen, du skal bare starte med å skru fast beina på sideplatene og deretter skru fast bakplaten. Benkeplaten og bunnhyllen sørger for stabiliteten, og den smarte uttrekksdøren kjører i et spor mellom to lister i hver side.
Målene vi har oppgitt i material listen passer til det verkstedet benkene står i. Du kan selvfølgelig lage arbeidsbenkene både lenger og bredere, hvis du har plass til det - og bruk for det.
Husk å sikre alle skjøter med trelim og skruer - og å forbore til skruene, slik at du ikke ødelegger platene.

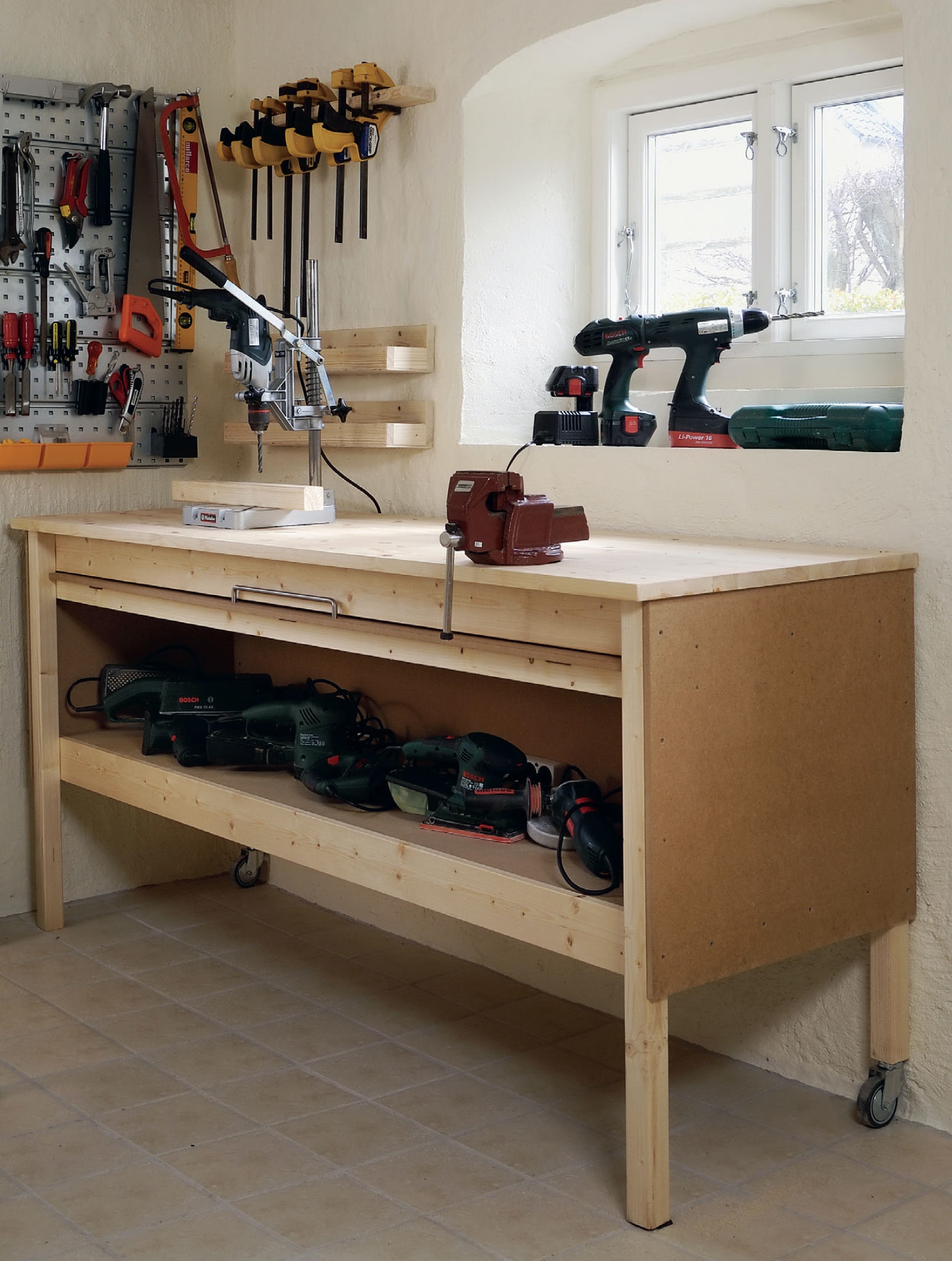

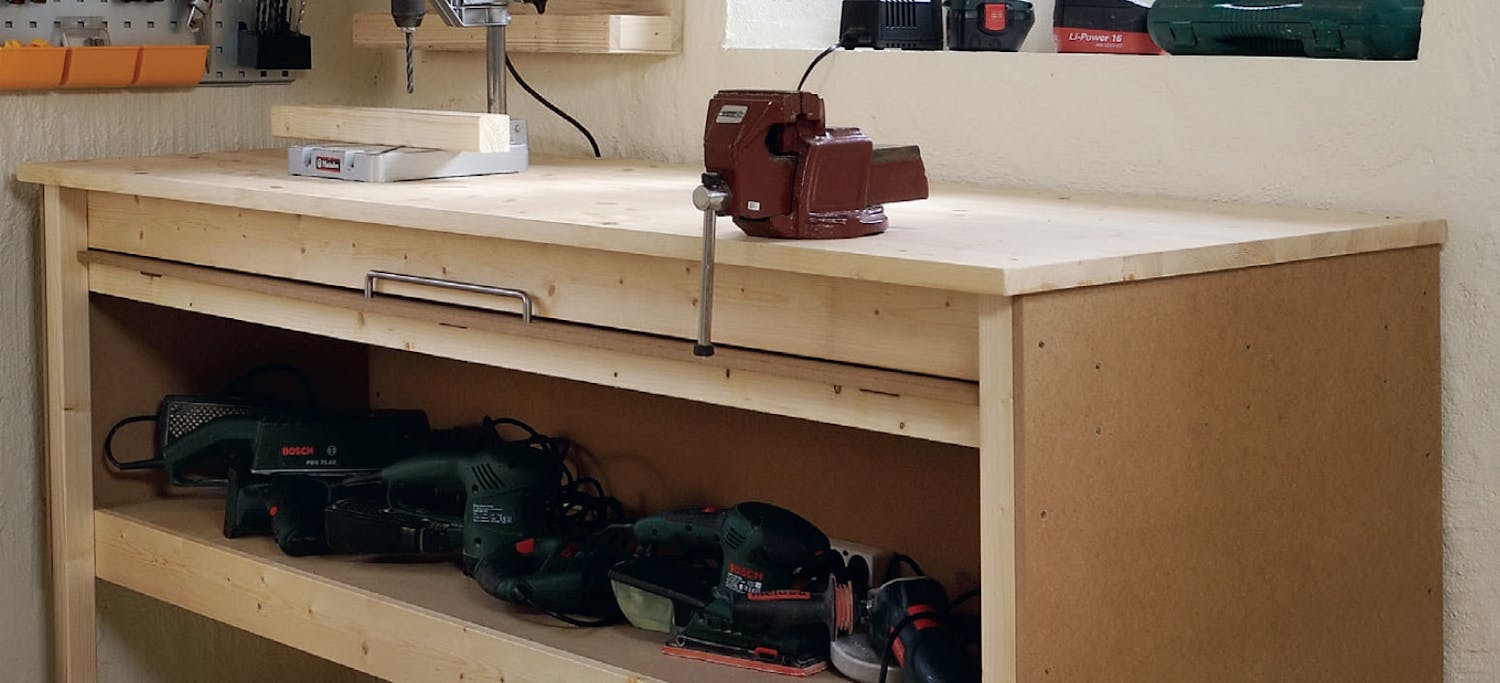

Det store åpne oppbevaringsrommet gir plass til mange maskiner. Og når døren er lukket ser det ryddig ut.

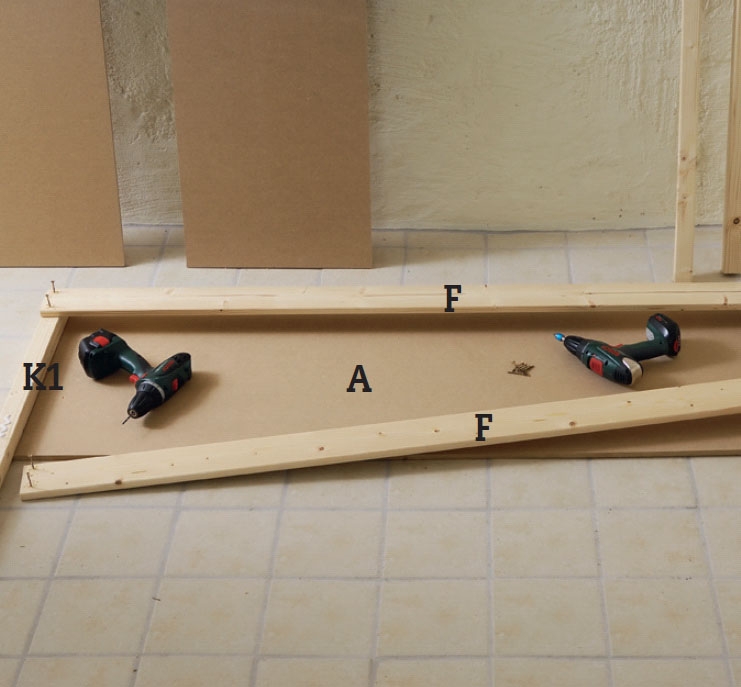

Begynn med å montere fronten ved å lime og skru to lister (F) på de to fremste beina (K1) med 5 x 50 mm skruer. Skru og lim de to bakerste beina (K2) på bakplaten (A) med 4 x 40 mm skruer.

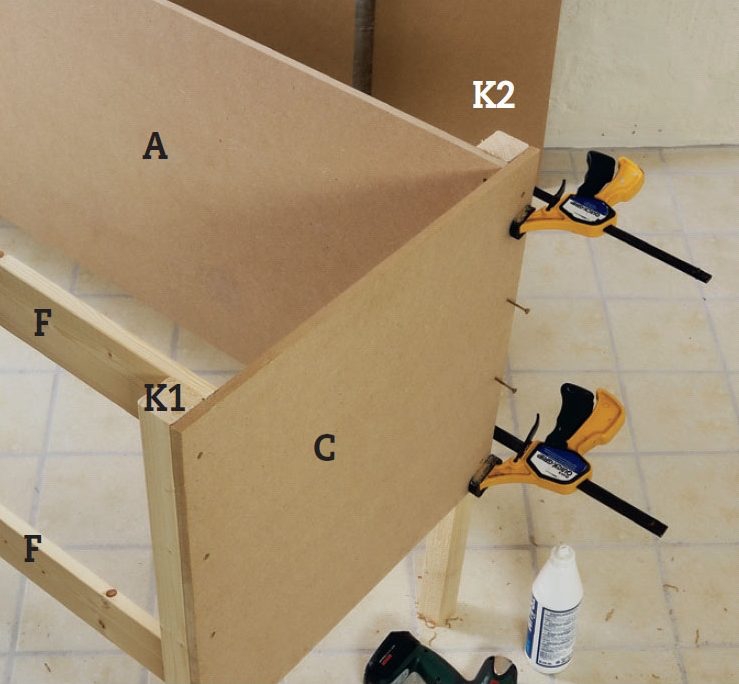

Lim og skru fast sidene (C) på de fremste bordbeina (K1) med 4 x 40 mm skruer. Lim og skru deretter de bakerste beina (K2) fast med 4 x 40 mm skruer.
TIPS: Hold fast sideplaten med tvinger mens du skrur, det er mye enklere.

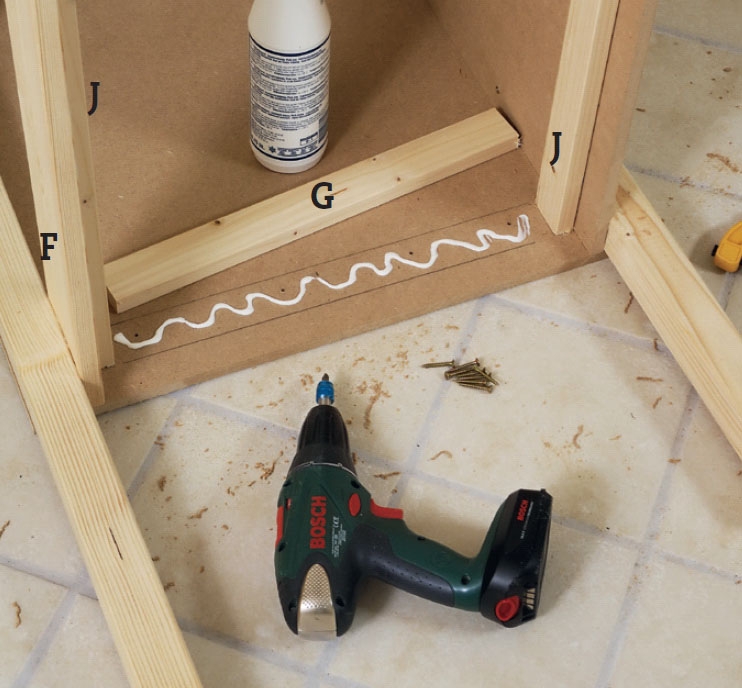

Lag en understøtte til bunnhyllen (B) av listene (G) og (J), som plasseres 12 mm lavere enn frontbordet (F), slik at hyllen kommer til å flukte med det i overkant. Lim og skru fast listene med 4 x 30 mm skruer fra utsiden.

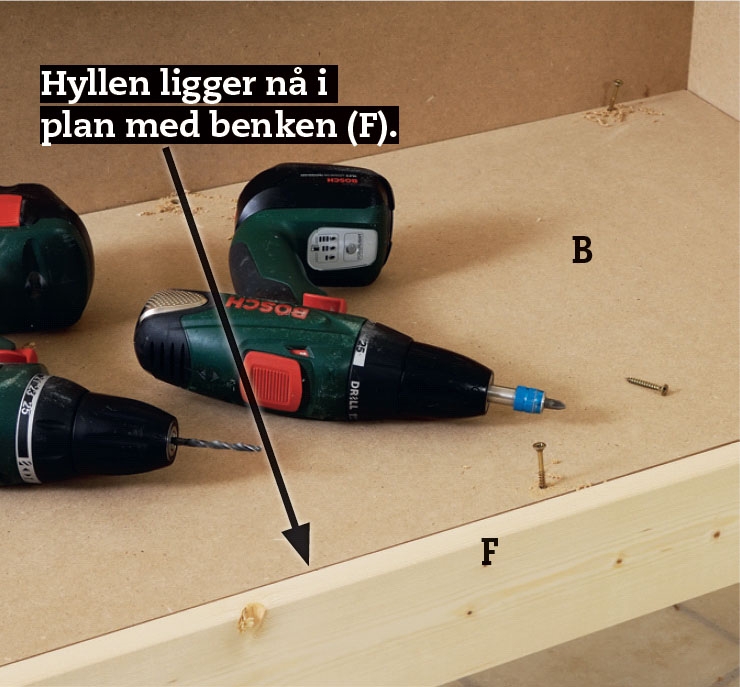

Legg hyllen (B) på plass, og skru den fast til støttelistene (G) og (J) med 4 x 40 mm skruer.

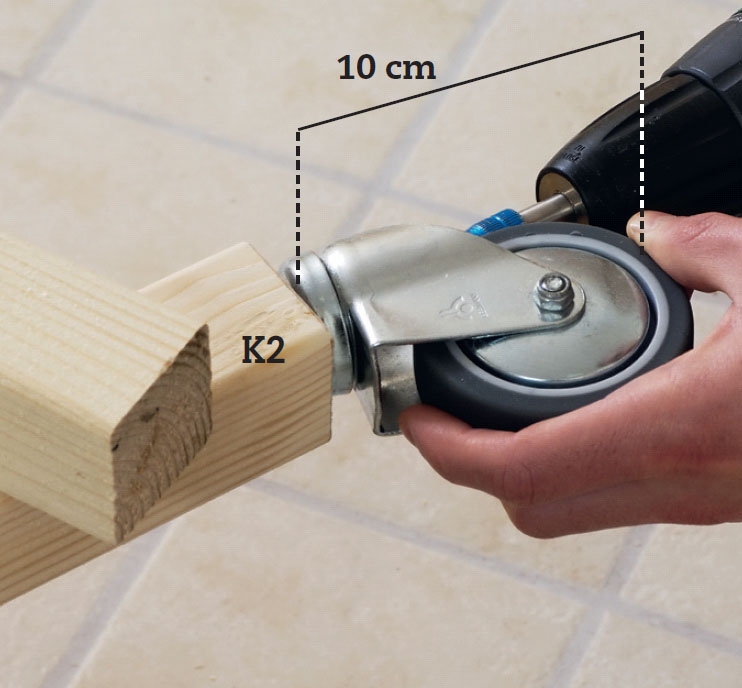

Mål den nøyaktige høyden på hjulene, og sag eventuelt av benkens bakerste bein (K2), slik at hjulene kan festes under uten at benken kommer til å stå skjevt. Her måler hjulene 10 cm, som passer med forskjellen på K1 og K2.

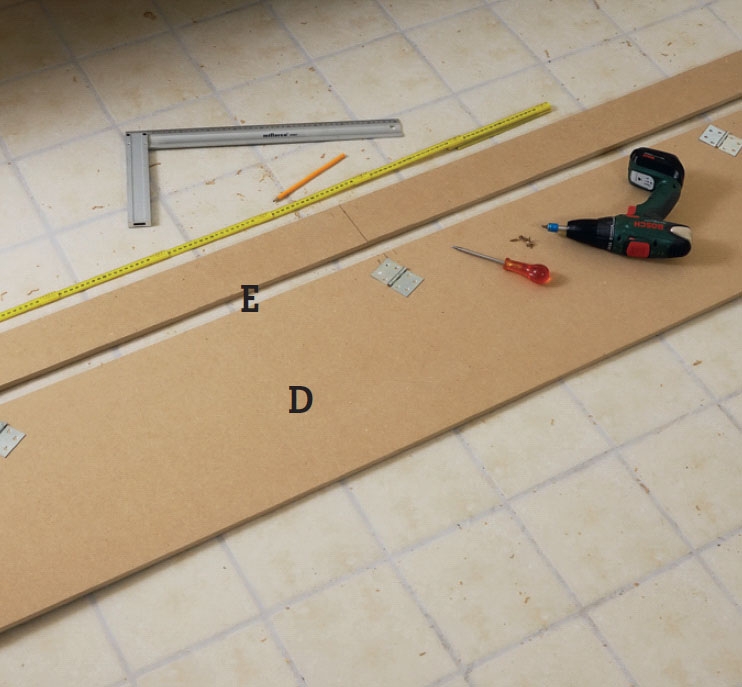

Døren lages av de to platene (D og E). Sett sammen platene med tre bladhengsler, som skrus på med 3,5 x 12 mm skruer.
TIPS: E er lenger (bredere) enn D fordi den skal virke som stopp når døren trekkes ut.

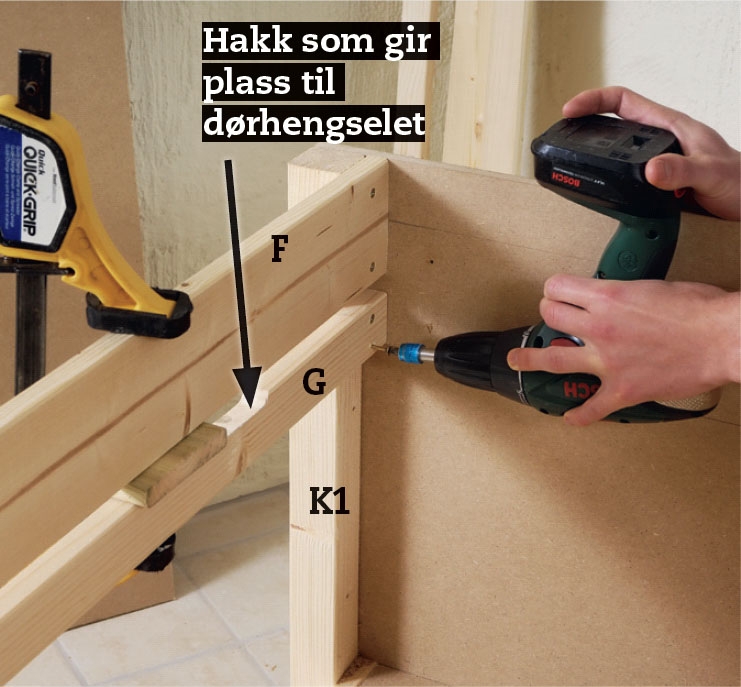

Skru listen (G) fast til bordbeina (K1) med 5 x 50 mm skruer cirka 15 mm under frontbordet F. Sag og stem ut først tre hakk i listen (G), der dørhengslene skal passere når døren trekkes ut.
Fest understøttingene (H2) til sidene (C) med lim og 4 x 30 mm skruer. Skru fast listene fra utsiden, slik at de flukter med listen (G).

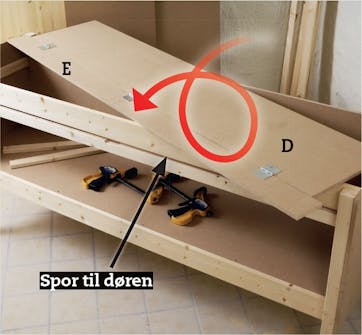

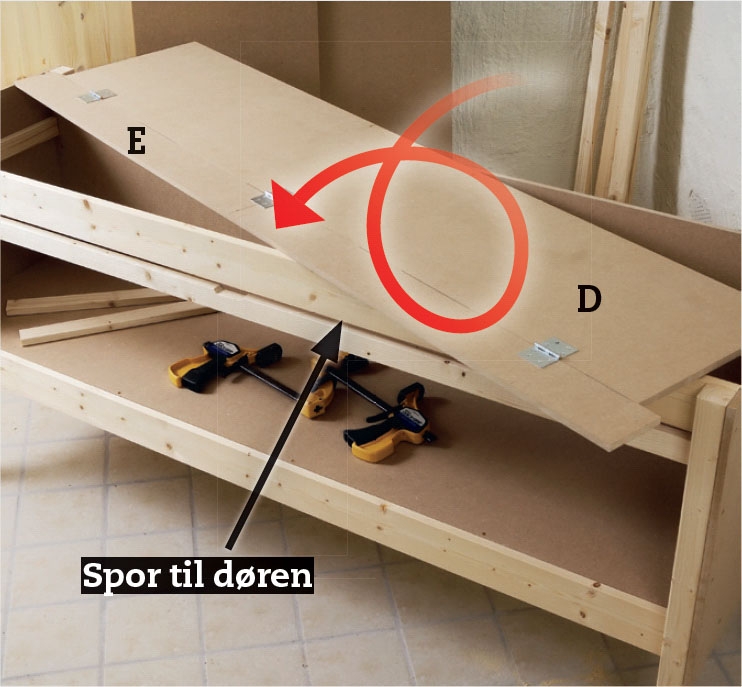

Dermed er døren klar til å bli satt inn. Snu døren med hengslene ned, og dytt den inn i sporet bakfra. Selve døren (D) skal kunne gå ut gjennom sporet, mens E skal virke som stopper.

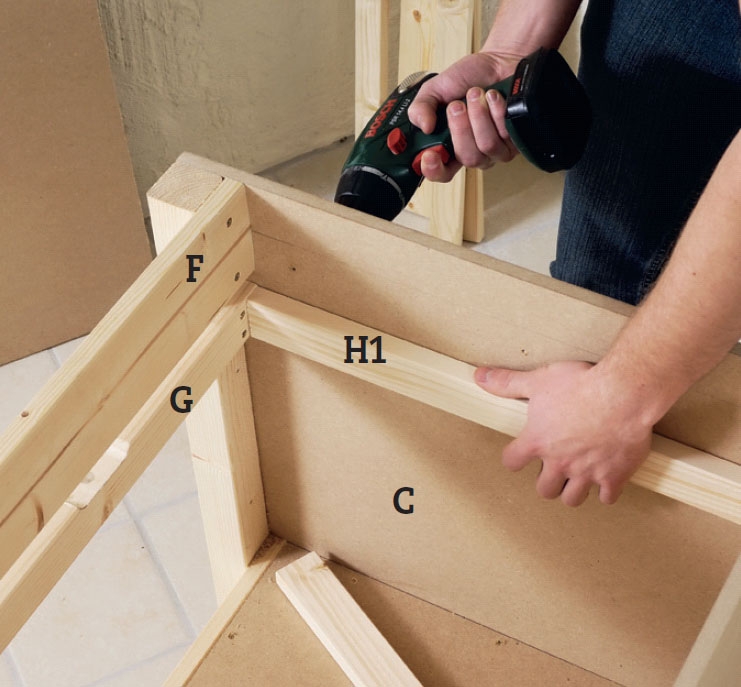

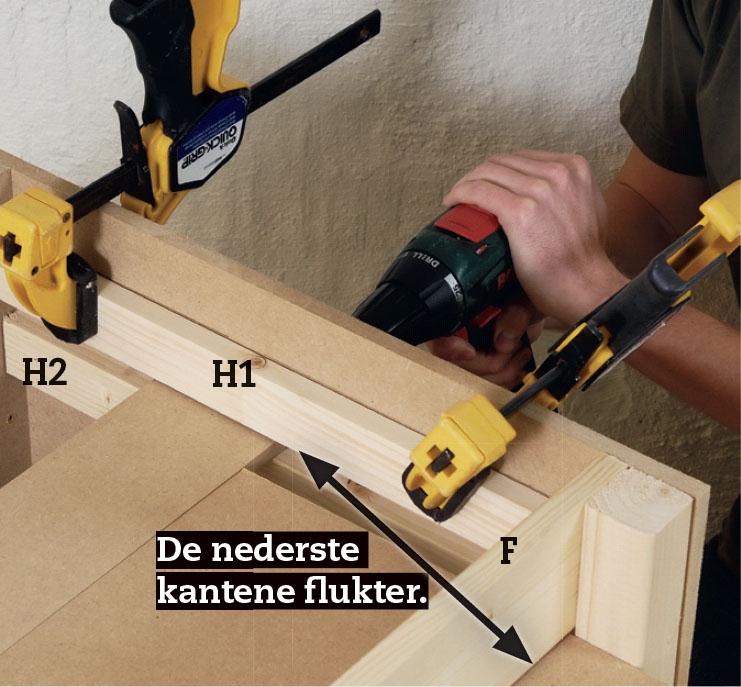

Skru fast de øverste støttelistene (H1), slik at underkanten flukter med underkanten av frontbordet (F). Nå holdes døren fast i sporet.

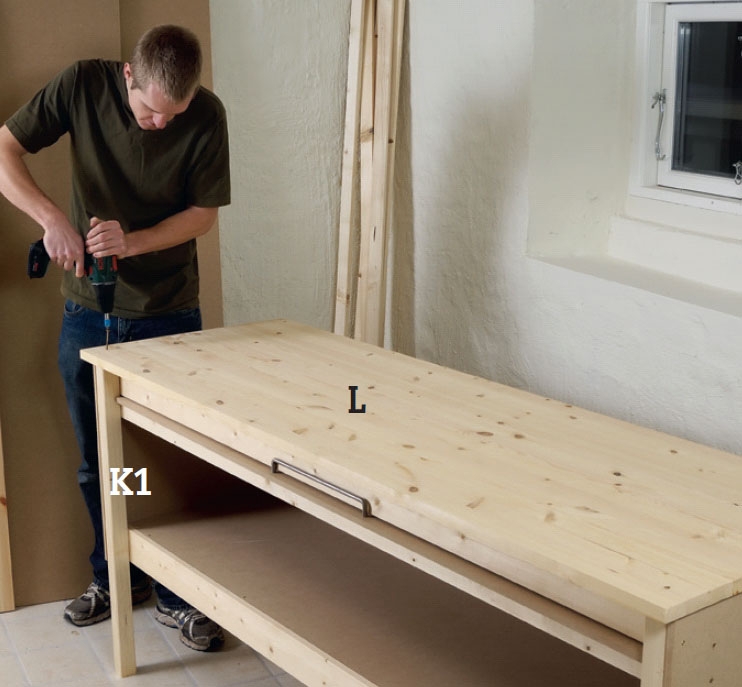

Skru fast benkeplaten (L) til bordbeina (K1 og K2) med 6 x 120 mm skruer. Monter håndtak på døren.
Når benken skal flyttes, løfter du opp i forkant, slik at vekten hviler på hjulene og benken kan trilles.
02
Kontroll på skruene
2
Trinn

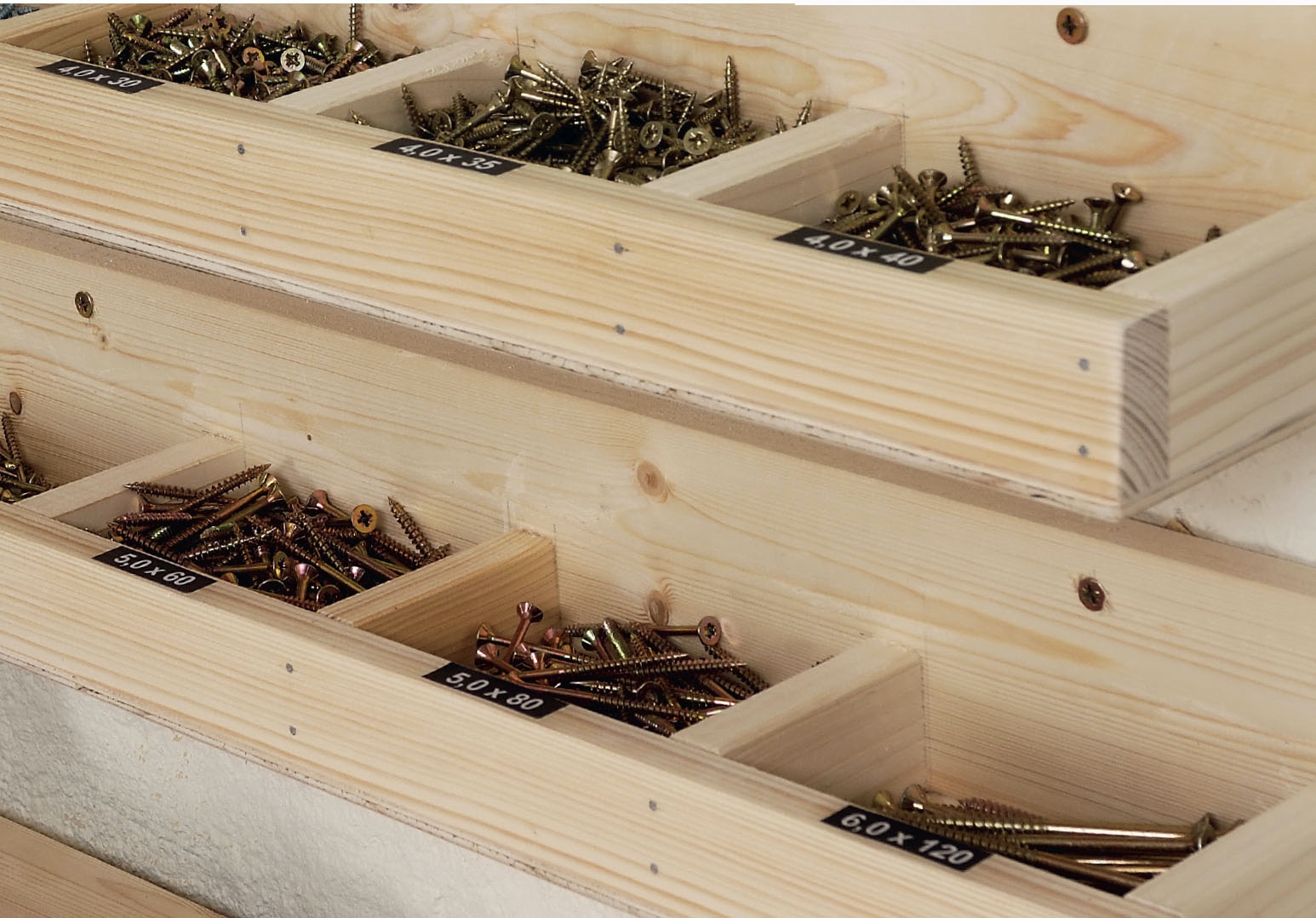

Det lønner seg å bruke en times tid på å lage et par skruekasser med skillerom, slik at du raskt og enkelt kan finne riktig skrue uten å måtte endevende hver eneste pakke for å finne skruestørrelsen.
Orden og oversikt. Og så kan du jo bygge så mange du vil.

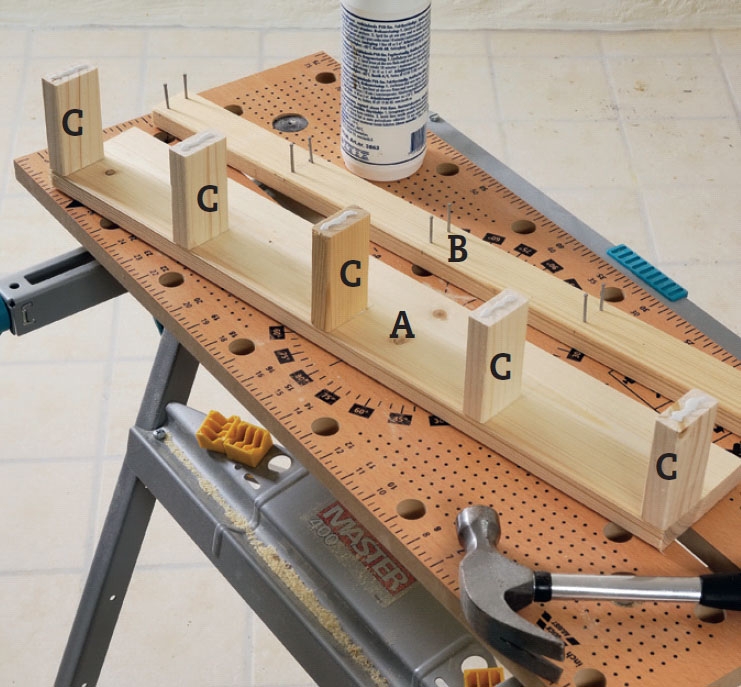

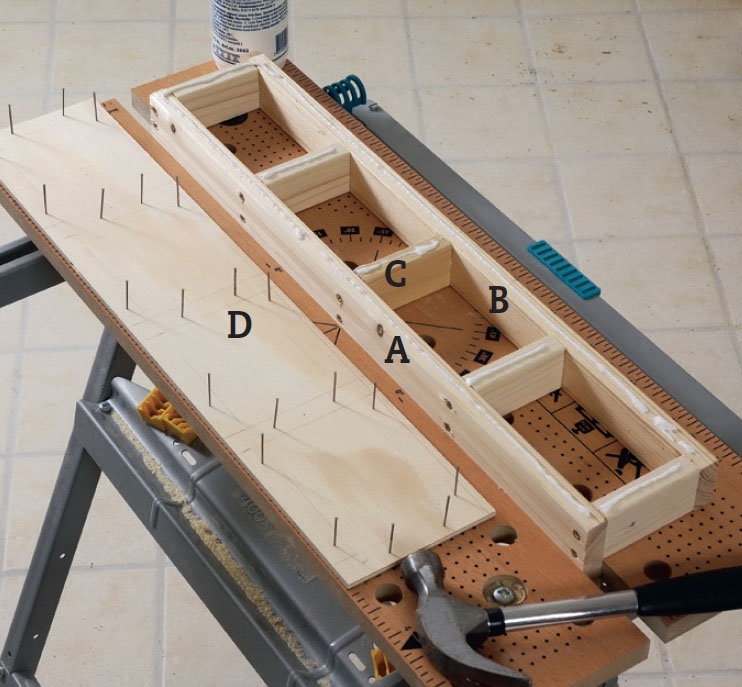

Fest bakkledningen (A) og den fremste listen (B) på skillerommene (C) med lim og 4 x 40 mm skruer.
Lim og spikre fast bunnen (D) under med 16 x 25 mm dykkert. Dermed skal kassen bare skrus opp og fylles med skruer. Etterpå er det klart for å sette i gang med neste kasse.
03
Rull unna avfallet
3
Trinn

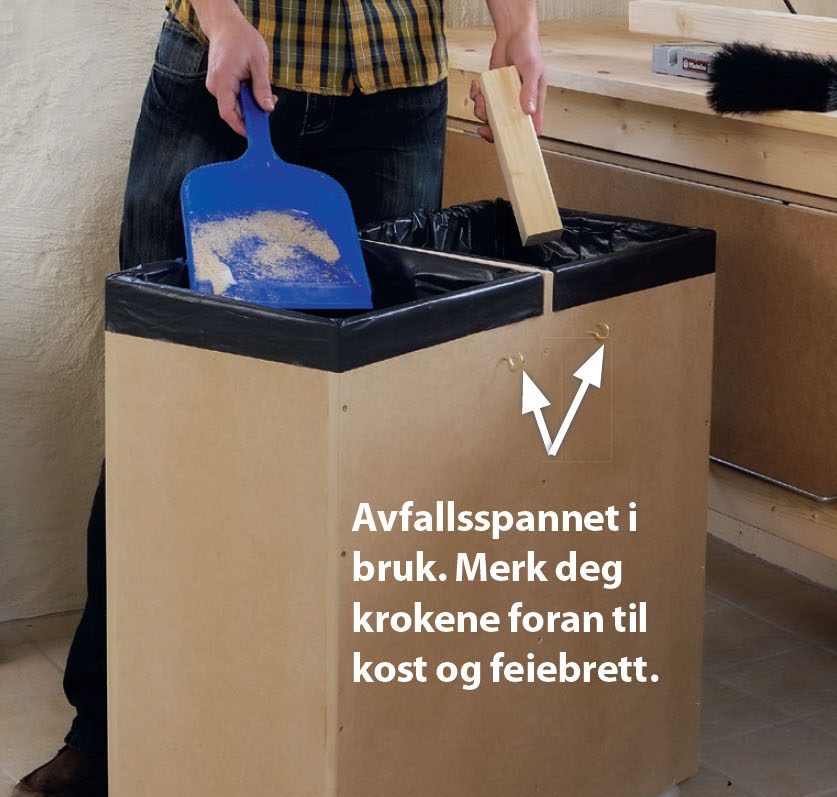

Det er praktisk med et stabilt avfallsspann som er enkelt å flytte rundt i verkstedet. Her er det laget til de to vanligste formene for avfall i et hobbyverksted: sagflis og småklosser, som eventuelt kan brukes som brensel i vedovnen.
Vi har laget de to rommene slik at de passer med en standard avfallssekk. Legg spesielt merke til finessen med skillerommet. Det gjør at sekken er enkel å sette på, samtidig blir den sittende så lenge du ønsker å ha den der.

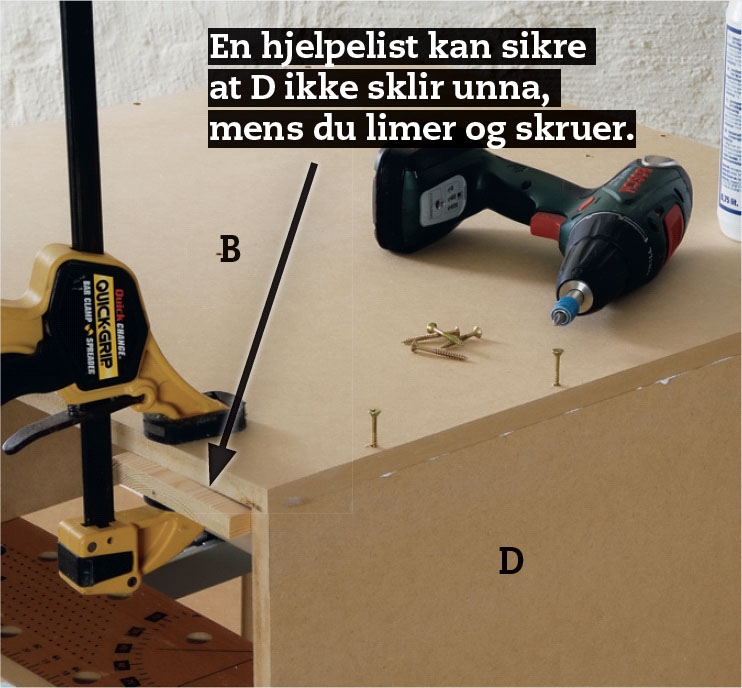

Skru og lim de to sidene (B) og bunnen (D) sammen, og deretter fast på frontplaten (A). Forbor og bruk lange tynne skruer, slik at platene ikke sprekker.

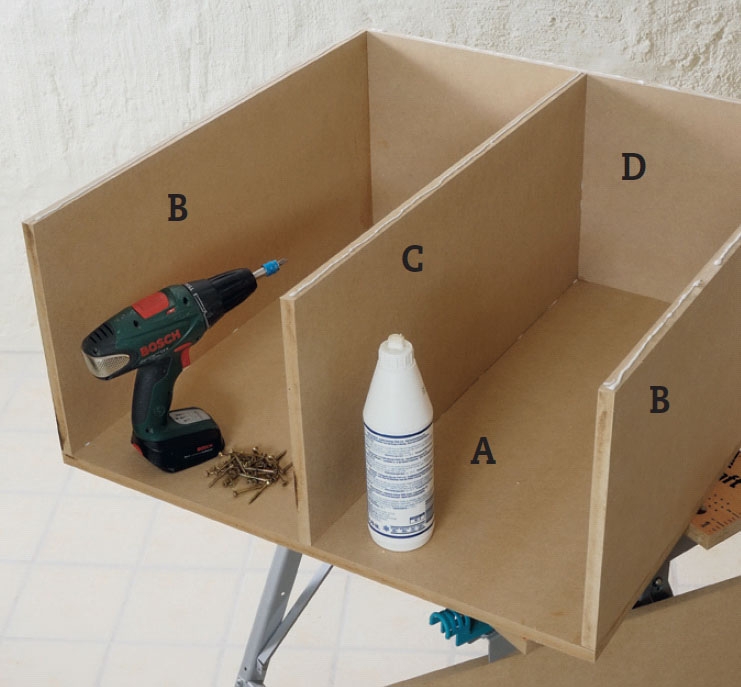

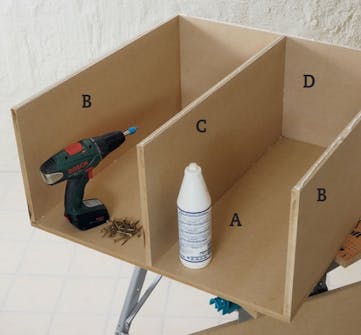

Merk av for det midterste skillerommet (C), lim og skru det fast, og avslutt med å lime og skru på den andre frontplaten (A).

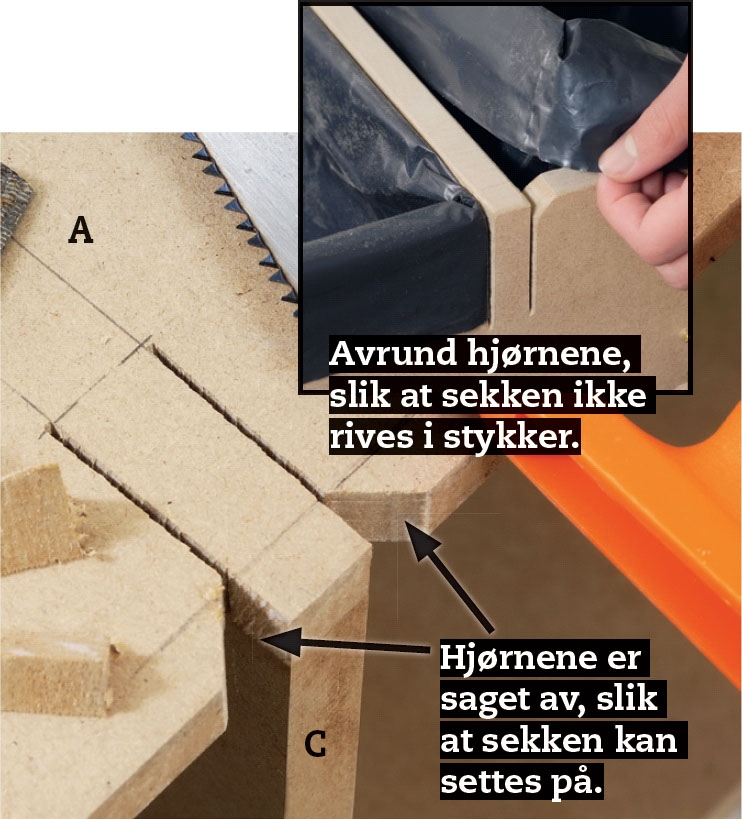

Sag 5-6 cm ned i platene (A) på hver side av skillerommet (C). Sag av hjørnene slik at det er enkelt å få avfallssekkene på plass. Rund hjørnene av med en trefil.
04
Støtt lange emner
3
Trinn
Hvis du har en kapp-/gjærsag er det en stor fordel med et godt anlegg å legge lange emner som f.eks. planker på, når de skal kappes. Et anlegg lages enkelt ved å skru tre bord sammen og legge dem ved siden av sagen.
Lag to sett, ettersom det skal ligge ett på hver side av sagen. Anleggene holdes fast på benkeplaten med plugger, slik at du enkelt kan ta dem av uten verktøy.

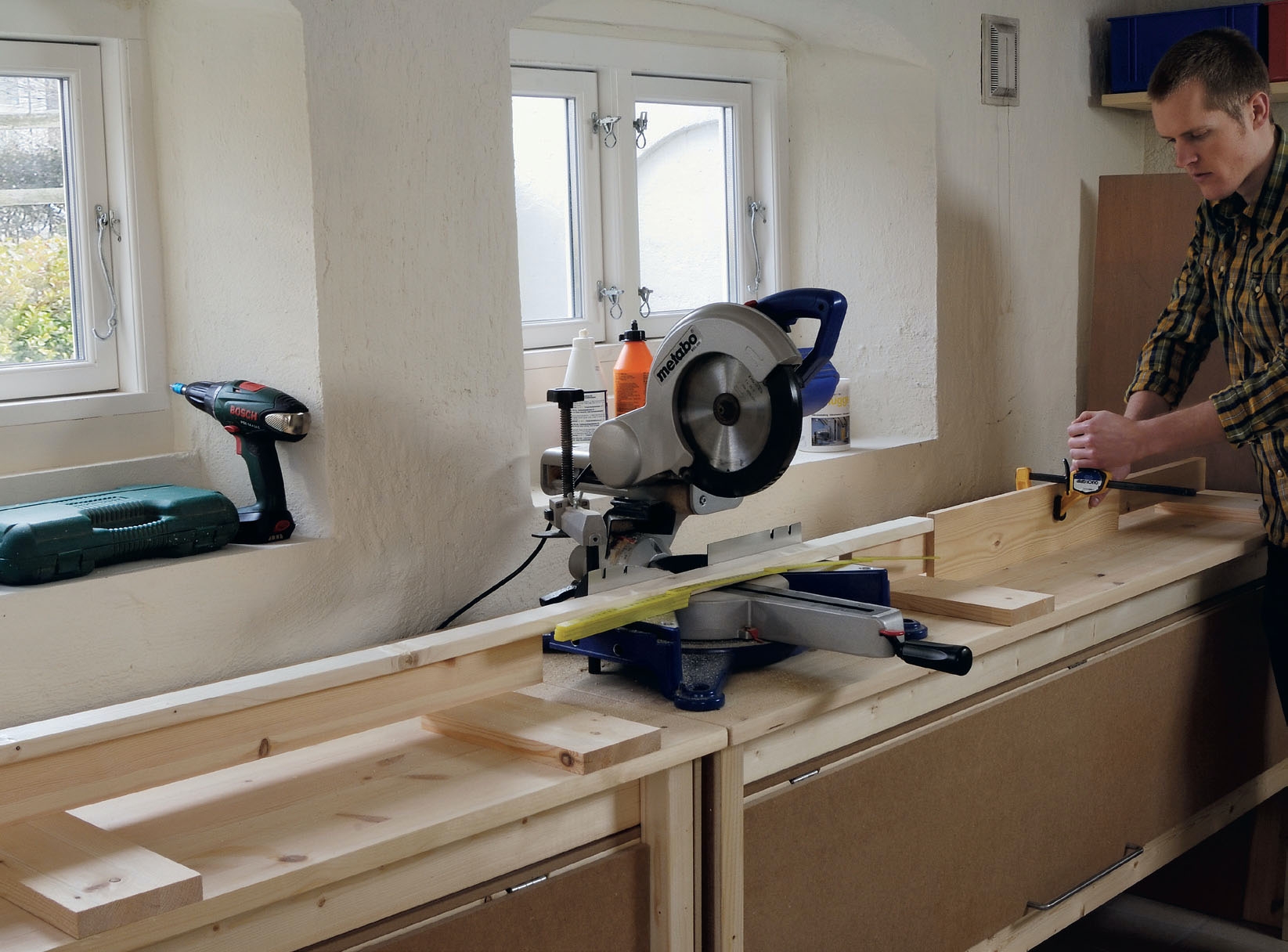

Med et anlegg på hver side får du en perfekt støtte når du skal sage lange emner på kappsagen.

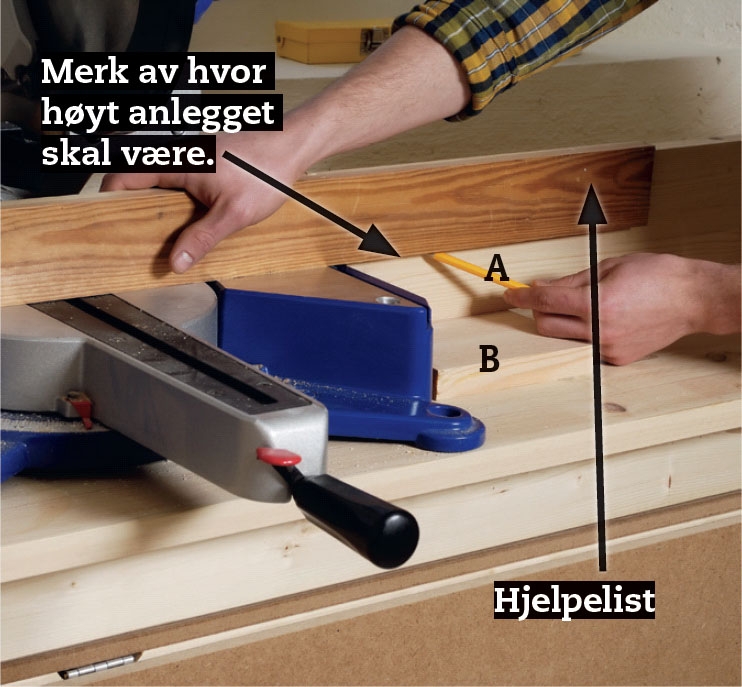

Legg listen (A) oppå to støtter (B) i forlengelse av kappsagen. Legg en rett list på sagens anleggsflate, og bruk den til å tegne av nøyaktig høyde på anlegget (A).
Sag til listen (A), og lim og skru fast de to støttene (B) på undersiden med tre skruer (5 x 60 mm) i hver støtte.

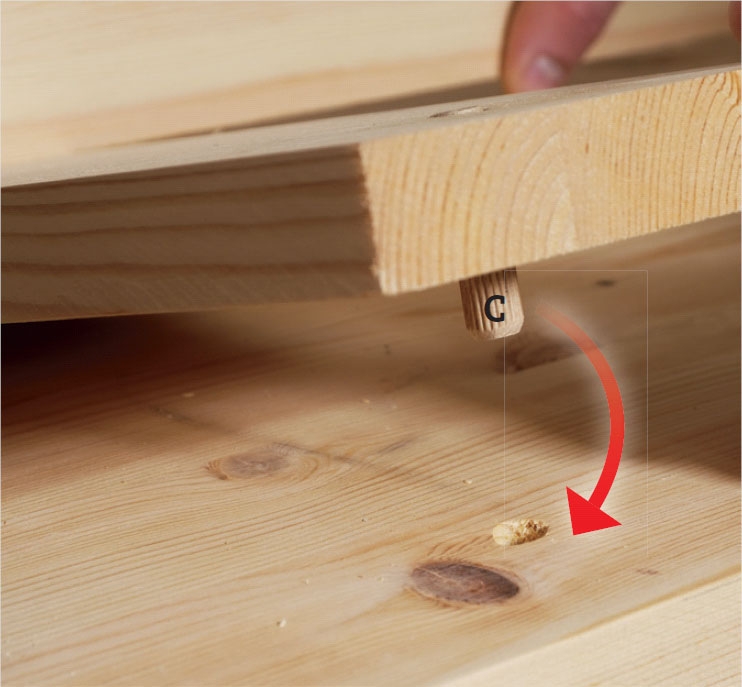

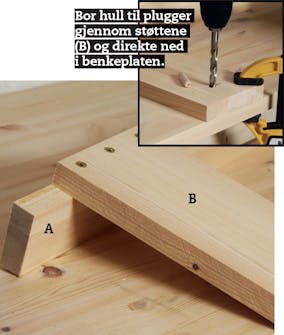

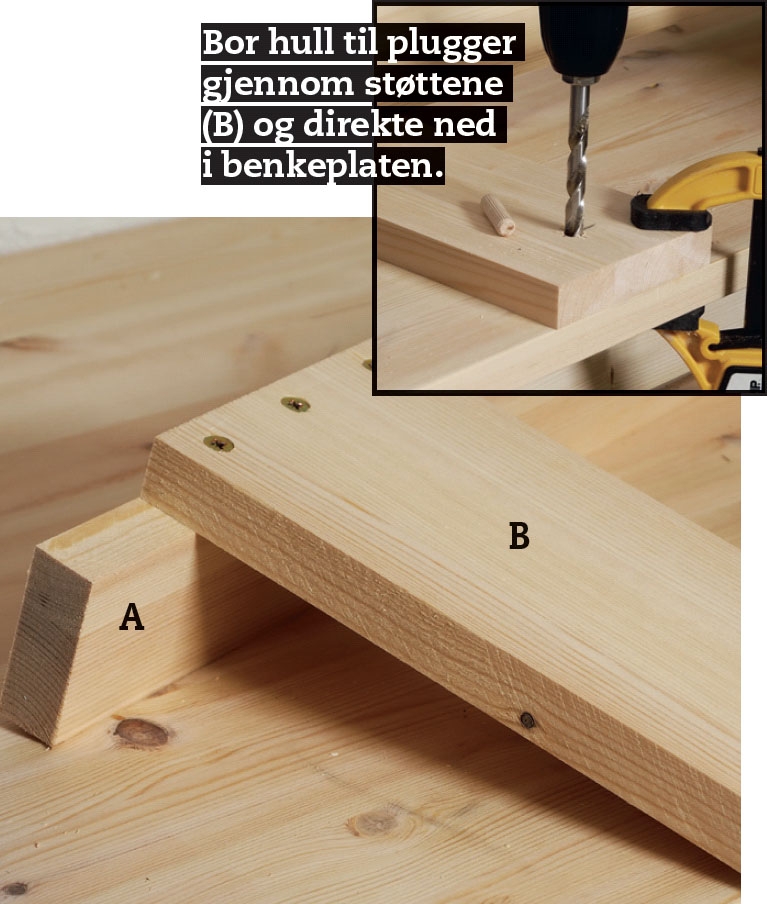

Lim plugger (C) i hullene i støttene slik at de stikker ut på undersiden. Når limet er tørt, kan du løfte vekk anlegget og sette det på igjen etter behov.
Materialer
Dette har vi brukt til arbeidsbenk
21 x 95 mm glattkant:
- 1 bakkledning (A), 62 cm
21 x 45 mm glattkant:
- 1 frontlist (B), 62 cm
- 5 skillerom (C) à 8 cm
6 mm kryssfinér:
- 1 bunn (D), 12,2 x 62 cm
Dessuten:
- 4 x 40 mm skruer
- 1,6 x 25 mm dykkert
- Trelim
12 mm mdf (eller annen plate):
- 1 bakkledning (A), 56 x 185,6 cm
- 1 bunn (B), 45,9 x 185,6 cm
- 2 sider (C) a 56 x 58 cm
- 1 dørdel (D), 37 x 176,3 cm
- 1 dørdel (E), 10 x 185,3 cm
19 x 95 mm lister:
- 2 frontbord (F) à 185,6 cm
21 x 45 mm glattkant:
- 3 støttelister (G) à 185,6 cm
- 4 støttelister (H1 og H2) à 45,9 cm
- 2 støttelister (J) à 42,1 cm
48 x 48 mm justert lekt:
- 2 bordbein (K1) à 87,5 cm
- 2 bordbein (K2) à 87,5 cm, som kappes ned med 10 cm
26 mm stavlimt limtreplate:
- 1 benkeplate (L), 61 x 190 cm
Dessuten:
- 2 møbelhjul med en høyde på 10 cm
- 3 hengsler til dører, 50 x 80 mm (åpnet)
- Dørgrep
- 3,5 x 12 mm, 4 x 30 mm, 4 x 40 mm, 5 x 50 mm og 6 x 120 mm skruer
- Trelim
Dette har vi brukt til skruekassen
21 x 95 mm glattkant:
- 1 bakkledning (A), 62 cm
21 x 45 mm glattkant:
- 1 frontlist (B), 62 cm
- 5 skillerom (C) à 8 cm
6 mm kryssfinér:
- 1 bunn (D), 12,2 x 62 cm
Dessuten:
- 4 x 40 mm skruer
- 1,6 x 25 mm dykkert
- Trelim
Dette har vi brukt til avfallsspannet
16 mm mdf plate (eller annen plate):
- 2 for- og bakplater (A) à 70 x 70 cm
- 2 sider (B) à 30,8 x 70 cm
- 1 skillerom (C), 30,8 x 68,4 cm
- 1 bunn (D), 30,8 x 66,8 cm
Dessuten:
- 4 x 40 mm skruer
- 4 møbelhjul
- Trelim
Dette har vi brukt til anlegget
26 mm limtreplate:
- 1 list (A), 6,5 x 90 cm
- 2 støtter (B) à 12 x 26 cm
- 2 plugger (C) à 4 cm
Dessuten:
- 6 skruer a 5 x 60 mm
- Trelim
Tidsforbruk
Det hele kan bygges i løpet av ei helg.
Pris
Rundt 3000 kroner totalt for to benker, to skruekasser, to anlegg og ett avfallsspann.
Vanskelighetsgrad
Det er ikke spesielt vanskelig å sette sammen de forskjellige delene. Ta deg tid, og følg anvisningene.
Tegning

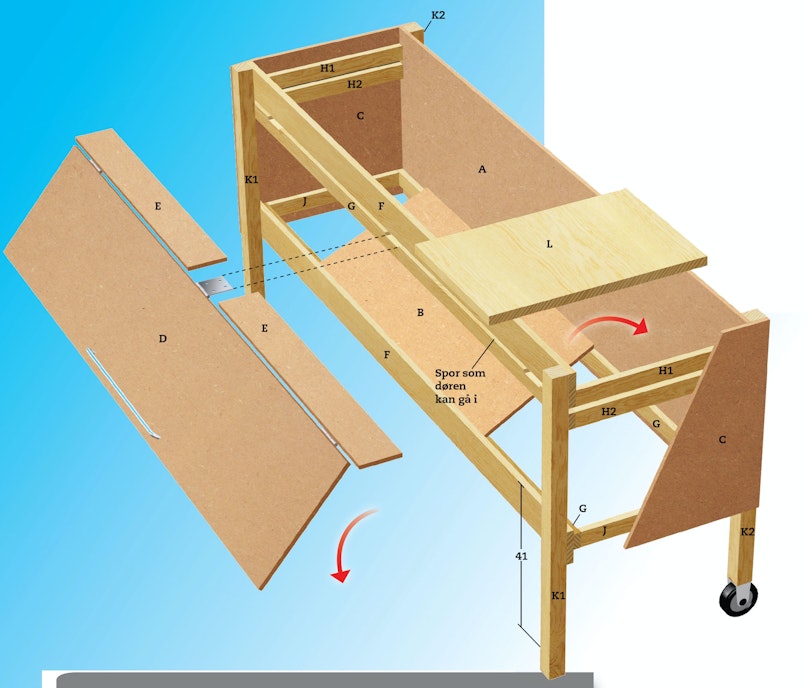

Arbeidsbenk
Benken er i grove trekk bygget av fire bein og tre faste sider, en bunn og en benkeplate.
Den store frontdøren sørger for at maskinene dine ikke blir fulle av støv og spon når du arbeider i verkstedet.

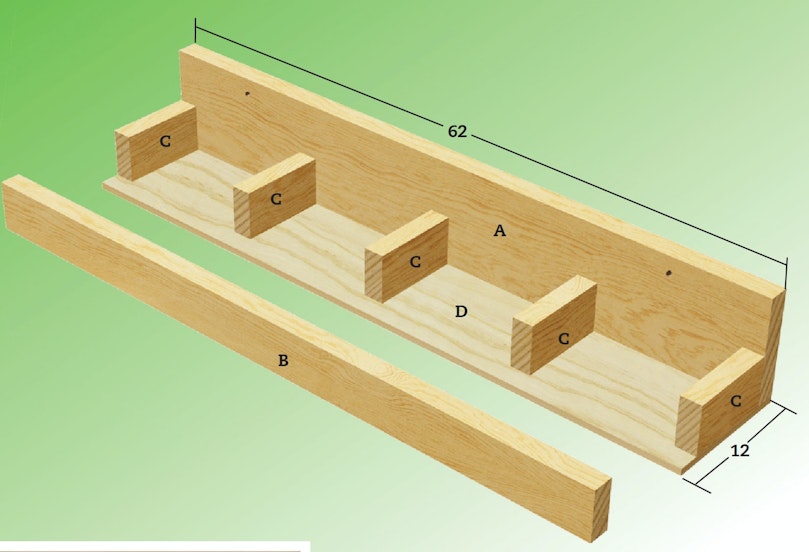

Skruekasse
Skruekassen består av et bord (A) som bakkledning og oppheng, en list (B) foran, 5 skillerom (C) og en bunn (D).
Delene skrus og limes sammen; det er like enkelt som det ser ut.
Avfallsspann
6 mdf-plater, eller andre plater, og 4 hjul er alt du trenger for å bygge en praktisk rullevogn til verkstedavfallet ditt.
Dermed er det slut på å tømme sagflis i et spann og velte det rett etterpå...

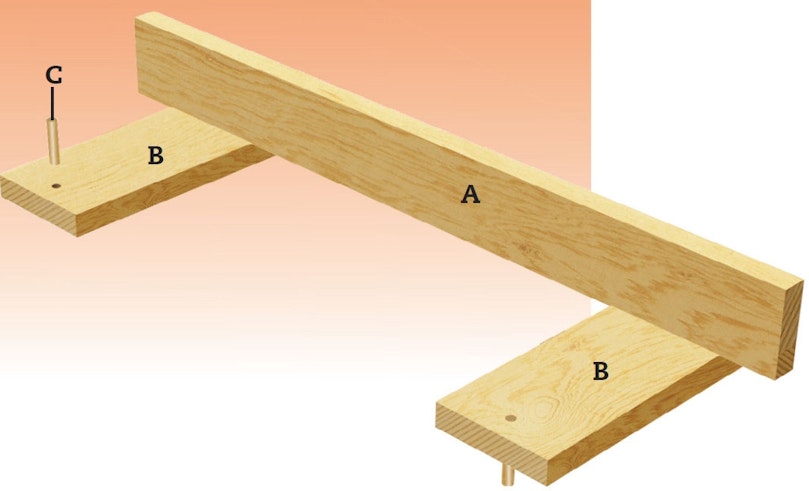

Anlegg
Start med å sage ut bitene i riktige lengder, men vent med å sage B i bredden (høyden), til du har målt nøyaktig hvor høyt anlegget skal være.
Se hvordan du finner dette målet på trinn 1 ved siden av. Når alt er saget ut er det bare å skru bitene sammen og sette i plugger.
Video
Tips & Triks

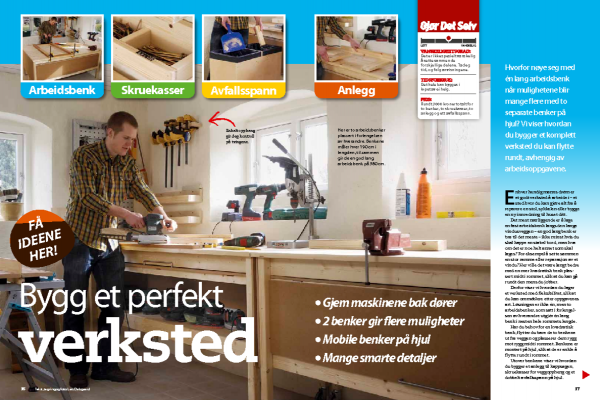

Magasinartikkel

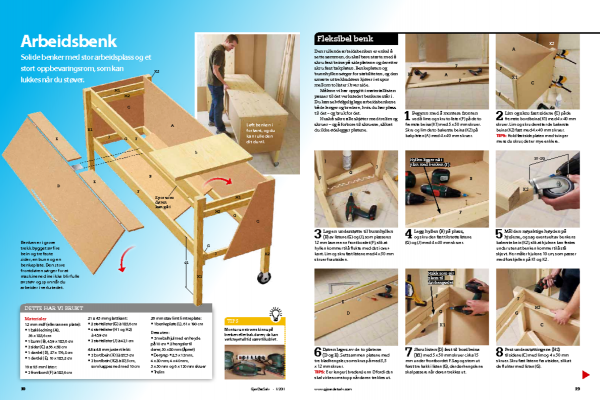

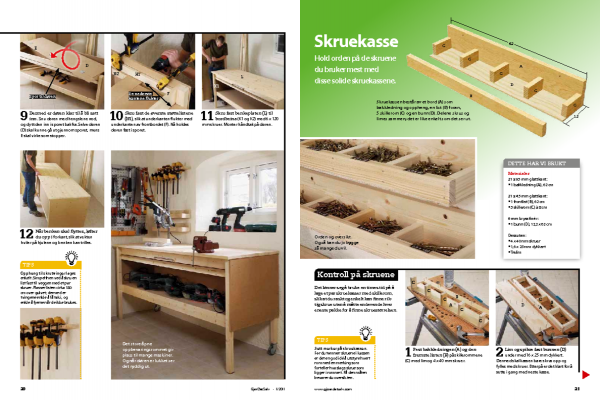

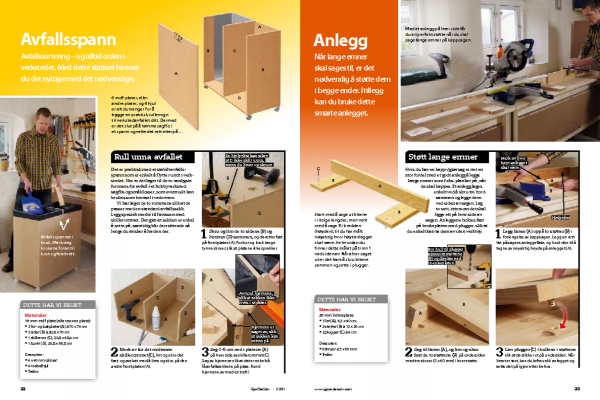

Last ned artikkelen i PDF-format, slik den opprinneligt ble vist i magasinutgaven til Gjør Det Selv.
